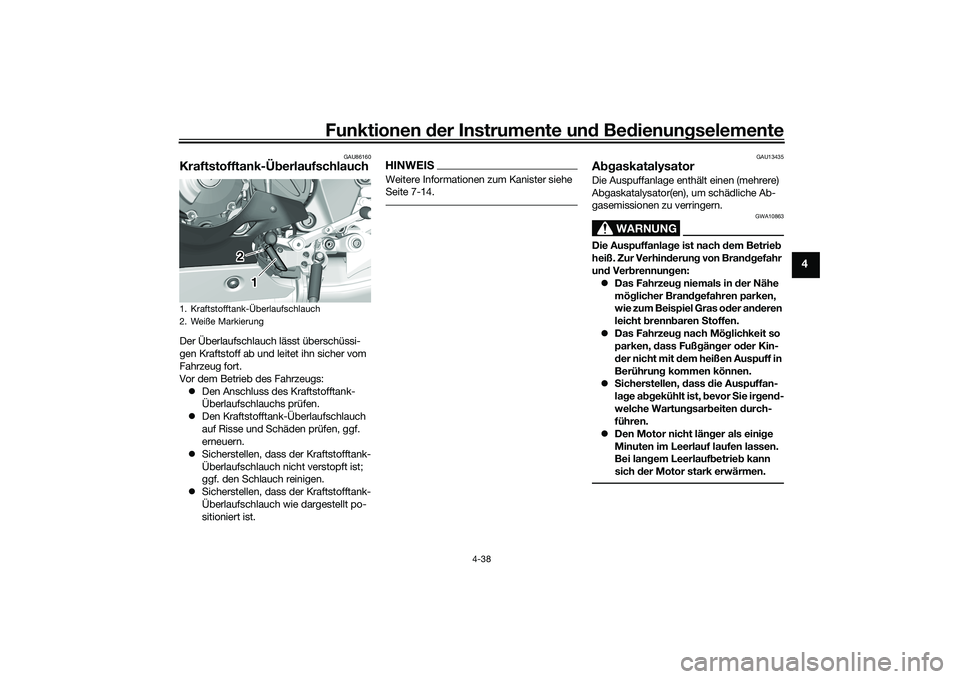

Kraftstofftank-Ü berlaufschlauchDer Überlaufschlauch lässt überschüssi-
gen Kraftstoff ab und leitet ihn sicher vom
Fahrzeug fort.
Vor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch wie dargestellt po-
sitioniert ist.
HINWEISWeitere Informationen zum Kanister siehe
Seite 7-14.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit d em heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, bevor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht läng er als einige
Minuten im Leerlauf laufen lassen.
Bei lan gem L
eerlaufbetrie b kann
sich der Motor stark erwärmen.
1. Kraftstofftank-Überlaufschlauch
2. Weiße Markierung
1
2
UB3LG0G0.book Page 38 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-39
4
GAU79902

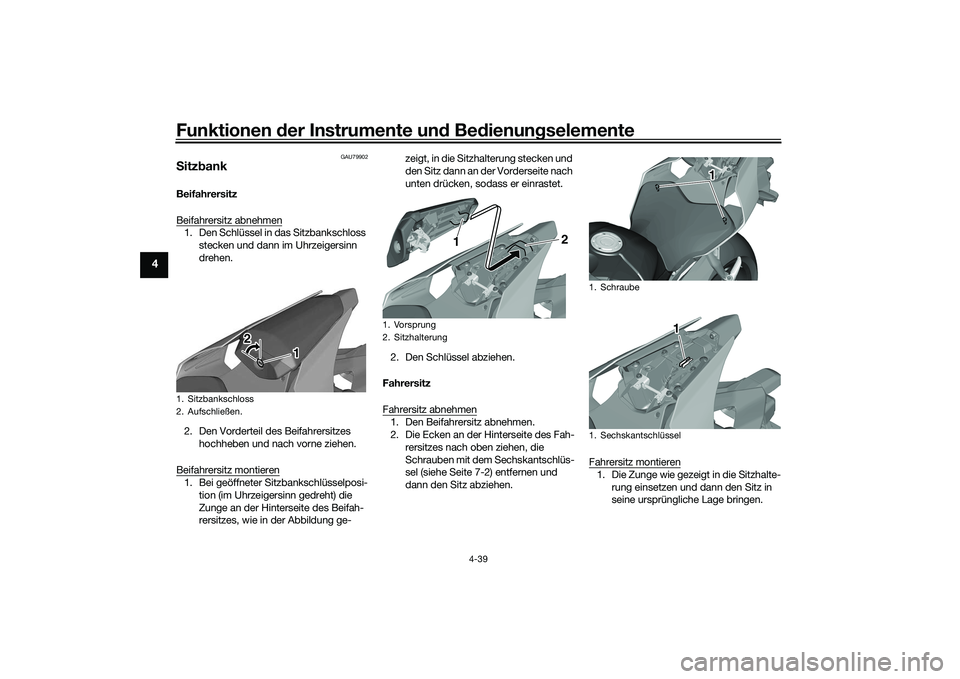

S itz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann im Uhrzeigersinn
drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Bei geöffneter Sitzbankschlüsselposi- tion (im Uhrzeigersinn gedreht) die
Zunge an der Hinterseite des Beifah-
rersitzes, wie in der Abbildung ge- zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Vorderseite nach
unten drücken, sodass er einrastet.
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die Ecken an der Hinterseite des Fah- rersitzes nach oben ziehen, die
Schrauben mit dem Sechskantschlüs-
sel (siehe Seite 7-2) entfernen und
dann den Sitz abziehen. Fahrersitz montieren
1. Die Zunge wie gezeigt in die Sitzhalte-
rung einsetzen und dann den Sitz in
seine ursprüngliche Lage bringen.
1. Sitzbankschloss
2. Aufschließen.
1
2
1. Vorsprung
2. Sitzhalterung
2
1
1. Schraube
1. Sechskantschlüssel
1
1
UB3LG0G0.book Page 39 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-40
4
2. Die Schrauben mit dem Sechskant-
schlüssel festziehen.
3. Den Sechskantschlüssel wieder zu- rück in seine Halterung stecken.
4. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU67156
CCU (für Mo delle mit CCU)Das CCU (Kommunikationssteuergerät)
stellt die Verbindung mit dem CAN (Cont-
roller Area Network) des Fahrzeugs her und
verfügt über einen GPS-Empfänger, damit
eine Aufzeichnung von Fahrzeug- und Fah-
rinformationen möglich ist (siehe “Logging”
auf Seite 4-23 ). Logging-Daten und YRC-
Einstelldaten können aufgerufen werden,
wenn ein Smartphone oder Tablet an das
kabellose CCU-Netzwerk angeschlossen
ist.HINWEISZur Verwendung der Logging-Daten aus
dem App-Store von Google© oder Apple©
die Anwendung “Y-TRAC” herunterladen
und zur Fernjustierung der YRC-Einstellun-
gen die Anwendung “YRC Setting” (YRC-

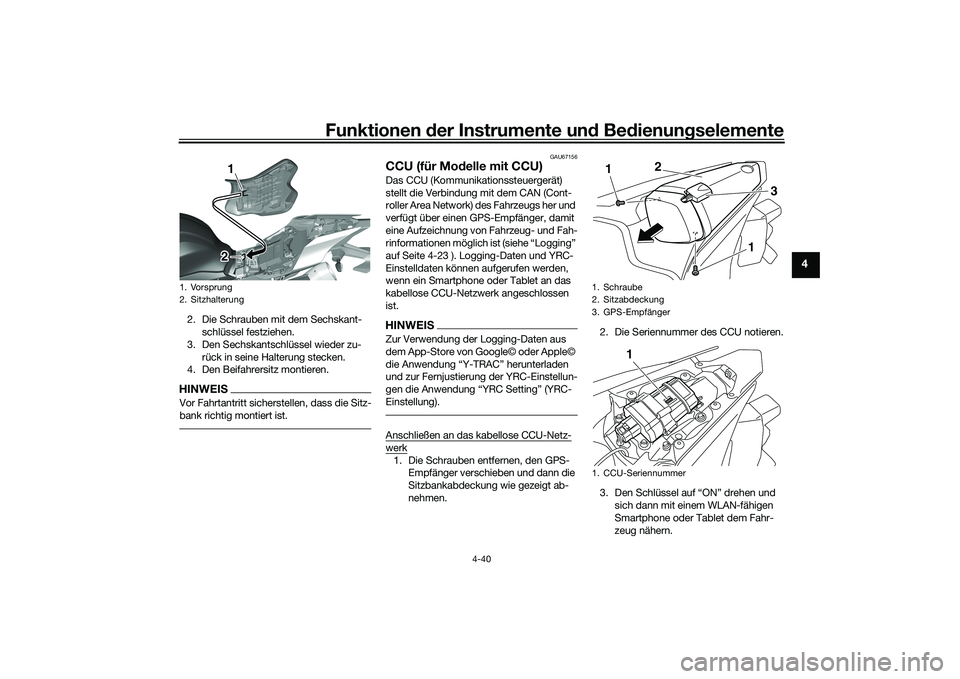

Einstellung).Anschließen an das kabellose CCU-Netz-werk1. Die Schrauben entfernen, den GPS-
Empfänger verschieben und dann die
Sitzbankabdeckung wie gezeigt ab-
nehmen. 2. Die Seriennummer des CCU notieren.
3. Den Schlüssel auf “ON” drehen und
sich dann mit einem WLAN-fähigen
Smartphone oder Tablet dem Fahr-
zeug nähern.
1. Vorsprung
2. Sitzhalterung
21
1. Schraube
2. Sitzabdeckung
3. GPS-Empfänger
1. CCU-Seriennummer
1
1
2
3
1
UB3LG0G0.book Page 40 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-41
4

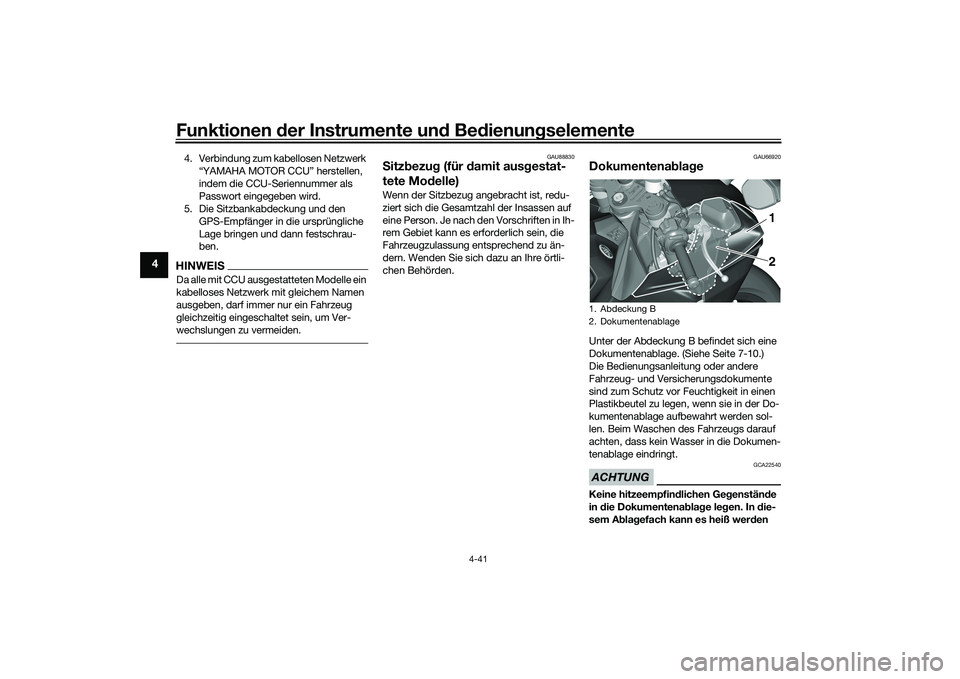

4. Verbindung zum kabellosen Netzwerk
“YAMAHA MOTOR CCU” herstellen,
indem die CCU-Seriennummer als
Passwort eingegeben wird.
5. Die Sitzbankabdeckung und den
GPS-Empfänger in die ursprüngliche
Lage bringen und dann festschrau-
ben.HINWEISDa alle mit CCU ausgestatteten Modelle ein
kabelloses Netzwerk mit gleichem Namen
ausgeben, darf immer nur ein Fahrzeug
gleichzeitig eingeschaltet sein, um Ver-
wechslungen zu vermeiden.
GAU88830
Sitz bezu g (für damit aus gestat-
tete Mo delle)Wenn der Sitzbezug angebracht ist, redu-
ziert sich die Gesamtzahl der Insassen auf
eine Person. Je nach den Vorschriften in Ih-
rem Gebiet kann es erforderlich sein, die
Fahrzeugzulassung entsprechend zu än-
dern. Wenden Sie sich dazu an Ihre örtli-
chen Behörden.
GAU66920
Dokumentena bla geUnter der Abdeckung B befindet sich eine
Dokumentenablage. (Siehe Seite 7-10.)
Die Bedienungsanleitung oder andere
Fahrzeug- und Versicherungsdokumente
sind zum Schutz vor Feuchtigkeit in einen
Plastikbeutel zu legen, wenn sie in der Do-
kumentenablage aufbewahrt werden sol-
len. Beim Waschen des Fahrzeugs darauf
achten, dass kein Wasser in die Dokumen-
tenablage eindringt.ACHTUNG
GCA22540
Keine hitzeempfin dlichen Ge genstän de
in die Dokumentena bla ge leg en. In d ie-
sem A bla gefach kann es heiß wer den 1. Abdeckung B
2. Dokumentenablage
1
2
UB3LG0G0.book Page 41 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-42
4
wenn der Motor läuft o der wenn d as
Fahrzeu g in d er prallen Sonne a bgestellt
wir d.
GAU39672

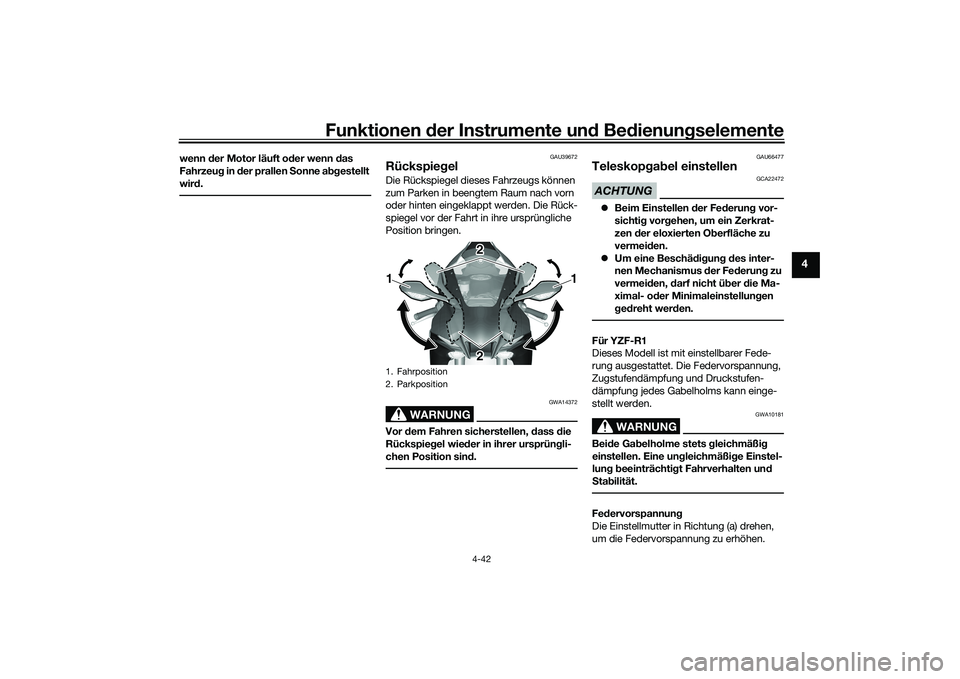

Rückspie gelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspie gel wie der in ihrer ursprün gli-
chen Position sin d.
GAU66477
Teleskopg ab el einstellenACHTUNG
GCA22472
 Beim Einstellen d er Federun g vor-
sichti g vor gehen, um ein Zerkrat-
zen der eloxierten O berfläche zu
vermei den.
 Um eine Beschä dig un g d es inter-
nen Mechanismus d er Federun g zu
vermei den, darf nicht ü ber die Ma-
ximal- o der Minimaleinstellun gen
g ed reht wer den.Für YZF-R1
Dieses Modell ist mit einstellbarer Fede-
rung ausgestattet. Die Federvorspannung,
Zugstufendämpfung und Druckstufen-
dämpfung jedes Gabelholms kann einge-
stellt werden.
WARNUNG
GWA10181
Bei de Ga belholme stets gleichmäßi g
einstellen. Eine un gleichmäßi ge Einstel-
lun g b eeinträchti gt Fahrverhalten un d
S ta bilität.Fe dervorspannun g
Die Einstellmutter in Richtung (a) drehen,
um die Federvorspannung zu erhöhen.
1. Fahrposition
2. Parkposition11
22
UB3LG0G0.book Page 42 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-43
4

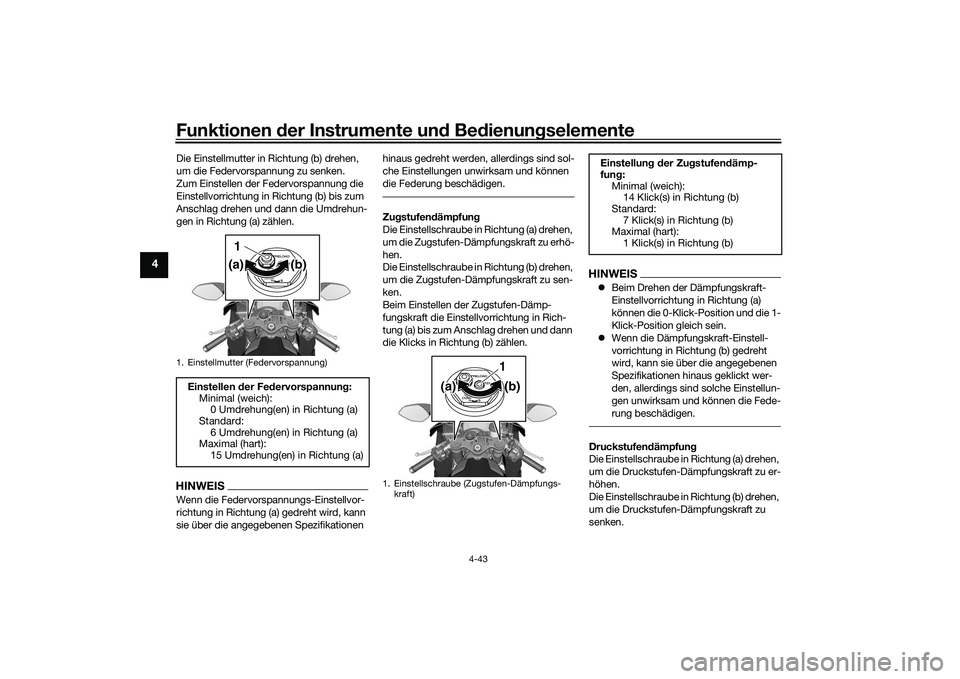

Die Einstellmutter in Richtung (b) drehen,
um die Federvorspannung zu senken.
Zum Einstellen der Federvorspannung die
Einstellvorrichtung in Richtung (b) bis zum
Anschlag drehen und dann die Umdrehun-
gen in Richtung (a) zählen.HINWEISWenn die Federvorspannungs-Einstellvor-
richtung in Richtung (a) gedreht wird, kann
sie über die angegebenen Spezifikationen hinaus gedreht werden, allerdings sind sol-
che Einstellungen unwirksam und können
die Federung beschädigen.
Zu
gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEI SBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.Druckstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
1. Einstellmutter (Federvorspannung)Einstellen der Fe dervorspannung :
Minimal (weich): 0 Umdrehung(en) in Richtung (a)
Standard:
6 Umdrehung(en) in Richtung (a)
Maximal (hart): 15 Umdrehung(en) in Richtung (a)
(b)
(a) 1
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
(b)
(a) 1
Einstellun
g d er Zu gstufen dämp-
fun g:
Minimal (weich): 14 Klick(s) in Richtung (b)
Standard:
7 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
UB3LG0G0.book Page 43 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-44
4

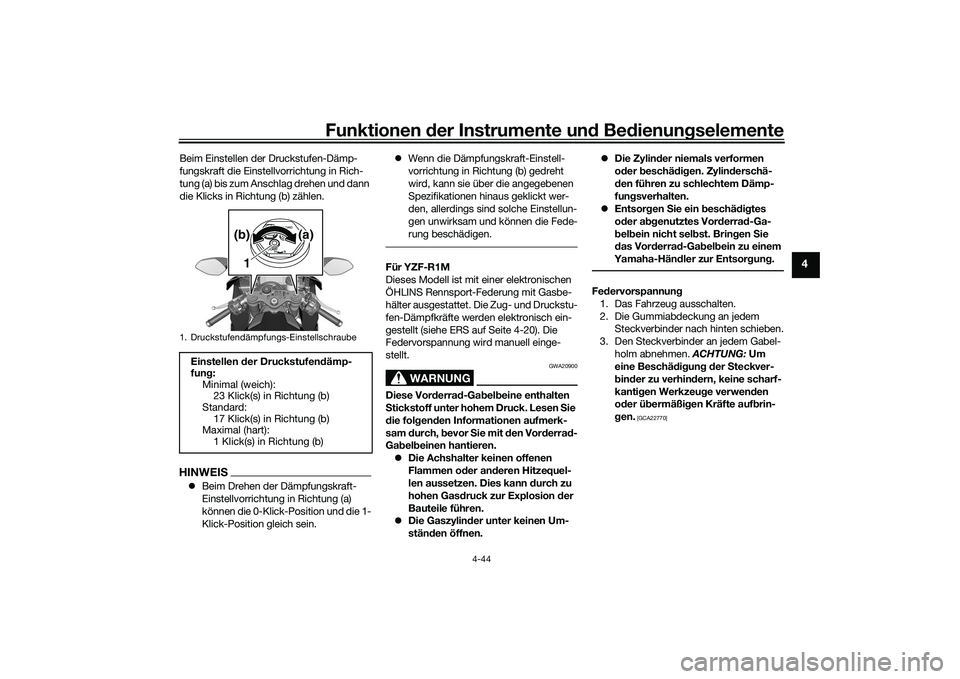

Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein. 
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Für YZF-R1M
Dieses Modell ist mit einer elektronischen
ÖHLINS Rennsport-Federung mit Gasbe-
hälter ausgestattet. Die Zug- und Druckstu-
fen-Dämpfkräfte werden elektronisch ein-
gestellt (siehe ERS auf Seite 4-20). Die
Federvorspannung wird manuell einge-
stellt.
WARNUNG
GWA20900
Diese Vor derra d-Ga bel beine enthalten
S tickstoff unter hohem Druck. Lesen Sie
d ie folg enden Informationen aufmerk-
sam durch, bevor Sie mit den Vor derra d-
Ga bel beinen hantieren.
 Die Achshalter keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion der
Bauteile führen.
 Die Gaszylin der unter keinen Um-
stän den öffnen. 
Die Zylin der niemals verformen
o der beschäd ig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Vor derra d-Ga-
b el be
in nicht sel bst. Brin gen Sie
d as Vor derra d-Ga bel bein zu einem
Yamaha-Hän dler zur Entsor gung .
Federvorspannun g
1. Das Fahrzeug ausschalten.

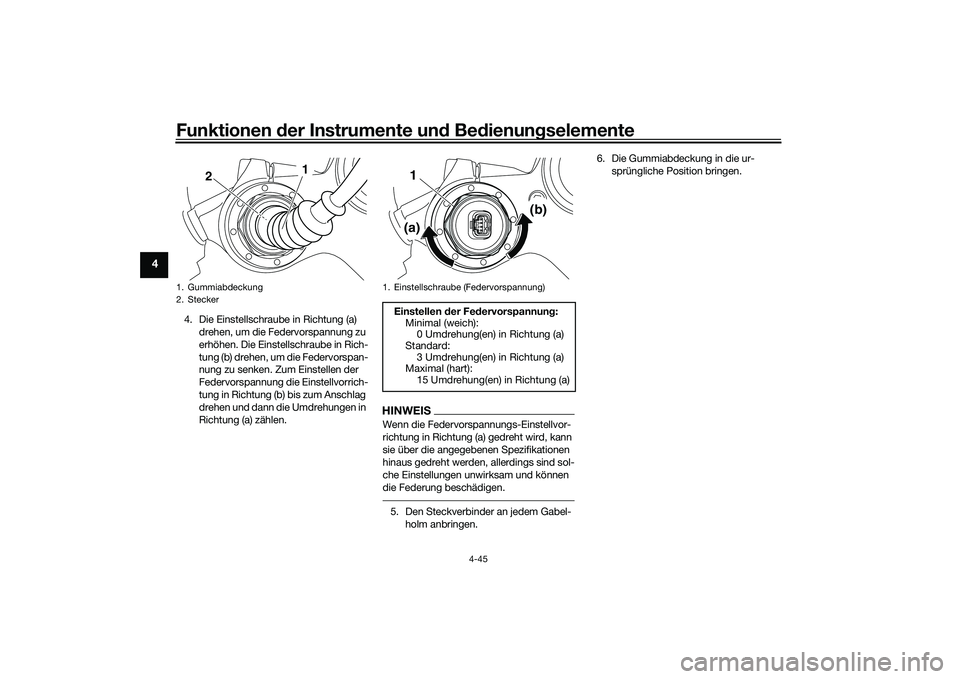

2. Die Gummiabdeckung an jedem Steckverbinder nach hinten schieben.
3. Den Steckverbinder an jedem Gabel- holm abnehmen. ACHTUNG: Um
eine Beschä dig un g d er Steckver-
b in der zu verhin dern, keine scharf-
kanti gen Werkzeu ge verwen den
o der ü bermäßi gen Kräfte auf brin-
g en.
[GCA22770]
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufen dämp-
fun g:
Minimal (weich): 23 Klick(s) in Richtung (b)
Standard:
17 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
(b)
(a)
1
UB3LG0G0.book Page 44 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-45
4
4. Die Einstellschraube in Richtung (a)
drehen, um die Federvorspannung zu
erhöhen. Die Einstellschraube in Rich-
tung (b) drehen, um die Federvorspan-
nung zu senken. Zum Einstellen der
Federvorspannung die Einstellvorrich-
tung in Richtung (b) bis zum Anschlag
drehen und dann die Umdrehungen in
Richtung (a) zählen.
HINWEISWenn die Federvorspannungs-Einstellvor-
richtung in Richtung (a) gedreht wird, kann
sie über die angegebenen Spezifikationen
hinaus gedreht werden, allerdings sind sol-
che Einstellungen unwirksam und können
die Federung beschädigen.5. Den Steckverbinder an jedem Gabel-holm anbringen. 6. Die Gummiabdeckung in die ur-
sprüngliche Position bringen.
1. Gummiabdeckung
2. Stecker
2
1
1. Einstellschraube (Federvorspannung)Einstellen der Fe dervorspannung :
Minimal (weich): 0 Umdrehung(en) in Richtung (a)
Standard:
3 Umdrehung(en) in Richtung (a)
Maximal (hart): 15 Umdrehung(en) in Richtung (a)
1
(a) (b)
UB3LG0G0.book Page 45 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-46
4
GAU66497

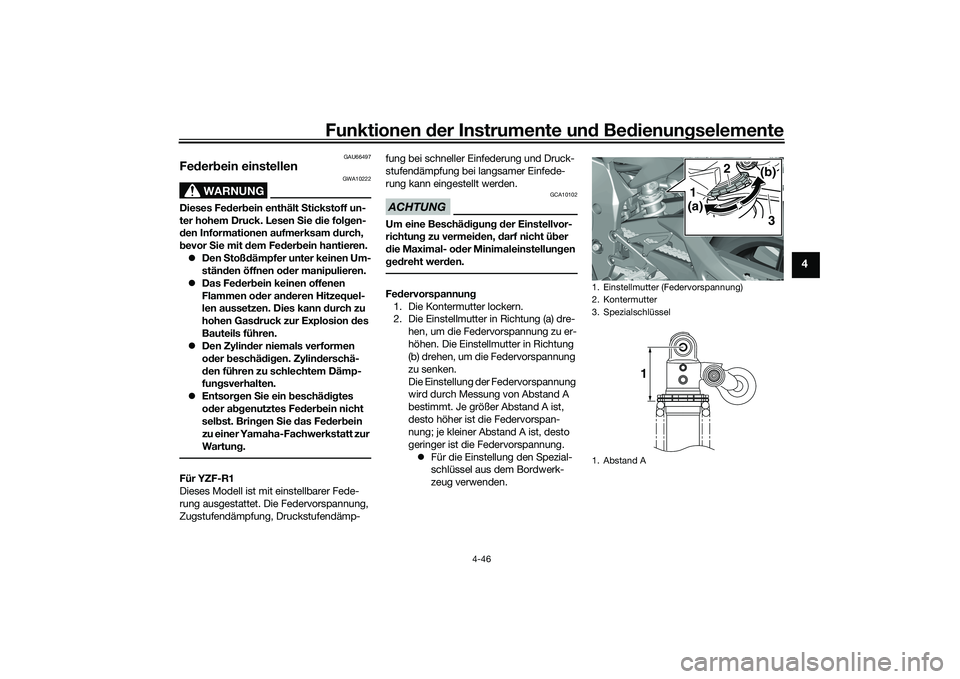

Fe der bein einstellen
WARNUNG
GWA10222
Dieses Fe der bein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die fol gen-
d en Informationen aufmerksam d urch,
b evor Sie mit d em Fed erbein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst
. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
Für YZF-R1
Dieses Modell ist mit einstellbarer Fede-
rung ausgestattet. Die Federvorspannung,
Zugstufendämpfung, Druckstufendämp- fung bei schneller Einfederung und Druck-
stufendämpfung bei langsamer Einfede-
rung kann eingestellt werden.
ACHTUNG
GCA10102
Um eine Beschä
dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
1. Die Kontermutter lockern.
2. Die Einstellmutter in Richtung (a) dre- hen, um die Federvorspannung zu er-
höhen. Die Einstellmutter in Richtung
(b) drehen, um die Federvorspannung
zu senken.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
desto höher ist die Federvorspan-
nung; je kleiner Abstand A ist, desto
geringer ist die Federvorspannung. Für die Einstellung den Spezial-
schlüssel aus dem Bordwerk-
zeug verwenden.
1. Einstellmutter (Federvorspannung)
2. Kontermutter
3. Spezialschlüssel
1. Abstand A
(a)
(b)
1
2
3
1
UB3LG0G0.book Page 46 Wednesday, August 7, 2019 9:33 AM

Funktionen der Instru mente un d Be dienun gselemente
4-47
4
3. Die Kontermutter vorschriftsmäßig
festziehen. ACHTUNG: Die Konter-
mutter stets mit dem vor geschrie-
b enen Anzu gsmoment geg en den

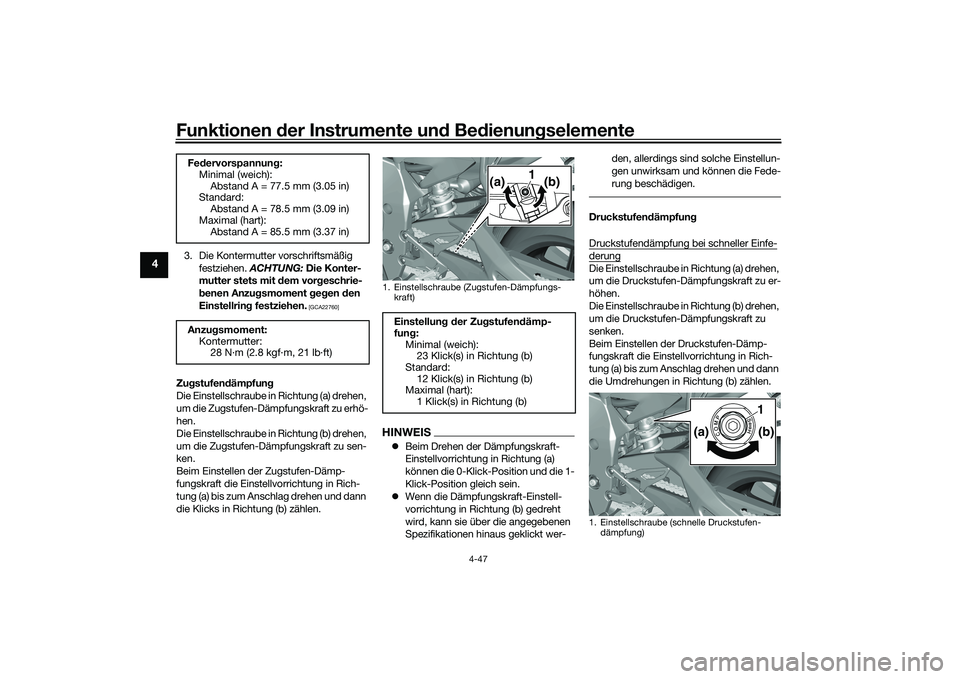

Einstellrin g festziehen.
[GCA22760]
Zu gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEI SBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Druckstufen
dämpfun g
Druckstufendämpfung bei schneller Einfe-derungDie Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Umdrehungen in Richtung (b) zählen.
Fe
dervorspannun g:
Minimal (weich):
Abstand A = 77.5 mm (3.05 in)
Standard: Abstand A = 78.5 mm (3.09 in)
Maximal (hart): Abstand A = 85.5 mm (3.37 in)
Anzu gsmoment:
Kontermutter: 28 N·m (2.8 kgf·m, 21 lb·ft)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 23 Klick(s) in Richtung (b)
Standard: 12 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
(a) (b)
1
1. Einstellschraube (schnelle Druckstufen-
dämpfung)
1
(a) (b)
UB3LG0G0.book Page 47 Wednesday, August 7, 2019 9:33 AM
