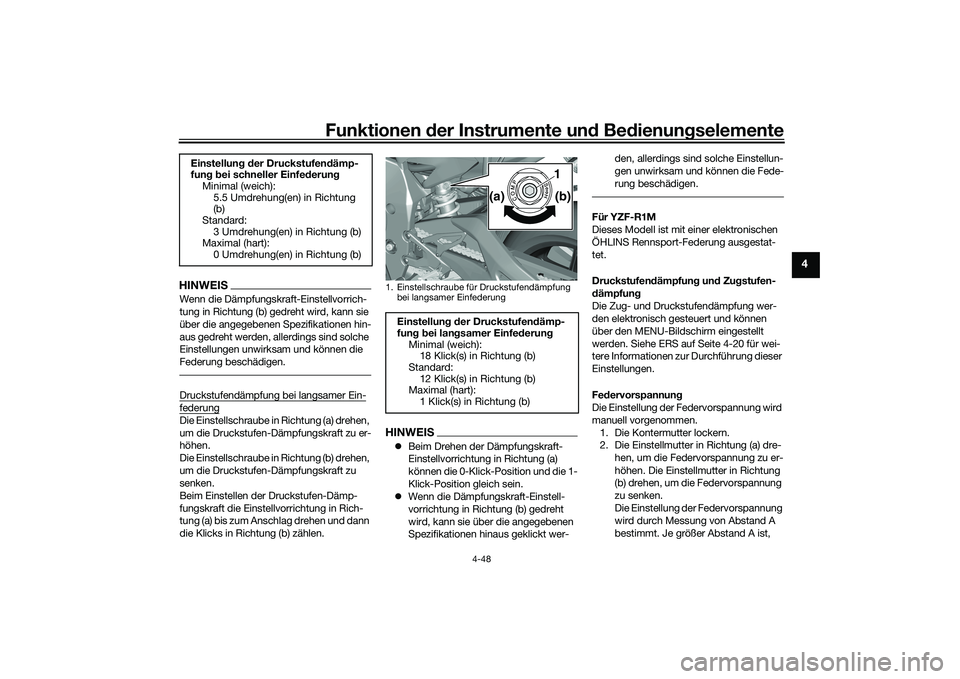

Funktionen der Instru mente un d Be dienun gselemente
4-48
4
HINWEISWenn die Dämpfungskraft-Einstellvorrich-
tung in Richtung (b) gedreht wird, kann sie
über die angegebenen Spezifikationen hin-
aus gedreht werden, allerdings sind solche
Einstellungen unwirksam und können die
Federung beschädigen.Druckstufendämpfung bei langsamer Ein-federungDie Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Für YZF-R1M
Dieses Modell ist mit einer elektronischen
ÖHLINS Rennsport-Federung ausgestat-
tet.
Druckstufen
dämpfun g un d Zu gstufen-
d ämpfun g
Die Zug- und Druckstufendämpfung wer-
den elektronisch gesteuert und können
über den MENU-Bildschirm eingestellt
werden. Siehe ERS auf Seite 4-20 für wei-
tere Informationen zur Durchführung dieser
Einstellungen.
Fe dervorspannun g
Die Einstellung der Federvorspannung wird
manuell vorgenommen.
1. Die Kontermutter lockern.
2. Die Einstellmutter in Richtung (a) dre- hen, um die Federvorspannung zu er-
höhen. Die Einstellmutter in Richtung
(b) drehen, um die Federvorspannung
zu senken.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
Einstellun
g d er Druckstufen dämp-
fun g b ei schneller Einfe derun g
Minimal (weich): 5.5 Umdrehung(en) in Richtung
(b)
Standard: 3 Umdrehung(en) in Richtung (b)
Maximal (hart):
0 Umdrehung(en) in Richtung (b)
1. Einstellschraube für Druckstufendämpfung
bei langsamer Einfederung
Einstellung d er Druckstufen dämp-
fun g b ei lan gsamer Einfe derun g
Minimal (weich): 18 Klick(s) in Richtung (b)
Standard: 12 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1
(a) (b)
UB3LG0G0.book Page 48 Wednesday, August 7, 2019 9:33 AM

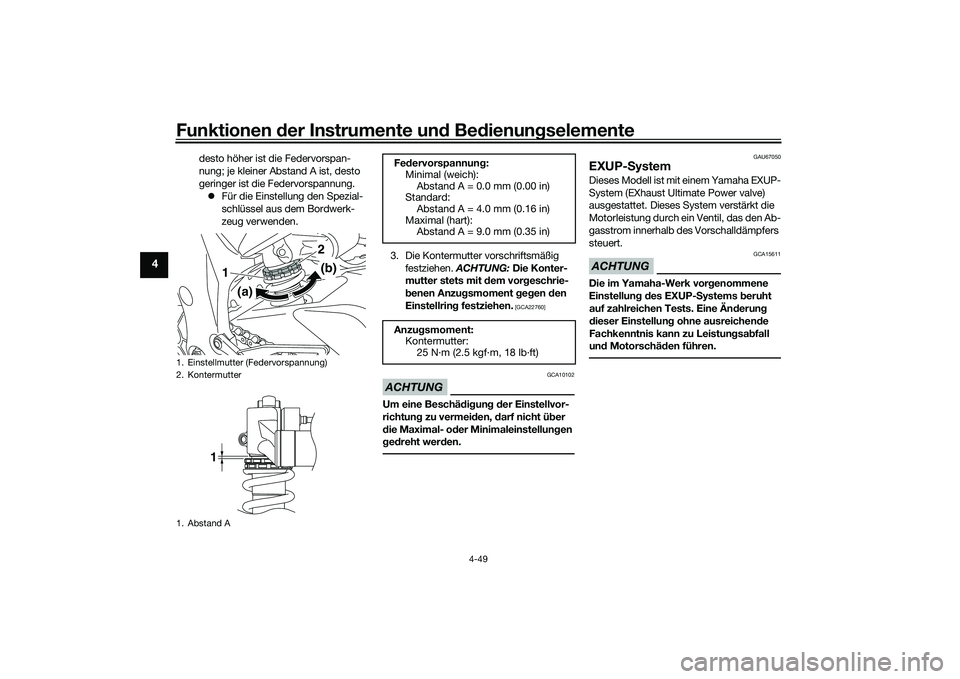

Funktionen der Instru mente un d Be dienun gselemente
4-49
4
desto höher ist die Federvorspan-
nung; je kleiner Abstand A ist, desto
geringer ist die Federvorspannung.
 Für die Einstellung den Spezial-
schlüssel aus dem Bordwerk-
zeug verwenden.
3. Die Kontermutter vorschriftsmäßig festziehen. ACHTUNG: Die Konter-
mutter stets mit dem vor geschrie-
b enen Anzu gsmoment geg en den
Einstellrin g festziehen.
[GCA22760]
ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.
GAU67050
EXUP- SystemDieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den Ab-
gasstrom innerhalb des Vorschalldämpfers
steuert.ACHTUNG
GCA15611
Die im Yamaha-Werk vor genommene
Einstellun g d es EXUP- Systems beruht
auf zahlreichen Tests. Eine Än derun g
d ieser Einstellun g ohne ausreichen de
Fachkenntnis kann zu Leistun gsa bfall
un d Motorschäd en führen.
1. Einstellmutter (Federvorspannung)
2. Kontermutter
1. Abstand A
1
(a) (b)
2
1
Fe
dervorspannun g:
Minimal (weich):
Abstand A = 0.0 mm (0.00 in)
Standard: Abstand A = 4.0 mm (0.16 in)
Maximal (hart): Abstand A = 9.0 mm (0.35 in)
Anzu gsmoment:
Kontermutter: 25 N·m (2.5 kgf·m, 18 lb·ft)
UB3LG0G0.book Page 49 Wednesday, August 7, 2019 9:33 AM

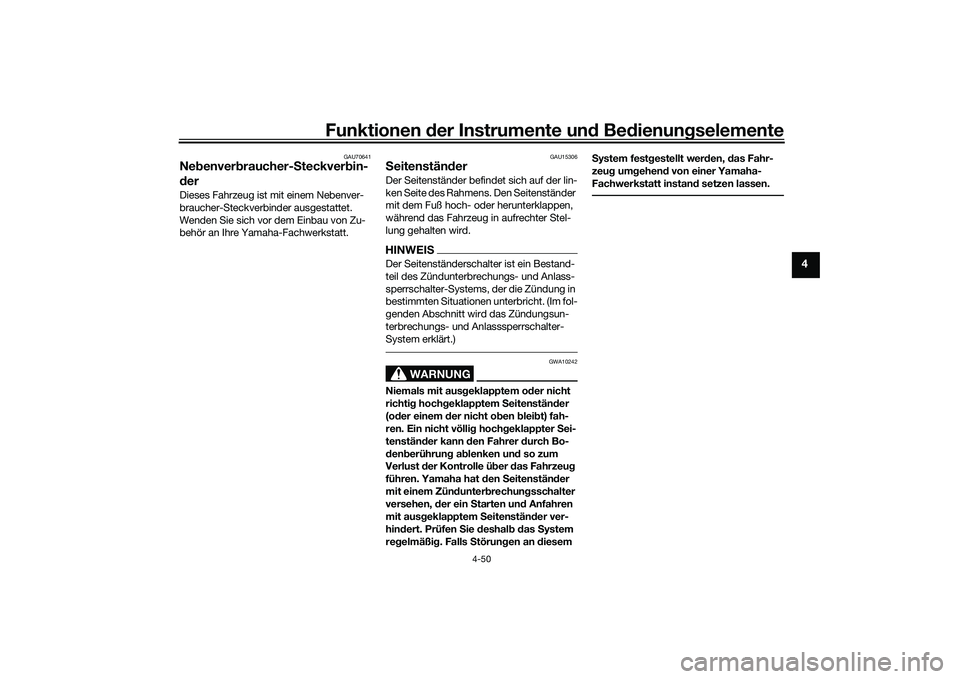

Funktionen der Instru mente un d Be dienun gselemente
4-50
4
GAU70641
Ne benver braucher- Steckver bin-
d erDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zu-
behör an Ihre Yamaha-Fachwerkstatt.
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F
alls S törungen an diesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
UB3LG0G0.book Page 50 Wednesday, August 7, 2019 9:33 AM

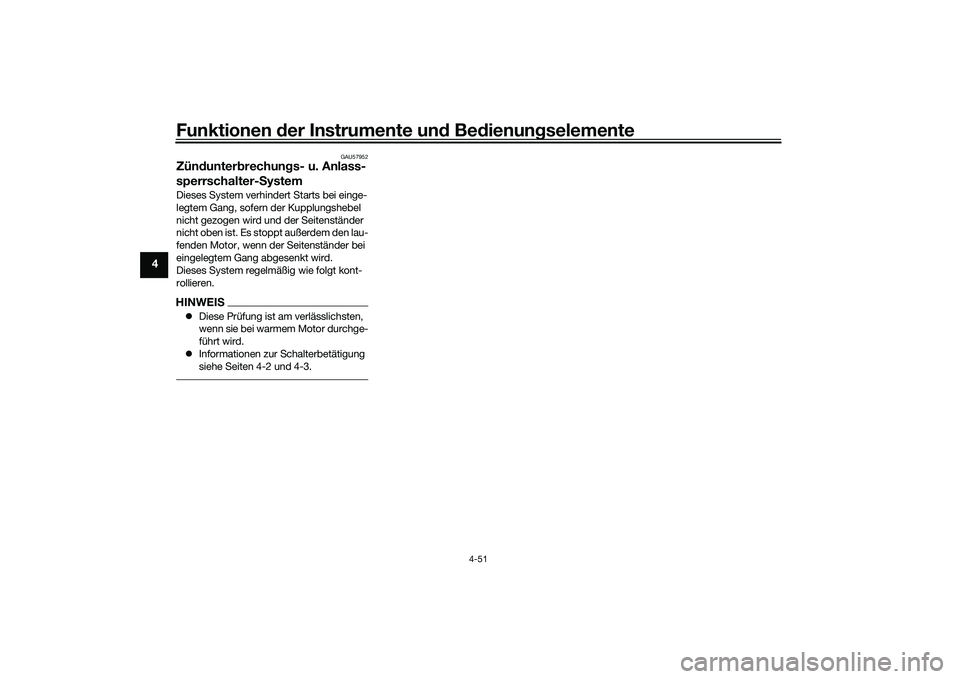

Funktionen der Instru mente un d Be dienun gselemente
4-51
4
GAU57952
Zünd unter brechun gs- u. Anlass-
sperrschalter- SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Dieses System regelmäßig wie folgt kont-
rollieren.HINWEIS Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
 Informationen zur Schalterbetätigung
siehe Seiten 4-2 und 4-3.
UB3LG0G0.book Page 51 Wednesday, August 7, 2019 9:33 AM

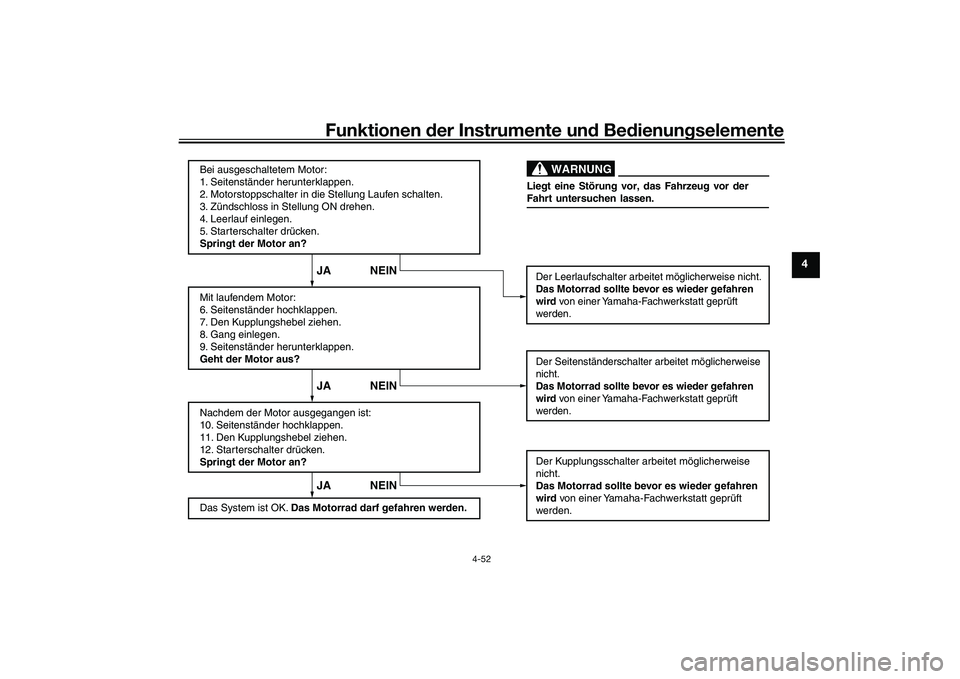

Funktionen der Instru mente un d Be dienun gselemente
4-52
4
WARNUNG
JA NEIN JA NEIN JA NEIN
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Motorstoppschalter in die Stellung Laufen schalten.
3. Zündschloss in Stellung ON drehen.
4. Leerlauf einlegen.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Den Kupplungshebel ziehen.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Den Kupplungshebel ziehen.
12. Starterschalter drücken.
Springt der Motor an? Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Das System ist OK.
Das Motorrad darf gefahren werden. Liegt eine Störung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
UB3LG0G0.book Page 52 Wednesday, August 7, 2019 9:33 AM

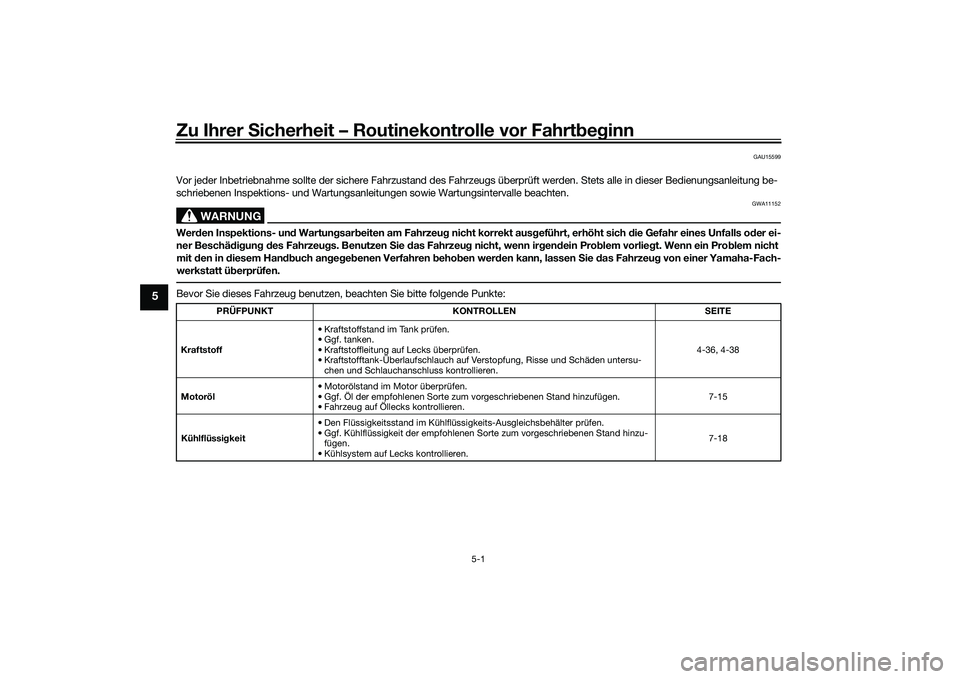

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-1
5
GAU15599
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in diesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf
Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren. 4-36, 4-38
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 7-15
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 7-18
UB3LG0G0.book Page 1 Wednesday, August 7, 2019 9:33 AM

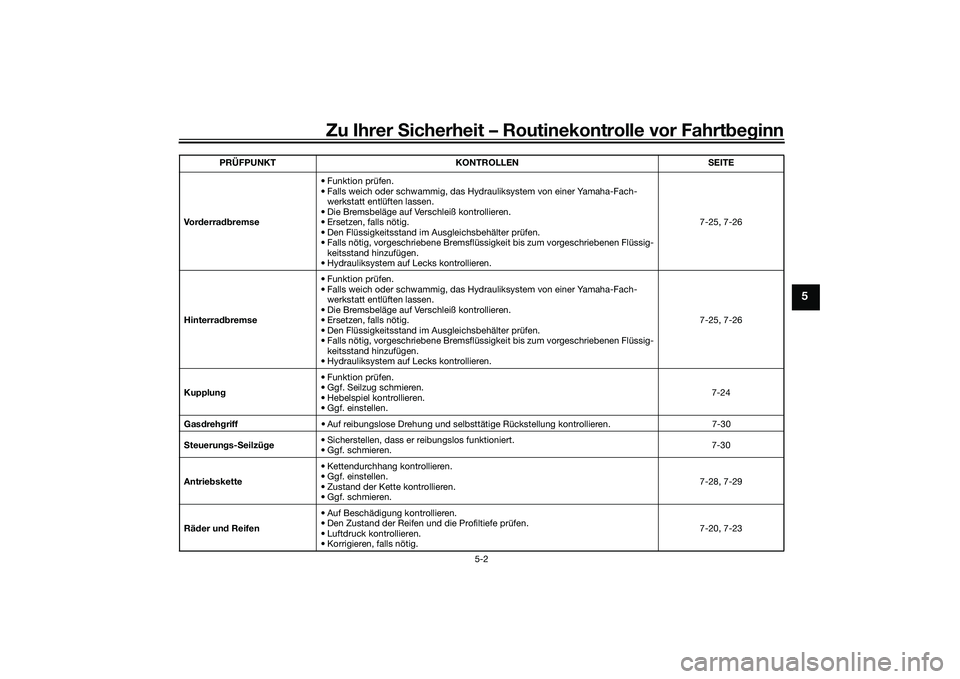

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-2
5
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 7-25, 7-26
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 7-25, 7-26
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 7-24
Gas dreh griff • Auf reibungslose Drehung und selbsttätige Rückstellung kontrollieren. 7-30
S teuerun gs- Seilzü ge • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. schmieren. 7-30
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
7-28, 7-29
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 7-20, 7-23
PRÜFPUNKT KONTROLLEN
SEITE
UB3LG0G0.book Page 2 Wednesday, August 7, 2019 9:33 AM

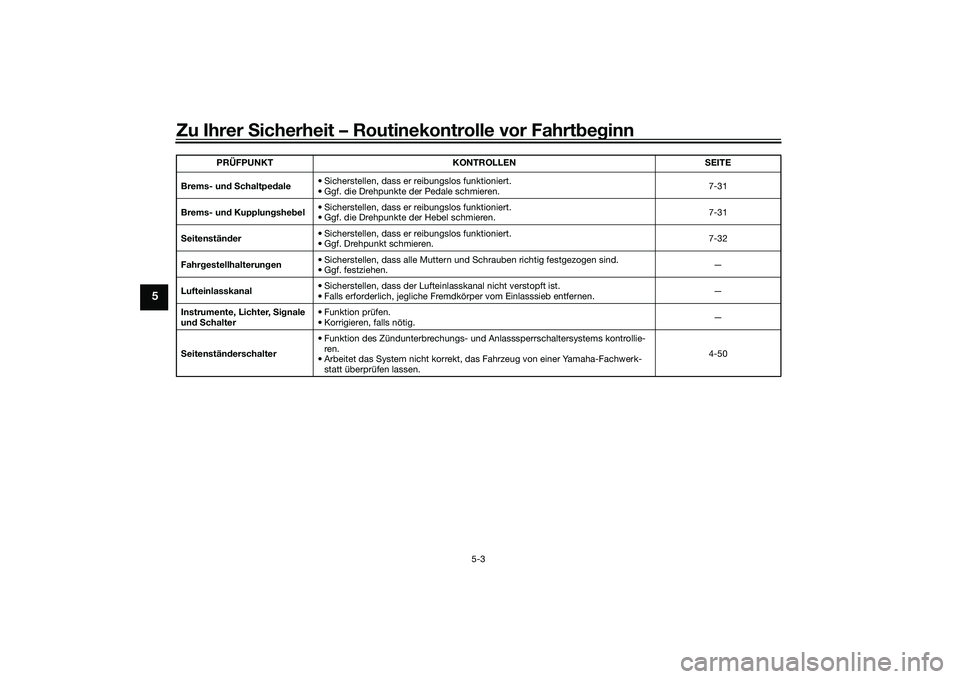

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-3
5
Brems- un d S chaltpe dale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren. 7-31
Brems- un d Kupplun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
7-31
S eitenstän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren. 7-32
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
Lufteinlasskanal • Sicherstellen, dass der Lufteinlasskanal nicht verstopft ist.
• Falls erforderlich, jegliche Fremdkörper vom Einlasssieb entfernen.
—
Instrumente, Lichter, Sig nale
un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und An
lasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. 4-50
PRÜFPUNKT KONTROLLEN
SEITE
UB3LG0G0.book Page 3 Wednesday, August 7, 2019 9:33 AM

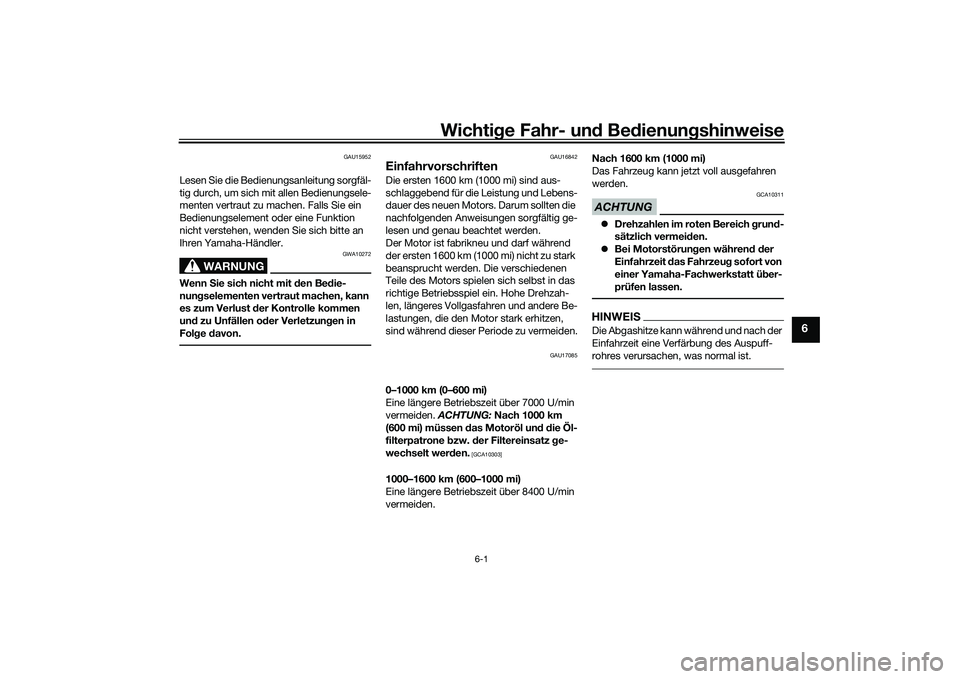

Wichtige Fahr- un d Be dienun gshinweise
6-1
6
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17085
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 7000 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl un d d ie Öl-
filterpatrone bzw. d er Filtereinsatz ge-
wechselt wer den.
[GCA10303]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 8400 U/min
vermeiden. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311

Drehzahlen im roten Bereich grun d-
sätzlich vermei den.
 Bei Motorstörun gen währen d d er
Einfahrzeit das Fahrzeu g sofort von
einer Yamaha-Fachwerkstatt ü ber-
prüfen lassen.HINWEISDie Abgashitze kann während und nach der
Einfahrzeit eine Verfärbung des Auspuff-
rohres verursachen, was normal ist.
UB3LG0G0.book Page 1 Wednesday, August 7, 2019 9:33 AM

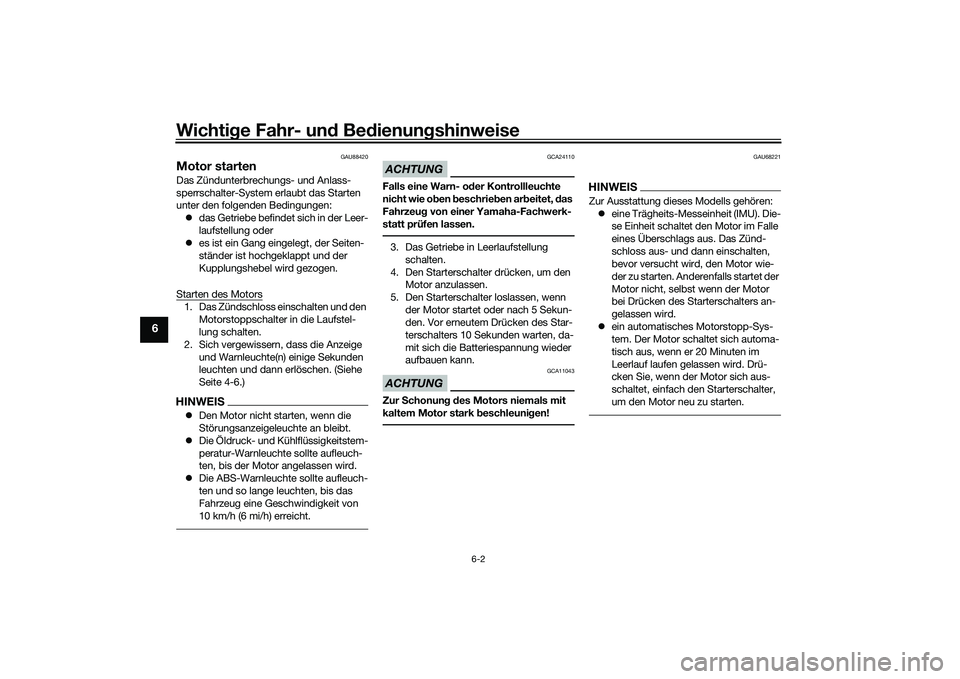

Wichtige Fahr- un d Be dienun gshinweise
6-2
6
GAU88420
Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten
unter den folgenden Bedingungen:
 das Getriebe befindet sich in der Leer-
laufstellung oder
 es ist ein Gang eingelegt, der Seiten-
ständer ist hochgeklappt und der
Kupplungshebel wird gezogen.
Starten des Motors1. Das Zündschloss einschalten und den Motorstoppschalter in die Laufstel-
lung schalten.
2. Sich vergewissern, dass die Anzeige und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 4-6.)HINWEISDen Motor nicht starten, wenn die
Störungsanzeigeleuchte an bleibt.
 Die Öldruck- und Kühlflüssigkeitstem-
peratur-Warnleuchte sollte aufleuch-
ten, bis der Motor angelassen wird.
 Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von
10 km/h (6 mi/h) erreicht.
ACHTUNG
GCA24110
Falls eine Warn- o der Kontrollleuchte
nicht wie o ben beschrie ben ar beitet, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt prüfen lassen.3. Das Getriebe in Leerlaufstellung schalten.
4. Den Starterschalter drücken, um den Motor anzulassen.
5. Den Starterschalter loslassen, wenn der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des Star-
terschalters 10 Sekunden warten, da-
mit sich die Batteriespannung wieder
aufbauen kann.ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU68221
HINWEISZur Ausstattung dieses Modells gehören:
 eine Trägheits-Messeinheit (IMU). Die-
se Einheit schaltet den Motor im Falle
eines Überschlags aus. Das Zünd-
schloss aus- und dann einschalten,
bevor versucht wird, den Motor wie-
der zu starten. Anderenfalls startet der
Motor nicht, selbst wenn der Motor
bei Drücken des Starterschalters an-
gelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
UB3LG0G0.book Page 2 Wednesday, August 7, 2019 9:33 AM
