Periodiek onderhoud en afstelling
6-27
6
DAU23098
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha dea-
ler een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt. WAARSCHUWING! Schade aan
de buitenbehuizing van kabels kan lei-
den tot interne roestvorming en storing
veroorzaken met de beweging van ka-
bels. Vervang beschadigde kabels zo
snel mogelijk om onveilige omstandig-
heden te voorkomen.
[DWA10712]DAU49921
Controleren en smeren van gas-
greep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB7PD0D0.book Page 27 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-28
6
DAU44276

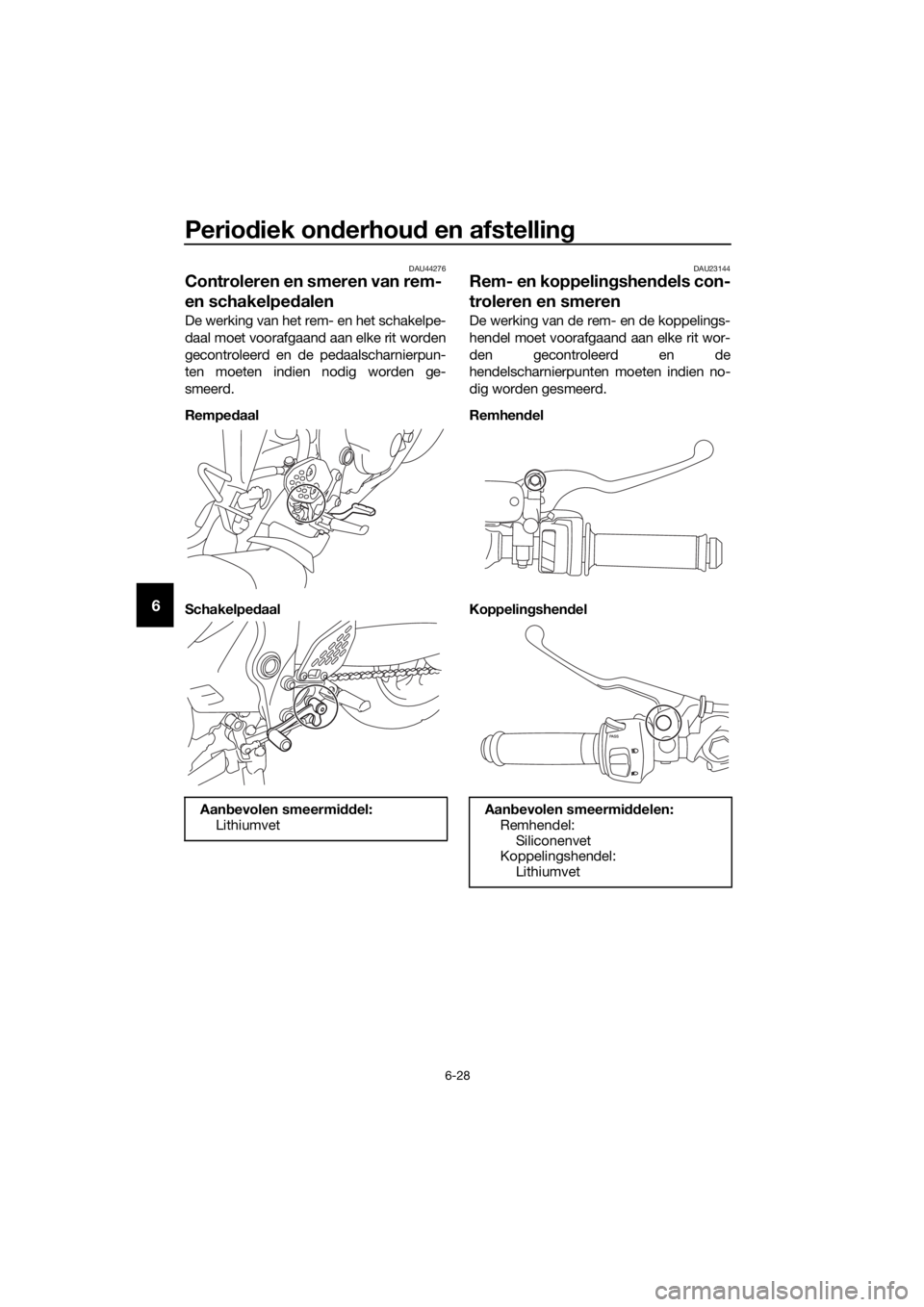

Controleren en smeren van rem-
en schakelpedalen
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempedaal
Schakelpedaal
DAU23144
Rem- en koppelingshendels con-
troleren en smeren
De werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Koppelingshendel
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
UB7PD0D0.book Page 28 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-29
6
DAU23203

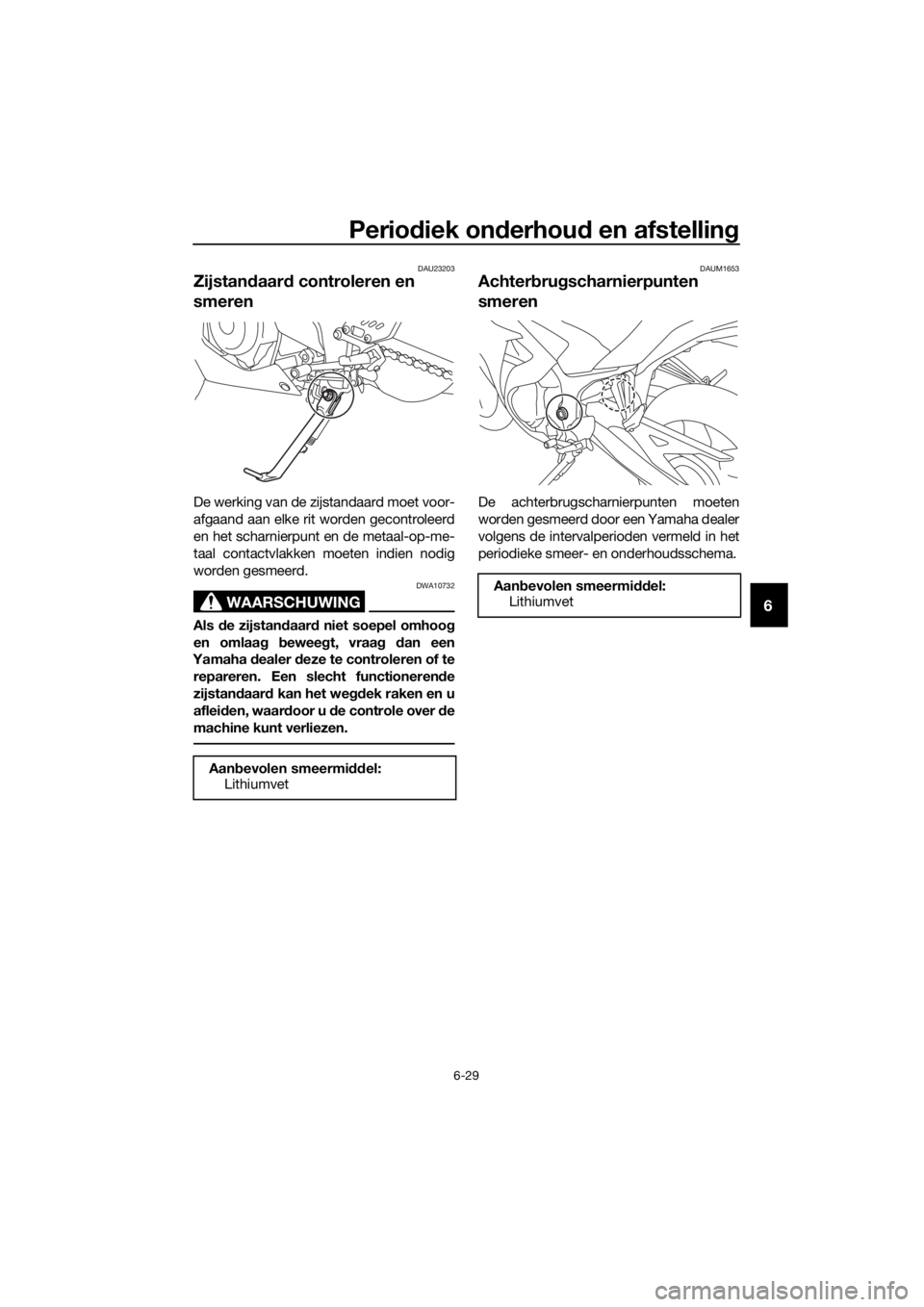

Zijstandaard controleren en
smeren
De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en u
afleiden, waardoor u de controle over de
machine kunt verliezen.
DAUM1653
Achterbrugscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
UB7PD0D0.book Page 29 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-30
6
DAU23273

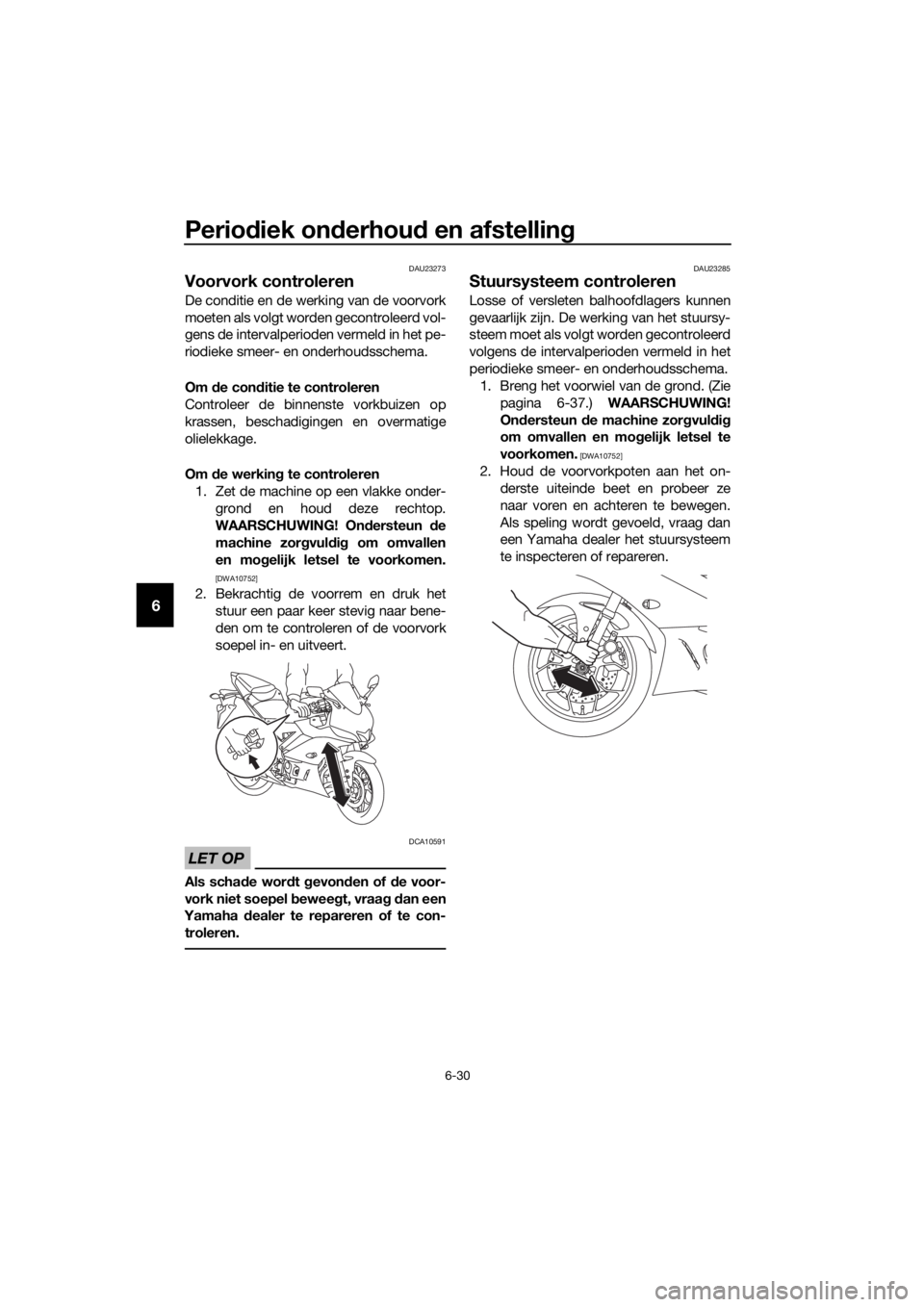

Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
DAU23285
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie
pagina 6-37.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UB7PD0D0.book Page 30 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-31
6
DAU23292
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU62521
Accu
De accu bevindt zich onder het zadel. (Zie
pagina 3-17.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
1. Accu
2. Negatieve accukabel (zwart)
3. Positieve accukabel (rood)
1
2
3
UB7PD0D0.book Page 31 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-32
6
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
LET OP
DCA10621
Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “ ” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA17712]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar “ ”
en sluit vervolgens eerst de positie-
ve kabel en daarna de negatieve ka-
bel aan.
[DCA17722]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
UB7PD0D0.book Page 32 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-33
6
DAUN0822

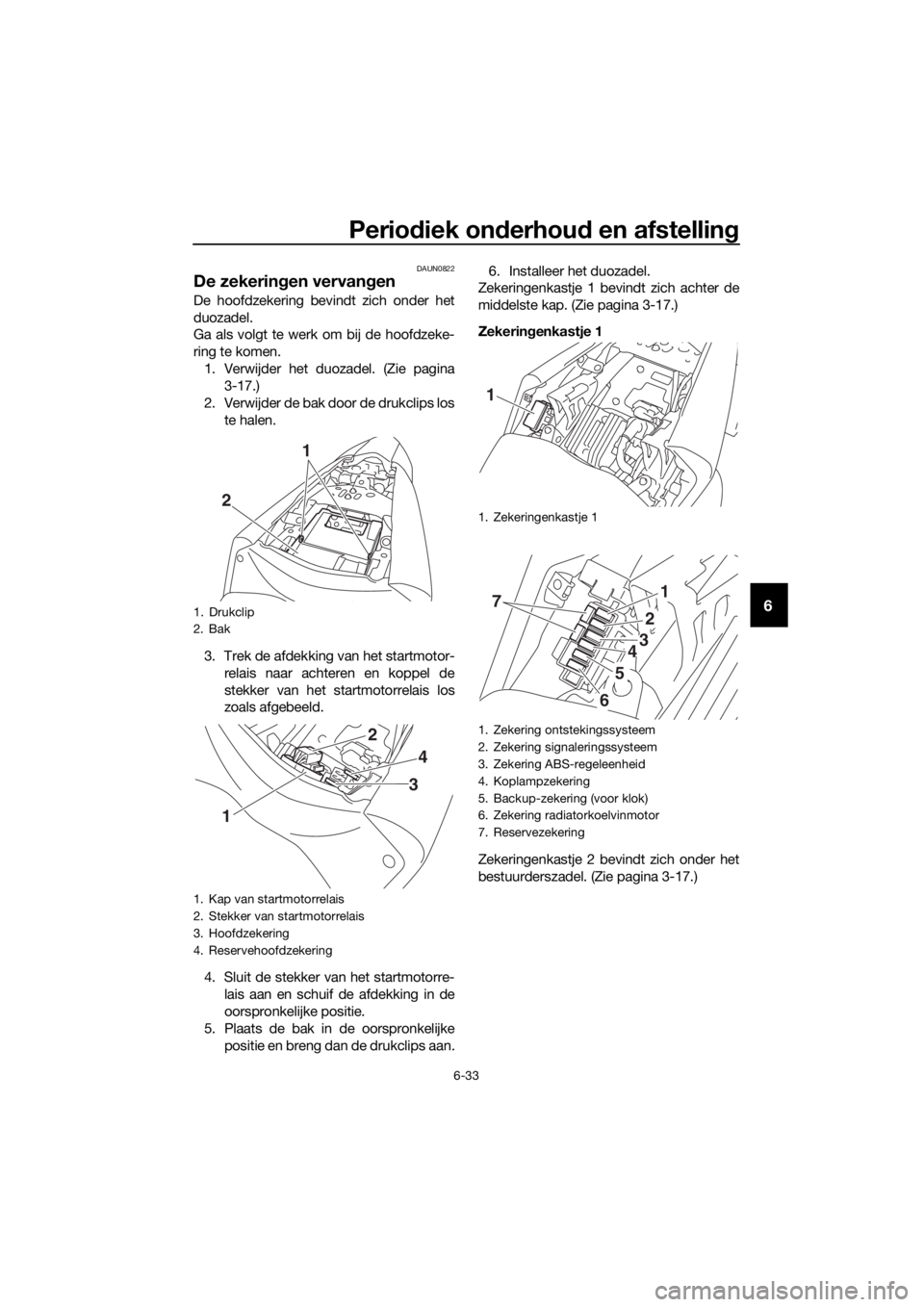

De zekeringen vervangen
De hoofdzekering bevindt zich onder het
duozadel.
Ga als volgt te werk om bij de hoofdzeke-
ring te komen.
1. Verwijder het duozadel. (Zie pagina
3-17.)
2. Verwijder de bak door de drukclips los
te halen.
3. Trek de afdekking van het startmotor-
relais naar achteren en koppel de
stekker van het startmotorrelais los
zoals afgebeeld.
4. Sluit de stekker van het startmotorre-
lais aan en schuif de afdekking in de
oorspronkelijke positie.
5. Plaats de bak in de oorspronkelijke
positie en breng dan de drukclips aan.6. Installeer het duozadel.
Zekeringenkastje 1 bevindt zich achter de
middelste kap. (Zie pagina 3-17.)
Zekeringenkastje 1
Zekeringenkastje 2 bevindt zich onder het
bestuurderszadel. (Zie pagina 3-17.)
1. Drukclip
2. Bak
1. Kap van startmotorrelais
2. Stekker van startmotorrelais
3. Hoofdzekering
4. Reservehoofdzekering
2
1
1
2
3
4
1. Zekeringenkastje 1
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Zekering ABS-regeleenheid
4. Koplampzekering
5. Backup-zekering (voor klok)
6. Zekering radiatorkoelvinmotor
7. Reservezekering
1
71
2
3
5
6
4
UB7PD0D0.book Page 33 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-34
6

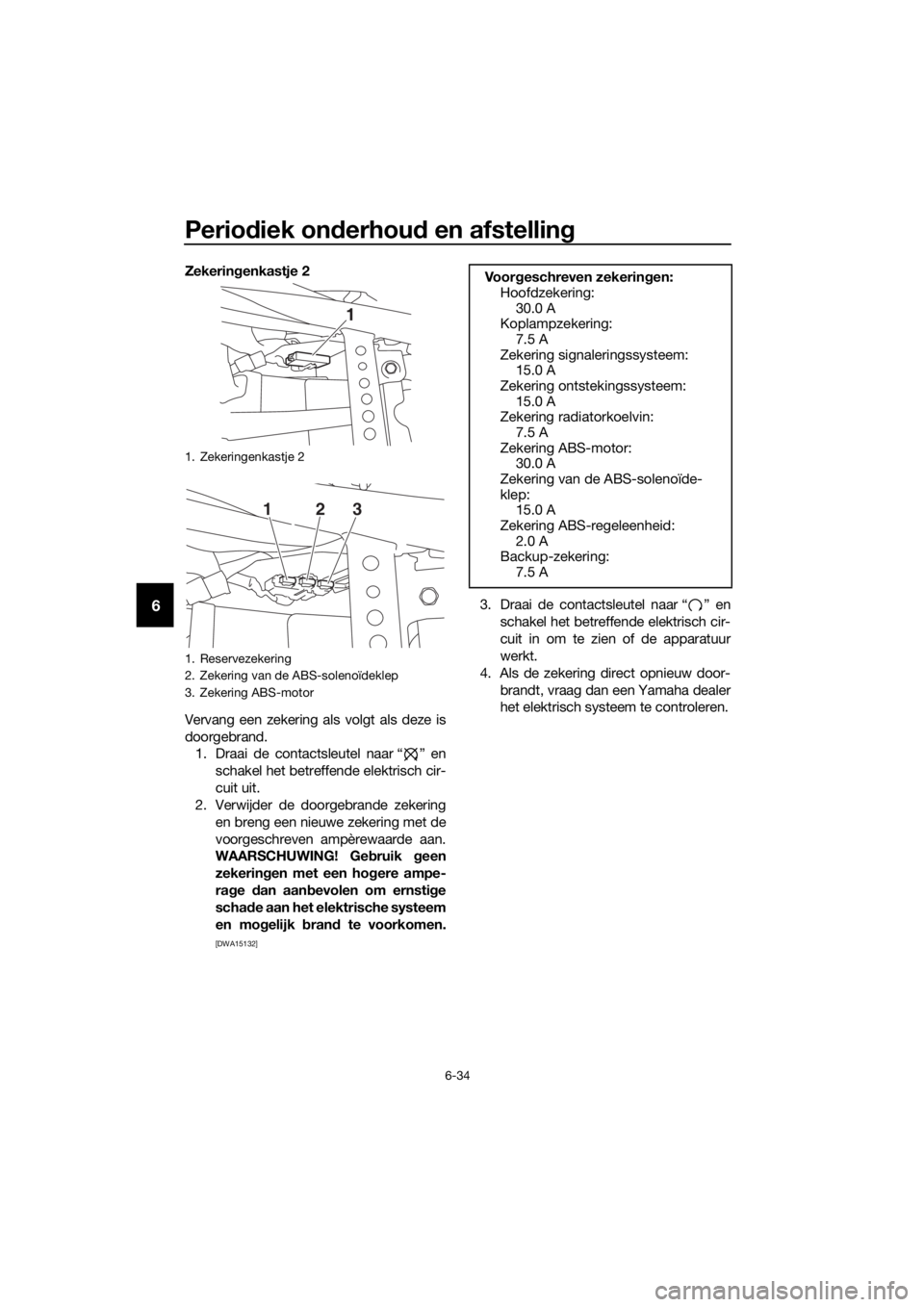

Zekeringenkastje 2
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “ ” en
schakel het betreffende elektrisch cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ ” en
schakel het betreffende elektrisch cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekeringenkastje 2
1. Reservezekering
2. Zekering van de ABS-solenoïdeklep
3. Zekering ABS-motor
1
123
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
7.5 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïde-
klep:
15.0 A
Zekering ABS-regeleenheid:
2.0 A
Backup-zekering:
7.5 A
UB7PD0D0.book Page 34 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-35
6
DAUN2261

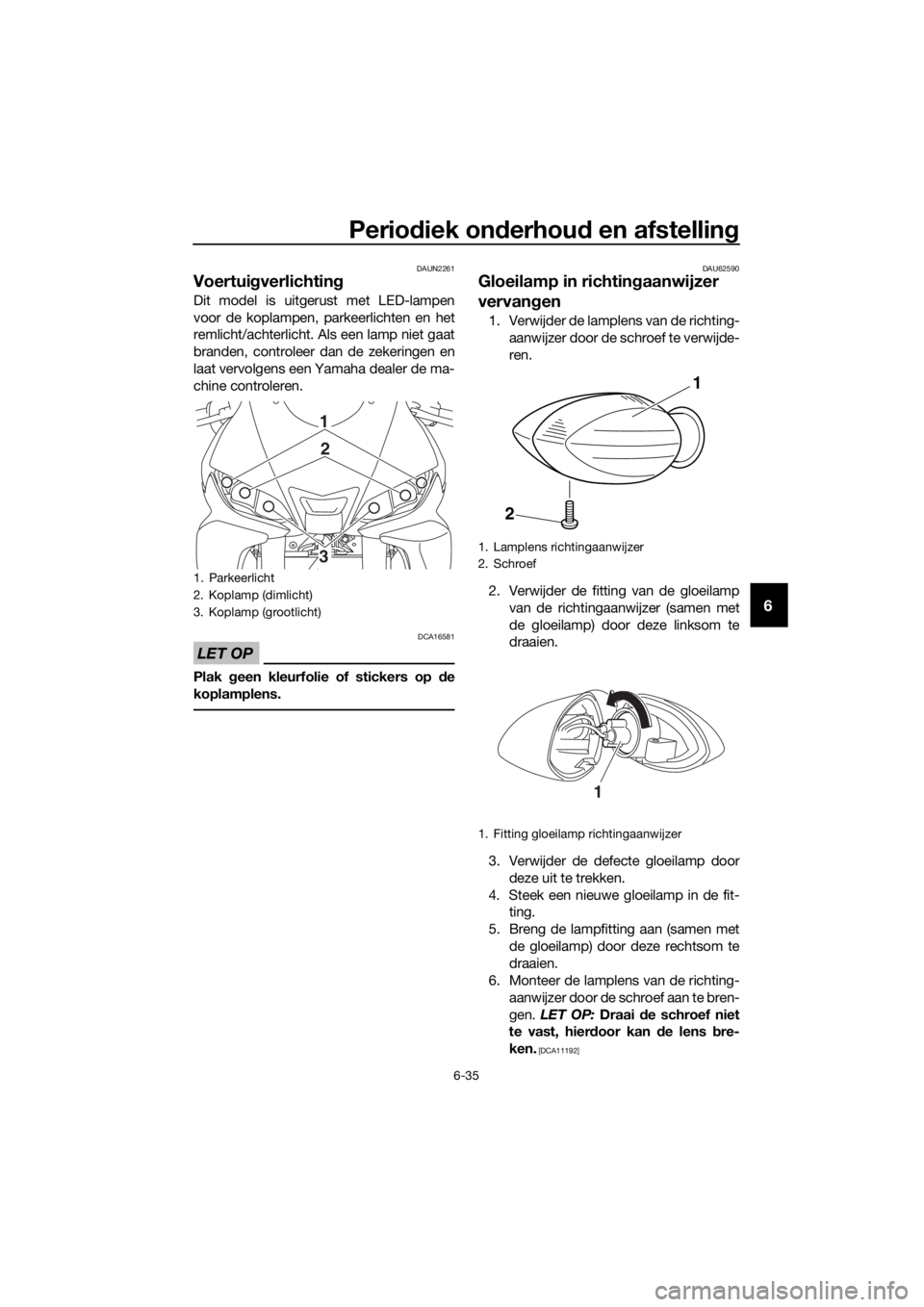

Voertuigverlichting
Dit model is uitgerust met LED-lampen
voor de koplampen, parkeerlichten en het
remlicht/achterlicht. Als een lamp niet gaat
branden, controleer dan de zekeringen en
laat vervolgens een Yamaha dealer de ma-
chine controleren.
LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
DAU62590
Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de richting-
aanwijzer door de schroef te verwijde-
ren.
2. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Monteer de lamplens van de richting-
aanwijzer door de schroef aan te bren-
gen. LET OP: Draai de schroef niet
te vast, hierdoor kan de lens bre-
ken.
[DCA11192]
1. Parkeerlicht
2. Koplamp (dimlicht)
3. Koplamp (grootlicht)
1
2
31. Lamplens richtingaanwijzer
2. Schroef
1. Fitting gloeilamp richtingaanwijzer
1
2
1
UB7PD0D0.book Page 35 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-36
6
DAU62670

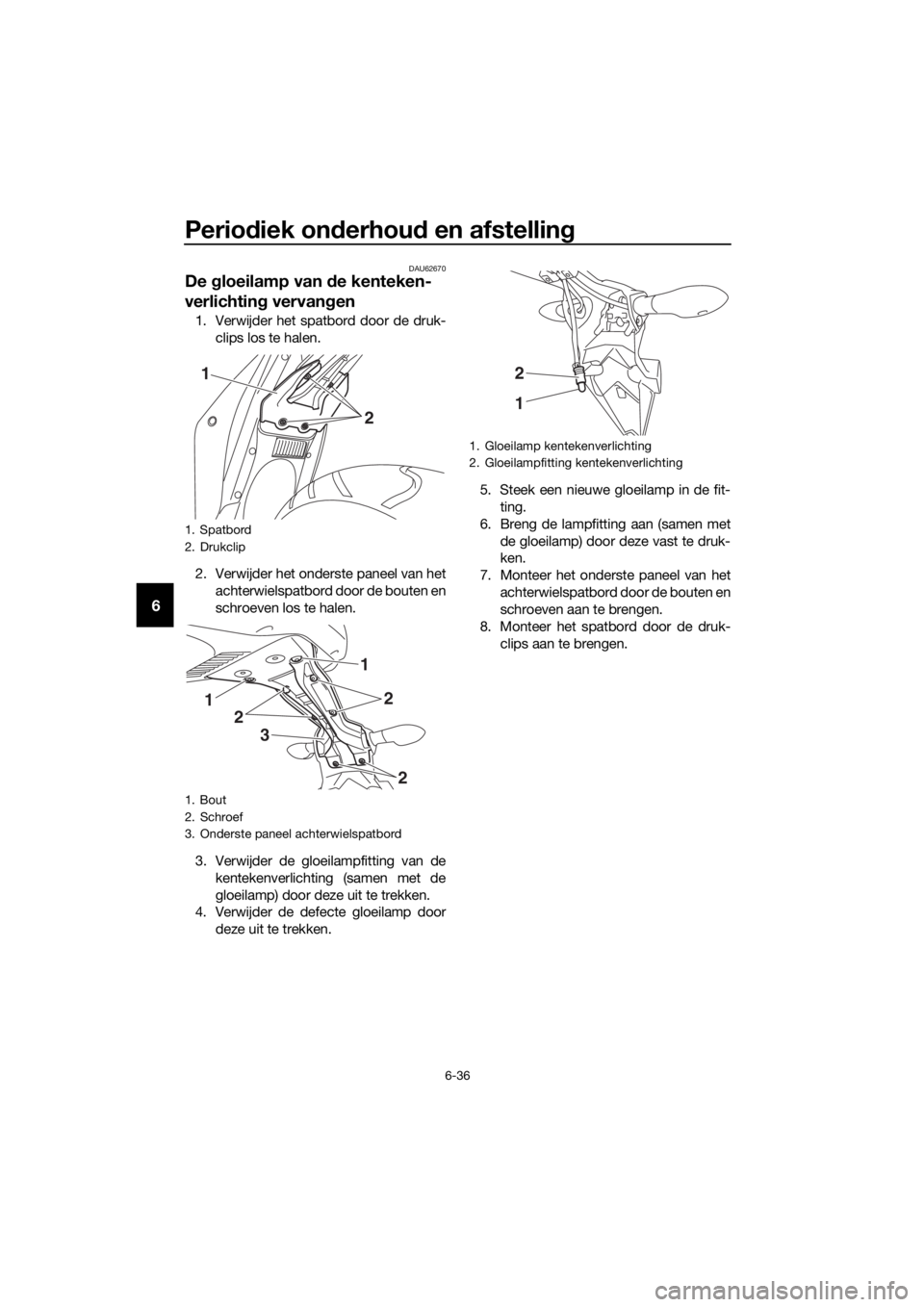

De gloeilamp van de kenteken-
verlichting vervangen
1. Verwijder het spatbord door de druk-
clips los te halen.
2. Verwijder het onderste paneel van het
achterwielspatbord door de bouten en
schroeven los te halen.
3. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
4. Verwijder de defecte gloeilamp door
deze uit te trekken.5. Steek een nieuwe gloeilamp in de fit-
ting.
6. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
7. Monteer het onderste paneel van het
achterwielspatbord door de bouten en
schroeven aan te brengen.
8. Monteer het spatbord door de druk-
clips aan te brengen.
1. Spatbord
2. Drukclip
1. Bout
2. Schroef
3. Onderste paneel achterwielspatbord
1
2
3
2
1
2
2 1
1. Gloeilamp kentekenverlichting
2. Gloeilampfitting kentekenverlichting
2
1
UB7PD0D0.book Page 36 Friday, September 14, 2018 2:05 PM
