Page 41 of 111
4-1
4
HAU01114
4-CONTROLLI PRIMA DEL FUNZIONAMENTOIl proprietario è personalmente responsabile delle condizioni del suo veicolo. Le funzioni vitali della motocicletta possono deteriorarsi ra-
pidamente e inaspettatamente anche se questa rimane inutilizzata (per esempio se è esposta agli elementi). Qualsiasi danno, perdita di
fluido o perdita di pressione dei pneumatici può avere serie conseguenze. È quindi molto importante che, oltre ad eseguire una completa
ispezione visiva, si controlli quanto segue ogni volta prima di guidare.
HAU00340
CONTROLLI PRIMA DEL FUNZIONAMENTO
CONTROLLI PARTE PAGINA
Freno anteriore
• Controllo del funzionamento, gioco, livello del liquido e perdite di liquido.
•Rabboccare con liquido per freni DOT4 se necessario.6-25 ~ 6-28
Freno posteriore
6-25 ~ 6-28
Frizione• Controllo del funzionamento, condizioni e gioco.
• Regolare se necessario.6-25
Manopola dall’accelerato-
re e alloggiamento• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-21, 6-30
Olio motore• Controllare il livello olio.
• Rabboccare se necessario.6-10 ~ 6-13
Serbatoio di espansione
refrigerante• Controllare il livello del refrigerante.
• Riempire con refrigerante come necessario.6-13 ~ 6-16
Catena trasmissione• Controllare la tensione e la condizione della catena.
• Regolare se necessario.6-28 ~ 6-29
Ruote e pneumatici• Controllare la pressione dei pneumatici, l’usura e eventuali.6-21 ~ 6-24
6-37 ~ 6-40
Cavi di comando• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-30
Asta del pedale del freno• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-30
Perno della leva freno e
della leva frizione• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-31
H_5eb_Preop.fm Page 1 Thursday, November 18, 1999 4:55 PM
Page 42 of 111
CONTROLLI PRIMA DEL FUNZIONAMENTO
4-2
4
NOTA:I controlli preliminari devono essere fatti ogni volta che viene utilizzata la moto. Una verifica completa richiede solo qualche minuto e la si-
curezza che procura al pilota compensa questa perdita di tempo.
AVVERTENZA
Se durante il controllo preliminare si riscontra che una parte non funziona correttamente, verificarla e ripararla prima di usare la
moto.Perno del cavalletto
laterale• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-31
Elementi di fissaggio del
telaio• Controllare che tutti i dadi, bulloni e viti siano serrati bene.
• Serrare se necessario.—
Serbatoio carburante• Controllare il livello del carburante.
• Rabboccare se necessario.3-13 ~ 3-14
Luci, indicatori e
interruttori• Controllare se il funzionamento è corretto. 6-35 ~ 6-36 CONTROLLI PARTE PAGINA
H_5eb_Preop.fm Page 2 Thursday, November 18, 1999 4:55 PM
Page 43 of 111
H_5eb_Preop.fm Page 3 Thursday, November 18, 1999 4:55 PM
Page 44 of 111

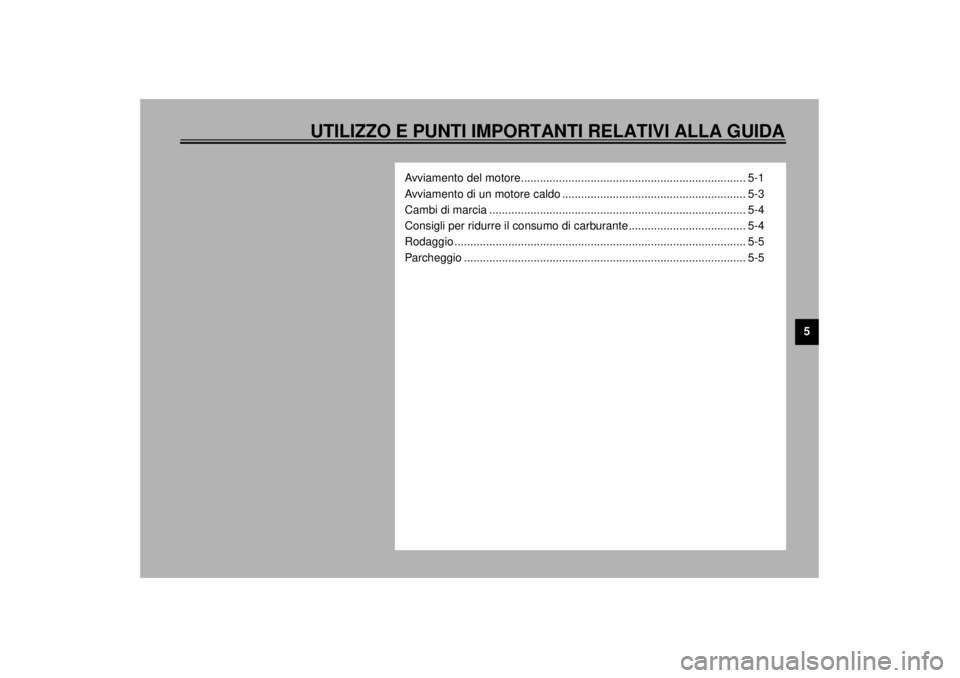

5
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
Avviamento del motore....................................................................... 5-1
Avviamento di un motore caldo .......................................................... 5-3
Cambi di marcia ................................................................................. 5-4
Consigli per ridurre il consumo di carburante..................................... 5-4
Rodaggio ............................................................................................ 5-5
Parcheggio ......................................................................................... 5-5
H_5eb_OperationTOC.fm Page 1 Thursday, November 18, 1999 4:55 PM
Page 45 of 111
5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
@ l
È importante, prima di usare questa
moto, familiarizzare con tutti i co-
mandi e le loro funzioni. Non man-
cate di chiedere consiglio al vostro
concessionario Yamaha nel caso
non comprendiate perfettamente il
funzionamento di alcuni comandi.
l
Non avviare, nè lasciare mai girare
il motore, sebbene per poco tempo,
in un locale chiuso. I gas di scarico
sono tossici e potrebbero provoca-
re una perdita di conoscenza ed an-
che la morte, entro breve tempo.
Usare sempre la moto in un luogo
arieggiato.
l
Prima di partire, assicuratevi di al-
zare il cavalletto laterale, in case
contrario vi esporrete ad un rischio
di incidente grave, in caso di curva.
@
HAU01382*
Avviamento del motoreNOTA:@ Questa moto è fornita di un sistema di spe-
gnimento del circuito di avviamento e di
ignizione. Il motore può essere avviato solo
in una della seguenti condizioni:l
La trasmissione è in folle.
l
Il cavalletto laterale è nella posizione
sollevata, la marcia è innestata e la fri-
zione è disimpegnata.
La moto va guidata con il cavalletto laterale
in posizione sollevata.
@
HW000054
AVVERTENZA
@ Prima di procedere con i passi successi-
vi, si controlli il funzionamento dell’in-
terruttore del cavalletto laterale e della
frizione. (Vedere a pagina 3-24.) @
H_5eb_Operation.fm Page 1 Thursday, November 18, 1999 4:56 PM
Page 46 of 111
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5

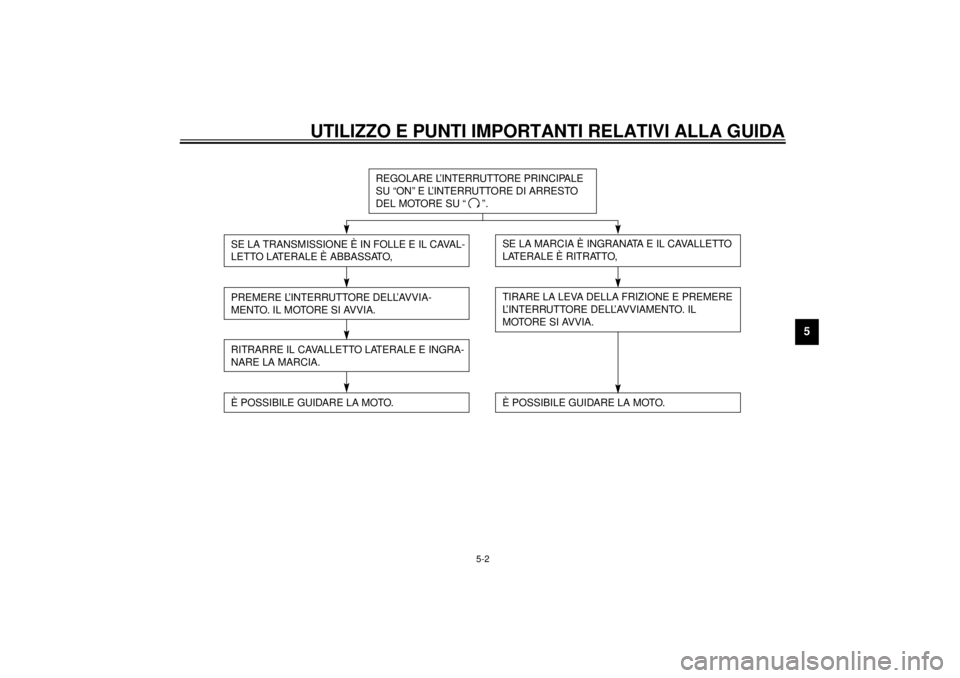

CF-28I
REGOLARE L’INTERRUTTORE PRINCIPALE
SU “ON” E L’INTERRUTTORE DI ARRESTO
DEL MOTORE SU “ ”.
PREMERE L’INTERRUTTORE DELL’AVVIA-
MENTO. IL MOTORE SI AVVIA.RITRARRE IL CAVALLETTO LATERALE E INGRA-
NARE LA MARCIA.
SE LA MARCIA È INGRANATA E IL CAVALLETTO
LATERALE È RITRATTO,TIRARE LA LEVA DELLA FRIZIONE E PREMERE
L’INTERRUTTORE DELL’AVVIAMENTO. IL
MOTORE SI AVVIA.
È POSSIBILE GUIDARE LA MOTO.
È POSSIBILE GUIDARE LA MOTO.
SE LA TRANSMISSIONE È IN FOLLE E IL CAVAL-
LETTO LATERALE È ABBASSATO,
H_5eb_Operation.fm Page 2 Thursday, November 18, 1999 4:56 PM
Page 47 of 111
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
1. Mettre la chiave d’accensione in posi-
zione “ON” e l’interruttore d’arresto del
motore su “ ”.
HCA00005
ATTENZIONE:@ La spia indicatore di livello olio/tempera-
tura liquido di reffreddamento e la spia
indicatore di carburante devrebbero illu-
minarsi per alcuni secondi e quindi spe-
gnersi. Se una spia indicatore non si
spegne, fare riferimento al controllo cir-
cuito spia indicatore corrispondente
nella sezione “STRUMENTI FUNZIONI DI
CONTROLLO”. @2. Mettere il cambio in posizione di folle.NOTA:@ Quando il cambio è in posizione di folle, a
questo punto lu luce dell’indicatore di folle
deve accendersi. Se ciò non avviene, chie-
dere un controllo ad un Concessionario
Yamaha. @3. Attivare lo starter (choke) e chiudere
completamente la manopola dell’ac-
celeratore.
4. Avviare il motore premendo il pulsante
d’avviamento.
NOTA:@ Se il motore non si avvia, rilasciare l’inter-
ruttore dello starter, aspettare qualche se-
condo poi premerlo di nuovo. Ogni tentativo
d’avviamento deve essere il più breve pos-
sibile al fine di economizzare l’energia della
batteria. Non azionare l’avviamento per più
di 10 secondi per ogni tentativo. @5. Dopo aver avviato il motore, spostare
lo starter (choke) sulla posizione a
mezza corsa.NOTA:@ Per ottenere la massima durata del motore,
non accelerare mai a fondo con un motore
freddo. @6. Dopo aver fatto scaldare il motore, di-
sattivare lo starter (choke) completa-
mente.NOTA:@ Il motore è caldo se risponde normalmente
all’acceleratore con lo starter (choke) disat-
tivato. @
HAU01258
Avviamento di un motore caldoPer avviare un motore caldo, non è neces-
sario lo starter (choke).
HC000046
ATTENZIONE:@ Prima di usare la moto per la prima vol-
ta, vedere la parte “Rodaggio”. @
H_5eb_Operation.fm Page 3 Thursday, November 18, 1999 4:56 PM
Page 48 of 111
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU00423
Cambi di marciaIl cambio permette di utilizzare al massimo
la potenza del motore ad una data velocità
e nelle diverse condizioni di marcia: avvia-
mento, accelerazione, salite, ecc. Le posi-
zioni del selettore cambio sono indicate
nell’illustrazione.
Per passare alla posizione di folle, premere
sul pedale del cambio diverse volte, fino
alla fine corsa, poi alzare leggermente il pe-
dale.
HC000048
ATTENZIONE:@ l
Non girare col motore fermo per
molto tempo, e non rimorchiare la
moto su lunghe distanze. Sebbene
con il cambio in folle, la lubrificazio-
ne non si effettua correttamente se
non quando il motore è in marcia.
Una cattiva lubrificazione rischia di
danneggiare il cambio.
l
Quando si cambia marcia, usare
sempre la frizione. Il motore, il cam-
bio e la trasmissione non sono con-
cepiti per resistere al colpo dato da
un passaggio forzato di rapporti e
possono danneggiarsi se si cambia
marcia senza l’uso della frizione.
@
HAU00424
Consigli per ridurre il consumo
di carburanteIl consumo di carburante della motocicletta
dipende in gran parte dallo stile di guida. I
seguenti consigli possono aiutare a ridurre
il consumo di carburante:l
Riscaldare il motore prima di partire.
l
Disattivare lo starter (choke) il prima
possibile.
l
Salire di marcia rapidamente ed evita-
re giri elevati del motore durante l’ac-
celerazione.
l
Non usare la doppia frizione o salire di
giri quando si passa a marce inferiori
ed evitare giri elevati del motore quan-
do non c’è carico sul motore.
l
Spegnere il motore invece di lasciarlo
in folle per lunghi periodi, come ad
esempio durante ingorghi di traffico, ai
semafori e ai passaggi a livello.
1. Pedale cambio
N. Folle
H_5eb_Operation.fm Page 4 Thursday, November 18, 1999 4:56 PM
Page 49 of 111
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU01128
RodaggioIl periodo più importante della vita dell vo-
stro motociclo è quello che va da 0 a
1.600 km. È per questo che vi preghiamo di
leggere attentamente ciò che segue. Un
motore nuovo non deve essere eccessiva-
mente caricato per i primi 1.600 km durante
i quali le varie parti si consumano e si puli-
scono da se stesse per le esatte tolleranze
di funzionamento. Durnate questo periodo
evitare di guidare a pieno gas a lungo ed
evitare tutti gli eccessi che possono provo-
care il surriscaldamento del motore.
HAU01329
0 ~ 1.000 km
Evitare di far girare il motore a più di
5.000 giri/min.
1.000 ~ 1.600 km
Non adottare un regime di crociera superio-
re a 6.000 giri/min.
HC000052
ATTENZIONE:@ Dopo 1.000 km d’uso, non dimenticare
di cambiare l’olio motore e il filtro olio. 1.600 km e oltre
Procedere con la guida normale.
HC000053
ATTENZIONE:@ l
Non far funzionare mai il motore
nella zona rossa.
l
Se capita un qualunque inconve-
niente durante il rodaggio, consul-
tare subito un Concessionario
Yamaha.
@
HAU00460
ParcheggioPer parcheggiare la moto arrestare il moto-
re e togliere la chiave d’accensione.
HW000058
AVVERTENZA
@ Il sistema di scappamento è caldo. Par-
cheggiare la moto in un luogo dove in
passanti e i bambini non rischiano di
toccarla. Non parcheggiare la moto in di-
scesa o su un suolo mobile; potrà facil-
mente cadere. @
H_5eb_Operation.fm Page 5 Thursday, November 18, 1999 4:56 PM
Page 50 of 111

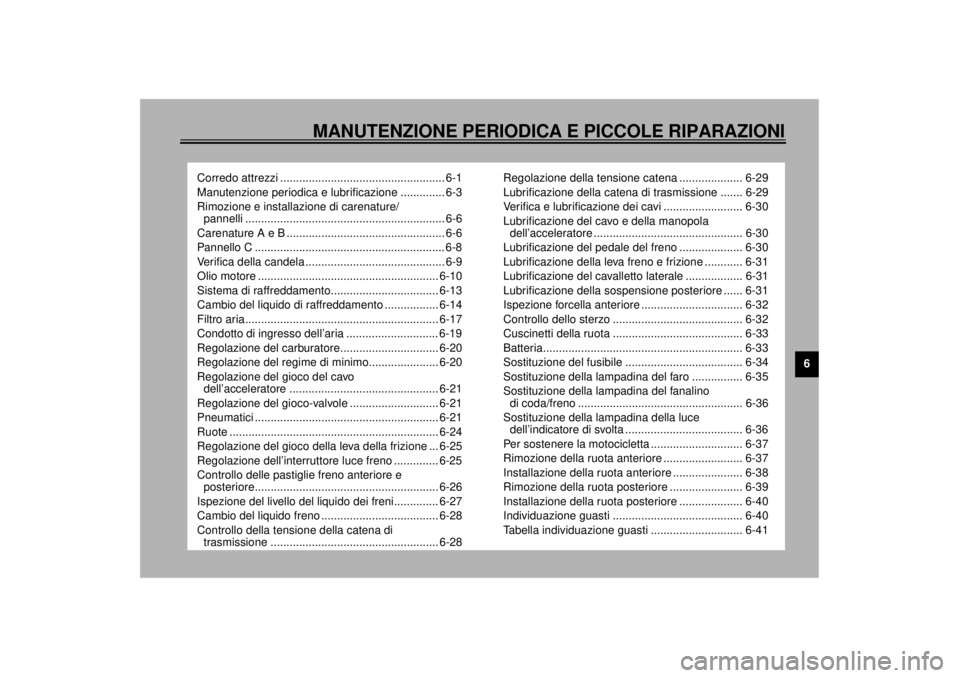

6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
Corredo attrezzi .................................................... 6-1
Manutenzione periodica e lubrificazione .............. 6-3
Rimozione e installazione di carenature/
pannelli ............................................................... 6-6
Carenature A e B .................................................. 6-6
Pannello C ............................................................ 6-8
Verifica della candela ............................................ 6-9
Olio motore ......................................................... 6-10
Sistema di raffreddamento.................................. 6-13
Cambio del liquido di raffreddamento ................. 6-14
Filtro aria............................................................. 6-17
Condotto di ingresso dell’aria ............................. 6-19
Regolazione del carburatore............................... 6-20
Regolazione del regime di minimo...................... 6-20
Regolazione del gioco del cavo
dell’acceleratore ............................................... 6-21
Regolazione del gioco-valvole ............................ 6-21
Pneumatici .......................................................... 6-21
Ruote .................................................................. 6-24
Regolazione del gioco della leva della frizione ... 6-25
Regolazione dell’interruttore luce freno .............. 6-25
Controllo delle pastiglie freno anteriore e
posteriore.......................................................... 6-26
Ispezione del livello del liquido dei freni.............. 6-27
Cambio del liquido freno ..................................... 6-28
Controllo della tensione della catena di
trasmissione ..................................................... 6-28Regolazione della tensione catena .................... 6-29
Lubrificazione della catena di trasmissione ....... 6-29
Verifica e lubrificazione dei cavi ......................... 6-30
Lubrificazione del cavo e della manopola
dell’acceleratore ............................................... 6-30
Lubrificazione del pedale del freno .................... 6-30
Lubrificazione della leva freno e frizione ............ 6-31
Lubrificazione del cavalletto laterale .................. 6-31
Lubrificazione della sospensione posteriore ...... 6-31
Ispezione forcella anteriore ................................ 6-32
Controllo dello sterzo ......................................... 6-32
Cuscinetti della ruota ......................................... 6-33
Batteria............................................................... 6-33
Sostituzione del fusibile ..................................... 6-34
Sostituzione della lampadina del faro ................ 6-35
Sostituzione della lampadina del fanalino
di coda/freno .................................................... 6-36
Sostituzione della lampadina della luce
dell’indicatore di svolta ..................................... 6-36
Per sostenere la motocicletta ............................. 6-37
Rimozione della ruota anteriore ......................... 6-37
Installazione della ruota anteriore ...................... 6-38
Rimozione della ruota posteriore ....................... 6-39
Installazione della ruota posteriore .................... 6-40
Individuazione guasti ......................................... 6-40
Tabella individuazione guasti ............................. 6-41
H_5eb_PeriodicTOC.fm Page 1 Thursday, November 18, 1999 4:56 PM
