COMMANDES ET INSTRUMENTS
3-6
3
FAU00127
Contacteur des clignotants
Pour signaler un virage à droite, pousser ce con-
tacteur vers “ ”. Pour signaler un virage à
gauche, pousser ce contacteur vers “ ”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00129
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
FAU00138
Coupe-circuit du moteur
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de couper le
moteur.
FAU00134
Contacteur d’éclairage
Placer ce contacteur sur “ ” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “ ” afin
d’allumer également le phare.
FAU00143
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _

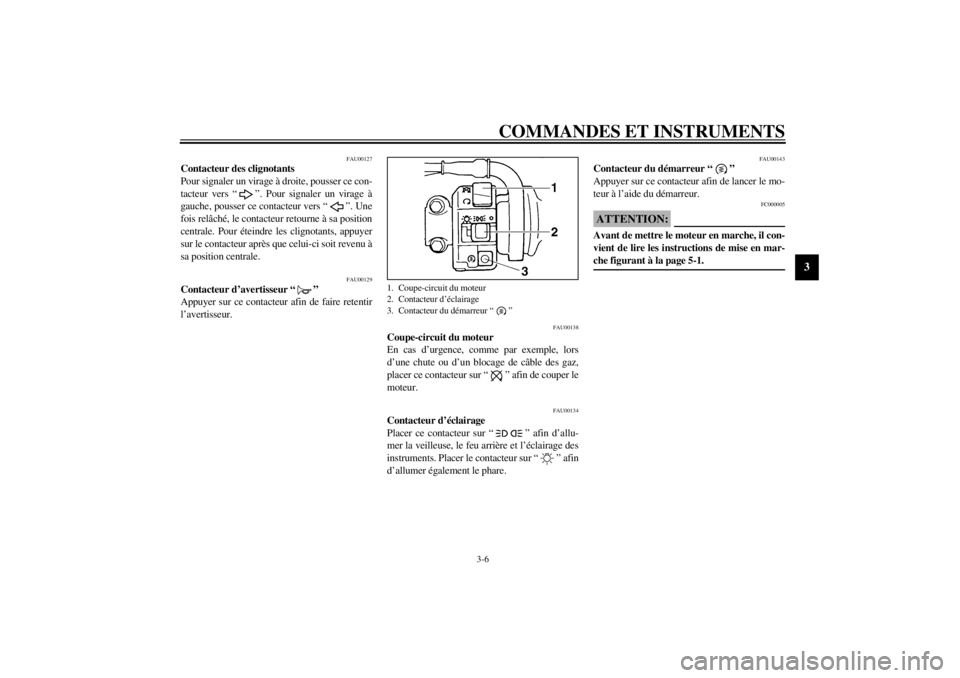

1. Coupe-circuit du moteur
2. Contacteur d’éclairage
3. Contacteur du démarreur “ ”
F_4tv.book Page 6 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-7
3
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-19.)
FAU00157
Sélecteur Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 6 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
FAU00161
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.
Le levier de frein est équipé d’une molette de ré-
glage de position. Pour régler la distance entre le
levier de frein et la poignée du guidon, tourner la
molette de réglage tout en éloignant le levier de
la poignée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur la
molette et la flèche sur le levier d’embrayage.
1. Levier d’embrayage
1. Sélecteur
1. Flèche
2. Molette de réglage de position du levier de frein
3. Levier de frein
a. Distance entre le levier de frein et la poignée
F_4tv.book Page 7 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-8
3
FAU00162
Pédale de frein La pédale de frein figure à la droite de la moto.
Pour actionner le frein arrière, appuyer sur la pé-
dale de frein.
FAU02935
Bouchon du réservoir de carburant Ouverture du bouchon du réservoir de car-
burant
Ouvrir le cache-serrure du bouchon du réservoir
de carburant, introduire la clé dans la serrure,
puis la tourner de 1/4 de tour dans le sens des
aiguilles d’une montre. La serrure est alors dé-
verrouillée et le bouchon du réservoir de carbu-
rant peut être ouvert.
Fermeture du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon du réservoir de carburant ne peut
être refermé si la clé ne se trouve pas dans la ser-
rure. De plus, la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé correcte-
ment. _
FWA00025
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est refermé correctement avant de dé-
marrer. _
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
F_4tv.book Page 8 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-9
3
FAU03753
Carburant S’assurer que le niveau de carburant soit suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_ l
Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon du carburant ris-
que de déborder lorsqu’il chauffe et se
dilate.
l
Éviter de renverser du carburant sur le
moteur chaud.
_
FAU00186
ATTENTION:_ l
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carburant
risque d’abîmer les surfaces peintes ou
les pièces en plastique.
l
Pour le modèle allemand uniquement :
s’il faut remplacer le bouchon du réser-
voir de carburant, veiller à se procurer
un bouchon de type identique.
_
FAU00191
N.B.:_ En cas de cognement ou de cliquetis, changer de
marque d’essence ou utiliser une essence d’un
indice d’octane supérieur. _
FAU00196
Durit de mise à l’air du réservoir de
carburant (uniquement pour le
modèle allemand) Avant d’utiliser la moto :l
S’assurer que la durit de mise à l’air du ré-
servoir de carburant est branchée correcte-
ment.
l
S’assurer que la durit n’est ni craquelée ni
autrement endommagée et la remplacer si
nécessaire.
l
S’assurer que l’extrémité de la durit n’est
pas bouchée et nettoyer si nécessaire.

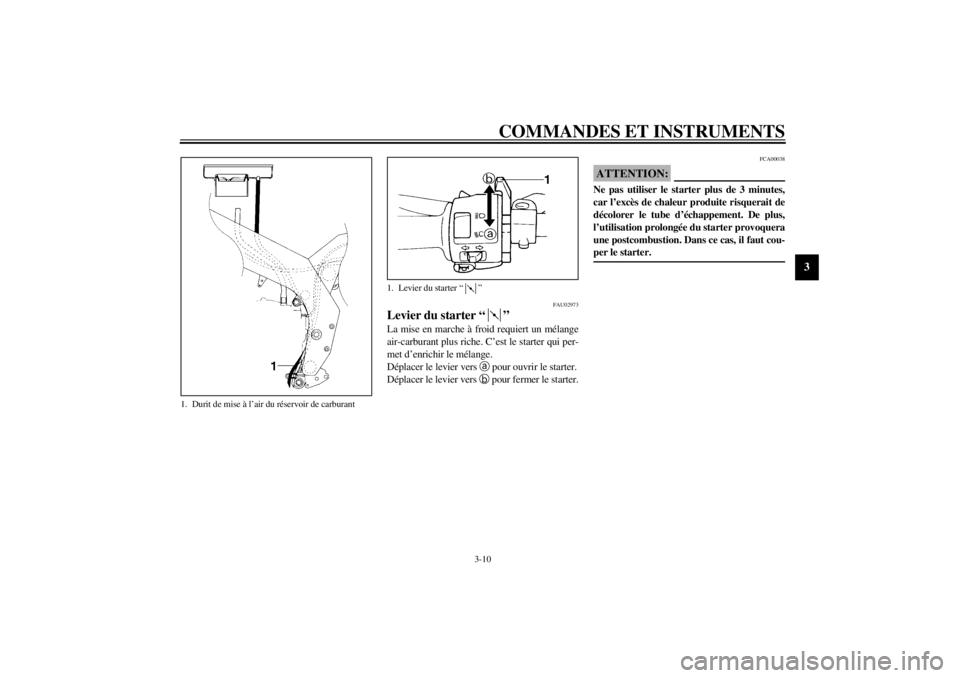

1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
Carburant recommandé :
Essence normale sans plomb avec un in-
dice d’octane recherche de 91 ou plus
Capacité du réservoir de carburant :
Quantité totale :
19 l
Quantité de la réserve :
3,1 l
F_4tv.book Page 9 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-10
3
FAU02973
Levier du starter “ ” La mise en marche à froid requiert un mélange
air-carburant plus riche. C’est le starter qui per-
met d’enrichir le mélange.
Déplacer le levier vers
a pour ouvrir le starter.
Déplacer le levier vers
b pour fermer le starter.
FCA00038
ATTENTION:_ Ne pas utiliser le starter plus de 3 minutes,
car l’excès de chaleur produite risquerait de
décolorer le tube d’échappement. De plus,
l’utilisation prolongée du starter provoquera
une postcombustion. Dans ce cas, il faut cou-
per le starter. _
1. Durit de mise à l’air du réservoir de carburant
1. Levier du starter “ ”
F_4tv.book Page 10 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-11
3
FAU01591

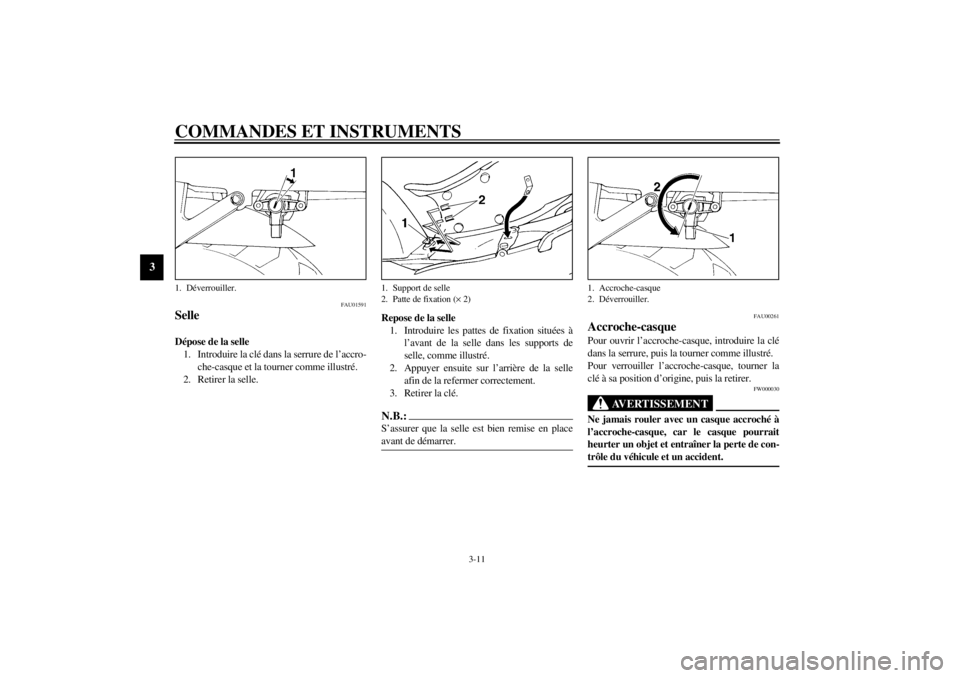

Selle Dépose de la selle
1. Introduire la clé dans la serrure de l’accro-
che-casque et la tourner comme illustré.
2. Retirer la selle.Repose de la selle
1. Introduire les pattes de fixation situées à
l’avant de la selle dans les supports de
selle, comme illustré.
2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.:_ S’assurer que la selle est bien remise en place
avant de démarrer. _
FAU00261
Accroche-casque Pour ouvrir l’accroche-casque, introduire la clé
dans la serrure, puis la tourner comme illustré.
Pour verrouiller l’accroche-casque, tourner la
clé à sa position d’origine, puis la retirer.
FW000030
AVERTISSEMENT
_ Ne jamais rouler avec un casque accroché à
l’accroche-casque, car le casque pourrait
heurter un objet et entraîner la perte de con-
trôle du véhicule et un accident. _

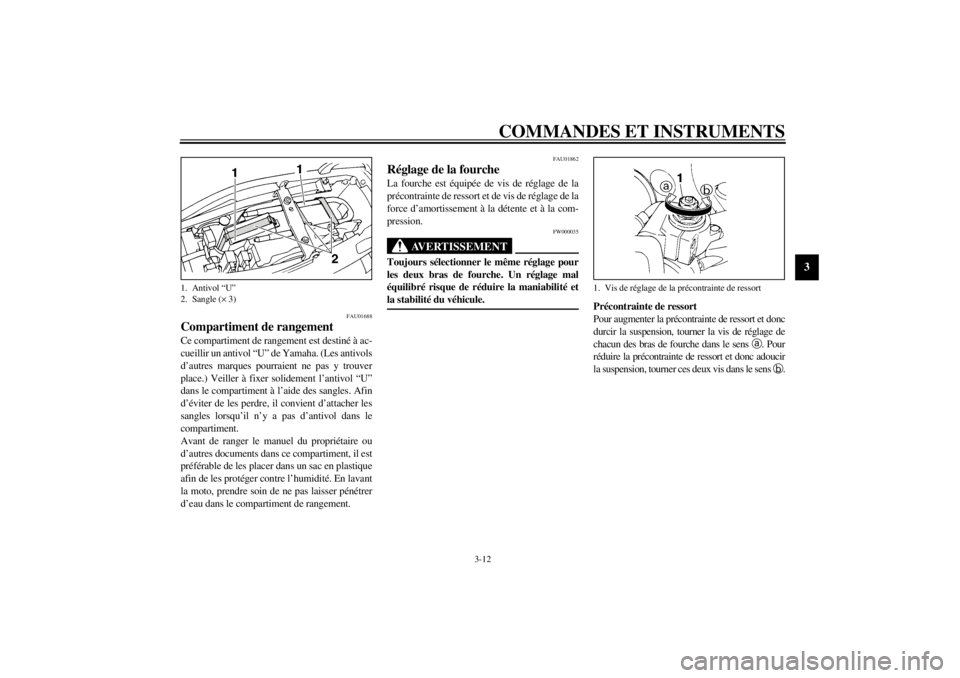

1. Déverrouiller.
1. Support de selle
2. Patte de fixation (´ 2)
1. Accroche-casque
2. Déverrouiller.
F_4tv.book Page 11 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-12
3
FAU01688
Compartiment de rangement Ce compartiment de rangement est destiné à ac-
cueillir un antivol “U” de Yamaha. (Les antivols
d’autres marques pourraient ne pas y trouver
place.) Veiller à fixer solidement l’antivol “U”
dans le compartiment à l’aide des sangles. Afin
d’éviter de les perdre, il convient d’attacher les
sangles lorsqu’il n’y a pas d’antivol dans le
compartiment.
Avant de ranger le manuel du propriétaire ou
d’autres documents dans ce compartiment, il est
préférable de les placer dans un sac en plastique
afin de les protéger contre l’humidité. En lavant
la moto, prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
FAU01862
Réglage de la fourche La fourche est équipée de vis de réglage de la
précontrainte de ressort et de vis de réglage de la
force d’amortissement à la détente et à la com-
pression.
FW000035
AVERTISSEMENT
_ Toujours sélectionner le même réglage pour
les deux bras de fourche. Un réglage mal
équilibré risque de réduire la maniabilité et
la stabilité du véhicule. _
Précontrainte de ressort
Pour augmenter la précontrainte de ressort et donc
durcir la suspension, tourner la vis de réglage de
chacun des bras de fourche dans le sens
a. Pour
réduire la précontrainte de ressort et donc adoucir
la suspension, tourner ces deux vis dans le sens
b.

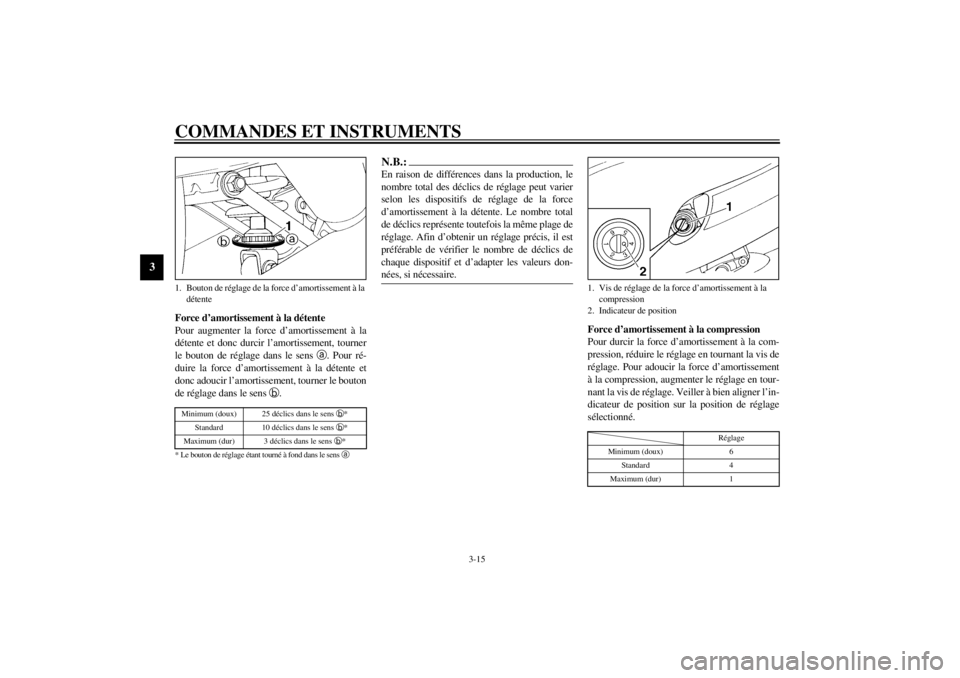

1. Antivol “U”
2. Sangle (´ 3)
1. Vis de réglage de la précontrainte de ressort
F_4tv.book Page 12 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-13
3
N.B.:_ Bien veiller à aligner la rainure de réglage figu-
rant sur le dispositif de réglage et le sommet du
bouchon de tube de fourche. _CI-01F
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à la
détente et donc durcir l’amortissement, tourner
la vis de réglage de chacun des bras de fourche
dans le sens
a. Pour réduire la force d’amortis-
sement à la détente et donc adoucir l’amortisse-
ment, tourner ces deux vis dans le sens
b.CI-02F
Force d’amortissement à la compression
Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement,
tourner la vis de réglage de chacun des bras de
fourche dans le sens
a. Pour réduire la force
d’amortissement à la compression et donc adou-
cir l’amortissement, tourner ces deux vis dans le
sens
b.CI-02F

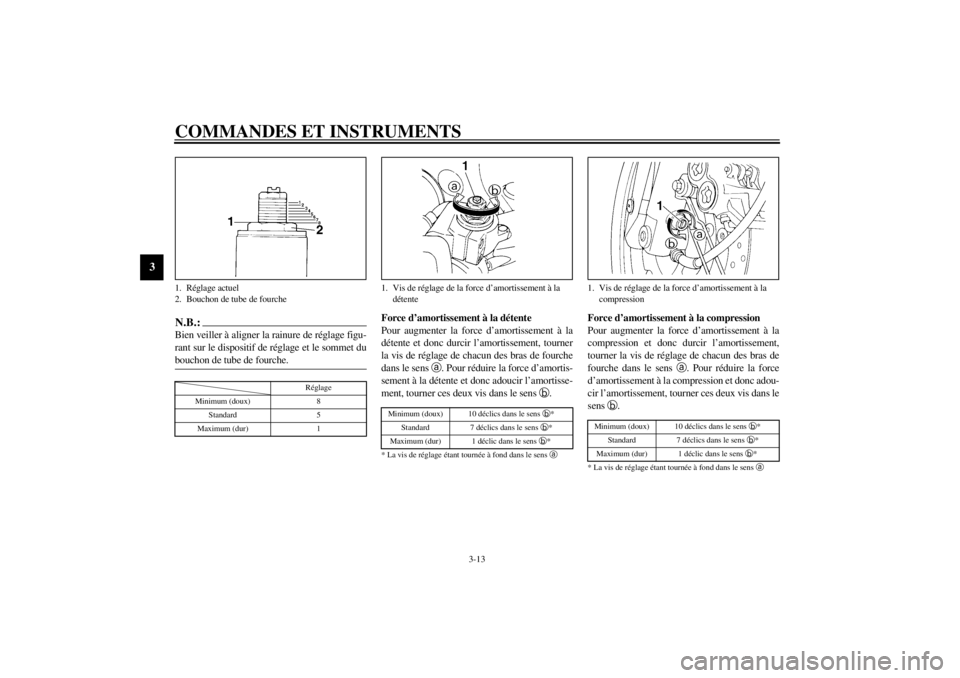

1. Réglage actuel
2. Bouchon de tube de fourche
Réglage
Minimum (doux) 8
Standard 5
Maximum (dur) 1
1. Vis de réglage de la force d’amortissement à la
détenteMinimum (doux) 10 déclics dans le sens
b*
Standard 7 déclics dans le sens
b*
Maximum (dur) 1 déclic dans le sens
b*
* La vis de réglage étant tournée à fond dans le sens
a
1. Vis de réglage de la force d’amortissement à la
compressionMinimum (doux) 10 déclics dans le sens
b*
Standard 7 déclics dans le sens
b*
Maximum (dur) 1 déclic dans le sens
b*
* La vis de réglage étant tournée à fond dans le sens
a
F_4tv.book Page 13 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-14
3

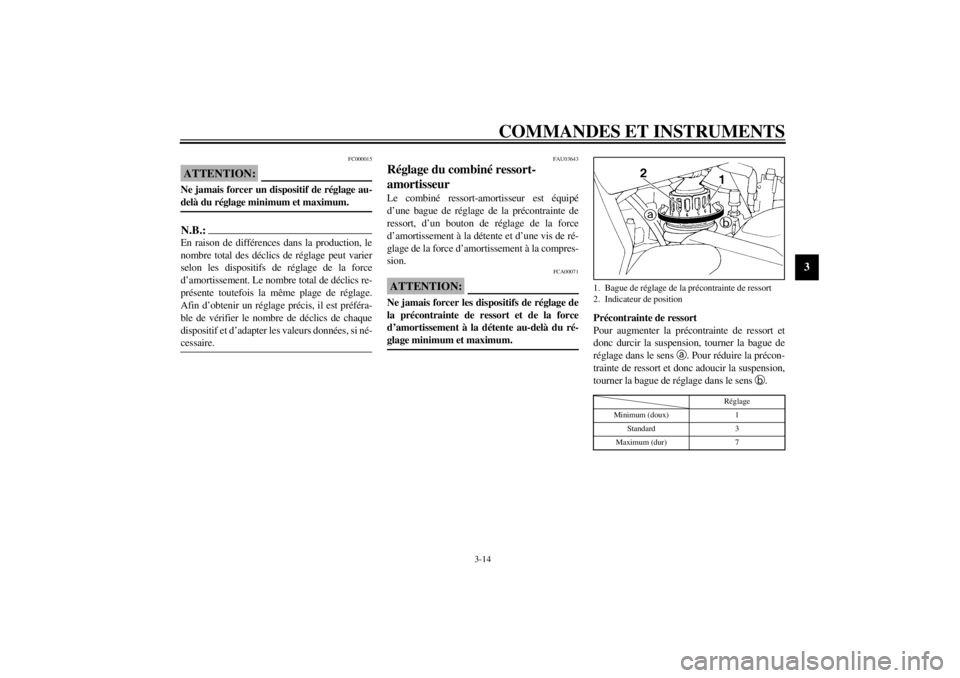

FC000015
ATTENTION:_ Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum. _N.B.:_ En raison de différences dans la production, le
nombre total des déclics de réglage peut varier
selon les dispositifs de réglage de la force
d’amortissement. Le nombre total de déclics re-
présente toutefois la même plage de réglage.
Afin d’obtenir un réglage précis, il est préféra-
ble de vérifier le nombre de déclics de chaque
dispositif et d’adapter les valeurs données, si né-
cessaire. _
FAU03643
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte de
ressort, d’un bouton de réglage de la force
d’amortissement à la détente et d’une vis de ré-
glage de la force d’amortissement à la compres-
sion.
FCA00071
ATTENTION:_ Ne jamais forcer les dispositifs de réglage de
la précontrainte de ressort et de la force
d’amortissement à la détente au-delà du ré-
glage minimum et maximum. _
Précontrainte de ressort
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, tourner la bague de
réglage dans le sens
a. Pour réduire la précon-
trainte de ressort et donc adoucir la suspension,
tourner la bague de réglage dans le sens
b.CI-01F1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
Réglage
Minimum (doux) 1
Standard 3
Maximum (dur) 7
F_4tv.book Page 14 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-15
3
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à la
détente et donc durcir l’amortissement, tourner
le bouton de réglage dans le sens
a. Pour ré-
duire la force d’amortissement à la détente et
donc adoucir l’amortissement, tourner le bouton
de réglage dans le sens
b.CI-03F
N.B.:_ En raison de différences dans la production, le
nombre total des déclics de réglage peut varier
selon les dispositifs de réglage de la force
d’amortissement à la détente. Le nombre total
de déclics représente toutefois la même plage de
réglage. Afin d’obtenir un réglage précis, il est
préférable de vérifier le nombre de déclics de
chaque dispositif et d’adapter les valeurs don-
nées, si nécessaire. _
Force d’amortissement à la compression
Pour durcir la force d’amortissement à la com-
pression, réduire le réglage en tournant la vis de
réglage. Pour adoucir la force d’amortissement
à la compression, augmenter le réglage en tour-
nant la vis de réglage. Veiller à bien aligner l’in-
dicateur de position sur la position de réglage
sélectionné.CI-01F
1. Bouton de réglage de la force d’amortissement à la
détenteMinimum (doux) 25 déclics dans le sens
b*
Standard 10 déclics dans le sens
b*
Maximum (dur) 3 déclics dans le sens
b*
* Le bouton de réglage étant tourné à fond dans le sens
a
1. Vis de réglage de la force d’amortissement à la
compression
2. Indicateur de position
Réglage
Minimum (doux) 6
Standard 4
Maximum (dur) 1
F_4tv.book Page 15 Wednesday, October 4, 2000 6:09 PM
