COMMANDES ET INSTRUMENTS
3-16
3
FAU00315
AVERTISSEMENT
_ Cet amortisseur contient de l’azote sous forte
pression. Lire attentivement et s’assurer de
bien comprendre les informations ci-dessous
avant de manipuler l’amortisseur. Le fabri-
cant décline toute responsabilité pour les
dommages matériels résultant d’une mau-
vaise manipulation.l
Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.
l
Ne pas approcher l’amortisseur d’une
flamme ou de toute autre source de cha-
leur. La pression du gaz augmenterait
excessivement et provoquerait un ris-
que d’explosion.
l
Ne déformer ni endommager la bon-
bonne de gaz d’aucune façon, car cela
risque d’amoindrir les performances
d’amortissement.
l
Toujours confier l’entretien de l’amor-
tisseur à un concessionnaire Yamaha.
_
F_4tv.book Page 16 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-17
3
FAU01580
Combinaisons de réglages recommandées pour les suspensions avant et arrière Le tableau ci-dessous fournit la combinaison de réglages de la fourche et du combiné ressort-amortisseur à adopter en fonction des conditions de charge.CI-05F
FC000015ATTENTION:_ Ne jamais forcer un dispositif de réglage au-delà du réglage minimum et maximum. _Condition de charge Réglage de fourche Réglage de combiné ressort-amortisseur
Précontrainte de
ressortForce
d’amortissement à la
compressionForce
d’amortissement à la
détentePrécontrainte de
ressortForce
d’amortissement à la
compressionForce
d’amortissement à la
détente
Conduite en solo 1 à 8 1 à 10 1 à 10 1 à 5 1 à 5 3 à 25
Conduite avec
passager1 à 8 1 à 10 1 à 10 3 à 7 4 à 6 3 à 10
F_4tv.book Page 17 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-18
3
FAU00324
Supports de sangle de fixation des
bagages Quatre supports de sangle de fixation des baga-
ges, dont deux retournables pour un meilleur ac-
cès, figurent sous la selle du passager.
FAU00330
Béquille latérale La béquille latérale est située sur le côté gauche
du cadre. Relever ou déployer la béquille laté-
rale avec le pied tout en maintenant la moto à la
verticale.N.B.:_ Le contacteur intégré à la béquille latérale fait
partie du système du coupe-circuit d’allumage,
qui coupe l’allumage dans certaines situations.
(Le fonctionnement du système du coupe-cir-
cuit d’allumage est expliqué plus bas.) _
FW000044
AVERTISSEMENT
_ Ne pas rouler avec la béquille latérale dé-
ployée ou lorsque la béquille ne se relève pas
correctement. Celle-ci pourrait toucher le sol
et distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le système de coupe-
circuit d’allumage de Yamaha permet de
rappeler au pilote qu’il doit relever la
béquille latérale avant de se mettre en route.
Il convient donc de contrôler régulièrement
ce système en procédant comme décrit ci-
après et de le faire réparer par un conces-
sionnaire Yamaha en cas de mauvais fonc-
tionnement. _
1. Support de sangle de fixation des bagages (´ 4)Gauche
Droit
F_4tv.book Page 18 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-19
3
FAU03720
Système du coupe-circuit d’allumage Le système du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille latérale,
d’embrayage et de point mort, remplit les fonc-
tions suivantes.l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que la
béquille latérale est relevée mais que le le-
vier d’embrayage n’est pas actionné.
l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que le le-
vier d’embrayage est actionné mais que la
béquille latérale n’a pas été relevée.
l
Il coupe le moteur lorsqu’une vitesse est
engagée et que l’on déploie la béquille la-
térale.
Contrôler régulièrement le fonctionnement du
système du coupe-circuit d’allumage en effec-
tuant le procédé suivant.
FW000045
AVERTISSEMENT
_ Si un mauvais fonctionnement est constaté,
faire contrôler le système par un concession-
naire Yamaha avant de démarrer. _F_4tv.book Page 19 Wednesday, October 4, 2000 6:09 PM

COMMANDES ET INSTRUMENTS
3-20
3
CD-01F
Le moteur coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “ ”.
3. Tourner la clé de contact sur “ON”.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer.
12. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
NON
N.B.:Ce contrôle est le plus fiable lorsque effectué le moteur
chaud.
OUIOUI NON
Ce système est en ordre.
La moto peut être utilisée.
OUI NON
F_4tv.book Page 20 Wednesday, October 4, 2000 6:09 PM

F_4tv.book Page 21 Wednesday, October 4, 2000 6:09 PM

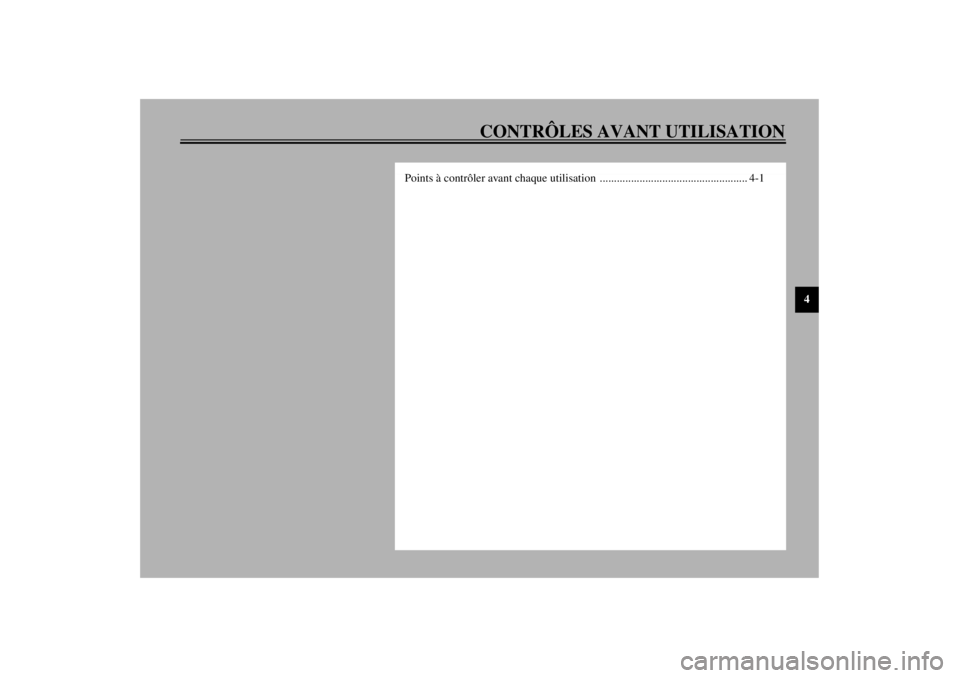

CONTRÔLES AVANT UTILISATION
4
Points à contrôler avant chaque utilisation .................................................... 4-1
F_4tv.book Page 1 Wednesday, October 4, 2000 6:09 PM

4-1
4
FAU01114
4-CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certains organes vitaux peuvent présenter rapidement et de façon subite des
signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une fuite
quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrê-
mement important de vérifier les points suivants avant chaque randonnée.
FAU03439
Points à contrôler avant chaque utilisation
CO-01F
DESCRIPTION CONTRÔLES PAGE
Carburant• Contrôler le niveau de carburant dans le réservoir de carburant.
• Refaire le plein si nécessaire.
• S’assurer que la canalisation de carburant.3-9
Huile moteur• Contrôler le niveau d’huile dans le moteur.
• Si nécessaire, ajouter de l’huile du type recommandé jusqu’au niveau spécifié.
• Contrôler le véhicule afin de s’assurer qu’il n’y a pas de fuite d’huile.6-10
Liquide de refroidissement• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau
spécifié.
• Contrôler le circuit de refroidissement et s’assurer qu’il n’y a pas de fuite.6-13 et 6-14
Frein avant• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-27 et 6-28
Frein arrière• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-25 à 6-28
Embrayage• Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Régler si nécessaire.6-25
F_4tv.book Page 1 Wednesday, October 4, 2000 6:09 PM

CONTRÔLES AVANT UTILISATION4-2
4
N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _Poignée des gaz• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier la poignée des gaz, le boîtier et le câble.
• Contrôler le jeu.
• Si un réglage est nécessaire, le confier à un concessionnaire Yamaha.6-20
Câbles de commande• S’assurer que le fonctionnement est régulier.
• Lubrifier si nécessaire.6-31
Chaîne de transmission• Contrôler la tension de la chaîne.
• Régler si nécessaire.
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire.6-29
Roues et pneus• S’assurer du bon état.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-21 à 6-24
Pédale de frein et sélecteur• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-32
Levier de frein et d’embrayage• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-32
Béquille latérale• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier le pivot.6-32
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont serrés correctement.
• Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Contacteur de la béquille latérale• Contrôler le fonctionnement du système du coupe-circuit d’allumage.
• En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-18 DESCRIPTION CONTRÔLES PAGE
F_4tv.book Page 2 Wednesday, October 4, 2000 6:09 PM

CONTRÔLES AVANT UTILISATION
4-3
4
FWA00033
AVERTISSEMENT
_ Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et
réparer avant d’utiliser le véhicule. _ F_4tv.book Page 3 Wednesday, October 4, 2000 6:09 PM
