vid parkering, ska du alltid kontrollera
säkerheten vid den bakre delen av
fordonet och det omgivande området
direkt med en okulärbesiktning:
I bilden över parkeringsplatsen (eller
garaget) som visas på skärmen, kan de
bakre slut- och distansstödlinjerna visas
i linje på skärmen, men de kanske inte
är helt i linje på marken.
När du kommer in i ett
parkeringsutrymme med
avskiljningslinje bara på ena sidan kan
det verka som om den och fordonets
breddriktlinje är parallella på monitorn,
men det behöver de inte vara så på
marken.

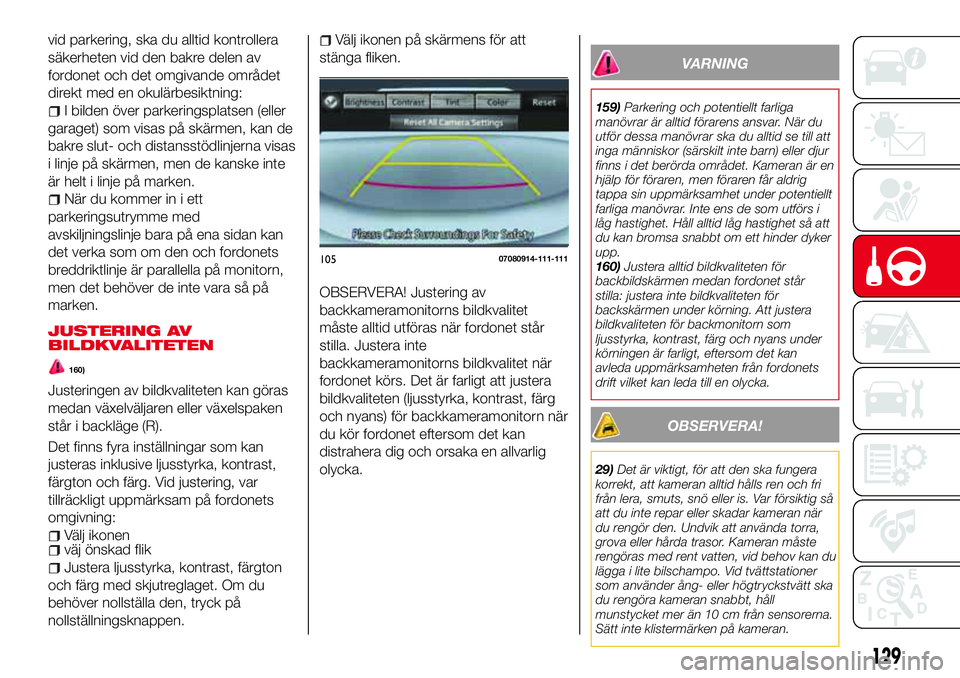

JUSTERING AV
BILDKVALITETEN
160)
Justeringen av bildkvaliteten kan göras
medan växelväljaren eller växelspaken
står i backläge (R).
Det finns fyra inställningar som kan
justeras inklusive ljusstyrka, kontrast,
färgton och färg. Vid justering, var
tillräckligt uppmärksam på fordonets
omgivning:
Välj ikonenväj önskad flik
Justera ljusstyrka, kontrast, färgton
och färg med skjutreglaget. Om du
behöver nollställa den, tryck på
nollställningsknappen.
Välj ikonen på skärmens för att
stänga fliken.
OBSERVERA! Justering av
backkameramonitorns bildkvalitet
måste alltid utföras när fordonet står
stilla. Justera inte
backkameramonitorns bildkvalitet när
fordonet körs. Det är farligt att justera
bildkvaliteten (ljusstyrka, kontrast, färg
och nyans) för backkameramonitorn när
du kör fordonet eftersom det kan
distrahera dig och orsaka en allvarlig
olycka.
VARNING
159)Parkering och potentiellt farliga
manövrar är alltid förarens ansvar. När du
utför dessa manövrar ska du alltid se till att
inga människor (särskilt inte barn) eller djur
finns i det berörda området. Kameran är en
hjälp för föraren, men föraren får aldrig
tappa sin uppmärksamhet under potentiellt
farliga manövrar. Inte ens de som utförs i
låg hastighet. Håll alltid låg hastighet så att
du kan bromsa snabbt om ett hinder dyker
upp.
160)Justera alltid bildkvaliteten för
backbildskärmen medan fordonet står
stilla: justera inte bildkvaliteten för
backskärmen under körning. Att justera
bildkvaliteten för backmonitorn som
ljusstyrka, kontrast, färg och nyans under
körningen är farligt, eftersom det kan
avleda uppmärksamheten från fordonets
drift vilket kan leda till en olycka.
OBSERVERA!
29)Det är viktigt, för att den ska fungera
korrekt, att kameran alltid hålls ren och fri
från lera, smuts, snö eller is. Var försiktig så
att du inte repar eller skadar kameran när
du rengör den. Undvik att använda torra,
grova eller hårda trasor. Kameran måste
rengöras med rent vatten, vid behov kan du
lägga i lite bilschampo. Vid tvättstationer
som använder ång- eller högtryckstvätt ska
du rengöra kameran snabbt, håll
munstycket mer än 10 cm från sensorerna.
Sätt inte klistermärken på kameran.
10507080914-111-111
129

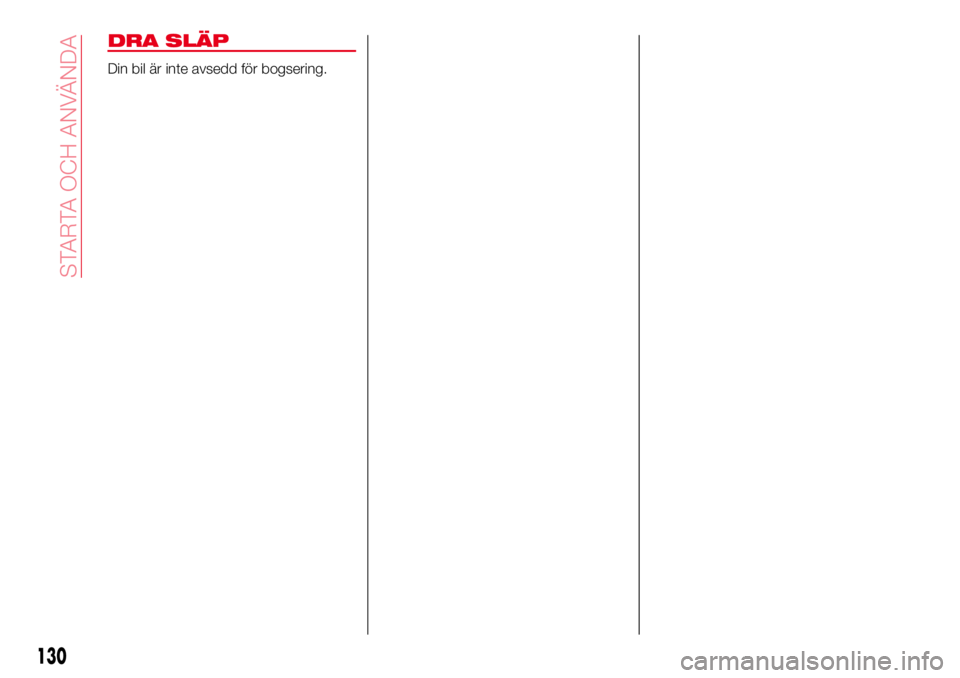

DRA SLÄP
Din bil är inte avsedd för bogsering.
130
STARTA OCH ANVÄNDA

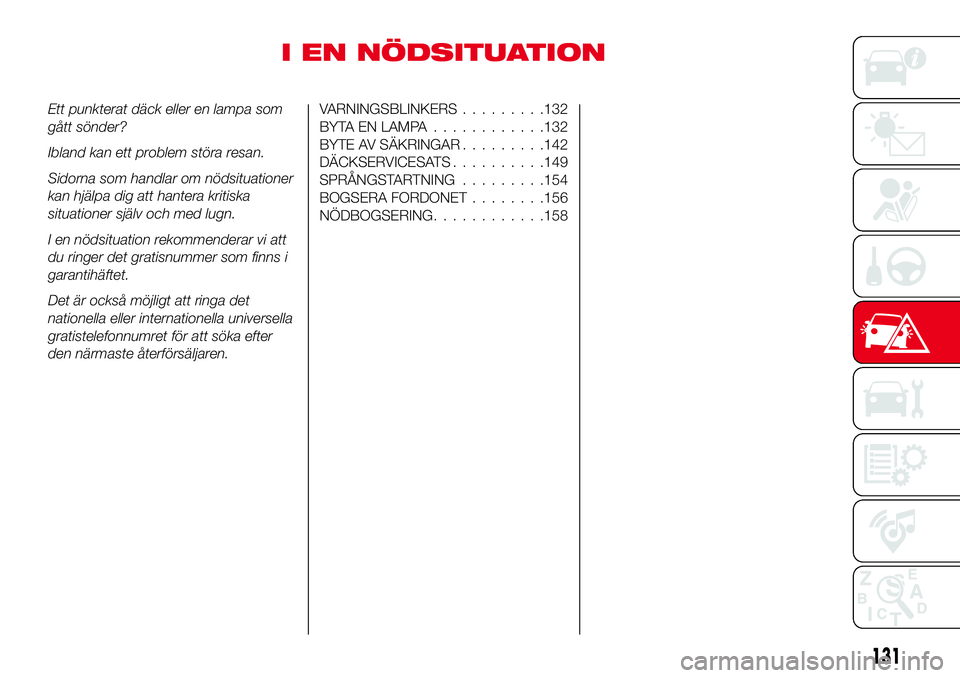

I EN NÖDSITUATION
Ett punkterat däck eller en lampa som
gått sönder?
Ibland kan ett problem störa resan.
Sidorna som handlar om nödsituationer
kan hjälpa dig att hantera kritiska
situationer själv och med lugn.
I en nödsituation rekommenderar vi att
du ringer det gratisnummer som finns i
garantihäftet.
Det är också möjligt att ringa det
nationella eller internationella universella
gratistelefonnumret för att söka efter
den närmaste återförsäljaren.VARNINGSBLINKERS.........132
BYTA EN LAMPA............132
BYTE AV SÄKRINGAR.........142
DÄCKSERVICESATS..........149
SPRÅNGSTARTNING.........154
BOGSERA FORDONET........156
NÖDBOGSERING............158
131

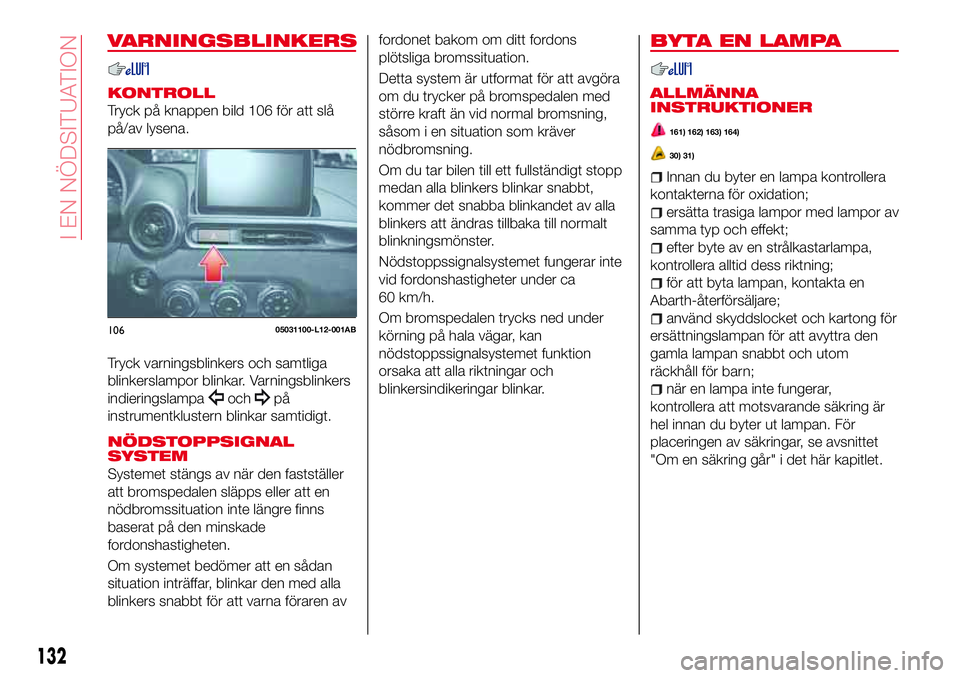

VARNINGSBLINKERS
KONTROLL
Tryck på knappen bild 106 för att slå
på/av lysena.
Tryck varningsblinkers och samtliga
blinkerslampor blinkar. Varningsblinkers
indieringslampa
ochpå
instrumentklustern blinkar samtidigt.
NÖDSTOPPSIGNAL
SYSTEM
Systemet stängs av när den fastställer
att bromspedalen släpps eller att en
nödbromssituation inte längre finns
baserat på den minskade
fordonshastigheten.
Om systemet bedömer att en sådan
situation inträffar, blinkar den med alla
blinkers snabbt för att varna föraren avfordonet bakom om ditt fordons
plötsliga bromssituation.
Detta system är utformat för att avgöra
om du trycker på bromspedalen med
större kraft än vid normal bromsning,
såsom i en situation som kräver
nödbromsning.
Om du tar bilen till ett fullständigt stopp
medan alla blinkers blinkar snabbt,
kommer det snabba blinkandet av alla
blinkers att ändras tillbaka till normalt
blinkningsmönster.
Nödstoppssignalsystemet fungerar inte
vid fordonshastigheter under ca
60 km/h.
Om bromspedalen trycks ned under
körning på hala vägar, kan
nödstoppssignalsystemet funktion
orsaka att alla riktningar och
blinkersindikeringar blinkar.
BYTA EN LAMPA
ALLMÄNNA
INSTRUKTIONER
161) 162) 163) 164)
30) 31)
Innan du byter en lampa kontrollera
kontakterna för oxidation;
ersätta trasiga lampor med lampor av
samma typ och effekt;
efter byte av en strålkastarlampa,
kontrollera alltid dess riktning;
för att byta lampan, kontakta en
Abarth-återförsäljare;
använd skyddslocket och kartong för
ersättningslampan för att avyttra den
gamla lampan snabbt och utom
räckhåll för barn;
när en lampa inte fungerar,
kontrollera att motsvarande säkring är
hel innan du byter ut lampan. För
placeringen av säkringar, se avsnittet
"Om en säkring går" i det här kapitlet.
10605031100-L12-001AB
132
I EN NÖDSITUATION

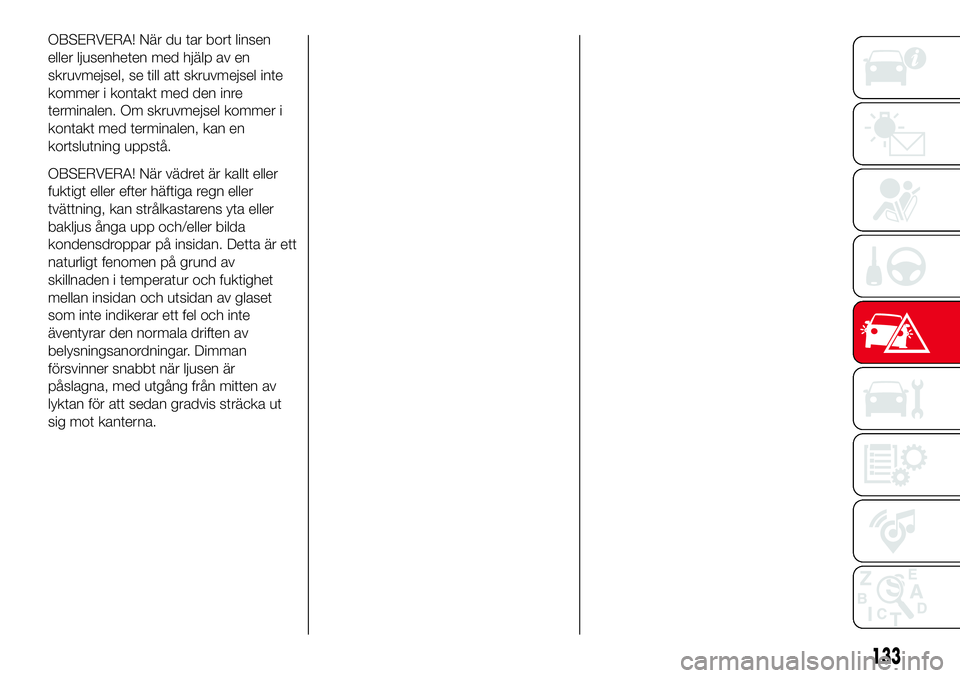

OBSERVERA! När du tar bort linsen
eller ljusenheten med hjälp av en
skruvmejsel, se till att skruvmejsel inte
kommer i kontakt med den inre
terminalen. Om skruvmejsel kommer i
kontakt med terminalen, kan en
kortslutning uppstå.
OBSERVERA! När vädret är kallt eller
fuktigt eller efter häftiga regn eller
tvättning, kan strålkastarens yta eller
bakljus ånga upp och/eller bilda
kondensdroppar på insidan. Detta är ett
naturligt fenomen på grund av
skillnaden i temperatur och fuktighet
mellan insidan och utsidan av glaset
som inte indikerar ett fel och inte
äventyrar den normala driften av
belysningsanordningar. Dimman
försvinner snabbt när ljusen är
påslagna, med utgång från mitten av
lyktan för att sedan gradvis sträcka ut
sig mot kanterna.
133

Exteriörbelysning
Glödlampor Typ Effekt
Främre positioner(versioner med strålkastare med
full-LED)Full-LED
(*)—
(versioner med halogena
strålkastare)W5W 5 W
Helljus(versioner med strålkastare med
full-LED)Full-LED
(*)—
Halvljus/varselljus (DRL)(versioner med halogena
strålkastare)H15 55/15 W
Varselljus (DRL)(versioner med strålkastare med
full-LED)Full-LED
(*)—
Halvljus(versioner med strålkastare med
full-LED)Full-LED
(*)—
(versioner med halogena
strålkastare)H11 55 W
Riktningsindikationssljus fram WY21W 21 W
Riktningsindikationssljus sida
WY5W
(**)5W
DimframljusH11 55 W
Bakre parkeringsljus
Full-LED
(*)—
Bromsljus
Full-LED
(*)—
3:e stop
Full-LED
(*)—
(*) LED är en förkortning för Light Emitting Diode (ljusdiod).
(**) Det går inte att byta glödlampa eftersom den är inbyggd i enheten. Byt ut enheten.
134
I EN NÖDSITUATION

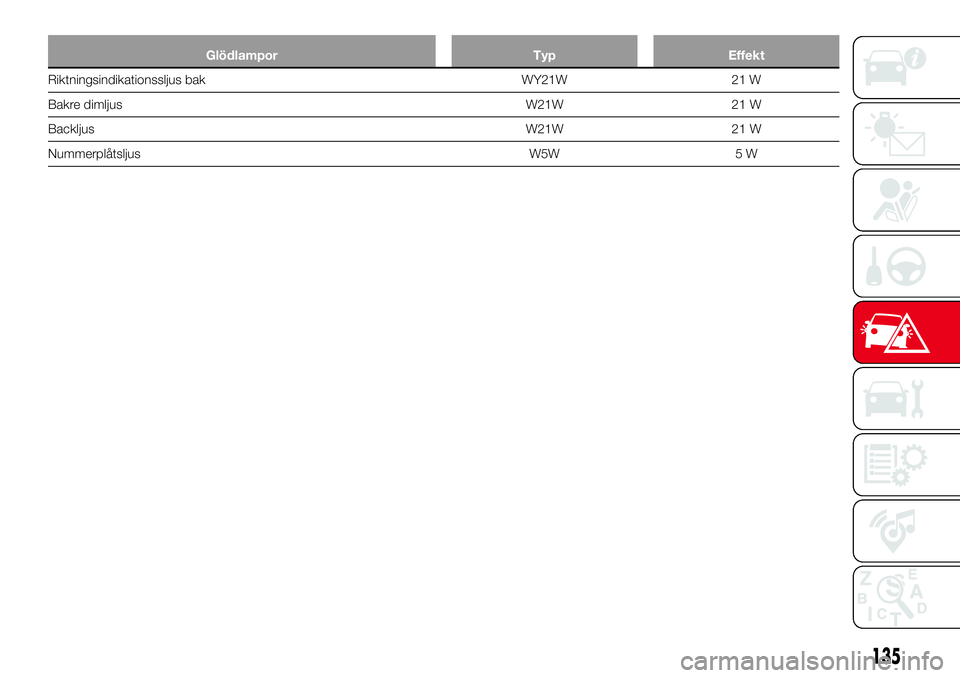

Glödlampor Typ Effekt
Riktningsindikationssljus bak WY21W 21 W
Bakre dimljus W21W 21 W
BackljusW21W 21 W
Nummerplåtsljus W5W 5 W
135

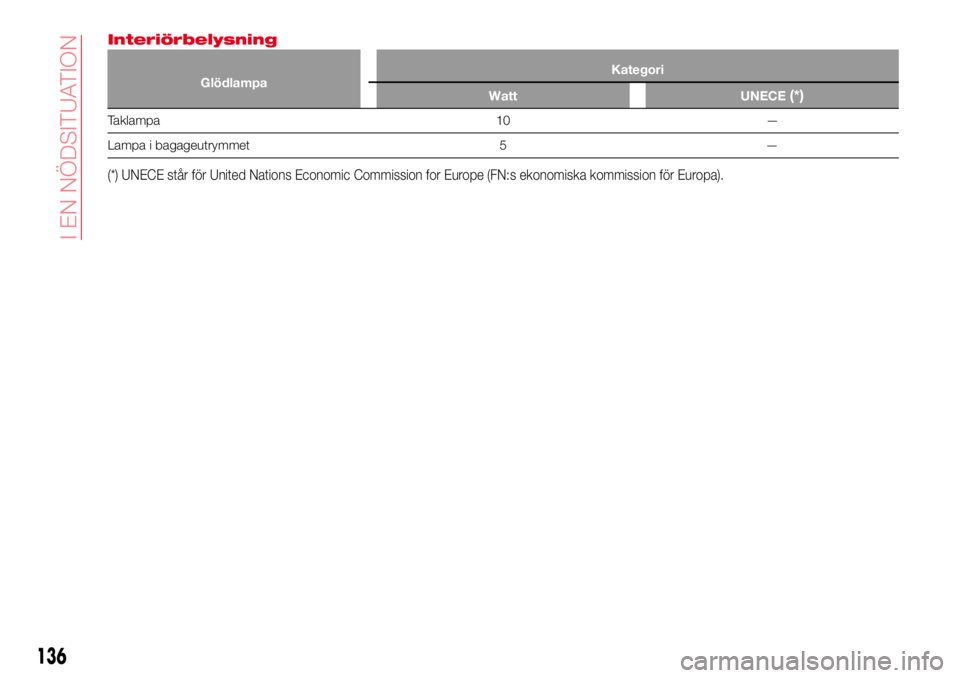

Interiörbelysning
GlödlampaKategori
Watt UNECE(*)
Taklampa 10 —
Lampa i bagageutrymmet 5 —
(*) UNECE står för United Nations Economic Commission for Europe (FN:s ekonomiska kommission för Europa).
136
I EN NÖDSITUATION

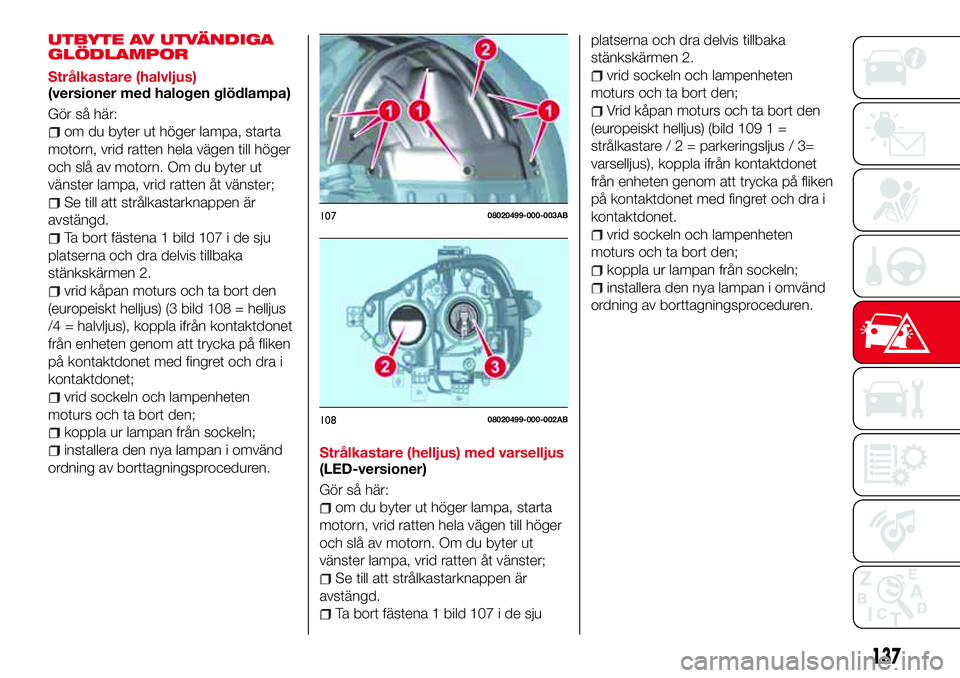

UTBYTE AV UTVÄNDIGA
GLÖDLAMPOR
Strålkastare (halvljus)
(versioner med halogen glödlampa)
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Se till att strålkastarknappen är
avstängd.
Ta bort fästena 1 bild 107 i de sju
platserna och dra delvis tillbaka
stänkskärmen 2.
vrid kåpan moturs och ta bort den
(europeiskt helljus) (3 bild 108 = helljus
/4 = halvljus), koppla ifrån kontaktdonet
från enheten genom att trycka på fliken
på kontaktdonet med fingret och dra i
kontaktdonet;
vrid sockeln och lampenheten
moturs och ta bort den;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.Strålkastare (helljus) med varselljus
(LED-versioner)
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Se till att strålkastarknappen är
avstängd.
Ta bort fästena 1 bild 107 i de sjuplatserna och dra delvis tillbaka
stänkskärmen 2.
vrid sockeln och lampenheten
moturs och ta bort den;
Vrid kåpan moturs och ta bort den
(europeiskt helljus) (bild 109 1 =
strålkastare/2=parkeringsljus / 3=
varselljus), koppla ifrån kontaktdonet
från enheten genom att trycka på fliken
på kontaktdonet med fingret och dra i
kontaktdonet.
vrid sockeln och lampenheten
moturs och ta bort den;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
10708020499-000-003AB
10808020499-000-002AB
137

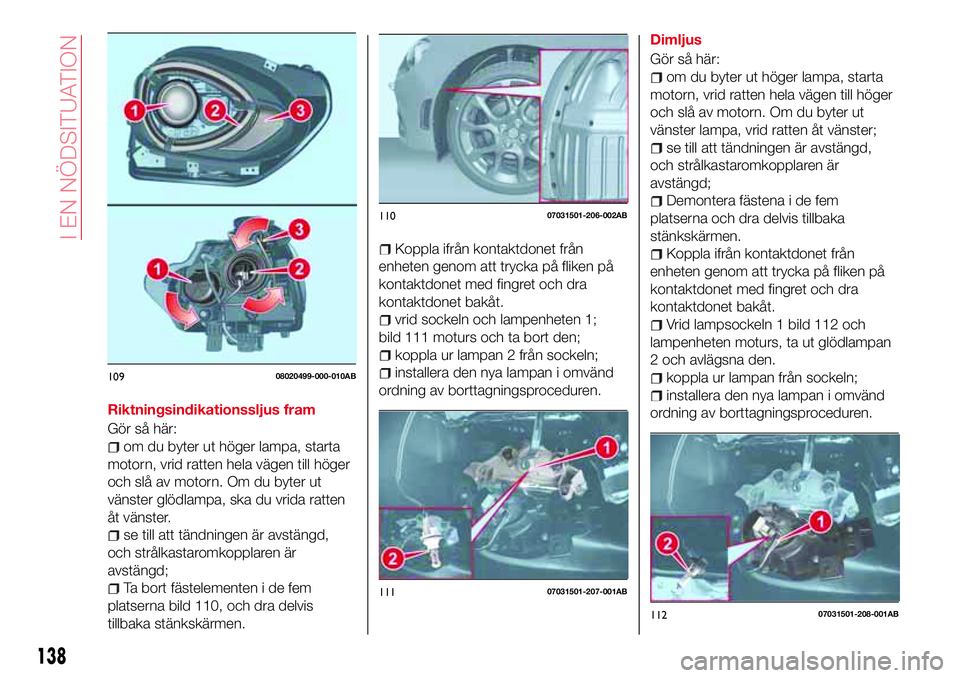

Riktningsindikationssljus fram
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster glödlampa, ska du vrida ratten
åt vänster.
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Ta bort fästelementen i de fem
platserna bild 110, och dra delvis
tillbaka stänkskärmen.
Koppla ifrån kontaktdonet från
enheten genom att trycka på fliken på
kontaktdonet med fingret och dra
kontaktdonet bakåt.
vrid sockeln och lampenheten 1;
bild 111 moturs och ta bort den;
koppla ur lampan 2 från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.Dimljus
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Demontera fästena i de fem
platserna och dra delvis tillbaka
stänkskärmen.
Koppla ifrån kontaktdonet från
enheten genom att trycka på fliken på
kontaktdonet med fingret och dra
kontaktdonet bakåt.
Vrid lampsockeln 1 bild 112 och
lampenheten moturs, ta ut glödlampan
2 och avlägsna den.
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB
11207031501-208-001AB
138
