Abarth 124 Spider 2016 Käyttö- ja huolto-ohjekirja (in Finnish)

TOIMITETUT VANTEET JA RENKAAT
Vanteet Vakiorengas Talvirengas
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Kuormaindeksi ja nopeussymboli: 84Q/84S/84H/84V/84W
179

PAINOT
Omapaino (manuaalivaihteisto): 1060 kg
Omapaino (automaattivaihteisto): 1080 kg
180
TEKNISET TIEDOT

MITAT
Mitat on annettu millimetreinä ja koskevat ajoneuvoa, jossa on perusrenkaat. Korkeus on mitattu auton ollessa ilman kuormaa.
TAVARATILAN TILAVUUS:140 litraa
ABCDE F
4,054 (*) / 4 075 (**) 2 310 1 233 1 496 1 740 1 503
(*) Ilman rekisterikilven telinettä / (**) Rekisterikilven telineellä.
15910000555-122-333AB
181

NESTETILAVUUDET
Kohde Tilavuudet
Polttoainesäiliä (litraa)45
Moottoriöljy (ilman öljynsuodattimen vaihtoa) (litraa) 3,2
Moottoriöljy (öljynsuodattimen vaihdon kanssa) (litraa) 3,8
Jäähdytysneste (manuaalisella vaihteistolla varustetut versiot) (litraa)
7,2
(*)/ 6,7(**)
Jäähdytysneste (automaattivaihteistolla varustetut versiot) (litraa)
7,1(*)/ 6,5(**)
Manuaalisen vaihteiston öljy (litraa) 2,1
Automaattivaihteiston öljy (litraa) 7,5
Takatasauspyörästön öljy (litraa) 0,6
LSD-öljy (litraa)0,6
Jarruneste (& kytkinneste) (litraa) 0,55
(*) Versiot, joissa on vasemmanpuoleinen ohjaus.
(**) Versiot, joissa on oikeanpuoleinen ohjaus.
182
TEKNISET TIEDOT

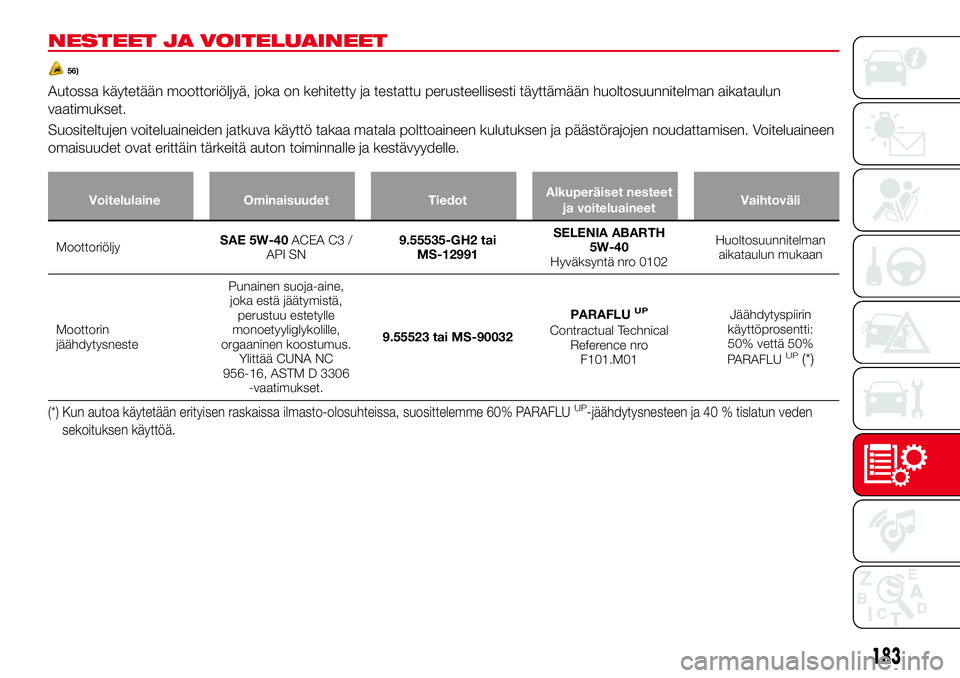

NESTEET JA VOITELUAINEET
56)
Autossa käytetään moottoriöljyä, joka on kehitetty ja testattu perusteellisesti täyttämään huoltosuunnitelman aikataulun
vaatimukset.
Suositeltujen voiteluaineiden jatkuva käyttö takaa matala polttoaineen kulutuksen ja päästörajojen noudattamisen. Voiteluaineen
omaisuudet ovat erittäin tärkeitä auton toiminnalle ja kestävyydelle.
Voitelulaine Ominaisuudet TiedotAlkuperäiset nesteet
ja voiteluaineetVaihtoväli
MoottoriöljySAE 5W-40ACEA C3 /
API SN9.55535-GH2 tai
MS-12991SELENIA ABARTH
5W-40
Hyväksyntä nro 0102Huoltosuunnitelman
aikataulun mukaan
Moottorin
jäähdytysnestePunainen suoja-aine,
joka estä jäätymistä,
perustuu estetylle
monoetyyliglykolille,
orgaaninen koostumus.
Ylittää CUNA NC
956-16, ASTM D 3306
-vaatimukset.9.55523 tai MS-90032PARAFLU
UP
Contractual Technical
Reference nro
F101.M01Jäähdytyspiirin
käyttöprosentti:
50% vettä 50%
PARAFLU
UP(*)
(*) Kun autoa käytetään erityisen raskaissa ilmasto-olosuhteissa, suosittelemme 60% PARAFLUUP-jäähdytysnesteen ja 40 % tislatun veden
sekoituksen käyttöä.
183

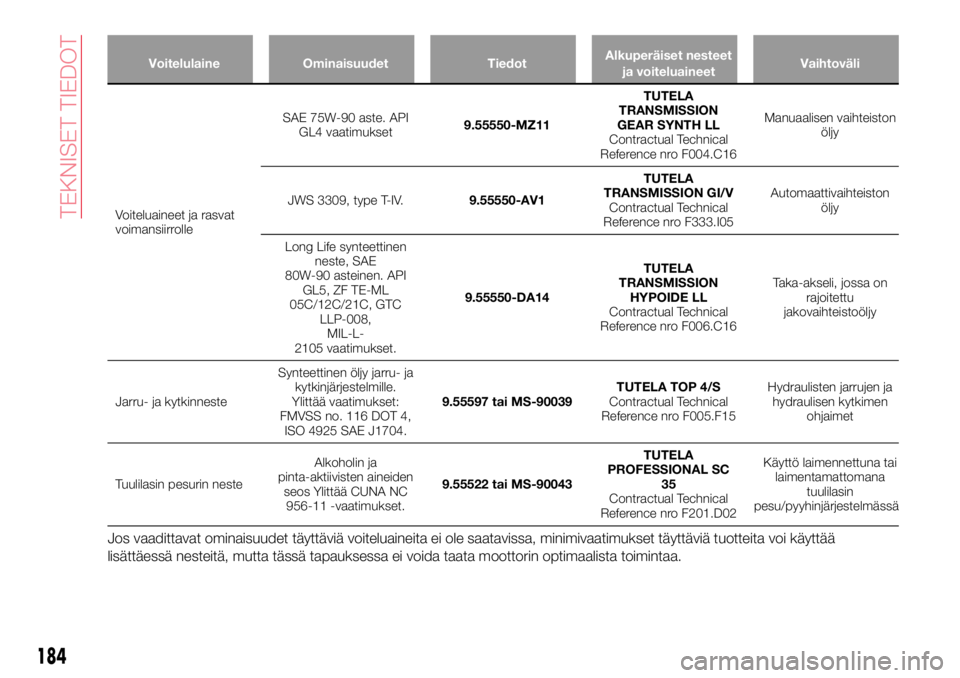

Voitelulaine Ominaisuudet TiedotAlkuperäiset nesteet
ja voiteluaineetVaihtoväli
Voiteluaineet ja rasvat
voimansiirrolleSAE 75W-90 aste. API
GL4 vaatimukset9.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference nro F004.C16Manuaalisen vaihteiston
öljy
JWS 3309, type T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference nro F333.I05Automaattivaihteiston
öljy
Long Life synteettinen
neste, SAE
80W-90 asteinen. API
GL5, ZF TE-ML
05C/12C/21C, GTC
LLP-008,
MIL-L-
2105 vaatimukset.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference nro F006.C16Taka-akseli, jossa on
rajoitettu
jakovaihteistoöljy
Jarru- ja kytkinnesteSynteettinen öljy jarru- ja
kytkinjärjestelmille.
Ylittää vaatimukset:
FMVSS no. 116 DOT 4,
ISO 4925 SAE J1704.9.55597 tai MS-90039TUTELA TOP 4/S
Contractual Technical
Reference nro F005.F15Hydraulisten jarrujen ja
hydraulisen kytkimen
ohjaimet
Tuulilasin pesurin nesteAlkoholin ja
pinta-aktiivisten aineiden
seos Ylittää CUNA NC
956-11 -vaatimukset.9.55522 tai MS-90043TUTELA
PROFESSIONAL SC
35
Contractual Technical
Reference nro F201.D02Käyttö laimennettuna tai
laimentamattomana
tuulilasin
pesu/pyyhinjärjestelmässä
Jos vaadittavat ominaisuudet täyttäviä voiteluaineita ei ole saatavissa, minimivaatimukset täyttäviä tuotteita voi käyttää
lisättäessä nesteitä, mutta tässä tapauksessa ei voida taata moottorin optimaalista toimintaa.
184
TEKNISET TIEDOT

VAROITUS
56)Muiden kuin yllämainitut omaisuudet omaavien tuotteiden käyttö voi vahingoittaa moottoria, eikä takuu kata sitä.
185

SUORITUSKYKY
Huippunopeus auton sisäänajojakson jälkeen.
Versio km/h
1.4 Turbo MultiAir 170 HV232 (*) / 229 (**)
(*) Mallit, joissa on manuaalinen vaihteisto
(**) Mallit, joissa on automaattivaihteisto
186
TEKNISET TIEDOT

POLTTOAINEENKULUTUS
Alla olevassa taulukossa annetut polttoainekulutuksen arvot määritetään tiettyjen EU-direktiivien määräämien
tyyppihyväksyntätestien perusteella.
VAROITUS Reittityyppi, liikenneolosuhteet, sääolosuhteet, ajotapa, auton yleinen kunto, varustetaso (perus- ja lisävarusteet),
ilmastointijärjestelmän käyttö, kuorma, kattoteline ja muut ilmanvastukseen vaikuttavat tilanteet saattavat aiheuttaa eri
polttoainekulutuksen kuin, mitä on mitattu. Polttoaineenkulutus tasaantuu, kun autolla on ajettu ensimmäiset 3000 km.
POLTTOAINEENKULUTUS NYKYISEN EU-DIREKTIIVIN MUKAAN (litraa/100 km)
Versio Kaupunki Maantieajo Yhdistetty
1.4 Turbo MultiAir 170 HV8,5 (*) / 9,1 (**) 5,1 (*) / 5,2 (**) 6,4 (*) / 6,6 (**)
(*) Mallit, joissa on manuaalinen vaihteisto
(**) Mallit, joissa on automaattivaihteisto
187

CO2-PÄÄSTÖT
Seuraavassa taulukossa olevat CO2-päästöjen tasot viittaavat yhdistettyyn kulutukseen.
VersioCO2-PÄÄSTÖT VOIMASSA OLEVAN EU-DIREKTIIVIN MUKAAN
(g/km)
1.4 Turbo MultiAir 170 HV148 (*) / 153 (**)
(*) Mallit, joissa on manuaalinen vaihteisto
(**) Mallit, joissa on automaattivaihteisto
188
TEKNISET TIEDOT
