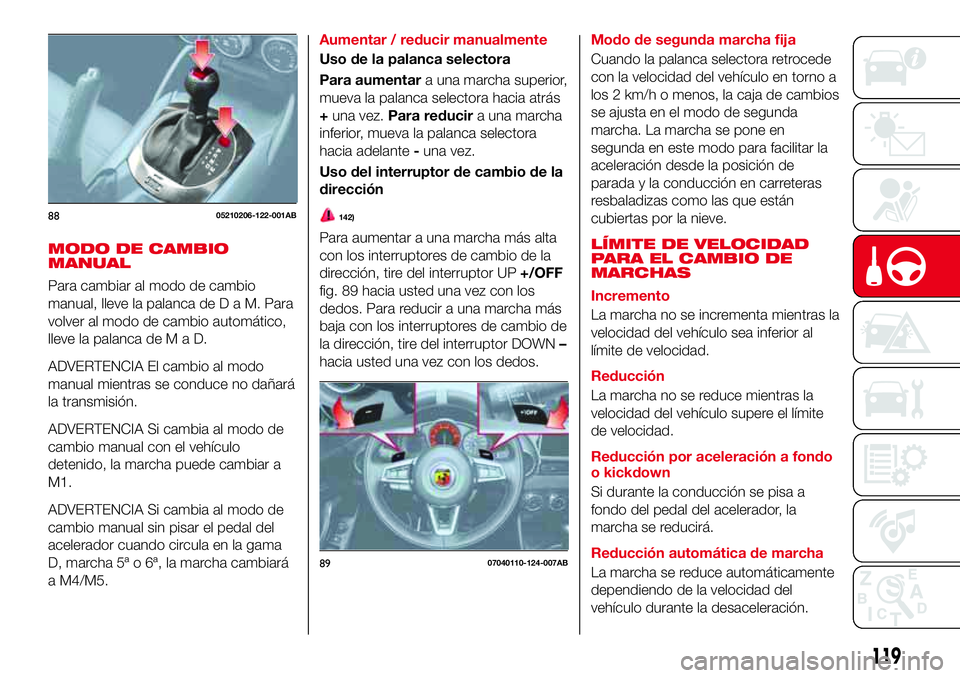

MODO DE CAMBIO
MANUAL
Para cambiar al modo de cambio
manual, lleve la palanca deDaM.Para
volver al modo de cambio automático,
lleve la palanca deMaD.
ADVERTENCIA El cambio al modo
manual mientras se conduce no dañará
la transmisión.
ADVERTENCIA Si cambia al modo de
cambio manual con el vehículo
detenido, la marcha puede cambiar a
M1.
ADVERTENCIA Si cambia al modo de
cambio manual sin pisar el pedal del
acelerador cuando circula en la gama
D, marcha 5ª o 6ª, la marcha cambiará
a M4/M5.
Aumentar / reducir manualmente
Uso de la palanca selectora
Para aumentara una marcha superior,
mueva la palanca selectora hacia atrás
+una vez.Para reducira una marcha
inferior, mueva la palanca selectora
hacia adelante-una vez.
Uso del interruptor de cambio de la
dirección
142)
Para aumentar a una marcha más alta
con los interruptores de cambio de la
dirección, tire del interruptor UP+/OFF
fig. 89 hacia usted una vez con los
dedos. Para reducir a una marcha más
baja con los interruptores de cambio de
la dirección, tire del interruptor DOWN–
hacia usted una vez con los dedos.Modo de segunda marcha fija
Cuando la palanca selectora retrocede
con la velocidad del vehículo en torno a
los 2 km/h o menos, la caja de cambios
se ajusta en el modo de segunda
marcha. La marcha se pone en
segunda en este modo para facilitar la
aceleración desde la posición de
parada y la conducción en carreteras
resbaladizas como las que están
cubiertas por la nieve.LÍMITE DE VELOCIDAD
PARA EL CAMBIO DE
MARCHAS
Incremento
La marcha no se incrementa mientras la
velocidad del vehículo sea inferior al
límite de velocidad.
Reducción
La marcha no se reduce mientras la
velocidad del vehículo supere el límite
de velocidad.
Reducción por aceleración a fondo
o kickdown
Si durante la conducción se pisa a
fondo del pedal del acelerador, la
marcha se reducirá.
Reducción automática de marcha
La marcha se reduce automáticamente
dependiendo de la velocidad del
vehículo durante la desaceleración.
8805210206-122-001AB
8907040110-124-007AB
119

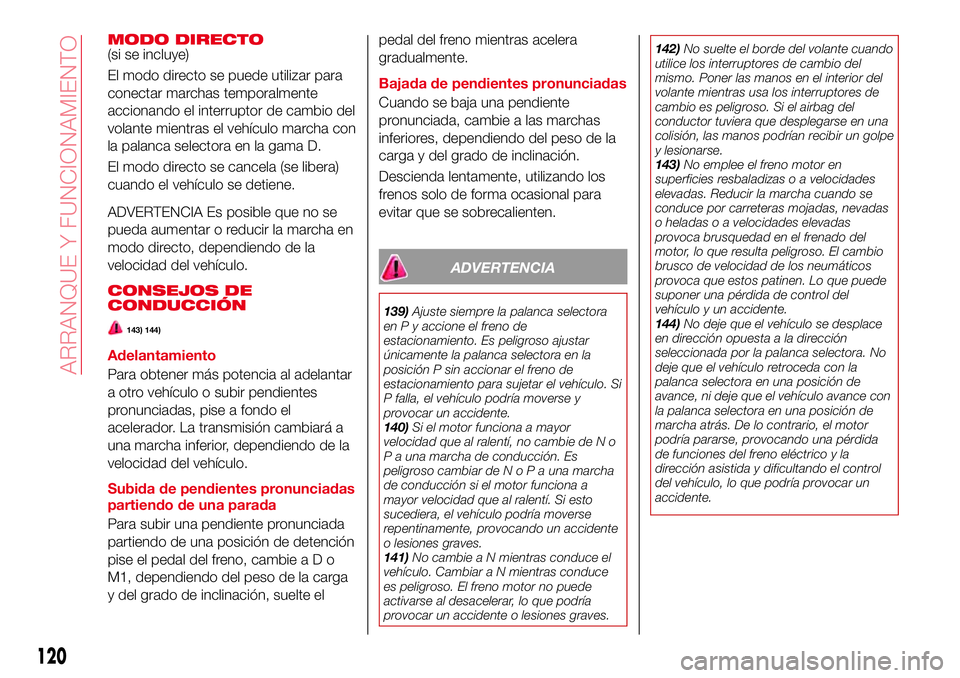

MODO DIRECTO(si se incluye)
El modo directo se puede utilizar para
conectar marchas temporalmente
accionando el interruptor de cambio del
volante mientras el vehículo marcha con
la palanca selectora en la gama D.
El modo directo se cancela (se libera)
cuando el vehículo se detiene.
ADVERTENCIA Es posible que no se
pueda aumentar o reducir la marcha en
modo directo, dependiendo de la
velocidad del vehículo.
CONSEJOS DE
CONDUCCIÓN
143) 144)
Adelantamiento
Para obtener más potencia al adelantar
a otro vehículo o subir pendientes
pronunciadas, pise a fondo el
acelerador. La transmisión cambiará a
una marcha inferior, dependiendo de la
velocidad del vehículo.
Subida de pendientes pronunciadas
partiendo de una parada
Para subir una pendiente pronunciada
partiendo de una posición de detención
pise el pedal del freno, cambieaDo
M1, dependiendo del peso de la carga
y del grado de inclinación, suelte elpedal del freno mientras acelera
gradualmente.
Bajada de pendientes pronunciadas
Cuando se baja una pendiente
pronunciada, cambie a las marchas
inferiores, dependiendo del peso de la
carga y del grado de inclinación.
Descienda lentamente, utilizando los
frenos solo de forma ocasional para
evitar que se sobrecalienten.
ADVERTENCIA
139)Ajuste siempre la palanca selectora
en P y accione el freno de
estacionamiento. Es peligroso ajustar
únicamente la palanca selectora en la
posición P sin accionar el freno de
estacionamiento para sujetar el vehículo. Si
P falla, el vehículo podría moverse y
provocar un accidente.
140)Si el motor funciona a mayor
velocidad que al ralentí, no cambie de N o
P a una marcha de conducción. Es
peligroso cambiar deNoPaunamarcha
de conducción si el motor funciona a
mayor velocidad que al ralentí. Si esto
sucediera, el vehículo podría moverse
repentinamente, provocando un accidente
o lesiones graves.
141)No cambie a N mientras conduce el
vehículo. Cambiar a N mientras conduce
es peligroso. El freno motor no puede
activarse al desacelerar, lo que podría
provocar un accidente o lesiones graves.142)No suelte el borde del volante cuando
utilice los interruptores de cambio del
mismo. Poner las manos en el interior del
volante mientras usa los interruptores de
cambio es peligroso. Si el airbag del
conductor tuviera que desplegarse en una
colisión, las manos podrían recibir un golpe
y lesionarse.
143)No emplee el freno motor en
superficies resbaladizas o a velocidades
elevadas. Reducir la marcha cuando se
conduce por carreteras mojadas, nevadas
o heladas o a velocidades elevadas
provoca brusquedad en el frenado del
motor, lo que resulta peligroso. El cambio
brusco de velocidad de los neumáticos
provoca que estos patinen. Lo que puede
suponer una pérdida de control del
vehículo y un accidente.
144)No deje que el vehículo se desplace
en dirección opuesta a la dirección
seleccionada por la palanca selectora. No
deje que el vehículo retroceda con la
palanca selectora en una posición de
avance, ni deje que el vehículo avance con
la palanca selectora en una posición de
marcha atrás. De lo contrario, el motor
podría pararse, provocando una pérdida
de funciones del freno eléctrico y la
dirección asistida y dificultando el control
del vehículo, lo que podría provocar un
accidente.
120
ARRANQUE Y FUNCIONAMIENTO

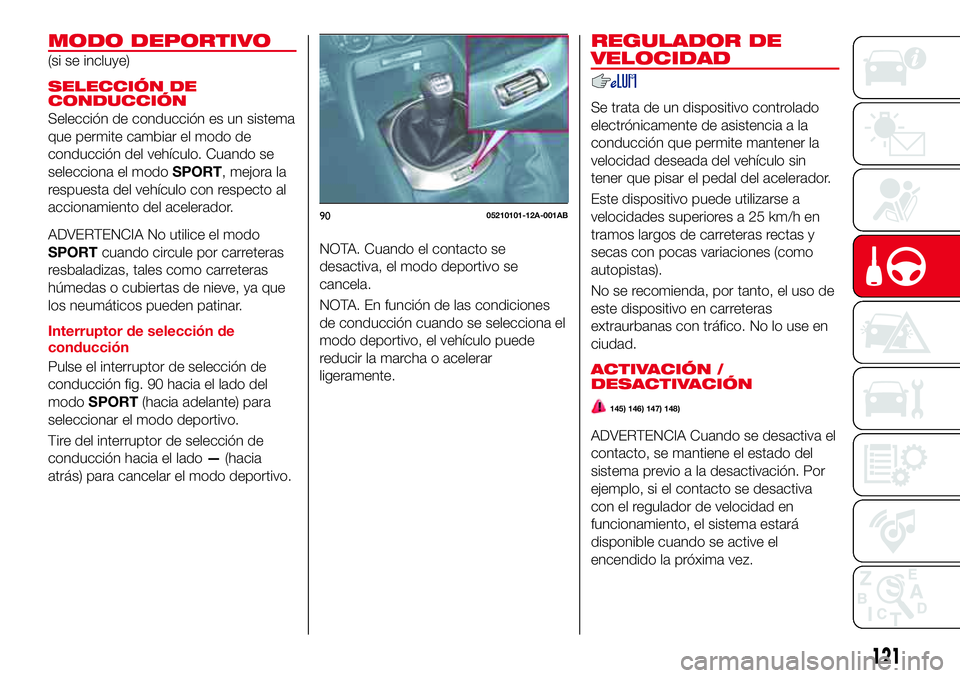

MODO DEPORTIVO
(si se incluye)
SELECCIÓN DE
CONDUCCIÓN
Selección de conducción es un sistema
que permite cambiar el modo de
conducción del vehículo. Cuando se
selecciona el modoSPORT, mejora la
respuesta del vehículo con respecto al
accionamiento del acelerador.
ADVERTENCIA No utilice el modo
SPORTcuando circule por carreteras
resbaladizas, tales como carreteras
húmedas o cubiertas de nieve, ya que
los neumáticos pueden patinar.
Interruptor de selección de
conducción
Pulse el interruptor de selección de
conducción fig. 90 hacia el lado del
modoSPORT(hacia adelante) para
seleccionar el modo deportivo.
Tire del interruptor de selección de
conducción hacia el lado—(hacia
atrás) para cancelar el modo deportivo.NOTA. Cuando el contacto se
desactiva, el modo deportivo se
cancela.
NOTA. En función de las condiciones
de conducción cuando se selecciona el
modo deportivo, el vehículo puede
reducir la marcha o acelerar
ligeramente.
REGULADOR DE
VELOCIDAD
Se trata de un dispositivo controlado
electrónicamente de asistencia a la
conducción que permite mantener la
velocidad deseada del vehículo sin
tener que pisar el pedal del acelerador.
Este dispositivo puede utilizarse a
velocidades superiores a 25 km/h en
tramos largos de carreteras rectas y
secas con pocas variaciones (como
autopistas).
No se recomienda, por tanto, el uso de
este dispositivo en carreteras
extraurbanas con tráfico. No lo use en
ciudad.
ACTIVACIÓN /
DESACTIVACIÓN
145) 146) 147) 148)
ADVERTENCIA Cuando se desactiva el
contacto, se mantiene el estado del
sistema previo a la desactivación. Por
ejemplo, si el contacto se desactiva
con el regulador de velocidad en
funcionamiento, el sistema estará
disponible cuando se active el
encendido la próxima vez.
9005210101-12A-001AB
121

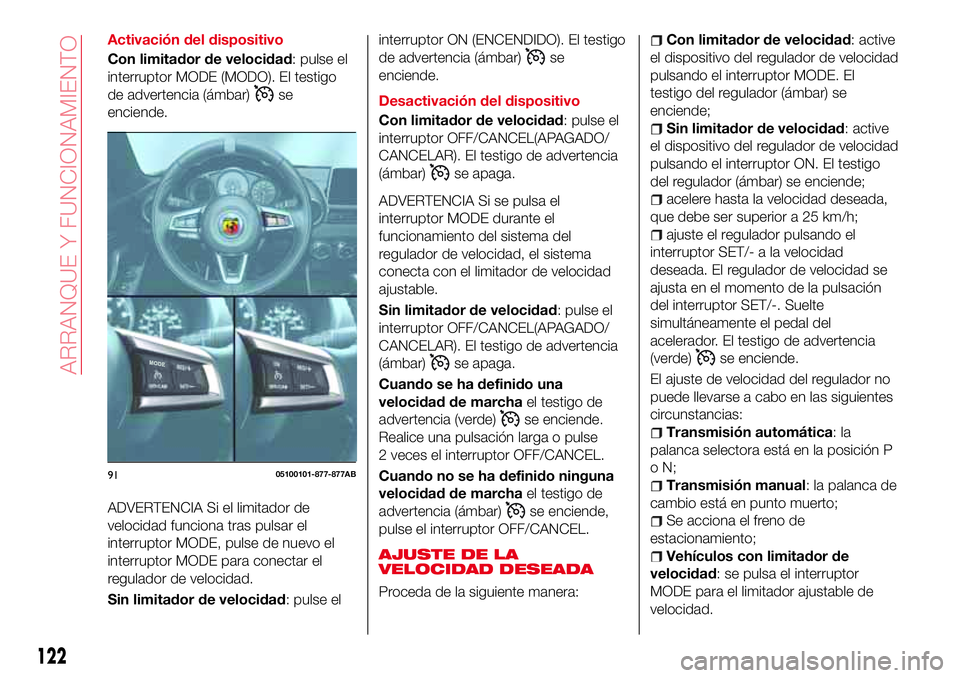

Activación del dispositivo
Con limitador de velocidad: pulse el
interruptor MODE (MODO). El testigo
de advertencia (ámbar)
se
enciende.
ADVERTENCIA Si el limitador de
velocidad funciona tras pulsar el
interruptor MODE, pulse de nuevo el
interruptor MODE para conectar el
regulador de velocidad.
Sin limitador de velocidad: pulse elinterruptor ON (ENCENDIDO). El testigo
de advertencia (ámbar)
se
enciende.
Desactivación del dispositivo
Con limitador de velocidad: pulse el
interruptor OFF/CANCEL(APAGADO/
CANCELAR). El testigo de advertencia
(ámbar)
se apaga.
ADVERTENCIA Si se pulsa el
interruptor MODE durante el
funcionamiento del sistema del
regulador de velocidad, el sistema
conecta con el limitador de velocidad
ajustable.
Sin limitador de velocidad: pulse el
interruptor OFF/CANCEL(APAGADO/
CANCELAR). El testigo de advertencia
(ámbar)
se apaga.
Cuando se ha definido una
velocidad de marchael testigo de
advertencia (verde)
se enciende.
Realice una pulsación larga o pulse
2 veces el interruptor OFF/CANCEL.
Cuando no se ha definido ninguna
velocidad de marchael testigo de
advertencia (ámbar)
se enciende,
pulse el interruptor OFF/CANCEL.
AJUSTE DE LA
VELOCIDAD DESEADA
Proceda de la siguiente manera:
Con limitador de velocidad: active
el dispositivo del regulador de velocidad
pulsando el interruptor MODE. El
testigo del regulador (ámbar) se
enciende;
Sin limitador de velocidad: active
el dispositivo del regulador de velocidad
pulsando el interruptor ON. El testigo
del regulador (ámbar) se enciende;
acelere hasta la velocidad deseada,
que debe ser superior a 25 km/h;
ajuste el regulador pulsando el
interruptor SET/- a la velocidad
deseada. El regulador de velocidad se
ajusta en el momento de la pulsación
del interruptor SET/-. Suelte
simultáneamente el pedal del
acelerador. El testigo de advertencia
(verde)
se enciende.
El ajuste de velocidad del regulador no
puede llevarse a cabo en las siguientes
circunstancias:
Transmisión automática:la
palanca selectora está en la posición P
oN;
Transmisión manual: la palanca de
cambio está en punto muerto;
Se acciona el freno de
estacionamiento;
Vehículos con limitador de
velocidad: se pulsa el interruptor
MODE para el limitador ajustable de
velocidad.
9105100101-877-877AB
122
ARRANQUE Y FUNCIONAMIENTO

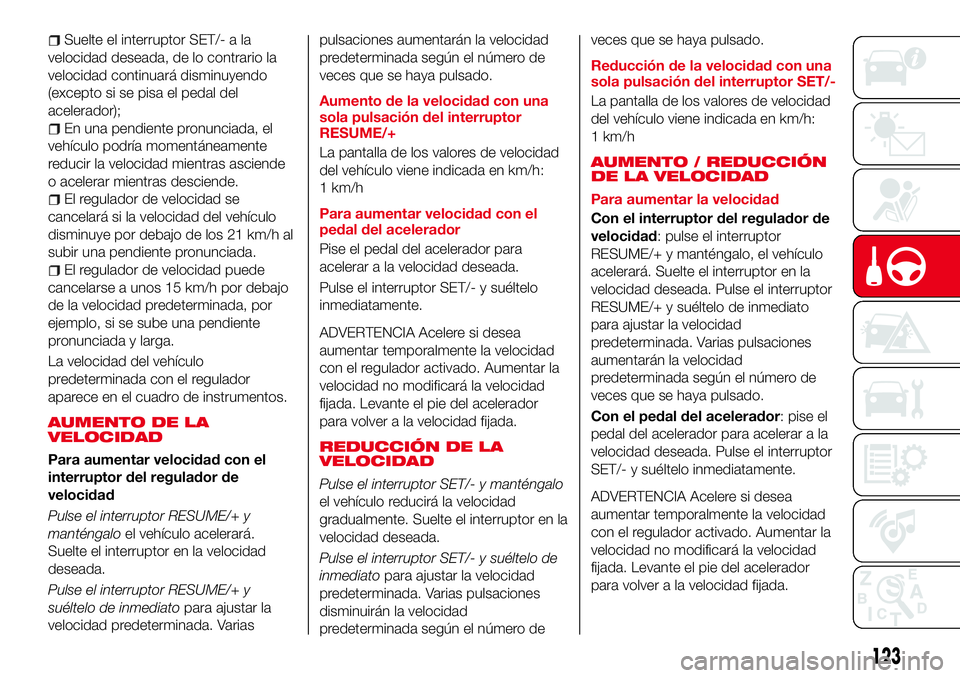

Suelte el interruptor SET/- a la
velocidad deseada, de lo contrario la
velocidad continuará disminuyendo
(excepto si se pisa el pedal del
acelerador);
En una pendiente pronunciada, el
vehículo podría momentáneamente
reducir la velocidad mientras asciende
o acelerar mientras desciende.
El regulador de velocidad se
cancelará si la velocidad del vehículo
disminuye por debajo de los 21 km/h al
subir una pendiente pronunciada.
El regulador de velocidad puede
cancelarse a unos 15 km/h por debajo
de la velocidad predeterminada, por
ejemplo, si se sube una pendiente
pronunciada y larga.
La velocidad del vehículo
predeterminada con el regulador
aparece en el cuadro de instrumentos.
AUMENTO DE LA
VELOCIDAD
Para aumentar velocidad con el
interruptor del regulador de
velocidad
Pulse el interruptor RESUME/+ y
manténgaloel vehículo acelerará.
Suelte el interruptor en la velocidad
deseada.
Pulse el interruptor RESUME/+ y
suéltelo de inmediatopara ajustar la
velocidad predeterminada. Variaspulsaciones aumentarán la velocidad
predeterminada según el número de
veces que se haya pulsado.
Aumento de la velocidad con una
sola pulsación del interruptor
RESUME/+
La pantalla de los valores de velocidad
del vehículo viene indicada en km/h:
1 km/h
Para aumentar velocidad con el
pedal del acelerador
Pise el pedal del acelerador para
acelerar a la velocidad deseada.
Pulse el interruptor SET/- y suéltelo
inmediatamente.
ADVERTENCIA Acelere si desea
aumentar temporalmente la velocidad
con el regulador activado. Aumentar la
velocidad no modificará la velocidad
fijada. Levante el pie del acelerador
para volver a la velocidad fijada.
REDUCCIÓN DE LA
VELOCIDAD
Pulse el interruptor SET/- y manténgalo
el vehículo reducirá la velocidad
gradualmente. Suelte el interruptor en la
velocidad deseada.
Pulse el interruptor SET/- y suéltelo de
inmediatopara ajustar la velocidad
predeterminada. Varias pulsaciones
disminuirán la velocidad
predeterminada según el número deveces que se haya pulsado.
Reducción de la velocidad con una
sola pulsación del interruptor SET/-
La pantalla de los valores de velocidad
del vehículo viene indicada en km/h:
1 km/h
AUMENTO / REDUCCIÓN
DE LA VELOCIDAD
Para aumentar la velocidad
Con el interruptor del regulador de
velocidad: pulse el interruptor
RESUME/+ y manténgalo, el vehículo
acelerará. Suelte el interruptor en la
velocidad deseada. Pulse el interruptor
RESUME/+ y suéltelo de inmediato
para ajustar la velocidad
predeterminada. Varias pulsaciones
aumentarán la velocidad
predeterminada según el número de
veces que se haya pulsado.
Con el pedal del acelerador: pise el
pedal del acelerador para acelerar a la
velocidad deseada. Pulse el interruptor
SET/- y suéltelo inmediatamente.
ADVERTENCIA Acelere si desea
aumentar temporalmente la velocidad
con el regulador activado. Aumentar la
velocidad no modificará la velocidad
fijada. Levante el pie del acelerador
para volver a la velocidad fijada.
123

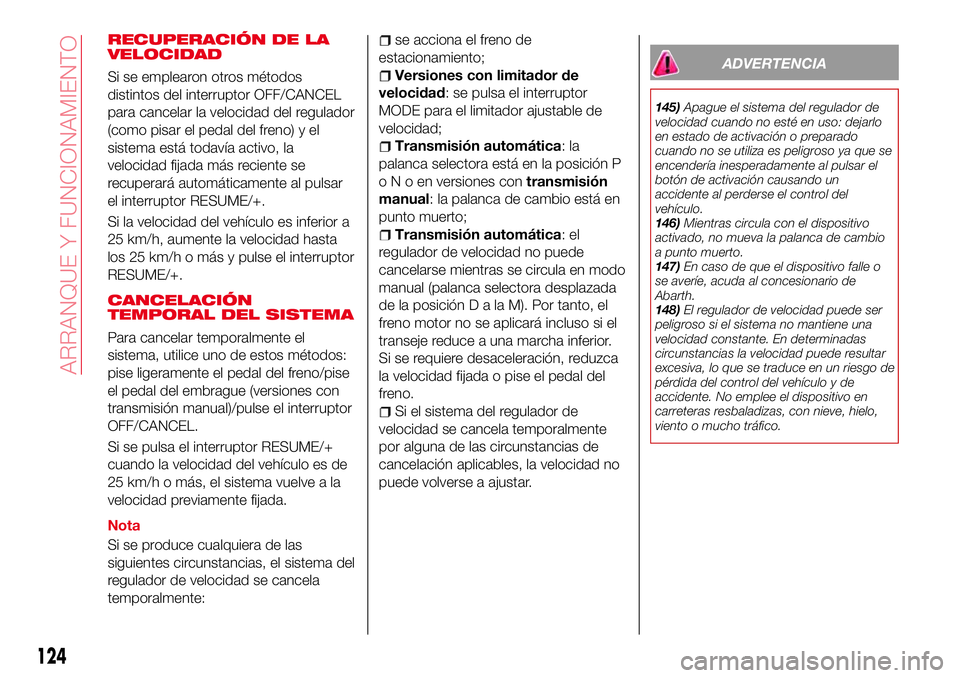

RECUPERACIÓN DE LA
VELOCIDAD
Si se emplearon otros métodos
distintos del interruptor OFF/CANCEL
para cancelar la velocidad del regulador
(como pisar el pedal del freno) y el
sistema está todavía activo, la
velocidad fijada más reciente se
recuperará automáticamente al pulsar
el interruptor RESUME/+.
Si la velocidad del vehículo es inferior a
25 km/h, aumente la velocidad hasta
los 25 km/h o más y pulse el interruptor
RESUME/+.
CANCELACIÓN
TEMPORAL DEL SISTEMA
Para cancelar temporalmente el
sistema, utilice uno de estos métodos:
pise ligeramente el pedal del freno/pise
el pedal del embrague (versiones con
transmisión manual)/pulse el interruptor
OFF/CANCEL.
Si se pulsa el interruptor RESUME/+
cuando la velocidad del vehículo es de
25 km/h o más, el sistema vuelve a la
velocidad previamente fijada.
Nota
Si se produce cualquiera de las
siguientes circunstancias, el sistema del
regulador de velocidad se cancela
temporalmente:
se acciona el freno de
estacionamiento;
Versiones con limitador de
velocidad: se pulsa el interruptor
MODE para el limitador ajustable de
velocidad;
Transmisión automática:la
palanca selectora está en la posición P
oNoenversiones contransmisión
manual: la palanca de cambio está en
punto muerto;
Transmisión automática:el
regulador de velocidad no puede
cancelarse mientras se circula en modo
manual (palanca selectora desplazada
de la posiciónDalaM).Portanto, el
freno motor no se aplicará incluso si el
transeje reduce a una marcha inferior.
Si se requiere desaceleración, reduzca
la velocidad fijada o pise el pedal del
freno.
Si el sistema del regulador de
velocidad se cancela temporalmente
por alguna de las circunstancias de
cancelación aplicables, la velocidad no
puede volverse a ajustar.
ADVERTENCIA
145)Apague el sistema del regulador de
velocidad cuando no esté en uso: dejarlo
en estado de activación o preparado
cuando no se utiliza es peligroso ya que se
encendería inesperadamente al pulsar el
botón de activación causando un
accidente al perderse el control del
vehículo.
146)Mientras circula con el dispositivo
activado, no mueva la palanca de cambio
a punto muerto.
147)En caso de que el dispositivo falle o
se averíe, acuda al concesionario de
Abarth.
148)El regulador de velocidad puede ser
peligroso si el sistema no mantiene una
velocidad constante. En determinadas
circunstancias la velocidad puede resultar
excesiva, lo que se traduce en un riesgo de
pérdida del control del vehículo y de
accidente. No emplee el dispositivo en
carreteras resbaladizas, con nieve, hielo,
viento o mucho tráfico.
124
ARRANQUE Y FUNCIONAMIENTO

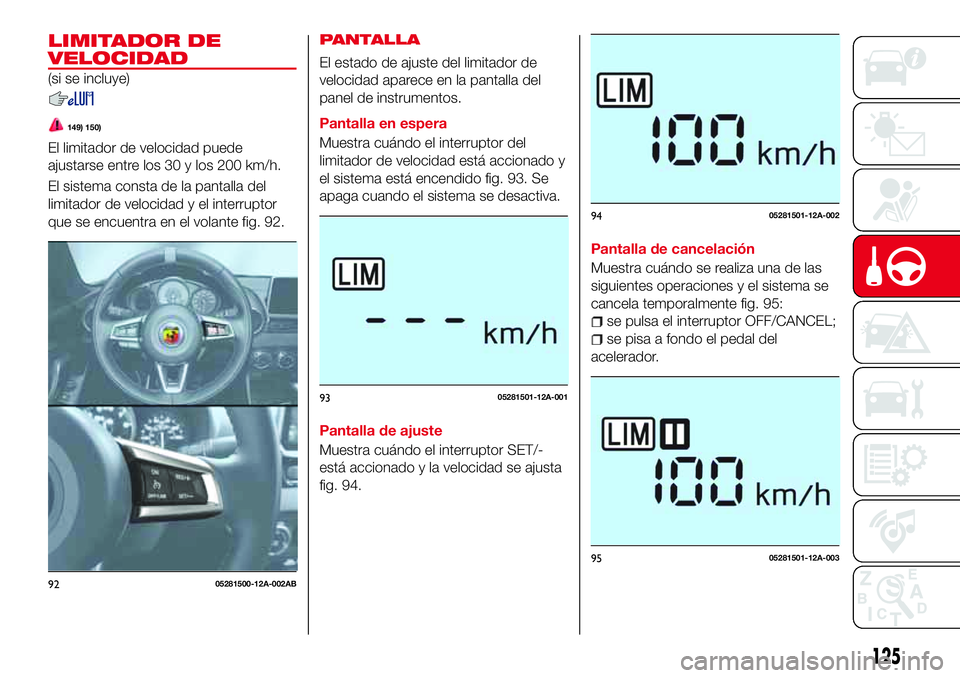

LIMITADOR DE
VELOCIDAD
(si se incluye)
149) 150)
El limitador de velocidad puede
ajustarse entre los 30 y los 200 km/h.
El sistema consta de la pantalla del
limitador de velocidad y el interruptor
que se encuentra en el volante fig. 92.
PANTALLA
El estado de ajuste del limitador de
velocidad aparece en la pantalla del
panel de instrumentos.
Pantalla en espera
Muestra cuándo el interruptor del
limitador de velocidad está accionado y
el sistema está encendido fig. 93. Se
apaga cuando el sistema se desactiva.
Pantalla de ajuste
Muestra cuándo el interruptor SET/-
está accionado y la velocidad se ajusta
fig. 94.Pantalla de cancelación
Muestra cuándo se realiza una de las
siguientes operaciones y el sistema se
cancela temporalmente fig. 95:
se pulsa el interruptor OFF/CANCEL;
se pisa a fondo el pedal del
acelerador.
9205281500-12A-002AB
9305281501-12A-001
9405281501-12A-002
9505281501-12A-003
125

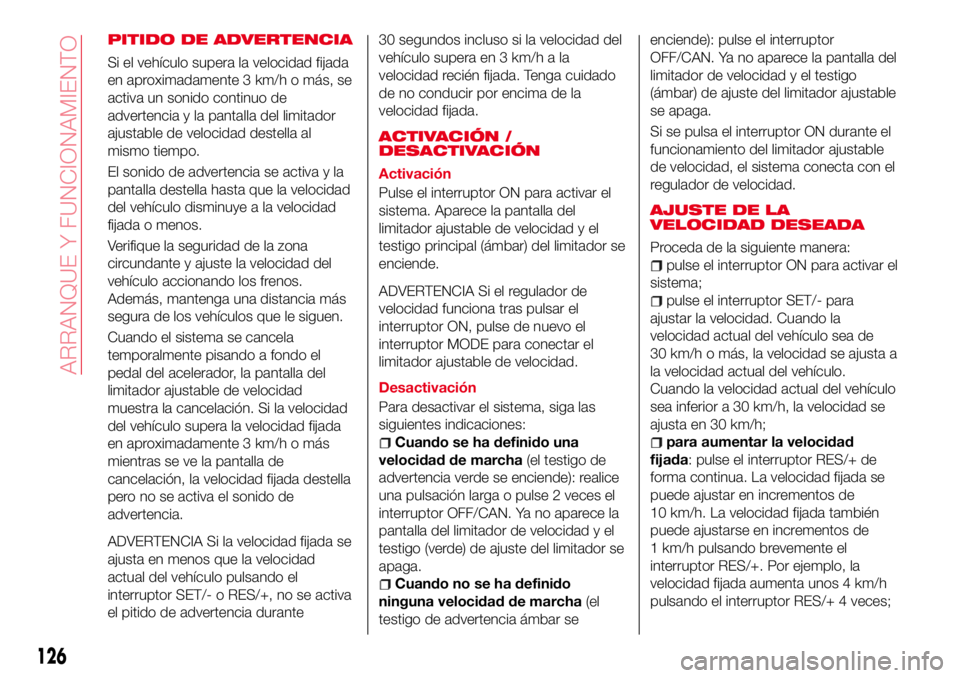

PITIDO DE ADVERTENCIA
Si el vehículo supera la velocidad fijada
en aproximadamente 3 km/h o más, se
activa un sonido continuo de
advertencia y la pantalla del limitador
ajustable de velocidad destella al
mismo tiempo.
El sonido de advertencia se activa y la
pantalla destella hasta que la velocidad
del vehículo disminuye a la velocidad
fijada o menos.
Verifique la seguridad de la zona
circundante y ajuste la velocidad del
vehículo accionando los frenos.
Además, mantenga una distancia más
segura de los vehículos que le siguen.
Cuando el sistema se cancela
temporalmente pisando a fondo el
pedal del acelerador, la pantalla del
limitador ajustable de velocidad
muestra la cancelación. Si la velocidad
del vehículo supera la velocidad fijada
en aproximadamente 3 km/h o más
mientras se ve la pantalla de
cancelación, la velocidad fijada destella
pero no se activa el sonido de
advertencia.
ADVERTENCIA Si la velocidad fijada se
ajusta en menos que la velocidad
actual del vehículo pulsando el
interruptor SET/- o RES/+, no se activa
el pitido de advertencia durante30 segundos incluso si la velocidad del
vehículo supera en 3 km/h a la
velocidad recién fijada. Tenga cuidado
de no conducir por encima de la
velocidad fijada.
ACTIVACIÓN /
DESACTIVACIÓN
Activación
Pulse el interruptor ON para activar el
sistema. Aparece la pantalla del
limitador ajustable de velocidad y el
testigo principal (ámbar) del limitador se
enciende.
ADVERTENCIA Si el regulador de
velocidad funciona tras pulsar el
interruptor ON, pulse de nuevo el
interruptor MODE para conectar el
limitador ajustable de velocidad.
Desactivación
Para desactivar el sistema, siga las
siguientes indicaciones:
Cuando se ha definido una
velocidad de marcha(el testigo de
advertencia verde se enciende): realice
una pulsación larga o pulse 2 veces el
interruptor OFF/CAN. Ya no aparece la
pantalla del limitador de velocidad y el
testigo (verde) de ajuste del limitador se
apaga.
Cuando no se ha definido
ninguna velocidad de marcha(el
testigo de advertencia ámbar seenciende): pulse el interruptor
OFF/CAN. Ya no aparece la pantalla del
limitador de velocidad y el testigo
(ámbar) de ajuste del limitador ajustable
se apaga.
Si se pulsa el interruptor ON durante el
funcionamiento del limitador ajustable
de velocidad, el sistema conecta con el
regulador de velocidad.
AJUSTE DE LA
VELOCIDAD DESEADA
Proceda de la siguiente manera:
pulse el interruptor ON para activar el
sistema;
pulse el interruptor SET/- para
ajustar la velocidad. Cuando la
velocidad actual del vehículo sea de
30 km/h o más, la velocidad se ajusta a
la velocidad actual del vehículo.
Cuando la velocidad actual del vehículo
sea inferior a 30 km/h, la velocidad se
ajusta en 30 km/h;
para aumentar la velocidad
fijada: pulse el interruptor RES/+ de
forma continua. La velocidad fijada se
puede ajustar en incrementos de
10 km/h. La velocidad fijada también
puede ajustarse en incrementos de
1 km/h pulsando brevemente el
interruptor RES/+. Por ejemplo, la
velocidad fijada aumenta unos 4 km/h
pulsando el interruptor RES/+ 4 veces;
126
ARRANQUE Y FUNCIONAMIENTO

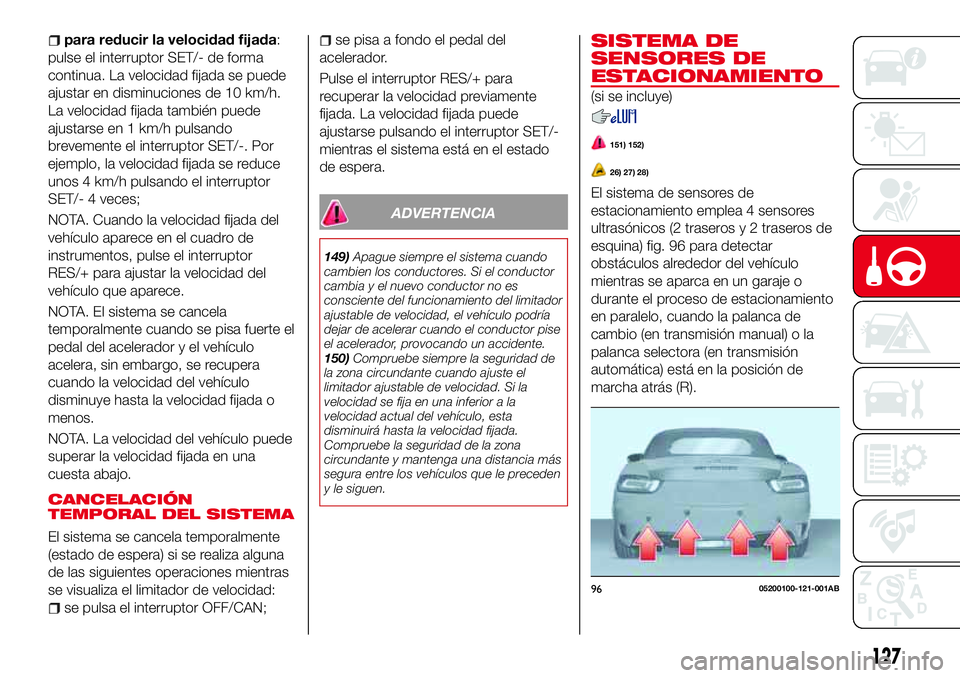

para reducir la velocidad fijada:
pulse el interruptor SET/- de forma
continua. La velocidad fijada se puede
ajustar en disminuciones de 10 km/h.
La velocidad fijada también puede
ajustarse en 1 km/h pulsando
brevemente el interruptor SET/-. Por
ejemplo, la velocidad fijada se reduce
unos 4 km/h pulsando el interruptor
SET/- 4 veces;
NOTA. Cuando la velocidad fijada del
vehículo aparece en el cuadro de
instrumentos, pulse el interruptor
RES/+ para ajustar la velocidad del
vehículo que aparece.
NOTA. El sistema se cancela
temporalmente cuando se pisa fuerte el
pedal del acelerador y el vehículo
acelera, sin embargo, se recupera
cuando la velocidad del vehículo
disminuye hasta la velocidad fijada o
menos.
NOTA. La velocidad del vehículo puede
superar la velocidad fijada en una
cuesta abajo.
CANCELACIÓN
TEMPORAL DEL SISTEMA
El sistema se cancela temporalmente
(estado de espera) si se realiza alguna
de las siguientes operaciones mientras
se visualiza el limitador de velocidad:
se pulsa el interruptor OFF/CAN;
se pisa a fondo el pedal del
acelerador.
Pulse el interruptor RES/+ para
recuperar la velocidad previamente
fijada. La velocidad fijada puede
ajustarse pulsando el interruptor SET/-
mientras el sistema está en el estado
de espera.
ADVERTENCIA
149)Apague siempre el sistema cuando
cambien los conductores. Si el conductor
cambia y el nuevo conductor no es
consciente del funcionamiento del limitador
ajustable de velocidad, el vehículo podría
dejar de acelerar cuando el conductor pise
el acelerador, provocando un accidente.
150)Compruebe siempre la seguridad de
la zona circundante cuando ajuste el
limitador ajustable de velocidad. Si la
velocidad se fija en una inferior a la
velocidad actual del vehículo, esta
disminuirá hasta la velocidad fijada.
Compruebe la seguridad de la zona
circundante y mantenga una distancia más
segura entre los vehículos que le preceden
y le siguen.
SISTEMA DE
SENSORES DE
ESTACIONAMIENTO
(si se incluye)
151) 152)
26) 27) 28)
El sistema de sensores de
estacionamiento emplea 4 sensores
ultrasónicos (2 traseros y 2 traseros de
esquina) fig. 96 para detectar
obstáculos alrededor del vehículo
mientras se aparca en un garaje o
durante el proceso de estacionamiento
en paralelo, cuando la palanca de
cambio (en transmisión manual) o la
palanca selectora (en transmisión
automática) está en la posición de
marcha atrás (R).
9605200100-121-001AB
127

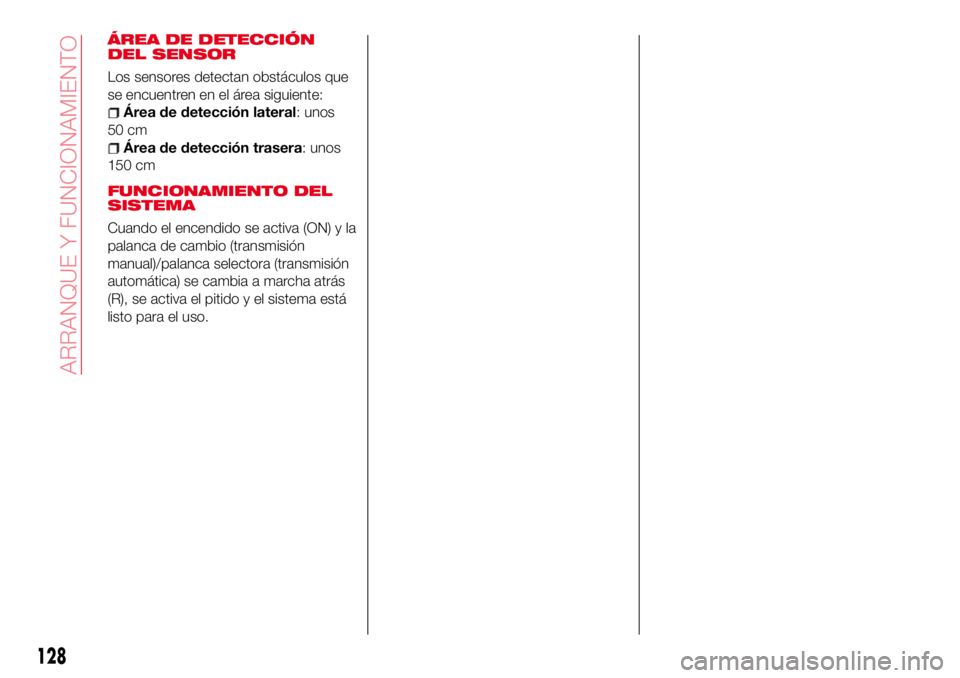

ÁREA DE DETECCIÓN
DEL SENSOR
Los sensores detectan obstáculos que
se encuentren en el área siguiente:
Área de detección lateral: unos
50 cm
Área de detección trasera: unos
150 cm
FUNCIONAMIENTO DEL
SISTEMA
Cuando el encendido se activa (ON) y la
palanca de cambio (transmisión
manual)/palanca selectora (transmisión
automática) se cambia a marcha atrás
(R), se activa el pitido y el sistema está
listo para el uso.
128
ARRANQUE Y FUNCIONAMIENTO
