EM CASO DE EMERGÊNCIA
Um pneu furado ou uma lâmpada fun-
dida?
Por vezes, podem ocorrer problemas
que interferem na viagem.
As páginas dedicadas a emergências
poderão ajudá-lo a lidar com situações
críticas de forma independente e
calma.
Em caso de emergência, recomenda-
mos que contacte o número verde for-
necido no Livro de Garantia.
Também é possível contactar o número
de telefone gratuito universal nacional
ou internacional para procurar o
concessionário mais próximo.LUZES DE AVISO DE PERIGO. . . .140
SUBSTITUIR UMA LÂMPADA. . . .141
SUBSTITUIR FUSÍVEIS........150
KIT DE SERVIÇO PARA PNEUS . . .157
ARRANQUE COM BATERIA
AUXILIAR.................162
REBOCAR O VEÍCULO........165
REBOQUE DE EMERGÊNCIA. . . .166
139

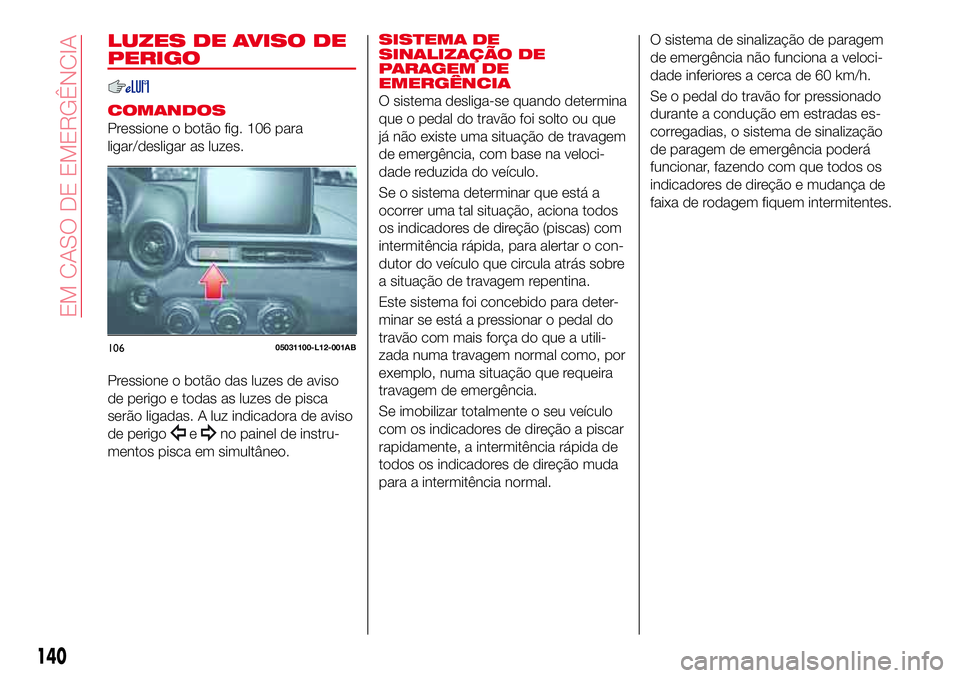

LUZES DE AVISO DE
PERIGO
COMANDOS
Pressione o botão fig. 106 para
ligar/desligar as luzes.
Pressione o botão das luzes de aviso
de perigo e todas as luzes de pisca
serão ligadas. A luz indicadora de aviso
de perigo
eno painel de instru-
mentos pisca em simultâneo.
SISTEMA DE
SINALIZAÇÃO DE
PARAGEM DE
EMERGÊNCIA
O sistema desliga-se quando determina
que o pedal do travão foi solto ou que
já não existe uma situação de travagem
de emergência, com base na veloci-
dade reduzida do veículo.
Se o sistema determinar que está a
ocorrer uma tal situação, aciona todos
os indicadores de direção (piscas) com
intermitência rápida, para alertar o con-
dutor do veículo que circula atrás sobre
a situação de travagem repentina.
Este sistema foi concebido para deter-
minar se está a pressionar o pedal do
travão com mais força do que a utili-
zada numa travagem normal como, por
exemplo, numa situação que requeira
travagem de emergência.
Se imobilizar totalmente o seu veículo
com os indicadores de direção a piscar
rapidamente, a intermitência rápida de
todos os indicadores de direção muda
para a intermitência normal.O sistema de sinalização de paragem
de emergência não funciona a veloci-
dade inferiores a cerca de 60 km/h.
Se o pedal do travão for pressionado
durante a condução em estradas es-
corregadias, o sistema de sinalização
de paragem de emergência poderá
funcionar, fazendo com que todos os
indicadores de direção e mudança de
faixa de rodagem fiquem intermitentes.
10605031100-L12-001AB
140
EM CASO DE EMERGÊNCIA

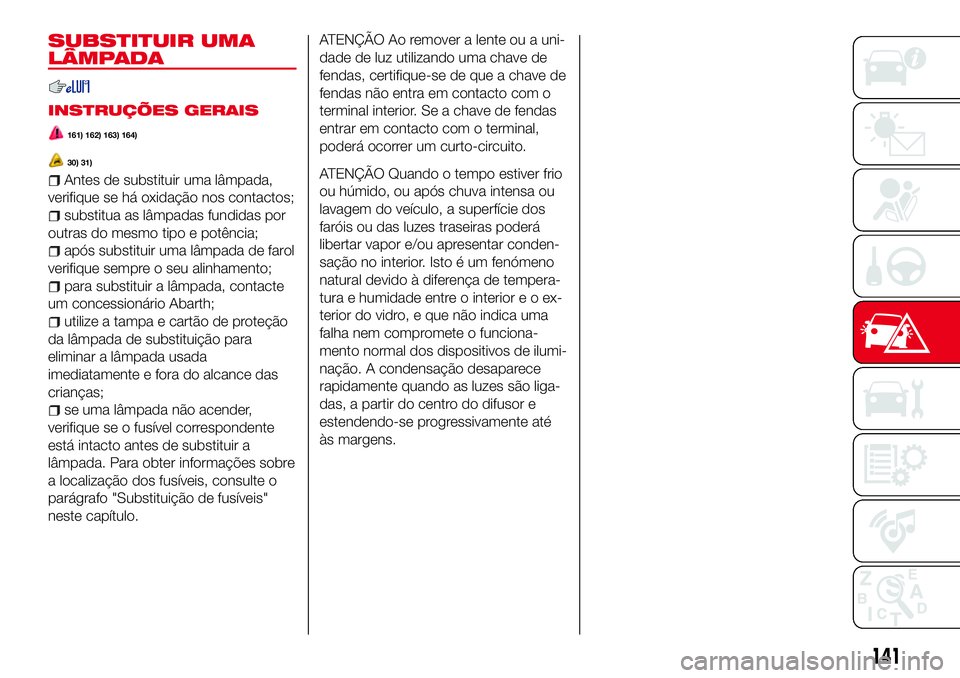

SUBSTITUIR UMA
LÂMPADA
INSTRUÇÕES GERAIS
161) 162) 163) 164)
30) 31)
Antes de substituir uma lâmpada,
verifique se há oxidação nos contactos;
substitua as lâmpadas fundidas por
outras do mesmo tipo e potência;
após substituir uma lâmpada de farol
verifique sempre o seu alinhamento;
para substituir a lâmpada, contacte
um concessionário Abarth;
utilize a tampa e cartão de proteção
da lâmpada de substituição para
eliminar a lâmpada usada
imediatamente e fora do alcance das
crianças;
se uma lâmpada não acender,
verifique se o fusível correspondente
está intacto antes de substituir a
lâmpada. Para obter informações sobre
a localização dos fusíveis, consulte o
parágrafo "Substituição de fusíveis"
neste capítulo.
ATENÇÃO Ao remover a lente ou a uni-
dade de luz utilizando uma chave de
fendas, certifique-se de que a chave de
fendas não entra em contacto com o
terminal interior. Se a chave de fendas
entrar em contacto com o terminal,
poderá ocorrer um curto-circuito.
ATENÇÃO Quando o tempo estiver frio
ou húmido, ou após chuva intensa ou
lavagem do veículo, a superfície dos
faróis ou das luzes traseiras poderá
libertar vapor e/ou apresentar conden-
sação no interior. Isto é um fenómeno
natural devido à diferença de tempera-
tura e humidade entre o interioreoex-
terior do vidro, e que não indica uma
falha nem compromete o funciona-
mento normal dos dispositivos de ilumi-
nação. A condensação desaparece
rapidamente quando as luzes são liga-
das, a partir do centro do difusor e
estendendo-se progressivamente até
às margens.
141

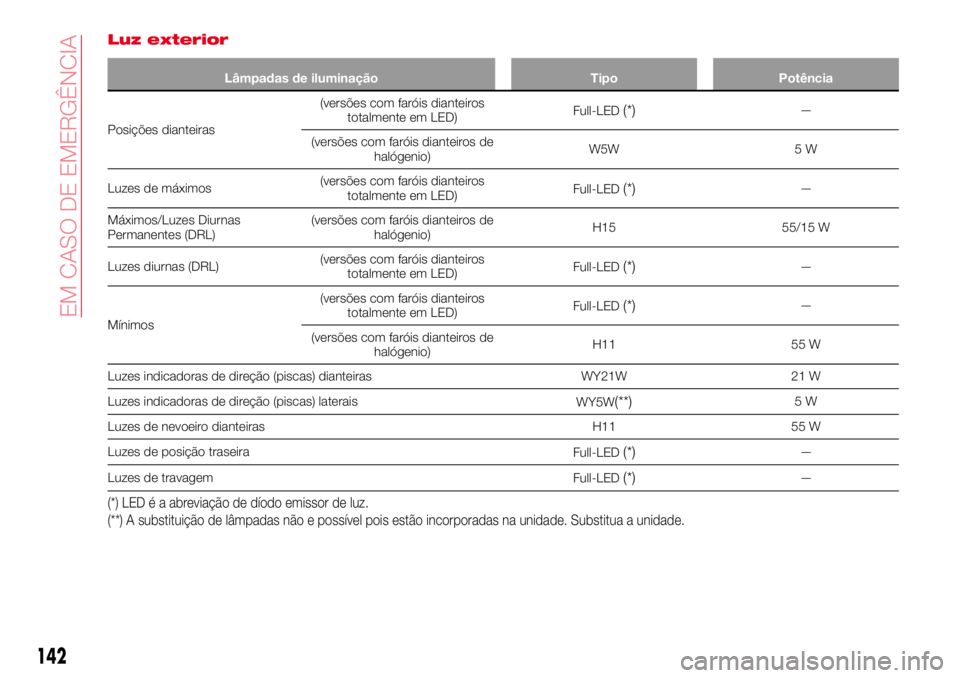

Luz exterior
Lâmpadas de iluminação Tipo Potência
Posições dianteiras(versões com faróis dianteiros
totalmente em LED)Full-LED
(*)—
(versões com faróis dianteiros de
halógenio)W5W 5 W
Luzes de máximos(versões com faróis dianteiros
totalmente em LED)Full-LED
(*)—
Máximos/Luzes Diurnas
Permanentes (DRL)(versões com faróis dianteiros de
halógenio)H15 55/15 W
Luzes diurnas (DRL)(versões com faróis dianteiros
totalmente em LED)Full-LED
(*)—
Mínimos(versões com faróis dianteiros
totalmente em LED)Full-LED
(*)—
(versões com faróis dianteiros de
halógenio)H11 55 W
Luzes indicadoras de direção (piscas) dianteiras WY21W 21 W
Luzes indicadoras de direção (piscas) laterais
WY5W
(**)5W
Luzes de nevoeiro dianteiras H11 55 W
Luzes de posição traseira
Full-LED
(*)—
Luzes de travagem
Full-LED
(*)—
(*) LED é a abreviação de díodo emissor de luz.
(**) A substituição de lâmpadas não e possível pois estão incorporadas na unidade. Substitua a unidade.
142
EM CASO DE EMERGÊNCIA

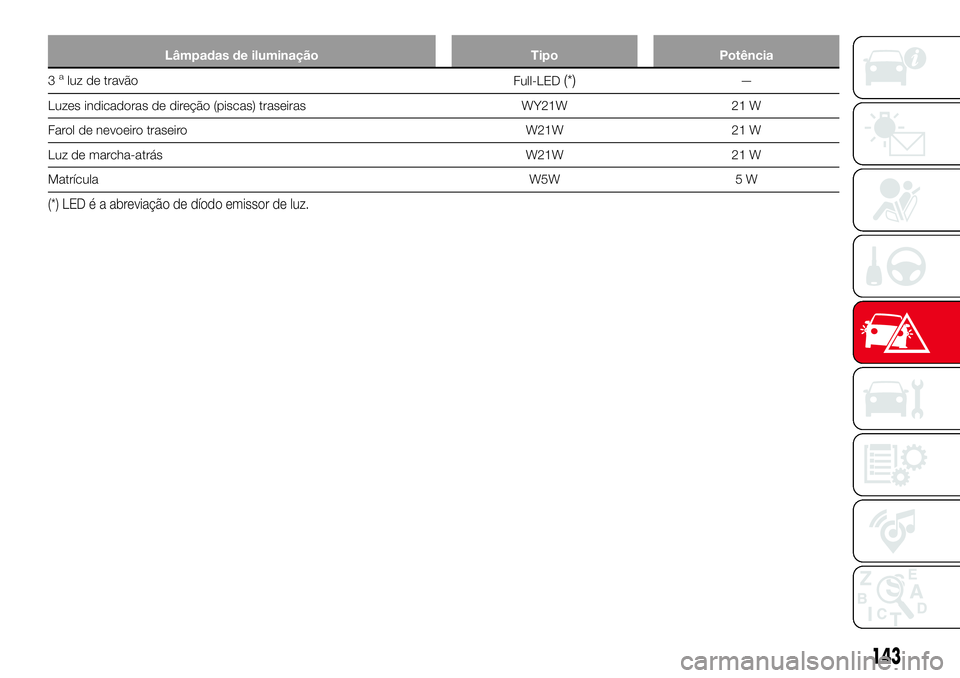

Lâmpadas de iluminação Tipo Potência
3aluz de travão
Full-LED(*)—
Luzes indicadoras de direção (piscas) traseiras WY21W 21 W
Farol de nevoeiro traseiro W21W 21 W
Luz de marcha-atrás W21W 21 W
MatrículaW5W 5 W
(*) LED é a abreviação de díodo emissor de luz.
143

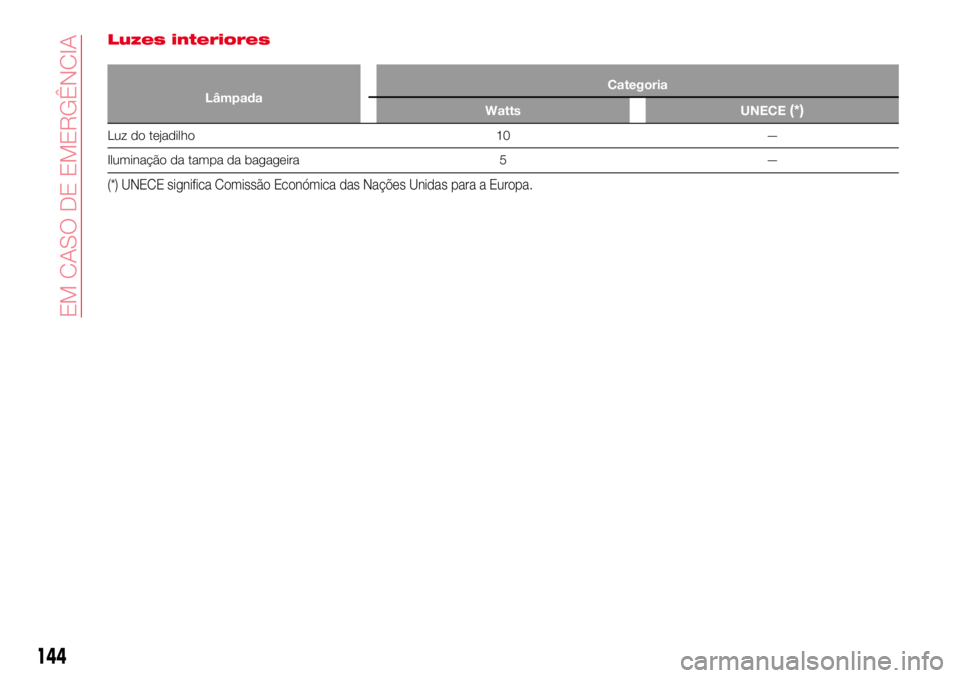

Luzes interiores
LâmpadaCategoria
Watts UNECE(*)
Luz do tejadilho 10 —
Iluminação da tampa da bagageira 5 —
(*) UNECE significa Comissão Económica das Nações Unidas para a Europa.
144
EM CASO DE EMERGÊNCIA

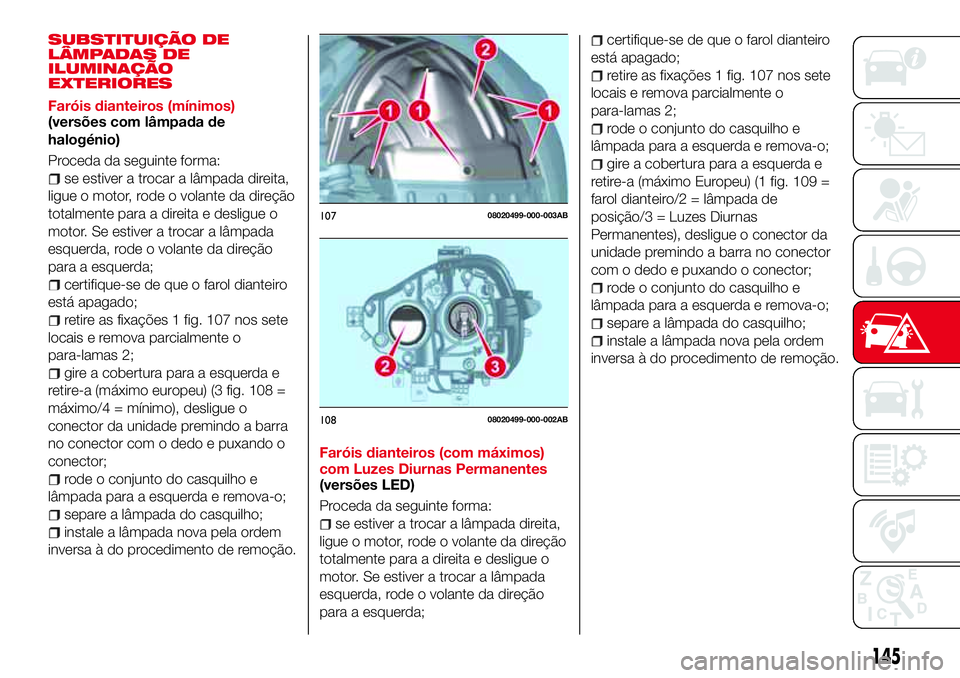

SUBSTITUIÇÃO DE
LÂMPADAS DE
ILUMINAÇÃO
EXTERIORES
Faróis dianteiros (mínimos)
(versões com lâmpada de
halogénio)
Proceda da seguinte forma:
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante da direção
para a esquerda;
certifique-se de que o farol dianteiro
está apagado;
retire as fixações 1 fig. 107 nos sete
locais e remova parcialmente o
para-lamas 2;
gire a cobertura para a esquerda e
retire-a (máximo europeu) (3 fig. 108 =
máximo/4 = mínimo), desligue o
conector da unidade premindo a barra
no conector com o dedo e puxando o
conector;
rode o conjunto do casquilho e
lâmpada para a esquerda e remova-o;
separe a lâmpada do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.Faróis dianteiros (com máximos)
com Luzes Diurnas Permanentes
(versões LED)
Proceda da seguinte forma:se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante da direção
para a esquerda;
certifique-se de que o farol dianteiro
está apagado;
retire as fixações 1 fig. 107 nos sete
locais e remova parcialmente o
para-lamas 2;
rode o conjunto do casquilho e
lâmpada para a esquerda e remova-o;
gire a cobertura para a esquerda e
retire-a (máximo Europeu) (1 fig. 109 =
farol dianteiro/2 = lâmpada de
posição/3 = Luzes Diurnas
Permanentes), desligue o conector da
unidade premindo a barra no conector
com o dedo e puxando o conector;
rode o conjunto do casquilho e
lâmpada para a esquerda e remova-o;
separe a lâmpada do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.
10708020499-000-003AB
10808020499-000-002AB
145

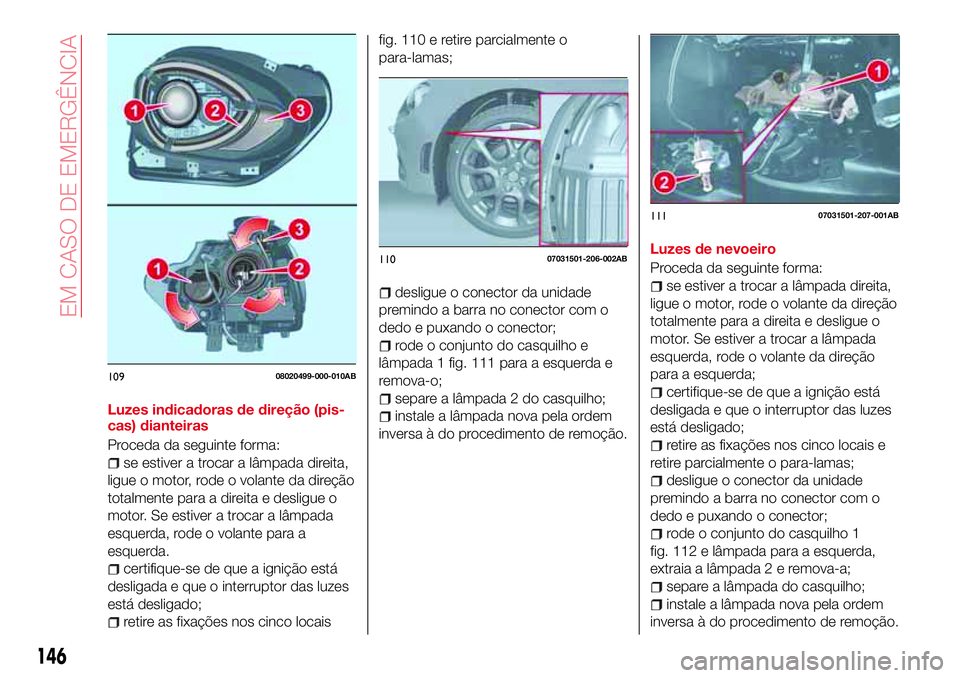

Luzes indicadoras de direção (pis-
cas) dianteiras
Proceda da seguinte forma:
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante para a
esquerda.
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
retire as fixações nos cinco locaisfig. 110 e retire parcialmente o
para-lamas;
desligue o conector da unidade
premindo a barra no conector com o
dedo e puxando o conector;
rode o conjunto do casquilho e
lâmpada 1 fig. 111 para a esquerda e
remova-o;
separe a lâmpada 2 do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.Luzes de nevoeiro
Proceda da seguinte forma:
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante da direção
para a esquerda;
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
retire as fixações nos cinco locais e
retire parcialmente o para-lamas;
desligue o conector da unidade
premindo a barra no conector com o
dedo e puxando o conector;
rode o conjunto do casquilho 1
fig. 112 e lâmpada para a esquerda,
extraia a lâmpada2eremova-a;
separe a lâmpada do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.
10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB
146
EM CASO DE EMERGÊNCIA

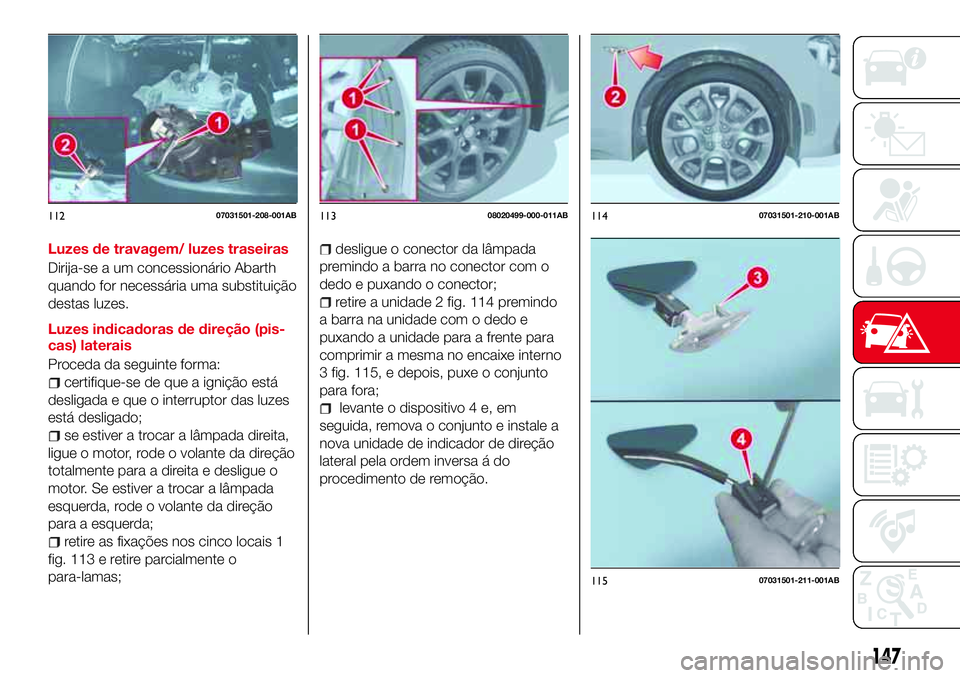

Luzes de travagem/ luzes traseiras
Dirija-se a um concessionário Abarth
quando for necessária uma substituição
destas luzes.
Luzes indicadoras de direção (pis-
cas) laterais
Proceda da seguinte forma:
certifique-se de que a ignição está
desligada e que o interruptor das luzes
está desligado;
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue o
motor. Se estiver a trocar a lâmpada
esquerda, rode o volante da direção
para a esquerda;
retire as fixações nos cinco locais 1
fig. 113 e retire parcialmente o
para-lamas;
desligue o conector da lâmpada
premindo a barra no conector com o
dedo e puxando o conector;
retire a unidade 2 fig. 114 premindo
a barra na unidade com o dedo e
puxando a unidade para a frente para
comprimir a mesma no encaixe interno
3 fig. 115, e depois, puxe o conjunto
para fora;
levante o dispositivo 4 e, em
seguida, remova o conjunto e instale a
nova unidade de indicador de direção
lateral pela ordem inversa á do
procedimento de remoção.
11207031501-208-001AB11308020499-000-011AB11407031501-210-001AB
11507031501-211-001AB
147

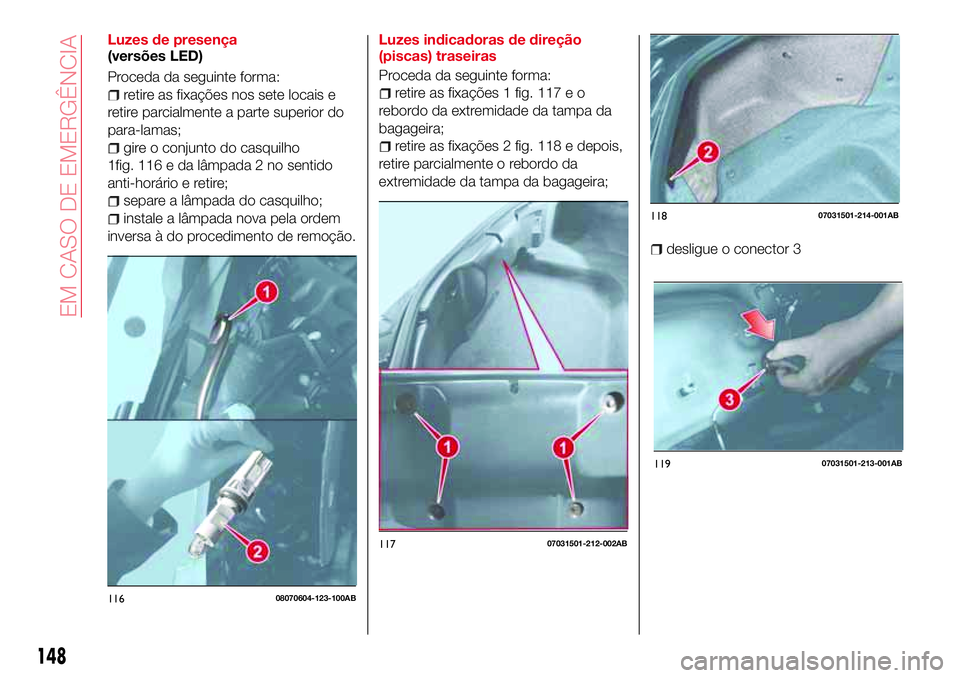

Luzes de presença
(versões LED)
Proceda da seguinte forma:
retire as fixações nos sete locais e
retire parcialmente a parte superior do
para-lamas;
gire o conjunto do casquilho
1fig. 116 e da lâmpada 2 no sentido
anti-horário e retire;
separe a lâmpada do casquilho;
instale a lâmpada nova pela ordem
inversa à do procedimento de remoção.Luzes indicadoras de direção
(piscas) traseiras
Proceda da seguinte forma:
retire as fixações 1 fig. 117 e o
rebordo da extremidade da tampa da
bagageira;
retire as fixações 2 fig. 118 e depois,
retire parcialmente o rebordo da
extremidade da tampa da bagageira;
desligue o conector 3
11608070604-123-100AB
11707031501-212-002AB
11807031501-214-001AB
148
EM CASO DE EMERGÊNCIA
11907031501-213-001AB
