Abarth 124 Spider 2017 Návod na použitie a údržbu (in Slovak)

VÝMENA
EXTERIÉROVÝCH
ŽIAROVIEK
Svetlomety (tlmené svetlá)
(verzie s halogénovými žiarovkami)
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
uistite sa, že je spínač svetlometov
vypnutý;
odstráňte zarážky 1 obr. 107 na
siedmich miestach a čiastočne
odtiahnite ochranný kryt 2;
otočte kryt proti smeru hodinových
ručičiek a vyberte ho (európske
diaľkové svetlá) (3obr. 108 = diaľkové
svetlo/4=tlmené svetlo), odpojte
konektor od jednotky stlačením zarážky
na konektore prstom a ťahajte
konektor;
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.Svetlomety (diaľkové svetlá)
s dennými prevádzkovými svetlami
(LED verzie)
Postupujte nasledovne:Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
uistite sa, že je spínač svetlometov
vypnutý;
odstráňte zarážky 1 obr. 107 na
siedmich miestach a čiastočne
odtiahnite ochranný kryt 2;
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
otočte kryt proti smeru hodinových
ručičiek a vyberte ho (európske
diaľkové svetlá) (1 obr. 109 = svetlomet
/ 2 = polohové svetlo/3=denné
prevádzkové svetlo), odpojte konektor
od jednotky stlačením zarážky na
konektore prstom a ťahajte konektor.
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
10708020499-000-003AB
10808020499-000-002AB
139

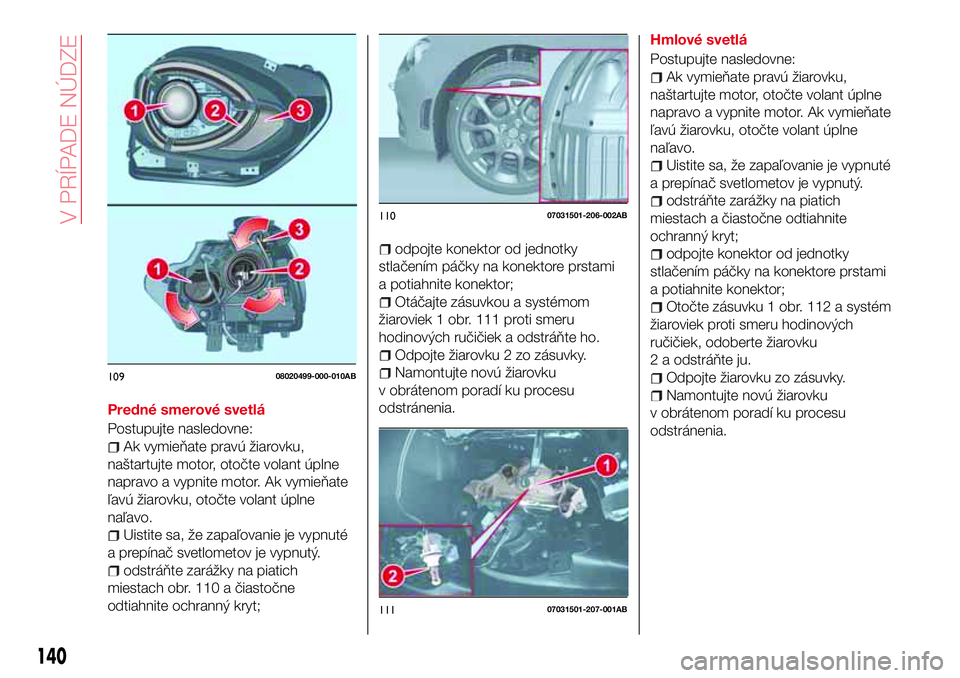

Predné smerové svetlá
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý.
odstráňte zarážky na piatich
miestach obr. 110 a čiastočne
odtiahnite ochranný kryt;
odpojte konektor od jednotky
stlačením páčky na konektore prstami
a potiahnite konektor;
Otáčajte zásuvkou a systémom
žiaroviek 1 obr. 111 proti smeru
hodinových ručičiek a odstráňte ho.
Odpojte žiarovku 2 zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.Hmlové svetlá
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý.
odstráňte zarážky na piatich
miestach a čiastočne odtiahnite
ochranný kryt;
odpojte konektor od jednotky
stlačením páčky na konektore prstami
a potiahnite konektor;
Otočte zásuvku 1 obr. 112 a systém
žiaroviek proti smeru hodinových
ručičiek, odoberte žiarovku
2 a odstráňte ju.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB
140
V PRÍPADE NÚDZE

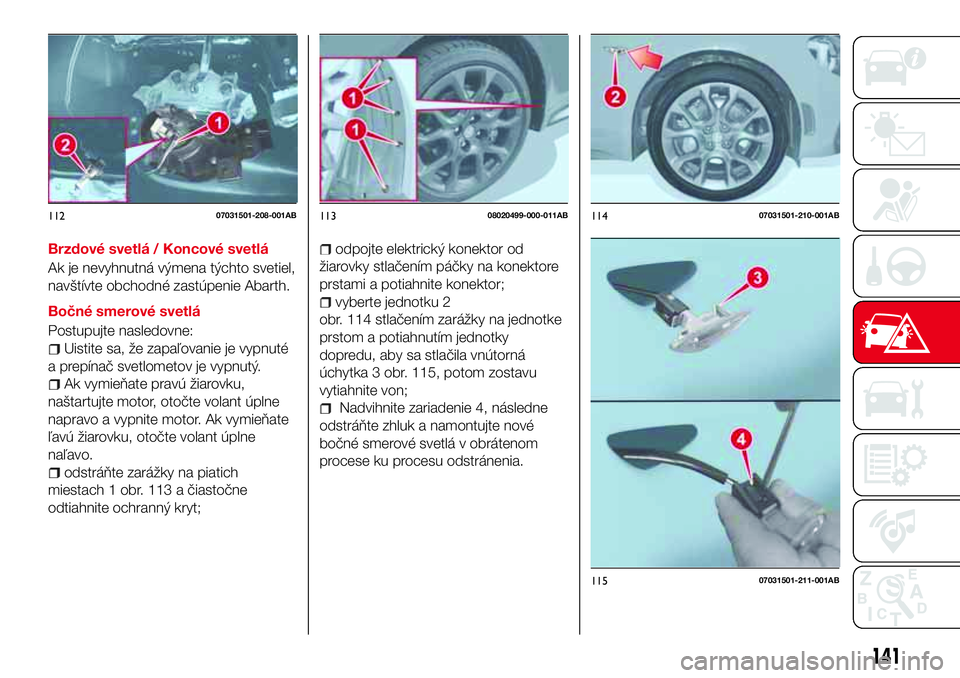

Brzdové svetlá / Koncové svetlá
Ak je nevyhnutná výmena týchto svetiel,
navštívte obchodné zastúpenie Abarth.
Bočné smerové svetlá
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý.
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
odstráňte zarážky na piatich
miestach 1 obr. 113 a čiastočne
odtiahnite ochranný kryt;
odpojte elektrický konektor od
žiarovky stlačením páčky na konektore
prstami a potiahnite konektor;
vyberte jednotku 2
obr. 114 stlačením zarážky na jednotke
prstom a potiahnutím jednotky
dopredu, aby sa stlačila vnútorná
úchytka 3 obr. 115, potom zostavu
vytiahnite von;
Nadvihnite zariadenie 4, následne
odstráňte zhluk a namontujte nové
bočné smerové svetlá v obrátenom
procese ku procesu odstránenia.
11207031501-208-001AB11308020499-000-011AB11407031501-210-001AB
11507031501-211-001AB
141

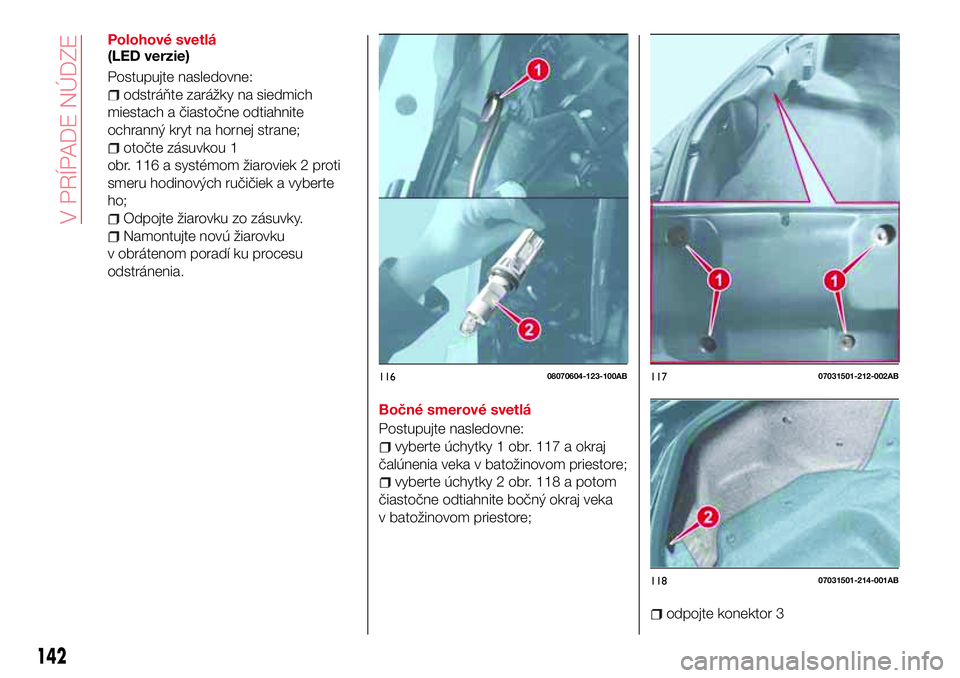

Polohové svetlá
(LED verzie)
Postupujte nasledovne:
odstráňte zarážky na siedmich
miestach a čiastočne odtiahnite
ochranný kryt na hornej strane;
otočte zásuvkou 1
obr. 116 a systémom žiaroviek 2 proti
smeru hodinových ručičiek a vyberte
ho;
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
Bočné smerové svetlá
Postupujte nasledovne:
vyberte úchytky 1 obr. 117 a okraj
čalúnenia veka v batožinovom priestore;
vyberte úchytky 2 obr. 118 a potom
čiastočne odtiahnite bočný okraj veka
v batožinovom priestore;
odpojte konektor 3
11608070604-123-100AB11707031501-212-002AB
11807031501-214-001AB
142
V PRÍPADE NÚDZE

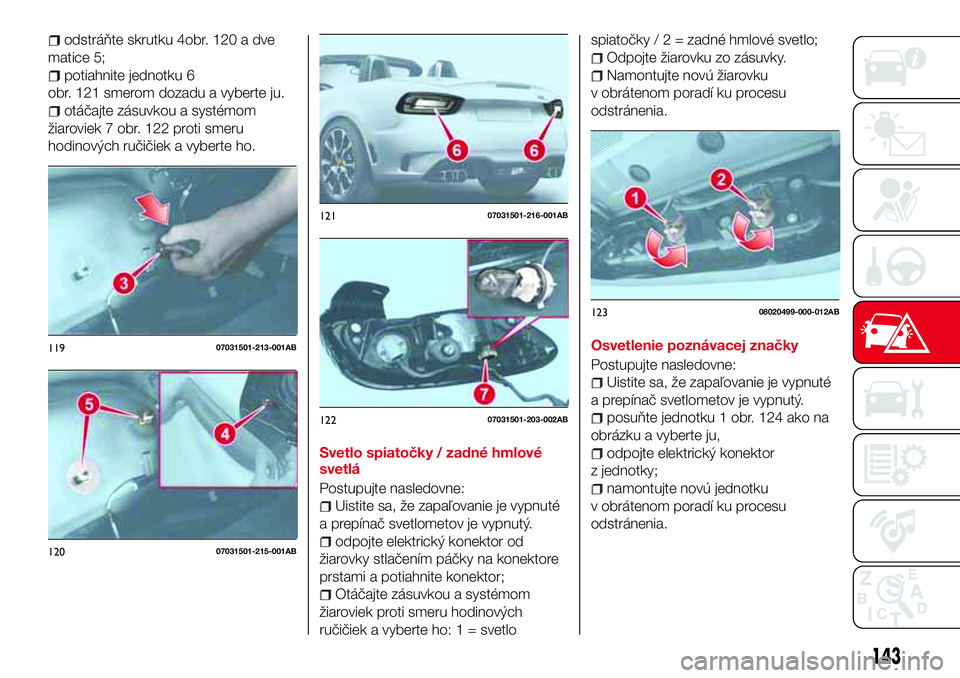

odstráňte skrutku 4obr. 120 a dve
matice 5;
potiahnite jednotku 6
obr. 121 smerom dozadu a vyberte ju.
otáčajte zásuvkou a systémom
žiaroviek 7 obr. 122 proti smeru
hodinových ručičiek a vyberte ho.
Svetlo spiatočky / zadné hmlové
svetlá
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý.
odpojte elektrický konektor od
žiarovky stlačením páčky na konektore
prstami a potiahnite konektor;
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a vyberte ho: 1 = svetlospiatočky/2=zadné hmlové svetlo;
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
Osvetlenie poznávacej značky
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý.
posuňte jednotku 1 obr. 124 ako na
obrázku a vyberte ju,
odpojte elektrický konektor
z jednotky;
namontujte novú jednotku
v obrátenom poradí ku procesu
odstránenia.
11907031501-213-001AB
12007031501-215-001AB
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
143

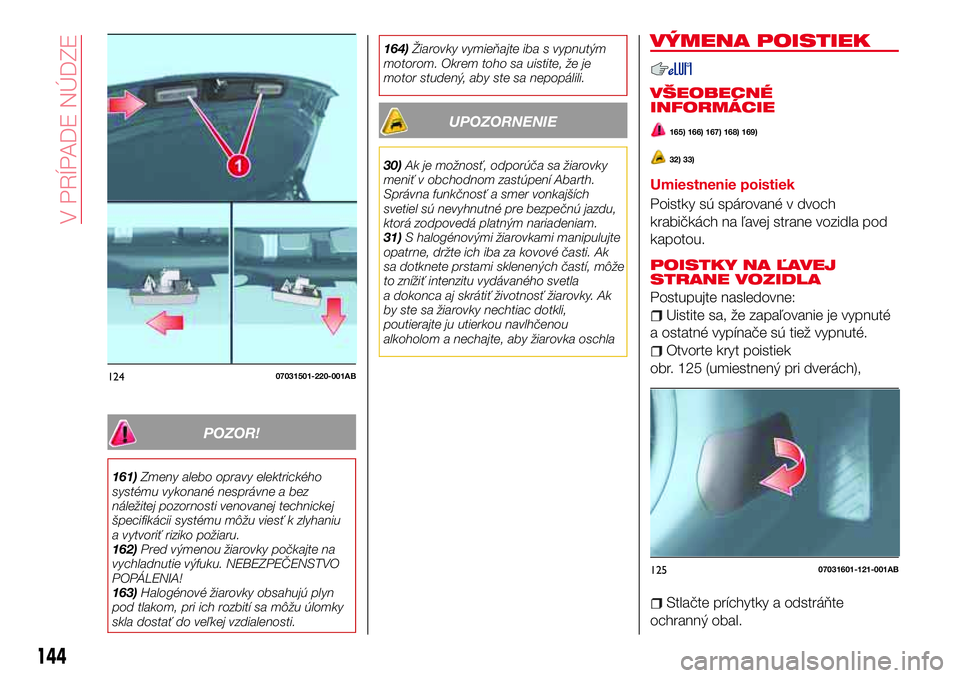

POZOR!
161)Zmeny alebo opravy elektrického
systému vykonané nesprávne a bez
náležitej pozornosti venovanej technickej
špecifikácii systému môžu viesť k zlyhaniu
a vytvoriť riziko požiaru.
162)Pred výmenou žiarovky počkajte na
vychladnutie výfuku. NEBEZPEČENSTVO
POPÁLENIA!
163)Halogénové žiarovky obsahujú plyn
pod tlakom, pri ich rozbití sa môžu úlomky
skla dostať do veľkej vzdialenosti.164)Žiarovky vymieňajte iba s vypnutým
motorom. Okrem toho sa uistite, že je
motor studený, aby ste sa nepopálili.
UPOZORNENIE
30)Ak je možnosť, odporúča sa žiarovky
meniť v obchodnom zastúpení Abarth.
Správna funkčnosť a smer vonkajších
svetiel sú nevyhnutné pre bezpečnú jazdu,
ktorá zodpovedá platným nariadeniam.
31)S halogénovými žiarovkami manipulujte
opatrne, držte ich iba za kovové časti. Ak
sa dotknete prstami sklenených častí, môže
to znížiť intenzitu vydávaného svetla
a dokonca aj skrátiť životnosť žiarovky. Ak
by ste sa žiarovky nechtiac dotkli,
poutierajte ju utierkou navlhčenou
alkoholom a nechajte, aby žiarovka oschla
VÝMENA POISTIEK
VŠEOBECNÉ
INFORMÁCIE
165) 166) 167) 168) 169)
32) 33)
Umiestnenie poistiek
Poistky sú spárované v dvoch
krabičkách na ľavej strane vozidla pod
kapotou.
POISTKY NA ĽAVEJ
STRANE VOZIDLA
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a ostatné vypínače sú tiež vypnuté.
Otvorte kryt poistiek
obr. 125 (umiestnený pri dverách),
Stlačte príchytky a odstráňte
ochranný obal.
12407031501-220-001AB
12507031601-121-001AB
144
V PRÍPADE NÚDZE

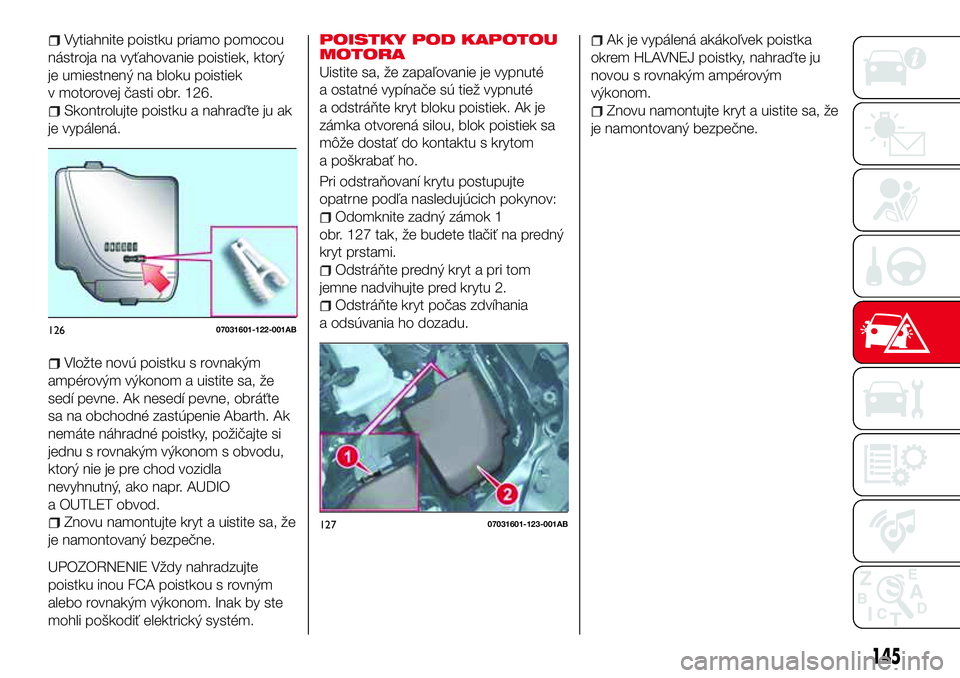

Vytiahnite poistku priamo pomocou
nástroja na vyťahovanie poistiek, ktorý
je umiestnený na bloku poistiek
v motorovej časti obr. 126.
Skontrolujte poistku a nahraďte ju ak
je vypálená.
Vložte novú poistku s rovnakým
ampérovým výkonom a uistite sa, že
sedí pevne. Ak nesedí pevne, obráťte
sa na obchodné zastúpenie Abarth. Ak
nemáte náhradné poistky, požičajte si
jednu s rovnakým výkonom s obvodu,
ktorý nie je pre chod vozidla
nevyhnutný, ako napr. AUDIO
a OUTLET obvod.
Znovu namontujte kryt a uistite sa, že
je namontovaný bezpečne.
UPOZORNENIE Vždy nahradzujte
poistku inou FCA poistkou s rovným
alebo rovnakým výkonom. Inak by ste
mohli poškodiť elektrický systém.POISTKY POD KAPOTOU
MOTORA
Uistite sa, že zapaľovanie je vypnuté
a ostatné vypínače sú tiež vypnuté
a odstráňte kryt bloku poistiek. Ak je
zámka otvorená silou, blok poistiek sa
môže dostať do kontaktu s krytom
a poškrabať ho.
Pri odstraňovaní krytu postupujte
opatrne podľa nasledujúcich pokynov:
Odomknite zadný zámok 1
obr. 127 tak, že budete tlačiť na predný
kryt prstami.
Odstráňte predný kryt a pri tom
jemne nadvihujte pred krytu 2.
Odstráňte kryt počas zdvíhania
a odsúvania ho dozadu.
Ak je vypálená akákoľvek poistka
okrem HLAVNEJ poistky, nahraďte ju
novou s rovnakým ampérovým
výkonom.
Znovu namontujte kryt a uistite sa, že
je namontovaný bezpečne.
12607031601-122-001AB
12707031601-123-001AB
145

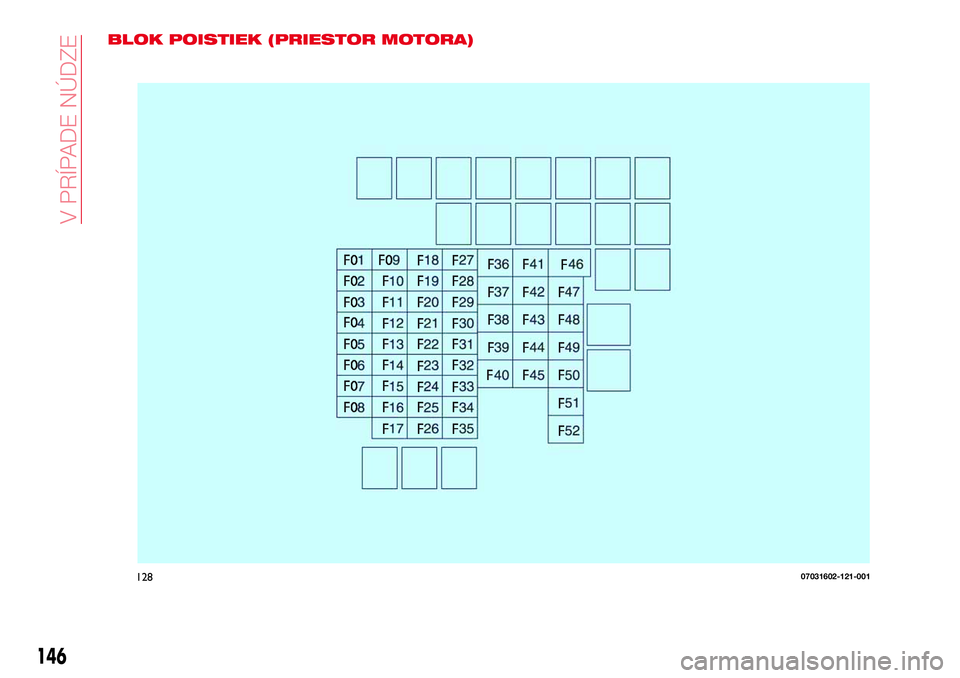

BLOK POISTIEK (PRIESTOR MOTORA)
12807031602-121-001
146
V PRÍPADE NÚDZE

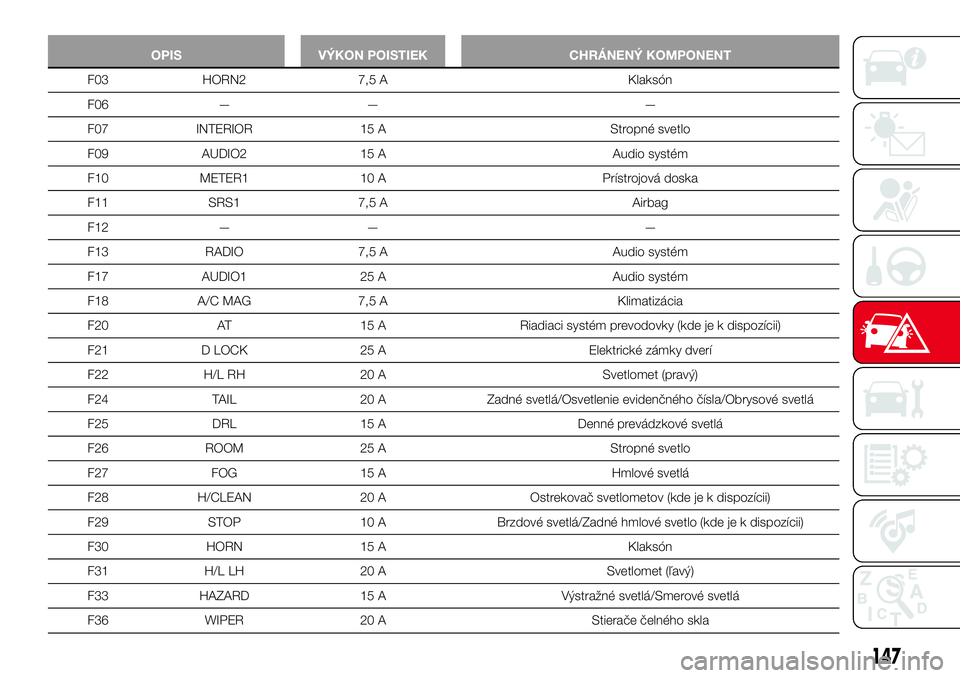

OPIS VÝKON POISTIEK CHRÁNENÝ KOMPONENT
F03 HORN2 7,5 A Klaksón
F06 — — —
F07 INTERIOR 15 A Stropné svetlo
F09 AUDIO2 15 A Audio systém
F10 METER1 10 A Prístrojová doska
F11 SRS1 7,5 A Airbag
F12 — — —
F13 RADIO 7,5 A Audio systém
F17 AUDIO1 25 A Audio systém
F18 A/C MAG 7,5 A Klimatizácia
F20 AT 15 A Riadiaci systém prevodovky (kde je k dispozícii)
F21 D LOCK 25 A Elektrické zámky dverí
F22 H/L RH 20 A Svetlomet (pravý)
F24 TAIL 20 A Zadné svetlá/Osvetlenie evidenčného čísla/Obrysové svetlá
F25 DRL 15 A Denné prevádzkové svetlá
F26 ROOM 25 A Stropné svetlo
F27 FOG 15 A Hmlové svetlá
F28 H/CLEAN 20 A Ostrekovač svetlometov (kde je k dispozícii)
F29 STOP 10 A Brzdové svetlá/Zadné hmlové svetlo (kde je k dispozícii)
F30 HORN 15 A Klaksón
F31 H/L LH 20 A Svetlomet (ľavý)
F33 HAZARD 15 A Výstražné svetlá/Smerové svetlá
F36 WIPER 20 A Stierače čelného skla
147

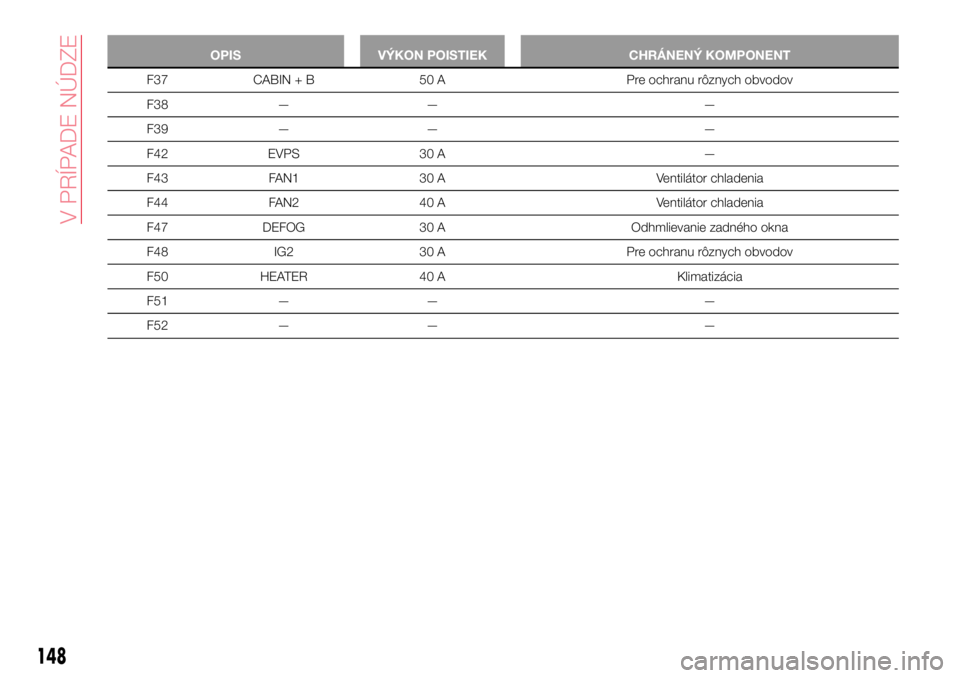

OPIS VÝKON POISTIEK CHRÁNENÝ KOMPONENT
F37 CABIN + B 50 A Pre ochranu rôznych obvodov
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Ventilátor chladenia
F44 FAN2 40 A Ventilátor chladenia
F47 DEFOG 30 A Odhmlievanie zadného okna
F48 IG2 30 A Pre ochranu rôznych obvodov
F50 HEATER 40 A Klimatizácia
F51 — — —
F52 — — —
148
V PRÍPADE NÚDZE
