Abarth 500 2008 Notice d'entretien (in French)

140
TEMOINS ETSIGNALISATION
S
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE

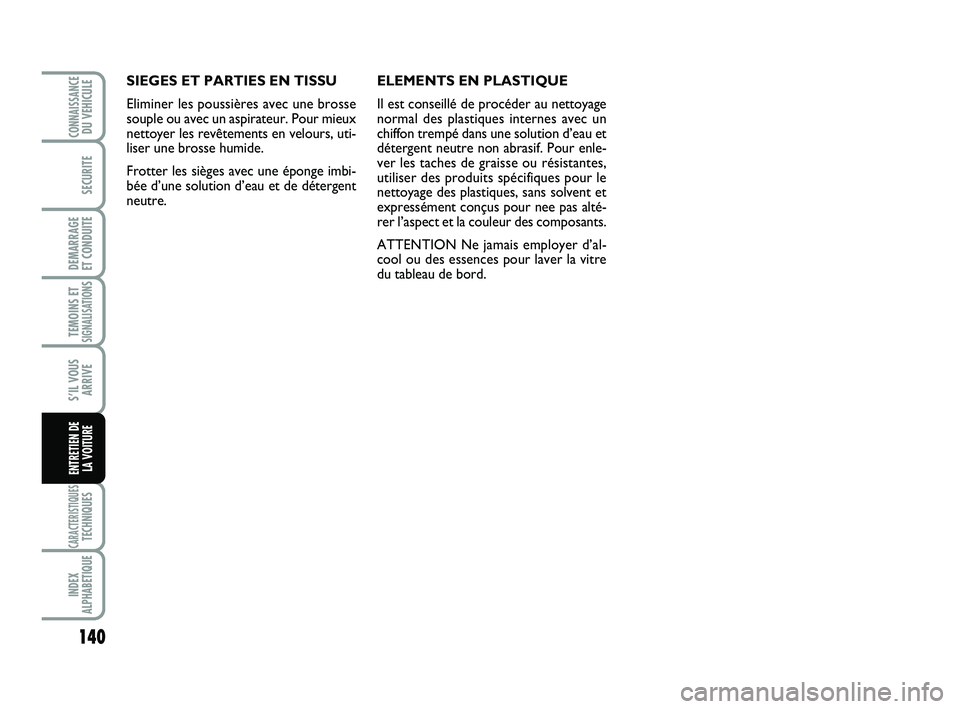

SIEGES ET PARTIES EN TISSU
Eliminer les poussières avec une brosse
souple ou avec un aspirateur. Pour mieux
nettoyer les revêtements en velours, uti-
liser une brosse humide.
Frotter les sièges avec une éponge imbi-
bée d’une solution d’eau et de détergent
neutre.ELEMENTS EN PLASTIQUE
Il est conseillé de procéder au nettoyage
normal des plastiques internes avec un
chiffon trempé dans une solution d’eau et
détergent neutre non abrasif. Pour enle-
ver les taches de graisse ou résistantes,
utiliser des produits spécifiques pour le
nettoyage des plastiques, sans solvent et
expressément conçus pour nee pas alté-
rer l’aspect et la couleur des composants.
ATTENTION Ne jamais employer d’al-
cool ou des essences pour laver la vitre
du tableau de bord.
123-140 ABARTH 500 FR 29-04-2009 9:34 Pagina 140

141
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
DONNEES D’IDENTIFICATION .................................... 142
CODES MOTEURS - VERSIONS CARROSSERIE ........ 144
MOTEUR ............................................................................... 145
ALIMENTATION ................................................................. 146
TRANSMISSION .................................................................. 146
FREINS .................................................................................... 147
SUSPENSIONS ...................................................................... 147
DIRECTION .......................................................................... 147
ROUES .................................................................................... 148
DIMENSIONS ....................................................................... 151
PERFORMANCES ................................................................ 152
POIDS ..................................................................................... 153
CONTENANCES ................................................................. 154
FLUIDES ET LUBRIFIANTS ............................................... 155
CONSOMMATION EN CARBURANT ......................... 157
EMISSIONS DE CO
2........................................................... 158
TECOMMANDE FREQUENCE RADIO
(Attestation de conformité)................................................ 159
C
C C C
A A A A
R R R R
A A A A
C C C C
T T T T
E E E E
R R R R
I I I I
S S S S
T T T T
I I I I
Q Q Q Q
U U U U
E E E E
S S S S

T T T T
E E E E
C C C C
H H H H
N N N N
I I I I
Q Q Q Q
U U U U
E EE
E
S S S S
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 141

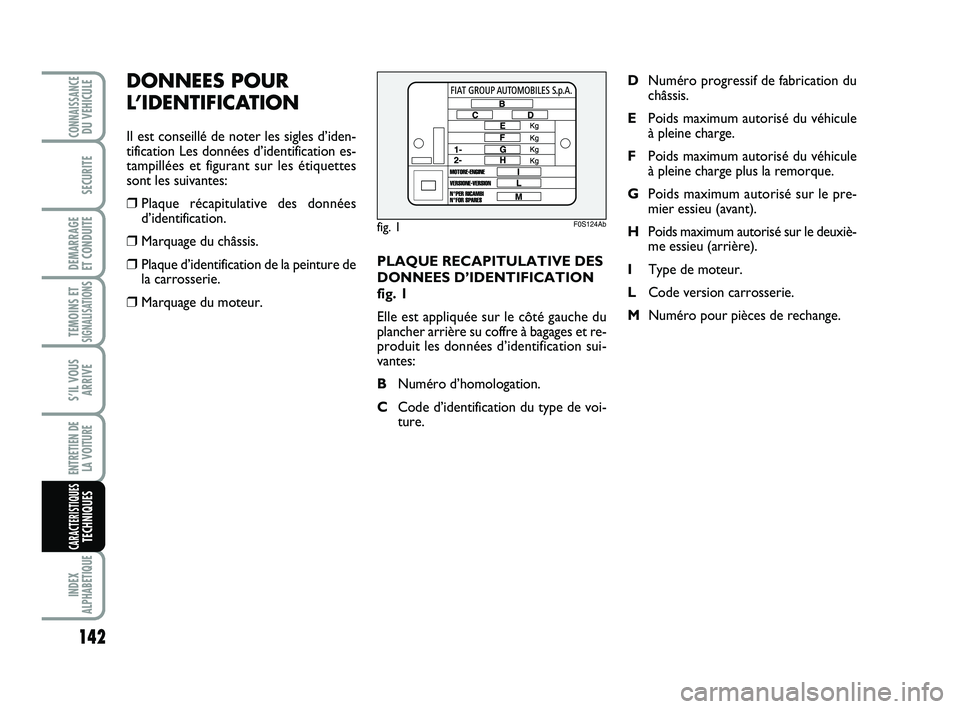

PLAQUE RECAPITULATIVE DES
DONNEES D’IDENTIFICATION
fig. 1
Elle est appliquée sur le côté gauche du
plancher arrière su coffre à bagages et re-
produit les données d’identification sui-
vantes:
BNuméro d’homologation.
CCode d’identification du type de voi-
ture.DNuméro progressif de fabrication du
châssis.
EPoids maximum autorisé du véhicule
à pleine charge.
FPoids maximum autorisé du véhicule
à pleine charge plus la remorque.
GPoids maximum autorisé sur le pre-
mier essieu (avant).
HPoids maximum autorisé sur le deuxiè-
me essieu (arrière).
IType de moteur.
LCode version carrosserie.
MNuméro pour pièces de rechange.
DONNEES POUR
L’IDENTIFICATION
Il est conseillé de noter les sigles d’iden-
tification Les données d’identification es-
tampillées et figurant sur les étiquettes
sont les suivantes:
❒Plaque récapitulative des données
d’identification.
❒Marquage du châssis.
❒Plaque d’identification de la peinture de
la carrosserie.
❒Marquage du moteur.
142
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
fig. 1F0S124Ab
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 142

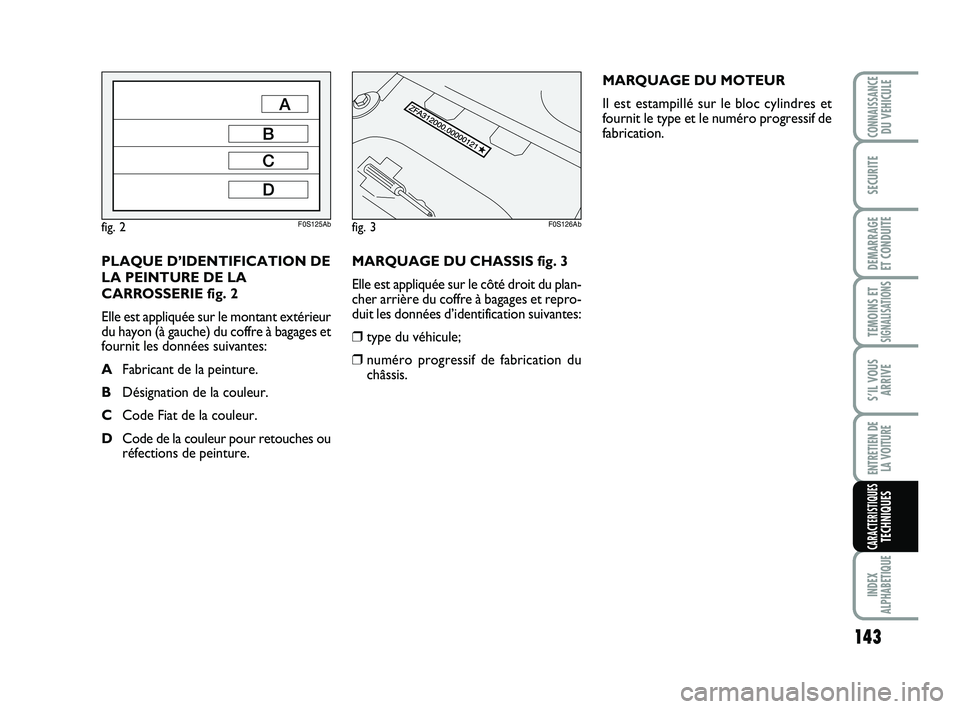

MARQUAGE DU CHASSIS fig. 3
Elle est appliquée sur le côté droit du plan-
cher arrière du coffre à bagages et repro-
duit les données d’identification suivantes:
❒type du véhicule;
❒numéro progressif de fabrication du
châssis.MARQUAGE DU MOTEUR
Il est estampillé sur le bloc cylindres et
fournit le type et le numéro progressif de
fabrication.
PLAQUE D’IDENTIFICATION DE
LA PEINTURE DE LA
CARROSSERIE fig. 2
Elle est appliquée sur le montant extérieur
du hayon (à gauche) du coffre à bagages et
fournit les données suivantes:
AFabricant de la peinture.
BDésignation de la couleur.
CCode Fiat de la couleur.
DCode de la couleur pour retouches ou
réfections de peinture.
143
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
fig. 2F0S125Abfig. 3F0S126Ab
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 143

144
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

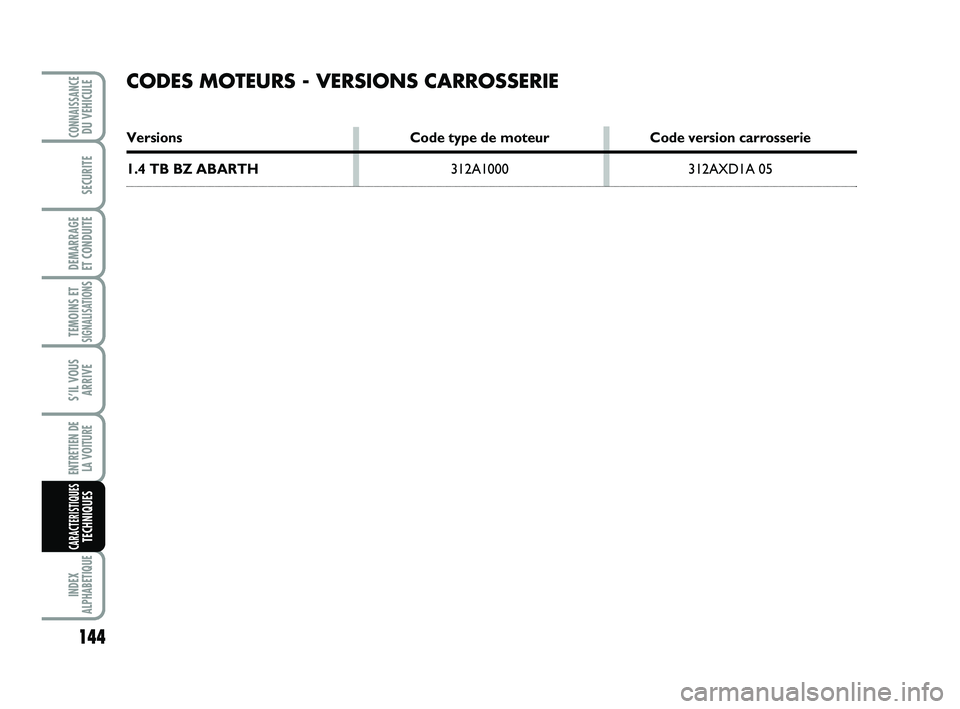

CODES MOTEURS - VERSIONS CARROSSERIE
Versions Code type de moteur Code version carrosserie
1.4 TB BZ ABARTH312A1000 312AXD1A 05
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 144

145
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

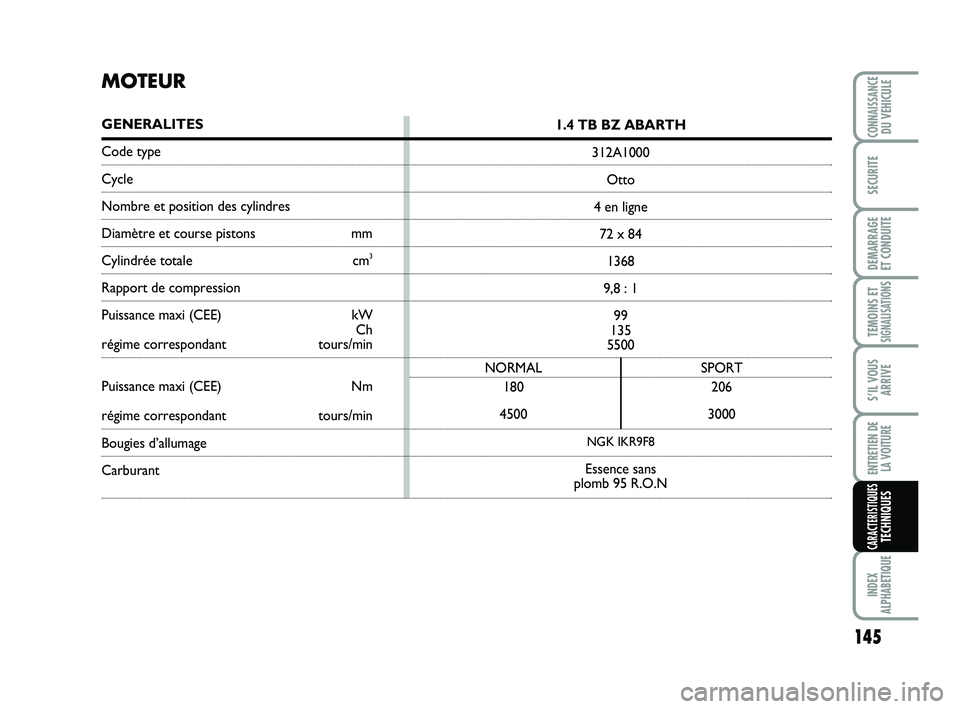

MOTEUR
GENERALITES
Code type
Cycle
Nombre et position des cylindres
Diamètre et course pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
régime correspondant tours/min
Bougies d’allumage
Carburant
1.4 TB BZ ABARTH
312A1000
Otto
4 en ligne
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Essence sans
plomb 95 R.O.N
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 145

146
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

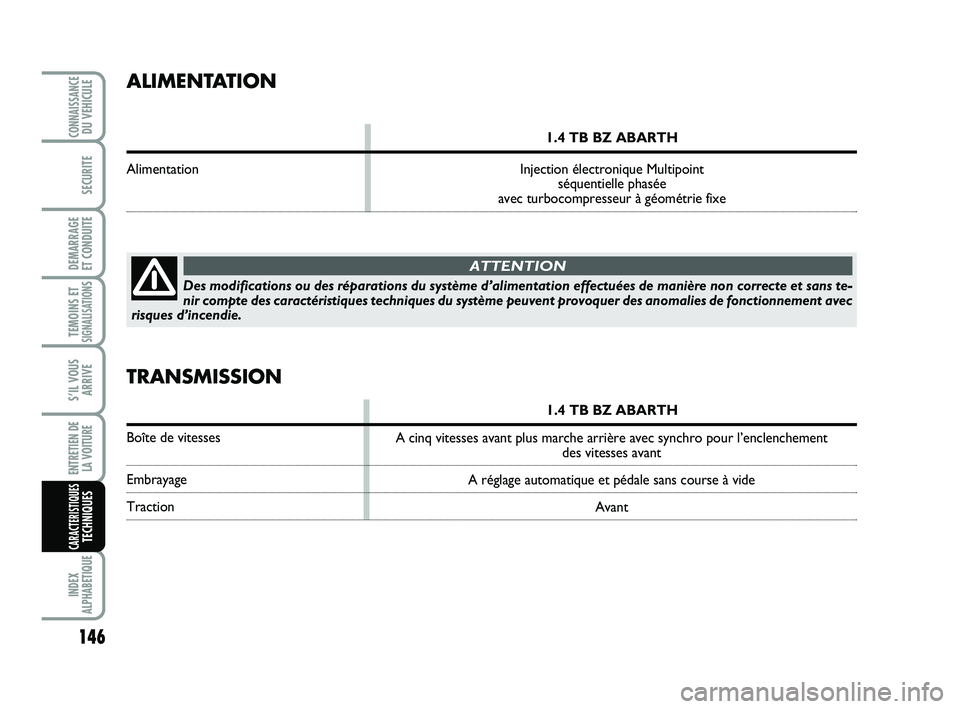

ALIMENTATION
1.4 TB BZ ABARTH
Alimentation Injection électronique Multipoint
séquentielle phasée
avec turbocompresseur à géométrie fixe
Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte et sans te-
nir compte des caractéristiques techniques du système peuvent provoquer des anomalies de fonctionnement avec
risques d’incendie.
ATTENTION
TRANSMISSION
1.4 TB BZ ABARTH
Boîte de vitesses
Embrayage
TractionA cinq vitesses avant plus marche arrière avec synchro pour l’enclenchement
des vitesses avant
A réglage automatique et pédale sans course à vide
Avant
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 146

147
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

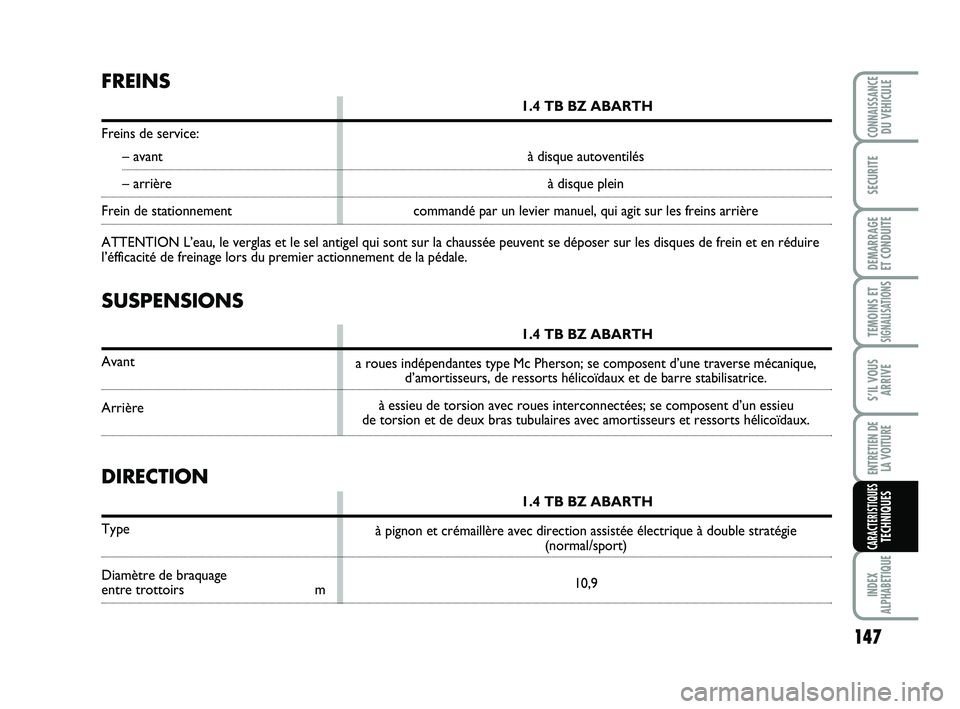

SUSPENSIONS
1.4 TB BZ ABARTH
Avant
Arrière
FREINS
1.4 TB BZ ABARTH
Freins de service:
– avant
– arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel antigel qui sont sur la chaussée peuvent se déposer sur les disques de frein et en réduire
l’éfficacité de freinage lors du premier actionnement de la pédale.
DIRECTION
1.4 TB BZ ABARTH
Type
Diamètre de braquage entre trottoirs ma roues indépendantes type Mc Pherson; se composent d’une traverse mécanique,
d’amortisseurs, de ressorts hélicoïdaux et de barre stabilisatrice.
à essieu de torsion avec roues interconnectées; se composent d’un essieu
de torsion et de deux bras tubulaires avec amortisseurs et ressorts hélicoïdaux.
à pignon et crémaillère avec direction assistée électrique à double stratégie
(normal/sport)
10,9 à disque autoventilés
à disque plein
commandé par un levier manuel, qui agit sur les freins arrière
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 147

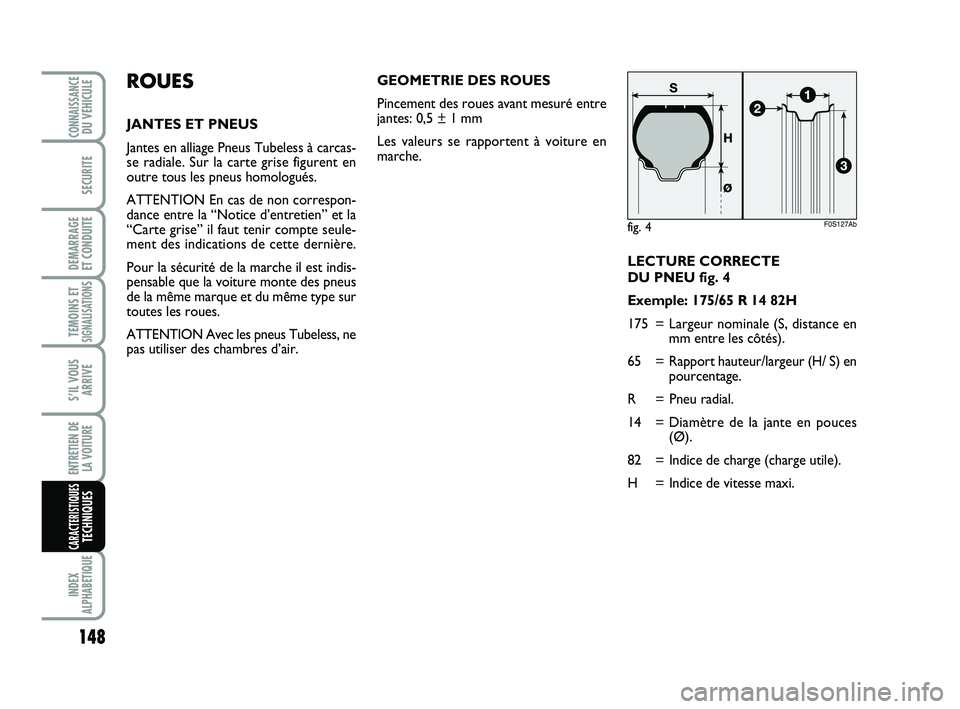

LECTURE CORRECTE
DU PNEU fig. 4
Exemple: 175/65 R 14 82H
175 = Largeur nominale (S, distance en
mm entre les côtés).
65 = Rapport hauteur/largeur (H/ S) en
pourcentage.
R = Pneu radial.
14 = Diamètre de la jante en pouces
(Ø).
82 = Indice de charge (charge utile).
H = Indice de vitesse maxi.
ROUES
JANTES ET PNEUS
Jantes en alliage Pneus Tubeless à carcas-
se radiale. Sur la carte grise figurent en
outre tous les pneus homologués.
ATTENTION En cas de non correspon-
dance entre la “Notice d’entretien” et la
“Carte grise” il faut tenir compte seule-
ment des indications de cette dernière.
Pour la sécurité de la marche il est indis-
pensable que la voiture monte des pneus
de la même marque et du même type sur
toutes les roues.
ATTENTION Avec les pneus Tubeless, ne
pas utiliser des chambres d’air.
148
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
GEOMETRIE DES ROUES
Pincement des roues avant mesuré entre
jantes: 0,5 ± 1 mm
Les valeurs se rapportent à voiture en
marche.
fig. 4F0S127Ab
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 148

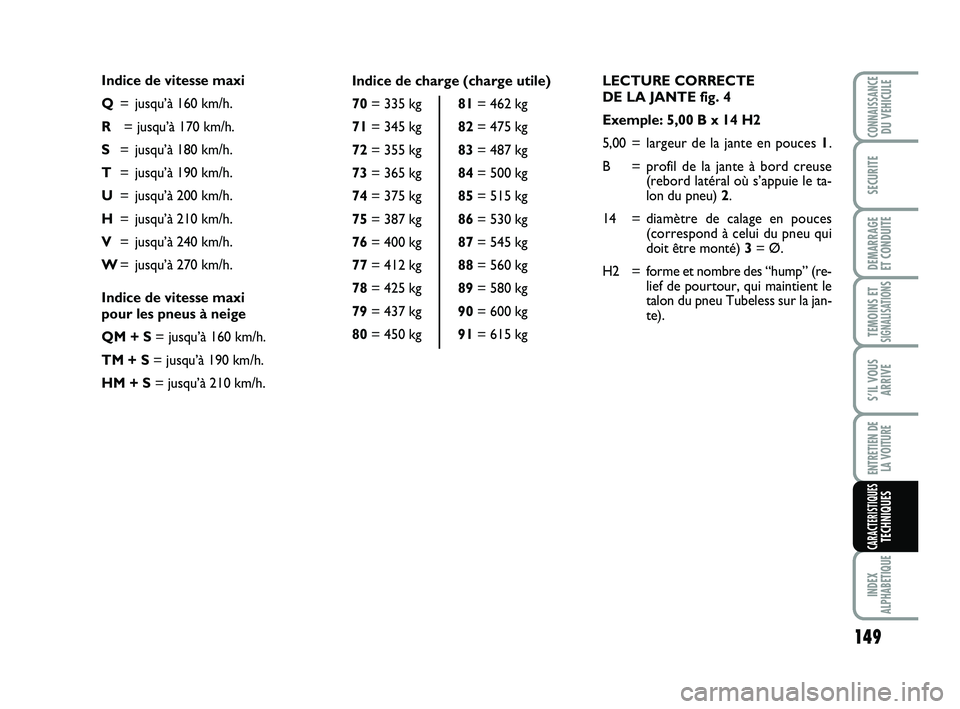

LECTURE CORRECTE
DE LA JANTE fig. 4
Exemple: 5,00 B x 14 H2
5,00 =largeur de la jante en pouces 1.
B = profil de la jante à bord creuse
(rebord latéral où s’appuie le ta-
lon du pneu) 2.
14 = diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) 3= Ø.
H2 = forme et nombre des “hump” (re-
lief de pourtour, qui maintient le
talon du pneu Tubeless sur la jan-
te). Indice de charge (charge utile)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
149
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Indice de vitesse maxi
pour les pneus à neige
QM + S= jusqu’à 160 km/h.
TM + S= jusqu’à 190 km/h.
HM + S= jusqu’à 210 km/h.
141-159 ABARTH 500 FR 7-05-2009 16:49 Pagina 149
