Abarth 500 2011 Libretto Uso Manutenzione (in Italian)
Manufacturer: ABARTH, Model Year: 2011, Model line: 500, Model: Abarth 500 2011Pages: 170, PDF Dimensioni: 4.17 MB
Page 61 of 170

60
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

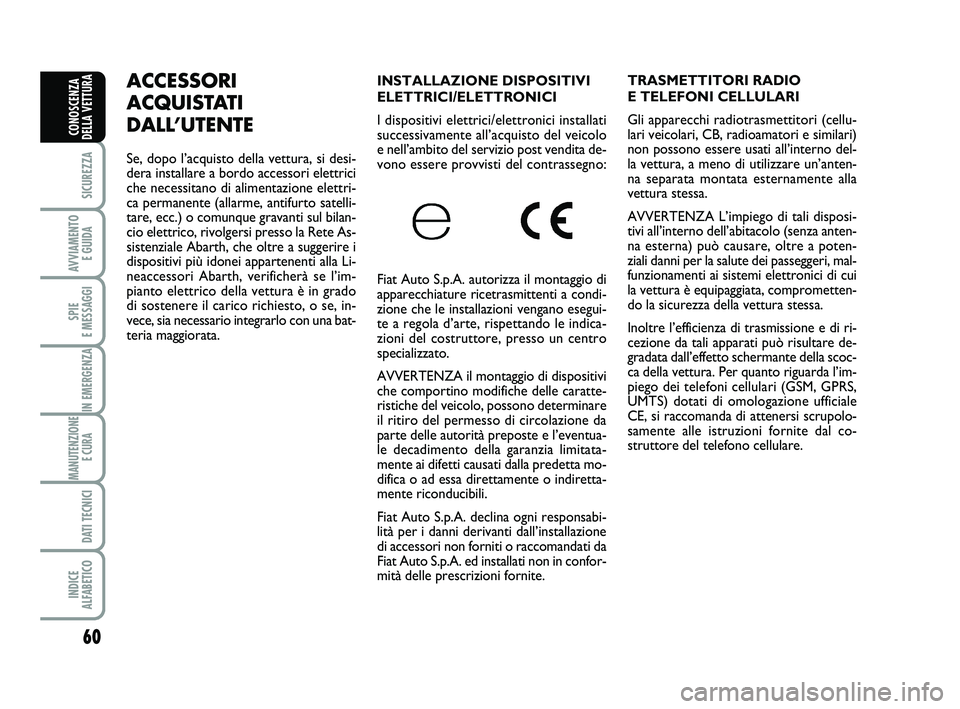

INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici installati
successivamente all’acquisto del veicolo
e nell’ambito del servizio post vendita de-
vono essere provvisti del contrassegno:
Fiat Auto S.p.A. autorizza il montaggio di
apparecchiature ricetrasmittenti a condi-
zione che le installazioni vengano esegui-
te a regola d’arte, rispettando le indica-
zioni del costruttore, presso un centro
specializzato.
AVVERTENZA il montaggio di dispositivi
che comportino modifiche delle caratte-
ristiche del veicolo, possono determinare
il ritiro del permesso di circolazione da
parte delle autorità preposte e l’eventua-
le decadimento della garanzia limitata-
mente ai difetti causati dalla predetta mo-
difica o ad essa direttamente o indiretta-
mente riconducibili.
Fiat Auto S.p.A. declina ogni responsabi-
lità per i danni derivanti dall’installazione
di accessori non forniti o raccomandati da
Fiat Auto S.p.A. ed installati non in confor-
mità delle prescrizioni fornite.TRASMETTITORI RADIO
E TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari veicolari, CB, radioamatori e similari)
non possono essere usati all’interno del-
la vettura, a meno di utilizzare un’anten-
na separata montata esternamente alla
vettura stessa.
AVVERTENZA L’impiego di tali disposi-
tivi all’interno dell’abitacolo (senza anten-
na esterna) può causare, oltre a poten-
ziali danni per la salute dei passeggeri, mal-
funzionamenti ai sistemi elettronici di cui
la vettura è equipaggiata, comprometten-
do la sicurezza della vettura stessa.
Inoltre l’efficienza di trasmissione e di ri-
cezione da tali apparati può risultare de-
gradata dall’effetto schermante della scoc-
ca della vettura. Per quanto riguarda l’im-
piego dei telefoni cellulari (GSM, GPRS,
UMTS) dotati di omologazione ufficiale
CE, si raccomanda di attenersi scrupolo-
samente alle istruzioni fornite dal co-
struttore del telefono cellulare.ACCESSORI
ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto della vettura, si desi-
dera installare a bordo accessori elettrici
che necessitano di alimentazione elettri-
ca permanente (allarme, antifurto satelli-
tare, ecc.) o comunque gravanti sul bilan-
cio elettrico, rivolgersi presso la Rete As-
sistenziale Abarth, che oltre a suggerire i
dispositivi più idonei appartenenti alla Li-
neaccessori Abarth, verificherà se l’im-
pianto elettrico della vettura è in grado
di sostenere il carico richiesto, o se, in-
vece, sia necessario integrarlo con una bat-
teria maggiorata.
046-062 ABARTH 500 IT 27-01-2010 15:28 Pagina 60
Page 62 of 170

61
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

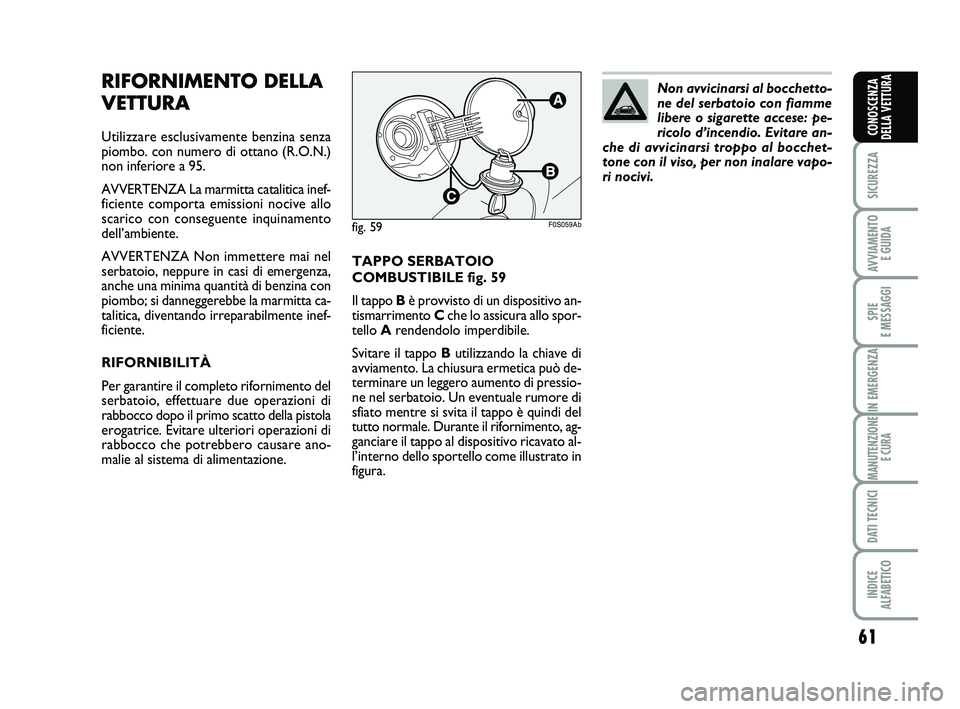

TAPPO SERBATOIO
COMBUSTIBILE fig. 59
Il tappo Bè provvisto di un dispositivo an-
tismarrimento Cche lo assicura allo spor-
tello Arendendolo imperdibile.
Svitare il tappo Butilizzando la chiave di
avviamento. La chiusura ermetica può de-
terminare un leggero aumento di pressio-
ne nel serbatoio. Un eventuale rumore di
sfiato mentre si svita il tappo è quindi del
tutto normale. Durante il rifornimento, ag-
ganciare il tappo al dispositivo ricavato al-
l’interno dello sportello come illustrato in
figura.
RIFORNIMENTO DELLA
VETTURA
Utilizzare esclusivamente benzina senza
piombo. con numero di ottano (R.O.N.)
non inferiore a 95.
AVVERTENZA La marmitta catalitica inef-
ficiente comporta emissioni nocive allo
scarico con conseguente inquinamento
dell’ambiente.
AVVERTENZA Non immettere mai nel
serbatoio, neppure in casi di emergenza,
anche una minima quantità di benzina con
piombo; si danneggerebbe la marmitta ca-
talitica, diventando irreparabilmente inef-
ficiente.
RIFORNIBILITÀ
Per garantire il completo rifornimento del
serbatoio, effettuare due operazioni di
rabbocco dopo il primo scatto della pistola
erogatrice. Evitare ulteriori operazioni di
rabbocco che potrebbero causare ano-
malie al sistema di alimentazione.Non avvicinarsi al bocchetto-
ne del serbatoio con fiamme
libere o sigarette accese: pe-
ricolo d’incendio. Evitare an-
che di avvicinarsi troppo al bocchet-
tone con il viso, per non inalare vapo-
ri nocivi.
fig. 59F0S059Ab
046-062 ABARTH 500 IT 27-01-2010 15:28 Pagina 61
Page 63 of 170

62
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

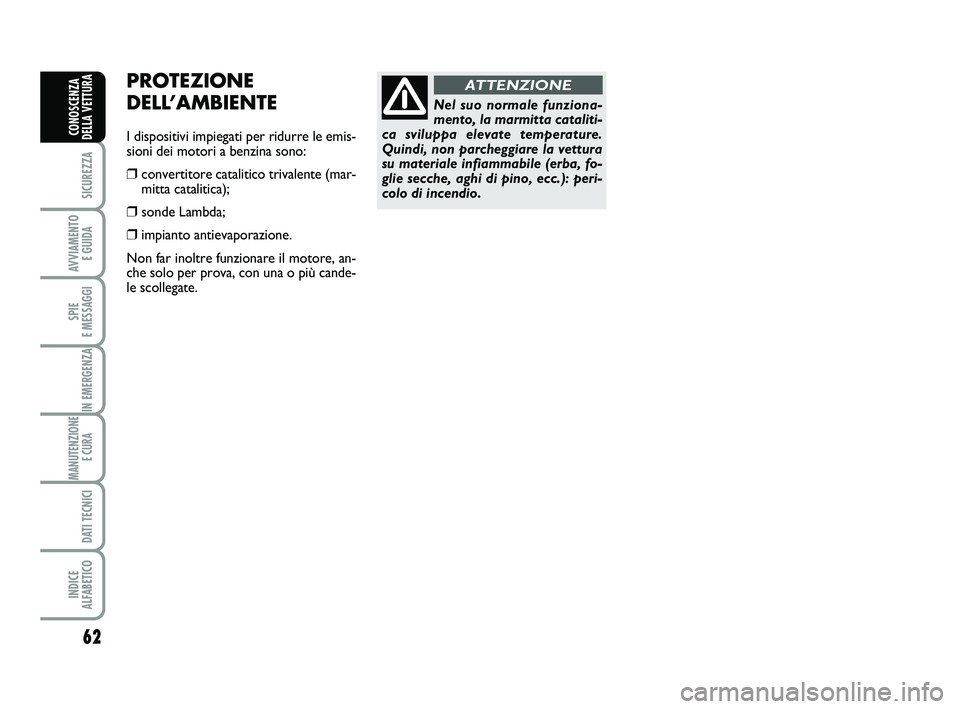

PROTEZIONE
DELL’AMBIENTE
I dispositivi impiegati per ridurre le emis-
sioni dei motori a benzina sono:
❒convertitore catalitico trivalente (mar-
mitta catalitica);
❒sonde Lambda;
❒impianto antievaporazione.
Non far inoltre funzionare il motore, an-
che solo per prova, con una o più cande-
le scollegate.
Nel suo normale funziona-
mento, la marmitta cataliti-
ca sviluppa elevate temperature.
Quindi, non parcheggiare la vettura
su materiale infiammabile (erba, fo-
glie secche, aghi di pino, ecc.): peri-
colo di incendio.
ATTENZIONE
046-062 ABARTH 500 IT 27-01-2010 15:28 Pagina 62
Page 64 of 170

63
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA

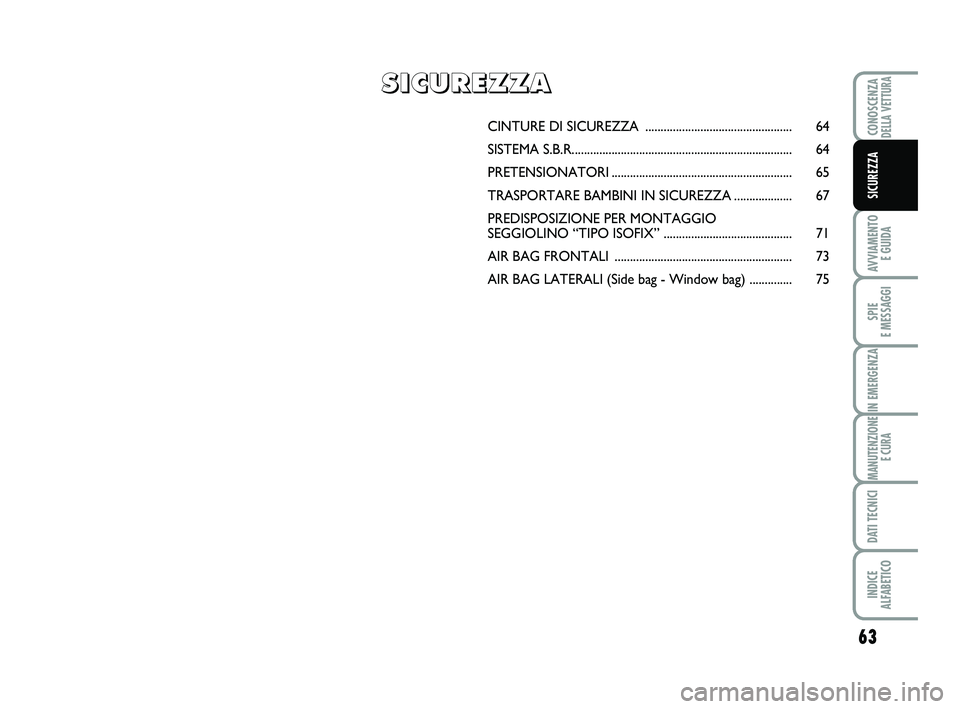

SICUREZZA
CINTURE DI SICUREZZA ................................................ 64
SISTEMA S.B.R........................................................................ 64
PRETENSIONATORI........................................................... 65
TRASPORTARE BAMBINI IN SICUREZZA................... 67
PREDISPOSIZIONE PER MONTAGGIO
SEGGIOLINO “TIPO ISOFIX” .......................................... 71
AIR BAG FRONTALI .......................................................... 73
AIR BAG LATERALI (Side bag - Window bag) .............. 75
S
S S S
I I I I
C C C C
U U U U
R R R R
E E E E
Z Z Z Z
Z Z Z Z
A A A A
063-078 ABARTH 500 IT 27-01-2010 15:30 Pagina 63
Page 65 of 170

64
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
Con vettura posteggiata in forte penden-
za l’arrotolatore può bloccarsi; ciò è nor-
male. Inoltre il meccanismo dell’arrotola-
tore blocca il nastro ad ogni sua estrazio-
ne rapida o in caso di frenate brusche, ur-
ti e curve a velocità sostenuta.
Il sedile posteriore è dotato di cinture di
sicurezza inerziali a tre punti di ancorag-
gio con arrotolatore.

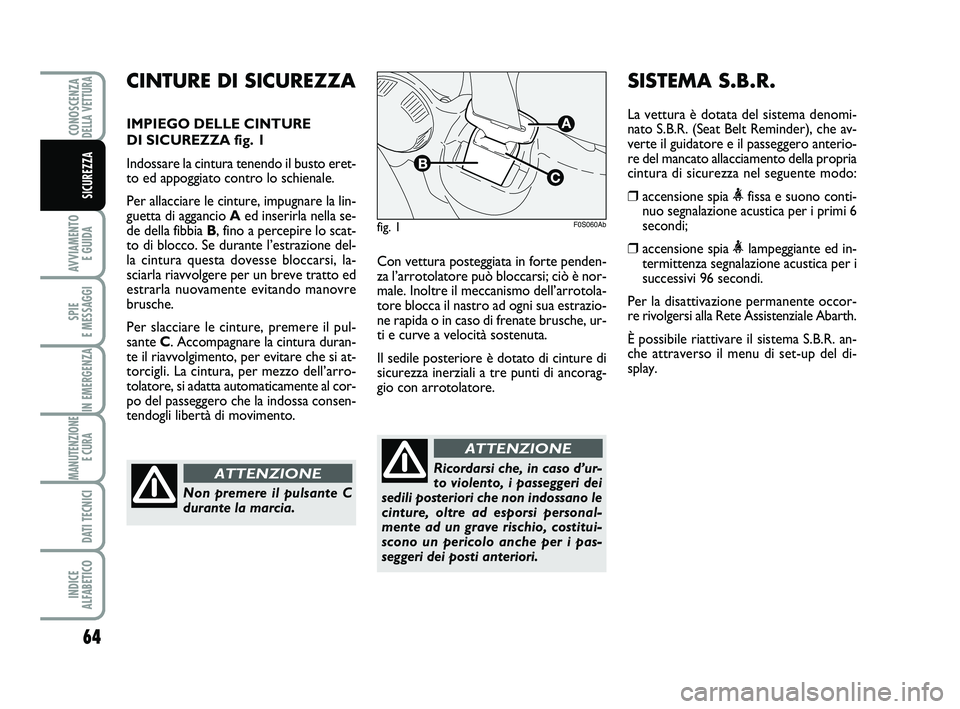

SISTEMA S.B.R.
La vettura è dotata del sistema denomi-
nato S.B.R. (Seat Belt Reminder), che av-
verte il guidatore e il passeggero anterio-
re del mancato allacciamento della propria
cintura di sicurezza nel seguente modo:
❒accensione spia
secondi;
❒accensione spia
successivi 96 secondi.
Per la disattivazione permanente occor-
re rivolgersi alla Rete Assistenziale Abarth.
È possibile riattivare il sistema S.B.R. an-
che attraverso il menu di set-up del di-
splay.
CINTURE DI SICUREZZA
IMPIEGO DELLE CINTURE
DI SICUREZZA fig. 1
Indossare la cintura tenendo il busto eret-
to ed appoggiato contro lo schienale.
Per allacciare le cinture, impugnare la lin-
guetta di aggancio Aed inserirla nella se-
de della fibbia B, fino a percepire lo scat-
to di blocco. Se durante l’estrazione del-
la cintura questa dovesse bloccarsi, la-
sciarla riavvolgere per un breve tratto ed
estrarla nuovamente evitando manovre
brusche.
Per slacciare le cinture, premere il pul-
sante C. Accompagnare la cintura duran-
te il riavvolgimento, per evitare che si at-
torcigli. La cintura, per mezzo dell’arro-
tolatore, si adatta automaticamente al cor-
po del passeggero che la indossa consen-
tendogli libertà di movimento.
fig. 1F0S060Ab
Non premere il pulsante C
durante la marcia.
ATTENZIONERicordarsi che, in caso d’ur-
to violento, i passeggeri dei
sedili posteriori che non indossano le
cinture, oltre ad esporsi personal-
mente ad un grave rischio, costitui-
scono un pericolo anche per i pas-
seggeri dei posti anteriori.
ATTENZIONE
063-078 ABARTH 500 IT 27-01-2010 15:30 Pagina 64
Page 66 of 170

65
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA

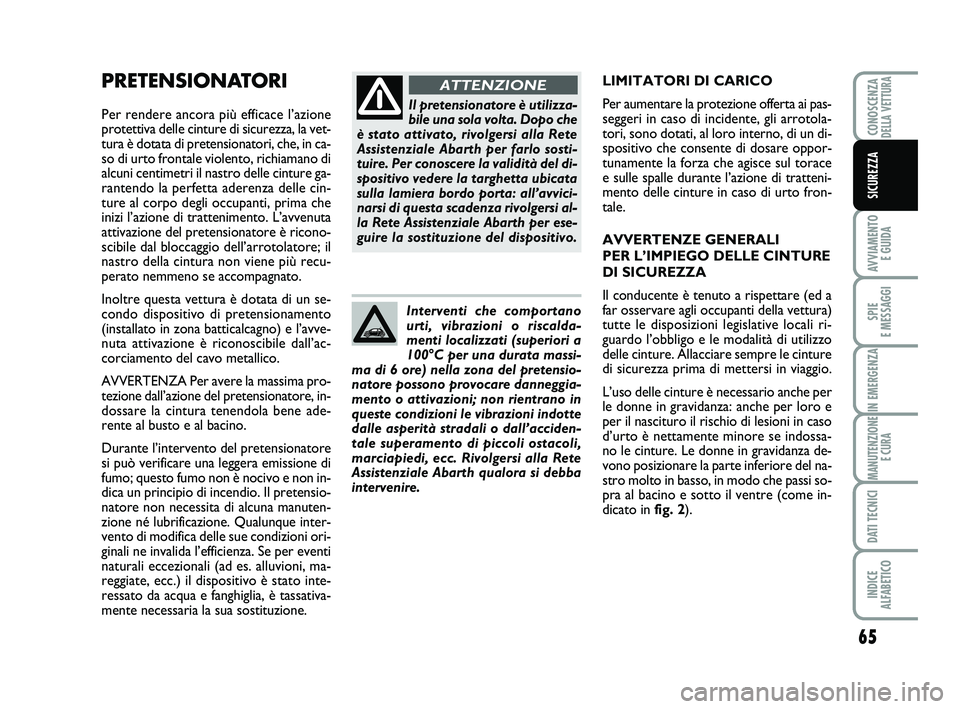

PRETENSIONATORI
Per rendere ancora più efficace l’azione
protettiva delle cinture di sicurezza, la vet-
tura è dotata di pretensionatori, che, in ca-
so di urto frontale violento, richiamano di
alcuni centimetri il nastro delle cinture ga-
rantendo la perfetta aderenza delle cin-
ture al corpo degli occupanti, prima che
inizi l’azione di trattenimento. L’avvenuta
attivazione del pretensionatore è ricono-
scibile dal bloccaggio dell’arrotolatore; il
nastro della cintura non viene più recu-
perato nemmeno se accompagnato.
Inoltre questa vettura è dotata di un se-
condo dispositivo di pretensionamento
(installato in zona batticalcagno) e l’avve-
nuta attivazione è riconoscibile dall’ac-
corciamento del cavo metallico.
AVVERTENZA Per avere la massima pro-
tezione dall’azione del pretensionatore, in-
dossare la cintura tenendola bene ade-
rente al busto e al bacino.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione di
fumo; questo fumo non è nocivo e non in-
dica un principio di incendio. Il pretensio-
natore non necessita di alcuna manuten-
zione né lubrificazione. Qualunque inter-
vento di modifica delle sue condizioni ori-
ginali ne invalida l’efficienza. Se per eventi
naturali eccezionali (ad es. alluvioni, ma-
reggiate, ecc.) il dispositivo è stato inte-
ressato da acqua e fanghiglia, è tassativa-
mente necessaria la sua sostituzione.LIMITATORI DI CARICO
Per aumentare la protezione offerta ai pas-
seggeri in caso di incidente, gli arrotola-
tori, sono dotati, al loro interno, di un di-
spositivo che consente di dosare oppor-
tunamente la forza che agisce sul torace
e sulle spalle durante l’azione di tratteni-
mento delle cinture in caso di urto fron-
tale.
AVVERTENZE GENERALI
PER L’IMPIEGO DELLE CINTURE
DI SICUREZZA
Il conducente è tenuto a rispettare (ed a
far osservare agli occupanti della vettura)
tutte le disposizioni legislative locali ri-
guardo l’obbligo e le modalità di utilizzo
delle cinture. Allacciare sempre le cinture
di sicurezza prima di mettersi in viaggio.
L’uso delle cinture è necessario anche per
le donne in gravidanza: anche per loro e
per il nascituro il rischio di lesioni in caso
d’urto è nettamente minore se indossa-
no le cinture. Le donne in gravidanza de-
vono posizionare la parte inferiore del na-
stro molto in basso, in modo che passi so-
pra al bacino e sotto il ventre (come in-

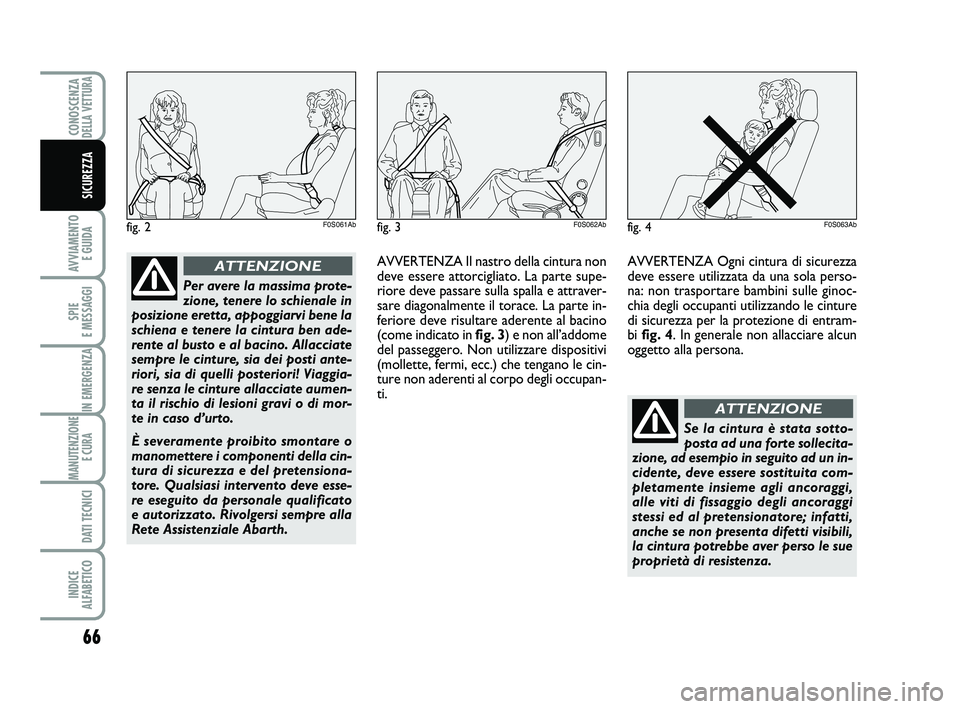

dicato in fig. 2). Il pretensionatore è utilizza-
bile una sola volta. Dopo che
è stato attivato, rivolgersi alla Rete
Assistenziale Abarth per farlo sosti-
tuire. Per conoscere la validità del di-
spositivo vedere la targhetta ubicata
sulla lamiera bordo porta: all’avvici-
narsi di questa scadenza rivolgersi al-
la Rete Assistenziale Abarth per ese-
guire la sostituzione del dispositivo.
ATTENZIONE
Interventi che comportano
urti, vibrazioni o riscalda-
menti localizzati (superiori a
100°C per una durata massi-
ma di 6 ore) nella zona del pretensio-
natore possono provocare danneggia-
mento o attivazioni; non rientrano in
queste condizioni le vibrazioni indotte
dalle asperità stradali o dall’acciden-
tale superamento di piccoli ostacoli,
marciapiedi, ecc. Rivolgersi alla Rete
Assistenziale Abarth qualora si debba
intervenire.
063-078 ABARTH 500 IT 27-01-2010 15:30 Pagina 65
Page 67 of 170

66
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
fig. 2F0S061Ab
Per avere la massima prote-
zione, tenere lo schienale in
posizione eretta, appoggiarvi bene la
schiena e tenere la cintura ben ade-
rente al busto e al bacino. Allacciate
sempre le cinture, sia dei posti ante-
riori, sia di quelli posteriori! Viaggia-
re senza le cinture allacciate aumen-
ta il rischio di lesioni gravi o di mor-
te in caso d’urto.
È severamente proibito smontare o
manomettere i componenti della cin-
tura di sicurezza e del pretensiona-
tore. Qualsiasi intervento deve esse-
re eseguito da personale qualificato
e autorizzato. Rivolgersi sempre alla
Rete Assistenziale Abarth.
ATTENZIONEAVVERTENZA Ogni cintura di sicurezza
deve essere utilizzata da una sola perso-
na: non trasportare bambini sulle ginoc-
chia degli occupanti utilizzando le cinture
di sicurezza per la protezione di entram-
bi fig. 4. In generale non allacciare alcun
oggetto alla persona. AVVERTENZA Il nastro della cintura non
deve essere attorcigliato. La parte supe-
riore deve passare sulla spalla e attraver-
sare diagonalmente il torace. La parte in-
feriore deve risultare aderente al bacino
(come indicato in fig. 3) e non all’addome
del passeggero. Non utilizzare dispositivi
(mollette, fermi, ecc.) che tengano le cin-
ture non aderenti al corpo degli occupan-
ti.
fig. 3F0S062Abfig. 4F0S063Ab
Se la cintura è stata sotto-
posta ad una forte sollecita-
zione, ad esempio in seguito ad un in-
cidente, deve essere sostituita com-
pletamente insieme agli ancoraggi,
alle viti di fissaggio degli ancoraggi
stessi ed al pretensionatore; infatti,
anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
ATTENZIONE
063-078 ABARTH 500 IT 27-01-2010 15:30 Pagina 66
Page 68 of 170

67
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA

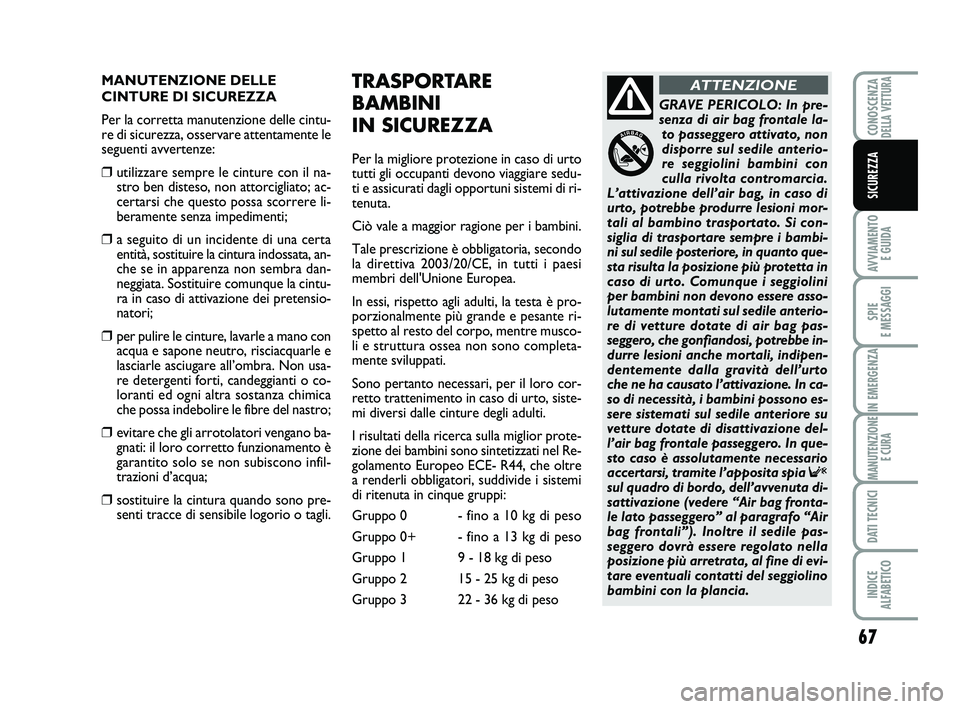

MANUTENZIONE DELLE
CINTURE DI SICUREZZA
Per la corretta manutenzione delle cintu-
re di sicurezza, osservare attentamente le
seguenti avvertenze:
❒utilizzare sempre le cinture con il na-
stro ben disteso, non attorcigliato; ac-
certarsi che questo possa scorrere li-
beramente senza impedimenti;
❒a seguito di un incidente di una certa
entità, sostituire la cintura indossata, an-
che se in apparenza non sembra dan-
neggiata. Sostituire comunque la cintu-
ra in caso di attivazione dei pretensio-
natori;
❒per pulire le cinture, lavarle a mano con
acqua e sapone neutro, risciacquarle e
lasciarle asciugare all’ombra. Non usa-
re detergenti forti, candeggianti o co-
loranti ed ogni altra sostanza chimica
che possa indebolire le fibre del nastro;
❒evitare che gli arrotolatori vengano ba-
gnati: il loro corretto funzionamento è
garantito solo se non subiscono infil-
trazioni d’acqua;
❒sostituire la cintura quando sono pre-
senti tracce di sensibile logorio o tagli.
TRASPORTARE
BAMBINI
IN SICUREZZA
Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare sedu-
ti e assicurati dagli opportuni sistemi di ri-
tenuta.
Ciò vale a maggior ragione per i bambini.
Tale prescrizione è obbligatoria, secondo
la direttiva 2003/20/CE, in tutti i paesi
membri dell'Unione Europea.
In essi, rispetto agli adulti, la testa è pro-
porzionalmente più grande e pesante ri-
spetto al resto del corpo, mentre musco-
li e struttura ossea non sono completa-
mente sviluppati.
Sono pertanto necessari, per il loro cor-
retto trattenimento in caso di urto, siste-
mi diversi dalle cinture degli adulti.
I risultati della ricerca sulla miglior prote-
zione dei bambini sono sintetizzati nel Re-
golamento Europeo ECE- R44, che oltre
a renderli obbligatori, suddivide i sistemi
di ritenuta in cinque gruppi:
Gruppo 0 - fino a 10 kg di peso
Gruppo 0+ - fino a 13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
GRAVE PERICOLO: In pre-
senza di air bag frontale la-
to passeggero attivato, non
disporre sul sedile anterio-
re seggiolini bambini con
culla rivolta contromarcia.
L’attivazione dell’air bag, in caso di
urto, potrebbe produrre lesioni mor-
tali al bambino trasportato. Si con-
siglia di trasportare sempre i bambi-
ni sul sedile posteriore, in quanto que-
sta risulta la posizione più protetta in
caso di urto. Comunque i seggiolini
per bambini non devono essere asso-
lutamente montati sul sedile anterio-
re di vetture dotate di air bag pas-
seggero, che gonfiandosi, potrebbe in-
durre lesioni anche mortali, indipen-
dentemente dalla gravità dell’urto
che ne ha causato l’attivazione. In ca-
so di necessità, i bambini possono es-
sere sistemati sul sedile anteriore su
vetture dotate di disattivazione del-
l’air bag frontale passeggero. In que-
sto caso è assolutamente necessario
accertarsi, tramite l’apposita spia
Fsul quadro di bordo, dell’avvenuta di-
sattivazione (vedere “Air bag fronta-
le lato passeggero” al paragrafo “Air
bag frontali”). Inoltre il sedile pas-
seggero dovrà essere regolato nella
posizione più arretrata, al fine di evi-
tare eventuali contatti del seggiolino
bambini con la plancia.
ATTENZIONE
063-078 ABARTH 500 IT 27-01-2010 15:30 Pagina 67
Page 69 of 170

68
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA

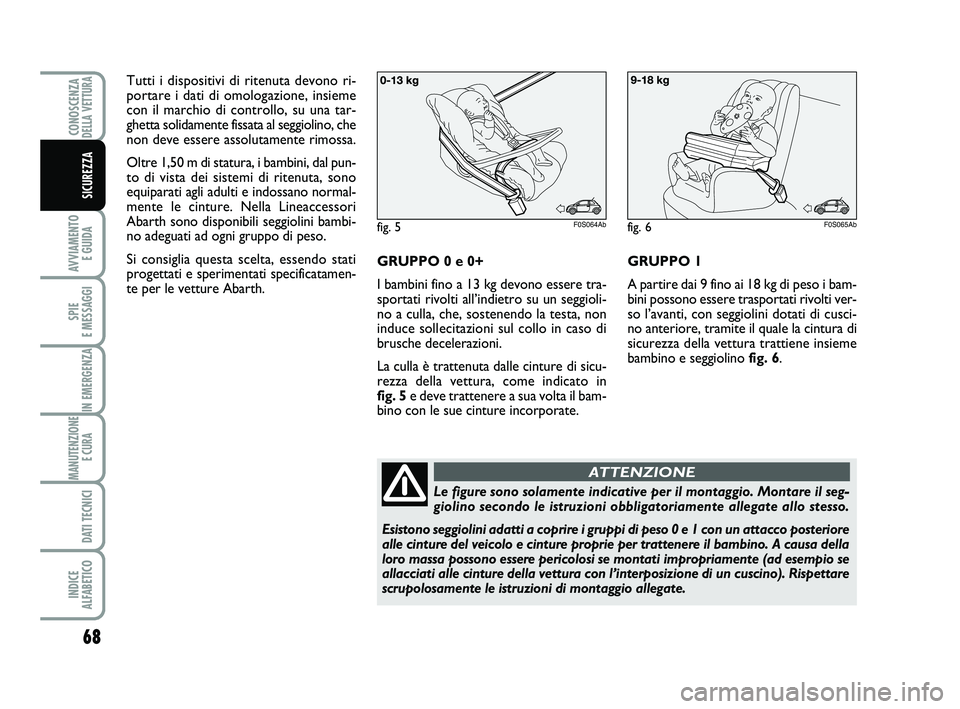

Tutti i dispositivi di ritenuta devono ri-
portare i dati di omologazione, insieme
con il marchio di controllo, su una tar-
ghetta solidamente fissata al seggiolino, che
non deve essere assolutamente rimossa.
Oltre 1,50 m di statura, i bambini, dal pun-
to di vista dei sistemi di ritenuta, sono
equiparati agli adulti e indossano normal-
mente le cinture. Nella Lineaccessori
Abarth sono disponibili seggiolini bambi-
no adeguati ad ogni gruppo di peso.
Si consiglia questa scelta, essendo stati
progettati e sperimentati specificatamen-
te per le vetture Abarth.GRUPPO 0 e 0+
I bambini fino a 13 kg devono essere tra-
sportati rivolti all’indietro su un seggioli-
no a culla, che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
La culla è trattenuta dalle cinture di sicu-
rezza della vettura, come indicato in
fig. 5e deve trattenere a sua volta il bam-
bino con le sue cinture incorporate.
fig. 5F0S064Ab
GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bam-
bini possono essere trasportati rivolti ver-
so l’avanti, con seggiolini dotati di cusci-
no anteriore, tramite il quale la cintura di
sicurezza della vettura trattiene insieme
bambino e seggiolino fig. 6.
fig. 6F0S065Ab
Le figure sono solamente indicative per il montaggio. Montare il seg-
giolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Esistono seggiolini adatti a coprire i gruppi di peso 0 e 1 con un attacco posteriore
alle cinture del veicolo e cinture proprie per trattenere il bambino. A causa della
loro massa possono essere pericolosi se montati impropriamente (ad esempio se
allacciati alle cinture della vettura con l’interposizione di un cuscino). Rispettare
scrupolosamente le istruzioni di montaggio allegate.
ATTENZIONE
063-078 ABARTH 500 IT 27-01-2010 15:30 Pagina 68
Page 70 of 170

69
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA

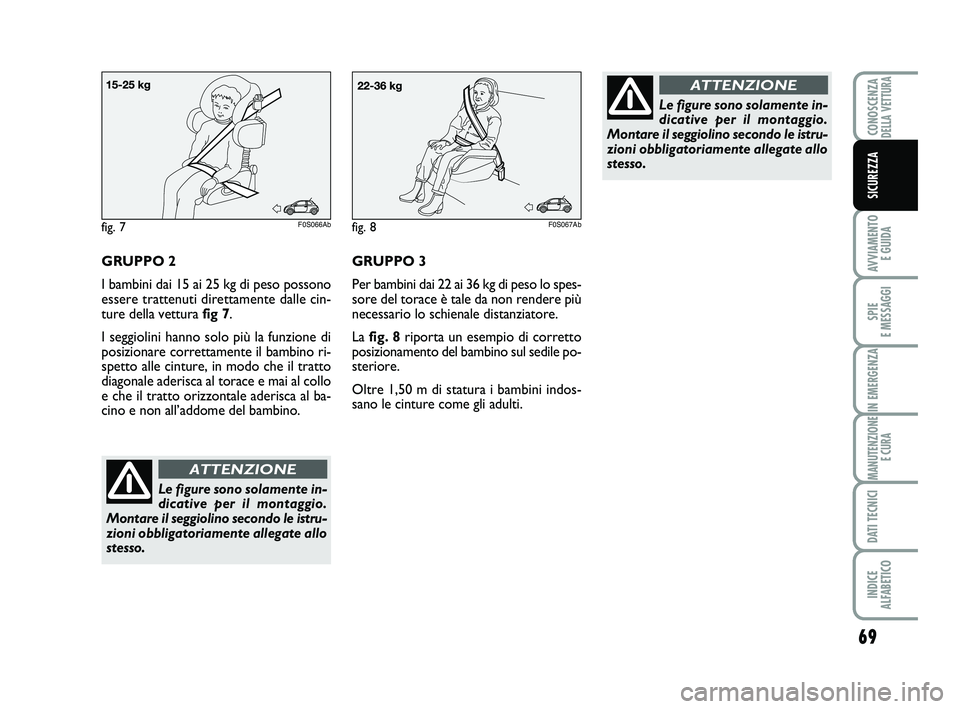

GRUPPO 3
Per bambini dai 22 ai 36 kg di peso lo spes-
sore del torace è tale da non rendere più
necessario lo schienale distanziatore.
La fig. 8riporta un esempio di corretto
posizionamento del bambino sul sedile po-
steriore.
Oltre 1,50 m di statura i bambini indos-
sano le cinture come gli adulti.
fig. 8F0S067Ab
Le figure sono solamente in-
dicative per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE
GRUPPO 2
I bambini dai 15 ai 25 kg di peso possono
essere trattenuti direttamente dalle cin-
ture della vettura fig 7.
I seggiolini hanno solo più la funzione di
posizionare correttamente il bambino ri-
spetto alle cinture, in modo che il tratto
diagonale aderisca al torace e mai al collo
e che il tratto orizzontale aderisca al ba-
cino e non all’addome del bambino.
fig. 7F0S066Ab
Le figure sono solamente in-
dicative per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE
063-078 ABARTH 500 IT 27-01-2010 15:30 Pagina 69
