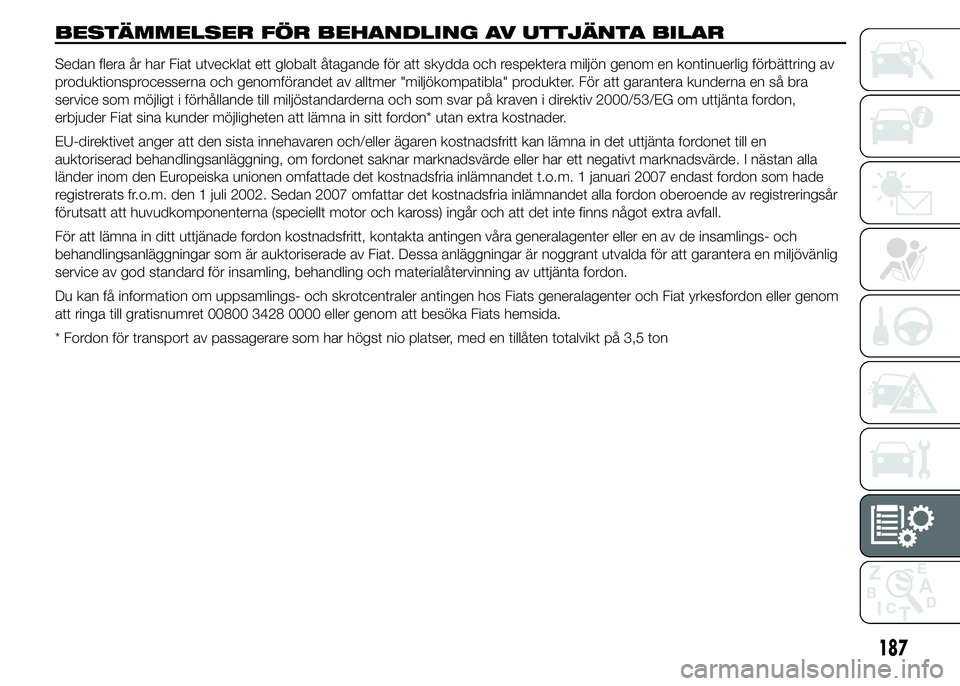

BESTÄMMELSER FÖR BEHANDLING AV UTTJÄNTA BILAR
Sedan flera år har Fiat utvecklat ett globalt åtagande för att skydda och respektera miljön genom en kontinuerlig förbättring av
produktionsprocesserna och genomförandet av alltmer "miljökompatibla" produkter. För att garantera kunderna en så bra
service som möjligt i förhållande till miljöstandarderna och som svar på kraven i direktiv 2000/53/EG om uttjänta fordon,
erbjuder Fiat sina kunder möjligheten att lämna in sitt fordon* utan extra kostnader.
EU-direktivet anger att den sista innehavaren och/eller ägaren kostnadsfritt kan lämna in det uttjänta fordonet till en
auktoriserad behandlingsanläggning, om fordonet saknar marknadsvärde eller har ett negativt marknadsvärde. I nästan alla
länder inom den Europeiska unionen omfattade det kostnadsfria inlämnandet t.o.m. 1 januari 2007 endast fordon som hade
registrerats fr.o.m. den 1 juli 2002. Sedan 2007 omfattar det kostnadsfria inlämnandet alla fordon oberoende av registreringsår
förutsatt att huvudkomponenterna (speciellt motor och kaross) ingår och att det inte finns något extra avfall.
För att lämna in ditt uttjänade fordon kostnadsfritt, kontakta antingen våra generalagenter eller en av de insamlings- och
behandlingsanläggningar som är auktoriserade av Fiat. Dessa anläggningar är noggrant utvalda för att garantera en miljövänlig
service av god standard för insamling, behandling och materialåtervinning av uttjänta fordon.
Du kan få information om uppsamlings- och skrotcentraler antingen hos Fiats generalagenter och Fiat yrkesfordon eller genom
att ringa till gratisnumret 00800 3428 0000 eller genom att besöka Fiats hemsida.
* Fordon för transport av passagerare som har högst nio platser, med en tillåten totalvikt på 3,5 ton
187
Page 192 of 203

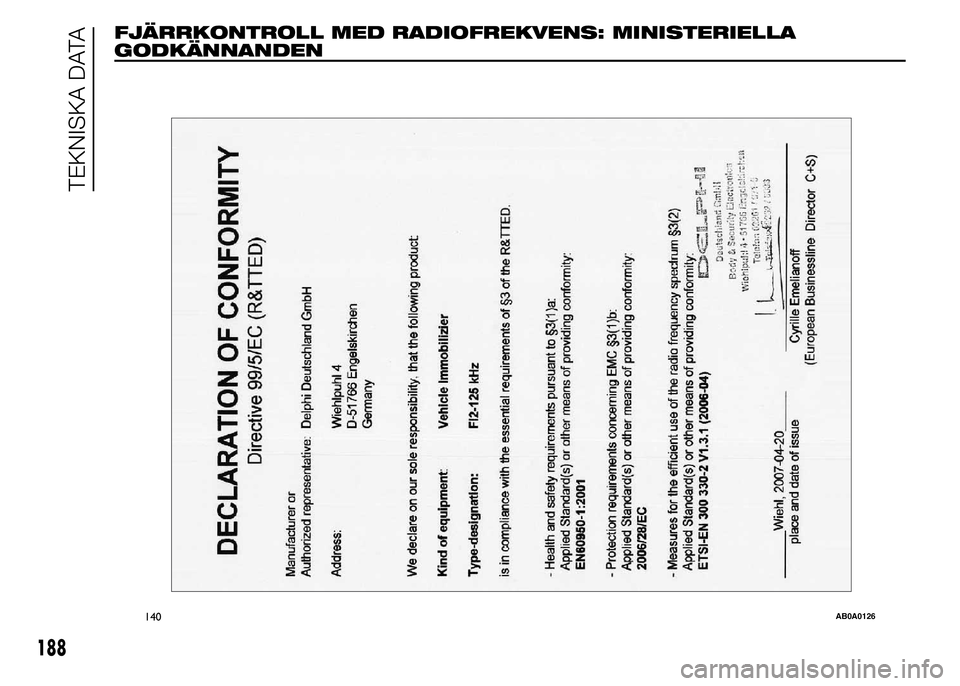

FJÄRRKONTROLL MED RADIOFREKVENS: MINISTERIELLA
GODKÄNNANDEN
140AB0A0126
188
TEKNISKA DATA
Page 193 of 203

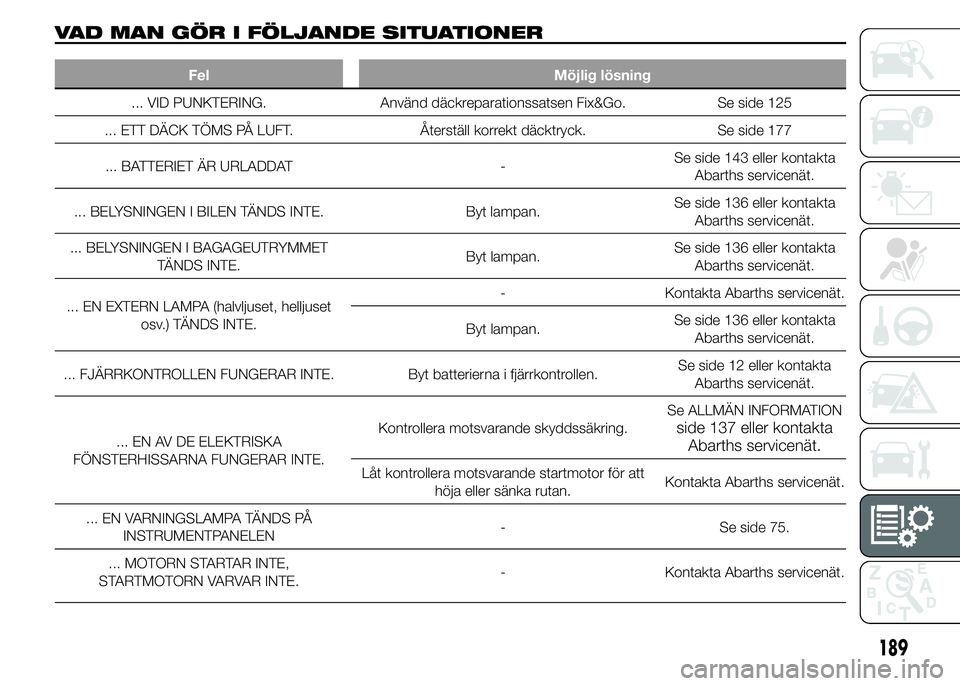

VAD MAN GÖR I FÖLJANDE SITUATIONER
Fel Möjlig lösning
... VID PUNKTERING. Använd däckreparationssatsen Fix&Go. Se side 125
... ETT DÄCK TÖMS PÅ LUFT. Återställ korrekt däcktryck. Se side 177
... BATTERIET ÄR URLADDAT -Se side 143 eller kontakta
Abarths servicenät.
... BELYSNINGEN I BILEN TÄNDS INTE. Byt lampan.Se side 136 eller kontakta
Abarths servicenät.
... BELYSNINGEN I BAGAGEUTRYMMET
TÄNDS INTE.Byt lampan.Se side 136 eller kontakta
Abarths servicenät.
... EN EXTERN LAMPA (halvljuset, helljuset
osv.) TÄNDS INTE.- Kontakta Abarths servicenät.
Byt lampan.Se side 136 eller kontakta
Abarths servicenät.
... FJÄRRKONTROLLEN FUNGERAR INTE. Byt batterierna i fjärrkontrollen.Se side 12 eller kontakta
Abarths servicenät.
... EN AV DE ELEKTRISKA
FÖNSTERHISSARNA FUNGERAR INTE.Kontrollera motsvarande skyddssäkring.Se ALLMÄN INFORMATION
side 137 eller kontakta
Abarths servicenät.
Låt kontrollera motsvarande startmotor för att
höja eller sänka rutan.Kontakta Abarths servicenät.
... EN VARNINGSLAMPA TÄNDS PÅ
INSTRUMENTPANELEN- Se side 75.
... MOTORN STARTAR INTE,
STARTMOTORN VARVAR INTE.- Kontakta Abarths servicenät.
189
Page 194 of 203

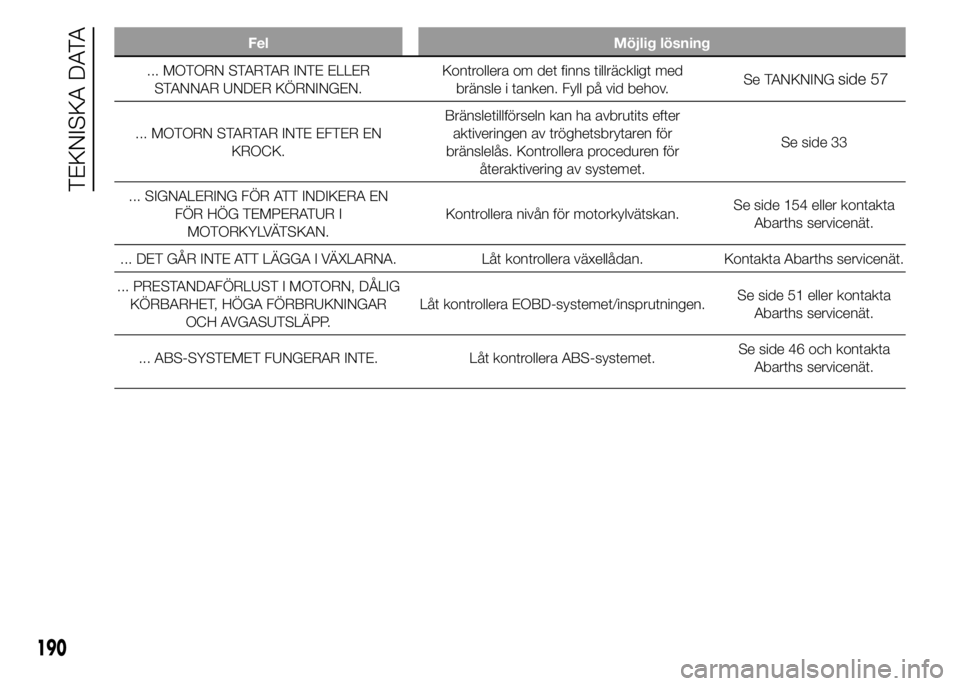

Fel Möjlig lösning
... MOTORN STARTAR INTE ELLER
STANNAR UNDER KÖRNINGEN.Kontrollera om det finns tillräckligt med
bränsle i tanken. Fyll på vid behov.Se TANKNINGside 57
... MOTORN STARTAR INTE EFTER EN
KROCK.Bränsletillförseln kan ha avbrutits efter
aktiveringen av tröghetsbrytaren för
bränslelås. Kontrollera proceduren för
återaktivering av systemet.Se side 33
... SIGNALERING FÖR ATT INDIKERA EN
FÖR HÖG TEMPERATUR I
MOTORKYLVÄTSKAN.Kontrollera nivån för motorkylvätskan.Se side 154 eller kontakta
Abarths servicenät.
... DET GÅR INTE ATT LÄGGA I VÄXLARNA. Låt kontrollera växellådan. Kontakta Abarths servicenät.
... PRESTANDAFÖRLUST I MOTORN, DÅLIG
KÖRBARHET, HÖGA FÖRBRUKNINGAR
OCH AVGASUTSLÄPP.Låt kontrollera EOBD-systemet/insprutningen.Se side 51 eller kontakta
Abarths servicenät.
... ABS-SYSTEMET FUNGERAR INTE. Låt kontrollera ABS-systemet.Se side 46 och kontakta
Abarths servicenät.
190
TEKNISKA DATA
Page 195 of 203

Page 196 of 203

Page 197 of 203

Page 198 of 203

Page 199 of 203

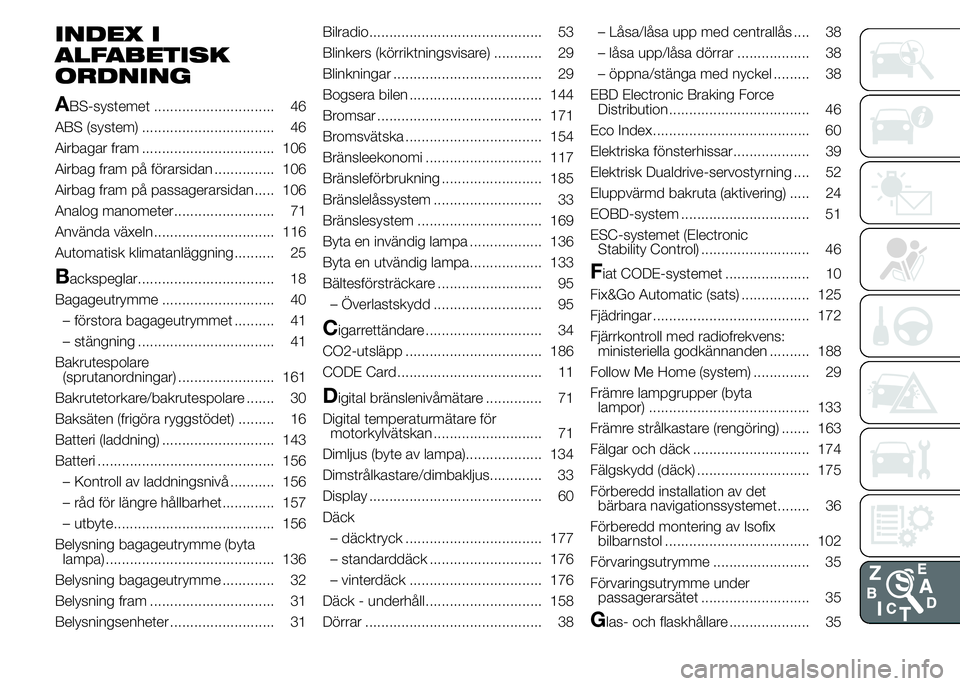

INDEX I
ALFABETISK
ORDNING
A
BS-systemet .............................. 46
ABS (system) ................................. 46
Airbagar fram ................................. 106
Airbag fram på förarsidan ............... 106
Airbag fram på passagerarsidan..... 106
Analog manometer......................... 71
Använda växeln .............................. 116
Automatisk klimatanläggning .......... 25
Backspeglar.................................. 18
Bagageutrymme ............................ 40
– förstora bagageutrymmet .......... 41
– stängning .................................. 41
Bakrutespolare
(sprutanordningar) ........................ 161
Bakrutetorkare/bakrutespolare ....... 30
Baksäten (frigöra ryggstödet) ......... 16
Batteri (laddning) ............................ 143
Batteri ............................................ 156
– Kontroll av laddningsnivå ........... 156
– råd för längre hållbarhet............. 157
– utbyte........................................ 156
Belysning bagageutrymme (byta
lampa) .......................................... 136
Belysning bagageutrymme ............. 32
Belysning fram ............................... 31
Belysningsenheter .......................... 31Bilradio........................................... 53
Blinkers (körriktningsvisare) ............ 29
Blinkningar ..................................... 29
Bogsera bilen ................................. 144
Bromsar ......................................... 171
Bromsvätska .................................. 154
Bränsleekonomi ............................. 117
Bränsleförbrukning ......................... 185
Bränslelåssystem ........................... 33
Bränslesystem ............................... 169
Byta en invändig lampa .................. 136
Byta en utvändig lampa.................. 133
Bältesförsträckare .......................... 95
– Överlastskydd ........................... 95
Cigarrettändare ............................. 34
CO2-utsläpp .................................. 186
CODE Card .................................... 11
Digital bränslenivåmätare .............. 71
Digital temperaturmätare för
motorkylvätskan ........................... 71
Dimljus (byte av lampa)................... 134
Dimstrålkastare/dimbakljus............. 33
Display ........................................... 60
Däck
– däcktryck .................................. 177
– standarddäck ............................ 176
– vinterdäck ................................. 176
Däck - underhåll............................. 158
Dörrar ............................................ 38– Låsa/låsa upp med centrallås .... 38
– låsa upp/låsa dörrar .................. 38
– öppna/stänga med nyckel ......... 38
EBD Electronic Braking Force
Distribution................................... 46
Eco Index....................................... 60
Elektriska fönsterhissar................... 39
Elektrisk Dualdrive-servostyrning .... 52
Eluppvärmd bakruta (aktivering) ..... 24
EOBD-system ................................ 51
ESC-systemet (Electronic
Stability Control) ........................... 46
Fiat CODE-systemet ..................... 10
Fix&Go Automatic (sats) ................. 125
Fjädringar ....................................... 172
Fjärrkontroll med radiofrekvens:
ministeriella godkännanden .......... 188
Follow Me Home (system) .............. 29
Främre lampgrupper (byta
lampor) ........................................ 133
Främre strålkastare (rengöring) ....... 163
Fälgar och däck ............................. 174
Fälgskydd (däck) ............................ 175
Förberedd installation av det
bärbara navigationssystemet........ 36
Förberedd montering av Isofix
bilbarnstol .................................... 102
Förvaringsutrymme ........................ 35
Förvaringsutrymme under
passagerarsätet ........................... 35
Glas- och flaskhållare .................... 35
Page 200 of 203

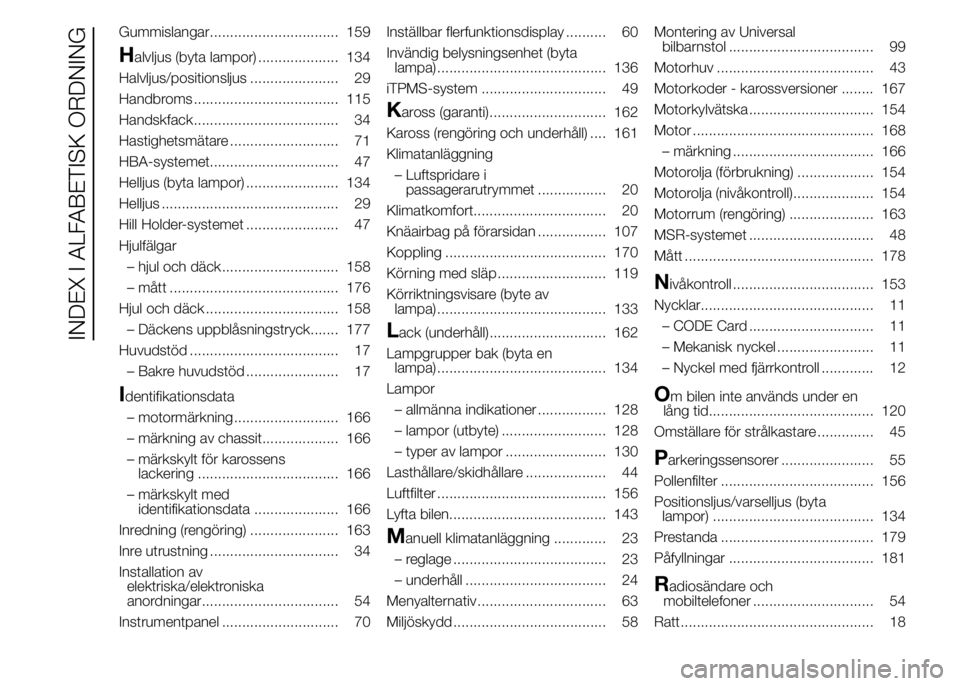

Gummislangar................................ 159
Halvljus (byta lampor) .................... 134
Halvljus/positionsljus ...................... 29
Handbroms .................................... 115
Handskfack.................................... 34
Hastighetsmätare ........................... 71
HBA-systemet................................ 47
Helljus (byta lampor) ....................... 134
Helljus ............................................ 29
Hill Holder-systemet ....................... 47
Hjulfälgar
– hjul och däck............................. 158
– mått .......................................... 176
Hjul och däck ................................. 158
– Däckens uppblåsningstryck....... 177
Huvudstöd ..................................... 17
– Bakre huvudstöd ....................... 17
Identifikationsdata
– motormärkning .......................... 166
– märkning av chassit................... 166
– märkskylt för karossens
lackering ................................... 166
– märkskylt med
identifikationsdata ..................... 166
Inredning (rengöring) ...................... 163
Inre utrustning ................................ 34
Installation av
elektriska/elektroniska
anordningar.................................. 54
Instrumentpanel ............................. 70Inställbar flerfunktionsdisplay .......... 60
Invändig belysningsenhet (byta
lampa) .......................................... 136
iTPMS-system ............................... 49
Kaross (garanti)............................. 162
Kaross (rengöring och underhåll) .... 161
Klimatanläggning
– Luftspridare i
passagerarutrymmet ................. 20
Klimatkomfort................................. 20
Knäairbag på förarsidan ................. 107
Koppling ........................................ 170
Körning med släp ........................... 119
Körriktningsvisare (byte av
lampa) .......................................... 133
Lack (underhåll)............................. 162
Lampgrupper bak (byta en
lampa) .......................................... 134
Lampor
– allmänna indikationer ................. 128
– lampor (utbyte) .......................... 128
– typer av lampor ......................... 130
Lasthållare/skidhållare .................... 44
Luftfilter .......................................... 156
Lyfta bilen....................................... 143
Manuell klimatanläggning ............. 23
– reglage ...................................... 23
– underhåll ................................... 24
Menyalternativ ................................ 63
Miljöskydd ...................................... 58Montering av Universal
bilbarnstol .................................... 99
Motorhuv ....................................... 43
Motorkoder - karossversioner ........ 167
Motorkylvätska ............................... 154
Motor ............................................. 168
– märkning ................................... 166
Motorolja (förbrukning) ................... 154
Motorolja (nivåkontroll).................... 154
Motorrum (rengöring) ..................... 163
MSR-systemet ............................... 48
Mått ............................................... 178
Nivåkontroll ................................... 153
Nycklar........................................... 11
– CODE Card ............................... 11
– Mekanisk nyckel ........................ 11
– Nyckel med fjärrkontroll ............. 1
Om bilen inte används under en
lång tid......................................... 120
Omställare för strålkastare .............. 45
Parkeringssensorer ....................... 55
Pollenfilter ...................................... 156
Positionsljus/varselljus (byta
lampor) ........................................ 134
Prestanda ...................................... 179
Påfyllningar .................................... 181
Radiosändare och
mobiltelefoner .............................. 54
Ratt................................................ 18
INDEX I ALFABETISK ORDNING
2
