Page 171 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) MOTORKODER - KAROSSVERSIONER
Versioner Motorkod Karossversioner
1.4 BENSINTURBO ABARTH 312A1000312AXD1A 05B (*)
312AXD1A 05D (**)
(*) Euro 5
(**) Euro 6
167

Page 172 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) MOTOR
ALLMÄN INFORMATION 1.4 BENSINTURBO ABARTH
Typkod312A1000
CykelOtto
Cylindrarnas antal och placering Fyra i rad
Kolvarnas diameter och slaglängd (mm) 72 x 84
Total slagvolym (cm
3) 1368
Kompres

Page 173 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) BRÄNSLESYSTEM
Version 1.4 BENSINTURBO ABARTH
BränslesystemElektronisk sekventiell fasad direktinsprutning Multipoint med
turbokompressor med fast geometri
147)
VARNING
147) Ändringar och reparation

Page 174 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) TRANSMISSION
Version 1.4 BENSINTURBO ABARTH
VäxellådaMed fem framväxlar och backväxel med synkronisatorer för
iläggning av framväxlarna
Koppling Självreglerande med pedal utan nedtramp
Drivkra

Page 175 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) BROMSAR
Version 1.4 BENSINTURBO ABARTH
Färdbromsarfrämre bakre
Med självventilerad skiva med full skiva
Parkeringsbroms som styrs av handspak som inverkar på bromsarna bak
OBSERVERA! Vatten, is oc

Page 176 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) FJÄDRINGAR
Version 1.4 BENSINTURBO ABARTH
Främremed fristående hjul av typen Mc Pherson. De består av en mekanisk
tvärbalk, stötdämpare, spiralfjädrar och en krängningshämmare.
Bakmed vridax

Page 177 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) STYRNING
Version 1.4 BENSINTURBO ABARTH
Ty pmed kolv och kuggstång med elektrisk servostyrning med dubbel
funktionsstrategi (normal/sport)
Vändradie mellan trottoarer (m) 10,8
173

Page 178 of 203

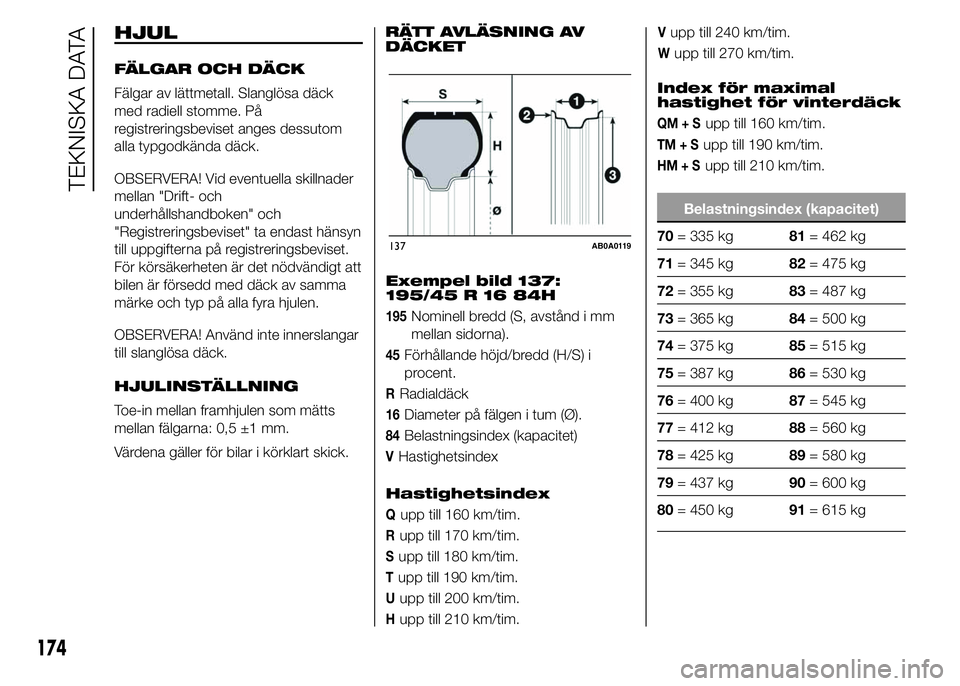

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) HJUL
FÄLGAR OCH DÄCK
Fälgar av lättmetall. Slanglösa däck
med radiell stomme. På
registreringsbeviset anges dessutom
alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader
mellan "Dr

Page 179 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) Exempel bild 137: 7,00 J
x17H2
7,00bredd på fälgen i tum (1)
JFälgkant (avsatsen på sidan som
stödjer däckvulsten) (2).
17Inställningsdiameter i tum (motsvarar
diametern på däcket som ska
mon

Page 180 of 203

Abarth 500 2015  Drift- och underhållshandbok (in Swedish) STANDARDFÄLGAR OCH -DÄCK
Version Fälg Standarddäck Vinterdäck
1.4 BENSINTURBO ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R1
