Abarth 500 2015 Kezelési és karbantartási útmutató (in Hungarian)

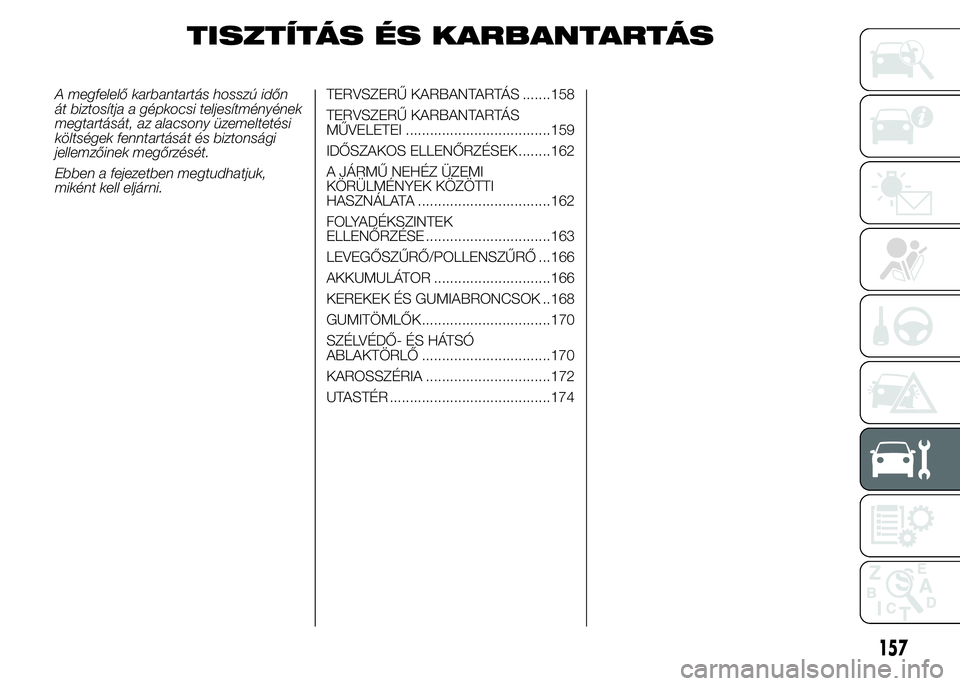

TISZTÍTÁS ÉS KARBANTARTÁS
A megfelelő karbantartás hosszú időn
át biztosítja a gépkocsi teljesítményének
megtartását, az alacsony üzemeltetési
költségek fenntartását és biztonsági
jellemzőinek megőrzését.
Ebben a fejezetben megtudhatjuk,
miként kell eljárni.TERVSZERŰ KARBANTARTÁS .......158
TERVSZERŰ KARBANTARTÁS
MŰVELETEI ....................................159
IDŐSZAKOS ELLENŐRZÉSEK ........162
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATA .................................162
FOLYADÉKSZINTEK
ELLENŐRZÉSE ...............................163
LEVEGŐSZŰRŐ/POLLENSZŰRŐ ...166
AKKUMULÁTOR .............................166
KEREKEK ÉS GUMIABRONCSOK ..168
GUMITÖMLŐK................................170
SZÉLVÉDŐ- ÉS HÁTSÓ
ABLAKTÖRLŐ ................................170
KAROSSZÉRIA ...............................172
UTASTÉR ........................................174
157

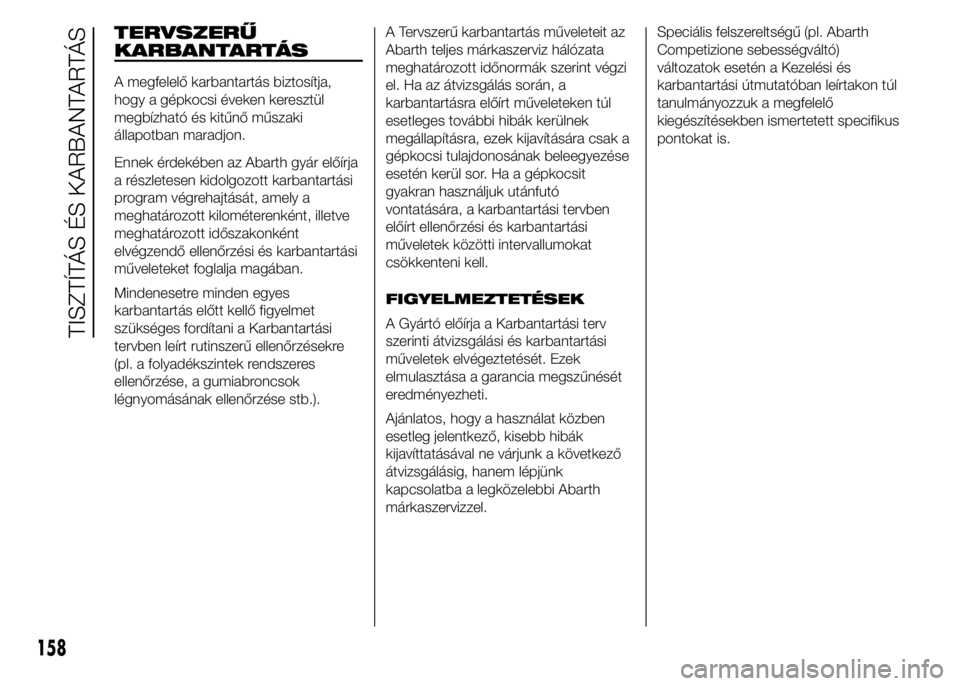

TERVSZERŰ
KARBANTARTÁS
A megfelelő karbantartás biztosítja,
hogy a gépkocsi éveken keresztül
megbízható és kitűnő műszaki
állapotban maradjon.
Ennek érdekében az Abarth gyár előírja
a részletesen kidolgozott karbantartási
program végrehajtását, amely a
meghatározott kilométerenként, illetve
meghatározott időszakonként
elvégzendő ellenőrzési és karbantartási
műveleteket foglalja magában.
Mindenesetre minden egyes
karbantartás előtt kellő figyelmet
szükséges fordítani a Karbantartási
tervben leírt rutinszerű ellenőrzésekre
(pl. a folyadékszintek rendszeres
ellenőrzése, a gumiabroncsok
légnyomásának ellenőrzése stb.).A Tervszerű karbantartás műveleteit az
Abarth teljes márkaszerviz hálózata
meghatározott időnormák szerint végzi
el. Ha az átvizsgálás során, a
karbantartásra előírt műveleteken túl
esetleges további hibák kerülnek
megállapításra, ezek kijavítására csak a
gépkocsi tulajdonosának beleegyezése
esetén kerül sor. Ha a gépkocsit
gyakran használjuk utánfutó
vontatására, a karbantartási tervben
előírt ellenőrzési és karbantartási
műveletek közötti intervallumokat
csökkenteni kell.
FIGYELMEZTETÉSEK
A Gyártó előírja a Karbantartási terv
szerinti átvizsgálási és karbantartási
műveletek elvégeztetését. Ezek
elmulasztása a garancia megszűnését
eredményezheti.
Ajánlatos, hogy a használat közben
esetleg jelentkező, kisebb hibák
kijavíttatásával ne várjunk a következő
átvizsgálásig, hanem lépjünk
kapcsolatba a legközelebbi Abarth
márkaszervizzel.Speciális felszereltségű (pl. Abarth
Competizione sebességváltó)
változatok esetén a Kezelési és
karbantartási útmutatóban leírtakon túl
tanulmányozzuk a megfelelő
kiegészítésekben ismertetett specifikus
pontokat is.
158
TISZTÍTÁS ÉS KARBANTARTÁS

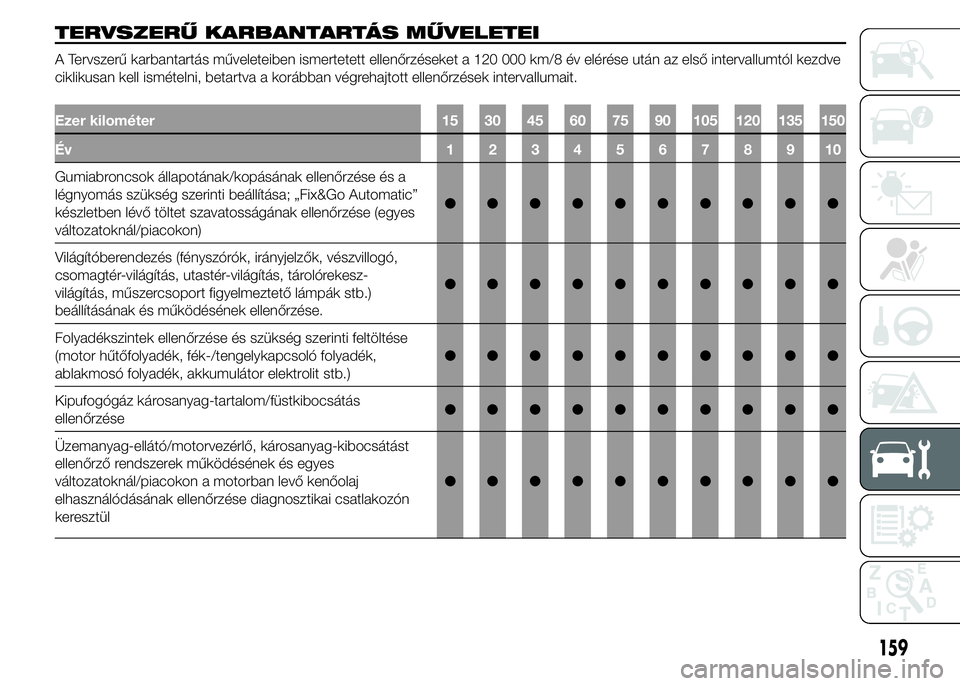

TERVSZERŰ KARBANTARTÁS MŰVELETEI
A Tervszerű karbantartás műveleteiben ismertetett ellenőrzéseket a 120 000 km/8 év elérése után az első intervallumtól kezdve
ciklikusan kell ismételni, betartva a korábban végrehajtott ellenőrzések intervallumait.
Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Gumiabroncsok állapotának/kopásának ellenőrzése és a
légnyomás szükség szerinti beállítása; „Fix&Go Automatic”
készletben lévő töltet szavatosságának ellenőrzése (egyes
változatoknál/piacokon)●●●●●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó,
csomagtér-világítás, utastér-világítás, tárolórekesz-
világítás, műszercsoport figyelmeztető lámpák stb.)
beállításának és működésének ellenőrzése.●●●●●●●●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése
(motor hűtőfolyadék, fék-/tengelykapcsoló folyadék,
ablakmosó folyadék, akkumulátor elektrolit stb.)●●●●●●●●●●
Kipufogógáz károsanyag-tartalom/füstkibocsátás
ellenőrzése●●●●●●●●●●
Üzemanyag-ellátó/motorvezérlő, károsanyag-kibocsátást
ellenőrző rendszerek működésének és egyes
változatoknál/piacokon a motorban levő kenőolaj
elhasználódásának ellenőrzése diagnosztikai csatlakozón
keresztül●●●●●●●●●●
159

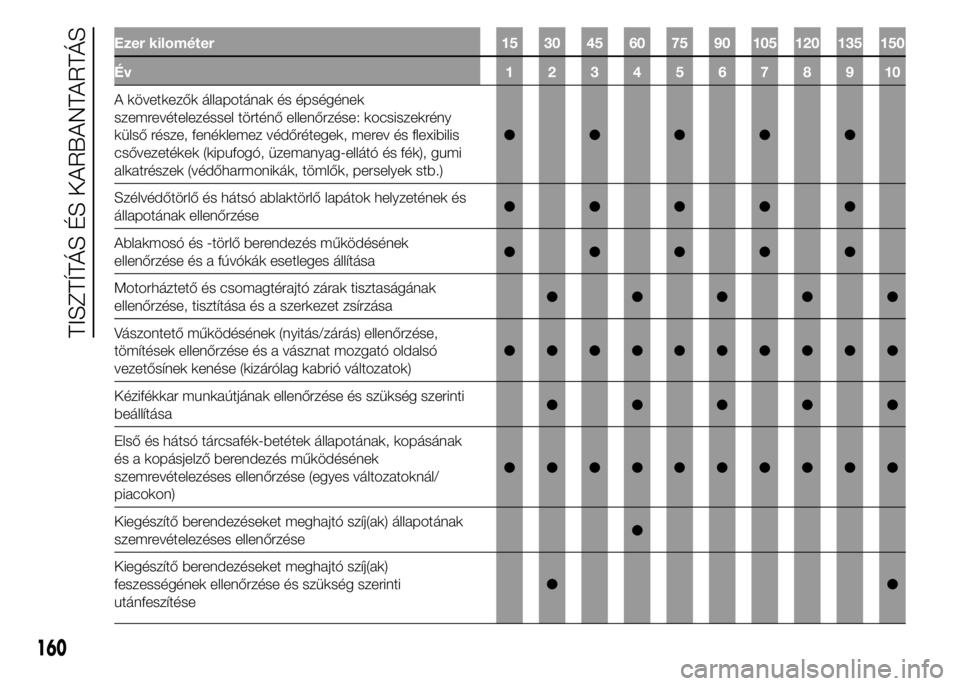

Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
A következők állapotának és épségének
szemrevételezéssel történő ellenőrzése: kocsiszekrény
külső része, fenéklemez védőrétegek, merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, tömlők, perselyek stb.)●●●●●
Szélvédőtörlő és hátsó ablaktörlő lapátok helyzetének és
állapotának ellenőrzése●●●●●
Ablakmosó és -törlő berendezés működésének
ellenőrzése és a fúvókák esetleges állítása●●●●●
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása●●●●●
Vászontető működésének (nyitás/zárás) ellenőrzése,
tömítések ellenőrzése és a vásznat mozgató oldalsó
vezetősínek kenése (kizárólag kabrió változatok)●●●●●●●●●●
Kézifékkar munkaútjának ellenőrzése és szükség szerinti
beállítása●●●●●
Első és hátsó tárcsafék-betétek állapotának, kopásának
és a kopásjelző berendezés működésének
szemrevételezéses ellenőrzése (egyes változatoknál/
piacokon)●●●●●●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának
szemrevételezéses ellenőrzése●
Kiegészítő berendezéseket meghajtó szíj(ak)
feszességének ellenőrzése és szükség szerinti
utánfeszítése●●
160
TISZTÍTÁS ÉS KARBANTARTÁS

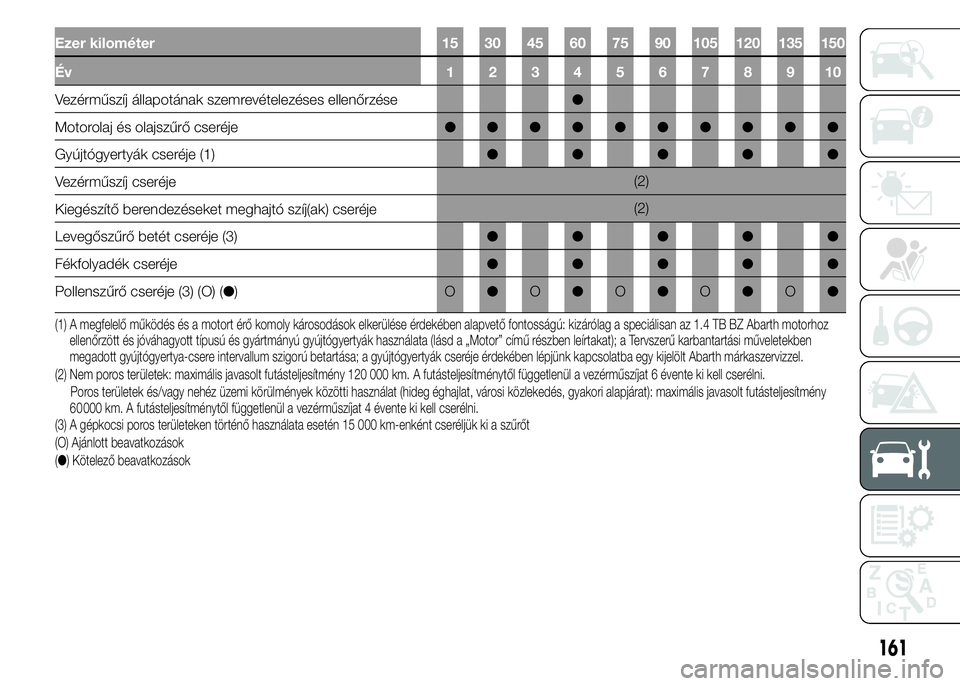

Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Vezérműszíj állapotának szemrevételezéses ellenőrzése●
Motorolaj és olajszűrő cseréje●●●●●●●●●●
Gyújtógyertyák cseréje (1)●●●●●
Vezérműszíj cseréje(2)
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje(2)
Levegőszűrő betét cseréje (3)●●●●●
Fékfolyadék cseréje●●●●●
Pollenszűrő cseréje (3) (O) (●)O●O●O●O●O●
(1) A megfelelő működés és a motort érő komoly károsodások elkerülése érdekében alapvető fontosságú: kizárólag a speciálisan az 1.4 TB BZ Abarth motorhoz
ellenőrzött és jóváhagyott típusú és gyártmányú gyújtógyertyák használata (lásd a „Motor” című részben leírtakat); a Tervszerű karbantartási műveletekben
megadott gyújtógyertya-csere intervallum szigorú betartása; a gyújtógyertyák cseréje érdekében lépjünk kapcsolatba egy kijelölt Abarth márkaszervizzel.
(2) Nem poros területek: maximális javasolt futásteljesítmény 120 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 6 évente ki kell cserélni.
Poros területek és/vagy nehéz üzemi körülmények közötti használat (hideg éghajlat, városi közlekedés, gyakori alapjárat): maximális javasolt futásteljesítmény
000 km. A futásteljesítménytől függetlenül a vezérműszíjat 4 évente ki kell cserélni.
(3) A gépkocsi poros területeken történő használata esetén 15 000 km-enként cseréljük ki a szűrőt
(O) Ajánlott beavatkozások
(●) Kötelező beavatkozások
161
60

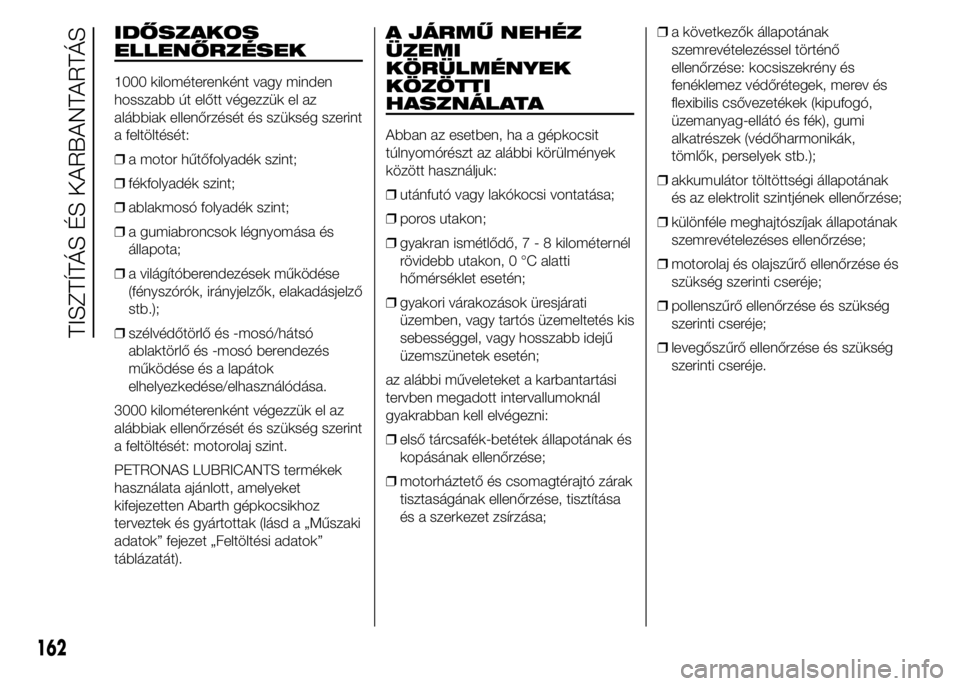

IDŐSZAKOS
ELLENŐRZÉSEK
1000 kilométerenként vagy minden
hosszabb út előtt végezzük el az
alábbiak ellenőrzését és szükség szerint
a feltöltését:
❒a motor hűtőfolyadék szint;
❒fékfolyadék szint;
❒ablakmosó folyadék szint;
❒a gumiabroncsok légnyomása és
állapota;
❒a világítóberendezések működése
(fényszórók, irányjelzők, elakadásjelző
stb.);
❒szélvédőtörlő és -mosó/hátsó
ablaktörlő és -mosó berendezés
működése és a lapátok
elhelyezkedése/elhasználódása.
3000 kilométerenként végezzük el az
alábbiak ellenőrzését és szükség szerint
a feltöltését: motorolaj szint.
PETRONAS LUBRICANTS termékek
használata ajánlott, amelyeket
kifejezetten Abarth gépkocsikhoz
terveztek és gyártottak (lásd a „Műszaki
adatok” fejezet „Feltöltési adatok”
táblázatát).
A JÁRMŰ NEHÉZ
ÜZEMI
KÖRÜLMÉNYEK
KÖZÖTTI
HASZNÁLATA
Abban az esetben, ha a gépkocsit
túlnyomórészt az alábbi körülmények
között használjuk:
❒utánfutó vagy lakókocsi vontatása;
❒poros utakon;
❒gyakran ismétlődő,7-8kilométernél
rövidebb utakon, 0 °C alatti
hőmérséklet esetén;
❒gyakori várakozások üresjárati
üzemben, vagy tartós üzemeltetés kis
sebességgel, vagy hosszabb idejű
üzemszünetek esetén;
az alábbi műveleteket a karbantartási
tervben megadott intervallumoknál
gyakrabban kell elvégezni:
❒első tárcsafék-betétek állapotának és
kopásának ellenőrzése;
❒motorháztető és csomagtérajtó zárak
tisztaságának ellenőrzése, tisztítása
és a szerkezet zsírzása;❒a következők állapotának
szemrevételezéssel történő
ellenőrzése: kocsiszekrény és
fenéklemez védőrétegek, merev és
flexibilis csővezetékek (kipufogó,
üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák,
tömlők, perselyek stb.);
❒akkumulátor töltöttségi állapotának
és az elektrolit szintjének ellenőrzése;
❒különféle meghajtószíjak állapotának
szemrevételezéses ellenőrzése;
❒motorolaj és olajszűrő ellenőrzése és
szükség szerinti cseréje;
❒pollenszűrő ellenőrzése és szükség
szerinti cseréje;
❒levegőszűrő ellenőrzése és szükség
szerinti cseréje.
162
TISZTÍTÁS ÉS KARBANTARTÁS

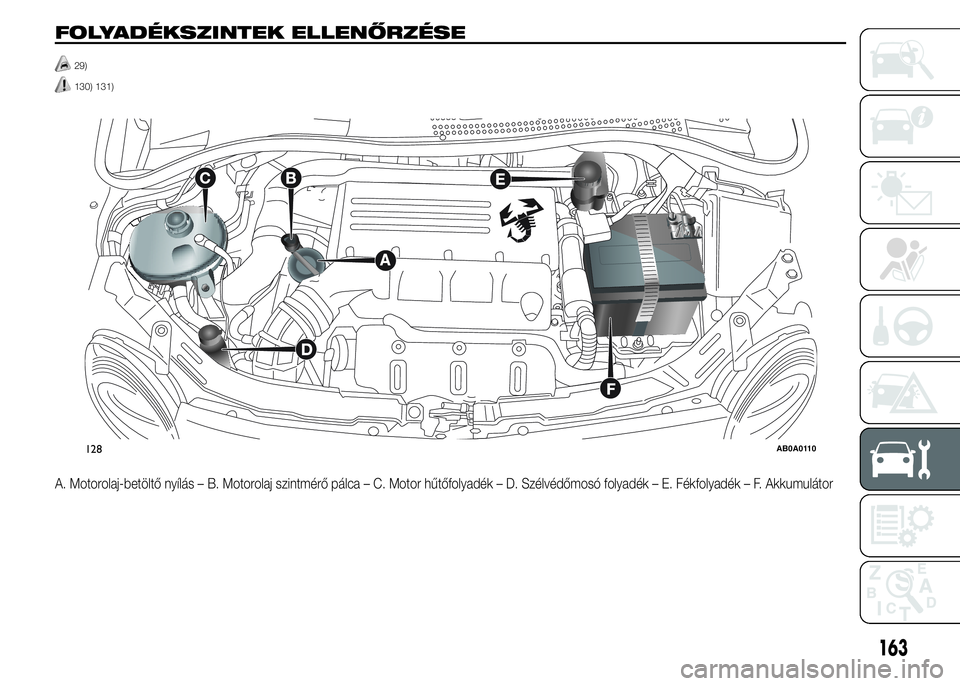

FOLYADÉKSZINTEK ELLENŐRZÉSE
29)
130) 131).
A. Motorolaj-betöltő nyílás – B. Motorolaj szintmérő pálca – C. Motor hűtőfolyadék – D. Szélvédőmosó folyadék – E. Fékfolyadék – F. Akkumulátor
128AB0A0110
163

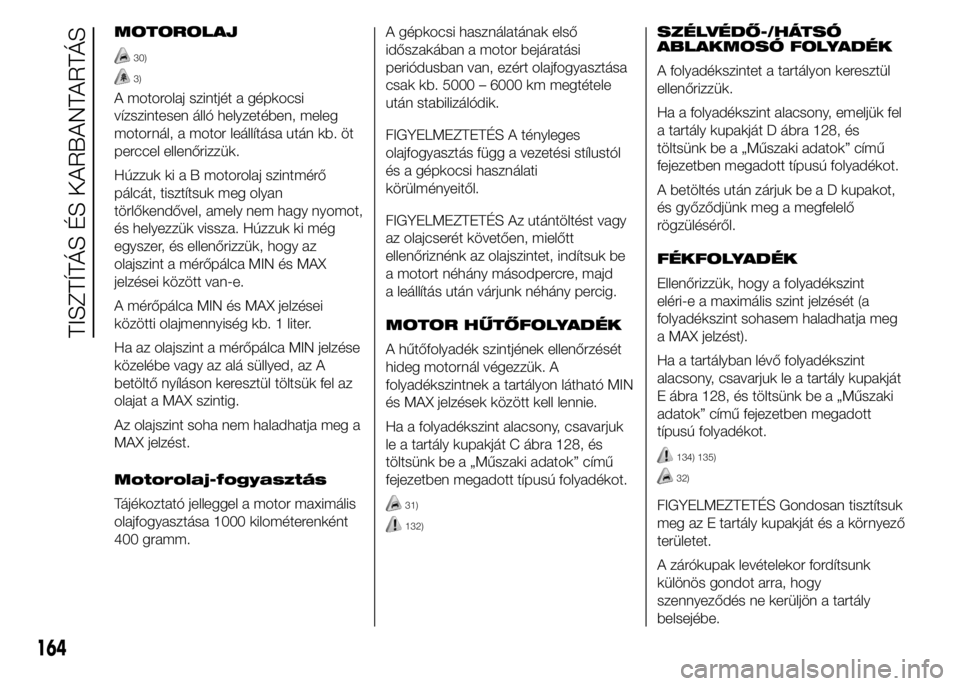

MOTOROLAJ
30)
3)
A motorolaj szintjét a gépkocsi
vízszintesen álló helyzetében, meleg
motornál, a motor leállítása után kb. öt
perccel ellenőrizzük.
Húzzuk ki a B motorolaj szintmérő
pálcát, tisztítsuk meg olyan
törlőkendővel, amely nem hagy nyomot,
és helyezzük vissza. Húzzuk ki még
egyszer, és ellenőrizzük, hogy az
olajszint a mérőpálca MIN és MAX
jelzései között van-e.
A mérőpálca MIN és MAX jelzései
közötti olajmennyiség kb. 1 liter.
Ha az olajszint a mérőpálca MIN jelzése
közelébe vagy az alá süllyed, az A
betöltő nyíláson keresztül töltsük fel az
olajat a MAX szintig.
Az olajszint soha nem haladhatja meg a
MAX jelzést.
Motorolaj-fogyasztás
Tájékoztató jelleggel a motor maximális
olajfogyasztása 1000 kilométerenként
400 gramm.A gépkocsi használatának első
időszakában a motor bejáratási
periódusban van, ezért olajfogyasztása
csak kb. 5000 – 6000 km megtétele
után stabilizálódik.
FIGYELMEZTETÉS A tényleges
olajfogyasztás függ a vezetési stílustól
és a gépkocsi használati
körülményeitől.
FIGYELMEZTETÉS Az utántöltést vagy
az olajcserét követően, mielőtt
ellenőriznénk az olajszintet, indítsuk be
a motort néhány másodpercre, majd
a leállítás után várjunk néhány percig.
MOTOR HŰTŐFOLYADÉK
A hűtőfolyadék szintjének ellenőrzését
hideg motornál végezzük. A
folyadékszintnek a tartályon látható MIN
és MAX jelzések között kell lennie.
Ha a folyadékszint alacsony, csavarjuk
le a tartály kupakját C ábra 128, és
töltsünk be a „Műszaki adatok” című
fejezetben megadott típusú folyadékot.
31)
132)
SZÉLVÉDŐ-/HÁTSÓ
ABLAKMOSÓ FOLYADÉK
A folyadékszintet a tartályon keresztül
ellenőrizzük.
Ha a folyadékszint alacsony, emeljük fel
a tartály kupakját D ábra 128, és
töltsünk be a „Műszaki adatok” című
fejezetben megadott típusú folyadékot.
A betöltés után zárjuk be a D kupakot,
és győződjünk meg a megfelelő
rögzüléséről.
FÉKFOLYADÉK
Ellenőrizzük, hogy a folyadékszint
eléri-e a maximális szint jelzését (a
folyadékszint sohasem haladhatja meg
a MAX jelzést).
Ha a tartályban lévő folyadékszint
alacsony, csavarjuk le a tartály kupakját
E ábra 128, és töltsünk be a „Műszaki
adatok” című fejezetben megadott
típusú folyadékot.
134) 135)
32)
FIGYELMEZTETÉS Gondosan tisztítsuk
meg az E tartály kupakját és a környező
területet.
A zárókupak levételekor fordítsunk
különös gondot arra, hogy
szennyeződés ne kerüljön a tartály
belsejébe.
164
TISZTÍTÁS ÉS KARBANTARTÁS

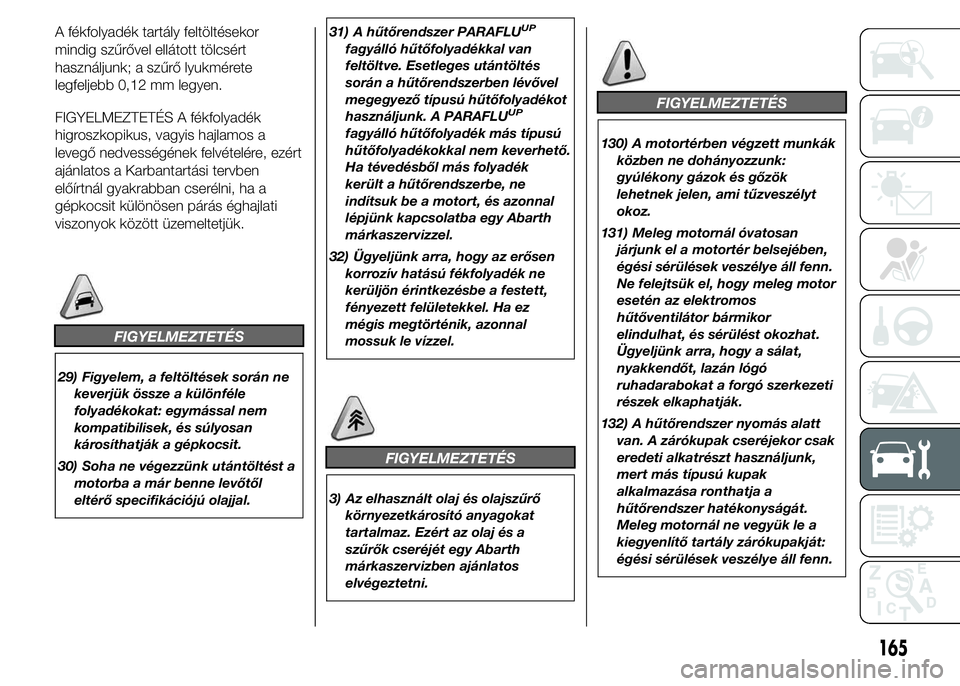

A fékfolyadék tartály feltöltésekor
mindig szűrővel ellátott tölcsért
használjunk; a szűrő lyukmérete
legfeljebb 0,12 mm legyen.
FIGYELMEZTETÉS A fékfolyadék
higroszkopikus, vagyis hajlamos a
levegő nedvességének felvételére, ezért
ajánlatos a Karbantartási tervben
előírtnál gyakrabban cserélni, ha a
gépkocsit különösen párás éghajlati
viszonyok között üzemeltetjük.
FIGYELMEZTETÉS
29) Figyelem, a feltöltések során ne
keverjük össze a különféle
folyadékokat: egymással nem
kompatibilisek, és súlyosan
károsíthatják a gépkocsit.
30) Soha ne végezzünk utántöltést a
motorba a már benne levőtől
eltérő specifikációjú olajjal.31) A hűtőrendszer PARAFLU
UP
fagyálló hűtőfolyadékkal van
feltöltve. Esetleges utántöltés
során a hűtőrendszerben lévővel
megegyező típusú hűtőfolyadékot
használjunk. A PARAFLU
UP
fagyálló hűtőfolyadék más típusú
hűtőfolyadékokkal nem keverhető.
Ha tévedésből más folyadék
került a hűtőrendszerbe, ne
indítsuk be a motort, és azonnal
lépjünk kapcsolatba egy Abarth
márkaszervizzel.
32) Ügyeljünk arra, hogy az erősen
korrozív hatású fékfolyadék ne
kerüljön érintkezésbe a festett,
fényezett felületekkel. Ha ez
mégis megtörténik, azonnal
mossuk le vízzel.
FIGYELMEZTETÉS
3) Az elhasznált olaj és olajszűrő
környezetkárosító anyagokat
tartalmaz. Ezért az olaj és a
szűrők cseréjét egy Abarth
márkaszervizben ajánlatos
elvégeztetni.
FIGYELMEZTETÉS
130) A motortérben végzett munkák
közben ne dohányozzunk:
gyúlékony gázok és gőzök
lehetnek jelen, ami tűzveszélyt
okoz.
131) Meleg motornál óvatosan
járjunk el a motortér belsejében,
égési sérülések veszélye áll fenn.
Ne felejtsük el, hogy meleg motor
esetén az elektromos
hűtőventilátor bármikor
elindulhat, és sérülést okozhat.
Ügyeljünk arra, hogy a sálat,
nyakkendőt, lazán lógó
ruhadarabokat a forgó szerkezeti
részek elkaphatják.
132) A hűtőrendszer nyomás alatt
van. A zárókupak cseréjekor csak
eredeti alkatrészt használjunk,
mert más típusú kupak
alkalmazása ronthatja a
hűtőrendszer hatékonyságát.
Meleg motornál ne vegyük le a
kiegyenlítő tartály zárókupakját:
égési sérülések veszélye áll fenn.
165

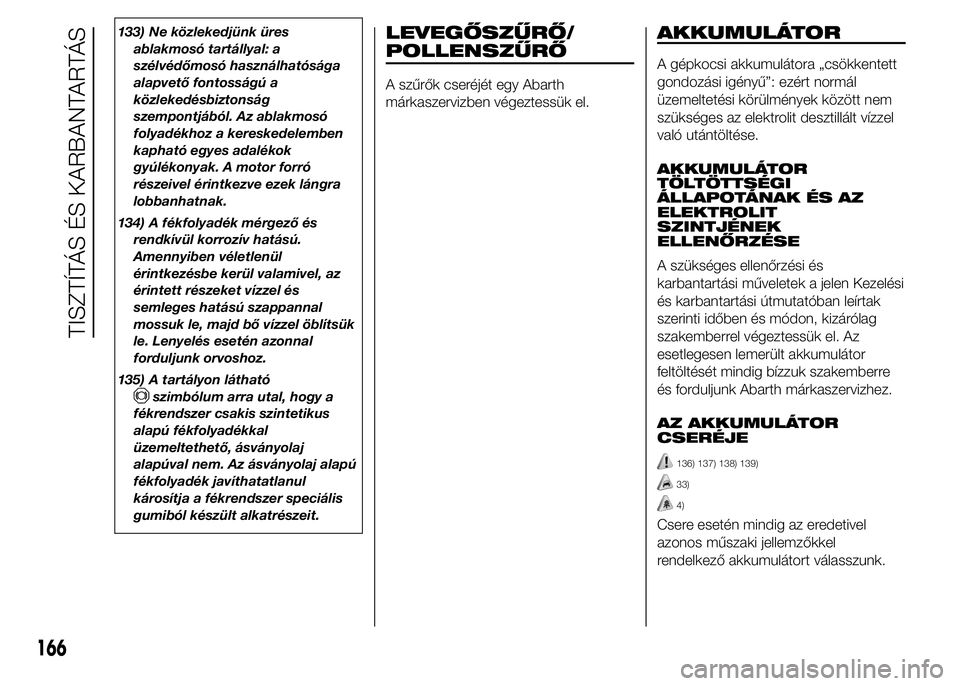

133) Ne közlekedjünk üres
ablakmosó tartállyal: a
szélvédőmosó használhatósága
alapvető fontosságú a
közlekedésbiztonság
szempontjából. Az ablakmosó
folyadékhoz a kereskedelemben
kapható egyes adalékok
gyúlékonyak. A motor forró
részeivel érintkezve ezek lángra
lobbanhatnak.
134) A fékfolyadék mérgező és
rendkívül korrozív hatású.
Amennyiben véletlenül
érintkezésbe kerül valamivel, az
érintett részeket vízzel és
semleges hatású szappannal
mossuk le, majd bő vízzel öblítsük
le. Lenyelés esetén azonnal
forduljunk orvoshoz.
135) A tartályon látható
szimbólum arra utal, hogy a
fékrendszer csakis szintetikus
alapú fékfolyadékkal
üzemeltethető, ásványolaj
alapúval nem. Az ásványolaj alapú
fékfolyadék javíthatatlanul
károsítja a fékrendszer speciális
gumiból készült alkatrészeit.
LEVEGŐSZŰRŐ/
A szűrők cseréjét egy Abarth
márkaszervizben végeztessük el.
AKKUMULÁTOR
A gépkocsi akkumulátora „csökkentett
gondozási igényű”: ezért normál
üzemeltetési körülmények között nem
szükséges az elektrolit desztillált vízzel
való utántöltése.
AKKUMULÁTOR
TÖLTÖTTSÉGI
ÁLLAPOTÁNAK ÉS AZ
ELEKTROLIT
SZINTJÉNEK
ELLENŐRZÉSE
A szükséges ellenőrzési és
karbantartási műveletek a jelen Kezelési
és karbantartási útmutatóban leírtak
szerinti időben és módon, kizárólag
szakemberrel végeztessük el. Az
esetlegesen lemerült akkumulátor
feltöltését mindig bízzuk szakemberre
és forduljunk Abarth márkaszervizhez.
AZ AKKUMULÁTOR
CSERÉJE
136) 137) 138) 139)
33)
4)
Csere esetén mindig az eredetivel
azonos műszaki jellemzőkkel
rendelkező akkumulátort válasszunk.
166
TISZTÍTÁS ÉS KARBANTARTÁS
POLLENSZŰRŐ
