❒kb. 10 perc múlva álljunk meg,
húzzuk be a kéziféket, és ismét
ellenőrizzük a gumiabroncs
légnyomását.
112) 113)

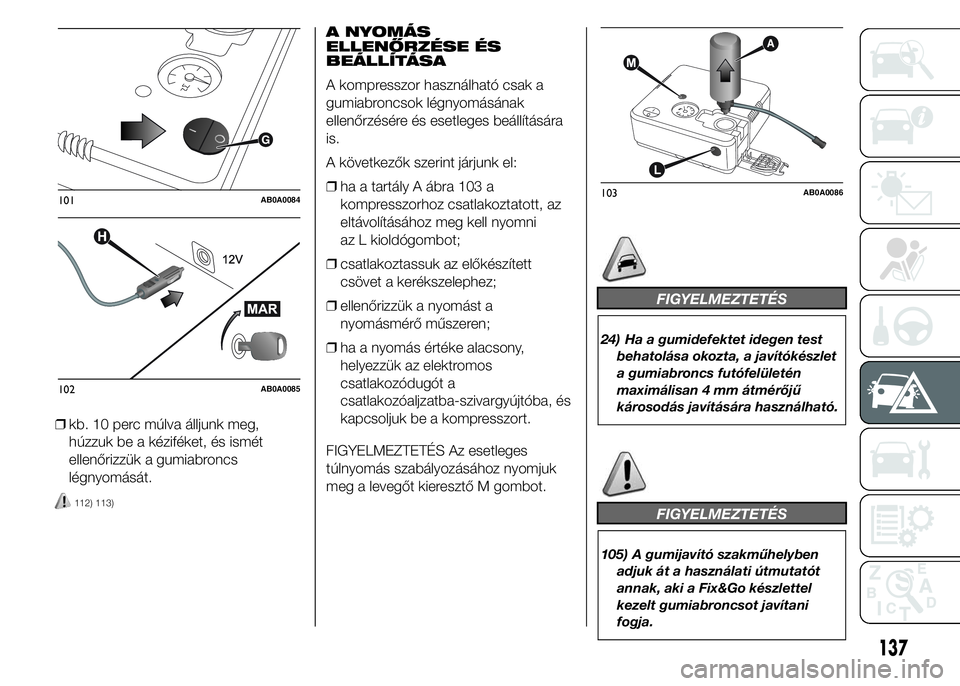

A NYOMÁS
ELLENŐRZÉSE ÉS
BEÁLLÍTÁSA
A kompresszor használható csak a
gumiabroncsok légnyomásának
ellenőrzésére és esetleges beállítására
is.
A következők szerint járjunk el:
❒ha a tartály A ábra 103 a
kompresszorhoz csatlakoztatott, az
eltávolításához meg kell nyomni
az L kioldógombot;
❒csatlakoztassuk az előkészített
csövet a kerékszelephez;
❒ellenőrizzük a nyomást a
nyomásmérő műszeren;
❒ha a nyomás értéke alacsony,
helyezzük az elektromos
csatlakozódugót a
csatlakozóaljzatba-szivargyújtóba, és
kapcsoljuk be a kompresszort.
FIGYELMEZTETÉS Az esetleges
túlnyomás szabályozásához nyomjuk
meg a levegőt kieresztő M gombot.
FIGYELMEZTETÉS
24) Ha a gumidefektet idegen test
behatolása okozta, a javítókészlet
a gumiabroncs futófelületén
maximálisan 4 mm átmérőjű
károsodás javítására használható
.
FIGYELMEZTETÉS
105) A gumijavító szakműhelyben
adjuk át a használati útmutatót
annak, aki a Fix&Go készlettel
kezelt gumiabroncsot javítani
fogja.
101AB0A0084
102AB0A0085
103AB0A0086
137

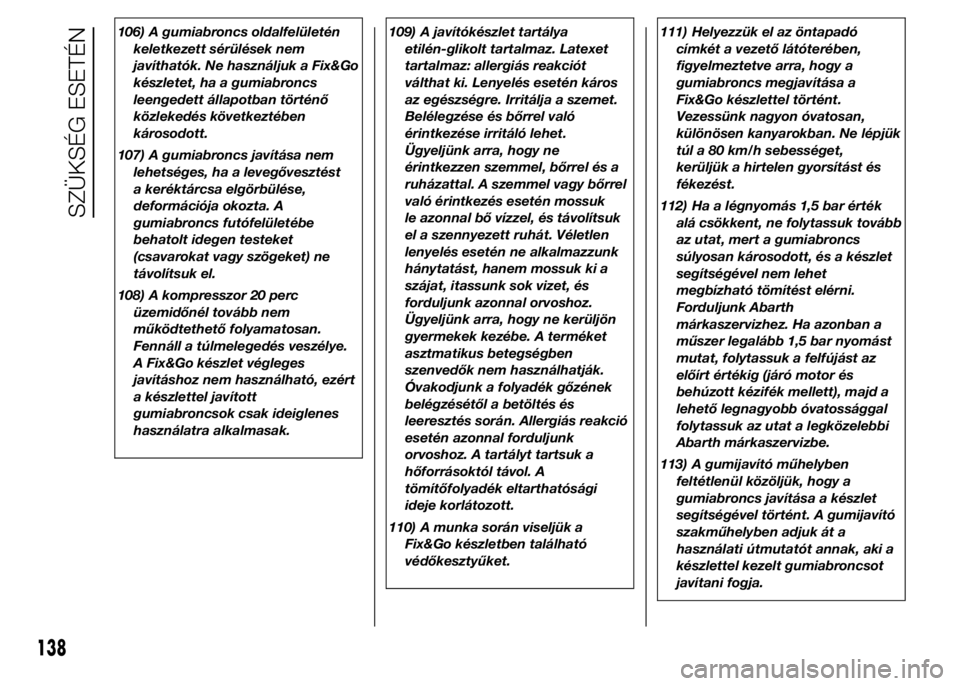

106) A gumiabroncs oldalfelületén
keletkezett sérülések nem
javíthatók. Ne használjuk a Fix&Go
készletet, ha a gumiabroncs
leengedett állapotban történő
közlekedés következtében
károsodott.
107) A gumiabroncs javítása nem
lehetséges, ha a levegővesztést
a keréktárcsa elgörbülése,
deformációja okozta. A
gumiabroncs futófelületébe
behatolt idegen testeket
(csavarokat vagy szögeket) ne
távolítsuk el.
108) A kompresszor 20 perc
üzemidőnél tovább nem
működtethető folyamatosan.
Fennáll a túlmelegedés veszélye.
A Fix&Go készlet végleges
javításhoz nem használható, ezért
a készlettel javított
gumiabroncsok csak ideiglenes
használatra alkalmasak.109) A javítókészlet tartálya
etilén-glikolt tartalmaz. Latexet
tartalmaz: allergiás reakciót
válthat ki. Lenyelés esetén káros
az egészségre. Irritálja a szemet.
Belélegzése és bőrrel való
érintkezése irritáló lehet.
Ügyeljünk arra, hogy ne
érintkezzen szemmel, bőrrel és a
ruházattal. A szemmel vagy bőrrel
való érintkezés esetén mossuk
le azonnal bő vízzel, és távolítsuk
el a szennyezett ruhát. Véletlen
lenyelés esetén ne alkalmazzunk
hánytatást, hanem mossuk ki a
szájat, itassunk sok vizet, és
forduljunk azonnal orvoshoz.
Ügyeljünk arra, hogy ne kerüljön
gyermekek kezébe. A terméket
asztmatikus betegségben
szenvedők nem használhatják.
Óvakodjunk a folyadék gőzének
belégzésétől a betöltés és
leeresztés során. Allergiás reakció
esetén azonnal forduljunk
orvoshoz. A tartályt tartsuk a
hőforrásoktól távol. A
tömítőfolyadék eltarthatósági
ideje korlátozott.
110) A munka során viseljük a
Fix&Go készletben található
védőkesztyűket.111) Helyezzük el az öntapadó
címkét a vezető látóterében,
figyelmeztetve arra, hogy a
gumiabroncs megjavítása a
Fix&Go készlettel történt.
Vezessünk nagyon óvatosan,
különösen kanyarokban. Ne lépjük
túl a 80 km/h sebességet,
kerüljük a hirtelen gyorsítást és
fékezést.
112) Ha a légnyomás 1,5 bar érték
alá csökkent, ne folytassuk tovább
az utat, mert a gumiabroncs
súlyosan károsodott, és a készlet
segítségével nem lehet
megbízható tömítést elérni.
Forduljunk Abarth
márkaszervizhez. Ha azonban a
műszer legalább 1,5 bar nyomást
mutat, folytassuk a felfújást az
előírt értékig (járó motor és
behúzott kézifék mellett), majd a
lehető legnagyobb óvatossággal
folytassuk az utat a legközelebbi
Abarth márkaszervizbe.
113) A gumijavító műhelyben
feltétlenül közöljük, hogy a
gumiabroncs javítása a készlet
segítségével történt. A gumijavító
szakműhelyben adjuk át a
használati útmutatót annak, aki a
készlettel kezelt gumiabroncsot
javítani fogja.
138
SZÜKSÉG ESETÉN

FIGYELMEZTETÉS
2) A tömítőfolyadék szavatossági
idejének lejártakor cseréljük ki
a tartályt. A folyadékot ne öntsük
ki, és ne dobjuk el a tartályt a
környezetet szennyezve. Az üres
tartály vagy a folyadék
elhelyezését mindenkor az
országos és helyi
környezetvédelmi előírások szerint
végezzük.

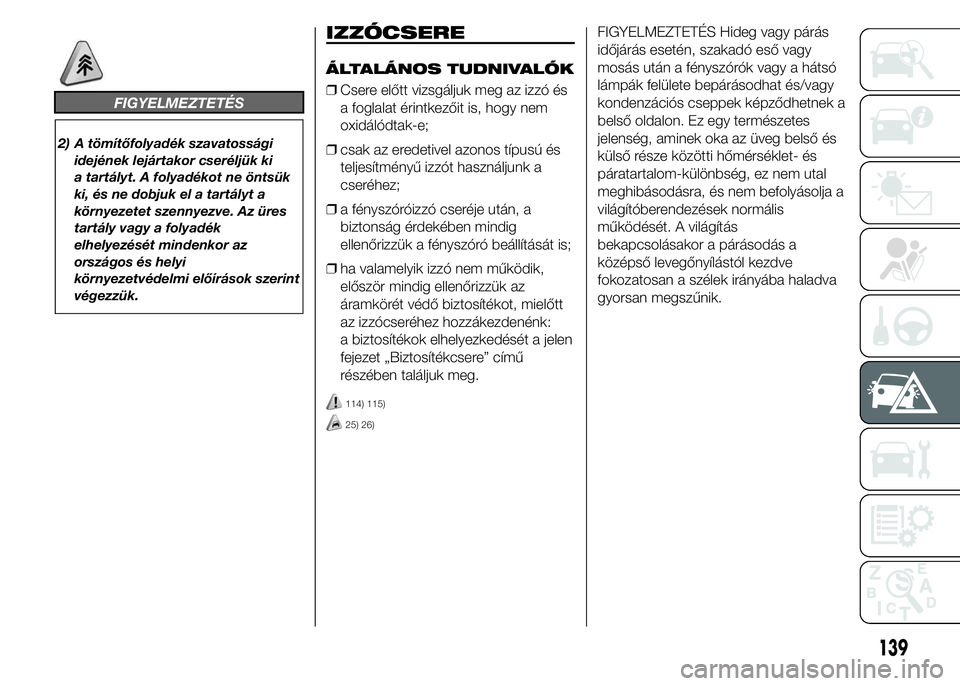

IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
❒Csere előtt vizsgáljuk meg az izzó és
a foglalat érintkezőit is, hogy nem
oxidálódtak-e;
❒csak az eredetivel azonos típusú és
teljesítményű izzót használjunk a
cseréhez;
❒a fényszóróizzó cseréje után, a
biztonság érdekében mindig
ellenőrizzük a fényszóró beállítását is;
❒ha valamelyik izzó nem működik,
először mindig ellenőrizzük az
áramkörét védő biztosítékot, mielőtt
az izzócseréhez hozzákezdenénk:
a biztosítékok elhelyezkedését a jelen
fejezet „Biztosítékcsere” című
részében találjuk meg.
114) 115)
25) 26)
FIGYELMEZTETÉS Hideg vagy párás
időjárás esetén, szakadó eső vagy
mosás után a fényszórók vagy a hátsó
lámpák felülete bepárásodhat és/vagy
kondenzációs cseppek képződhetnek a
belső oldalon. Ez egy természetes
jelenség, aminek oka az üveg belső és
külső része közötti hőmérséklet- és
páratartalom-különbség, ez nem utal
meghibásodásra, és nem befolyásolja a
világítóberendezések normális
működését. A világítás
bekapcsolásakor a párásodás a
középső levegőnyílástól kezdve
fokozatosan a szélek irányába haladva
gyorsan megszűnik.
139

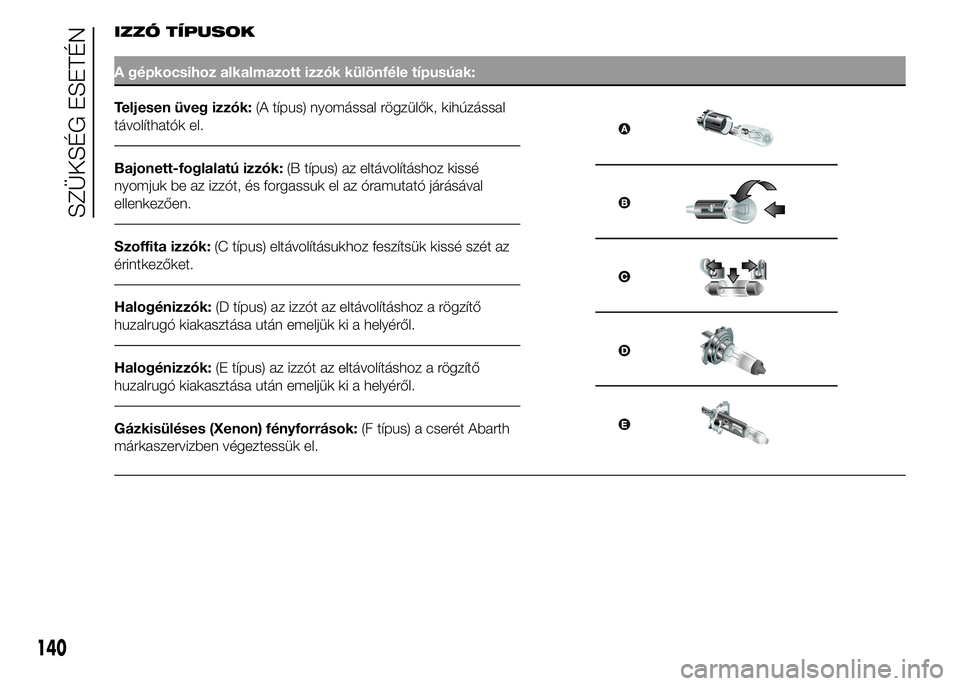

IZZÓ TÍPUSOK
A gépkocsihoz alkalmazott izzók különféle típusúak:
Teljesen üveg izzók:(A típus) nyomással rögzülők, kihúzással
távolíthatók el.
Bajonett-foglalatú izzók:(B típus) az eltávolításhoz kissé
nyomjuk be az izzót, és forgassuk el az óramutató járásával
ellenkezően.
Szoffita izzók:(C típus) eltávolításukhoz feszítsük kissé szét az
érintkezőket.
Halogénizzók:(D típus) az izzót az eltávolításhoz a rögzítő
huzalrugó kiakasztása után emeljük ki a helyéről.
Halogénizzók:(E típus) az izzót az eltávolításhoz a rögzítő
huzalrugó kiakasztása után emeljük ki a helyéről.
Gázkisüléses (Xenon) fényforrások:(F típus) a cserét Abarth
márkaszervizben végeztessük el.
140
SZÜKSÉG ESETÉN

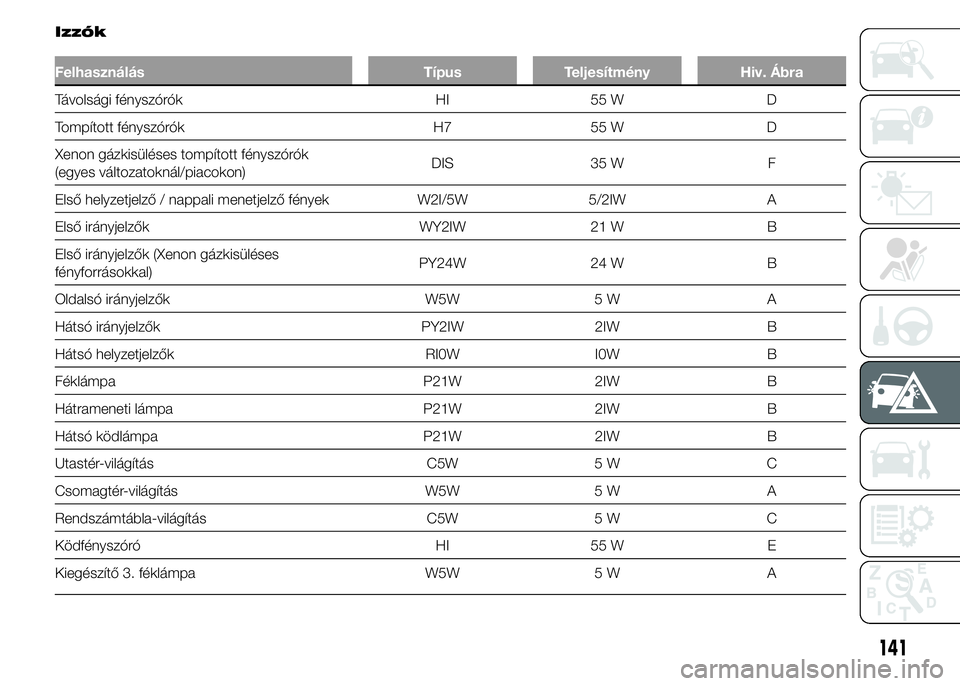

Izzók
Felhasználás Típus Teljesítmény Hiv. Ábra
Távolsági fényszórók HI 55 W D
Tompított fényszórók H7 55 W D
Xenon gázkisüléses tompított fényszórók
(egyes változatoknál/piacokon)DIS 35 W F
Első helyzetjelző / nappali menetjelző fények W2I/5W 5/2IW A
Első irányjelzők WY2IW 21 W B
Első irányjelzők (Xenon gázkisüléses
fényforrásokkal)PY24W 24 W B
Oldalsó irányjelzők W5W 5 W A
Hátsó irányjelzők PY2IW 2IW B
Hátsó helyzetjelzők RI0W I0W B
Féklámpa P21W 2IW B
Hátrameneti lámpa P21W 2IW B
Hátsó ködlámpa P21W 2IW B
Utastér-világítás C5W 5 W C
Csomagtér-világítás W5W 5 W A
Rendszámtábla-világítás C5W 5 W C
Ködfényszóró HI 55 W E
Kiegészítő 3. féklámpa W5W 5 W A
141

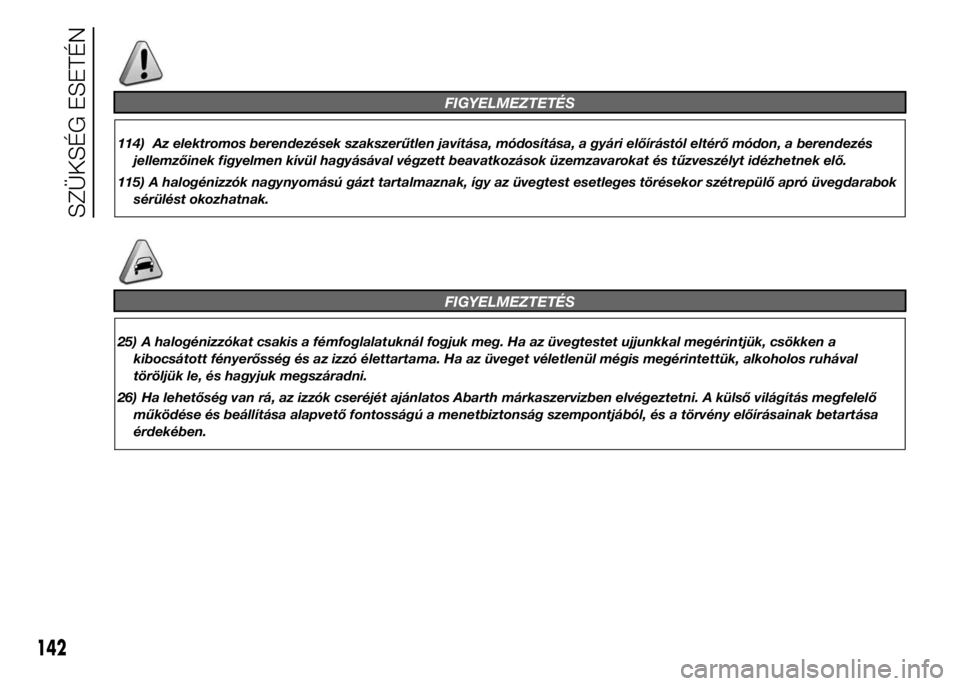

FIGYELMEZTETÉS
114) Az elektromos berendezések szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
115) A halogénizzók nagynyomású gázt tartalmaznak, így az üvegtest esetleges törésekor szétrepülő apró üvegdarabok
sérülést okozhatnak.
FIGYELMEZTETÉS
25) A halogénizzókat csakis a fémfoglalatuknál fogjuk meg. Ha az üvegtestet ujjunkkal megérintjük, csökken a
kibocsátott fényerősség és az izzó élettartama. Ha az üveget véletlenül mégis megérintettük, alkoholos ruhával
töröljük le, és hagyjuk megszáradni.
26) Ha lehetőség van rá, az izzók cseréjét ajánlatos Abarth márkaszervizben elvégeztetni. A külső világítás megfelelő
működése és beállítása alapvető fontosságú a menetbiztonság szempontjából, és a törvény előírásainak betartása
érdekében.
142
SZÜKSÉG ESETÉN

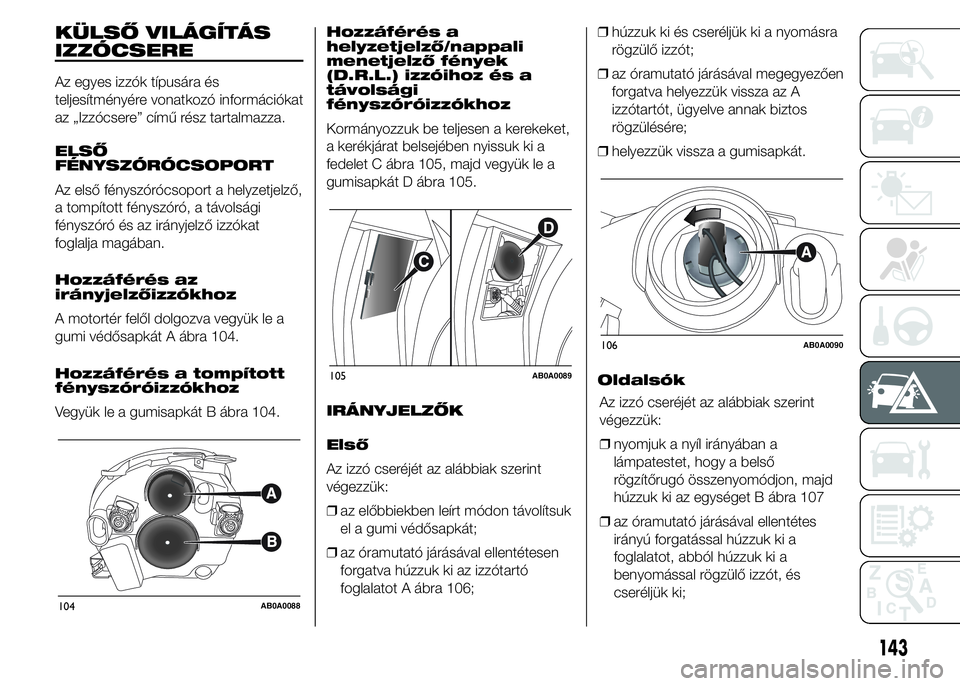

KÜLSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és
teljesítményére vonatkozó információkat
az „Izzócsere” című rész tartalmazza.
ELSŐ
FÉNYSZÓRÓCSOPORT
Az első fényszórócsoport a helyzetjelző,
a tompított fényszóró, a távolsági
fényszóró és az irányjelző izzókat
foglalja magában.
Hozzáférés az
irányjelzőizzókhoz
A motortér felől dolgozva vegyük le a
gumi védősapkát A ábra 104.
Hozzáférés a tompított
fényszóróizzókhoz
Vegyük le a gumisapkát B ábra 104.Hozzáférés a
helyzetjelző/nappali
menetjelző fények
(D.R.L.) izzóihoz és a
távolsági
fényszóróizzókhoz
Kormányozzuk be teljesen a kerekeket,
a kerékjárat belsejében nyissuk ki a
fedelet C ábra 105, majd vegyük le a
gumisapkát D ábra 105.
IRÁNYJELZŐK
Első
Az izzó cseréjét az alábbiak szerint
végezzük:
❒az előbbiekben leírt módon távolítsuk
el a gumi védősapkát;
❒az óramutató járásával ellentétesen
forgatva húzzuk ki az izzótartó
foglalatot A ábra 106;❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
❒az óramutató járásával megegyezően
forgatva helyezzük vissza az A
izzótartót, ügyelve annak biztos
rögzülésére;
❒helyezzük vissza a gumisapkát.
Oldalsók
104AB0A0088
105AB0A0089
106AB0A0090
143

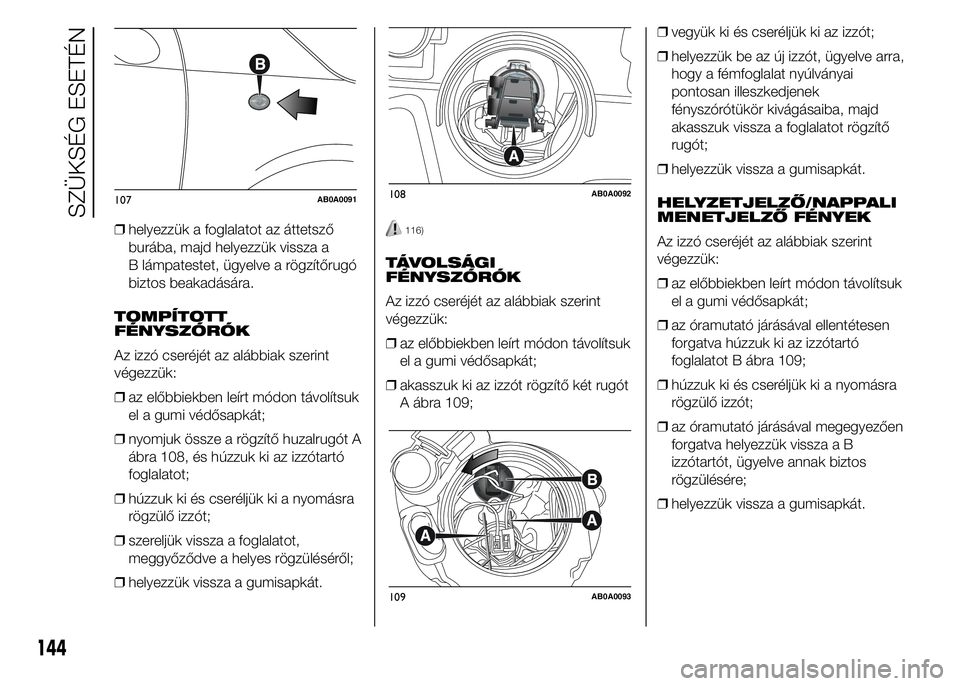

Az izzó cseréjét az alábbiak szerint
végezzük:
❒nyomjuk a nyíl irányában a
lámpatestet, hogy a belső
rögzítőrugó összenyomódjon, majd
húzzuk ki az egységet B ábra 107
❒az óramutató járásával ellentétes
irányú forgatással húzzuk ki a
foglalatot, abból húzzuk ki a
benyomással rögzülő izzót, és
cseréljük ki;

❒helyezzük a foglalatot az áttetsző
burába, majd helyezzük vissza a
B lámpatestet, ügyelve a rögzítőrugó
biztos beakadására.
TOMPÍTOTT
FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint
végezzük:
❒az előbbiekben leírt módon távolítsuk
el a gumi védősapkát;
❒nyomjuk össze a rögzítő huzalrugót A
ábra 108, és húzzuk ki az izzótartó
foglalatot;
❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
❒szereljük vissza a foglalatot,
meggyőződve a helyes rögzüléséről;
❒helyezzük vissza a gumisapkát.116)
TÁVOLSÁGI
FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint
végezzük:
❒az előbbiekben leírt módon távolítsuk
el a gumi védősapkát;
❒akasszuk ki az izzót rögzítő két rugót
A ábra 109;❒vegyük ki és cseréljük ki az izzót;
❒helyezzük be az új izzót, ügyelve arra,
hogy a fémfoglalat nyúlványai
pontosan illeszkedjenek
fényszórótükör kivágásaiba, majd
akasszuk vissza a foglalatot rögzítő
rugót;
❒helyezzük vissza a gumisapkát.
HELYZETJELZŐ/NAPPALI
MENETJELZŐ FÉNYEK
Az izzó cseréjét az alábbiak szerint
végezzük:
❒az előbbiekben leírt módon távolítsuk
el a gumi védősapkát;
❒az óramutató járásával ellentétesen
forgatva húzzuk ki az izzótartó
foglalatot B ábra 109;
❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
❒az óramutató járásával megegyezően
forgatva helyezzük vissza a B
izzótartót, ügyelve annak biztos
rögzülésére;
❒helyezzük vissza a gumisapkát.
108AB0A0092
109AB0A0093
144
SZÜKSÉG ESETÉN107AB0A0091

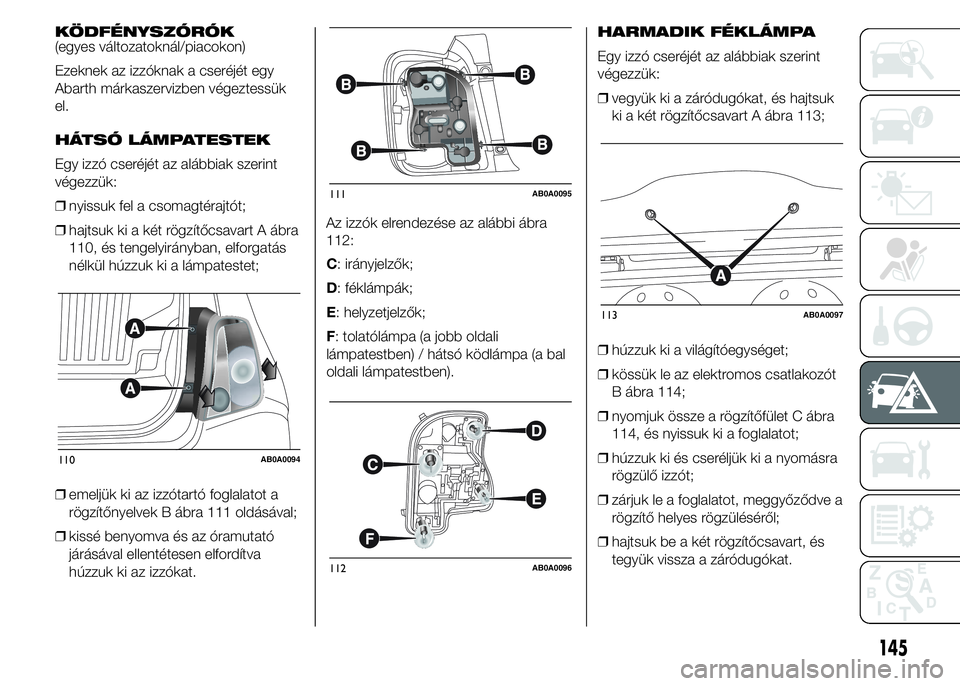

KÖDFÉNYSZÓRÓK
(egyes változatoknál/piacokon)
Ezeknek az izzóknak a cseréjét egy
Abarth márkaszervizben végeztessük
el.
HÁTSÓ LÁMPATESTEK
Egy izzó cseréjét az alábbiak szerint
végezzük:
❒nyissuk fel a csomagtérajtót;
❒hajtsuk ki a két rögzítőcsavart A ábra
110, és tengelyirányban, elforgatás
nélkül húzzuk ki a lámpatestet;
❒emeljük ki az izzótartó foglalatot a
rögzítőnyelvek B ábra 111 oldásával;
❒kissé benyomva és az óramutató
járásával ellentétesen elfordítva
húzzuk ki az izzókat.Az izzók elrendezése az alábbi ábra
112:
C: irányjelzők;
D: féklámpák;
E: helyzetjelzők;
F: tolatólámpa (a jobb oldali
lámpatestben) / hátsó ködlámpa (a bal
oldali lámpatestben).HARMADIK FÉKLÁMPA
Egy izzó cseréjét az alábbiak szerint
végezzük:
❒vegyük ki a záródugókat, és hajtsuk
ki a két rögzítőcsavart A ábra 113;
❒húzzuk ki a világítóegységet;
❒kössük le az elektromos csatlakozót
B ábra 114;
❒nyomjuk össze a rögzítőfület C ábra
114, és nyissuk ki a foglalatot;
❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
❒zárjuk le a foglalatot, meggyőződve a
rögzítő helyes rögzüléséről;
❒hajtsuk be a két rögzítőcsavart, és
tegyük vissza a záródugókat.
110AB0A0094
111AB0A0095
112AB0A0096
113AB0A0097
145

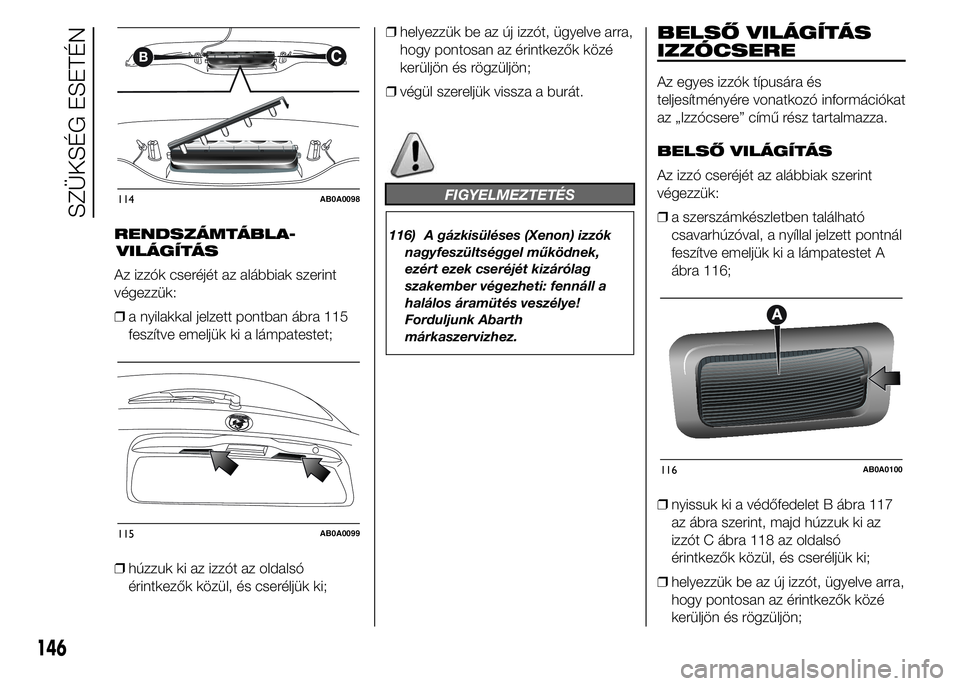

RENDSZÁMTÁBLA-
Az izzók cseréjét az alábbiak szerint
végezzük:
❒a nyilakkal jelzett pontban ábra 115
feszítve emeljük ki a lámpatestet;
❒húzzuk ki az izzót az oldalsó
érintkezők közül, és cseréljük ki;❒helyezzük be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
❒végül szereljük vissza a burát.
FIGYELMEZTETÉS
116) A gázkisüléses (Xenon) izzók
nagyfeszültséggel működnek,
ezért ezek cseréjét kizárólag
szakember végezheti: fennáll a
halálos áramütés veszélye!
Forduljunk Abarth
márkaszervizhez.
BELSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és
teljesítményére vonatkozó információkat
az „Izzócsere” című rész tartalmazza.
BELSŐ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint
végezzük:
❒a szerszámkészletben található
csavarhúzóval, a nyíllal jelzett pontnál
feszítve emeljük ki a lámpatestet A
ábra 116;
❒nyissuk ki a védőfedelet B ábra 117
az ábra szerint, majd húzzuk ki az
izzót C ábra 118 az oldalsó
érintkezők közül, és cseréljük ki;
❒helyezzük be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
B
114AB0A0098
115AB0A0099
116AB0A0100
146
SZÜKSÉG ESETÉN
VILÁGÍTÁS
