Abarth 500 2015 Kezelési és karbantartási útmutató (in Hungarian)

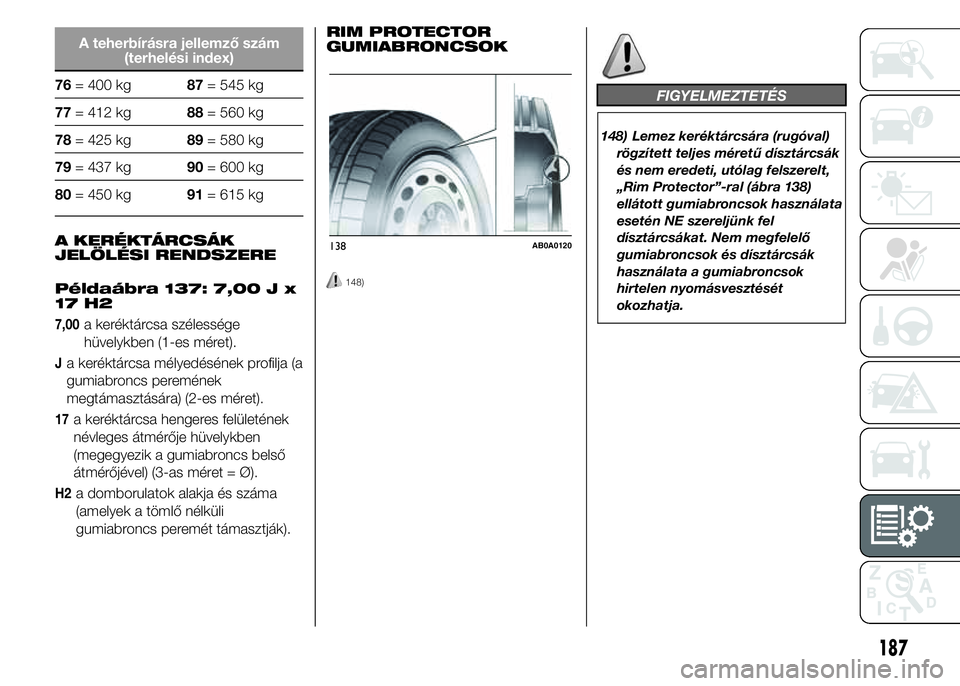

A teherbírásra jellemző szám
(terhelési index)
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
A KERÉKTÁRCSÁK
JELÖLÉSI RENDSZERE
Példaábra 137: 7,00 J x
17 H2
7,00a keréktárcsa szélessége
hüvelykben (1-es méret).
Ja keréktárcsa mélyedésének profilja (a
gumiabroncs peremének
megtámasztására) (2-es méret).
17a keréktárcsa hengeres felületének
névleges átmérője hüvelykben
(megegyezik a gumiabroncs belső
átmérőjével) (3-as méret = Ø).
H2a domborulatok alakja és száma
(amelyek a tömlő nélküli
gumiabroncs peremét támasztják).RIM PROTECTOR
GUMIABRONCSOK
148)
FIGYELMEZTETÉS
148) Lemez keréktárcsára (rugóval)
rögzített teljes méretű dísztárcsák
és nem eredeti, utólag felszerelt,
„Rim Protector”-ral (ábra 138)
ellátott gumiabroncsok használata
esetén NE szereljünk fel
dísztárcsákat. Nem megfelelő
gumiabroncsok és dísztárcsák
használata a gumiabroncsok
hirtelen nyomásvesztését
okozhatja.
138AB0A0120
187

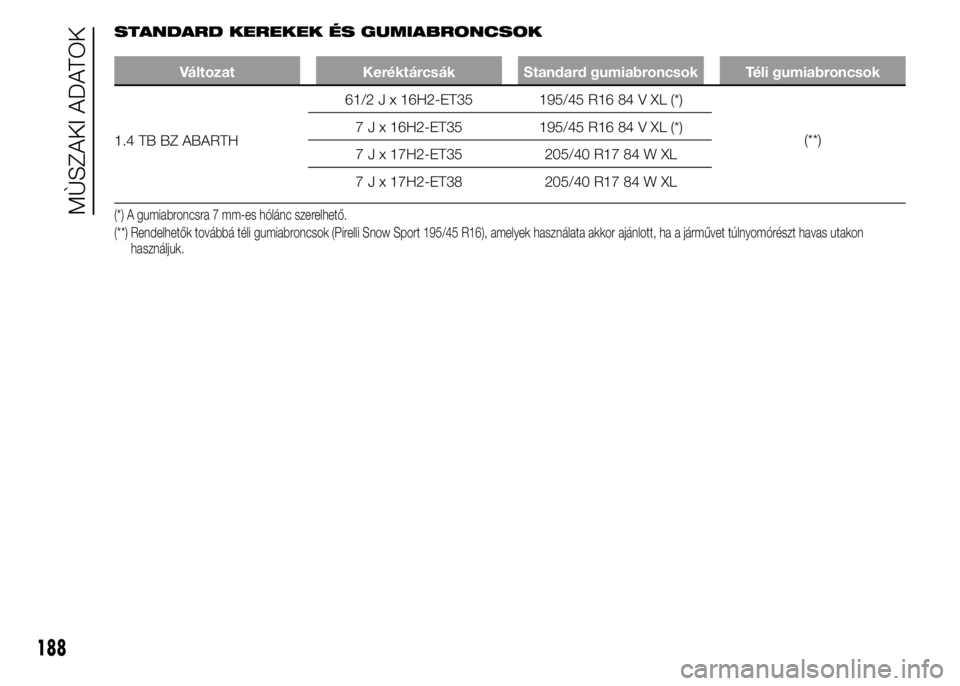

STANDARD KEREKEK ÉS GUMIABRONCSOK
Változat Keréktárcsák Standard gumiabroncsok Téli gumiabroncsok
1.4 TB BZ ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) A gumiabroncsra 7 mm-es hólánc szerelhető.
(**) Rendelhetők továbbá téli gumiabroncsok (Pirelli Snow Sport 195/45 R16), amelyek használata akkor ajánlott, ha a járművet túlnyomórészt havasutakon
használjuk.
188
MÙSZAKI ADATOK

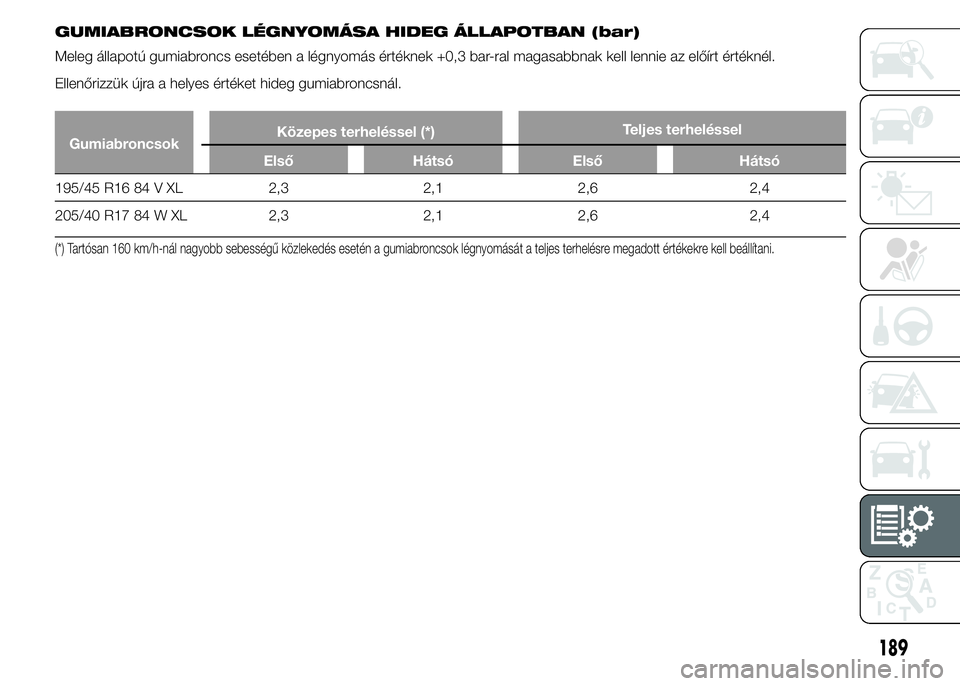

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Meleg állapotú gumiabroncs esetében a légnyomás értéknek +0,3 bar-ral magasabbnak kell lennie az előírt értéknél.
Ellenőrizzük újra a helyes értéket hideg gumiabroncsnál.
GumiabroncsokKözepes terheléssel (*)Teljes terheléssel
Első Hátsó Első Hátsó
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Tartósan 160 km/h-nál nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott értékekre kell beállítani.
189

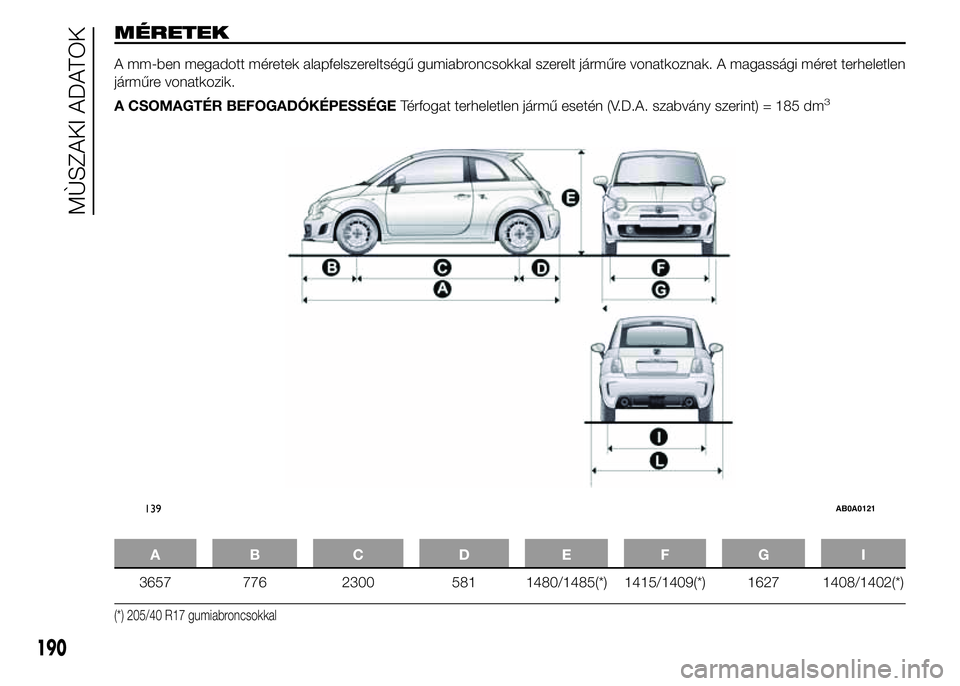

MÉRETEK
A mm-ben megadott méretek alapfelszereltségű gumiabroncsokkal szerelt járműre vonatkoznak. A magassági méret terheletlen
járműre vonatkozik.
A CSOMAGTÉR BEFOGADÓKÉPESSÉGETérfogat terheletlen jármű esetén (V.D.A. szabvány szerint) = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) 205/40 R17 gumiabroncsokkal
139AB0A0121
190
MÙSZAKI ADATOK

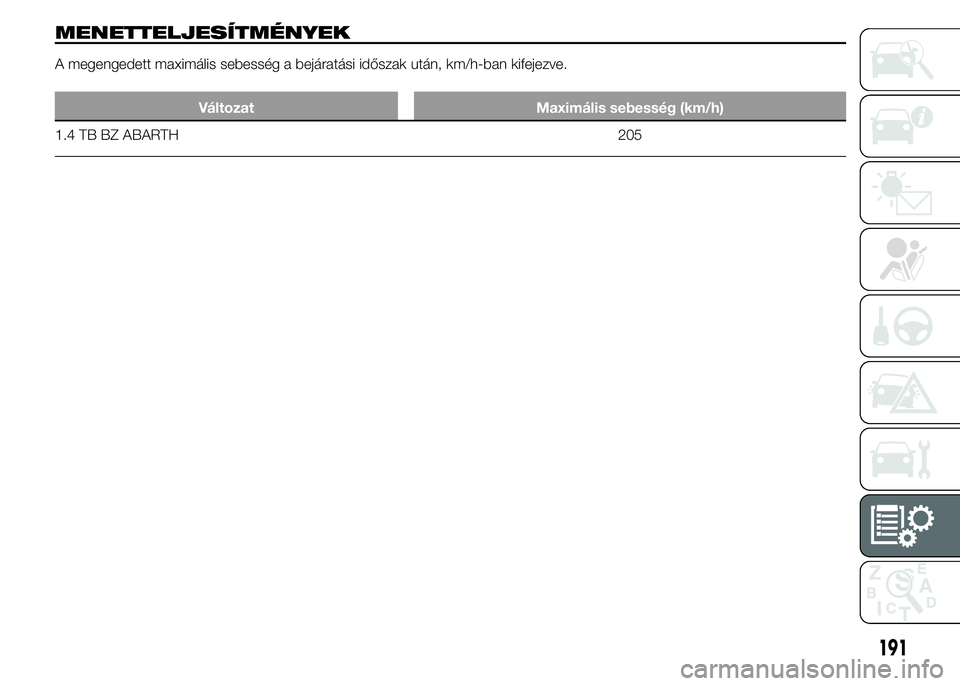

MENETTELJESÍTMÉNYEK
A megengedett maximális sebesség a bejáratási időszak után, km/h-ban kifejezve.
Változat Maximális sebesség (km/h)
1.4 TB BZ ABARTH 205
191

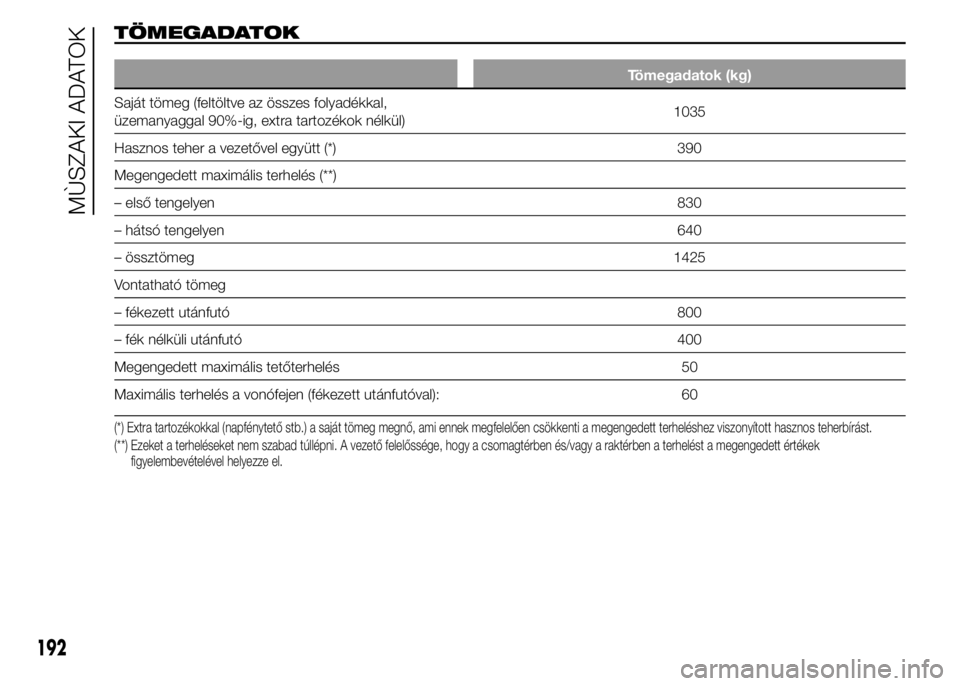

TÖMEGADATOK
Tömegadatok (kg)
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1035
Hasznos teher a vezetővel együtt (*) 390
Megengedett maximális terhelés (**)
– első tengelyen 830
– hátsó tengelyen 640
– össztömeg1425
Vontatható tömeg
– fékezett utánfutó 800
– fék nélküli utánfutó 400
Megengedett maximális tetőterhelés 50
Maximális terhelés a vonófejen (fékezett utánfutóval): 60
(*) Extra tartozékokkal (napfénytető stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
192
MÙSZAKI ADATOK

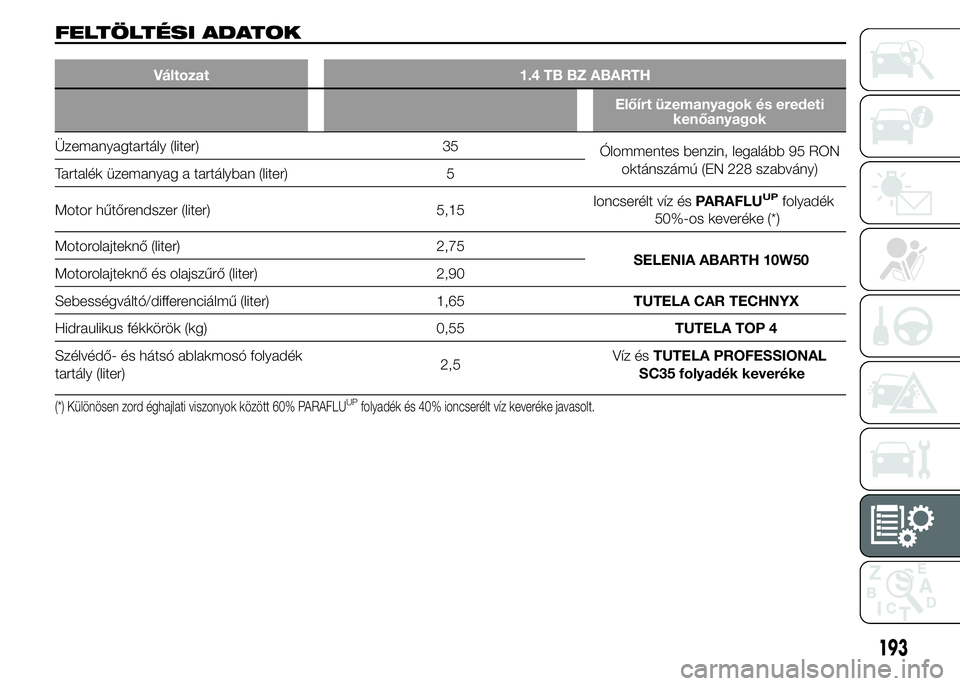

FELTÖLTÉSI ADATOK
Változat 1.4 TB BZ ABARTH
Előírt üzemanyagok és eredeti
kenőanyagok
Üzemanyagtartály (liter) 35
Ólommentes benzin, legalább 95 RON
oktánszámú (EN 228 szabvány)
Tartalék üzemanyag a tartályban (liter) 5
Motor hűtőrendszer (liter) 5,15Ioncserélt víz ésPARAFLU
UPfolyadék
50%-os keveréke (*)
Motorolajteknő (liter) 2,75
SELENIA ABARTH 10W50
Motorolajteknő és olajszűrő (liter) 2,90
Sebességváltó/differenciálmű (liter) 1,65TUTELA CAR TECHNYX
Hidraulikus fékkörök (kg) 0,55TUTELA TOP 4
Szélvédő- és hátsó ablakmosó folyadék
tartály (liter)2,5Víz ésTUTELA PROFESSIONAL
SC35 folyadék keveréke
(*) Különösen zord éghajlati viszonyok között 60% PARAFLUUPfolyadék és 40% ioncserélt víz keveréke javasolt.
193

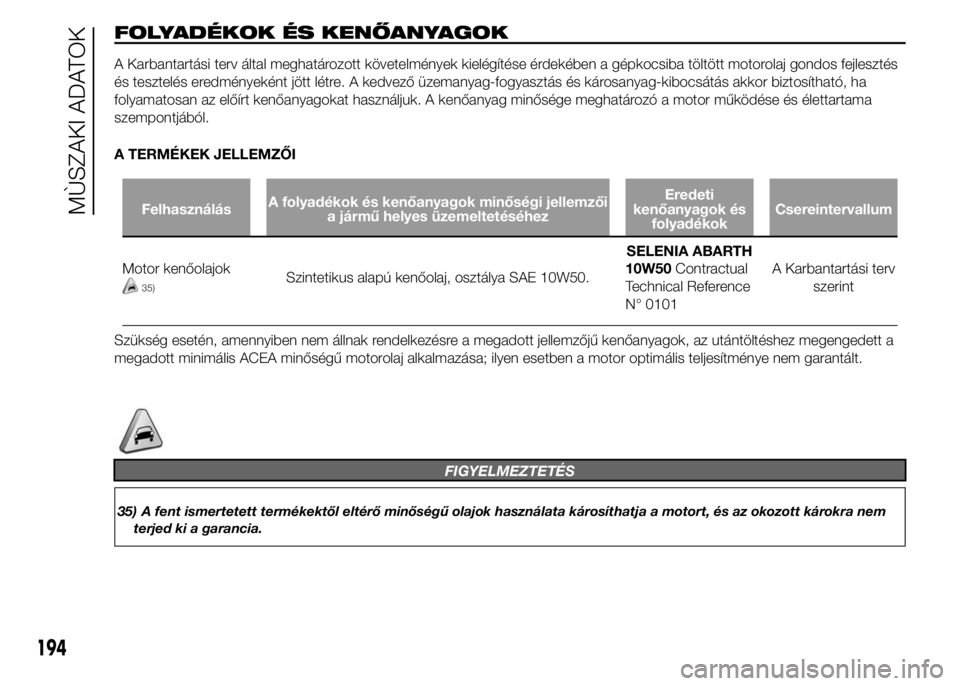

FOLYADÉKOK ÉS KENŐANYAGOK
A Karbantartási terv által meghatározott követelmények kielégítése érdekében a gépkocsiba töltött motorolaj gondos fejlesztés
és tesztelés eredményeként jött létre. A kedvező üzemanyag-fogyasztás és károsanyag-kibocsátás akkor biztosítható, ha
folyamatosan az előírt kenőanyagokat használjuk. A kenőanyag minősége meghatározó a motor működése és élettartama
szempontjából.
A TERMÉKEK JELLEMZŐI
FelhasználásA folyadékok és kenőanyagok minőségi jellemzői
a jármű helyes üzemeltetéséhezEredeti
kenőanyagok és
folyadékokCsereintervallum
Motor kenőolajok
35)Szintetikus alapú kenőolaj, osztálya SAE 10W50.SELENIA ABARTH
10W50Contractual
Technical Reference
N° 0101A Karbantartási terv
szerint
Szükség esetén, amennyiben nem állnak rendelkezésre a megadott jellemzőjű kenőanyagok, az utántöltéshez megengedett a
megadott minimális ACEA minőségű motorolaj alkalmazása; ilyen esetben a motor optimális teljesítménye nem garantált.
FIGYELMEZTETÉS
35) A fent ismertetett termékektől eltérő minőségű olajok használata károsíthatja a motort, és az okozott károkra nem
terjed ki a garancia.
194
MÙSZAKI ADATOK

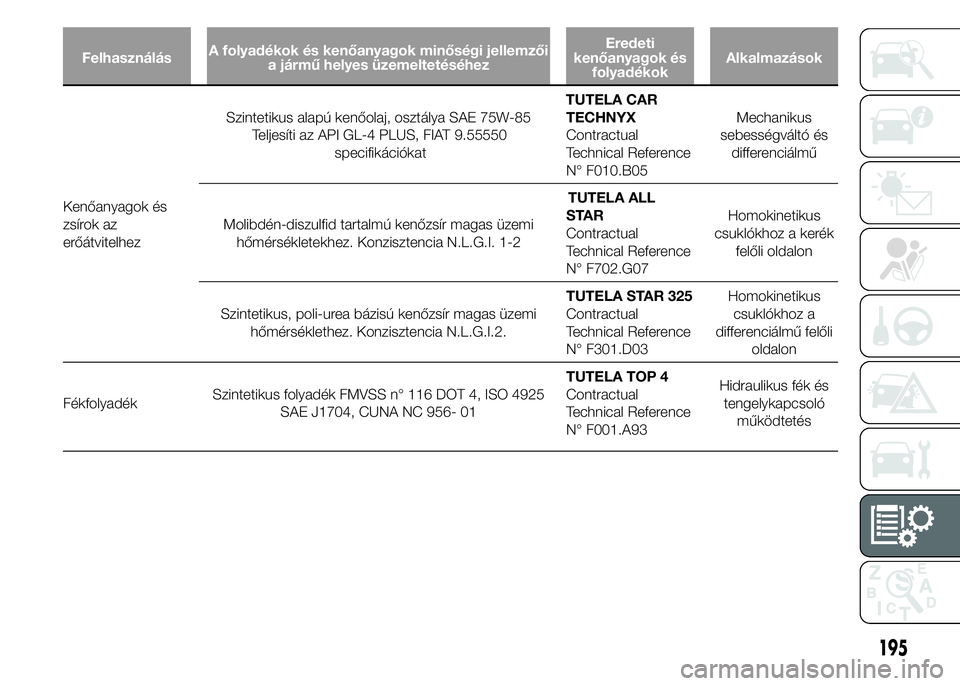

FelhasználásA folyadékok és kenőanyagok minőségi jellemzői
a jármű helyes üzemeltetéséhezEredeti
kenőanyagok és
folyadékokAlkalmazások
Kenőanyagok és
zsírok az
erőátvitelhezSzintetikus alapú kenőolaj, osztálya SAE 75W-85
Teljesíti az API GL-4 PLUS, FIAT 9.55550
specifikációkatTUTELA CAR
TECHNYX
Contractual
Technical Reference
N° F010.B05Mechanikus
sebességváltó és
differenciálmű
Molibdén-diszulfid tartalmú kenőzsír magas üzemi
hőmérsékletekhez. Konzisztencia N.L.G.I. 1-2TUTELA ALL
STAR
Contractual
Technical Reference
N° F702.G07Homokinetikus
csuklókhoz a kerék
felőli oldalon
Szintetikus, poli-urea bázisú kenőzsír magas üzemi
hőmérséklethez. Konzisztencia N.L.G.I.2.TUTELA STAR 325
Contractual
Technical Reference
N° F301.D03Homokinetikus
csuklókhoz a
differenciálmű felőli
oldalon
FékfolyadékSzintetikus folyadék FMVSS n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93Hidraulikus fék és
tengelykapcsoló
működtetés
195

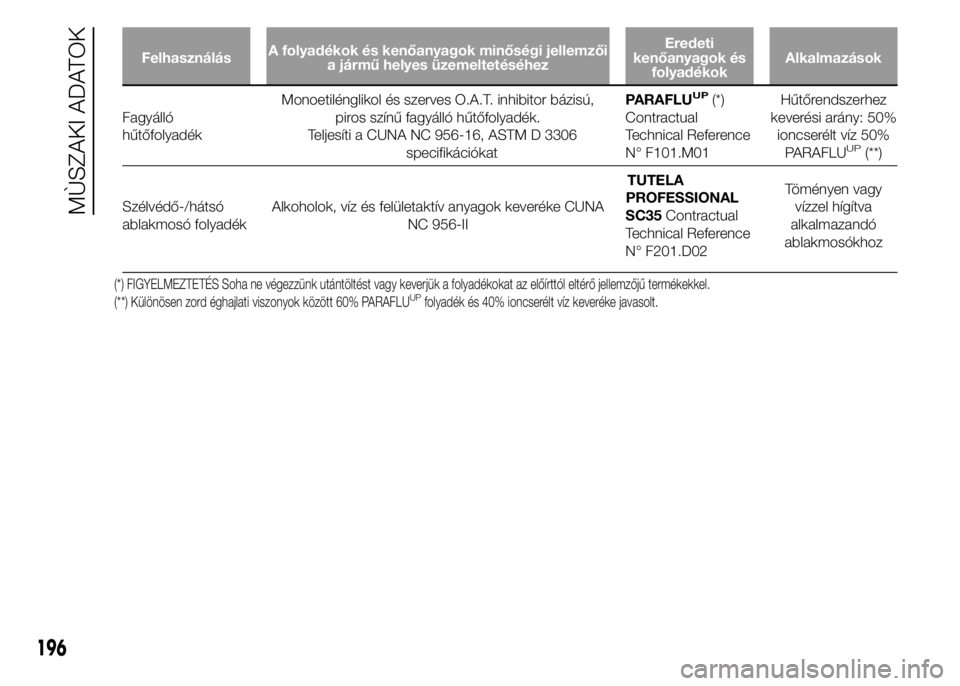

FelhasználásA folyadékok és kenőanyagok minőségi jellemzői
a jármű helyes üzemeltetéséhezEredeti
kenőanyagok és
folyadékokAlkalmazások
Fagyálló
hűtőfolyadékMonoetilénglikol és szerves O.A.T. inhibitor bázisú,
piros színű fagyálló hűtőfolyadék.
Teljesíti a CUNA NC 956-16, ASTM D 3306
specifikációkatPARAFLU
UP(*)
Contractual
Technical Reference
N° F101.M01Hűtőrendszerhez
keverési arány: 50%
ioncserélt víz 50%
PARAFLU
UP(**)
Szélvédő-/hátsó
ablakmosó folyadékAlkoholok, víz és felületaktív anyagok keveréke CUNA
NC 956-IITUTELA
PROFESSIONAL
SC35Contractual
Technical Reference
N° F201.D02Töményen vagy
vízzel hígítva
alkalmazandó
ablakmosókhoz
(*) FIGYELMEZTETÉS Soha ne végezzünk utántöltést vagy keverjük a folyadékokat az előírttól eltérő jellemzőjű termékekkel.
(**) Különösen zord éghajlati viszonyok között 60% PARAFLUUPfolyadék és 40% ioncserélt víz keveréke javasolt.
196
MÙSZAKI ADATOK
