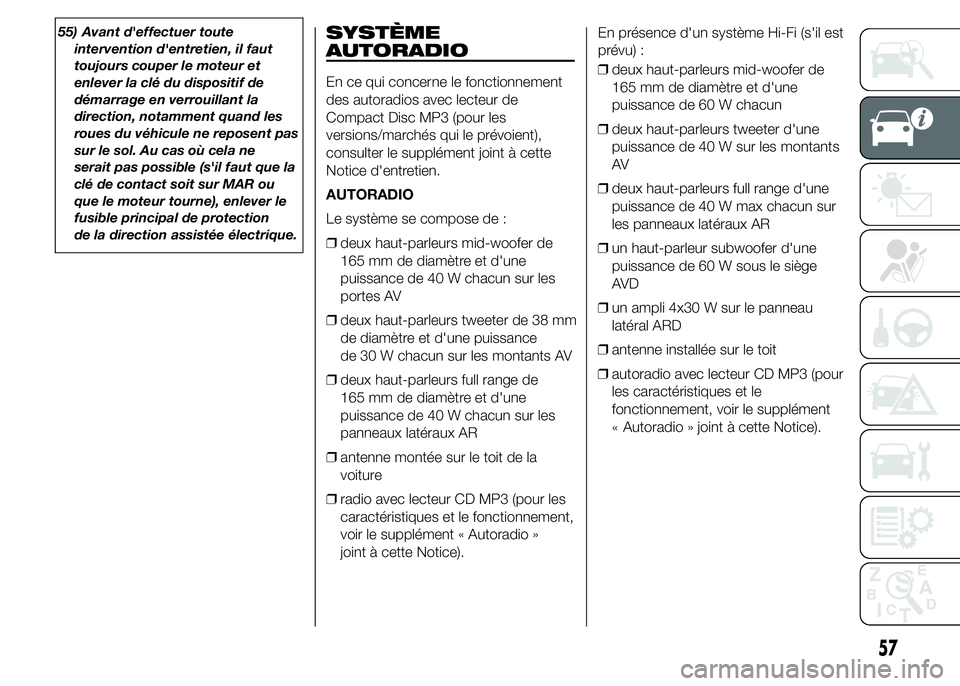

55) Avant d'effectuer toute
intervention d'entretien, il faut
toujours couper le moteur et
enlever la clé du dispositif de
démarrage en verrouillant la
direction, notamment quand les
roues du véhicule ne reposent pas
sur le sol. Au cas où cela ne
serait pas possible (s'il faut que la
clé de contact soit sur MAR ou
que le moteur tourne), enlever le
fusible principal de protection
de la direction assistée électrique.SYSTÈME
AUTORADIO
En ce qui concerne le fonctionnement
des autoradios avec lecteur de
Compact Disc MP3 (pour les
versions/marchés qui le prévoient),
consulter le supplément joint à cette
Notice d'entretien.
AUTORADIO
Le système se compose de :
❒deux haut-parleurs mid-woofer de
165 mm de diamètre et d'une
puissance de 40 W chacun sur les
portes AV
❒deux haut-parleurs tweeter de 38 mm
de diamètre et d'une puissance
de 30 W chacun sur les montants AV
❒deux haut-parleurs full range de
165 mm de diamètre et d'une
puissance de 40 W chacun sur les
panneaux latéraux AR
❒antenne montée sur le toit de la
voiture
❒radio avec lecteur CD MP3 (pour les
caractéristiques et le fonctionnement,
voir le supplément « Autoradio »
joint à cette Notice).En présence d'un système Hi-Fi (s'il est
prévu) :
❒deux haut-parleurs mid-woofer de
165 mm de diamètre et d'une
puissance de 60 W chacun
❒deux haut-parleurs tweeter d'une
puissance de 40 W sur les montants
AV
❒deux haut-parleurs full range d'une
puissance de 40 W max chacun sur
les panneaux latéraux AR
❒un haut-parleur subwoofer d'une
puissance de 60 W sous le siège
AVD
❒un ampli 4x30 W sur le panneau
latéral ARD
❒antenne installée sur le toit
❒autoradio avec lecteur CD MP3 (pour
les caractéristiques et le
fonctionnement, voir le supplément
Autoradio » joint à cette Notice).
57
«

ACCESSOIRES
ACHETÉS PAR
L'UTILISATEUR
Après l'achat de la voiture, si l'on
souhaite installer des accessoires
électriques à bord nécessitant une
alimentation électrique permanente
(autoradio, antivol satellitaire, etc.) ou
des accessoires qui pèsent en tout cas
sur le bilan électrique, s'adresser au
Réseau Après-vente Abarth, qui pourra
conseiller les dispositifs les plus
appropriés appartenant à la
Lineaccessori Abarth et vérifiera si le
circuit électrique de la voiture est en
mesure de soutenir la charge requise
ou s'il faut lui intégrer une batterie plus
puissante.
56)
INSTALLATION
DISPOSITIFS
ÉLECTRIQUES/
ÉLECTRONIQUES
Les dispositifs électriques/électroniques
installés après l’achat de la voiture et
dans le cadre du service après-vente
doivent reporter la marque suivante :Fiat Group Automobiles S.p.A. autorise
le montage d’appareils émetteurs-
récepteurs à condition que l’installation
soit effectuée dans les règles de l’art,
en respectant les indications du
constructeur, auprès d’un centre
spécialisé.
ATTENTION Le montage de dispositifs
entraînant des modifications de la
voiture peuvent donner lieu au retrait de
la carte grise par les autorités
compétentes et à l’éventuelle
déchéance de la garantie, dans la limite
des défauts causés par la modification
ou attribuables directement ou
indirectement à celle-ci.
Fiat Group Automobiles S.p.A. décline
toute responsabilité pour les
dommages dérivant de l’installation
d’accessoires non fournis ou
recommandés par Fiat Group
Automobiles S.p.A. et installés dans le
non-respect des consignes fournies.ÉMETTEURS RADIO ET
TÉLÉPHONES
PORTABLES
Les appareils émetteurs radio
(téléphones de voiture, CB,
radioamateurs et similaires) ne peuvent
pas être utilisés à l'intérieur de la
voiture, à moins d'utiliser une antenne
séparée montée à l'extérieur de la
voiture.
ATTENTION L'emploi de ces dispositifs
à l'intérieur de l'habitacle (sans antenne
à l'extérieur) peut provoquer, en plus
d'éventuels problèmes de santé pour
les passagers, des défaillances des
systèmes électroniques dont la voiture
est équipée pouvant compromettre
la sécurité de la voiture.
L'efficacité d'émission et de réception
de ces appareils peut aussi être
perturbée par l'effet écran de la caisse
de la voiture. Pour les téléphones
portables (GSM, GPRS, UMTS) dotés
d'homologation officielle CE, il est
recommandé de suivre
scrupuleusement les instructions
fournies par le fabriquant du téléphone
portable.
63DISPOSITIVI-ELETTRONICI
58
CONNAISSANCE DU VÉHICULE

ATTENTION

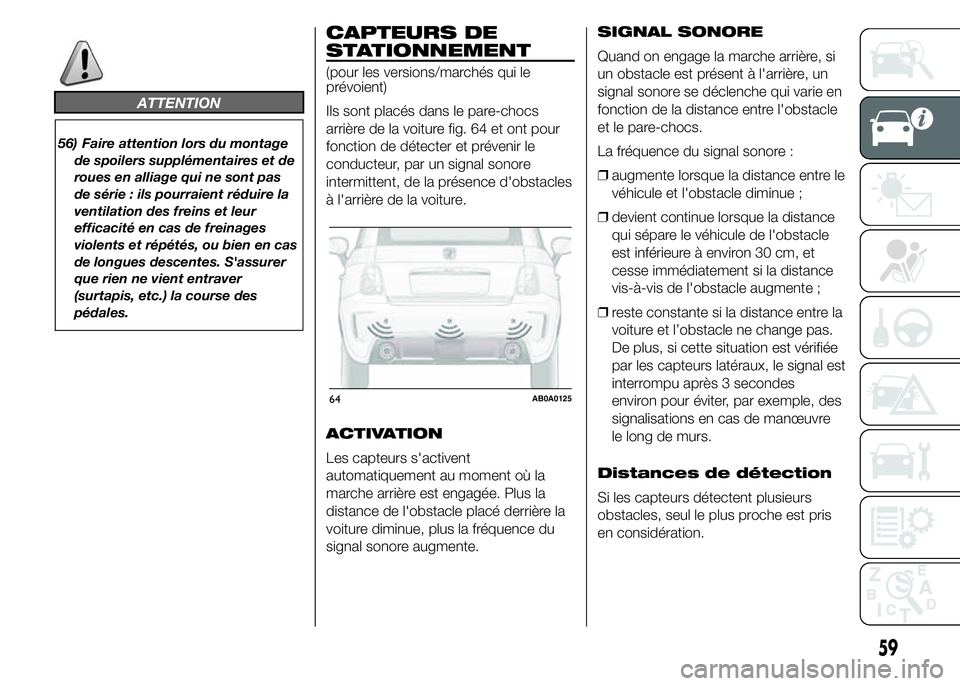

56) Faire attention lors du montage
de spoilers supplémentaires et de
roues en alliage qui ne sont pas
de série : ils pourraient réduire la
ventilation des freins et leur
efficacité en cas de freinages
violents et répétés, ou bien en cas
de longues descentes. S'assurer
que rien ne vient entraver
(surtapis, etc.) la course des
pédales.
CAPTEURS DE
STATIONNEMENT
(pour les versions/marchés qui le
prévoient)
Ils sont placés dans le pare-chocs
arrière de la voiture fig. 64 et ont pour
fonction de détecter et prévenir le
conducteur, par un signal sonore
intermittent, de la présence d'obstacles
à l'arrière de la voiture.
ACTIVATION
Les capteurs s'activent
automatiquement au moment où la
marche arrière est engagée. Plus la
distance de l'obstacle placé derrière la
voiture diminue, plus la fréquence du
signal sonore augmente.SIGNAL SONORE
Quand on engage la marche arrière, si
un obstacle est présent à l'arrière, un
signal sonore se déclenche qui varie en
fonction de la distance entre l'obstacle
et le pare-chocs.
La fréquence du signal sonore :
❒augmente lorsque la distance entre le
véhicule et l'obstacle diminue ;
❒devient continue lorsque la distance
qui sépare le véhicule de l'obstacle
est inférieure à environ 30 cm, et
cesse immédiatement si la distance
vis-à-vis de l'obstacle augmente ;
❒reste constante si la distance entre la
voiture et l’obstacle ne change pas.
De plus, si cette situation est vérifiée
par les capteurs latéraux, le signal est
interrompu après 3 secondes
environ pour éviter, par exemple, des
signalisations en cas de manœuvre
le long de murs.
Distances de détection
Si les capteurs détectent plusieurs
obstacles, seul le plus proche est pris
en considération.
64AB0A0125
59

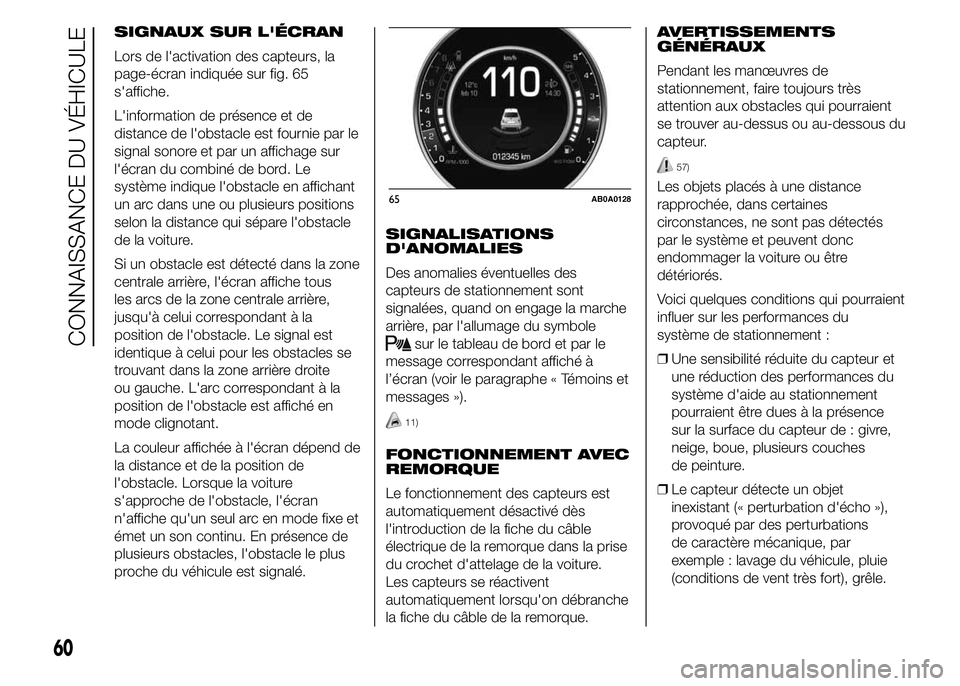

SIGNAUX SUR L'ÉCRAN
Lors de l'activation des capteurs, la
page-écran indiquée sur fig. 65
s'affiche.
L'information de présence et de
distance de l'obstacle est fournie par le
signal sonore et par un affichage sur
l'écran du combiné de bord. Le
système indique l'obstacle en affichant
un arc dans une ou plusieurs positions
selon la distance qui sépare l'obstacle
de la voiture.
Si un obstacle est détecté dans la zone
centrale arrière, l'écran affiche tous
les arcs de la zone centrale arrière,
jusqu'à celui correspondant à la
position de l'obstacle. Le signal est
identique à celui pour les obstacles se
trouvant dans la zone arrière droite
ou gauche. L'arc correspondant à la
position de l'obstacle est affiché en
mode clignotant.
La couleur affichée à l'écran dépend de
la distance et de la position de
l'obstacle. Lorsque la voiture
s'approche de l'obstacle, l'écran
n'affiche qu'un seul arc en mode fixe et
émet un son continu. En présence de
plusieurs obstacles, l'obstacle le plus
proche du véhicule est signalé.SIGNALISATIONS
D'ANOMALIES
Des anomalies éventuelles des
capteurs de stationnement sont
signalées, quand on engage la marche
arrière, par l'allumage du symbole
sur le tableau de bord et par le
message correspondant affiché à
l’écran (voir le paragraphe « Témoins et
messages »).
11)
FONCTIONNEMENT AVEC
REMORQUE
Le fonctionnement des capteurs est
automatiquement désactivé dès
l'introduction de la fiche du câble
électrique de la remorque dans la prise
du crochet d'attelage de la voiture.
Les capteurs se réactivent
automatiquement lorsqu'on débranche
la fiche du câble de la remorque.AVERTISSEMENTS
GÉNÉRAUX
Pendant les manœuvres de
stationnement, faire toujours très
attention aux obstacles qui pourraient
se trouver au-dessus ou au-dessous du
capteur.
57)
Les objets placés à une distance
rapprochée, dans certaines
circonstances, ne sont pas détectés
par le système et peuvent donc
endommager la voiture ou être
détériorés.
Voici quelques conditions qui pourraient
influer sur les performances du
système de stationnement :
❒Une sensibilité réduite du capteur et
une réduction des performances du
système d'aide au stationnement
pourraient être dues à la présence
sur la surface du capteur de : givre,
neige, boue, plusieurs couches
de peinture.
❒Le capteur détecte un objet
inexistant (« perturbation d'écho »),
provoqué par des perturbations
de caractère mécanique, par
exemple : lavage du véhicule, pluie
(conditions de vent très fort), grêle.65AB0A0128
60
CONNAISSANCE DU VÉHICULE

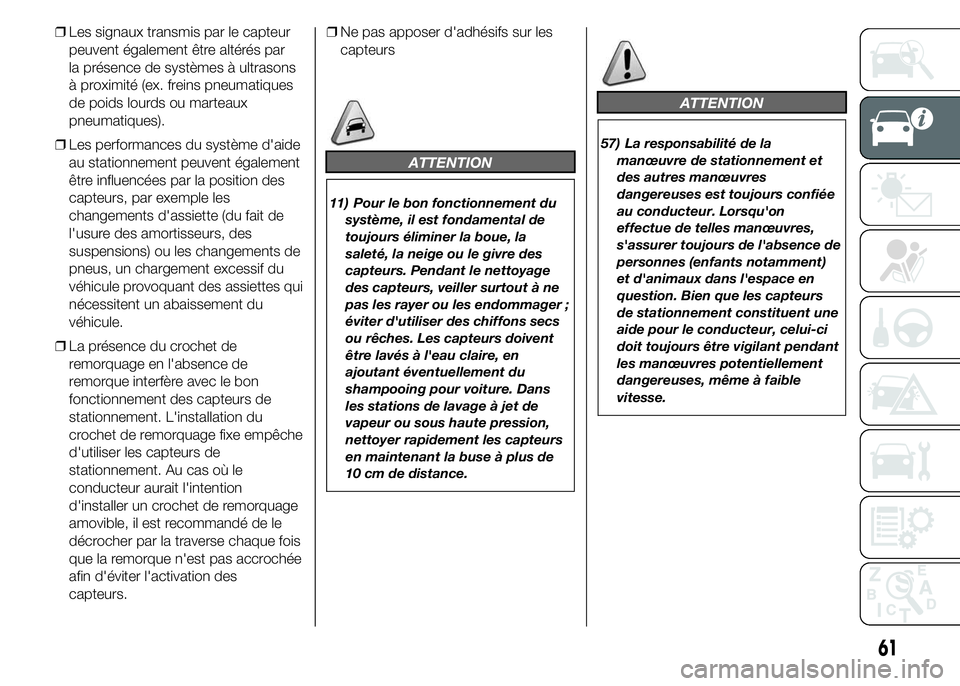

❒Les signaux transmis par le capteur
peuvent également être altérés par
la présence de systèmes à ultrasons
à proximité (ex. freins pneumatiques
de poids lourds ou marteaux
pneumatiques).
❒Les performances du système d'aide
au stationnement peuvent également
être influencées par la position des
capteurs, par exemple les
changements d'assiette (du fait de
l'usure des amortisseurs, des
suspensions) ou les changements de
pneus, un chargement excessif du
véhicule provoquant des assiettes qui
nécessitent un abaissement du
véhicule.
❒La présence du crochet de
remorquage en l'absence de
remorque interfère avec le bon
fonctionnement des capteurs de
stationnement. L'installation du
crochet de remorquage fixe empêche
d'utiliser les capteurs de
stationnement. Au cas où le
conducteur aurait l'intention
d'installer un crochet de remorquage
amovible, il est recommandé de le
décrocher par la traverse chaque fois
que la remorque n'est pas accrochée
afin d'éviter l'activation des
capteurs.❒Ne pas apposer d'adhésifs sur les
capteurs
ATTENTION
11) Pour le bon fonctionnement du
système, il est fondamental de
toujours éliminer la boue, la
saleté, la neige ou le givre des
capteurs. Pendant le nettoyage
des capteurs, veiller surtout à ne
pas les rayer ou les endommager ;
éviter d'utiliser des chiffons secs
ou rêches. Les capteurs doivent
être lavés à l'eau claire, en
ajoutant éventuellement du
shampooing pour voiture. Dans
les stations de lavage à jet de
vapeur ou sous haute pression,
nettoyer rapidement les capteurs
en maintenant la buse à plus de
10 cm de distance.
ATTENTION
57) La responsabilité de la
manœuvre de stationnement et
des autres manœuvres
dangereuses est toujours confiée
au conducteur. Lorsqu'on
effectue de telles manœuvres,
s'assurer toujours de l'absence de
personnes (enfants notamment)
et d'animaux dans l'espace en
question. Bien que les capteurs
de stationnement constituent une
aide pour le conducteur, celui-ci
doit toujours être vigilant pendant
les manœuvres potentiellement
dangereuses, même à faible
vitesse.
61

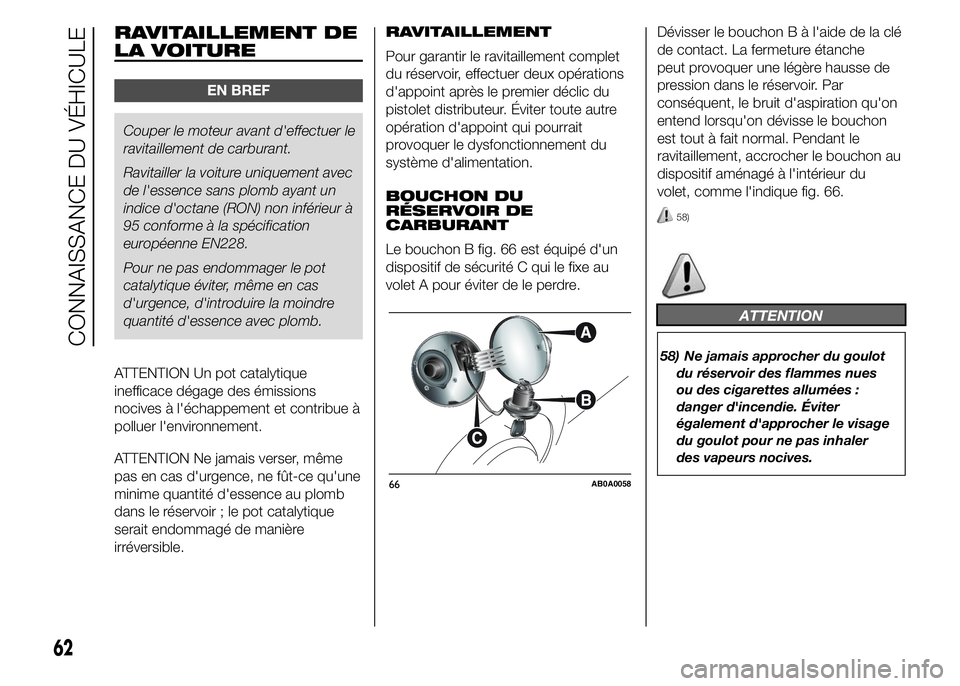

RAVITAILLEMENT DE
LA VOITURE
EN BREF
Couper le moteur avant d'effectuer le
ravitaillement de carburant.
Ravitailler la voiture uniquement avec
de l'essence sans plomb ayant un
indice d'octane (RON) non inférieur à
95 conforme à la spécification
européenne EN228.
Pour ne pas endommager le pot
catalytique éviter, même en cas
d'urgence, d'introduire la moindre
quantité d'essence avec plomb.
ATTENTION Un pot catalytique
inefficace dégage des émissions
nocives à l'échappement et contribue à
polluer l'environnement.
ATTENTION Ne jamais verser, même
pas en cas d'urgence, ne fût-ce qu'une
minime quantité d'essence au plomb
dans le réservoir ; le pot catalytique
serait endommagé de manière
irréversible.RAVITAILLEMENT
Pour garantir le ravitaillement complet
du réservoir, effectuer deux opérations
d'appoint après le premier déclic du
pistolet distributeur. Éviter toute autre
opération d'appoint qui pourrait
provoquer le dysfonctionnement du
système d'alimentation.
BOUCHON DU
RÉSERVOIR DE
CARBURANT
Le bouchon B fig. 66 est équipé d'un
dispositif de sécurité C qui le fixe au
volet A pour éviter de le perdre.Dévisser le bouchon B à l'aide de la clé
de contact. La fermeture étanche
peut provoquer une légère hausse de
pression dans le réservoir. Par
conséquent, le bruit d'aspiration qu'on
entend lorsqu'on dévisse le bouchon
est tout à fait normal. Pendant le
ravitaillement, accrocher le bouchon au
dispositif aménagé à l'intérieur du
volet, comme l'indique fig. 66.
58)
ATTENTION
58) Ne jamais approcher du goulot
du réservoir des flammes nues
ou des cigarettes allumées :
danger d'incendie. Éviter
également d'approcher le visage
du goulot pour ne pas inhaler
des vapeurs nocives.
66AB0A0058
62
CONNAISSANCE DU VÉHICULE

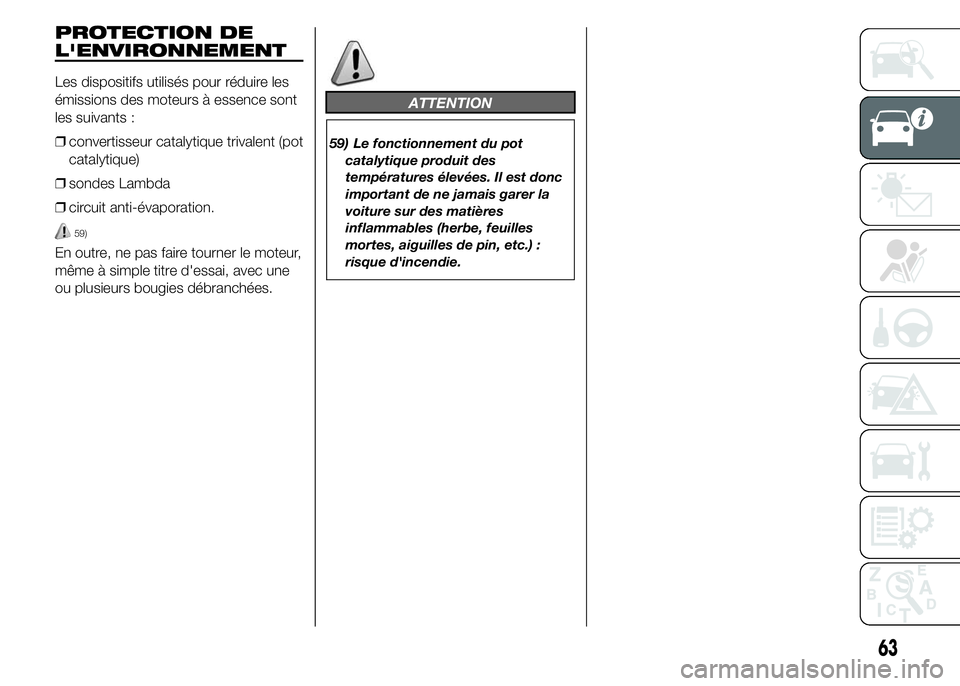

PROTECTION DE
L'ENVIRONNEMENT
Les dispositifs utilisés pour réduire les
émissions des moteurs à essence sont
les suivants :
❒convertisseur catalytique trivalent (pot
catalytique)
❒sondes Lambda
❒circuit anti-évaporation.
59)
En outre, ne pas faire tourner le moteur,
même à simple titre d'essai, avec une
ou plusieurs bougies débranchées.
ATTENTION
59) Le fonctionnement du pot
catalytique produit des
températures élevées. Il est donc
important de ne jamais garer la
voiture sur des matières
inflammables (herbe, feuilles
mortes, aiguilles de pin, etc.) :
risque d'incendie.
63

64

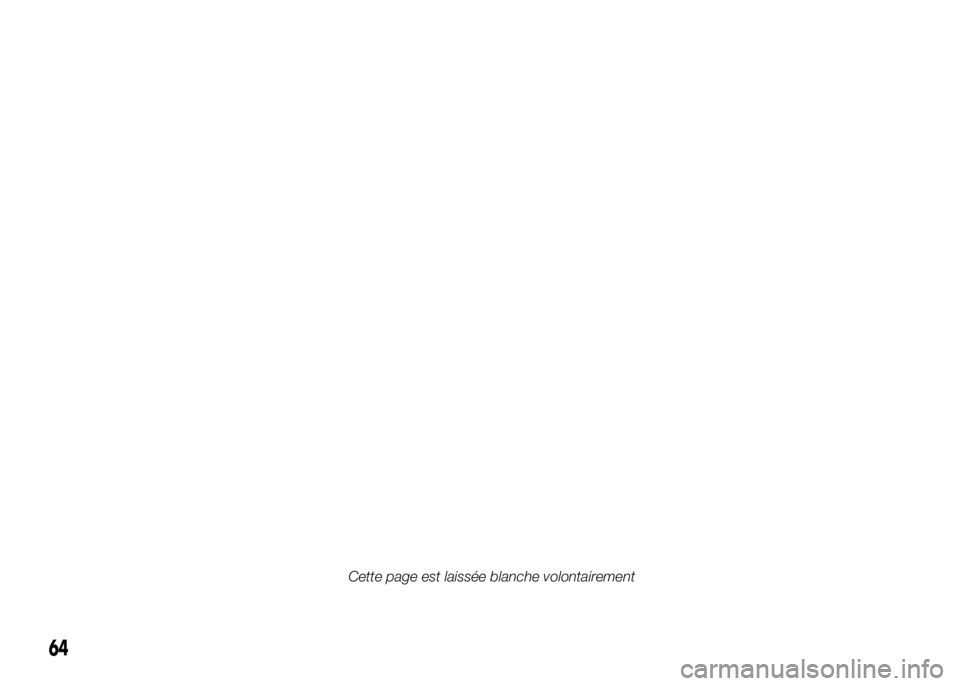

Cette page est laissée blanche volontairement

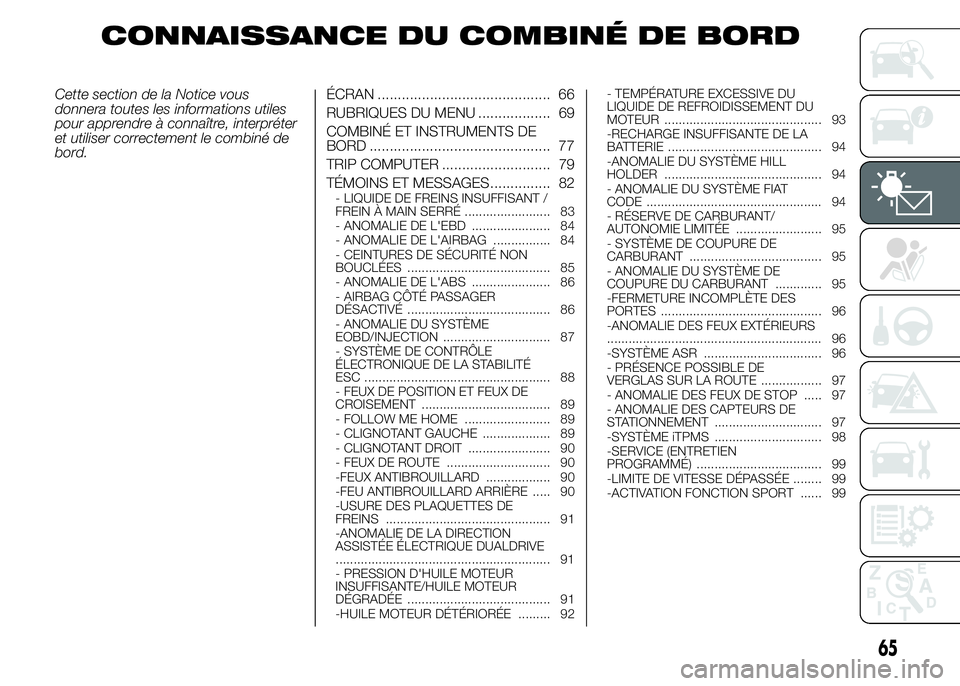

CONNAISSANCE DU COMBINÉ DE BORD
Cette section de la Notice vous
donnera toutes les informations utiles
pour apprendre à connaître, interpréter
et utiliser correctement le combiné de
bord.ÉCRAN ........................................... 66
RUBRIQUES DU MENU .................. 69
COMBINÉ ET INSTRUMENTS DE
BORD ............................................. 77
TRIP COMPUTER ........................... 79
TÉMOINS ET MESSAGES............... 82
- LIQUIDE DE FREINS INSUFFISANT /
FREIN À MAIN SERRÉ ........................ 83
- ANOMALIE DE L'EBD ...................... 84
- ANOMALIE DE L'AIRBAG ................ 84
- CEINTURES DE SÉCURITÉ NON
BOUCLÉES ........................................ 85
- ANOMALIE DE L'ABS ...................... 86
- AIRBAG CÔTÉ PASSAGER
DÉSACTIVÉ ........................................ 86
- ANOMALIE DU SYSTÈME
EOBD/INJECTION .............................. 87
- SYSTÈME DE CONTRÔLE
ÉLECTRONIQUE DE LA STABILITÉ
ESC .................................................... 88
- FEUX DE POSITION ET FEUX DE
CROISEMENT .................................... 89
- FOLLOW ME HOME ........................ 89
- CLIGNOTANT GAUCHE ................... 89
- CLIGNOTANT DROIT ....................... 90
- FEUX DE ROUTE ............................. 90
-FEUX ANTIBROUILLARD .................. 90
-FEU ANTIBROUILLARD ARRIÈRE ..... 90
-USURE DES PLAQUETTES DE
FREINS .............................................. 91
-ANOMALIE DE LA DIRECTION
ASSISTÉE ÉLECTRIQUE DUALDRIVE
............................................................ 91
- PRESSION D'HUILE MOTEUR
INSUFFISANTE/HUILE MOTEUR
DÉGRADÉE ........................................ 91
-HUILE MOTEUR DÉTÉRIORÉE ......... 92- TEMPÉRATURE EXCESSIVE DU
LIQUIDE DE REFROIDISSEMENT DU
MOTEUR ............................................ 93
-RECHARGE INSUFFISANTE DE LA
BATTERIE ........................................... 94
-ANOMALIE DU SYSTÈME HILL
HOLDER ............................................ 94
- ANOMALIE DU SYSTÈME FIAT
CODE ................................................. 94
- RÉSERVE DE CARBURANT/
AUTONOMIE LIMITÉE ........................ 95
- SYSTÈME DE COUPURE DE
CARBURANT ..................................... 95
- ANOMALIE DU SYSTÈME DE
COUPURE DU CARBURANT ............. 95
-FERMETURE INCOMPLÈTE DES
PORTES ............................................. 96
-ANOMALIE DES FEUX EXTÉRIEURS
............................................................ 96
-SYSTÈME ASR ................................. 96
- PRÉSENCE POSSIBLE DE
VERGLAS SUR LA ROUTE ................. 97
- ANOMALIE DES FEUX DE STOP ..... 97
- ANOMALIE DES CAPTEURS DE
STATIONNEMENT .............................. 97
-SYSTÈME iTPMS .............................. 98
-SERVICE (ENTRETIEN
PROGRAMMÉ) ................................... 99
-LIMITE DE VITESSE DÉPASSÉE ........ 99
-ACTIVATION FONCTION SPORT ...... 99
65

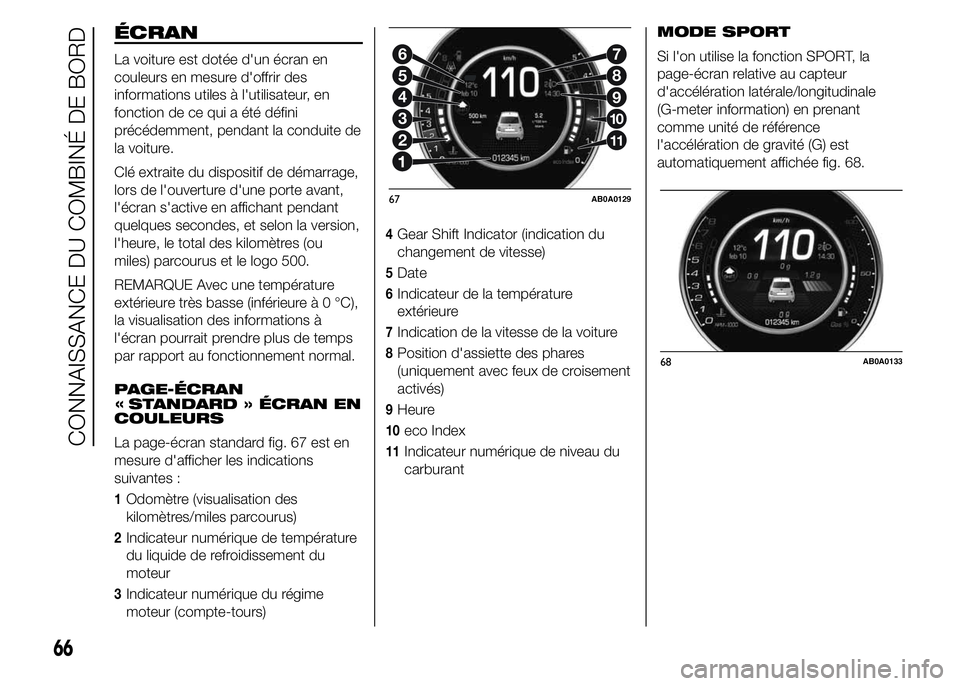

ÉCRAN
La voiture est dotée d'un écran en
couleurs en mesure d'offrir des
informations utiles à l'utilisateur, en
fonction de ce qui a été défini
précédemment, pendant la conduite de
la voiture.
Clé extraite du dispositif de démarrage,
lors de l'ouverture d'une porte avant,
l'écran s'active en affichant pendant
quelques secondes, et selon la version,
l'heure, le total des kilomètres (ou
miles) parcourus et le logo 500.
REMARQUE Avec une température
extérieure très basse (inférieure à 0 °C),
la visualisation des informations à
l'écran pourrait prendre plus de temps
par rapport au fonctionnement normal.
PAGE-ÉCRAN
STANDARD » ÉCRAN EN
COULEURS
La page-écran standard fig. 67 est en
mesure d'afficher les indications
suivantes :
1Odomètre (visualisation des
kilomètres/miles parcourus)
2Indicateur numérique de température
du liquide de refroidissement du
moteur
3Indicateur numérique du régime
moteur (compte-tours)
4Gear Shift Indicator (indication du
changement de vitesse)
5Date
6Indicateur de la température
extérieure
7Indication de la vitesse de la voiture
8Position d'assiette des phares
(uniquement avec feux de croisement
activés)
9Heure
10eco Index
11Indicateur numérique de niveau du
carburantMODE SPORT
Si l'on utilise la fonction SPORT, la
page-écran relative au capteur
d'accélération latérale/longitudinale
(G-meter information) en prenant
comme unité de référence
l'accélération de gravité (G) est
automatiquement affichée fig. 68.
2
3
4
5
6
11
10
9
8
7
67AB0A0129
68AB0A0133
66
CONNAISSANCE DU COMBINÉ DE BORD
«
