Abarth 500 2017 Drift- och underhållshandbok (in Swedish)

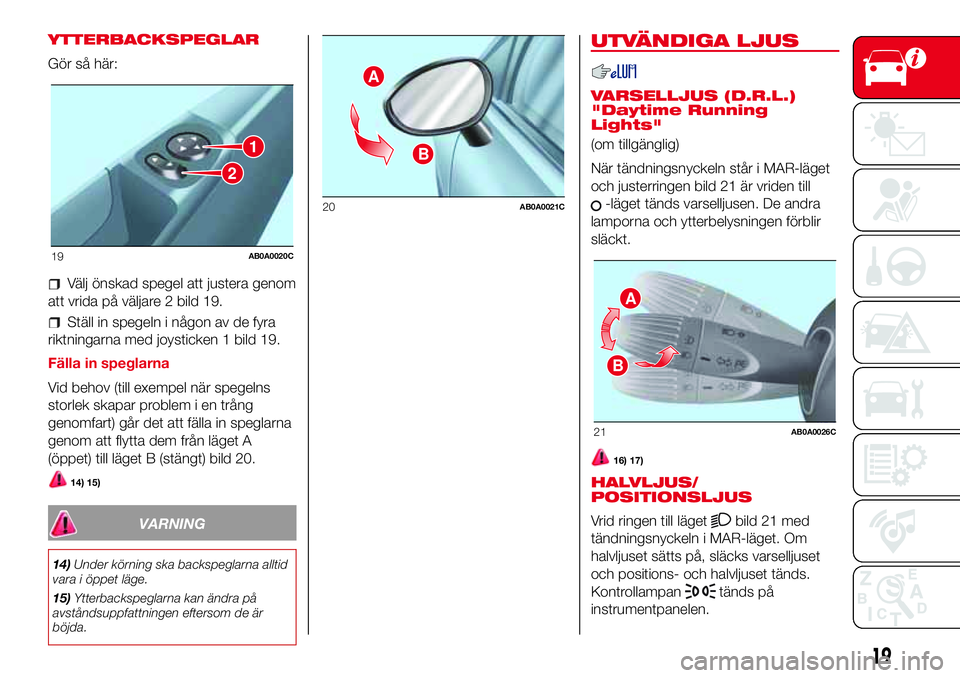

YTTERBACKSPEGLAR
Gör så här:
Välj önskad spegel att justera genom
att vrida på väljare 2 bild 19.
Ställ in spegeln i någon av de fyra
riktningarna med joysticken 1 bild 19.
Fälla in speglarna
Vid behov (till exempel när spegelns
storlek skapar problem i en trång
genomfart) går det att fälla in speglarna
genom att flytta dem från läget A
(öppet) till läget B (stängt) bild 20.
14) 15)
VARNING
14)Under körning ska backspeglarna alltid
vara i öppet läge.
15)Ytterbackspeglarna kan ändra på
avståndsuppfattningen eftersom de är
böjda.
UTVÄNDIGA LJUS
VARSELLJUS (D.R.L.)
"Daytime Running
Lights"
(om tillgänglig)
När tändningsnyckeln står i MAR-läget
och justerringen bild 21 är vriden till
-läget tänds varselljusen. De andra
lamporna och ytterbelysningen förblir
släckt.
16) 17)
HALVLJUS/
POSITIONSLJUS
Vrid ringen till läget
bild 21 med
tändningsnyckeln i MAR-läget. Om
halvljuset sätts på, släcks varselljuset
och positions- och halvljuset tänds.
Kontrollampan
tänds på
instrumentpanelen.
1
2
19AB0A0020C
A
B
20AB0A0021C
A
B
21AB0A0026C
19

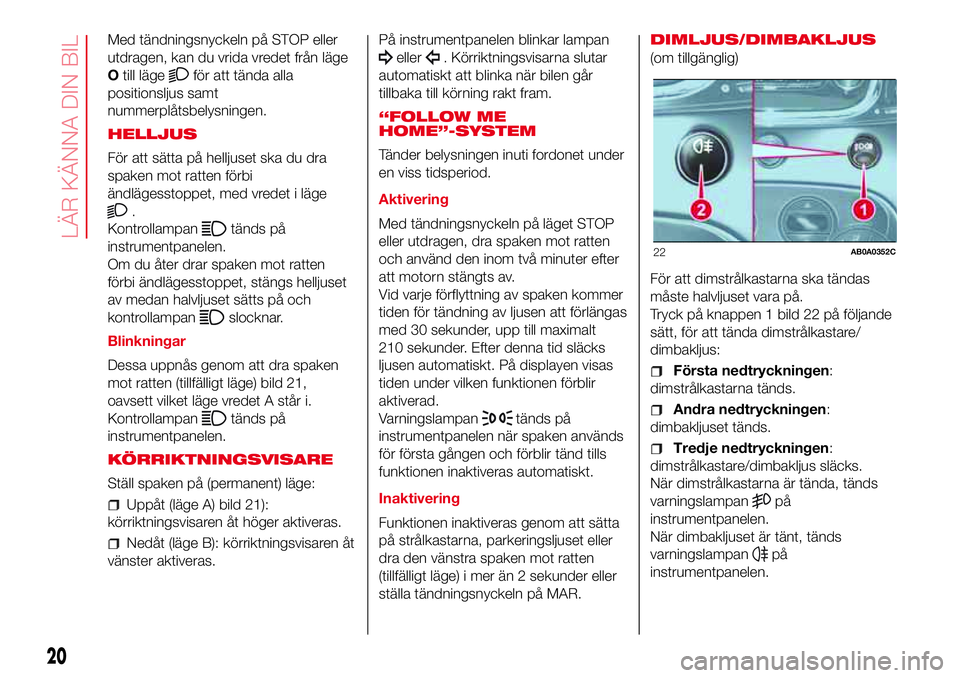

Med tändningsnyckeln på STOP eller
utdragen, kan du vrida vredet från läge
Otill läge
för att tända alla
positionsljus samt
nummerplåtsbelysningen.
HELLJUS
För att sätta på helljuset ska du dra
spaken mot ratten förbi
ändlägesstoppet, med vredet i läge
.
Kontrollampan
tänds på
instrumentpanelen.
Om du åter drar spaken mot ratten
förbi ändlägesstoppet, stängs helljuset
av medan halvljuset sätts på och
kontrollampan
slocknar.
Blinkningar
Dessa uppnås genom att dra spaken
mot ratten (tillfälligt läge) bild 21,
oavsett vilket läge vredet A står i.
Kontrollampan
tänds på
instrumentpanelen.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge:
Uppåt (läge A) bild 21):
körriktningsvisaren åt höger aktiveras.
Nedåt (läge B): körriktningsvisaren åt
vänster aktiveras.På instrumentpanelen blinkar lampan
eller. Körriktningsvisarna slutar
automatiskt att blinka när bilen går
tillbaka till körning rakt fram.
“FOLLOW ME
HOME”-SYSTEM
Tänder belysningen inuti fordonet under
en viss tidsperiod.
Aktivering
Med tändningsnyckeln på läget STOP
eller utdragen, dra spaken mot ratten
och använd den inom två minuter efter
att motorn stängts av.
Vid varje förflyttning av spaken kommer
tiden för tändning av ljusen att förlängas
med 30 sekunder, upp till maximalt
210 sekunder. Efter denna tid släcks
ljusen automatiskt. På displayen visas
tiden under vilken funktionen förblir
aktiverad.
Varningslampan
tänds på
instrumentpanelen när spaken används
för första gången och förblir tänd tills
funktionen inaktiveras automatiskt.
Inaktivering
Funktionen inaktiveras genom att sätta
på strålkastarna, parkeringsljuset eller
dra den vänstra spaken mot ratten
(tillfälligt läge) i mer än 2 sekunder eller
ställa tändningsnyckeln på MAR.DIMLJUS/DIMBAKLJUS
(om tillgänglig)
För att dimstrålkastarna ska tändas
måste halvljuset vara på.
Tryck på knappen 1 bild 22 på följande
sätt, för att tända dimstrålkastare/
dimbakljus:
Första nedtryckningen:
dimstrålkastarna tänds.
Andra nedtryckningen:
dimbakljuset tänds.
Tredje nedtryckningen:
dimstrålkastare/dimbakljus släcks.
När dimstrålkastarna är tända, tänds
varningslampan
på
instrumentpanelen.
När dimbakljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
22AB0A0352C
20
LÄR KÄNNA DIN BIL

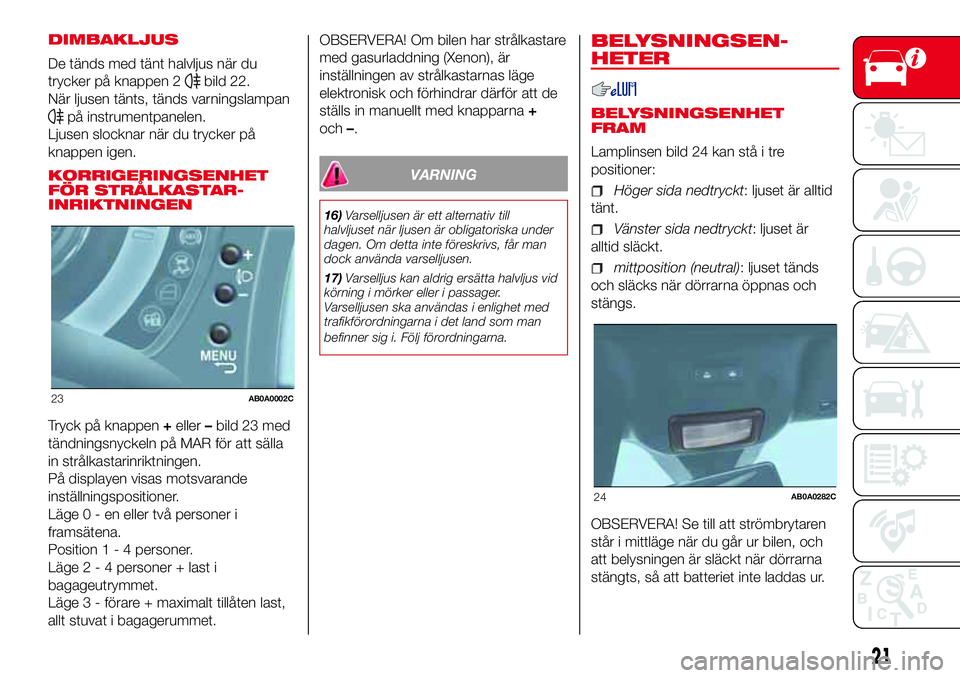

DIMBAKLJUS
De tänds med tänt halvljus när du
trycker på knappen 2
bild 22.
När ljusen tänts, tänds varningslampan
på instrumentpanelen.
Ljusen slocknar när du trycker på
knappen igen.
KORRIGERINGSENHET
FÖR STRÅLKASTAR-
INRIKTNINGEN
Tryck på knappen+eller–bild 23 med
tändningsnyckeln på MAR för att sälla
in strålkastarinriktningen.
På displayen visas motsvarande
inställningspositioner.
Läge 0 - en eller två personer i
framsätena.
Position1-4personer.
Läge 2 - 4 personer + last i
bagageutrymmet.
Läge 3 - förare + maximalt tillåten last,
allt stuvat i bagagerummet.OBSERVERA! Om bilen har strålkastare
med gasurladdning (Xenon), är
inställningen av strålkastarnas läge
elektronisk och förhindrar därför att de
ställs in manuellt med knapparna+
och–.
VARNING
16)Varselljusen är ett alternativ till
halvljuset när ljusen är obligatoriska under
dagen. Om detta inte föreskrivs, får man
dock använda varselljusen.
17)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
trafikförordningarna i det land som man
befinner sig i. Följ förordningarna.
BELYSNINGSEN-
HETER
BELYSNINGSENHET
FRAM
Lamplinsen bild 24 kan stå i tre
positioner:
Höger sida nedtryckt: ljuset är alltid
tänt.
Vänster sida nedtryckt: ljuset är
alltid släckt.
mittposition (neutral): ljuset tänds
och släcks när dörrarna öppnas och
stängs.
OBSERVERA! Se till att strömbrytaren
står i mittläge när du går ur bilen, och
att belysningen är släckt när dörrarna
stängts, så att batteriet inte laddas ur.
23AB0A0002C
24AB0A0282C
21

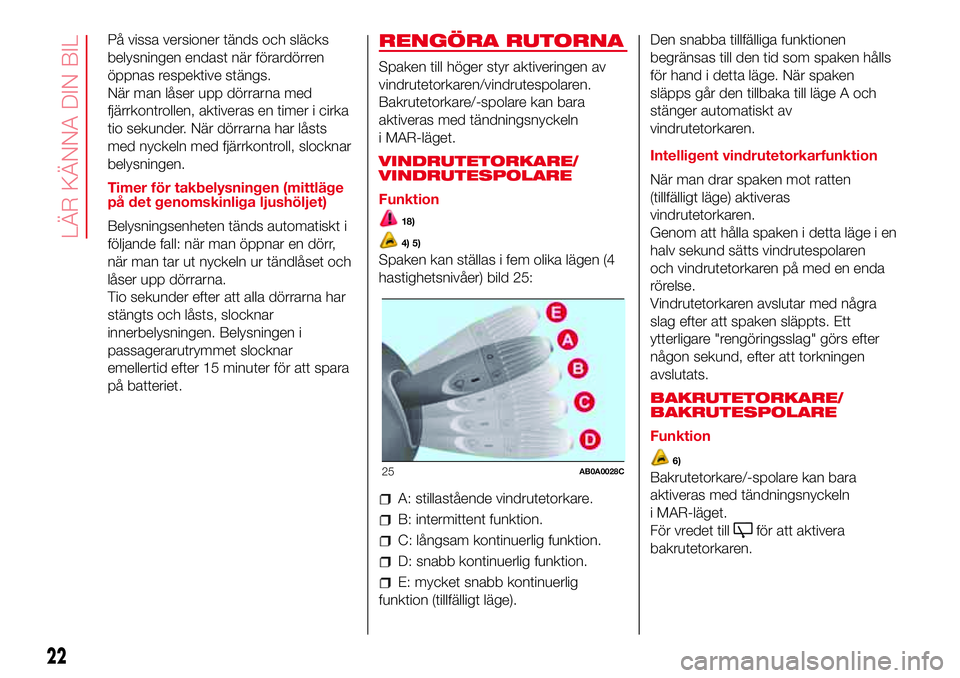

På vissa versioner tänds och släcks
belysningen endast när förardörren
öppnas respektive stängs.
När man låser upp dörrarna med
fjärrkontrollen, aktiveras en timer i cirka
tio sekunder. När dörrarna har låsts
med nyckeln med fjärrkontroll, slocknar
belysningen.
Timer för takbelysningen (mittläge
på det genomskinliga ljushöljet)
Belysningsenheten tänds automatiskt i
följande fall: när man öppnar en dörr,
när man tar ut nyckeln ur tändlåset och
låser upp dörrarna.
Tio sekunder efter att alla dörrarna har
stängts och låsts, slocknar
innerbelysningen. Belysningen i
passagerarutrymmet slocknar
emellertid efter 15 minuter för att spara
på batteriet.RENGÖRA RUTORNA
Spaken till höger styr aktiveringen av
vindrutetorkaren/vindrutespolaren.
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
VINDRUTETORKARE/
VINDRUTESPOLARE
Funktion
18)
4) 5)
Spaken kan ställas i fem olika lägen (4
hastighetsnivåer) bild 25:
A: stillastående vindrutetorkare.
B: intermittent funktion.
C: långsam kontinuerlig funktion.
D: snabb kontinuerlig funktion.
E: mycket snabb kontinuerlig
funktion (tillfälligt läge).Den snabba tillfälliga funktionen
begränsas till den tid som spaken hålls
för hand i detta läge. När spaken
släpps går den tillbaka till läge A och
stänger automatiskt av
vindrutetorkaren.
Intelligent vindrutetorkarfunktion
När man drar spaken mot ratten
(tillfälligt läge) aktiveras
vindrutetorkaren.
Genom att hålla spaken i detta läge i en
halv sekund sätts vindrutespolaren
och vindrutetorkaren på med en enda
rörelse.
Vindrutetorkaren avslutar med några
slag efter att spaken släppts. Ett
ytterligare "rengöringsslag" görs efter
någon sekund, efter att torkningen
avslutats.
BAKRUTETORKARE/
BAKRUTESPOLARE
Funktion
6)
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
För vredet till
för att aktivera
bakrutetorkaren.
25AB0A0028C
22
LÄR KÄNNA DIN BIL

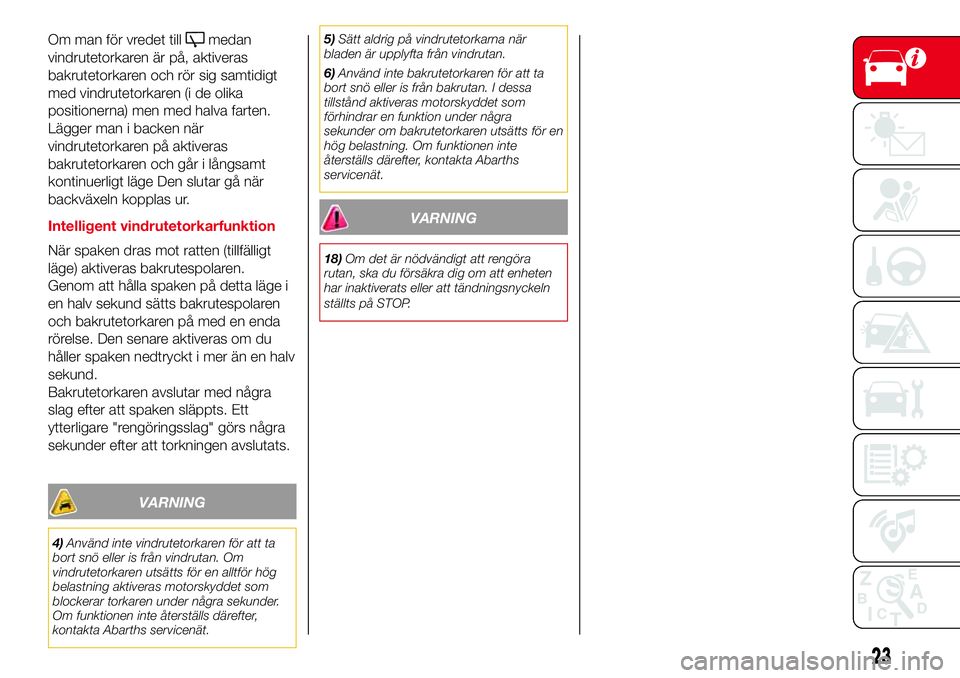

Om man för vredet tillmedan
vindrutetorkaren är på, aktiveras
bakrutetorkaren och rör sig samtidigt
med vindrutetorkaren (i de olika
positionerna) men med halva farten.
Lägger man i backen när
vindrutetorkaren på aktiveras
bakrutetorkaren och går i långsamt
kontinuerligt läge Den slutar gå när
backväxeln kopplas ur.
Intelligent vindrutetorkarfunktion
När spaken dras mot ratten (tillfälligt
läge) aktiveras bakrutespolaren.
Genom att hålla spaken på detta läge i
en halv sekund sätts bakrutespolaren
och bakrutetorkaren på med en enda
rörelse. Den senare aktiveras om du
håller spaken nedtryckt i mer än en halv
sekund.
Bakrutetorkaren avslutar med några
slag efter att spaken släppts. Ett
ytterligare "rengöringsslag" görs några
sekunder efter att torkningen avslutats.
VARNING
4)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen inte återställs därefter,
kontakta Abarths servicenät.5)Sätt aldrig på vindrutetorkarna när
bladen är upplyfta från vindrutan.
6)Använd inte bakrutetorkaren för att ta
bort snö eller is från bakrutan. I dessa
tillstånd aktiveras motorskyddet som
förhindrar en funktion under några
sekunder om bakrutetorkaren utsätts för en
hög belastning. Om funktionen inte
återställs därefter, kontakta Abarths
servicenät.
VARNING
18)Om det är nödvändigt att rengöra
rutan, ska du försäkra dig om att enheten
har inaktiverats eller att tändningsnyckeln
ställts på STOP.
23

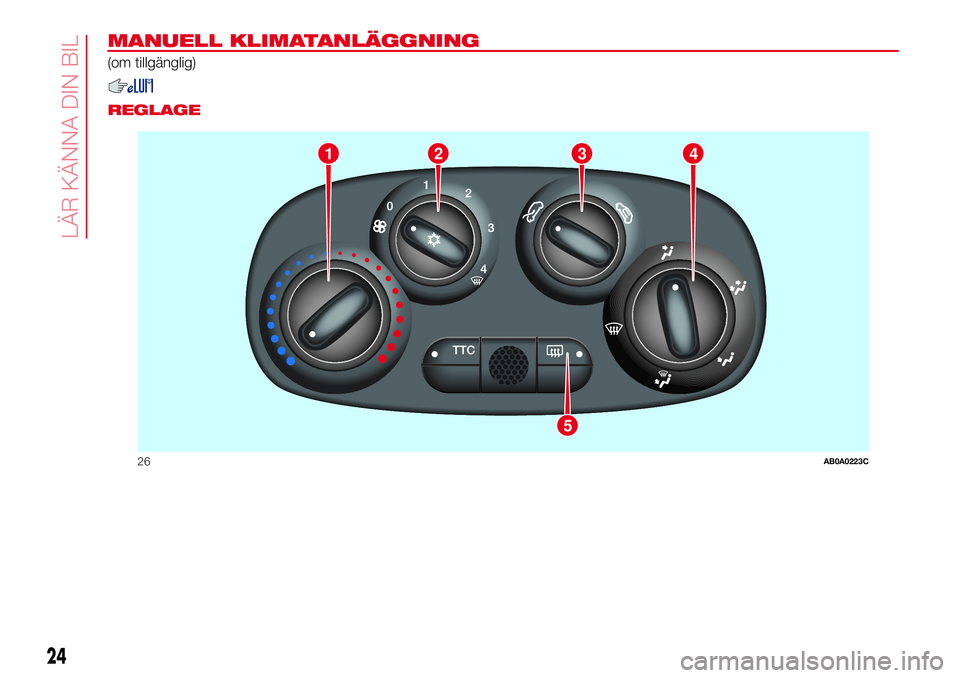

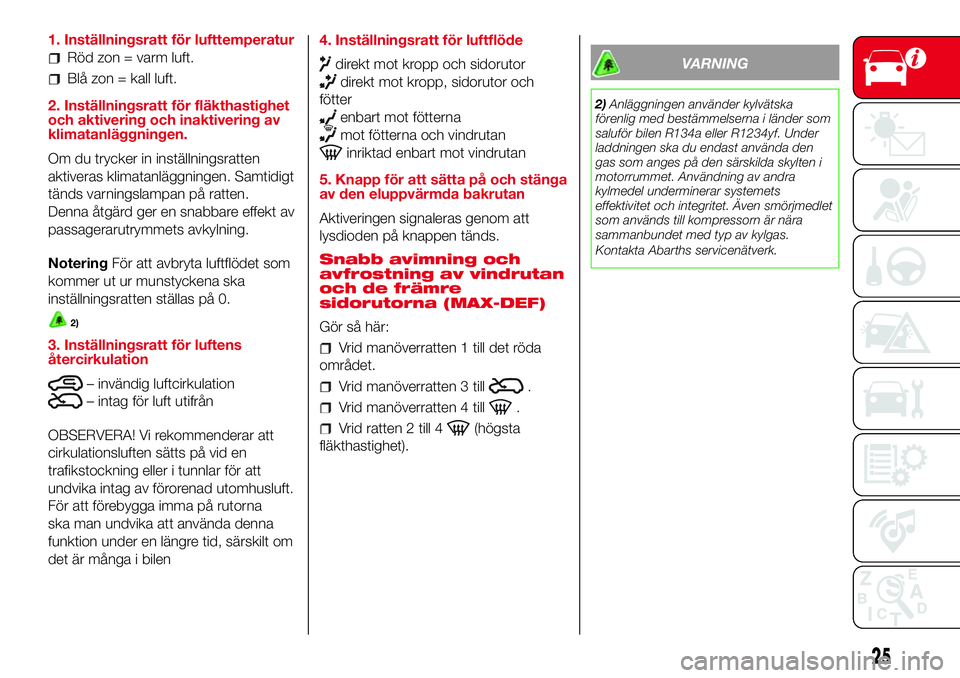

MANUELL KLIMATANLÄGGNING
(om tillgänglig)
.
REGLAGE
1
5
234
26AB0A0223C
24
LÄR KÄNNA DIN BIL

1. Inställningsratt för lufttemperatur
Röd zon = varm luft.
Blå zon = kall luft.
2. Inställningsratt för fläkthastighet
och aktivering och inaktivering av
klimatanläggningen.
Om du trycker in inställningsratten
aktiveras klimatanläggningen. Samtidigt
tänds varningslampan på ratten.
Denna åtgärd ger en snabbare effekt av
passagerarutrymmets avkylning.
NoteringFör att avbryta luftflödet som
kommer ut ur munstyckena ska
inställningsratten ställas på 0.
2)
3. Inställningsratt för luftens
återcirkulation
– invändig luftcirkulation
– intag för luft utifrån
OBSERVERA! Vi rekommenderar att
cirkulationsluften sätts på vid en
trafikstockning eller i tunnlar för att
undvika intag av förorenad utomhusluft.
För att förebygga imma på rutorna
ska man undvika att använda denna
funktion under en längre tid, särskilt om
det är många i bilen4. Inställningsratt för luftflöde
direkt mot kropp och sidorutor
direkt mot kropp, sidorutor och
fötter
enbart mot fötterna
mot fötterna och vindrutan
inriktad enbart mot vindrutan
5. Knapp för att sätta på och stänga
av den eluppvärmda bakrutan
Aktiveringen signaleras genom att
lysdioden på knappen tänds.
Snabb avimning och
avfrostning av vindrutan
och de främre
sidorutorna (MAX-DEF)
Gör så här:
Vrid manöverratten 1 till det röda
området.
Vrid manöverratten 3 till.
Vrid manöverratten 4 till.
Vrid ratten 2 till 4(högsta
fläkthastighet).
VARNING
2)Anläggningen använder kylvätska
förenlig med bestämmelserna i länder som
saluför bilen R134a eller R1234yf. Under
laddningen ska du endast använda den
gas som anges på den särskilda skylten i
motorrummet. Användning av andra
kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Abarths servicenätverk.
25

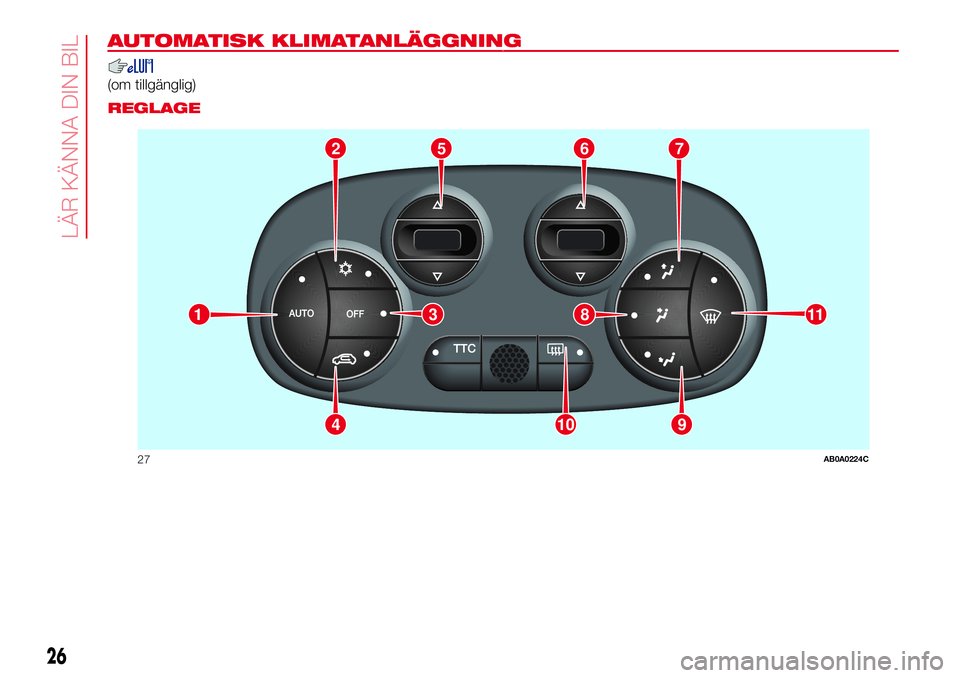

AUTOMATISK KLIMATANLÄGGNING.
(om tillgänglig).
REGLAGE
2765
9104
11381
27AB0A0224C
26
LÄR KÄNNA DIN BIL

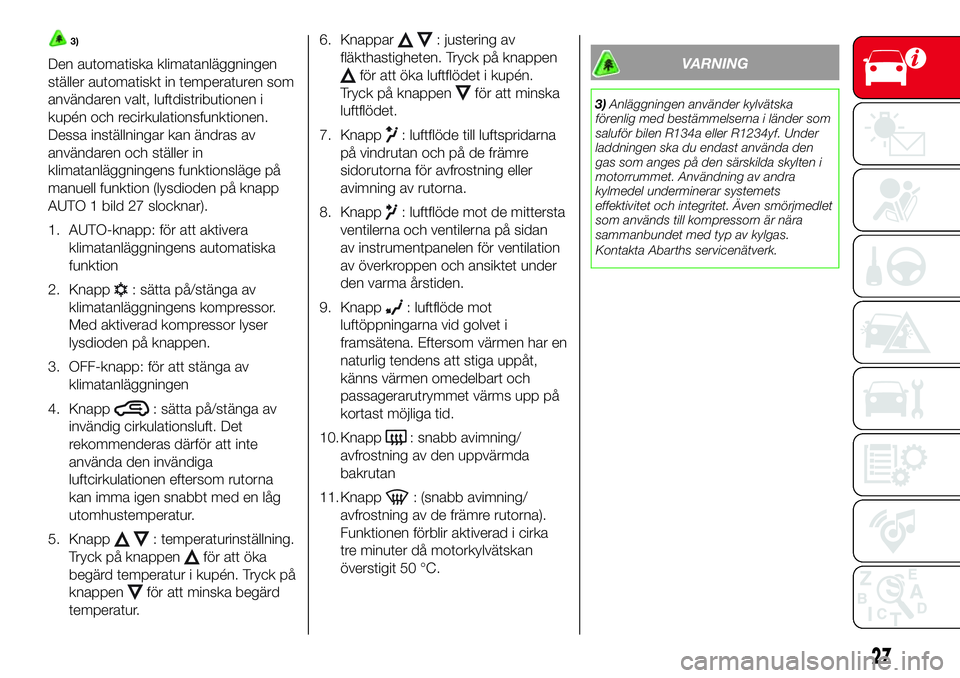

3)
Den automatiska klimatanläggningen
ställer automatiskt in temperaturen som
användaren valt, luftdistributionen i
kupén och recirkulationsfunktionen.
Dessa inställningar kan ändras av
användaren och ställer in
klimatanläggningens funktionsläge på
manuell funktion (lysdioden på knapp
AUTO 1 bild 27 slocknar).
1. AUTO-knapp: för att aktivera
klimatanläggningens automatiska
funktion
2. Knapp
: sätta på/stänga av
klimatanläggningens kompressor.
Med aktiverad kompressor lyser
lysdioden på knappen.
3. OFF-knapp: för att stänga av
klimatanläggningen
4. Knapp
: sätta på/stänga av
invändig cirkulationsluft. Det
rekommenderas därför att inte
använda den invändiga
luftcirkulationen eftersom rutorna
kan imma igen snabbt med en låg
utomhustemperatur.
5. Knapp
: temperaturinställning.
Tryck på knappen
för att öka
begärd temperatur i kupén. Tryck på
knappen
för att minska begärd
temperatur.6. Knappar
: justering av
fläkthastigheten. Tryck på knappen
för att öka luftflödet i kupén.
Tryck på knappen
för att minska
luftflödet.
7. Knapp
: luftflöde till luftspridarna
på vindrutan och på de främre
sidorutorna för avfrostning eller
avimning av rutorna.
8. Knapp
: luftflöde mot de mittersta
ventilerna och ventilerna på sidan
av instrumentpanelen för ventilation
av överkroppen och ansiktet under
den varma årstiden.
9. Knapp
: luftflöde mot
luftöppningarna vid golvet i
framsätena. Eftersom värmen har en
naturlig tendens att stiga uppåt,
känns värmen omedelbart och
passagerarutrymmet värms upp på
kortast möjliga tid.
10. Knapp
: snabb avimning/
avfrostning av den uppvärmda
bakrutan
11. Knapp
: (snabb avimning/
avfrostning av de främre rutorna).
Funktionen förblir aktiverad i cirka
tre minuter då motorkylvätskan
överstigit 50 °C.
VARNING
3)Anläggningen använder kylvätska
förenlig med bestämmelserna i länder som
saluför bilen R134a eller R1234yf. Under
laddningen ska du endast använda den
gas som anges på den särskilda skylten i
motorrummet. Användning av andra
kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Abarths servicenätverk.
27

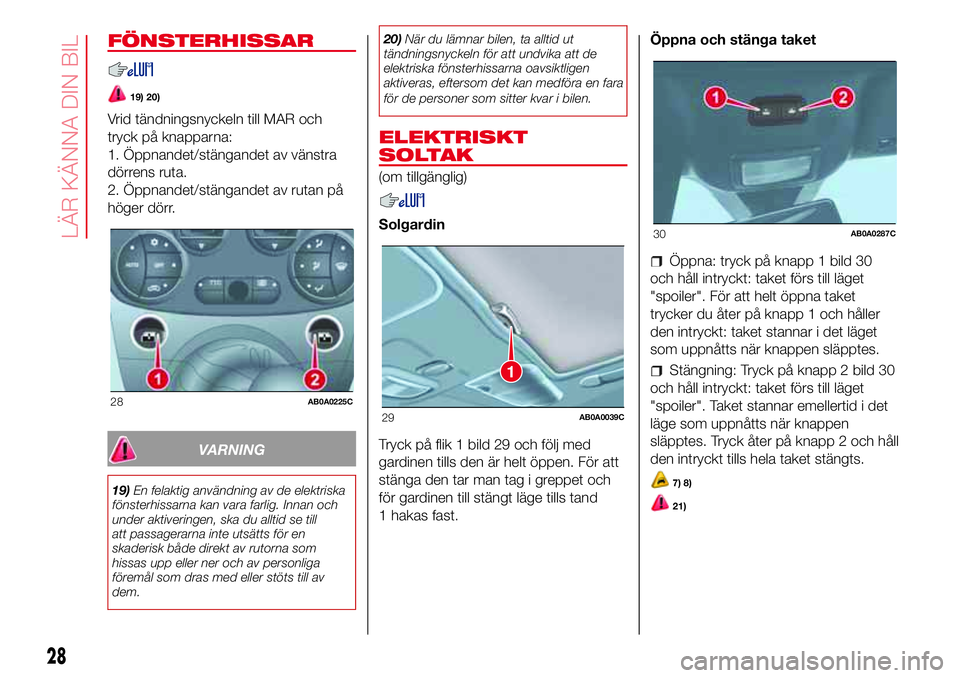

FÖNSTERHISSAR
19) 20)
Vrid tändningsnyckeln till MAR och
tryck på knapparna:
1. Öppnandet/stängandet av vänstra
dörrens ruta.
2. Öppnandet/stängandet av rutan på
höger dörr.
VARNING
19)En felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Innan och
under aktiveringen, ska du alltid se till
att passagerarna inte utsätts för en
skaderisk både direkt av rutorna som
hissas upp eller ner och av personliga
föremål som dras med eller stöts till av
dem.20)När du lämnar bilen, ta alltid ut
tändningsnyckeln för att undvika att de
elektriska fönsterhissarna oavsiktligen
aktiveras, eftersom det kan medföra en fara
för de personer som sitter kvar i bilen.
ELEKTRISKT
SOLTAK
(om tillgänglig)
Solgardin
Tryck på flik 1 bild 29 och följ med
gardinen tills den är helt öppen. För att
stänga den tar man tag i greppet och
för gardinen till stängt läge tills tand
1 hakas fast.Öppna och stänga taket
Öppna: tryck på knapp 1 bild 30
och håll intryckt: taket förs till läget
"spoiler". För att helt öppna taket
trycker du åter på knapp 1 och håller
den intryckt: taket stannar i det läget
som uppnåtts när knappen släpptes.
Stängning: Tryck på knapp 2 bild 30
och håll intryckt: taket förs till läget
"spoiler". Taket stannar emellertid i det
läge som uppnåtts när knappen
släpptes. Tryck åter på knapp 2 och håll
den intryckt tills hela taket stängts.
7) 8)
21)
28AB0A0225C
1
29AB0A0039C
30AB0A0287C
28
LÄR KÄNNA DIN BIL
