Abarth 500 2020 Libretto Uso Manutenzione (in Italian)

TAPPO SERBATOIO
COMBUSTIBILE
Il tappo 2 fig. 107 è provvisto di un
cavo che lo assicura allo sportello 1,
evitandone lo smarrimento.
Svitare il tappo 2 utilizzando la chiave di
avviamento. La chiusura ermetica può
determinare un leggero aumento di
pressione nel serbatoio. Un eventuale
rumore di sfiato mentre si svita il tappo
è quindi del tutto normale. Durante il
rifornimento, agganciare il tappo al
dispositivo ricavato all’interno dello
sportello come illustrato in fig. 107.
124)
Combustibili -
Identificazione della
compatibilità dei veicoli.
Simbolo grafico per
l'informazione dei
consumatori in accordo
alla specifica EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia
di combustibile da impiegare sulla
propria vettura.
Prima di procedere con il rifornimento,
verificare i simboli posti all’interno
dello sportello bocchettone
combustibile (ove presente) e
confrontarli con il simbolo riportato sulla
pompa di rifornimento (ove presente).
Simboli per vetture con
alimentazione a benzina
E5:Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specifica EN228.
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228.
ATTENZIONE
124) Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d’incendio. Evitare anche
di avvicinarsi troppo al bocchettone con
il viso, per non inalare vapori nocivi.
107AB0A0058C
127
10-7-2018 4:9 Pagina 127

RISPARMIO
COMBUSTIBILE
CONSIDERAZIONI
GENERALI
Manutenzione della vettura
Curare la manutenzione della vettura
eseguendo i controlli e le registrazioni
previste nel “Piano di manutenzione
programmata” (vedere capitolo
“Manutenzione e cura”).
Pneumatici
Controllare periodicamente la pressione
degli pneumatici con un intervallo non
superiore alle 4 settimane: se la
pressione è troppo bassa aumentano i
consumi in quanto maggiore è la
resistenza al rotolamento.
Carichi inutili
Non viaggiare con il bagagliaio
sovraccarico. Il peso della vettura ed il
suo assetto influenzano fortemente i
consumi e la stabilità. In caso di
trasporto di oggetti particolarmente
voluminosi utilizzare preferibilmente un
rimorchio.
Portapacchi/portasci
Togliere il portapacchi od il portasci dal
tetto appena utilizzati. Questi accessori
diminuiscono la penetrazione
aerodinamica della vettura influendo
negativamente sui consumi.Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico,
i proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di
corrente, provocando di conseguenza
un aumento del consumo di
combustibile (fino a +25% su ciclo
urbano).
Climatizzatore
L’utilizzo del climatizzatore provoca un
aumento dei consumi: quando la
temperatura esterna lo consente
utilizzare preferibilmente gli aeratori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche,
non certificate allo scopo, può
penalizzare aerodinamica e consumi.
STILE DI GUIDA
Avviamento
Non far scaldare il motore con vettura
ferma né al regime minimo né elevato:
in queste condizioni il motore si scalda
molto più lentamente, aumentando
consumi ed emissioni. È consigliabile
partire subito e lentamente, evitando
regimi elevati: in tal modo il motore
si scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere
il motore. Quest’ultima manovra, come
anche la “doppietta”, sono inutili
provocando un aumento dei consumi e
dell’inquinamento.
Selezione delle marce
Quando le condizioni del traffico ed il
percorso stradale lo consentono,
utilizzare una marcia alta. Utilizzare una
marcia bassa per ottenere una brillante
accelerazione comporta un aumento
dei consumi. L’utilizzo improprio di una
marcia alta aumenta consumi, emissioni
ed usura motore.
Velocità massima
Il consumo di combustibile aumenta
notevolmente con l’aumentare della
velocità. Mantenere una velocità il più
possibile uniforme, evitare frenate e
riprese superflue, che provocano
eccessivo consumo di combustibile ed
aumento delle emissioni.
Accelerazione
Accelerare violentemente penalizza
notevolmente i consumi e le emissioni:
accelerare con gradualità e non
oltrepassare il regime di coppia
massima.
128
AVVIAMENTO E GUIDA
10-7-2018 4:9 Pagina 128

CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti
avviamenti a freddo non consentono al
motore di raggiungere la temperatura
ottimale di esercizio. Ne consegue
un significativo aumento sia dei
consumi (da +15 fino a +30% su ciclo
urbano), che delle emissioni.
Situazioni di traffico e condizioni
stradali
Consumi elevati sono dovuti a situazioni
di traffico intenso, ad esempio quando
si procede incolonnati con frequente
utilizzo dei rapporti inferiori del cambio,
oppure in grandi città dove sono
presenti numerosi semafori. Anche
percorsi tortuosi quali strade di
montagna e superfici stradali
sconnesse influenzano negativamente i
consumi.
Soste nel traffico
Durante le soste prolungate (ad es.
passaggi a livello) spegnere il motore.
129
10-7-2018 4:9 Pagina 129

130
Pagina intenzionalmente lasciata bianca
10-7-2018 4:9 Pagina 130

IN EMERGENZA
Una gomma forata o una lampadina
spenta?
Può succedere che qualche
inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza
possono essere di aiuto per affrontare
autonomamente e in tranquillità le
situazioni critiche.
In situazione di emergenza Le
consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al
numero verde 00 800 3428 0000 per
ricercare la Rete Autorizzata Abarth più
vicina.LUCI DI EMERGENZA .....................132
SOSTITUZIONE DI UNA LAMPADA
.......................................................132
SOSTITUZIONE LAMPADA
ESTERNA .......................................136
SOSTITUZIONE LAMPADA
INTERNA.........................................139
SOSTITUZIONE FUSIBILI ................140
KIT “FIX&GO” ..................................146
AVVIAMENTO DI EMERGENZA .......148
SISTEMA BLOCCO
COMBUSTIBILE ..............................149
TRAINO DELLA VETTURA ..............150
131
10-7-2018 4:9 Pagina 131

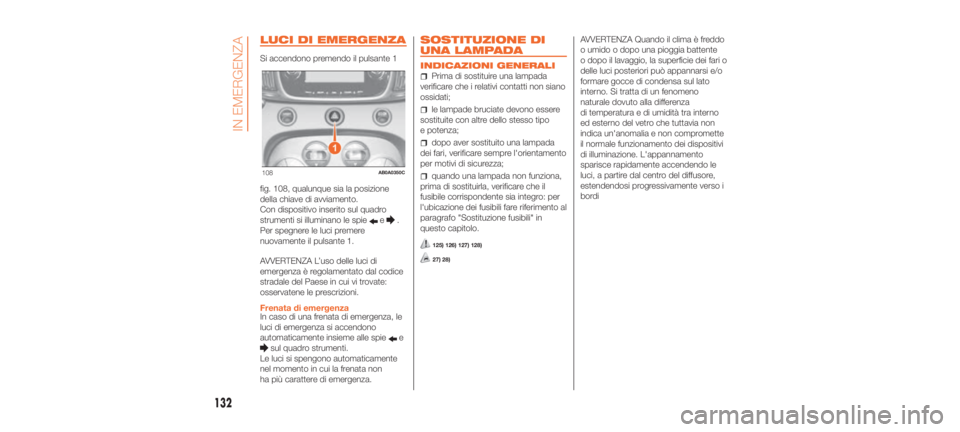

LUCI DI EMERGENZA
Si accendono premendo il pulsante 1
fig. 108, qualunque sia la posizione
della chiave di avviamento.
Con dispositivo inserito sul quadro
strumenti si illuminano le spie
e.
Per spegnere le luci premere
nuovamente il pulsante 1.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di una frenata di emergenza, le
luci di emergenza si accendono
automaticamente insieme alle spie
e
sul quadro strumenti.
Le luci si spengono automaticamente
nel momento in cui la frenata non
ha più carattere di emergenza.
SOSTITUZIONE DI
UNA LAMPADA
INDICAZIONI GENERALI
Prima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
le lampade bruciate devono essere
sostituite con altre dello stesso tipo
e potenza;
dopo aver sostituito una lampada
dei fari, verificare sempre l'orientamento
per motivi di sicurezza;
quando una lampada non funziona,
prima di sostituirla, verificare che il
fusibile corrispondente sia integro: per
l'ubicazione dei fusibili fare riferimento al
paragrafo "Sostituzione fusibili" in
questo capitolo.
125) 126) 127) 128)
27) 28)
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente
o dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza
di temperatura e di umidità tra interno
ed esterno del vetro che tuttavia non
indica un'anomalia e non compromette
il normale funzionamento dei dispositivi
di illuminazione. L'appannamento
sparisce rapidamente accendendo le
luci, a partire dal centro del diffusore,
estendendosi progressivamente verso i
bordi
108AB0A0350C
132
IN EMERGENZA
10-7-2018 4:9 Pagina 132

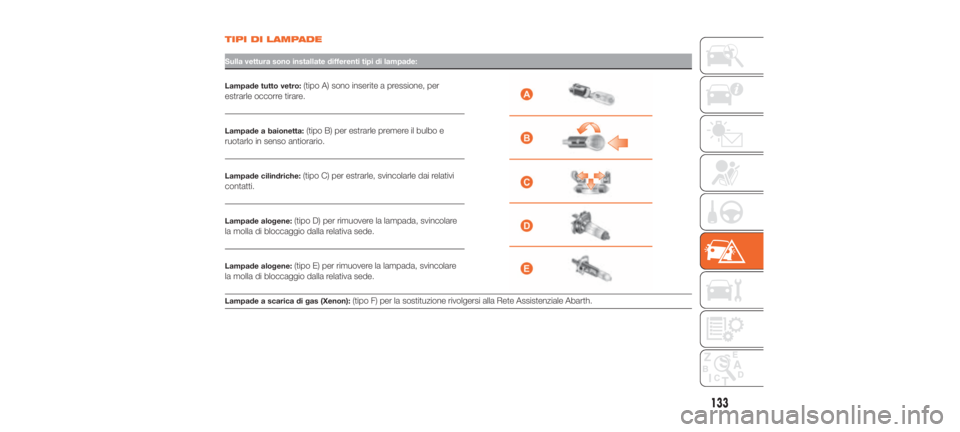

TIPI DI LAMPADE
Sulla vettura sono installate differenti tipi di lampade:
Lampade tutto vetro:
(tipo A) sono inserite a pressione, per
estrarle occorre tirare.
Lampade a baionetta:(tipo B) per estrarle premere il bulbo e
ruotarlo in senso antiorario.
Lampade cilindriche:(tipo C) per estrarle, svincolarle dai relativi
contatti.
Lampade alogene:(tipo D) per rimuovere la lampada, svincolare
la molla di bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada, svincolare
la molla di bloccaggio dalla relativa sede.
Lampade a scarica di gas (Xenon):(tipo F) per la sostituzione rivolgersi alla Rete Assistenziale Abarth.
133
10-7-2018 4:9 Pagina 133

Lampade
ImpiegoTipoPotenza Rif. Figura
Abbaglianti H755W D
Anabbaglianti H755W D
Anabbaglianti a scarica di gas Xenon (ove presente) D1S35W F
Posizioni anteriori/luci diurne LED/W21W21WA
Indicatori di direzione anteriori PY24W24W B
Indicatori di direzione laterali W5W5WA
Indicatori di direzione posteriori PY2IW2IWB
Posizioni posteriori/Stop P21/5W5/21W B
Retromarcia W16W16W B
Retronebbia W16W16W B
Plafoniera centrale C5W5W C
Plafoniera lato passeggero C5W5W C
Plafoniera vano bagagli W5W5WA
Illuminazione targa C5W5W C
Fendinebbia HI55W E
Arresto supplementare (3° stop) W5W5WA
134
IN EMERGENZA
10-7-2018 4:9 Pagina 134

ATTENZIONE
125)Modifiche o riparazioni dell'impianto elettrico eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
126) Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro.
127) Prima di procedere con la sostituzione della lampada attendere che i condotti di scarico si raffreddino: PERICOLO DI USTIONI!
128) Effettuare l'operazione di sostituzione lampade solo con motore arrestato ed in posizione che non costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza (vedere quanto descritto nel paragrafo “In sosta”). Assicurarsi inoltre che il motore sia freddo, per evitare
il pericolo di ustioni.
ATTENZIONE
27) Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente viene a contatto con
le dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada. In caso di contatto accidentale, strofinare il
bulbo con un panno inumidito di alcool e lasciare asciugare.
28) Si consiglia, se possibile, di far effettuare la sostituzione delle lampade presso la Rete Assistenziale Abarth. Il corretto funzionamento ed
orientamento delle luci esterne sono requisiti essenziali per la sicurezza di marcia e per non incorrere nelle sanzioni previste dalla legge.
135
10-7-2018 4:9 Pagina 135

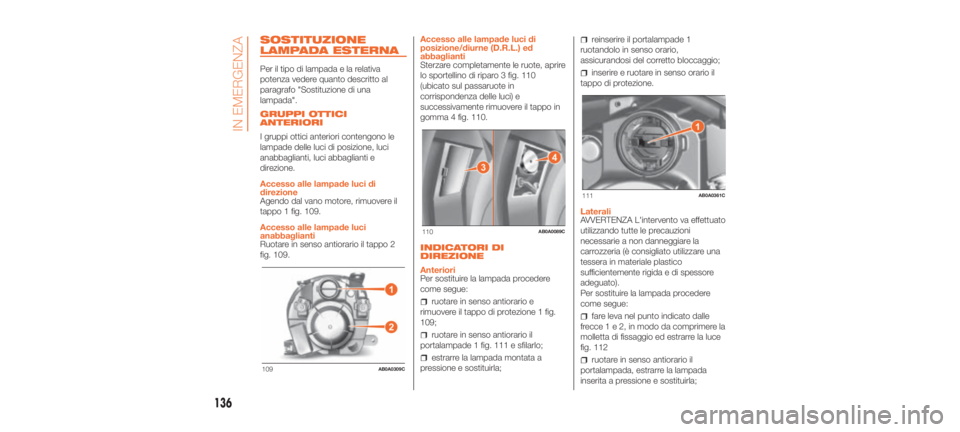

SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e la relativa
potenza vedere quanto descritto al
paragrafo "Sostituzione di una
lampada".
GRUPPI OTTICI
ANTERIORI
I gruppi ottici anteriori contengono le
lampade delle luci di posizione, luci
anabbaglianti, luci abbaglianti e
direzione.
Accesso alle lampade luci di
direzione
Agendo dal vano motore, rimuovere il
tappo 1 fig. 109.
Accesso alle lampade luci
anabbaglianti
Ruotare in senso antiorario il tappo 2
fig. 109.Accesso alle lampade luci di
posizione/diurne (D.R.L.) ed
abbaglianti
Sterzare completamente le ruote, aprire
lo sportellino di riparo 3 fig. 110
(ubicato sul passaruote in
corrispondenza delle luci) e
successivamente rimuovere il tappo in
gomma 4 fig. 110.
INDICATORI DI
DIREZIONE
Anteriori
Per sostituire la lampada procedere
come segue:
ruotare in senso antiorario e
rimuovere il tappo di protezione 1 fig.
109;
ruotare in senso antiorario il
portalampade 1 fig. 111 e sfilarlo;
estrarre la lampada montata a
pressione e sostituirla;
reinserire il portalampade 1
ruotandolo in senso orario,
assicurandosi del corretto bloccaggio;
inserire e ruotare in senso orario il
tappo di protezione.
Laterali
AVVERTENZA L'intervento va effettuato
utilizzando tutte le precauzioni
necessarie a non danneggiare la
carrozzeria (è consigliato utilizzare una
tessera in materiale plastico
sufficientemente rigida e di spessore
adeguato).
Per sostituire la lampada procedere
come segue:
fare leva nel punto indicato dalle
frecce 1 e 2, in modo da comprimere la
molletta di fissaggio ed estrarre la luce
fig. 112
ruotare in senso antiorario il
portalampada, estrarre la lampada
inserita a pressione e sostituirla;109AB0A0309C
110AB0A0089C
111AB0A0361C
136
IN EMERGENZA
10-7-2018 4:9 Pagina 136
