Abarth Grande Punto 2009 Betriebsanleitung (in German)

29
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

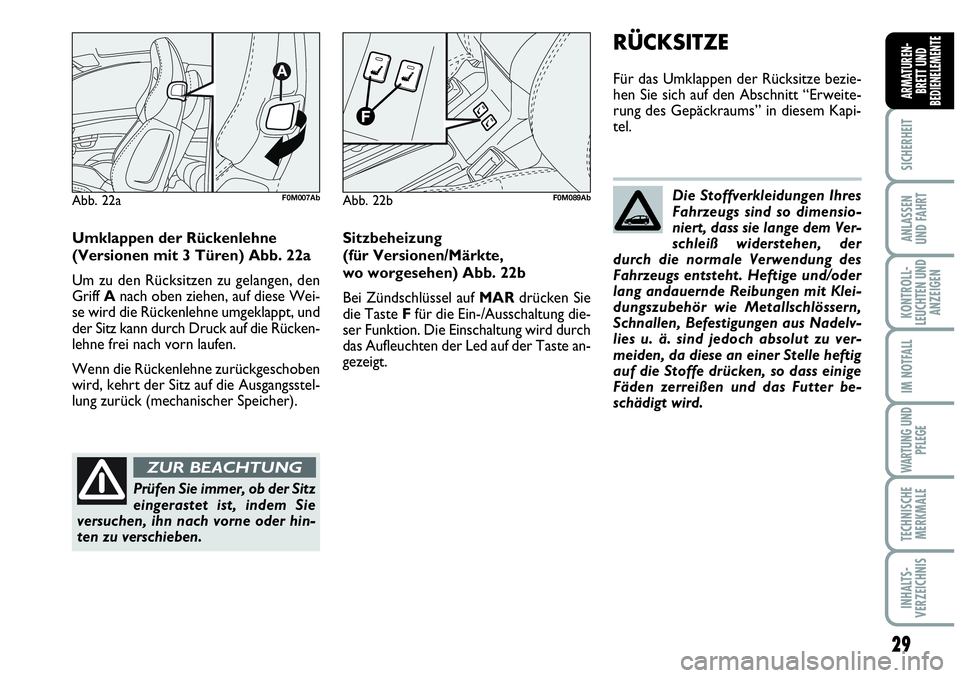

Umklappen der Rückenlehne
(Versionen mit 3 Türen) Abb. 22a
Um zu den Rücksitzen zu gelangen, den
Griff Anach oben ziehen, auf diese Wei-
se wird die Rückenlehne umgeklappt, und
der Sitz kann durch Druck auf die Rücken-
lehne frei nach vorn laufen.
Wenn die Rückenlehne zurückgeschoben
wird, kehrt der Sitz auf die Ausgangsstel-
lung zurück (mechanischer Speicher).
Prüfen Sie immer, ob der Sitz
eingerastet ist, indem Sie
versuchen, ihn nach vorne oder hin-
ten zu verschieben.
ZUR BEACHTUNG
Sitzbeheizung
(für Versionen/Märkte,
wo worgesehen) Abb. 22b
Bei Zündschlüssel auf MARdrücken Sie
die Taste Ffür die Ein-/Ausschaltung die-
ser Funktion. Die Einschaltung wird durch
das Aufleuchten der Led auf der Taste an-
gezeigt.
Abb. 22aF0M007AbAbb. 22bF0M089Ab
RÜCKSITZE
Für das Umklappen der Rücksitze bezie-
hen Sie sich auf den Abschnitt “Erweite-
rung des Gepäckraums” in diesem Kapi-
tel.
Die Stoffverkleidungen Ihres
Fahrzeugs sind so dimensio-
niert, dass sie lange dem Ver-
schleiß widerstehen, der
durch die normale Verwendung des
Fahrzeugs entsteht. Heftige und/oder
lang andauernde Reibungen mit Klei-
dungszubehör wie Metallschlössern,
Schnallen, Befestigungen aus Nadelv-
lies u. ä. sind jedoch absolut zu ver-
meiden, da diese an einer Stelle heftig
auf die Stoffe drücken, so dass einige
Fäden zerreißen und das Futter be-
schädigt wird.

30
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

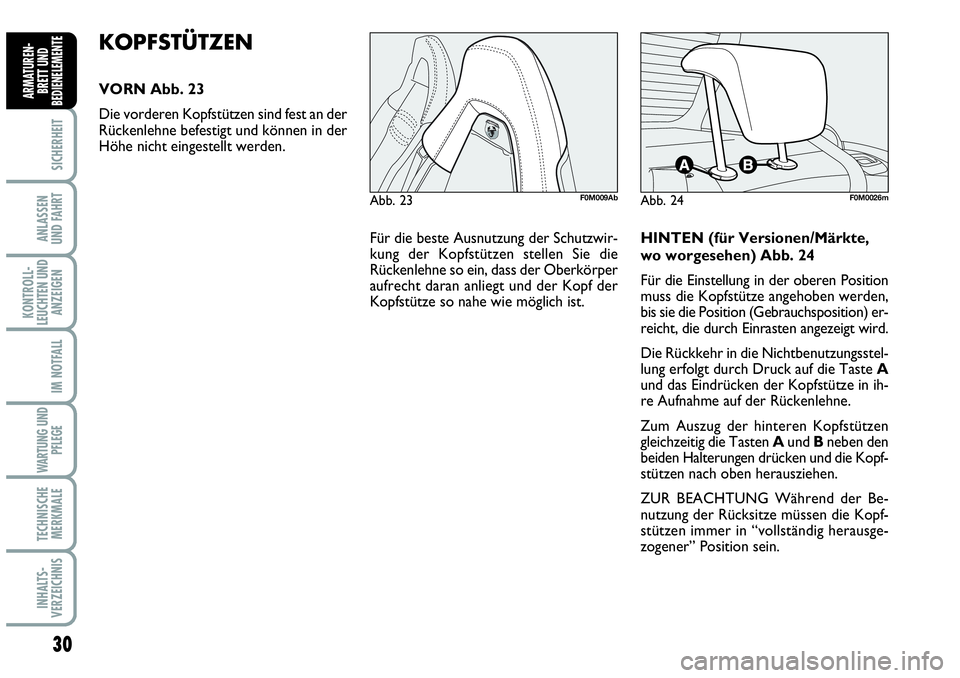

HINTEN (für Versionen/Märkte,
wo worgesehen) Abb. 24
Für die Einstellung in der oberen Position
muss die Kopfstütze angehoben werden,
bis sie die Position (Gebrauchsposition) er-
reicht, die durch Einrasten angezeigt wird.
Die Rückkehr in die Nichtbenutzungsstel-
lung erfolgt durch Druck auf die Taste A
und das Eindrücken der Kopfstütze in ih-
re Aufnahme auf der Rückenlehne.
Zum Auszug der hinteren Kopfstützen
gleichzeitig die Tasten Aund Bneben den
beiden Halterungen drücken und die Kopf-
stützen nach oben herausziehen.
ZUR BEACHTUNG Während der Be-
nutzung der Rücksitze müssen die Kopf-
stützen immer in “vollständig herausge-
zogener” Position sein.
KOPFSTÜTZEN
VORN Abb. 23
Die vorderen Kopfstützen sind fest an der
Rückenlehne befestigt und können in der
Höhe nicht eingestellt werden.
Für die beste Ausnutzung der Schutzwir-
kung der Kopfstützen stellen Sie die
Rückenlehne so ein, dass der Oberkörper
aufrecht daran anliegt und der Kopf der
Kopfstütze so nahe wie möglich ist.
Abb. 23F0M009AbAbb. 24F0M0026m

31
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
RÜCKSPIEGEL
INNENRÜCKSPIEGEL Abb. 26
Der Spiegel ist mit einer Unfallverhü-
tungsvorrichtung ausgerüstet, die bei ei-
nem gewaltsamen Kontakt mit dem Fahr-
gast den Spiegel aus der Halterung löst.

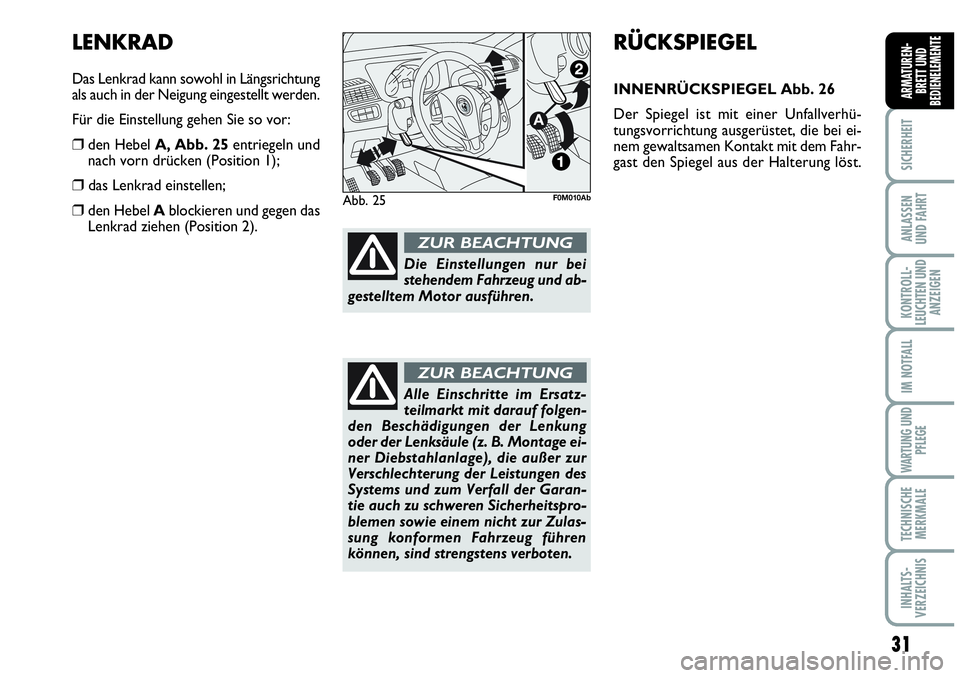

LENKRAD
Das Lenkrad kann sowohl in Längsrichtung
als auch in der Neigung eingestellt werden.
Für die Einstellung gehen Sie so vor:
❒den Hebel A, Abb. 25entriegeln und
nach vorn drücken (Position 1);
❒ das Lenkrad einstellen;
❒den Hebel Ablockieren und gegen das
Lenkrad ziehen (Position 2).Abb. 25F0M010Ab
Die Einstellungen nur bei
stehendem Fahrzeug und ab-
gestelltem Motor ausführen.
ZUR BEACHTUNG
Alle Einschritte im Ersatz-
teilmarkt mit darauf folgen-
den Beschädigungen der Lenkung
oder der Lenksäule (z. B. Montage ei-
ner Diebstahlanlage), die außer zur
Verschlechterung der Leistungen des
Systems und zum Verfall der Garan-
tie auch zu schweren Sicherheitspro-
blemen sowie einem nicht zur Zulas-
sung konformen Fahrzeug führen
können, sind strengstens verboten.
ZUR BEACHTUNG

32
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

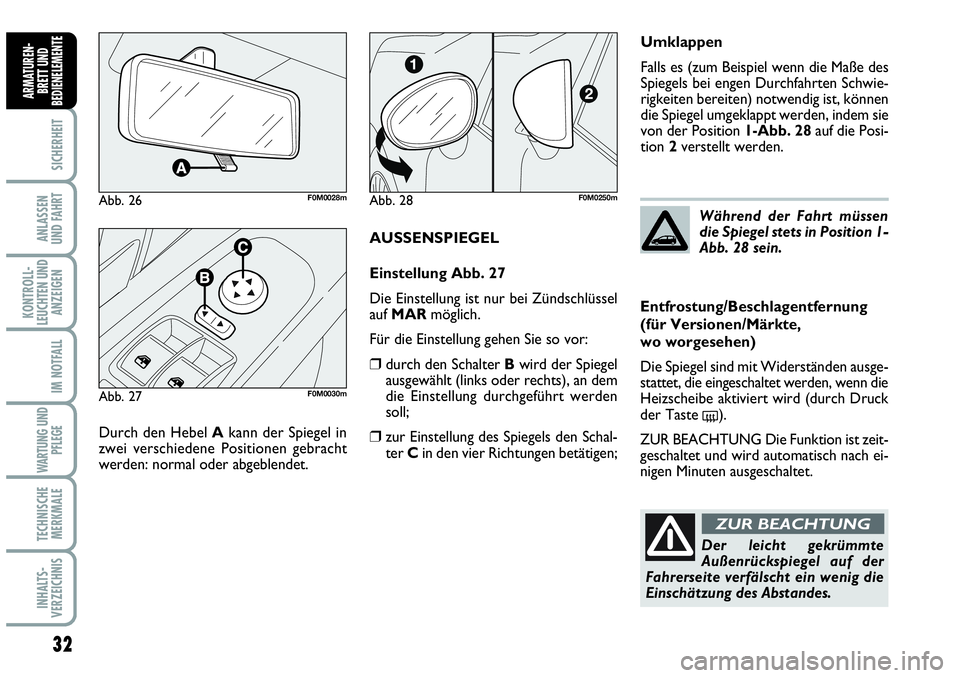

AUSSENSPIEGEL
Einstellung Abb. 27
Die Einstellung ist nur bei Zündschlüssel
auf MARmöglich.
Für die Einstellung gehen Sie so vor:
❒durch den Schalter Bwird der Spiegel
ausgewählt (links oder rechts), an dem
die Einstellung durchgeführt werden
soll;
❒zur Einstellung des Spiegels den Schal-
ter Cin den vier Richtungen betätigen; Durch den Hebel Akann der Spiegel in
zwei verschiedene Positionen gebracht
werden: normal oder abgeblendet.Umklappen
Falls es (zum Beispiel wenn die Maße des
Spiegels bei engen Durchfahrten Schwie-
rigkeiten bereiten) notwendig ist, können
die Spiegel umgeklappt werden, indem sie
von der Position 1-Abb. 28auf die Posi-
tion 2verstellt werden.
Während der Fahrt müssen
die Spiegel stets in Position 1-
Abb. 28 sein.
Der leicht gekrümmte
Außenrückspiegel auf der
Fahrerseite verfälscht ein wenig die
Einschätzung des Abstandes.
ZUR BEACHTUNG
Entfrostung/Beschlagentfernung
(für Versionen/Märkte,
wo worgesehen)
Die Spiegel sind mit Widerständen ausge-
stattet, die eingeschaltet werden, wenn die
Heizscheibe aktiviert wird (durch Druck
der Taste
().
ZUR BEACHTUNG Die Funktion ist zeit-
geschaltet und wird automatisch nach ei-
nigen Minuten ausgeschaltet.
Abb. 26F0M0028m
Abb. 27F0M0030m
Abb. 28F0M0250m

33
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Abb. 29
F0M011Ab

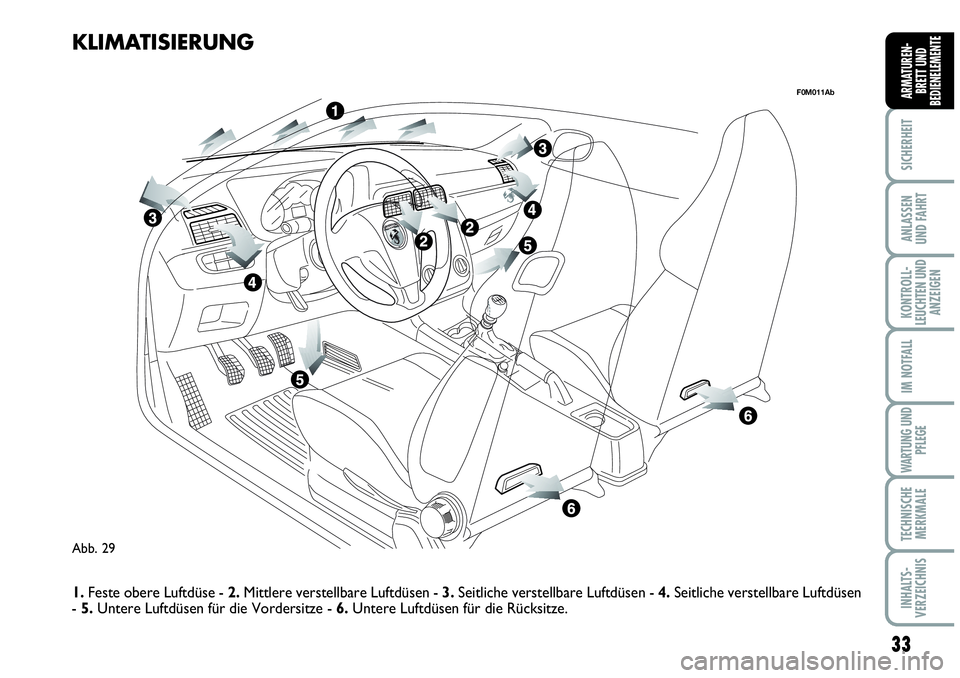

KLIMATISIERUNG
1.Feste obere Luftdüse - 2.Mittlere verstellbare Luftdüsen - 3.Seitliche verstellbare Luftdüsen - 4.Seitliche verstellbare Luftdüsen
- 5. Untere Luftdüsen für die Vordersitze - 6.Untere Luftdüsen für die Rücksitze.

34
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

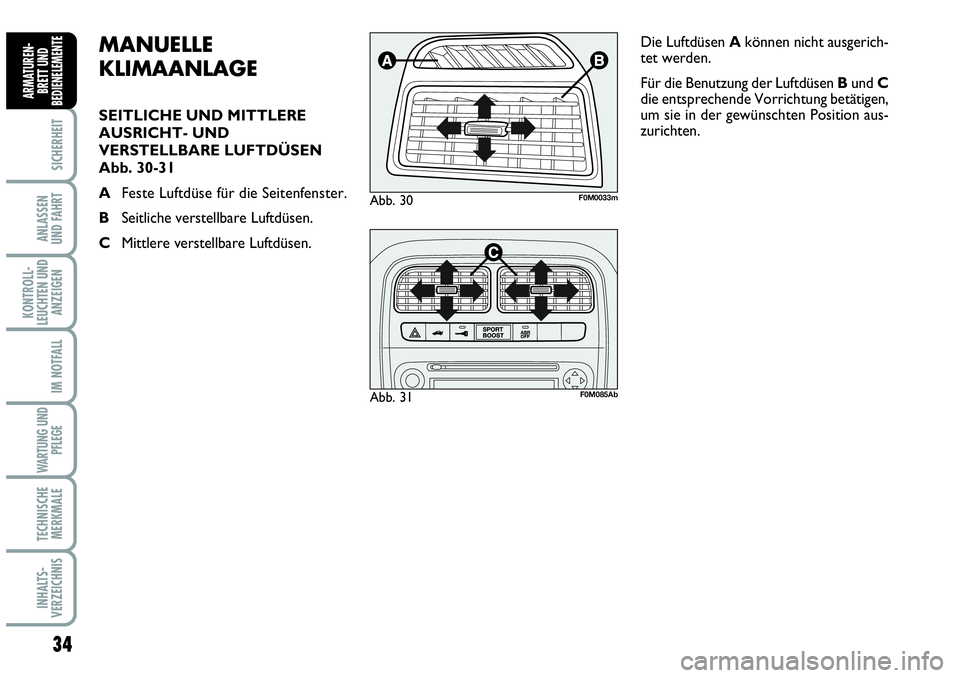

Die Luftdüsen Akönnen nicht ausgerich-
tet werden.
Für die Benutzung der Luftdüsen Bund C
die entsprechende Vorrichtung betätigen,
um sie in der gewünschten Position aus-
zurichten.MANUELLE
KLIMAANLAGE
SEITLICHE UND MITTLERE
AUSRICHT- UND
VERSTELLBARE LUFTDÜSEN
Abb. 30-31
AFeste Luftdüse für die Seitenfenster.
BSeitliche verstellbare Luftdüsen.
CMittlere verstellbare Luftdüsen.
Abb. 30F0M0033m
Abb. 31F0M085Ab

35
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Abb. 32F0M0037m

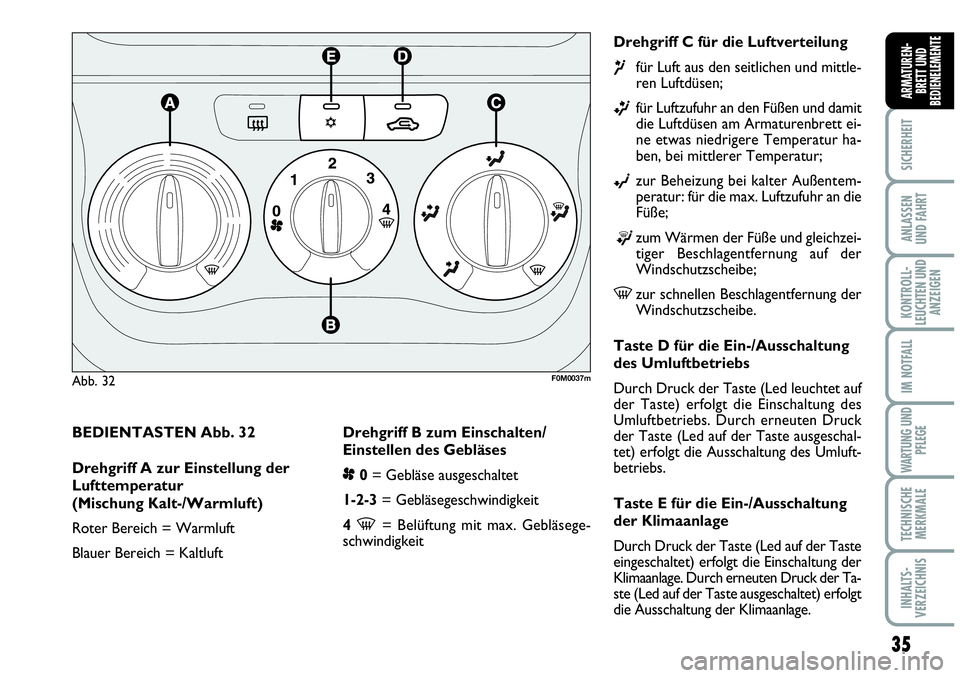

BEDIENTASTEN Abb. 32
Drehgriff A zur Einstellung der
Lufttemperatur
(Mischung Kalt-/Warmluft)
Roter Bereich = Warmluft
Blauer Bereich = KaltluftDrehgriff B zum Einschalten/
Einstellen des Gebläses
p0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4
-= Belüftung mit max. Gebläsege-
schwindigkeitDrehgriff C für die Luftverteilung
¶für Luft aus den seitlichen und mittle-
ren Luftdüsen;
ßfür Luftzufuhr an den Füßen und damit
die Luftdüsen am Armaturenbrett ei-
ne etwas niedrigere Temperatur ha-
ben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentem-
peratur: für die max. Luftzufuhr an die
Füße;
®zum Wärmen der Füße und gleichzei-
tiger Beschlagentfernung auf der
Windschutzscheibe;
-zur schnellen Beschlagentfernung der
Windschutzscheibe.
Taste D für die Ein-/Ausschaltung
des Umluftbetriebs
Durch Druck der Taste (Led leuchtet auf
der Taste) erfolgt die Einschaltung des
Umluftbetriebs. Durch erneuten Druck
der Taste (Led auf der Taste ausgeschal-
tet) erfolgt die Ausschaltung des Umluft-
betriebs.
Taste E für die Ein-/Ausschaltung
der Klimaanlage
Durch Druck der Taste (Led auf der Taste
eingeschaltet) erfolgt die Einschaltung der
Klimaanlage. Durch erneuten Druck der Ta-
ste (Led auf der Taste ausgeschaltet) erfolgt
die Ausschaltung der Klimaanlage.

36
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

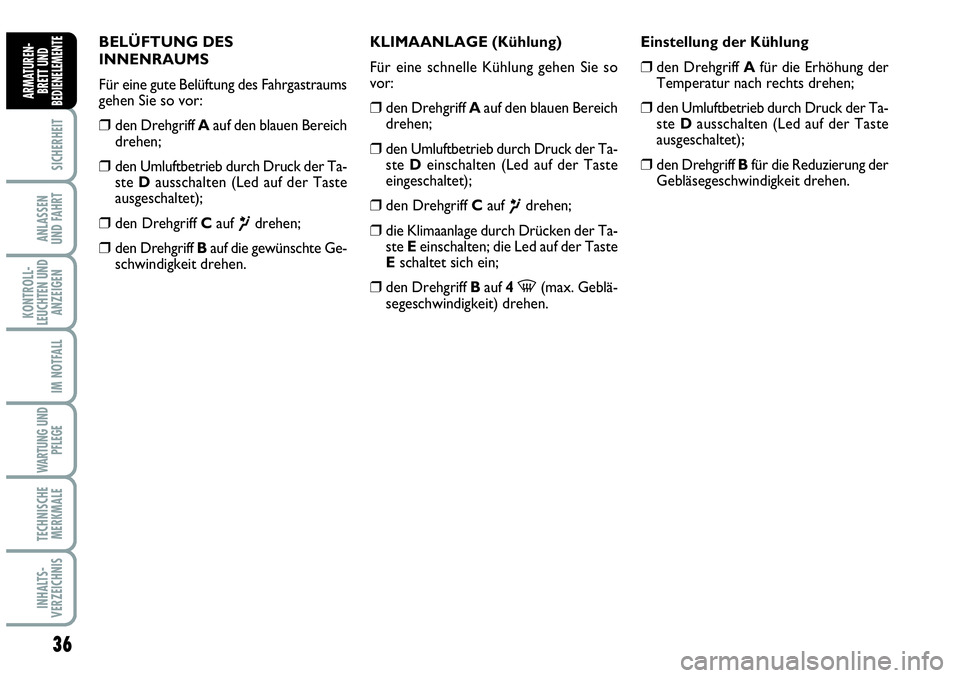

BELÜFTUNG DES
INNENRAUMS
Für eine gute Belüftung des Fahrgastraums
gehen Sie so vor:
❒den Drehgriff Aauf den blauen Bereich
drehen;
❒den Umluftbetrieb durch Druck der Ta-
ste Dausschalten (Led auf der Taste
ausgeschaltet);
❒den Drehgriff Cauf ¶drehen;
❒den Drehgriff Bauf die gewünschte Ge-
schwindigkeit drehen.Einstellung der Kühlung
❒den Drehgriff Afür die Erhöhung der
Temperatur nach rechts drehen;
❒den Umluftbetrieb durch Druck der Ta-
ste Dausschalten (Led auf der Taste
ausgeschaltet);
❒den Drehgriff Bfür die Reduzierung der
Gebläsegeschwindigkeit drehen. KLIMAANLAGE (Kühlung)
Für eine schnelle Kühlung gehen Sie so
vor:
❒den Drehgriff Aauf den blauen Bereich
drehen;
❒den Umluftbetrieb durch Druck der Ta-
ste Deinschalten (Led auf der Taste
eingeschaltet);
❒den Drehgriff Cauf ¶drehen;
❒die Klimaanlage durch Drücken der Ta-
ste Eeinschalten; die Led auf der Taste
Eschaltet sich ein;
❒den Drehgriff Bauf 4-(max. Geblä-
segeschwindigkeit) drehen.

37
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

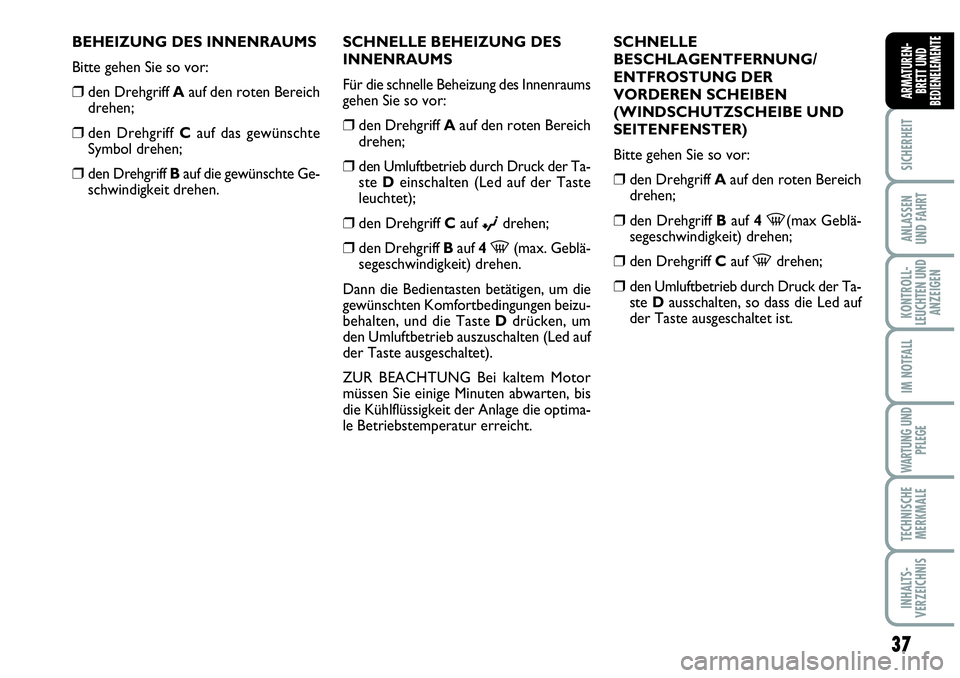

BEHEIZUNG DES INNENRAUMS
Bitte gehen Sie so vor:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Drehgriff Cauf das gewünschte
Symbol drehen;
❒den Drehgriff Bauf die gewünschte Ge-
schwindigkeit drehen.SCHNELLE BEHEIZUNG DES
INNENRAUMS
Für die schnelle Beheizung des Innenraums
gehen Sie so vor:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Umluftbetrieb durch Druck der Ta-
ste Deinschalten (Led auf der Taste
leuchtet);
❒den Drehgriff Cauf ©drehen;
❒den Drehgriff Bauf 4-(max. Geblä-
segeschwindigkeit) drehen.
Dann die Bedientasten betätigen, um die
gewünschten Komfortbedingungen beizu-
behalten, und die Taste Ddrücken, um
den Umluftbetrieb auszuschalten (Led auf
der Taste ausgeschaltet).
ZUR BEACHTUNG Bei kaltem Motor
müssen Sie einige Minuten abwarten, bis
die Kühlflüssigkeit der Anlage die optima-
le Betriebstemperatur erreicht.SCHNELLE
BESCHLAGENTFERNUNG/
ENTFROSTUNG DER
VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE UND
SEITENFENSTER)
Bitte gehen Sie so vor:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Drehgriff Bauf 4-(max Geblä-
segeschwindigkeit) drehen;
❒den Drehgriff Cauf -drehen;
❒den Umluftbetrieb durch Druck der Ta-
ste Dausschalten, so dass die Led auf
der Taste ausgeschaltet ist.

38
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

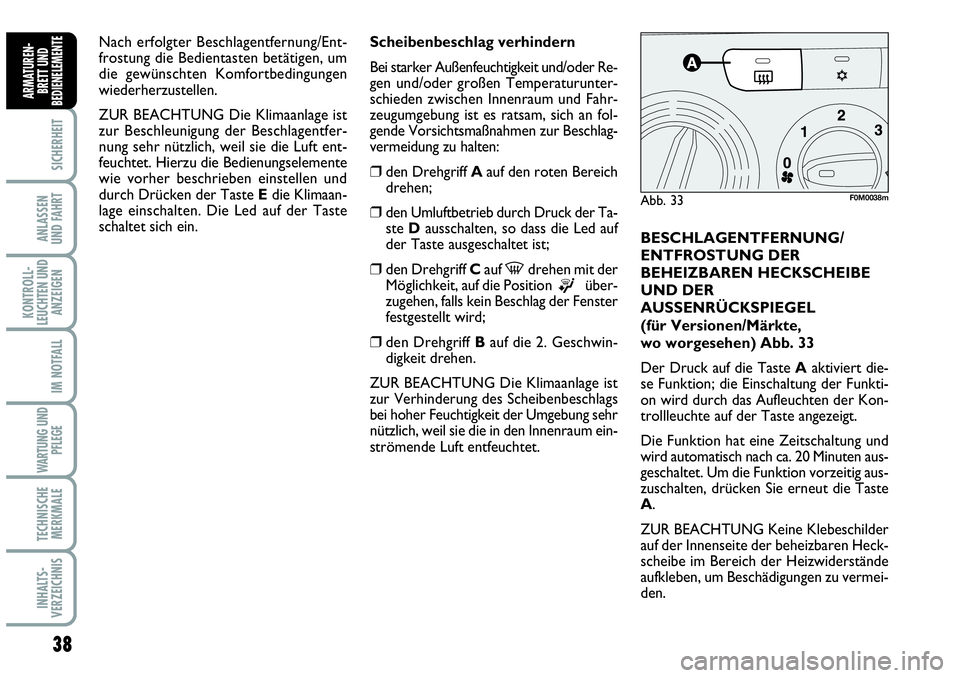

BESCHLAGENTFERNUNG/
ENTFROSTUNG DER
BEHEIZBAREN HECKSCHEIBE
UND DER
AUSSENRÜCKSPIEGEL
(für Versionen/Märkte,
wo worgesehen) Abb. 33
Der Druck auf die Taste Aaktiviert die-
se Funktion; die Einschaltung der Funkti-
on wird durch das Aufleuchten der Kon-
trollleuchte auf der Taste angezeigt.
Die Funktion hat eine Zeitschaltung und
wird automatisch nach ca. 20 Minuten aus-
geschaltet. Um die Funktion vorzeitig aus-
zuschalten, drücken Sie erneut die Taste
A.
ZUR BEACHTUNG Keine Klebeschilder
auf der Innenseite der beheizbaren Heck-
scheibe im Bereich der Heizwiderstände
aufkleben, um Beschädigungen zu vermei-
den. Nach erfolgter Beschlagentfernung/Ent-
frostung die Bedientasten betätigen, um
die gewünschten Komfortbedingungen
wiederherzustellen.
ZUR BEACHTUNG Die Klimaanlage ist
zur Beschleunigung der Beschlagentfer-
nung sehr nützlich, weil sie die Luft ent-
feuchtet. Hierzu die Bedienungselemente
wie vorher beschrieben einstellen und
durch Drücken der Taste Edie Klimaan-
lage einschalten. Die Led auf der Taste
schaltet sich ein.Scheibenbeschlag verhindern
Bei starker Außenfeuchtigkeit und/oder Re-
gen und/oder großen Temperaturunter-
schieden zwischen Innenraum und Fahr-
zeugumgebung ist es ratsam, sich an fol-
gende Vorsichtsmaßnahmen zur Beschlag-
vermeidung zu halten:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Umluftbetrieb durch Druck der Ta-
ste Dausschalten, so dass die Led auf
der Taste ausgeschaltet ist;
❒den Drehgriff Cauf -drehen mit der
Möglichkeit, auf die Position
®über-
zugehen, falls kein Beschlag der Fenster
festgestellt wird;
❒den Drehgriff Bauf die 2. Geschwin-
digkeit drehen.
ZUR BEACHTUNG Die Klimaanlage ist
zur Verhinderung des Scheibenbeschlags
bei hoher Feuchtigkeit der Umgebung sehr
nützlich, weil sie die in den Innenraum ein-
strömende Luft entfeuchtet.
Abb. 33F0M0038m
