Abarth Grande Punto 2009 Manual de Uso e Manutenção (in Portuguese)

189
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

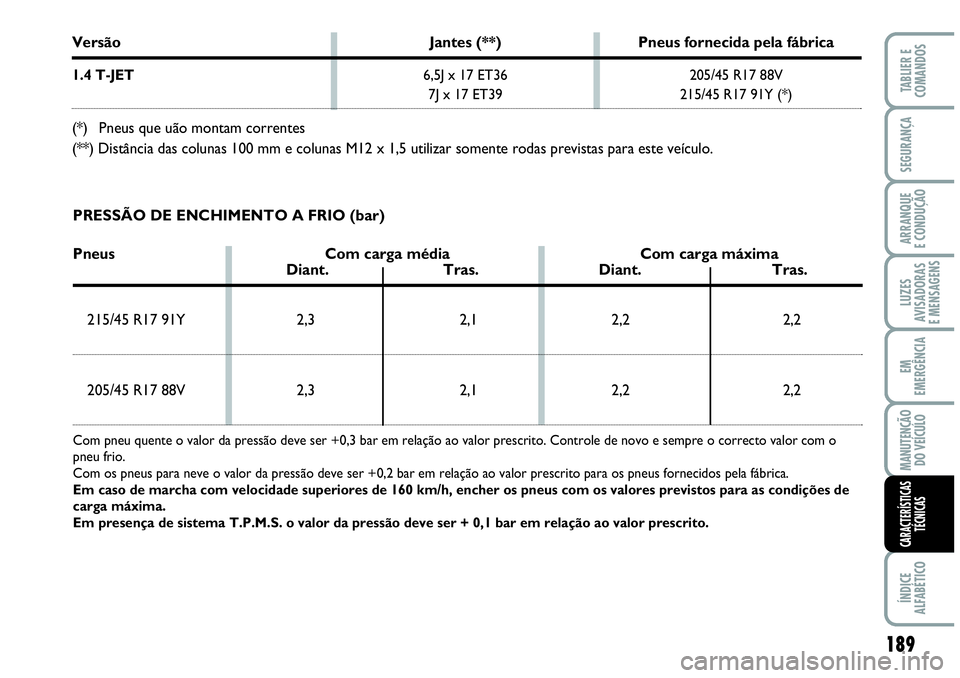

Versão Jantes (**) Pneus fornecida pela fábrica
1.4 T-JET6,5J x 17 ET36 205/45 R17 88V
7J x 17 ET39 215/45 R17 91Y (*)
(*) Pneus que uão montam correntes
(**) Distância das colunas 100 mm e colunas M12 x 1,5 utilizar somente rodas previstas para este veículo.
PRESSÃO DE ENCHIMENTO A FRIO (bar)
Pneus Com carga média Com carga máxima
Diant. Tras. Diant. Tras.
215/45 R17 91Y 2,3 2,1 2,2 2,2
205/45 R17 88V 2,3 2,1 2,2 2,2
Com pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Controle de novo e sempre o correcto valor com o
pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos pela fábrica.
Em caso de marcha com velocidade superiores de 160 km/h, encher os pneus com os valores previstos para as condições de
carga máxima.
Em presença de sistema T.P.M.S. o valor da pressão deve ser + 0,1 bar em relação ao valor prescrito.

190
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

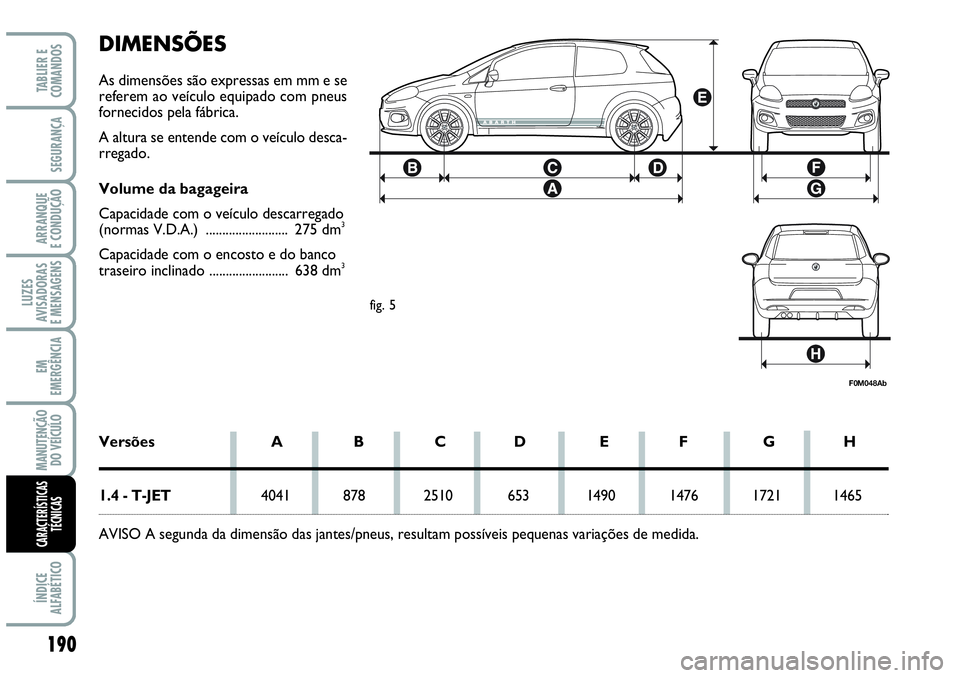

DIMENSÕES
As dimensões são expressas em mm e se
referem ao veículo equipado com pneus
fornecidos pela fábrica.
A altura se entende com o veículo desca-
rregado.
Volume da bagageira
Capacidade com o veículo descarregado
(normas V.D.A.) ......................... 275 dm
3
Capacidade com o encosto e do banco
traseiro inclinado ........................ 638 dm3
F0M048Ab
fig. 5
Versões A B C D E F G H
1.4 - T-JET4041 878 2510 653 1490 1476 1721 1465
AVISO A segunda da dimensão das jantes/pneus, resultam possíveis pequenas variações de medida.

191
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

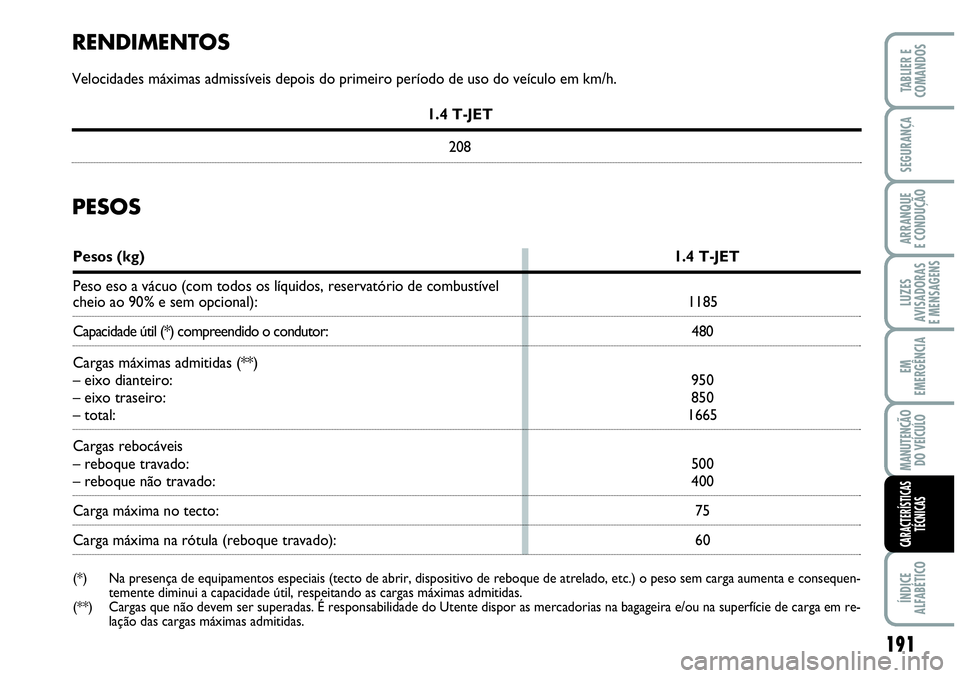

RENDIMENTOS
Velocidades máximas admissíveis depois do primeiro período de uso do veículo em km/h.
1.4 T-JET
208
Pesos (kg)1.4 T-JET
Peso eso a vácuo (com todos os líquidos, reservatório de combustível
cheio ao 90% e sem opcional): 1185
Capacidade útil (*) compreendido o condutor: 480
Cargas máximas admitidas (**)
– eixo dianteiro:950
– eixo traseiro:850
– total: 1665
Cargas rebocáveis
– reboque travado:500
– reboque não travado: 400
Carga máxima no tecto: 75
Carga máxima na rótula (reboque travado): 60
(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e consequen-
temente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas que não devem ser superadas. É responsabilidade do Utente dispor as mercadorias na bagageira e/ou na superfície de carga em re-
lação das cargas máximas admitidas.
PESOS

192
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
1.4 T-JET
45
5 ÷ 7
6
2,4
2,6
2
0,5
2,2

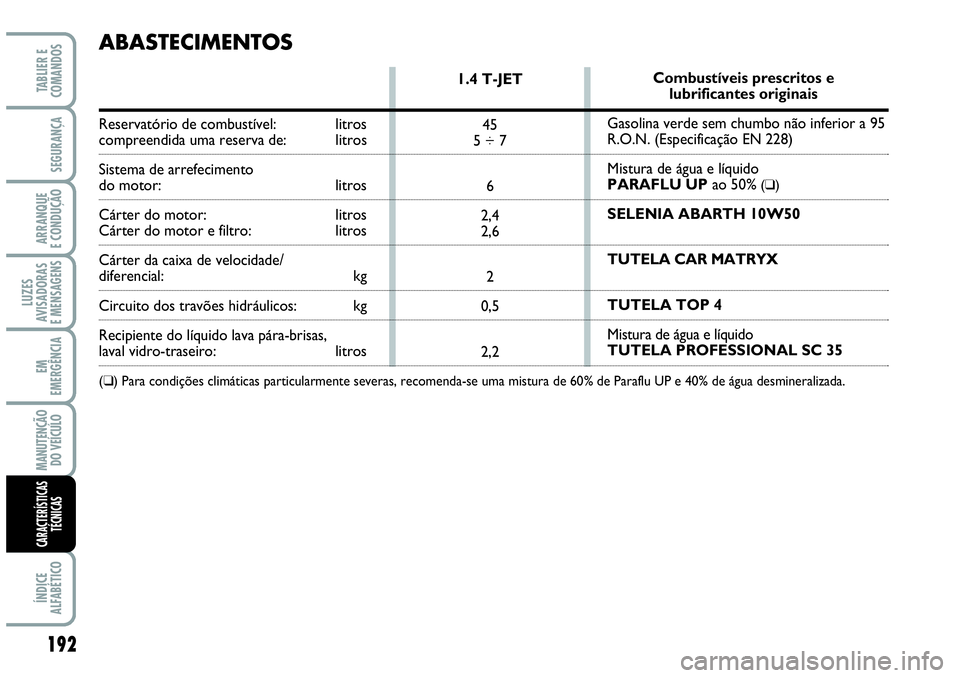

ABASTECIMENTOS
Reservatório de combustível: litroscompreendida uma reserva de: litros
Sistema de arrefecimento
do motor: litros
Cárter do motor: litros
Cárter do motor e filtro: litros
Cárter da caixa de velocidade/
diferencial: kg
Circuito dos travões hidráulicos: kg
Recipiente do líquido lava pára-brisas,
laval vidro-traseiro: litros
(❑) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de Paraflu UP e 40% de água desmineralizada.
Combustíveis prescritos e
lubrificantes originais
Gasolina verde sem chumbo não inferior a 95
R.O.N. (Especificação EN 228)
Mistura de água e líquido
PARAFLU UPao 50%
(❑)
SELENIA ABARTH 10W50
TUTELA CAR MATRYX
TUTELA TOP 4
Mistura de água e líquido
TUTELA PROFESSIONAL SC 35

193
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
Conforme o
Plano de
Manutenção
Programada
FLUIDOS E LUBRIFICANTES
CARACTERÍSTICAS E PRODUTOS ACONSELHADOS
Uso Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Intervalo
para um correcto funcionamento do veículo originais de substituição
Lubrificantes para
motores
a gasolina
Em caso de uso de produtos SAE 5W-40 não originais, são aceites lubrificantes com prestações mínimas ACEA C3 para os moto-
res Diesel; neste caso não são garantidas as prestações ideais do motor.
O uso de produtos com características inferiores em relação à ACEA C3 podem causar danos ao motor não cobertos por uma
garantia.
Para condições climáticas particularmente rígidas pedir à Rede de Assistência Abarth o produto apropriado da gama Selenia. Lubrificantes sintético de gradação SAE 10W50SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101

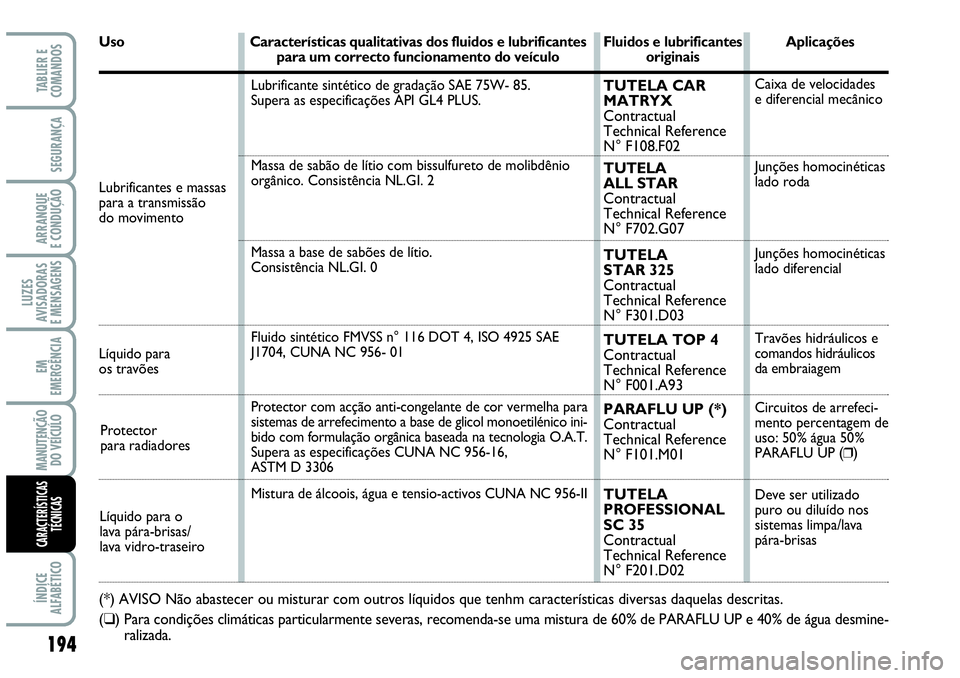

194
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
Lubrificantes e massas
para a transmissão
do movimento Uso Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Aplicações
para um correcto funcionamento do veículo originais
(*) AVISO Não abastecer ou misturar com outros líquidos que tenhm características diversas daquelas descritas.
(❑) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU UP e 40% de água desmine-
ralizada.
Lubrificante sintético de gradação SAE 75W- 85.
Supera as especificações API GL4 PLUS.
Massa de sabão de lítio com bissulfureto de molibdênio
orgânico. Consistência NL.GI. 2
Massa a base de sabões de lítio.
Consistência NL.GI. 0
Fluido sintético FMVSS n° 116 DOT 4, ISO 4925 SAE
J1704, CUNA NC 956- 01
Protector com acção anti-congelante de cor vermelha para
sistemas de arrefecimento a base de glicol monoetilénico ini-
bido com formulação orgânica baseada na tecnologia O.A.T.
Supera as especificações CUNA NC 956-16,
ASTM D 3306
Mistura de álcoois, água e tensio-activos CUNA NC 956-IITUTELA CAR
MATRYX
Contractual
Technical Reference
N° F108.F02
TUTELA
ALL STAR
Contractual
Technical Reference
N° F702.G07
TUTELA
STAR 325
Contractual
Technical Reference
N° F301.D03
TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93
PARAFLU UP (*)
Contractual
Technical Reference
N° F101.M01
TUTELA
PROFESSIONAL
SC 35
Contractual
Technical Reference
N° F201.D02Caixa de velocidades
e diferencial mecânico
Junções homocinéticas
lado roda
Junções homocinéticas
lado diferencial
Travões hidráulicos e
comandos hidráulicos
da embraiagem
Circuitos de arrefeci-
mento percentagem de
uso: 50% água 50%
PARAFLU UP
(❒)
Deve ser utilizado
puro ou diluído nos
sistemas limpa/lava
pára-brisas Líquido para
os travões
Protector
para radiadores
Líquido para o
lava pára-brisas/
lava vidro-traseiro

195
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
❒ciclo extra-urbano: é efectuada uma
condução que simula o uso de circu-
lação extra-urbana do veículo com fre-
quentes acelerações em todas as velo-
cidades; a velocidade de percurso varia
de 0 a 120 km/h;
❒consumo combinado: é determinado
considerando cerca de 37% do ciclo ur-
bano e cerca de 63% do ciclo extra-ur-
bano.

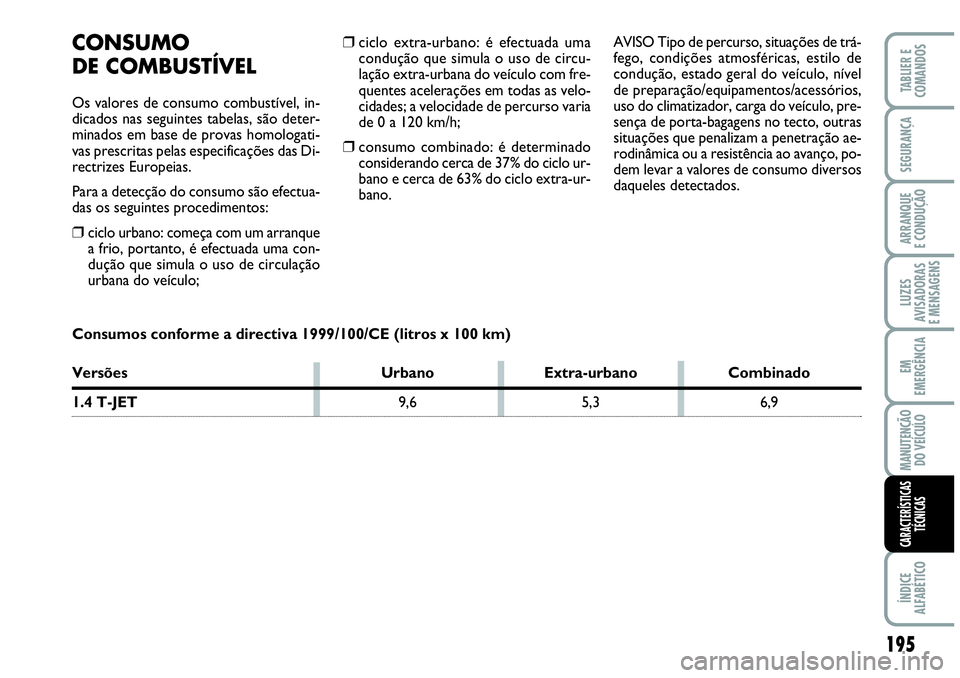

CONSUMO
DE COMBUSTÍVEL
Os valores de consumo combustível, in-
dicados nas seguintes tabelas, são deter-
minados em base de provas homologati-
vas prescritas pelas especificações das Di-
rectrizes Europeias.
Para a detecção do consumo são efectua-
das os seguintes procedimentos:
❒ciclo urbano: começa com um arranque
a frio, portanto, é efectuada uma con-
dução que simula o uso de circulação
urbana do veículo;AVISO Tipo de percurso, situações de trá-
fego, condições atmosféricas, estilo de
condução, estado geral do veículo, nível
de preparação/equipamentos/acessórios,
uso do climatizador, carga do veículo, pre-
sença de porta-bagagens no tecto, outras
situações que penalizam a penetração ae-
rodinâmica ou a resistência ao avanço, po-
dem levar a valores de consumo diversos
daqueles detectados.
Consumos conforme a directiva 1999/100/CE (litros x 100 km)
Versões Urbano Extra-urbano Combinado
1.4 T-JET9,6 5,3 6,9

196
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

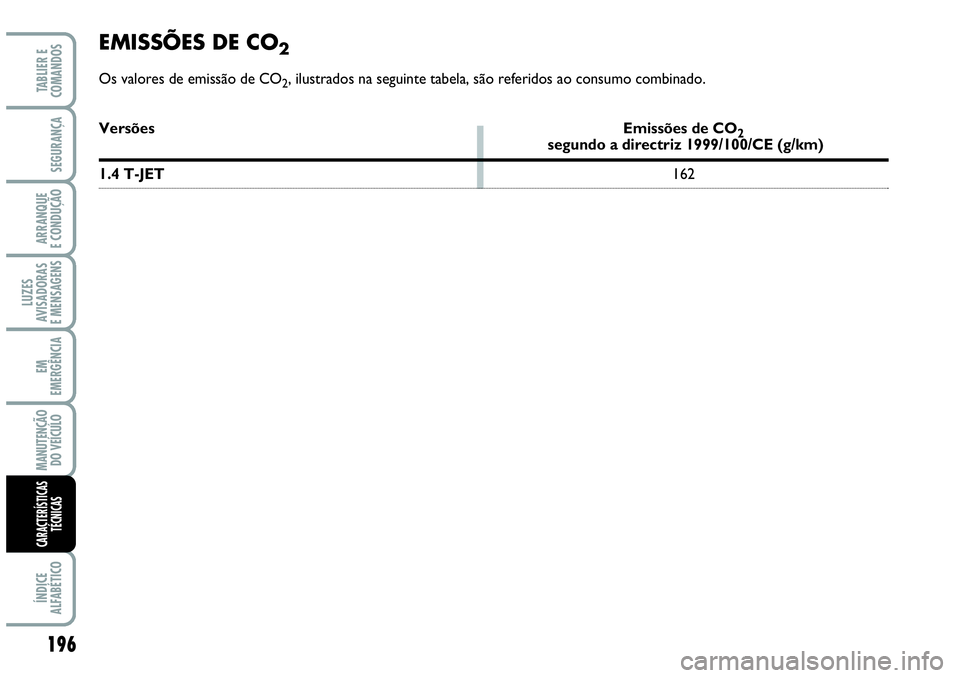

EMISSÕES DE CO2
Os valores de emissão de CO2, ilustrados na seguinte tabela, são referidos ao consumo combinado.
Versões Emissões de CO
2segundo a directriz 1999/100/CE (g/km)
1.4 T-JET162

197
LUZES
AVISADORAS
E MENSAGENS
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

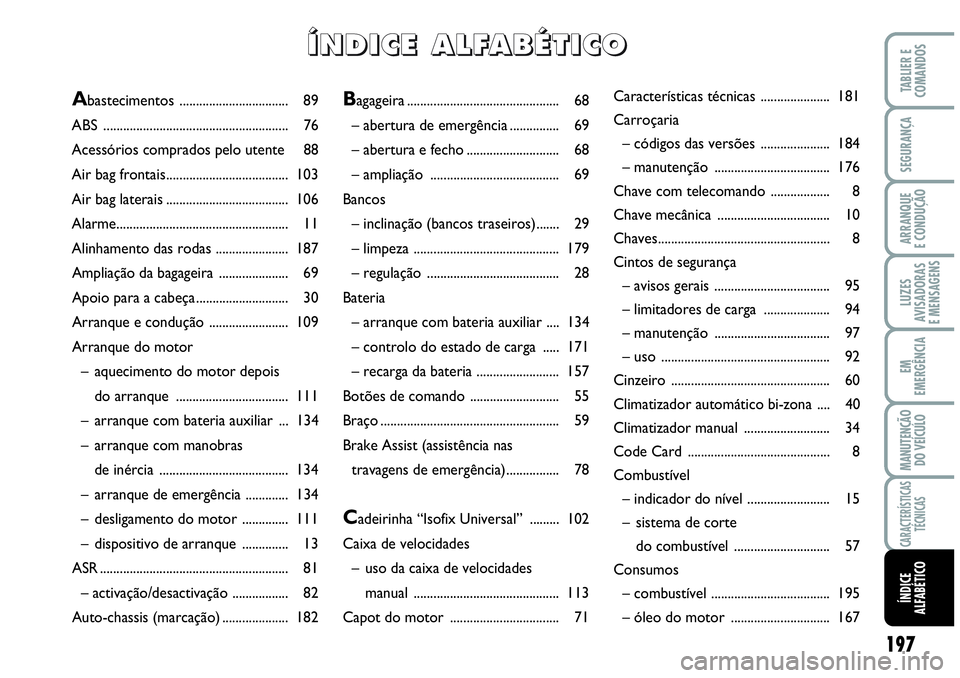

ÍNDICE
ALFABÉTICO
Bagageira.............................................. 68
– abertura de emergência ............... 69
– abertura e fecho............................ 68
– ampliação ....................................... 69
Bancos
– inclinação (bancos traseiros)....... 29
– limpeza ............................................ 179
– regulação ........................................ 28
Bateria
– arranque com bateria auxiliar .... 134
– controlo do estado de carga ..... 171
– recarga da bateria ......................... 157
Botões de comando ........................... 55
Braço...................................................... 59
Brake Assist (assistência nas
travagens de emergência)................ 78
Cadeirinha “Isofix Universal” ......... 102
Caixa de velocidades
– uso da caixa de velocidades
manual ............................................ 113
Capot do motor ................................. 71Características técnicas ..................... 181
Carroçaria
– códigos das versões ..................... 184
– manutenção ................................... 176
Chave com telecomando .................. 8
Chave mecânica .................................. 10
Chaves.................................................... 8
Cintos de segurança
– avisos gerais ................................... 95
– limitadores de carga .................... 94
– manutenção ................................... 97
– uso ................................................... 92
Cinzeiro ................................................ 60
Climatizador automático bi-zona .... 40
Climatizador manual .......................... 34
Code Card ........................................... 8
Combustível
– indicador do nível ......................... 15
– sistema de corte
do combustível ............................. 57
Consumos
– combustível .................................... 195
– óleo do motor .............................. 167
Abastecimentos ................................. 89
ABS ........................................................ 76
Acessórios comprados pelo utente 88
Air bag frontais..................................... 103
Air bag laterais ..................................... 106
Alarme.................................................... 11
Alinhamento das rodas ...................... 187
Ampliação da bagageira ..................... 69
Apoio para a cabeça ............................ 30
Arranque e condução ........................ 109
Arranque do motor
– aquecimento do motor depois
do arranque .................................. 111
– arranque com bateria auxiliar ... 134
– arranque com manobras
de inércia ....................................... 134
– arranque de emergência ............. 134
– desligamento do motor .............. 111
– dispositivo de arranque .............. 13
ASR ......................................................... 81
– activação/desactivação ................. 82
Auto-chassis (marcação).................... 182
Í Í
N N
D D
I I
C C
E E

A A
L L
F F
A A
B B
É É
T T
I I
C C
O O

198
LUZES
AVISADORAS
E MENSAGENS
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

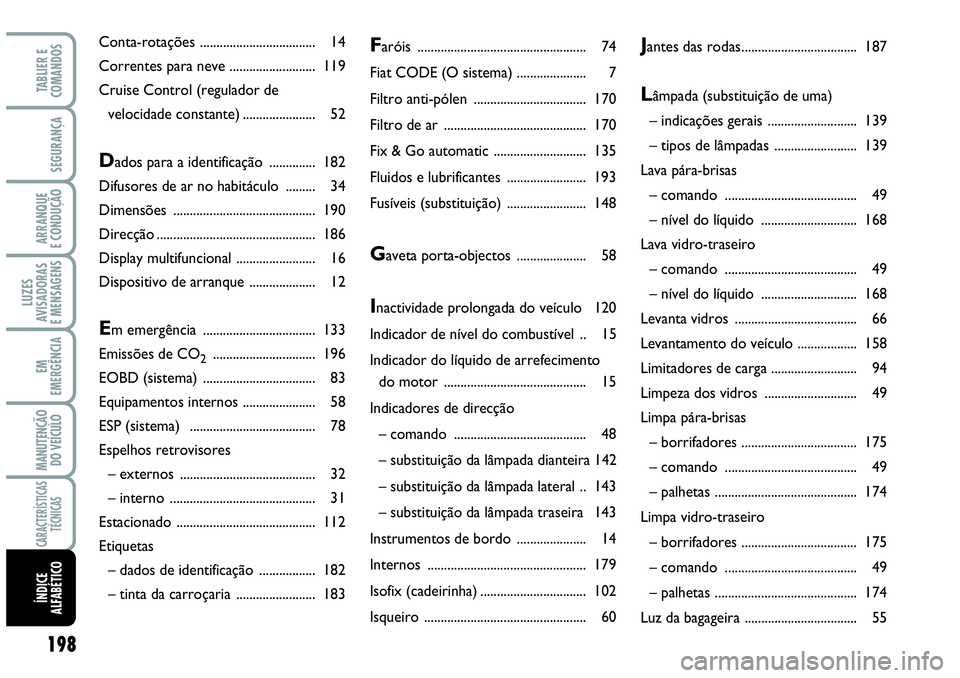

Faróis ................................................... 74
Fiat CODE (O sistema) ..................... 7
Filtro anti-pólen .................................. 170
Filtro de ar ........................................... 170
Fix & Go automatic ............................ 135
Fluidos e lubrificantes ........................ 193
Fusíveis (substituição) ........................ 148
Gaveta porta-objectos ..................... 58
Inactividade prolongada do veículo 120
Indicador de nível do combustível .. 15
Indicador do líquido de arrefecimento
do motor ........................................... 15
Indicadores de direcção
– comando ........................................ 48
– substituição da lâmpada dianteira 142
– substituição da lâmpada lateral .. 143
– substituição da lâmpada traseira 143
Instrumentos de bordo ..................... 14
Internos ................................................ 179
Isofix (cadeirinha)................................ 102
Isqueiro ................................................. 60
Jantes das rodas................................... 187
Lâmpada (substituição de uma)
– indicações gerais ........................... 139
– tipos de lâmpadas ......................... 139
Lava pára-brisas
– comando ........................................ 49
– nível do líquido ............................. 168
Lava vidro-traseiro
– comando ........................................ 49
– nível do líquido ............................. 168
Levanta vidros ..................................... 66
Levantamento do veículo .................. 158
Limitadores de carga .......................... 94
Limpeza dos vidros ............................ 49
Limpa pára-brisas
– borrifadores ................................... 175
– comando ........................................ 49
– palhetas ........................................... 174
Limpa vidro-traseiro
– borrifadores ................................... 175
– comando ........................................ 49
– palhetas ........................................... 174
Luz da bagageira .................................. 55 Conta-rotações ................................... 14
Correntes para neve .......................... 119
Cruise Control (regulador de
velocidade constante)...................... 52
Dados para a identificação .............. 182
Difusores de ar no habitáculo ......... 34
Dimensões ........................................... 190
Direcção................................................ 186
Display multifuncional ........................ 16
Dispositivo de arranque .................... 12
Em emergência .................................. 133
Emissões de CO
2............................... 196
EOBD (sistema) .................................. 83
Equipamentos internos ...................... 58
ESP (sistema) ...................................... 78
Espelhos retrovisores
– externos ......................................... 32
– interno ............................................ 31
Estacionado .......................................... 112
Etiquetas
– dados de identificação ................. 182
– tinta da carroçaria ........................ 183
