Abarth Grande Punto 2010 Instructieboek (in Dutch)

190
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
F0M048Abfig. 5
Uitvoering A B C D E F G H
1.4 - T-JET4041 878 2510 653 1490 1476 1721 1465
BELANGRIJK Afhankelijk van de velg-/bandenmaat kunnen er kleine verschillen zijn in de maten.
AFMETINGEN
De afmetingen zijn aangegeven in mm en
hebben betrekking op een auto die is uit-
gerust met standaard banden.
De hoogte heeft betrekking op een on-
belaste auto.
Inhoud bagageruimte
Inhoud bij onbeladen auto
(VDA-norm) ................................ 275 dm
3
Inhoud bij omgeklapte
rugleuning en zitting van
achterbank ................................... 638 dm
3

191
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
PRESTATIES
Maximale snelheid na de inrijperiode in km/h.
1.4 T-JET
208
Gewichten (kg)1.4 T-JET
Rijklaargewicht (met alle vloeistoffen, brandstoftank
voor 90 % gevuld en zonder optionals): 1185
Nuttig laadvermogen (*) inclusief de bestuurder: 480
Max. toelaatbaar gewicht (**)
– vooras:950
– achteras:850
– totaalgewicht: 1665
Trekgewichten
– geremde aanhanger:500
– ongeremde aanhanger: 400
Max. dakbelasting:75
Max. gewicht op de trekhaak (geremde aanhanger): 60
(*) Als er speciale accessoires zijn gemonteerd (opendak, trekhaak enz.), dan stijgt het rijklaar gewicht, waardoor het totale laadvermogen
met hetzelfde gewicht daalt.
(**) Maximum waarden die niet mogen worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat de auto zodanig wordt be-
laden dat deze limieten niet worden overschreden.
GEWICHTEN

192
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
1.4 T-JET
45
5 ÷ 7
6
2,4
2,6
2
0,5
2,2
VULLINGSTABEL
Brandstoftank: literinclusief een reserve van: liter
Koelsysteem
motor: liter
Carter: liter
Carter en filter: liter
Versnellingsbak/
differentieel: kg
Hydraul. remcircuit: kg
Vloeistofreservoir ruitensproeiers
en achterruitsproeier liter
(❑) Onder extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLU UP en 40% gedemineraliseerd water.
Voorgeschreven brandstof
en originele smeermiddelen
Loodvrije benzine met octaangetal van ten
minste 95 RON (specificatie EN228)
Mengsel van water en 50%
PARAFLU UP
(❑)
SELENIA ABARTH 10W50
TUTELA CAR MATRYX
TUTELA TOP 4
Mengsel van water en
TUTELA PROFESSIONAL SC 35

193
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS

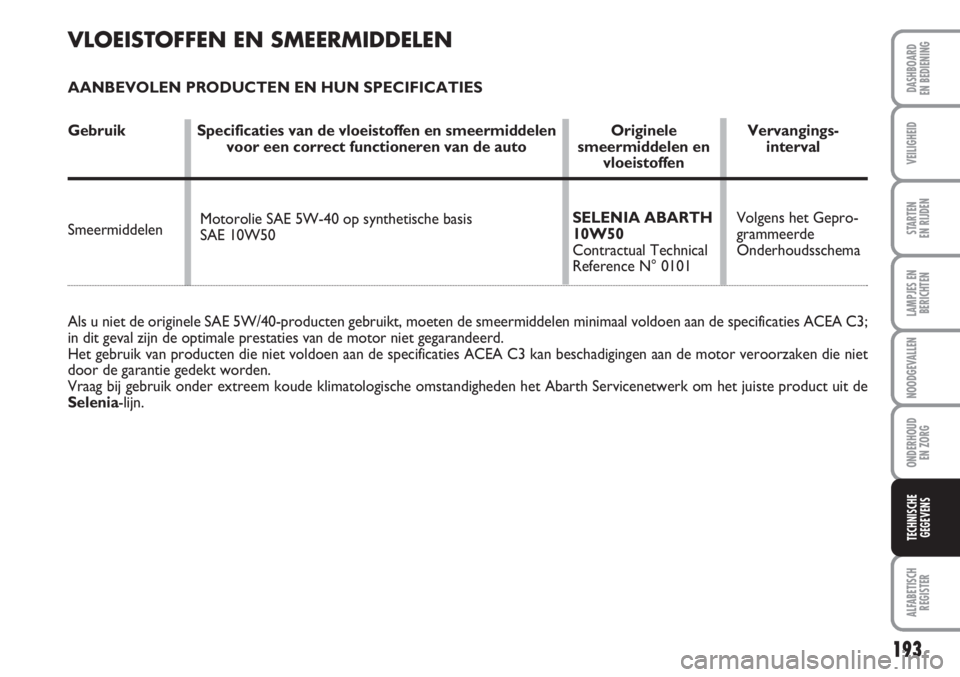

VLOEISTOFFEN EN SMEERMIDDELEN
AANBEVOLEN PRODUCTEN EN HUN SPECIFICATIES
Gebruik Specificaties van de vloeistoffen en smeermiddelen Originele Vervangings-
voor een correct functioneren van de auto smeermiddelen en interval
vloeistoffen
Smeermiddelen
Als u niet de originele SAE 5W/40-producten gebruikt, moeten de smeermiddelen minimaal voldoen aan de specificaties ACEA C3;
in dit geval zijn de optimale prestaties van de motor niet gegarandeerd.
Het gebruik van producten die niet voldoen aan de specificaties ACEA C3 kan beschadigingen aan de motor veroorzaken die niet
door de garantie gedekt worden.
Vraag bij gebruik onder extreem koude klimatologische omstandigheden het Abarth Servicenetwerk om het juiste product uit de
Selenia-lijn.Volgens het Gepro-
grammeerde
Onderhoudsschema Motorolie SAE 5W-40 op synthetische basis
SAE 10W50 SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101

194
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
Olie en vetten voor
krachtoverbrengin-
gen Gebruik Specificaties van de vloeistoffen en smeermiddelen Originele Toepassing
voor een correct functioneren van de auto smeermiddelen
en vloeistoffen
Remvloeistof
Antivries
voor radiateur
Vloeistof voor
ruitensproeiers/
achterruitsproeier
(*) BELANGRIJK Nooit bijvullen of mengen met vloeistoffen waarvan de specificaties afwijken van hetgeen is voorgeschreven.
(❑) Onder extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLU UP en 40% gedemineraliseerd water.
Synthetische olie SAE 75W- 85.
Voldoet ruimschoots aan de specificaties API GL4 PLUS.
Vet met molybdeenbisulfide voor hoge
bedrijfstemperaturen. Indringingsgetal N.L.G.I. 1-2
Specifiek vet met een lage wrijvingscoëfficiënt voor
homokinetische koppelingen.
Indringingsgetal N.L.G.I. 0-1
Synthetische remvloeistof FMVSS nr 116 DOT 4, ISO
4925 SAE J1704, CUNA NC 956- 01
Roodgekleurd beschermingsmiddel met antivries op basis
van monoethyleen-glycol voor koelsysteem,
corrosiewerend met organische formule.
Voldoet ruimschoots aan de specificaties CUNA NC 956-
16, ASTM D 3306
Mengsel van alcoholen, water en oppervlakte-actieve stoffen
CUNA NC 956-IITUTELA CAR
MATRYX
Contractual
Technical Reference
N° F108.F02
TUTELA
ALL STAR
Contractual
Technical Reference
N° F702.G07
TUTELA
STAR 325
Contractual
Technical Reference
N° F301.D03
TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93
PARAFLU UP (*)
Contractual
Technical Reference
N° F101.M01
TUTELA
PROFESSIONAL
SC 35
Contractual
Technical Reference
N° F201.D02Mechanische v
ersnellingsbak
en differentieel
Homokinetische
koppelingen
aan wielzijde
Homokinetische
koppelingen
differentieelzijde
Hydraulisch
remsysteem en
koppelingbediening
Motorkoelsysteem.
Mengverhouding: 50%
water en 50%
PARAFLU UP
(❑)
Voor verdund of
onverdund gebruik
voor ruitensproeiers

195
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
❒een rit buiten de stad: waarbij veelvul-
dig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal ge-
bruik van de auto buiten de stad wordt
gesimuleerd. De snelheid varieert tus-
sen de 0 en 120 km/h;
❒gecombineerd verbruik: hierbij telt de
waarde van de stadsrit mee voor 37%
en de waarde van de testrit buiten de
stad voor 63%.
BRANDSTOFVERBRUIK
Het brandstofverbruik dat in de tabellen
is opgenomen, is gemeten volgens een
vastgestelde testmethode die in EU-nor-
men is vastgelegd.
Het brandstofverbruik is gemeten volgens
onderstaande procedure:
❒een stadsrit: opgebouwd uit een koude
start gevolgd door een gesimuleerde,
normale testrit in stadsverkeer;BELANGRIJK Het soort wegdek, ver-
keerssituatie, atmosferische omstandighe-
den, rijstijl, algemene conditie van de au-
to, uitrustingsniveau, gebruik van de air-
conditioning, lading van de auto, imperiaal
op het dak en andere situaties die de aero-
dynamica kunnen beïnvloeden, leveren
een ander brandstofverbruik op dan hier
vermeld.
Brandstofverbruik volgens EU-normen 1999/100 (liter x 100 km)
Uitvoeringen Stadsverkeer Buitenweg Gecombineerd
1.4 T-JET9,6 5,3 6,9

196
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
CO2-EMISSIE
De CO2-emissie, vermeld in de volgende tabel, is gemeten op een gecombineerd traject.
Uitvoeringen CO
2-emissie volgens EU 1999/100-normen (g/km)
1.4 T-JET162

197
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Bagageruimte ..................................... 68
- noodbediening van achterklep ... 69
- openen en sluiten van achterklep 68
- vergroten ........................................ 69
Bagageruimte vergroten .................... 69
Bagageruimteverlichting .................... 55
Banden
Banden repareren ................................ 135
- bandenspanning ............................. 189
- onderhoud ...................................... 173
- repareren ........................................ 135
- standaard ......................................... 189
- verklaring van bandencodering .. 187
Bandenspanning ................................... 189
Bedieningsknoppen ............................ 55
Bekerhouders - blikjeshouders ........ 60
Bescherming van het milieu .............. 90
Bougies
- type .................................................. 184
Brake Assist
(remregeling bij noodstops) .......... 78
Brandstof
- brandstofmeter .............................. 15
- brandstofnoodschakelaar ............ 57Brandstofmeter ................................... 15
Brandstofnoodschakeling .................. 57
Buitenverlichting
Buitenverlichting ................................. 47
- bediening ......................................... 47
- gloeilamp achter vervangen ........ 143
- gloeilamp voor vervangen ........... 141
Carrosserie
- codes uitvoeringen ....................... 184
- onderhoud ...................................... 176
Chassisnummer ................................... 182
CO
2-emissie ........................................ 196
Code Card ........................................... 9
Contactslot .......................................... 12
Cruise-control (snelheidsregelaar) ... 52
Dashboard .......................................... 5
Dashboard en bediening ................... 4
Dashboardkastje ................................. 58
Derde remlicht ................................... 145
Diefstalalarm ........................................ 11
Dimlicht
- bediening ......................................... 47
- gloeilamp vervangen ..................... 142
Aansteker ........................................... 60
ABS ........................................................ 76
Accu
- accu opladen .................................. 157
- acculading en elektrolytniveau
controleren...................................... 171
- starten met een hulpaccu ............ 134
Achterklep ........................................... 68
Achterruitsproeier
- bediening ......................................... 49
- vloeistofniveau ............................... 168
Achterruitverwarming ................... 38-46
Achterruitwisser
- bediening ......................................... 49
- ruitensproeiers .............................. 175
- wisserbladen ................................... 174
Afmetingen ........................................... 190
Airconditioning, handbediend .......... 34
Armsteun............................................... 59
Asbak ...................................................... 60
ASR ........................................................ 81
- in-/uitschakelen............................... 82
Auto langere tijd stallen .................... 120
A A
L L
F F
A A
B B
E E
T T
I I
S S
C C
H H
R R
E E
G G
I I
S S
T T
E E
R R

198
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Identificatiegegevens .......................... 182
Imperiaal/skidrager.............................. 73
Inbouwvoorbe-reiding
navigatiesysteem (My Port)............. 88
Instapverlichting................................... 55
Instrumenten ....................................... 14
Instrumentenpaneel ........................... 13
Interieur ................................................ 179
Interieuruitrusting .............................. 58
Isofix (kinderzitje) ............................... 102
"Isofix Universeel"-kinderzitje ......... 102
Kentekenplaatverlichting ................. 145
Kinderen veilig vervoeren ................ 97
Klimaatregeling, automatische
tweezone-regeling............................. 40
Koelvloeistoftemperatuurmeter ..... 15
Koplampen ........................................... 74
Koppeling ............................................. 185
Lak ........................................................ 177
Lampjes en berichten ......................... 121
Luchtfilter ............................................. 170
Luchtroosters ...................................... 34
Mechanische sleutel .......................... 10
Mistachterlichten- bedieningsknop .............................. 56
- gloeilamp vervangen ..................... 144
Mistlampen
- bedieningsknop .............................. 55
- gloeilamp vervangen ..................... 143
Montagevoorbereiding voor
"Isofix Universeel"-kinderzitje ....... 102
Motor starten
- motor opwarmen na het starten 111
- motor uitzetten ............................. 111
- noodstart ........................................ 134
- rollend starten ............................... 134
- start-/contactslot ........................... 13
- starten met een hulpaccu ............ 134
- startprocedure................................ 110
- code ................................................. 182
- identificatiecode ............................ 184
- technische specificaties ............... 184
Motorkap ............................................. 71
Motorolie
- niveau controleren ....................... 167
- technische specificaties ................ 193
- verbruik ........................................... 167
Motorruimte Display, instelbaar
Dop van brandstoftank ...................... 89
EOBD (systeem) ............................... 83
EOBD-systeem ................................... 83
ESP (systeem) ...................................... 78
Extra accessoires ................................ 88
Fiat CODE-startblokkering ............. 7
Fix&Go automatic .............................. 135
Frontairbags ......................................... 103
Gebruik van de handgeschakelde
versnellingsbak .................................. 113
Gewichten ............................................ 191
Gloeilamp (vervangen van een lamp)
- algemene aanwijzingen ................. 139
- lamptypen ....................................... 139
Gordelspanners .................................. 94
Grootlicht
- bediening ......................................... 47
- gloeilamp vervangen ..................... 142
- grootlichtsignaal ............................. 47
Handrem ............................................. 112
Handschoenenvak .............................. 59
Hoofdsteun........................................... 30

199
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Pollenfilter ............................................ 170
Portieren .............................................. 64
Prestaties .............................................. 191
Radiozendapparatuur en mobiele
telefoons ............................................ 89
Regensensor ........................................ 50
Remmen
- specificaties ..................................... 186
- vloeistofniveau ............................... 169
Richtingaanwijzers
- bediening ......................................... 48
- gloeilamp achter vervangen ........ 143
- gloeilamp van
flankrichtingaanwijzer vervangen 143
- gloeilamp voor vervangen ........... 142
Rokerskit .............................................. 60
Rubber slangen .................................... 174
Ruitbediening........................................ 66
Ruiten (reinigen) ................................. 178
Ruiten reinigen .................................... 49
Ruitensproeiers
- bediening ......................................... 49
- vloeistofniveau ............................... 168
Ruitenwissers- bediening ......................................... 49
- ruitensproeiers .............................. 175
- wisserbladen ................................... 174Slepen van de auto ............................ 159
Sleutel met afstandsbediening .......... 8
Sleutels .................................................. 8
Sneeuwkettingen ................................. 119
Snelheid (maximum) .......................... 191
Snelheidsmeter .................................. 14
Spiegels
- binnenspiegel .................................. 31
- buitenspiegels ................................. 32
Startblokkering Fiat CODE .............. 7
Starten en rijden ................................. 109
Stekkerdoos ......................................... 60
Stoelverstelling ................................28-29
Stuurinrichting...................................... 186
Stuurslot ............................................... 12
Stuurwielverstelling ............................ 31
Symbolen .............................................. 7
Tanken ................................................. 89
Tankluikje ............................................. 89
Technische gegevens .......................... 181 - uitspuiten ........................................ 178
multifunctioneel.................................... 16
Niveau motorkoelvloeistof ............. 168
Niveau motorolie ............................... 167
Niveau remvloeistof ........................... 169
Niveau ruitensproeiervloeistof ......... 168
Niveaus controleren .......................... 166
Noodgevallen ...................................... 133
Onderhoud en zorg
- Geprogrammeerd onderhoud ... 162
- Onderhoudsschema ..................... 163
- Periodieke controles ..................... 165
- Zwaar gebruik van de auto .......... 165
Opendak ............................................... 62
Opkrikken van de auto ..................... 158
Parkeren .............................................. 112
Pasjeshouder - CD-houder .............. 60
Plafondverlichting
- bagageruimte .................................. 55
- bediening ......................................... 54
- gloeilampen vervangen ................. 146
- instapverlichting ............................. 55
- voor ................................................. 54
