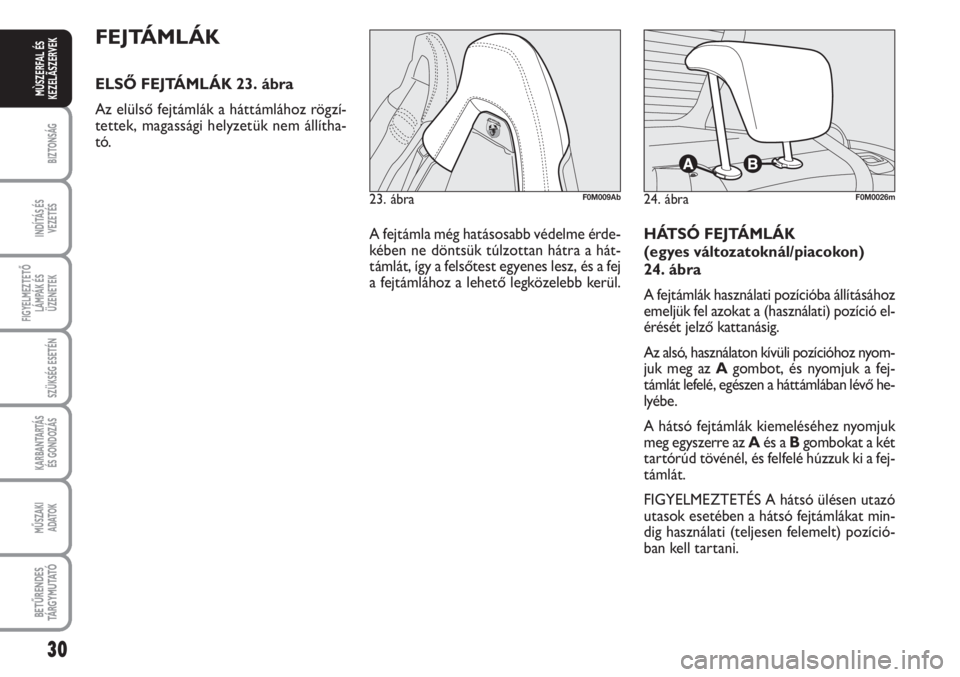

HÁTSÓ FEJTÁMLÁK
(egyes változatoknál/piacokon)
24. ábra
A fejtámlák használati pozícióba állításához
emeljük fel azokat a (használati) pozíció el-
érését jelző kattanásig.
Az alsó, használaton kívüli pozícióhoz nyom-
juk meg az Agombot, és nyomjuk a fej-
támlát lefelé, egészen a háttámlában lévő he-
lyébe.
A hátsó fejtámlák kiemeléséhez nyomjuk
meg egyszerre az Aés a Bgombokat a két
tartórúd tövénél, és felfelé húzzuk ki a fej-
támlát.
FIGYELMEZTETÉS A hátsó ülésen utazó
utasok esetében a hátsó fejtámlákat min-
dig használati (teljesen felemelt) pozíció-
ban kell tartani.
FEJTÁMLÁK
ELSŐ FEJTÁMLÁK 23. ábra
Az elülső fejtámlák a háttámlához rögzí-
tettek, magassági helyzetük nem állítha-
tó.
23. ábraF0M009Ab24. ábraF0M0026m
A fejtámla még hatásosabb védelme érde-
kében ne döntsük túlzottan hátra a hát-
támlát, így a felsőtest egyenes lesz, és a fej
a fejtámlához a lehető legközelebb kerül.

31
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
VISSZAPILLANTÓ
TÜKRÖK
BELSŐ TÜKÖR 26. ábra
A beépített biztonsági szerkezet utassal
való erős ütközés esetén leválasztja a tük-
röt az alapzatáról.

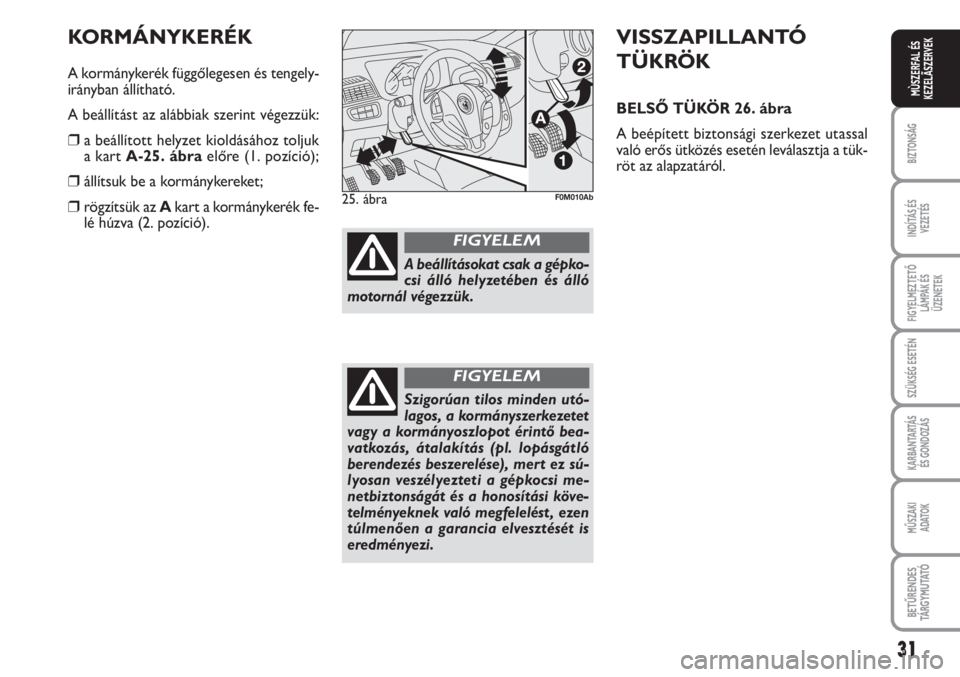

KORMÁNYKERÉK
A kormánykerék függőlegesen és tengely-
irányban állítható.
A beállítást az alábbiak szerint végezzük:
❒a beállított helyzet kioldásához toljuk
a kart A-25. ábraelőre (1. pozíció);
❒állítsuk be a kormánykereket;
❒rögzítsük az Akart a kormánykerék fe-
lé húzva (2. pozíció).25. ábraF0M010Ab
A beállításokat csak a gépko-
csi álló helyzetében és álló
motornál végezzük.
FIGYELEM
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló
berendezés beszerelése), mert ez sú-
lyosan veszélyezteti a gépkocsi me-
netbiztonságát és a honosítási köve-
telményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEM

32
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

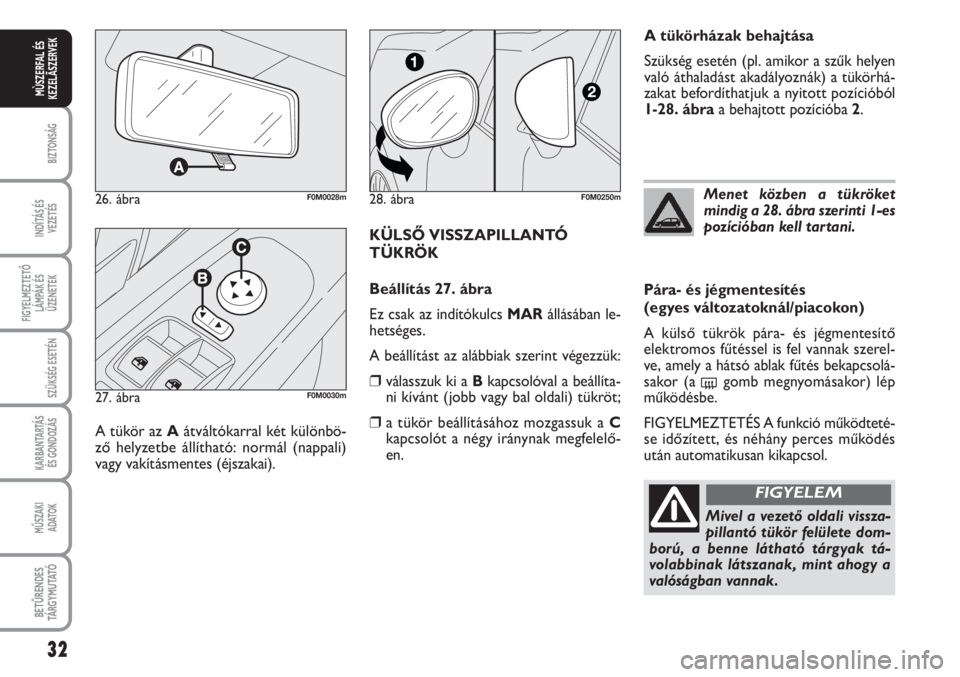

KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK
Beállítás 27. ábra
Ez csak az indítókulcs MARállásában le-
hetséges.
A beállítást az alábbiak szerint végezzük:
❒válasszuk ki a Bkapcsolóval a beállíta-
ni kívánt (jobb vagy bal oldali) tükröt;
❒a tükör beállításához mozgassuk a C
kapcsolót a négy iránynak megfelelő-
en.
26. ábraF0M0028m
27. ábraF0M0030m
A tükör az Aátváltókarral két különbö-
ző helyzetbe állítható: normál (nappali)
vagy vakításmentes (éjszakai).
28. ábraF0M0250m
A tükörházak behajtása
Szükség esetén (pl. amikor a szűk helyen
való áthaladást akadályoznák) a tükörhá-
zakat befordíthatjuk a nyitott pozícióból
1-28. ábraa behajtott pozícióba 2.
Menet közben a tükröket
mindig a 28. ábra szerinti 1-es
pozícióban kell tartani.
Mivel a vezető oldali vissza-
pillantó tükör felülete dom-
ború, a benne látható tárgyak tá -
volabbinak látszanak, mint ahogy a
valóságban vannak.
FIGYELEM
Pára- és jégmentesítés
(egyes változatoknál/piacokon)
A külső tükrök pára- és jégmentesítő
elektromos fűtéssel is fel vannak szerel-
ve, amely a hátsó ablak fűtés bekapcsolá-
sakor (a
(gomb megnyomásakor) lép
működésbe.
FIGYELMEZTETÉS A funkció működteté-
se időzített, és néhány perces működés
után automatikusan kikapcsol.

33
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
29. ábra
F0M011Ab

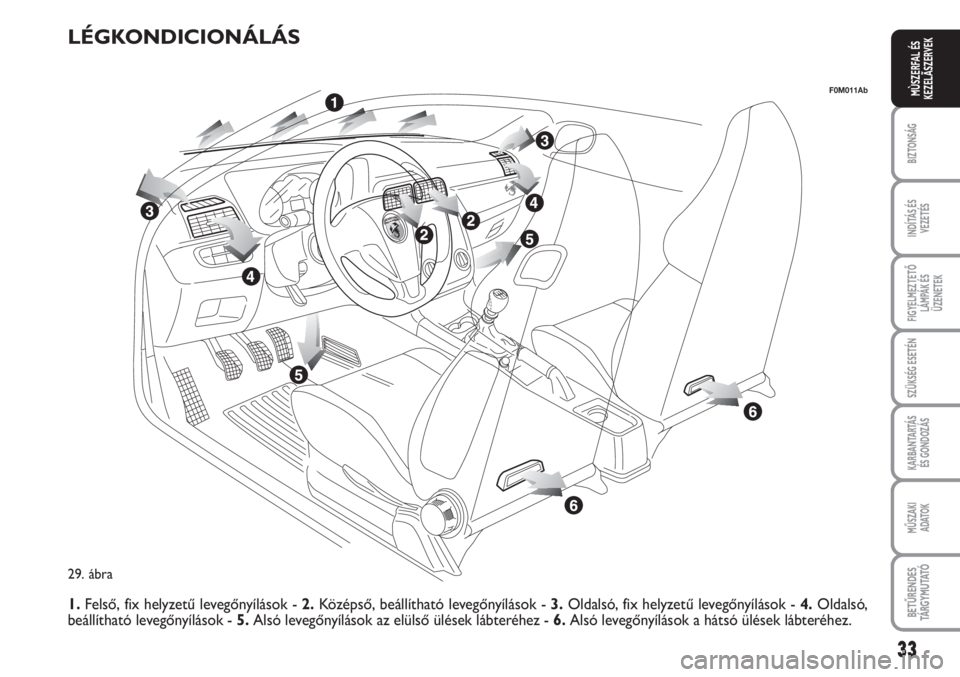

LÉGKONDICIONÁLÁS
1.Felső, fix helyzetű levegőnyílások - 2.Középső, beállítható levegőnyílások - 3.Oldalsó, fix helyzetű levegőnyílások - 4.Oldalsó,
beállítható levegőnyílások - 5. Alsó levegőnyílások az elülső ülések lábteréhez - 6.Alsó levegőnyílások a hátsó ülések lábteréhez.

34
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
30. ábraF0M0033m
31. ábraF0M085Ab
MANUÁLIS
LÉGKONDICIONÁLÓ
OLDALSÓ ÉS KÖZÉPSŐ,
BEÁLLÍTHATÓ

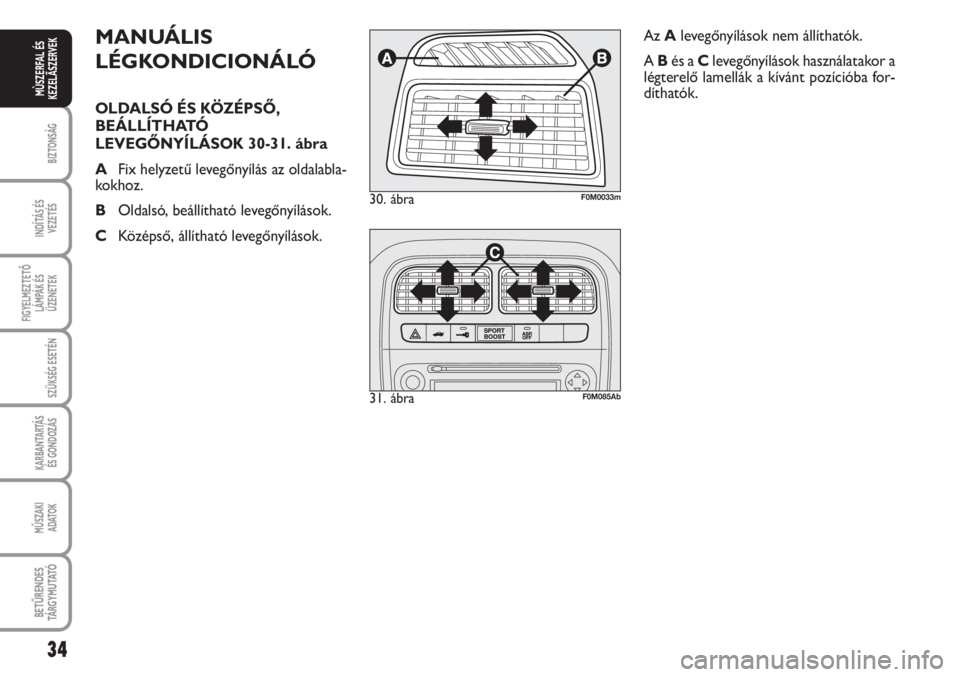

LEVEGŐNYÍLÁSOK 30-31. ábra
AFix helyzetű levegőnyílás az oldalabla-
kokhoz.
BOldalsó, beállítható levegőnyílások.
CKözépső, állítható levegőnyílások.Az A levegőnyílások nem állíthatók.
A Bés a Clevegőnyílások használatakor a
légterelő lamellák a kívánt pozícióba for-
díthatók.

35
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
A levegőelosztás C forgatógombja
¶levegőbelépés a középső és oldalsó
nyílásokon át;
ßa lábtér melegítése, miközben a mű-
szerfali levegőnyílásokon át hűvösebb
levegő áramlik mérsékelt időjárási kö-
rülmények esetén;
©fűtés igen alacsony külső hőmérsék-
let esetén: a lehető legnagyobb leve-
gőmennyiség irányítása a lábtérbe;
®pozícióba a lábtér fűtéséhez és egyi-
dejűleg a szélvédő páramentesítéséhez;
-a szélvédő gyors pára- és jégmentesí-
tése.
Belső levegő keringtetést be- és
kikapcsoló D nyomógomb
Nyomjuk meg a gombot a belső levegő ke-
ringtetés bekapcsolásához (a gombon lé-
vő led világít). Nyomjuk meg a gombot is-
mét a belső levegő keringtetés kikapcso-
lásához (a gombon lévő led nem világít).
Légkondicionáló be- és kikapcsoló
E gomb
Nyomjuk meg a gombot a légkondicioná-
ló bekapcsolásához (a gombon lévő led vi-
lágít). A gombot ismét megnyomva a lég-
kondi cionáló kikapcsol (a gombon lévő led
nem világít).
32. ábraF0M0037m

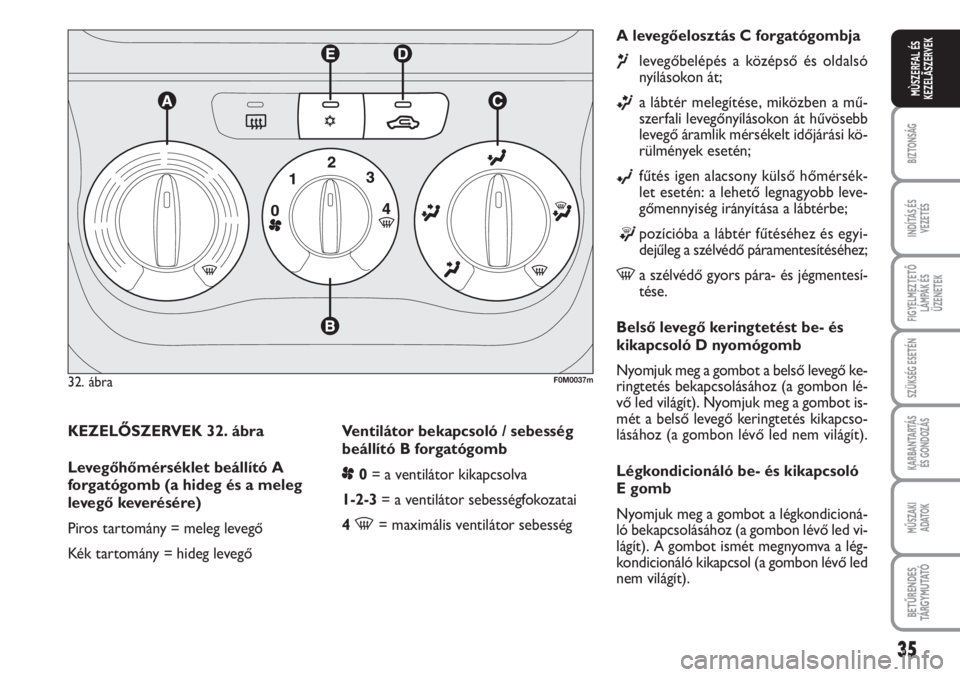

KEZELŐSZERVEK 32. ábra
Levegőhőmérséklet beállító A
forgatógomb (a hideg és a meleg
levegő keverésére)
Piros tartomány = meleg levegő
Kék tartomány = hideg levegőVentilátor bekapcsoló / sebesség
beállító B forgatógomb
p0= a ventilátor kikapcsolva
1-2-3= a ventilátor sebességfokozatai
4
-= maximális ventilátor sebesség

36
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
AZ UTASTÉR SZELLŐZTETÉSE
Az utastér szellőztetésének megfelelő be-
állításához az alábbiak szerint járjunk el:
❒forgassuk az Agombot a kék mezőbe;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (a gombon
lévő led nem világít);
❒forgassuk a Cgombot a ¶szimbólum-
hoz;
❒a Bgombot állítsuk a kívánt sebesség-
fokozatra.LÉGKONDICIONÁLÁS (hűtés)
Az utastér gyors lehűtéséhez az alábbiak
szerint járjunk el:
❒forgassuk az Agombot a kék mezőbe;
❒a Dgomb megnyomásával kapcsoljuk be
a belső levegő keringtetést (a gombon
lévő led világít);
❒forgassuk a Cgombot a ¶szimbólum-
hoz;
❒az Egomb megnyomásával kapcsoljuk
be a légkondicionálót; az Egombon le-
vő led felgyullad;
❒a Bgombot forgassuk a 4-szimbó-
lumhoz (maximális ventilátor sebesség).Hűtés beállítása
❒az Agombot forgassuk jobbra a hő-
mérséklet növelése érdekében;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (a gombon
lévő led nem világít);
❒forgassuk el a Bgombot a ventilátor se-
besség csökkentéséhez.

37
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

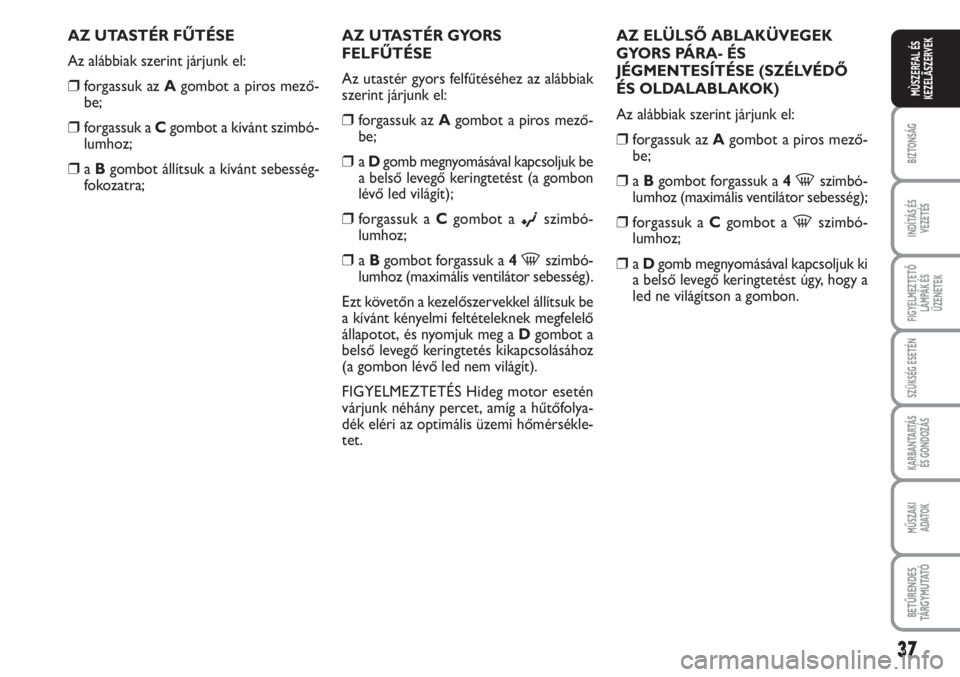

AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:
❒forgassuk az Agombot a piros mező-
be;
❒forgassuk a Cgombot a kívánt szimbó-
lumhoz;
❒a Bgombot állítsuk a kívánt sebesség-
fokozatra;AZ UTASTÉR GYORS
FELFŰTÉSE
Az utastér gyors felfűtéséhez az alábbiak
szerint járjunk el:
❒forgassuk az Agombot a piros mező-
be;
❒a Dgomb megnyomásával kapcsoljuk be
a belső levegő keringtetést (a gombon
lévő led világít);
❒forgassuk a Cgombot a ©szimbó-
lumhoz;
❒a Bgombot forgassuk a 4-szimbó-
lumhoz (maximális ventilátor sebesség).
Ezt követőn a kezelőszervekkel állítsuk be
a kívánt kényelmi feltételeknek megfelelő
állapotot, és nyomjuk meg a Dgombot a
belső levegő keringtetés kikapcsolásához
(a gombon lévő led nem világít).
FIGYELMEZTETÉS Hideg motor esetén
várjunk néhány percet, amíg a hűtőfolya-
dék eléri az optimális üzemi hőmérsékle-
tet.AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (SZÉLVÉDŐ
ÉS OLDALABLAKOK)
Az alábbiak szerint járjunk el:
❒forgassuk az Agombot a piros mező-
be;
❒a Bgombot forgassuk a 4-szimbó-
lumhoz (maximális ventilátor sebesség);
❒forgassuk a Cgombot a -szimbó-
lumhoz;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést úgy, hogy a
led ne világítson a gombon.

38
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy
esős időben és/vagy magas külső és belső
hőmérséklet-különbség esetén az ablakok
párásodásának megelőzésére ajánlott beál-
lítások:
❒forgassuk az Agombot a piros mező-
be;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést úgy, hogy a
led ne világítson a gombon;
❒forgassuk a Cgombot a -pozícióba,
innen átállíthatjuk a
®pozícióba, ha
nem észlelhető párásodás;
❒forgassuk a Bgombot a 2. sebességre.
FIGYELMEZTETÉS A légkondicionáló na-
gyon jól használható magas páratartalom
esetén az ablakok párásodásának megelő-

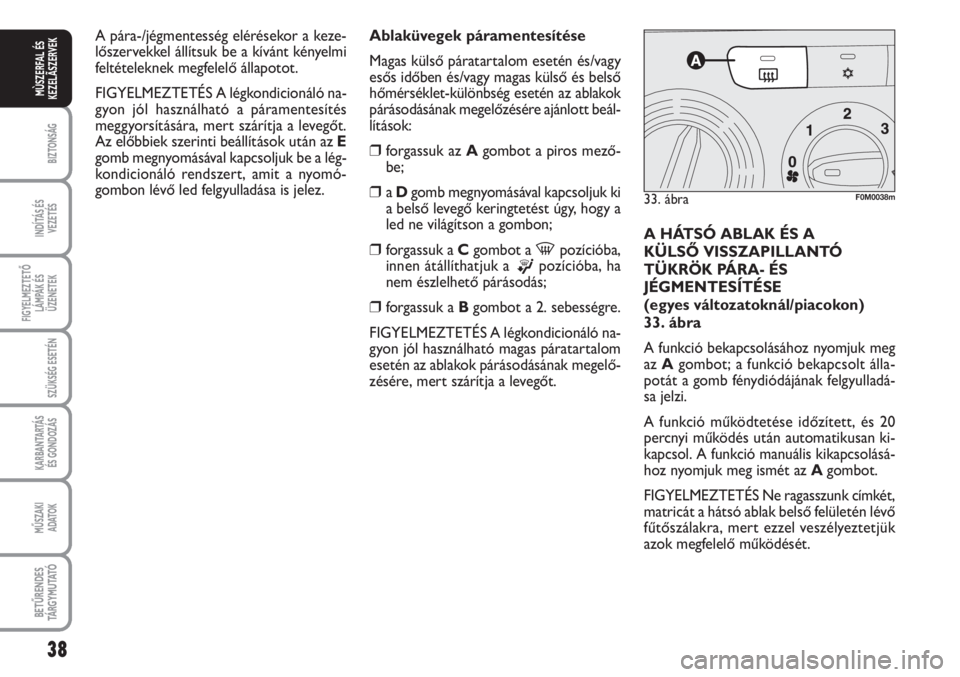

zésére, mert szárítja a levegőt.A HÁTSÓ ABLAK ÉS A
KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
(egyes változatoknál/piacokon)
33. ábra
A funkció bekapcsolásához nyomjuk meg
az Agombot; a funkció bekapcsolt álla-
potát a gomb fénydiódájának felgyulladá-
sa jelzi.
A funkció működtetése időzített, és 20
percnyi működés után automatikusan ki-
kapcsol. A funkció manuális kikapcsolásá-
hoz nyomjuk meg ismét az Agombot.
FIGYELMEZTETÉS Ne ragasszunk címkét,
matricát a hátsó ablak belső felületén lévő
fűtőszálakra, mert ezzel veszélyeztetjük
azok megfelelő működését.
33. ábraF0M0038m
A pára-/jégmentesség elérésekor a keze-
lőszervekkel állítsuk be a kívánt kényelmi
feltételeknek megfelelő állapotot.
FIGYELMEZTETÉS A légkondicionáló na-
gyon jól használható a páramentesítés
meggyorsítására, mert szárítja a levegőt.
Az előbbiek szerinti beállítások után az E
gomb megnyomásával kapcsoljuk be a lég-
kondicionáló rendszert, amit a nyomó-
gombon lévő led felgyulladása is jelez.

39
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
A BERENDEZÉS
KARBANTARTÁSA
A légkondicionáló berendezést a téli idő-
szakban is havonta legalább egyszer, kb. 10
perces időtartamra be kell kapcsolni. A
nyári évszak beállta előtt ellenőriztessük a
berendezés működőképességét egy
Abarth márkaszervizben.
A rendszer R134a jelű hűtő-
közeggel van feltöltve, amely
esetleges szivárgás esetén
nem károsítja a környezetet .
Semmi esetre sem szabad használni a
feltöltéshez az R12 jelű hűtőközeget ,
mert az a rendszer alkatrészeinek anya-
gaival nem összeférhető.FIGYELMEZTETÉS A belső levegő ke-
ringtetés funkció használata lehetővé teszi
a rendszer működésének (az utastér “fel-
fűtésének” vagy “lehűtésének”) meggyor-
sítását.
Azonban nem ajánlatos bekapcsolni esős,
hideg időben, mert ilyenkor jelentősen nö-
veli az ablakok párásodási hajlamát. BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA
Nyomjuk meg a
•gombot úgy, hogy a
led világítson a gombon.
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a belső le-
vegő keringtetés funkciót bekapcsolni. Ke-
rüljük a funkció hosszabb ideig tartó hasz-
nálatát, különösen, ha többen utaznak a
gépkocsiban, mert jelentősen fokozza az
ablakok párásodási hajlamát.
