Abarth Grande Punto 2010 Libretto Uso Manutenzione (in Italian)

190
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

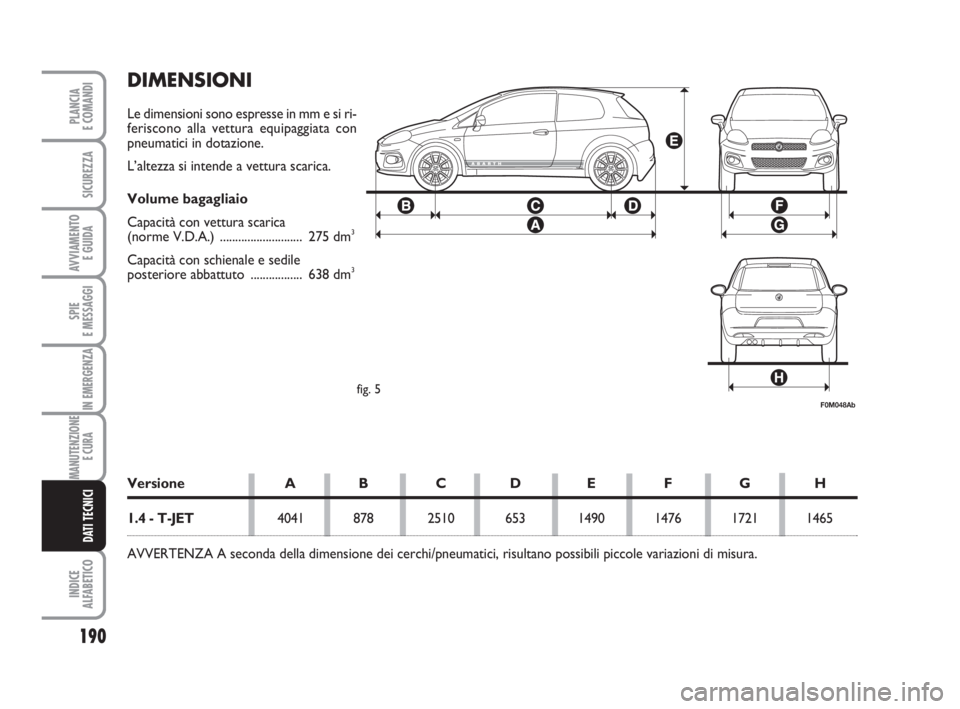

F0M048Abfig. 5
Versione A B C D E F G H
1.4 - T-JET4041 878 2510 653 1490 1476 1721 1465
AVVERTENZA A seconda della dimensione dei cerchi/pneumatici, risultano possibili piccole variazioni di misura.
DIMENSIONI
Le dimensioni sono espresse in mm e si ri-
feriscono alla vettura equipaggiata con
pneumatici in dotazione.
L’altezza si intende a vettura scarica.
Volume bagagliaio
Capacità con vettura scarica
(norme V.D.A.) ........................... 275 dm
3
Capacità con schienale e sedile
posteriore abbattuto ................. 638 dm3
181-196 Abarth IT:181-196 Abarth IT 20-05-2009 14:18 Pagina 190

191
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

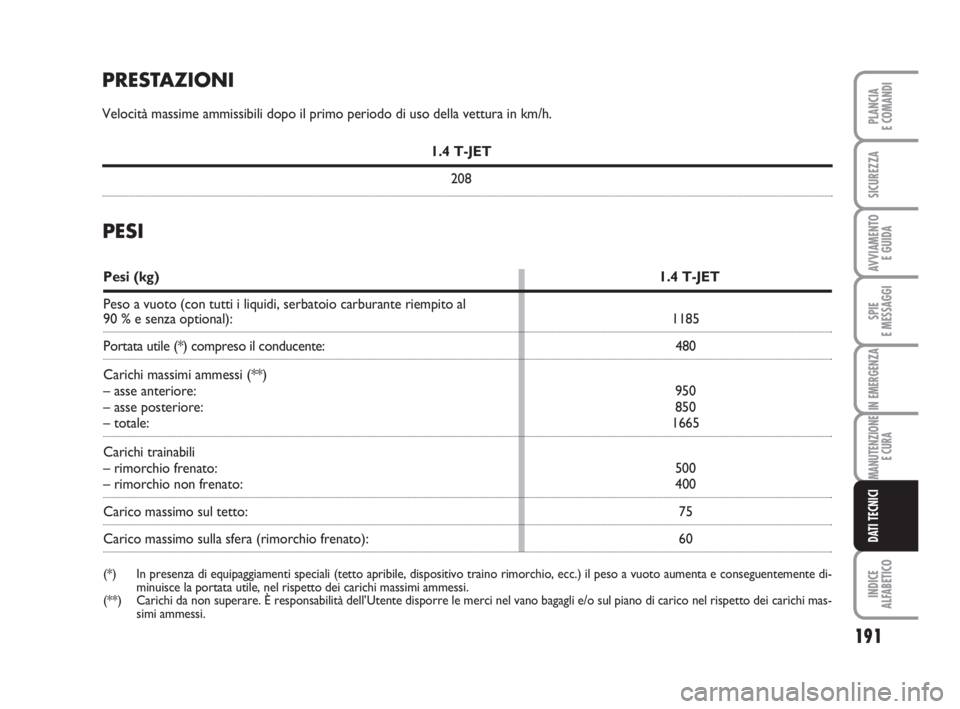

PRESTAZIONI
Velocità massime ammissibili dopo il primo periodo di uso della vettura in km/h.
1.4 T-JET
208
Pesi (kg)1.4 T-JET
Peso a vuoto (con tutti i liquidi, serbatoio carburante riempito al
90 % e senza optional): 1185
Portata utile (*) compreso il conducente: 480
Carichi massimi ammessi (**)
– asse anteriore:950
– asse posteriore:850
– totale: 1665
Carichi trainabili
– rimorchio frenato:500
– rimorchio non frenato: 400
Carico massimo sul tetto: 75
Carico massimo sulla sfera (rimorchio frenato): 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente di-
minuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi mas-
simi ammessi.
PESI
181-196 Abarth IT:181-196 Abarth IT 20-05-2009 14:18 Pagina 191

192
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
1.4 T-JET
45
5 ÷ 7
6
2,4
2,6
2
0,5
2,2

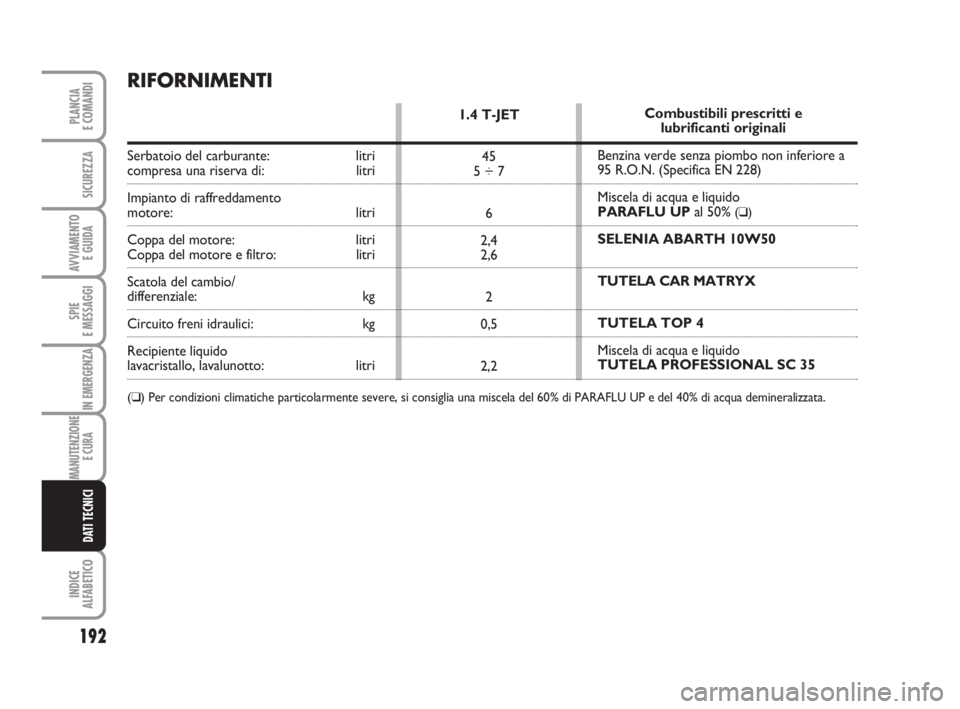

RIFORNIMENTI
Serbatoio del carburante: litricompresa una riserva di: litri
Impianto di raffreddamento
motore: litri
Coppa del motore: litri
Coppa del motore e filtro: litri
Scatola del cambio/
differenziale: kg
Circuito freni idraulici: kg
Recipiente liquido
lavacristallo, lavalunotto: litri
(❑) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
Combustibili prescritti e
lubrificanti originali
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN 228)
Miscela di acqua e liquido
PARAFLU UPal 50%
(❑)
SELENIA ABARTH 10W50
TUTELA CAR MATRYX
TUTELA TOP 4
Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35
181-196 Abarth IT:181-196 Abarth IT 20-05-2009 14:18 Pagina 192

193
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

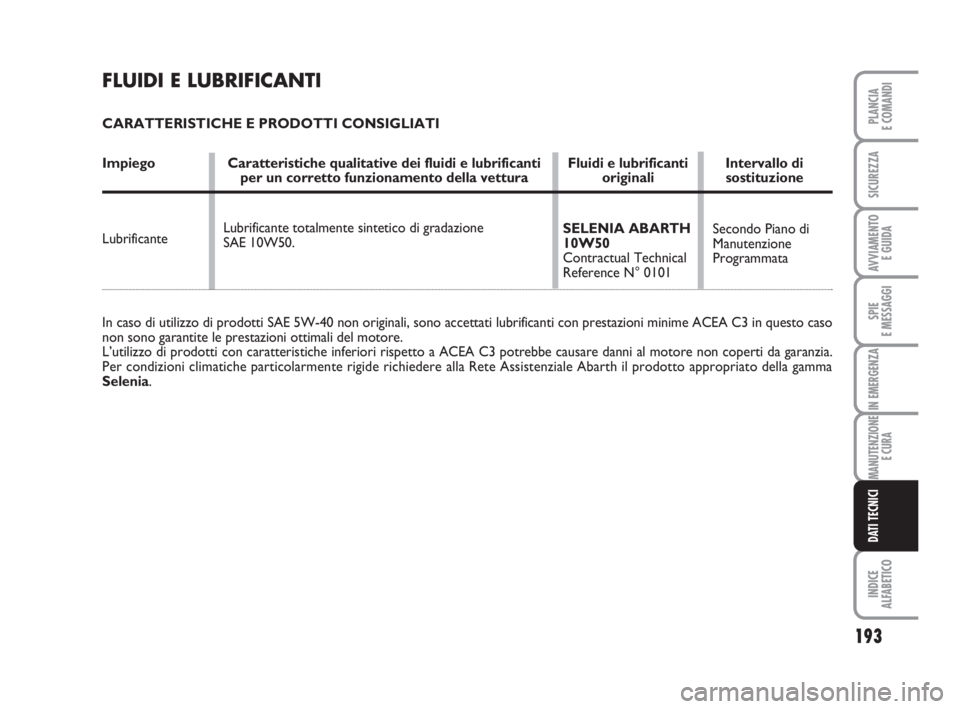

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Intervallo di
per un corretto funzionamento della vettura originali sostituzione
Lubrificante
In caso di utilizzo di prodotti SAE 5W-40 non originali, sono accettati lubrificanti con prestazioni minime ACEA C3 in questo caso
non sono garantite le prestazioni ottimali del motore.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA C3 potrebbe causare danni al motore non coperti da garanzia.
Per condizioni climatiche particolarmente rigide richiedere alla Rete Assistenziale Abarth il prodotto appropriato della gamma
Selenia.Secondo Piano di
Manutenzione
Programmata Lubrificante totalmente sintetico di gradazione
SAE 10W50. SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101
181-196 Abarth IT:181-196 Abarth IT 20-05-2009 14:18 Pagina 193

194
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

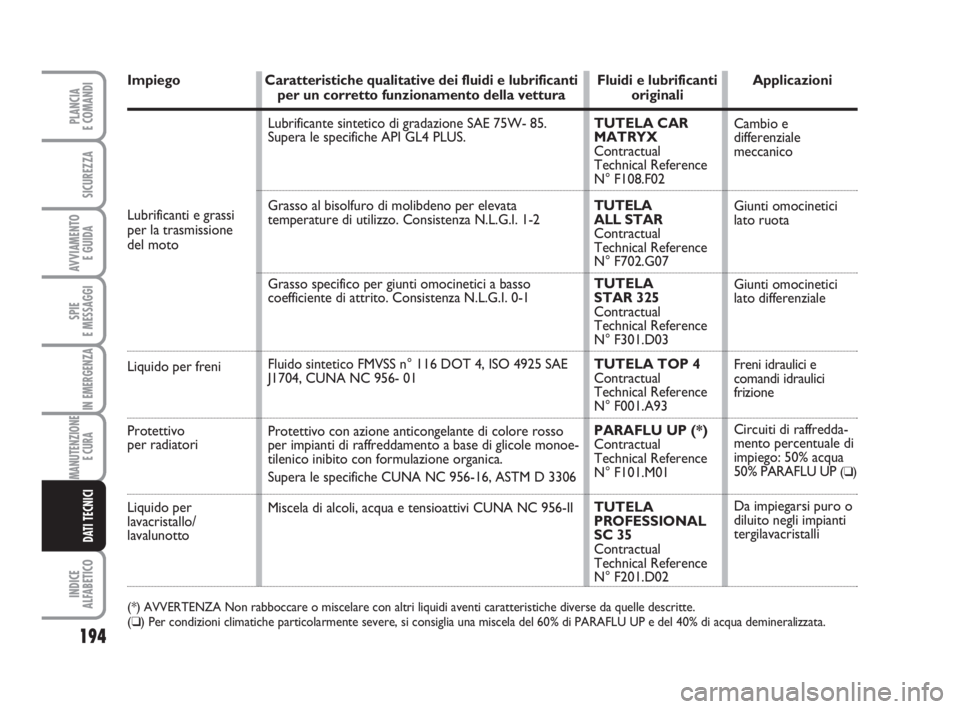

Lubrificanti e grassi
per la trasmissione
del moto Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Applicazioni
per un corretto funzionamento della vettura originali
Liquido per freni
Protettivo
per radiatori
Liquido per
lavacristallo/
lavalunotto
(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(❑) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
Lubrificante sintetico di gradazione SAE 75W- 85.
Supera le specifiche API GL4 PLUS.
Grasso al bisolfuro di molibdeno per elevata
temperature di utilizzo. Consistenza N.L.G.I. 1-2
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza N.L.G.I. 0-1
Fluido sintetico FMVSS n° 116 DOT 4, ISO 4925 SAE
J1704, CUNA NC 956- 01
Protettivo con azione anticongelante di colore rosso
per impianti di raffreddamento a base di glicole monoe-
tilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Miscela di alcoli, acqua e tensioattivi CUNA NC 956-IITUTELA CAR
MATRYX
Contractual
Technical Reference
N° F108.F02
TUTELA
ALL STAR
Contractual
Technical Reference
N° F702.G07
TUTELA
STAR 325
Contractual
Technical Reference
N° F301.D03
TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93
PARAFLU UP (*)
Contractual
Technical Reference
N° F101.M01
TUTELA
PROFESSIONAL
SC 35
Contractual
Technical Reference
N° F201.D02Cambio e
differenziale
meccanico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Freni idraulici e
comandi idraulici
frizione
Circuiti di raffredda-
mento percentuale di
impiego: 50% acqua
50% PARAFLU UP
(❑)
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
181-196 Abarth IT:181-196 Abarth IT 20-05-2009 14:18 Pagina 194

195
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
❒ciclo extraurbano: viene effettuata una
guida che simula l’utilizzo di circolazio-
ne extraurbana della vettura con fre-
quenti accelerazioni in tutte le marce;
la velocità di percorrenza varia da 0 a
120 km/h;
❒consumo combinato: viene determina-
to con una ponderazione di circa il 37%
del ciclo urbano e di circa il 63% del ci-
clo extraurbano.

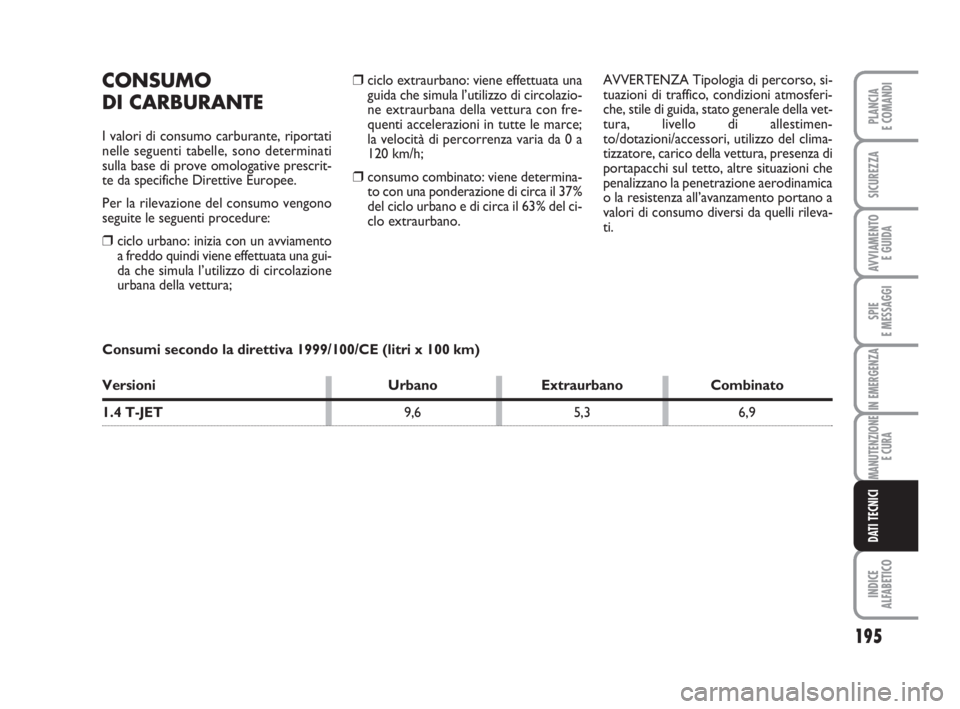

CONSUMO
DI CARBURANTE
I valori di consumo carburante, riportati
nelle seguenti tabelle, sono determinati
sulla base di prove omologative prescrit-
te da specifiche Direttive Europee.
Per la rilevazione del consumo vengono
seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento
a freddo quindi viene effettuata una gui-
da che simula l’utilizzo di circolazione
urbana della vettura;AVVERTENZA Tipologia di percorso, si-
tuazioni di traffico, condizioni atmosferi-
che, stile di guida, stato generale della vet-
tura, livello di allestimen-
to/dotazioni/accessori, utilizzo del clima-
tizzatore, carico della vettura, presenza di
portapacchi sul tetto, altre situazioni che
penalizzano la penetrazione aerodinamica
o la resistenza all’avanzamento portano a
valori di consumo diversi da quelli rileva-
ti.
Consumi secondo la direttiva 1999/100/CE (litri x 100 km)
Versioni Urbano Extraurbano Combinato
1.4 T-JET9,6 5,3 6,9
181-196 Abarth IT:181-196 Abarth IT 20-05-2009 14:18 Pagina 195

196
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

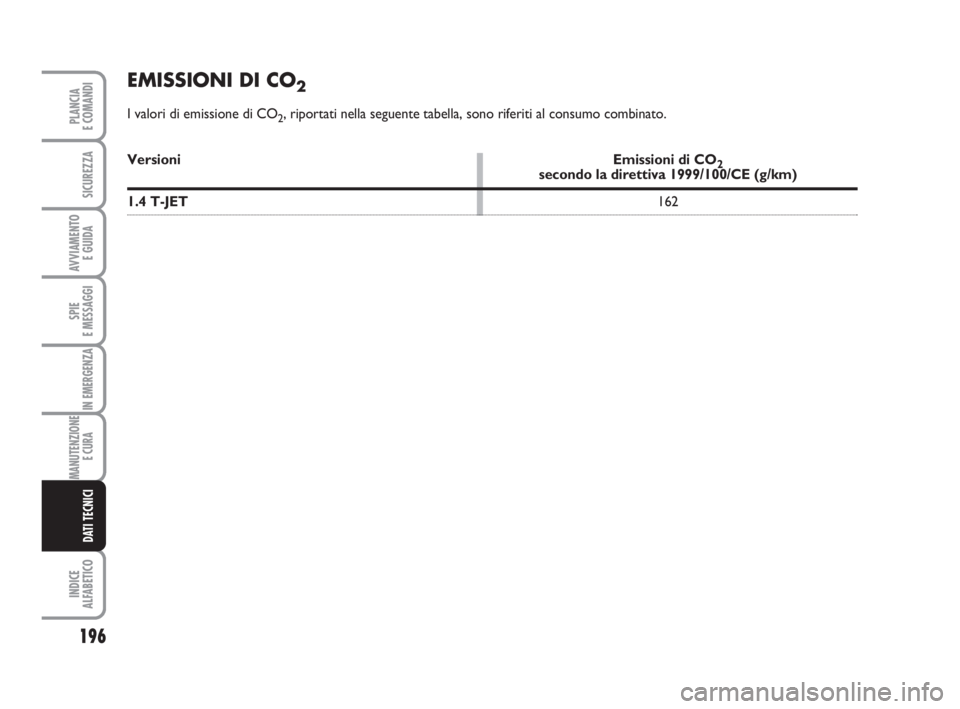

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
Versioni Emissioni di CO
2secondo la direttiva 1999/100/CE (g/km)
1.4 T-JET162
181-196 Abarth IT:181-196 Abarth IT 20-05-2009 14:18 Pagina 196

197
SPIE
E MESSAGGI
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

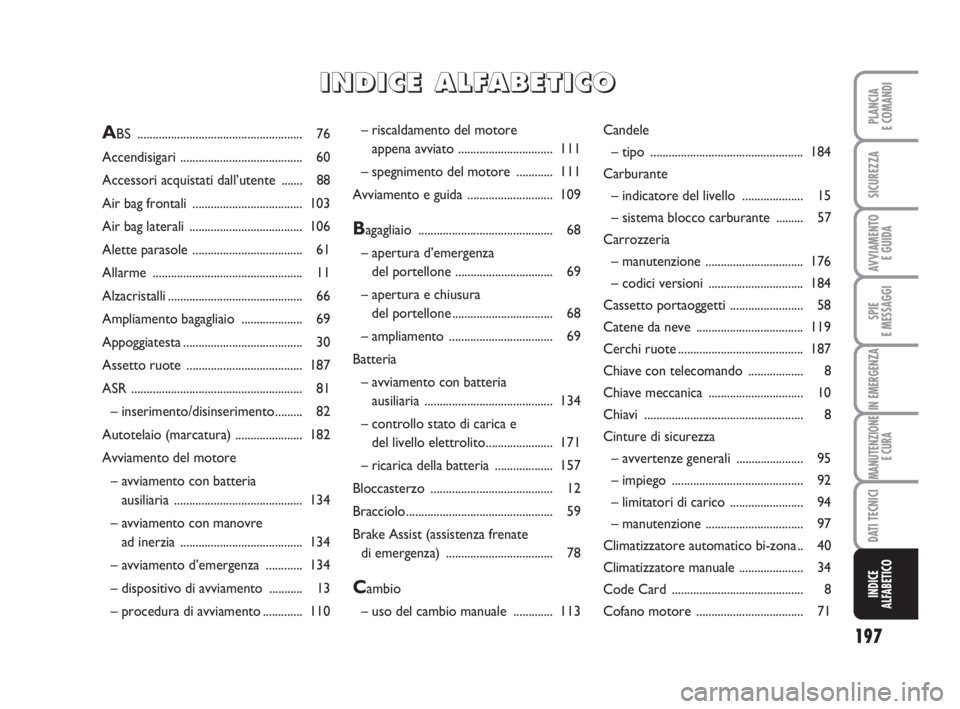

INDICE
ALFABETICO
– riscaldamento del motore
appena avviato ............................... 111
– spegnimento del motore ............ 111
Avviamento e guida ............................ 109
Bagagliaio ............................................ 68
– apertura d’emergenza
del portellone ................................ 69
– apertura e chiusura
del portellone ................................. 68
– ampliamento .................................. 69
Batteria
– avviamento con batteria
ausiliaria .......................................... 134
– controllo stato di carica e
del livello elettrolito...................... 171
– ricarica della batteria ................... 157
Bloccasterzo ........................................ 12
Bracciolo................................................ 59
Brake Assist (assistenza frenate
di emergenza) ................................... 78
Cambio
– uso del cambio manuale ............. 113Candele
– tipo .................................................. 184
Carburante
– indicatore del livello .................... 15
– sistema blocco carburante ......... 57
Carrozzeria
– manutenzione ................................ 176
– codici versioni ............................... 184
Cassetto portaoggetti ........................ 58
Catene da neve ................................... 119
Cerchi ruote......................................... 187
Chiave con telecomando .................. 8
Chiave meccanica ............................... 10
Chiavi .................................................... 8
Cinture di sicurezza
– avvertenze generali ...................... 95
– impiego ........................................... 92
– limitatori di carico ........................ 94
– manutenzione ................................ 97
Climatizzatore automatico bi-zona .. 40
Climatizzatore manuale ..................... 34
Code Card ........................................... 8
Cofano motore ................................... 71
ABS ...................................................... 76
Accendisigari ........................................ 60
Accessori acquistati dall’utente ....... 88
Air bag frontali .................................... 103
Air bag laterali ..................................... 106
Alette parasole .................................... 61
Allarme ................................................. 11
Alzacristalli............................................ 66
Ampliamento bagagliaio .................... 69
Appoggiatesta....................................... 30
Assetto ruote ...................................... 187
ASR ........................................................ 81
– inserimento/disinserimento......... 82
Autotelaio (marcatura) ...................... 182
Avviamento del motore
– avviamento con batteria
ausiliaria .......................................... 134
– avviamento con manovre
ad inerzia ........................................ 134
– avviamento d’emergenza ............ 134
– dispositivo di avviamento ........... 13
– procedura di avviamento ............. 110
I I
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
E E
T T
I I
C C
O O
197-204 Abarth IT:197-208 Abarth IT 20-05-2009 14:18 Pagina 197

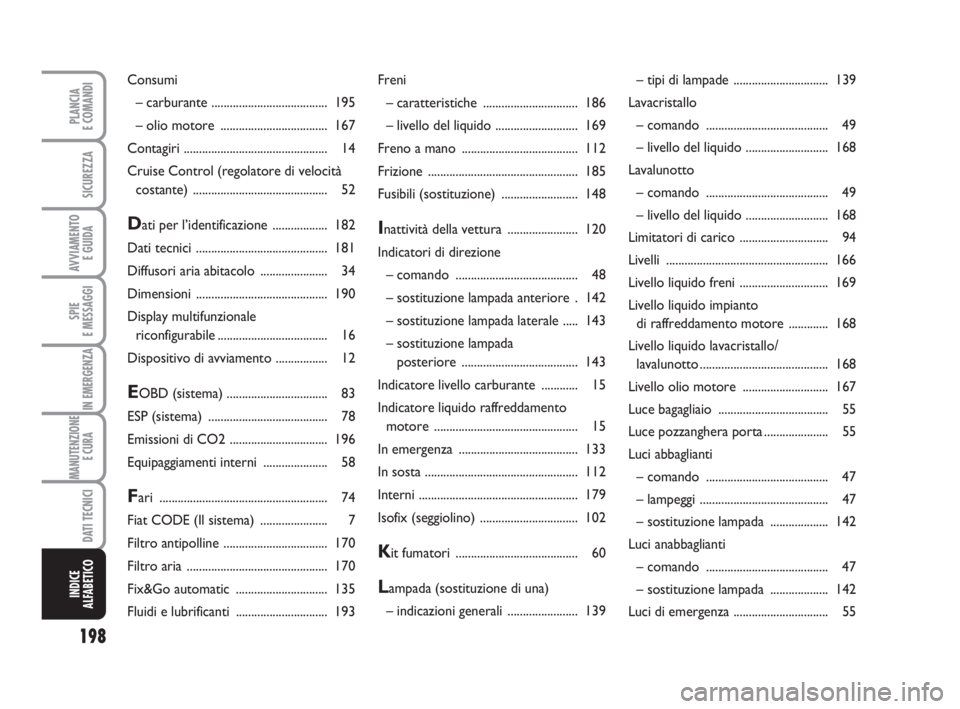

198
SPIE
E MESSAGGI
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
Freni
– caratteristiche ............................... 186
– livello del liquido ........................... 169
Freno a mano ...................................... 112
Frizione ................................................. 185
Fusibili (sostituzione) ......................... 148
Inattività della vettura ....................... 120
Indicatori di direzione
– comando ........................................ 48
– sostituzione lampada anteriore . 142
– sostituzione lampada laterale ..... 143
– sostituzione lampada
posteriore ...................................... 143
Indicatore livello carburante ............ 15
Indicatore liquido raffreddamento
motore ............................................... 15
In emergenza ....................................... 133
In sosta .................................................. 112
Interni .................................................... 179
Isofix (seggiolino) ................................ 102
Kit fumatori ........................................ 60
Lampada (sostituzione di una)
– indicazioni generali ....................... 139– tipi di lampade ............................... 139
Lavacristallo
– comando ........................................ 49
– livello del liquido ........................... 168
Lavalunotto
– comando ........................................ 49
– livello del liquido ........................... 168
Limitatori di carico ............................. 94
Livelli ..................................................... 166
Livello liquido freni ............................. 169
Livello liquido impianto
di raffreddamento motore ............. 168
Livello liquido lavacristallo/
lavalunotto.......................................... 168
Livello olio motore ............................ 167
Luce bagagliaio .................................... 55
Luce pozzanghera porta ..................... 55
Luci abbaglianti
– comando ........................................ 47
– lampeggi .......................................... 47
– sostituzione lampada ................... 142
Luci anabbaglianti
– comando ........................................ 47
– sostituzione lampada ................... 142
Luci di emergenza ............................... 55 Consumi
– carburante ...................................... 195
– olio motore ................................... 167
Contagiri ............................................... 14
Cruise Control (regolatore di velocità
costante) ............................................ 52
Dati per l’identificazione .................. 182
Dati tecnici ........................................... 181
Diffusori aria abitacolo ...................... 34
Dimensioni ........................................... 190
Display multifunzionale
riconfigurabile.................................... 16
Dispositivo di avviamento ................. 12
EOBD (sistema) ................................. 83
ESP (sistema) ....................................... 78
Emissioni di CO2 ................................ 196
Equipaggiamenti interni ..................... 58
Fari ....................................................... 74
Fiat CODE (Il sistema) ...................... 7
Filtro antipolline .................................. 170
Filtro aria .............................................. 170
Fix&Go automatic .............................. 135
Fluidi e lubrificanti .............................. 193
197-204 Abarth IT:197-208 Abarth IT 20-05-2009 14:18 Pagina 198

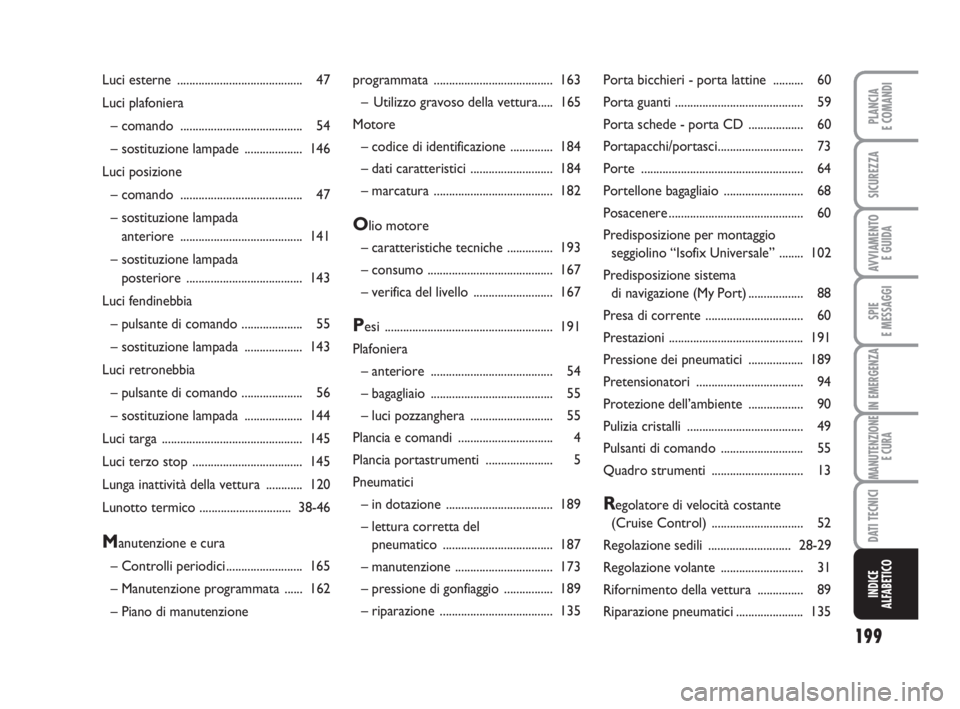

199
SPIE
E MESSAGGI
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
programmata ....................................... 163
– Utilizzo gravoso della vettura..... 165
Motore
– codice di identificazione .............. 184
– dati caratteristici ........................... 184
– marcatura ....................................... 182
Olio motore
– caratteristiche tecniche ............... 193
– consumo ......................................... 167
– verifica del livello .......................... 167
Pesi ....................................................... 191
Plafoniera
– anteriore ........................................ 54
– bagagliaio ........................................ 55
– luci pozzanghera ........................... 55
Plancia e comandi ............................... 4
Plancia portastrumenti ...................... 5
Pneumatici
– in dotazione ................................... 189
– lettura corretta del
pneumatico .................................... 187
– manutenzione ................................ 173
– pressione di gonfiaggio ................ 189
– riparazione ..................................... 135Porta bicchieri - porta lattine .......... 60
Porta guanti .......................................... 59
Porta schede - porta CD .................. 60
Portapacchi/portasci............................ 73
Porte ..................................................... 64
Portellone bagagliaio .......................... 68
Posacenere............................................ 60
Predisposizione per montaggio
seggiolino “Isofix Universale” ........ 102
Predisposizione sistema
di navigazione (My Port) .................. 88
Presa di corrente ................................ 60
Prestazioni ............................................ 191
Pressione dei pneumatici .................. 189
Pretensionatori ................................... 94
Protezione dell’ambiente .................. 90
Pulizia cristalli ...................................... 49
Pulsanti di comando ........................... 55
Quadro strumenti .............................. 13
Regolatore di velocità costante
(Cruise Control) .............................. 52
Regolazione sedili ...........................28-29
Regolazione volante ........................... 31
Rifornimento della vettura ............... 89
Riparazione pneumatici ...................... 135 Luci esterne ......................................... 47
Luci plafoniera
– comando ........................................ 54
– sostituzione lampade ................... 146
Luci posizione
– comando ........................................ 47
– sostituzione lampada
anteriore ........................................ 141
– sostituzione lampada
posteriore ...................................... 143
Luci fendinebbia
– pulsante di comando .................... 55
– sostituzione lampada ................... 143
Luci retronebbia
– pulsante di comando .................... 56
– sostituzione lampada ................... 144
Luci targa .............................................. 145
Luci terzo stop .................................... 145
Lunga inattività della vettura ............ 120
Lunotto termico ..............................38-46
Manutenzione e cura
– Controlli periodici......................... 165
– Manutenzione programmata ...... 162
– Piano di manutenzione
197-204 Abarth IT:197-208 Abarth IT 20-05-2009 14:18 Pagina 199
