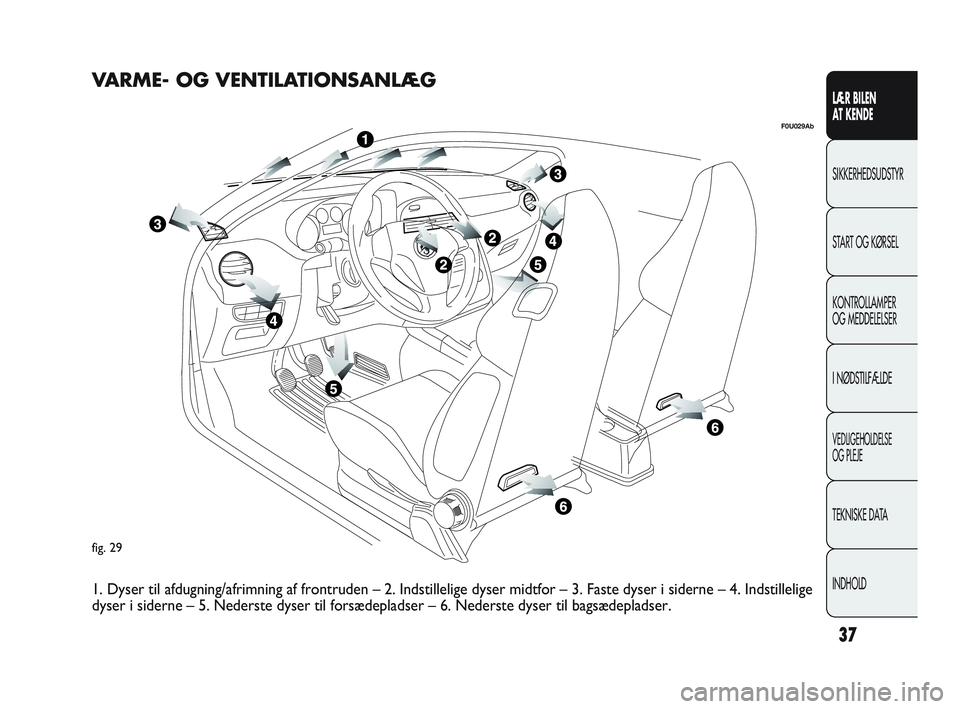

VARME- OG VENTILATIONSANLÆG
1. Dyser til afdugning/afrimning af frontruden – 2. Indstillelige dys\
er midtfor – 3. Faste dyser i siderne – 4. Indstillelige
dyser i siderne – 5. Nederste dyser til forsædepladser – 6. Ned\
erste dyser til bagsædepladser.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 37

38
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32

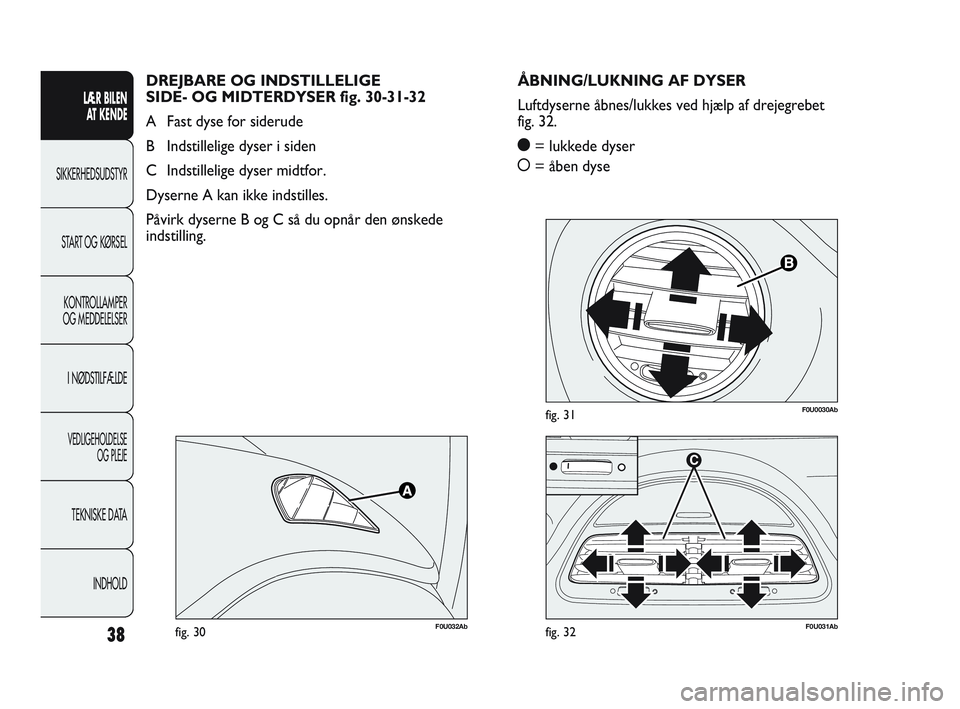

ÅBNING/LUKNING AF DYSER
Luftdyserne åbnes/lukkes ved hjælp af drejegrebet
fig. 32.
ç= lukkede dyser
å = åben dyse
DREJBARE OG INDSTILLELIGE
SIDE- OG MIDTERDYSER fig. 30-31-32
A Fast dyse for siderude
B Indstillelige dyser i siden
C Indstillelige dyser midtfor.
Dyserne A kan ikke indstilles.
Påvirk dyserne B og C så du opnår den ønskede
indstilling.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 38

39
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

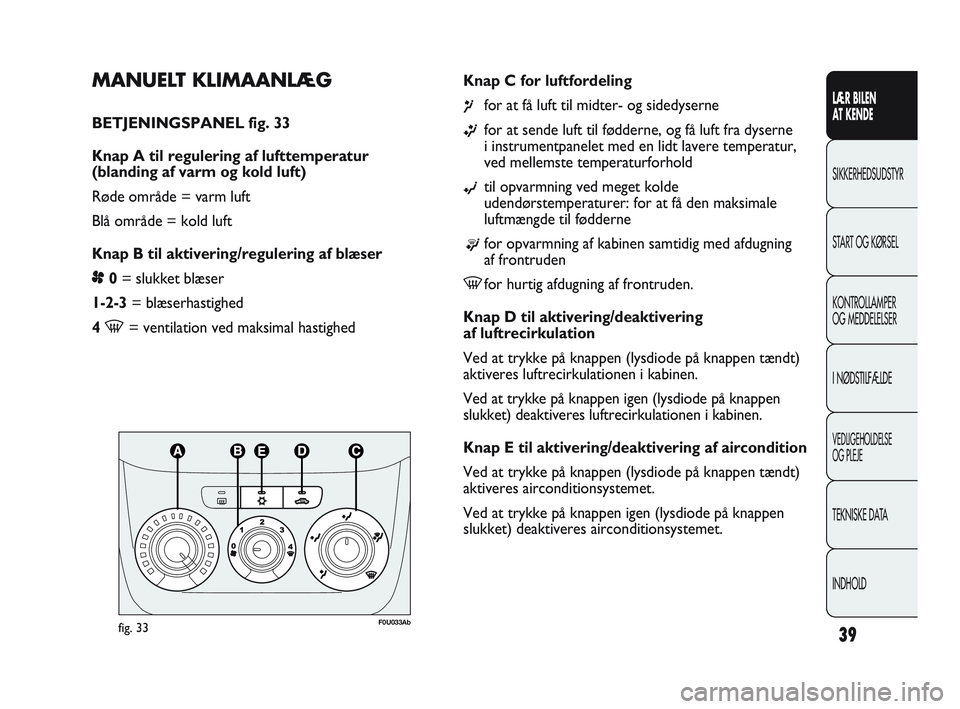

MANUELT KLIMAANLÆG
BETJENINGSPANEL fig. 33
Knap A til regulering af lufttemperatur
(blanding af varm og kold luft)
Røde område = varm luft
Blå område = kold luft
Knap B til aktivering/regulering af blæser
p 0= slukket blæser
1-2-3 = blæserhastighed
4
-= ventilation ved maksimal hastighed Knap C for luftfordeling
¶for at få luft til midter- og sidedyserne
ßfor at sende luft til fødderne, og få luft fra dyserne
i instrumentpanelet med en lidt lavere temperatur,
ved mellemste temperaturforhold
©til opvarmning ved meget kolde
udendørstemperaturer: for at få den maksimale
luftmængde til fødderne
®for opvarmning af kabinen samtidig med afdugning
af frontruden
-for hurtig afdugning af frontruden.
Knap D til aktivering/deaktivering
af luftrecirkulation
Ved at trykke på knappen (lysdiode på knappen tændt)
aktiveres luftrecirkulationen i kabinen.
Ved at trykke på knappen igen (lysdiode på knappen
slukket) deaktiveres luftrecirkulationen i kabinen.
Knap E til aktivering/deaktivering af aircondition
Ved at trykke på knappen (lysdiode på knappen tændt)
aktiveres airconditionsystemet.
Ved at trykke på knappen igen (lysdiode på knappen
slukket) deaktiveres airconditionsystemet.
fig. 33F0U033Ab
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 39

40
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD

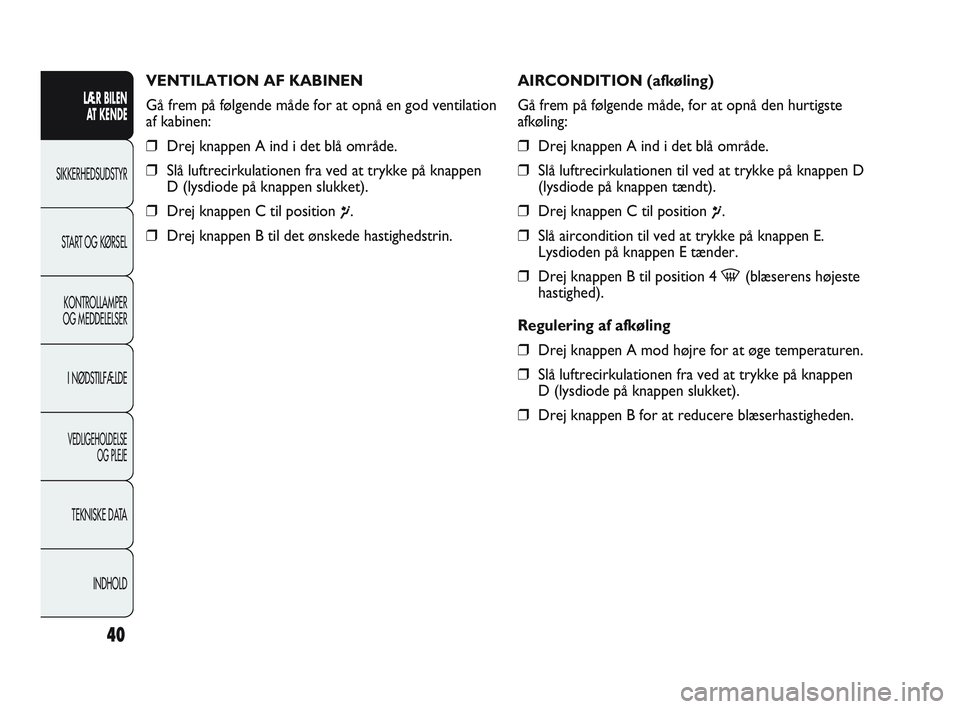

VENTILATION AF KABINEN
Gå frem på følgende måde for at opnå en god ventilation
af kabinen:
❒Drej knappen A ind i det blå område.
❒ Slå luftrecirkulationen fra ved at trykke på knappen
D (lysdiode på knappen slukket).
❒ Drej knappen C til position
¶.
❒ Drej knappen B til det ønskede hastighedstrin. AIRCONDITION (afkøling)
Gå frem på følgende måde, for at opnå den hurtigste
afkøling:
❒
Drej knappen A ind i det blå område.
❒ Slå luftrecirkulationen til ved at trykke på knappen D
(lysdiode på knappen tændt).
❒ Drej knappen C til position ¶.
❒ Slå aircondition til ved at trykke på knappen E.
Lysdioden på knappen E tænder.
❒ Drej knappen B til position 4
-(blæserens højeste
hastighed).
Regulering af afkøling
❒ Drej knappen A mod højre for at øge temperaturen.
❒ Slå luftrecirkulationen fra ved at trykke på knappen
D (lysdiode på knappen slukket).
❒ Drej knappen B for at reducere blæserhastigheden.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 40

41
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

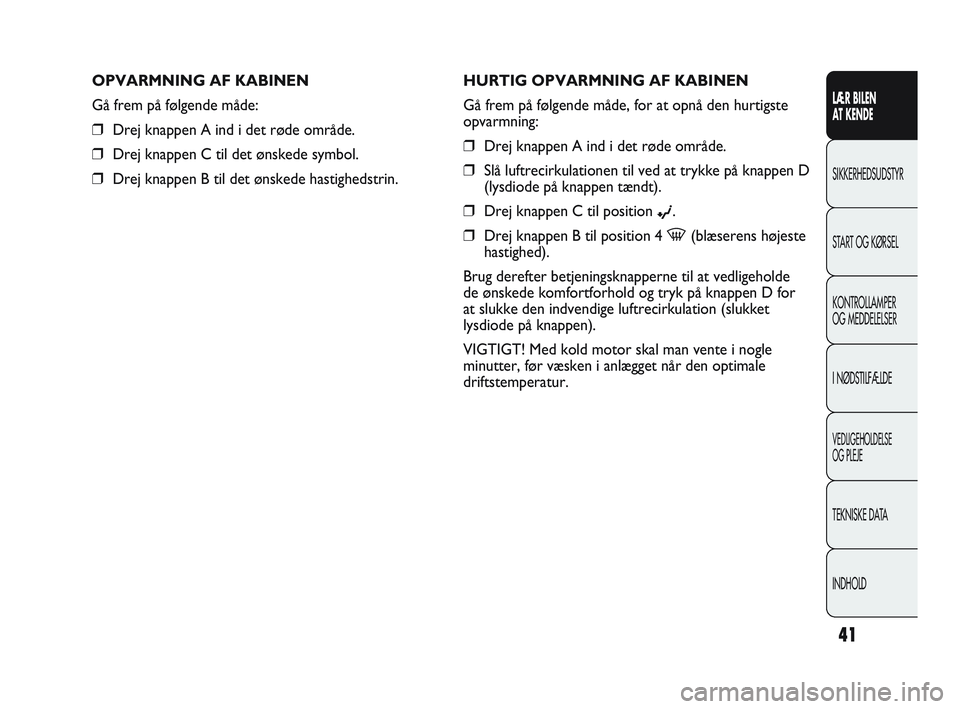

HURTIG OPVARMNING AF KABINEN
Gå frem på følgende måde, for at opnå den hurtigste
opvarmning:
❒ Drej knappen A ind i det røde område.
❒ Slå luftrecirkulationen til ved at trykke på knappen D
(lysdiode på knappen tændt).
❒ Drej knappen C til position
©.
❒ Drej knappen B til position 4
-(blæserens højeste
hastighed).
Brug derefter betjeningsknapperne til at vedligeholde
de ønskede komfortforhold og tryk på knappen D for
at slukke den indvendige luftrecirkulation (slukket
lysdiode på knappen).
VIGTIGT! Med kold motor skal man vente i nogle
minutter, før væsken i anlægget når den optimale
driftstemperatur.
OPVARMNING AF KABINEN
Gå frem på følgende måde:
❒
Drej knappen A ind i det røde område.
❒ Drej knappen C til det ønskede symbol.
❒ Drej knappen B til det ønskede hastighedstrin.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 41

42

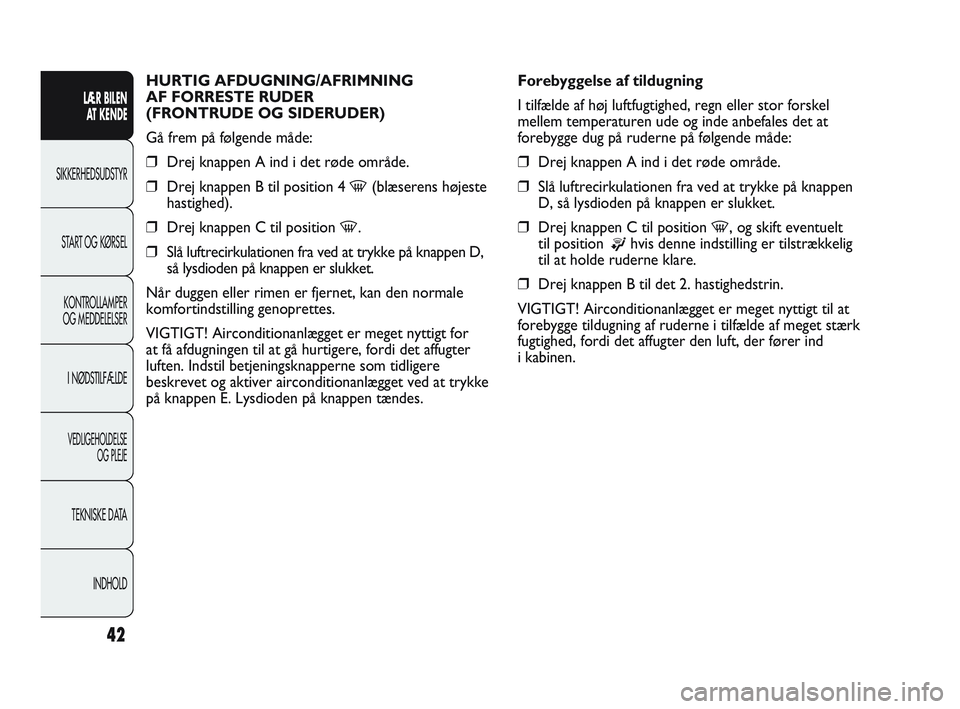

HURTIG AFDUGNING/AFRIMNING
AF FORRESTE RUDER
(FRONTRUDE OG SIDERUDER)
Gå frem på følgende måde:
❒Drej knappen A ind i det røde område.
❒ Drej knappen B til position 4
-(blæserens højeste
hastighed).
❒ Drej knappen C til position
-.
❒ Slå luftrecirkulationen fra ved at trykke på knappen D,
så lysdioden på knappen er slukket.
Når duggen eller rimen er fjernet, kan den normale
komfortindstilling genoprettes.
VIGTIGT! Airconditionanlægget er meget nyttigt for
at få afdugningen til at gå hurtigere, fordi det affugter
luften. Indstil betjeningsknapperne som tidligere
beskrevet og aktiver airconditionanlægget ved at trykke
på knappen E. Lysdioden på knappen tændes. Forebyggelse af tildugning
I tilfælde af høj luftfugtighed, regn eller stor forskel
mellem temperaturen ude og inde anbefales det at
forebygge dug på ruderne på følgende måde:
❒
Drej knappen A ind i det røde område.
❒ Slå luftrecirkulationen fra ved at trykke på knappen
D, så lysdioden på knappen er slukket.
❒ Drej knappen C til position -, og skift eventuelt
til position
®hvis denne indstilling er tilstrækkelig
til at holde ruderne klare.
❒ Drej knappen B til det 2. hastighedstrin.
VIGTIGT! Airconditionanlægget er meget nyttigt til at
forebygge tildugning af ruderne i tilfælde af meget stærk
fugtighed, fordi det affugter den luft, der fører ind
i kabinen.
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 42

43
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

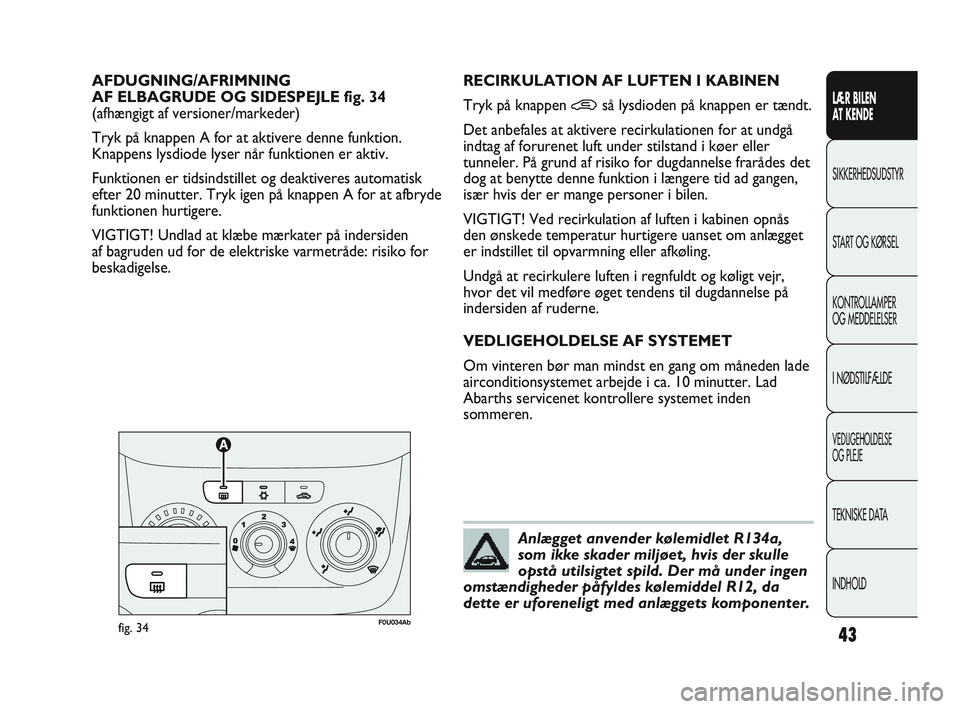

AFDUGNING/AFRIMNING
AF ELBAGRUDE OG SIDESPEJLE fig. 34
(afhængigt af versioner/markeder)
Tryk på knappen A for at aktivere denne funktion.
Knappens lysdiode lyser når funktionen er aktiv.
Funktionen er tidsindstillet og deaktiveres automatisk
efter 20 minutter. Tryk igen på knappen A for at afbryde
funktionen hurtigere.
VIGTIGT! Undlad at klæbe mærkater på indersiden
af bagruden ud for de elektriske varmetråde: risiko for
beskadigelse. RECIRKULATION AF LUFTEN I KABINEN
Tryk på knappen
•så lysdioden på knappen er tændt.
Det anbefales at aktivere recirkulationen for at undgå
indtag af forurenet luft under stilstand i køer eller
tunneler. På grund af risiko for dugdannelse frarådes det
dog at benytte denne funktion i længere tid ad gangen,
især hvis der er mange personer i bilen.
VIGTIGT! Ved recirkulation af luften i kabinen opnås
den ønskede temperatur hurtigere uanset om anlægget
er indstillet til opvarmning eller afkøling.
Undgå at recirkulere luften i regnfuldt og køligt vejr,
hvor det vil medføre øget tendens til dugdannelse på
indersiden af ruderne.
VEDLIGEHOLDELSE AF SYSTEMET
Om vinteren bør man mindst en gang om måneden lade
airconditionsystemet arbejde i ca. 10 minutter. Lad
Abarths servicenet kontrollere systemet inden
sommeren.
Anlægget anvender kølemidlet R134a,
som ikke skader miljøet, hvis der skulle
opstå utilsigtet spild. Der må under ingen
omstændigheder påfyldes kølemiddel R12, da
dette er uforeneligt med anlæggets komponenter.
fig. 34F0U034Ab
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 43

44
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
D Knap til aktivering af funktionen MAX-DEF
(hurtig afrimning/afdugning af de forreste ruder)
E Knap til aktivering/deaktivering af elbagrude
F Knap til aktivering af funktionen MONO (tilpasning af indstillede temperaturer) og drejeknap til
temperaturregulering i passagersiden
G Knap til tænding/slukning af klimaanlæg
H Forøgelse/reduktion af blæserhastighed
I Knapper til valg af luftfordeling
L Knap til aktivering af funktionen AUTO (automatisk funktion) og knap til
temperaturregulering i førersiden
M Sensor for indvendig temperatur
START AF KLIMAANLÆG
Anlægget kan tændes ved at trykke på en hvilken som
helst knap. Det anbefales dog at indstille den ønskede
temperatur på displayet og derefter trykke på knappen
AUTO.
Klimaanlægget giver mulighed for at tilpasse
temperaturvalget i fører- og passagersiden med
en maksimal forskel på 7 °C.
Klimaanlæggets kompressor virker kun, når den
udvendige temperatur er over 4 °C.

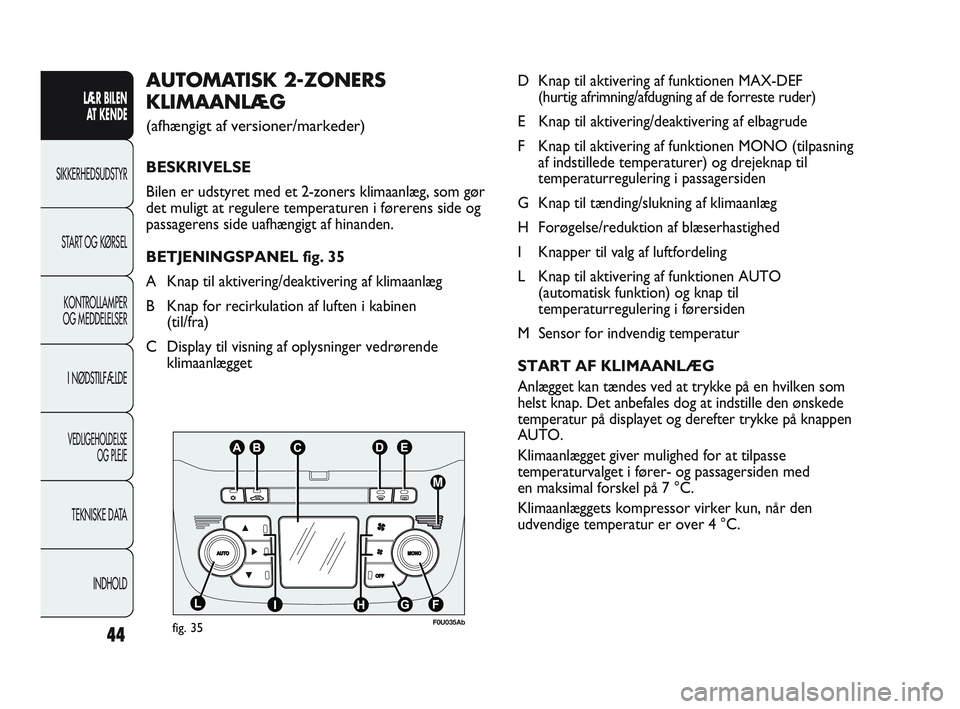

AUTOMATISK 2-ZONERS
KLIMAANLÆG
(afhængigt af versioner/markeder)
BESKRIVELSE
Bilen er udstyret med et 2-zoners klimaanlæg, som gør
det muligt at regulere temperaturen i førerens side og
passagerens side uafhængigt af hinanden.
BETJENINGSPANEL fig. 35
A Knap til aktivering/deaktivering af klimaanlæg
B Knap for recirkulation af luften i kabinen (til/fra)
C Display til visning af oplysninger vedrørende klimaanlægget
fig. 35F0U035Ab
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 44

45
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

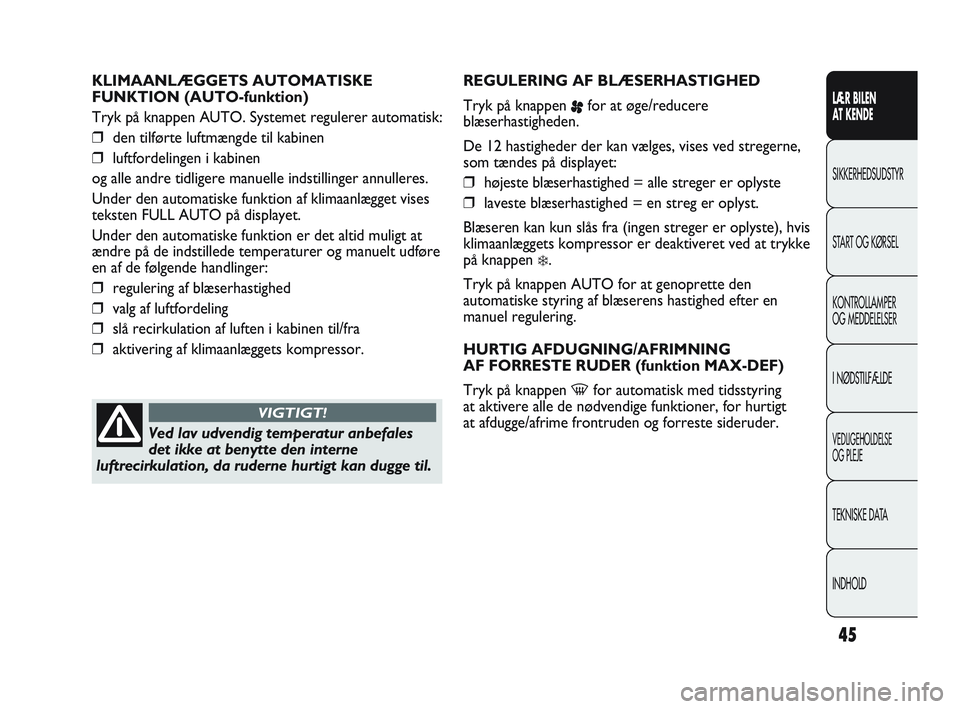

KLIMAANLÆGGETS AUTOMATISKE
FUNKTION (AUTO-funktion)
Tryk på knappen AUTO. Systemet regulerer automatisk:
❒ den tilførte luftmængde til kabinen
❒ luftfordelingen i kabinen
og alle andre tidligere manuelle indstillinger annulleres.
Under den automatiske funktion af klimaanlægget vises
teksten FULL AUTO på displayet.
Under den automatiske funktion er det altid muligt at
ændre på de indstillede temperaturer og manuelt udføre
en af de følgende handlinger:
❒ regulering af blæserhastighed
❒ valg af luftfordeling
❒ slå recirkulation af luften i kabinen til/fra
❒ aktivering af klimaanlæggets kompressor. REGULERING AF BLÆSERHASTIGHED
Tryk på knappen
pfor at øge/reducere
blæserhastigheden.
De 12 hastigheder der kan vælges, vises ved stregerne,
som tændes på displayet:
❒ højeste blæserhastighed = alle streger er oplyste
❒ laveste blæserhastighed = en streg er oplyst.
Blæseren kan kun slås fra (ingen streger er oplyste), hvis
klimaanlæggets kompressor er deaktiveret ved at trykke
på knappen
❄.
Tryk på knappen AUTO for at genoprette den
automatiske styring af blæserens hastighed efter en
manuel regulering.
HURTIG AFDUGNING/AFRIMNING
AF FORRESTE RUDER (funktion MAX-DEF)
Tryk på knappen
-for automatisk med tidsstyring
at aktivere alle de nødvendige funktioner, for hurtigt
at afdugge/afrime frontruden og forreste sideruder.
Ved lav udvendig temperatur anbefales
det ikke at benytte den interne
luftrecirkulation, da ruderne hurtigt kan dugge til.
VIGTIGT!
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 45

46
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD

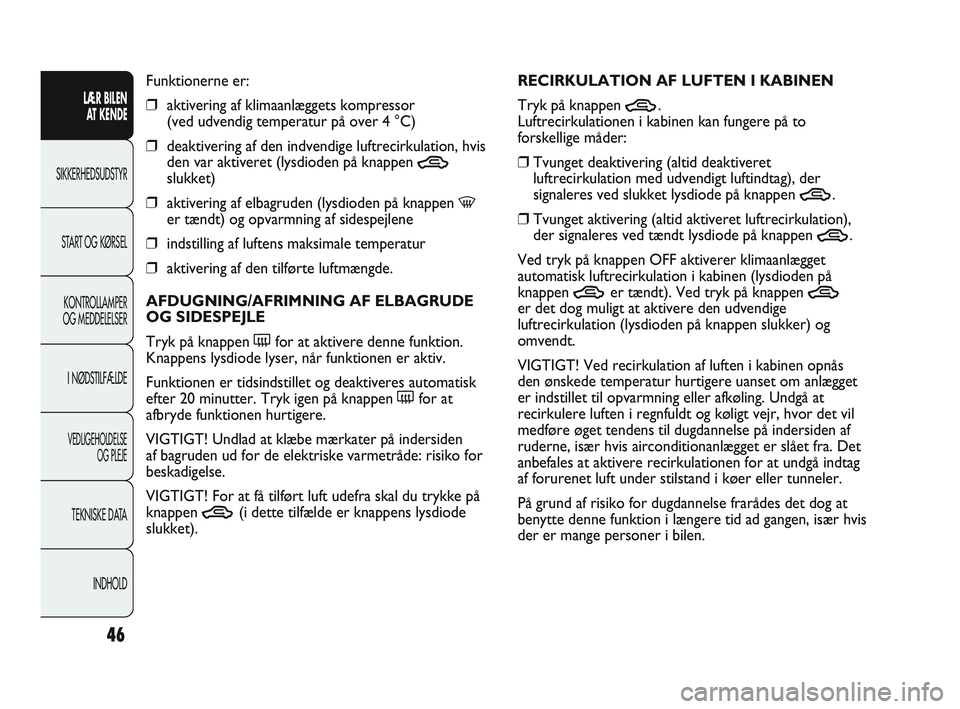

Funktionerne er:
❒aktivering af klimaanlæggets kompressor
(ved udvendig temperatur på over 4 °C)
❒ deaktivering af den indvendige luftrecirkulation, hvis
den var aktiveret (lysdioden på knappen
Tslukket)
❒ aktivering af elbagruden (lysdioden på knappen
-
er tændt) og opvarmning af sidespejlene
❒ indstilling af luftens maksimale temperatur
❒ aktivering af den tilførte luftmængde.
AFDUGNING/AFRIMNING AF ELBAGRUDE
OG SIDESPEJLE
Tryk på knappen (for at aktivere denne funktion.
Knappens lysdiode lyser, når funktionen er aktiv.
Funktionen er tidsindstillet og deaktiveres automatisk
efter 20 minutter. Tryk igen på knappen (for at
afbryde funktionen hurtigere.
VIGTIGT! Undlad at klæbe mærkater på indersiden
af bagruden ud for de elektriske varmetråde: risiko for
beskadigelse.
VIGTIGT! For at få tilført luft udefra skal du trykke på
knappen
T(i dette tilfælde er knappens lysdiode
slukket). RECIRKULATION AF LUFTEN I KABINEN
Tryk på knappen
T.
Luftrecirkulationen i kabinen kan fungere på to
forskellige måder:
❒ Tvunget deaktivering (altid deaktiveret
luftrecirkulation med udvendigt luftindtag), der
signaleres ved slukket lysdiode på knappen
T.
❒ Tvunget aktivering (altid aktiveret luftrecirkulation),
der signaleres ved tændt lysdiode på knappen
T.
Ved tryk på knappen OFF aktiverer klimaanlægget
automatisk luftrecirkulation i kabinen (lysdioden på
knappen
Ter tændt). Ved tryk på knappen Ter det dog muligt at aktivere den udvendige
luftrecirkulation (lysdioden på knappen slukker) og
omvendt.
VIGTIGT! Ved recirkulation af luften i kabinen opnås
den ønskede temperatur hurtigere uanset om anlægget
er indstillet til opvarmning eller afkøling. Undgå at
recirkulere luften i regnfuldt og køligt vejr, hvor det vil
medføre øget tendens til dugdannelse på indersiden af
ruderne, især hvis airconditionanlægget er slået fra. Det
anbefales at aktivere recirkulationen for at undgå indtag
af forurenet luft under stilstand i køer eller tunneler.
På grund af risiko for dugdannelse frarådes det dog at
benytte denne funktion i længere tid ad gangen, især hvis
der er mange personer i bilen.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 46
