Abarth Punto 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

27
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

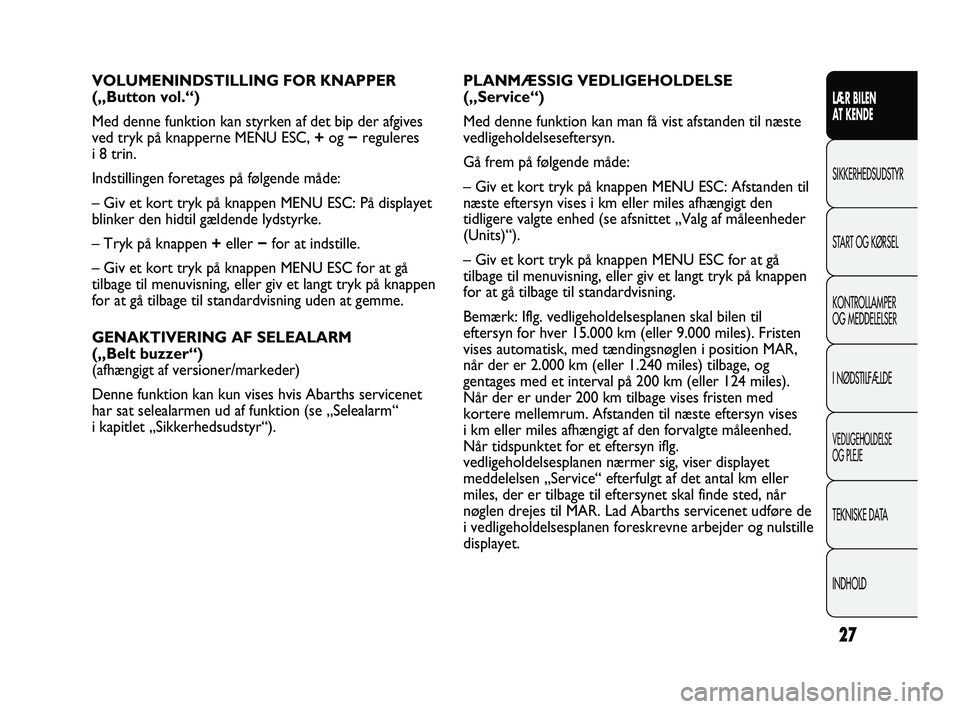

VOLUMENINDSTILLING FOR KNAPPER
(„Button vol.“)
Med denne funktion kan styrken af det bip der afgives
ved tryk på knapperne MENU ESC, +og −reguleres
i 8 trin.
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker den hidtil gældende lydstyrke.
– Tryk på knappen +eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
GENAKTIVERING AF SELEALARM
(„Belt buzzer“)
(afhængigt af versioner/markeder)
Denne funktion kan kun vises hvis Abarths servicenet
har sat selealarmen ud af funktion (se „Selealarm“
i kapitlet „Sikkerhedsudstyr“). PLANMÆSSIG VEDLIGEHOLDELSE
(„Service“)
Med denne funktion kan man få vist afstanden til næste
vedligeholdelseseftersyn.
Gå frem på følgende måde:
– Giv et kort tryk på knappen MENU ESC: Afstanden til
næste eftersyn vises i km eller miles afhængigt den
tidligere valgte enhed (se afsnittet „Valg af måleenheder
(Units)“).
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning.
Bemærk: Iflg. vedligeholdelsesplanen skal bilen til
eftersyn for hver 15.000 km (eller 9.000 miles). Fristen
vises automatisk, med tændingsnøglen i position MAR,
når der er 2.000 km (eller 1.240 miles) tilbage, og
gentages med et interval på 200 km (eller 124 miles).
Når der er under 200 km tilbage vises fristen med
kortere mellemrum. Afstanden til næste eftersyn vises
i km eller miles afhængigt af den forvalgte måleenhed.
Når tidspunktet for et eftersyn iflg.
vedligeholdelsesplanen nærmer sig, viser displayet
meddelelsen „Service“ efterfulgt af det antal km eller
miles, der er tilbage til eftersynet skal finde sted, når
nøglen drejes til MAR. Lad Abarths servicenet udføre de
i vedligeholdelsesplanen foreskrevne arbejder og nulstille
displayet.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 27

28
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD

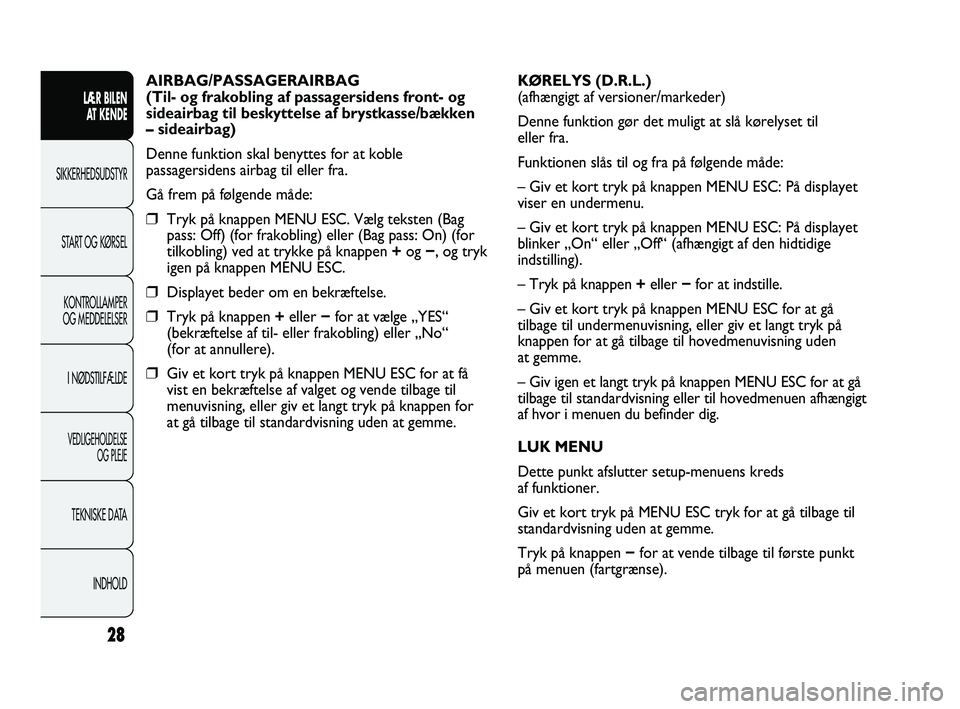

AIRBAG/PASSAGERAIRBAG
(Til- og frakobling af passagersidens front- og
sideairbag til beskyttelse af brystkasse/bækken
– sideairbag)
Denne funktion skal benyttes for at koble
passagersidens airbag til eller fra.
Gå frem på følgende måde:
❒Tryk på knappen MENU ESC. Vælg teksten (Bag
pass: Off) (for frakobling) eller (Bag pass: On) (for
tilkobling) ved at trykke på knappen +og −, og tryk
igen på knappen MENU ESC.
❒Displayet beder om en bekræftelse.
❒Tryk på knappen +eller −for at vælge „YES“
(bekræftelse af til- eller frakobling) eller „No“
(for at annullere).
❒Giv et kort tryk på knappen MENU ESC for at få
vist en bekræftelse af valget og vende tilbage til
menuvisning, eller giv et langt tryk på knappen for
at gå tilbage til standardvisning uden at gemme. KØRELYS (D.R.L.)
(afhængigt af versioner/markeder)
Denne funktion gør det muligt at slå kørelyset til
eller fra.
Funktionen slås til og fra på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
viser en undermenu.
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „On“ eller „Off“ (afhængigt af den hidtidige
indstilling).
– Tryk på knappen
+eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til undermenuvisning, eller giv et langt tryk på
knappen for at gå tilbage til hovedmenuvisning uden
at gemme.
– Giv igen et langt tryk på knappen MENU ESC for at gå
tilbage til standardvisning eller til hovedmenuen afhængigt
af hvor i menuen du befinder dig.
LUK MENU
Dette punkt afslutter setup-menuens kreds
af funktioner.
Giv et kort tryk på MENU ESC tryk for at gå tilbage til
standardvisning uden at gemme.
Tryk på knappen −for at vende tilbage til første punkt
på menuen (fartgrænse).
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 28

29

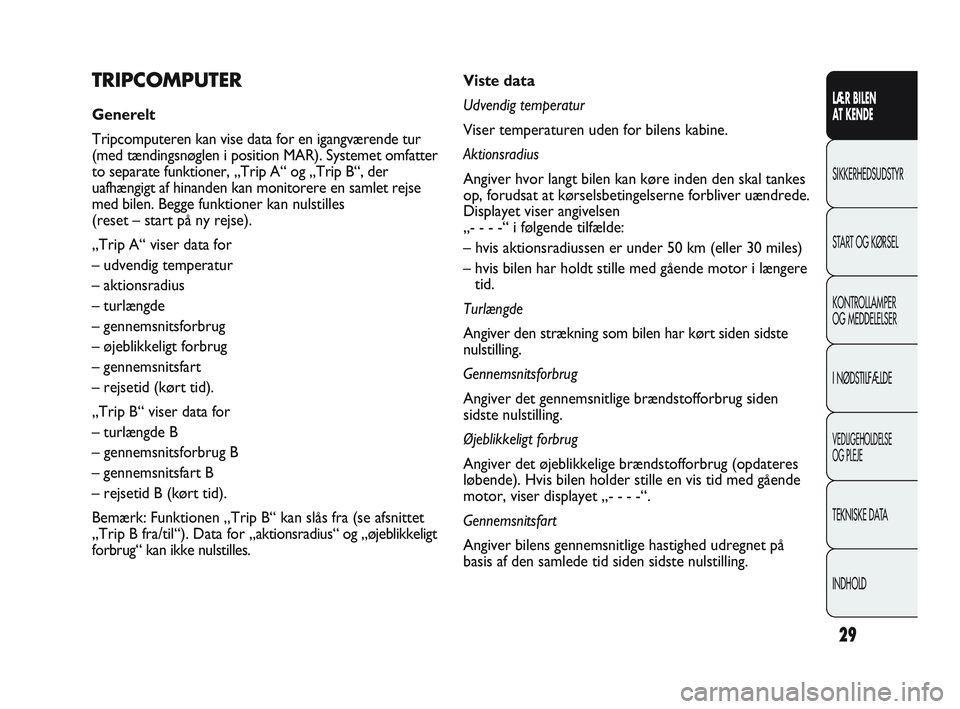

Viste data
Udvendig temperatur
Viser temperaturen uden for bilens kabine.
Aktionsradius
Angiver hvor langt bilen kan køre inden den skal tankes
op, forudsat at kørselsbetingelserne forbliver uændrede.
Displayet viser angivelsen
„- - - -“ i følgende tilfælde:
– hvis aktionsradiussen er under 50 km (eller 30 miles)
– hvis bilen har holdt stille med gående motor i længeretid.
Turlængde
Angiver den strækning som bilen har kørt siden sidste
nulstilling.
Gennemsnitsforbrug
Angiver det gennemsnitlige brændstofforbrug siden
sidste nulstilling.
Øjeblikkeligt forbrug
Angiver det øjeblikkelige brændstofforbrug (opdateres
løbende). Hvis bilen holder stille en vis tid med gående
motor, viser displayet „- - - -“.
Gennemsnitsfart
Angiver bilens gennemsnitlige hastighed udregnet på
basis af den samlede tid siden sidste nulstilling.TRIPCOMPUTER
Generelt
Tripcomputeren kan vise data for en igangværende tur
(med tændingsnøglen i position MAR). Systemet omfatter
to separate funktioner, „Trip A“ og „Trip B“, der
uafhængigt af hinanden kan monitorere en samlet rejse
med bilen. B egge funktioner kan nulstilles
(reset – start på ny rejse).
„Trip A“ viser data for
– udvendig temperatur
– aktionsradius
– turlængde
– gennemsnitsforbrug
– øjeblikkeligt forbrug
– gennemsnitsfart
– rejsetid (kørt tid).
„Trip B“ viser data for
– turlængde B
– gennemsnitsforbrug B
– gennemsnitsfart B
– rejsetid B (kørt tid).
Bemærk: Funktionen „Trip B“ kan slås fra (se afsnittet
„Trip B fra/til“). Data for „ aktionsradius“ og „øjeblikkeligt
forbrug“ kan ikke nulstilles.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 29

30

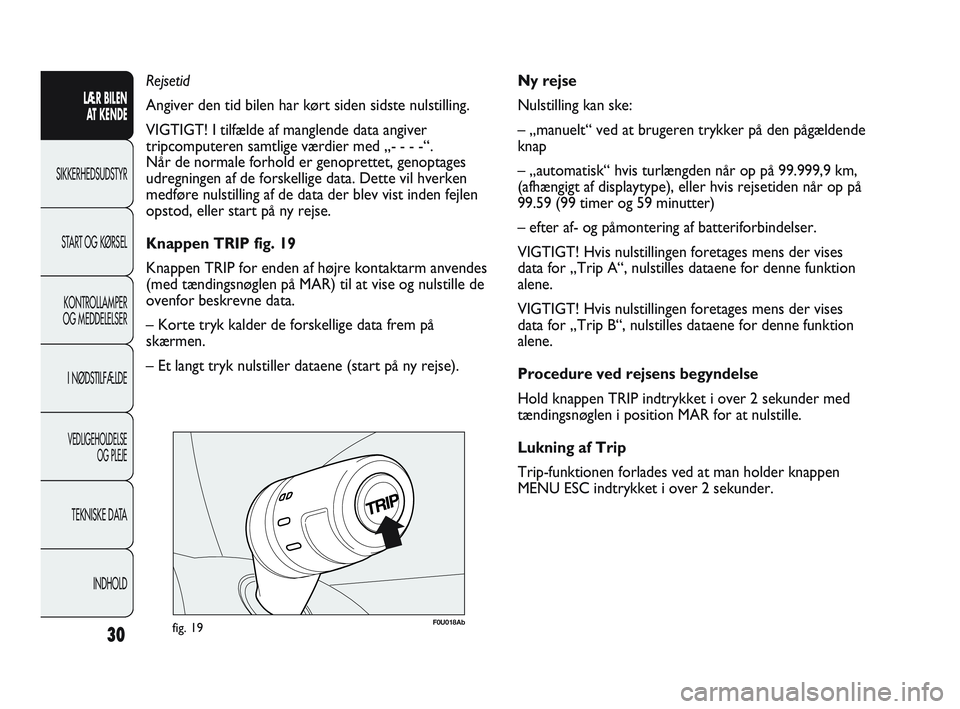

F0U018Abfig. 19
Ny rejse
Nulstilling kan ske:
– „manuelt“ ved at brugeren trykker på den pågældende
knap
– „automatisk“ hvis turlængden når op på 99.999,9 km,
(afhængigt af displaytype), eller hvis rejsetiden når op på
99.59 (99 timer og 59 minutter)
– efter af- og påmontering af batteriforbindelser.
VIGTIGT! Hvis nulstillingen foretages mens der vises
data for „Trip A“, nulstilles dataene for denne funktion
alene.
VIGTIGT! Hvis nulstillingen foretages mens der vises
data for „Trip B“, nulstilles dataene for denne funktion
alene.
Procedure ved rejsens begyndelse
Hold knappen TRIP indtrykket i over 2 sekunder med
tændingsnøglen i position MAR for at nulstille.
Lukning af Trip
Trip-funktionen forlades ved at man holder knappen
MENU ESC indtrykket i over 2 sekunder.
Rejsetid
Angiver den tid bilen har kørt siden sidste nulstilling.
VIGTIGT! I tilfælde af manglende data angiver
tripcomputeren samtlige værdier med „- - - -“.
Når de normale forhold er genoprettet, genoptages
udregningen af de forskellige data. Dette vil hverken
medføre nulstilling af de data der blev vist inden fejlen
opstod, eller start på ny rejse.
Knappen TRIP fig. 19
Knappen TRIP for enden af højre kontaktarm anvendes
(med tændingsnøglen på MAR) til at vise og nulstille de
ovenfor beskrevne data.
– Korte tryk kalder de forskellige data frem på
skærmen.
– Et langt tryk nulstiller dataene (start på ny rejse).
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 30

31

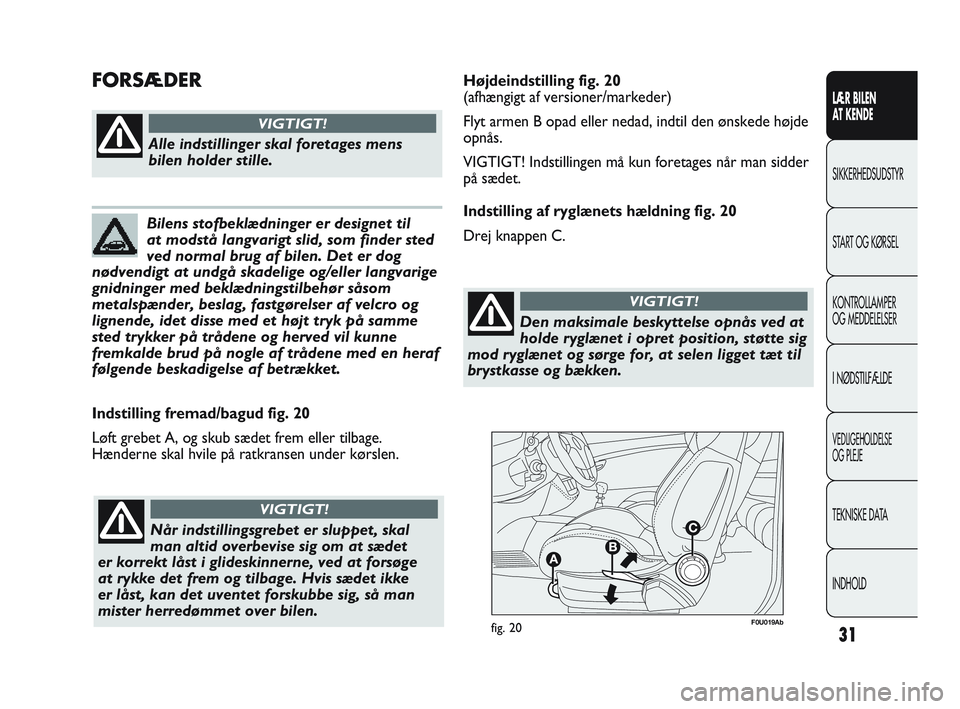

F0U019Abfig. 20
Indstilling fremad/bagud fig. 20
Løft grebet A, og skub sædet frem eller tilbage.
Hænderne skal hvile på ratkransen under kørslen.
Alle indstillinger skal foretages mens
bilen holder stille.
VIGTIGT!
Når indstillingsgrebet er sluppet, skal
man altid overbevise sig om at sædet
er korrekt låst i glideskinnerne, ved at forsøge
at rykke det frem og tilbage. Hvis sædet ikke
er låst, kan det uventet forskubbe sig, så man
mister herredømmet over bilen.
VIGTIGT!
Bilens stofbeklædninger er designet til
at modstå langvarigt slid, som finder sted
ved normal brug af bilen. Det er dog
nødvendigt at undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør såsom
metalspænder, beslag, fastgørelser af velcro og
lignende, idet disse med et højt tryk på samme
sted trykker på trådene og herved vil kunne
fremkalde brud på nogle af trådene med en heraf
følgende beskadigelse af betrækket.
FORSÆDER Højdeindstilling fig. 20
(afhængigt af versioner/markeder)
Flyt armen B opad eller nedad, indtil den ønskede højde
opnås.
VIGTIGT! Indstillingen må kun foretages når man sidder
på sædet.
Indstilling af ryglænets hældning fig. 20
Drej knappen C.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Den maksimale beskyttelse opnås ved at
holde ryglænet i opret position, støtte sig
mod ryglænet og sørge for, at selen ligget tæt til
brystkasse og bækken.
VIGTIGT!
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 31

Kontrollér altid, at sædet er låst på
sædeskinnerne ved at prøve at skubbe
det frem og tilbage.
VIGTIGT!
Bilens stofbeklædninger er designet til
at modstå langvarigt slid, som finder
sted ved normal brug af bilen. Det er dog
nødvendigt at undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør såsom
metalspænder, beslag, fastgørelser af velcro og
lignende, idet disse med et højt tryk på samme
sted trykker på trådene og herved vil kunne
fremkalde brud på nogle af trådene med en heraf
følgende beskadigelse af betrækket.

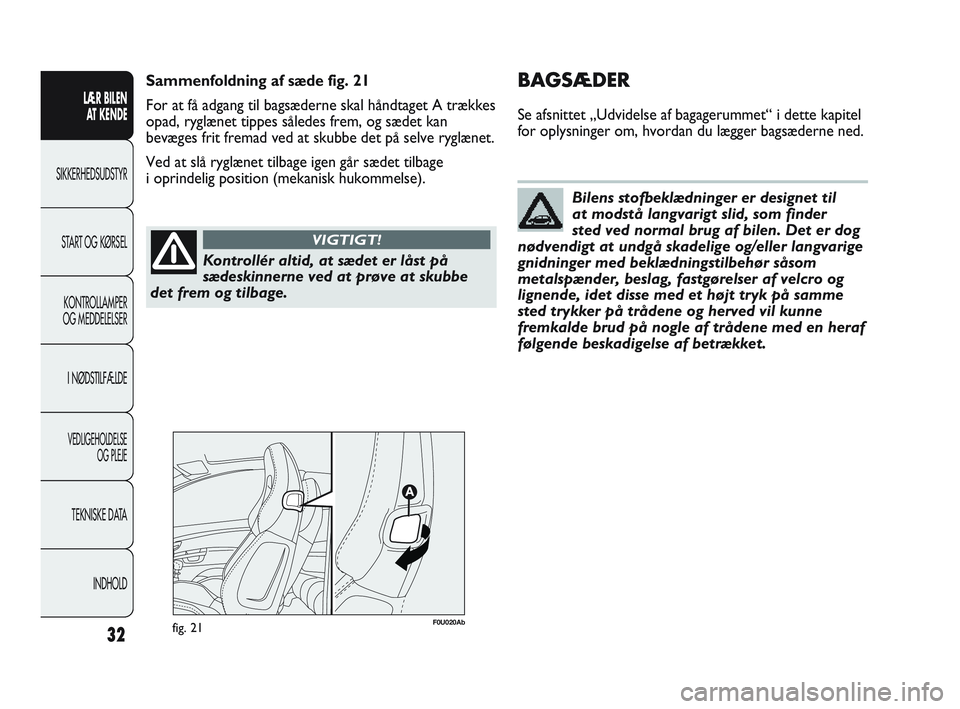

Sammenfoldning af sæde fig. 21
For at få adgang til bagsæderne skal håndtaget A trækkes
opad, ryglænet tippes således frem, og sædet kan
bevæges frit fremad ved at skubbe det på selve ryglænet.
Ved at slå ryglænet tilbage igen går sædet tilbage
i oprindelig position (mekanisk hukommelse).
fig. 21F0U020Ab
32
BAGSÆDER
Se afsnittet „Udvidelse af bagagerummet“ i dette kapitel
for oplysninger om, hvordan du lægger bagsæderne ned.
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 32

33
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

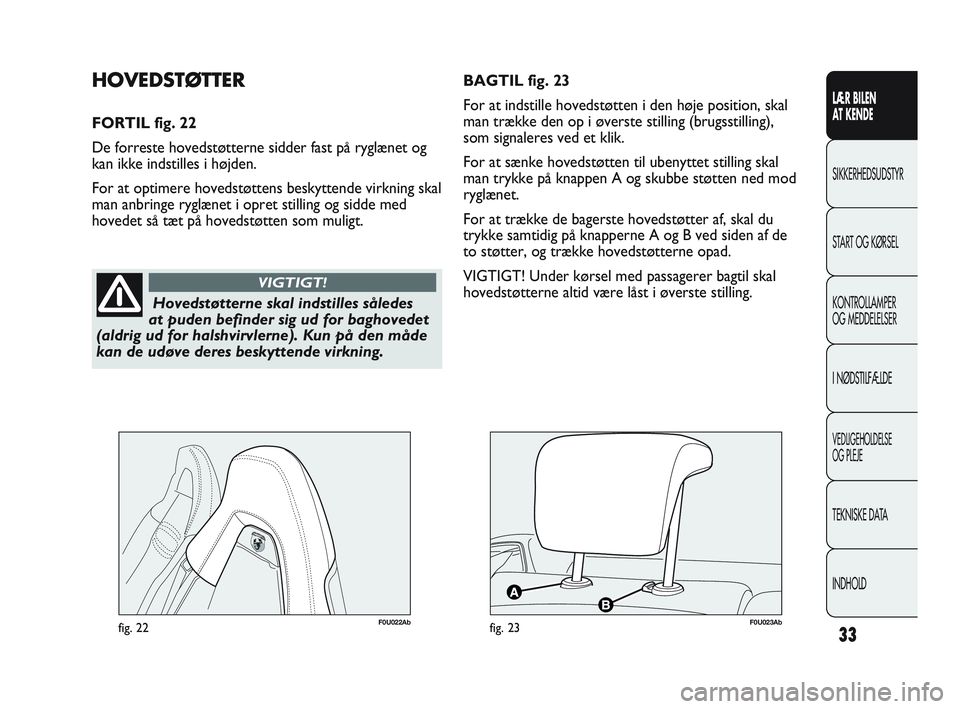

Hovedstøtterne skal indstilles således
at puden befinder sig ud for baghovedet
(aldrig ud for halshvirvlerne). Kun på den måde
kan de udøve deres beskyttende virkning.
VIGTIGT!
BAGTIL fig. 23
For at indstille hovedstøtten i den høje position, skal
man trække den op i øverste stilling (brugsstilling),
som signaleres ved et klik.
For at sænke hovedstøtten til ubenyttet stilling skal
man trykke på knappen A og skubbe støtten ned mod
ryglænet.
For at trække de bagerste hovedstøtter af, skal du
trykke samtidig på knapperne A og B ved siden af de
to støtter, og trække hovedstøtterne opad.
VIGTIGT! Under kørsel med passagerer bagtil skal
hovedstøtterne altid være låst i øverste stilling.HOVEDSTØTTER
FORTIL fig. 22
De forreste hovedstøtterne sidder fast på ryglænet og
kan ikke indstilles i højden.
For at optimere hovedstøttens beskyttende virkning skal
man anbringe ryglænet i opret stilling og sidde med
hovedet så tæt på hovedstøtten som muligt.
fig. 22F0U022Abfig. 23F0U023Ab
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 33

Al indstilling af rattet skal foretages
mens bilen holder stille med standset
motor.
VIGTIGT!
34

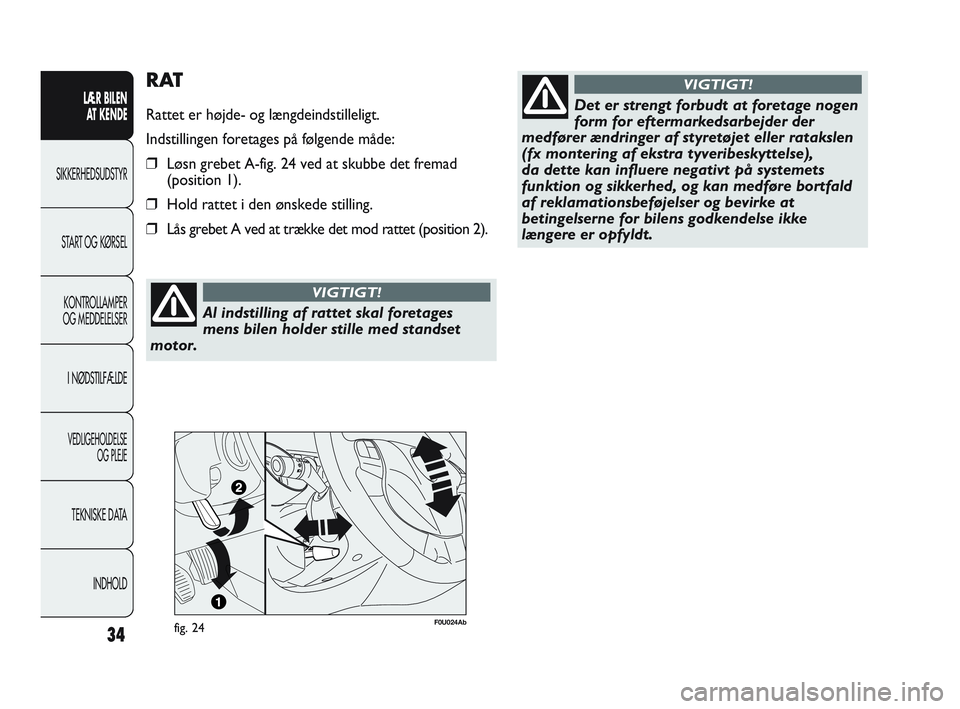

RAT
Rattet er højde- og længdeindstilleligt.
Indstillingen foretages på følgende måde:
❒ Løsn grebet A-fig. 24 ved at skubbe det fremad
(position 1).
❒ Hold rattet i den ønskede stilling.
❒ Lås grebet A ved at trække det mod rattet (position 2).
fig. 24F0U024Ab
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der
medfører ændringer af styretøjet eller ratakslen
(fx montering af ekstra tyveribeskyttelse),
da dette kan influere negativt på systemets
funktion og sikkerhed, og kan medføre bortfald
af reklamationsbeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
VIGTIGT!
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 34

35
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

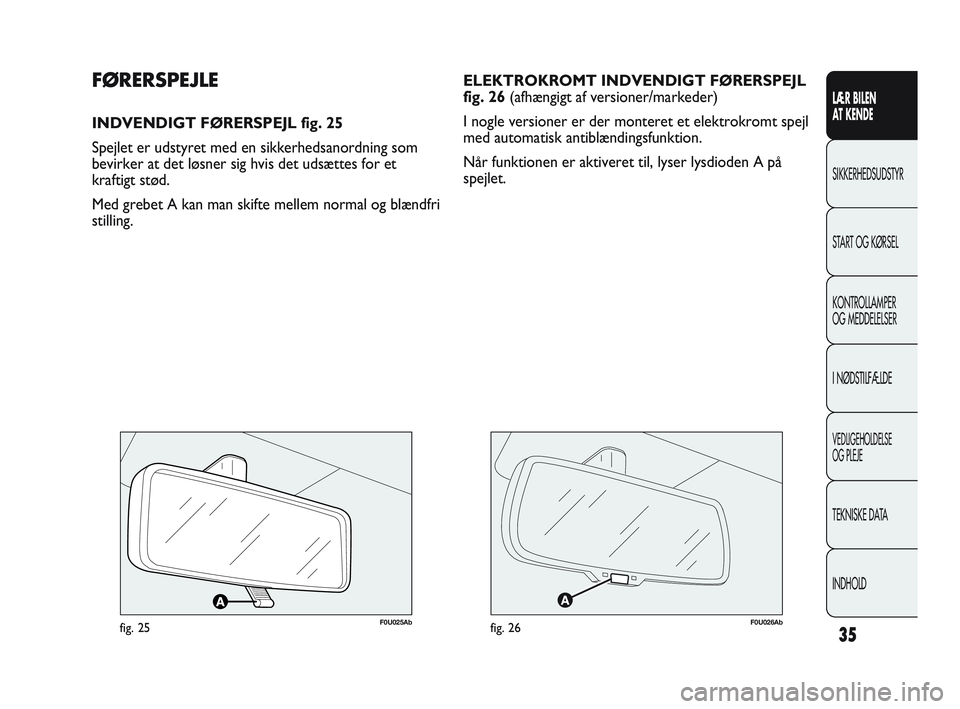

ELEKTROKROMT INDVENDIGT FØRERSPEJL
fig. 26 (afhængigt af versioner/markeder)
I nogle versioner er der monteret et elektrokromt spejl
med automatisk antiblændingsfunktion.
Når funktionen er aktiveret til, lyser lysdioden A på
spejlet.
F0U025Abfig. 25
FØRERSPEJLE
INDVENDIGT FØRERSPEJL fig. 25
Spejlet er udstyret med en sikkerhedsanordning som
bevirker at det løsner sig hvis det udsættes for et
kraftigt stød.
Med grebet A kan man skifte mellem normal og blændfri
stilling.
F0U026Abfig. 26
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 35

F0U027Abfig. 27

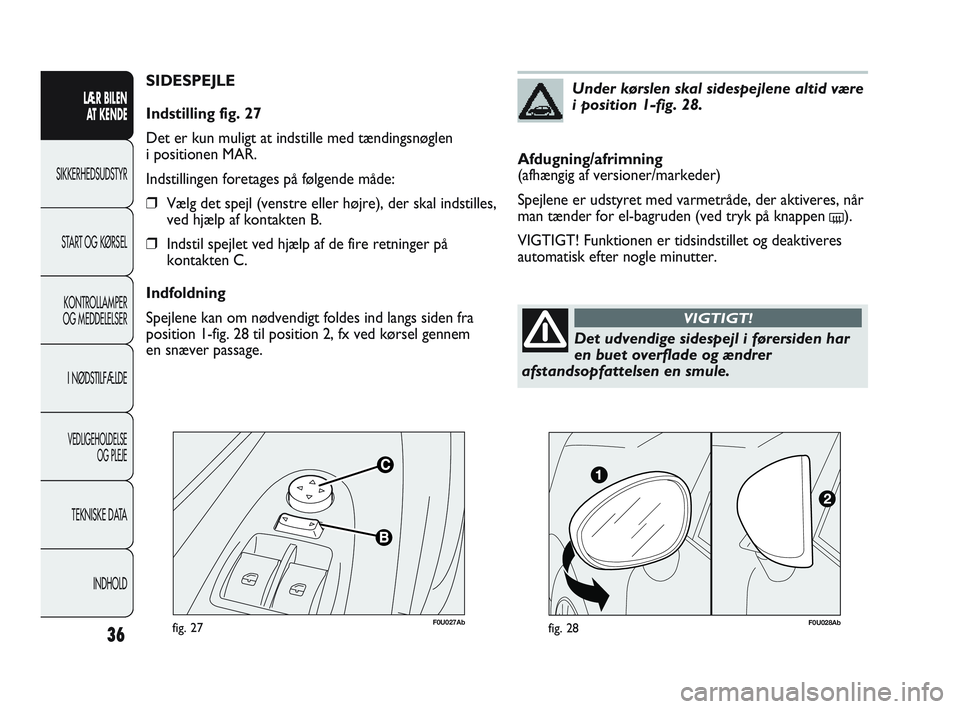

SIDESPEJLE
Indstilling fig. 27
Det er kun muligt at indstille med tændingsnøglen
i positionen MAR.
Indstillingen foretages på følgende måde:
❒Vælg det spejl (venstre eller højre), der skal indstilles,
ved hjælp af kontakten B.
❒ Indstil spejlet ved hjælp af de fire retninger på
kontakten C.
Indfoldning
Spejlene kan om nødvendigt foldes ind langs siden fra
position 1-fig. 28 til position 2, fx ved kørsel gennem
en snæver passage.
36
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
Det udvendige sidespejl i førersiden har
en buet overflade og ændrer
afstandsopfattelsen en smule.
VIGTIGT!
Afdugning/afrimning
(afhængig af versioner/markeder)
Spejlene er udstyret med varmetråde, der aktiveres, når
man tænder for el-bagruden (ved tryk på knappen
().
VIGTIGT! Funktionen er tidsindstillet og deaktiveres
automatisk efter nogle minutter.
Under kørslen skal sidespejlene altid være
i position 1-fig. 28.
F0U028Abfig. 28
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 36
