Abarth Punto 2012 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: ABARTH, Model Year: 2012, Model line: Punto, Model: Abarth Punto 2012Pages: 271, PDF Size: 8.37 MB
Page 11 of 271
7
F0U006Abfig. 5F0U007Abfig. 6

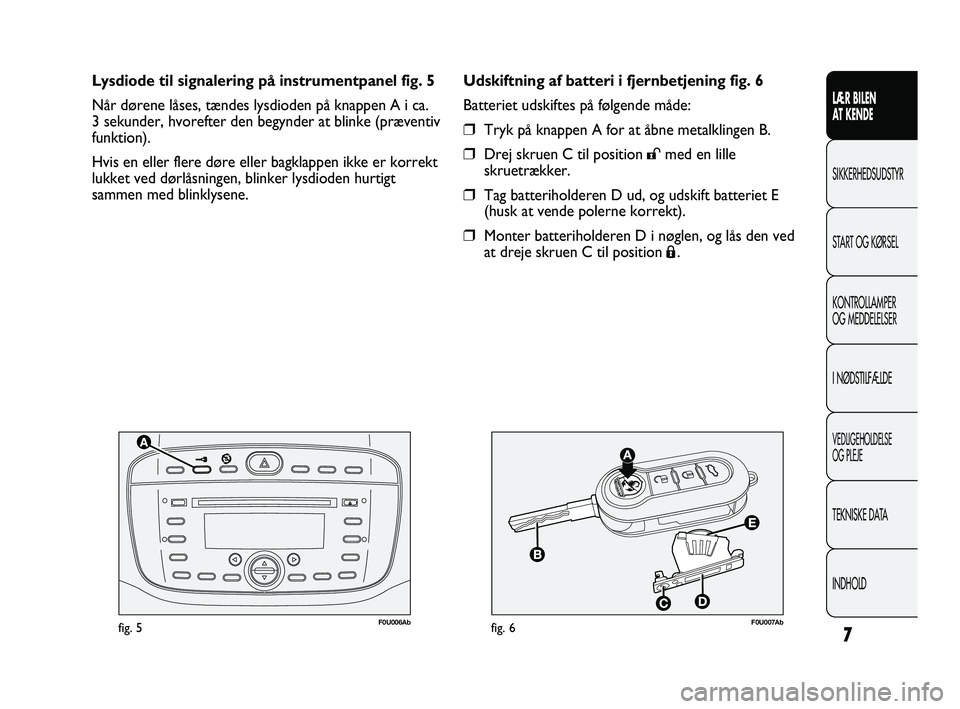

Udskiftning af batteri i fjernbetjening fig. 6
Batteriet udskiftes på følgende måde:
❒Tryk på knappen A for at åbne metalklingen B.
❒Drej skruen C til position :med en lille
skruetrækker.
❒Tag batteriholderen D ud, og udskift batteriet E
(husk at vende polerne korrekt).
❒Monter batteriholderen D i nøglen, og lås den ved
at dreje skruen C til position
Á.
Lysdiode til signalering på instrumentpanel fig. 5
Når dørene låses, tændes lysdioden på knappen A i ca.
3 sekunder, hvorefter den begynder at blinke (præventiv
funktion).
Hvis en eller flere døre eller bagklappen ikke er korrekt
lukket ved dørlåsningen, blinker lysdioden hurtigt
sammen med blinklysene.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 7
Page 12 of 271
Brugte batterier er skadelige for miljøet.
De skal derfor kastes i særlige
indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan også
aflevere dem til Abarths servicenet, som da vil

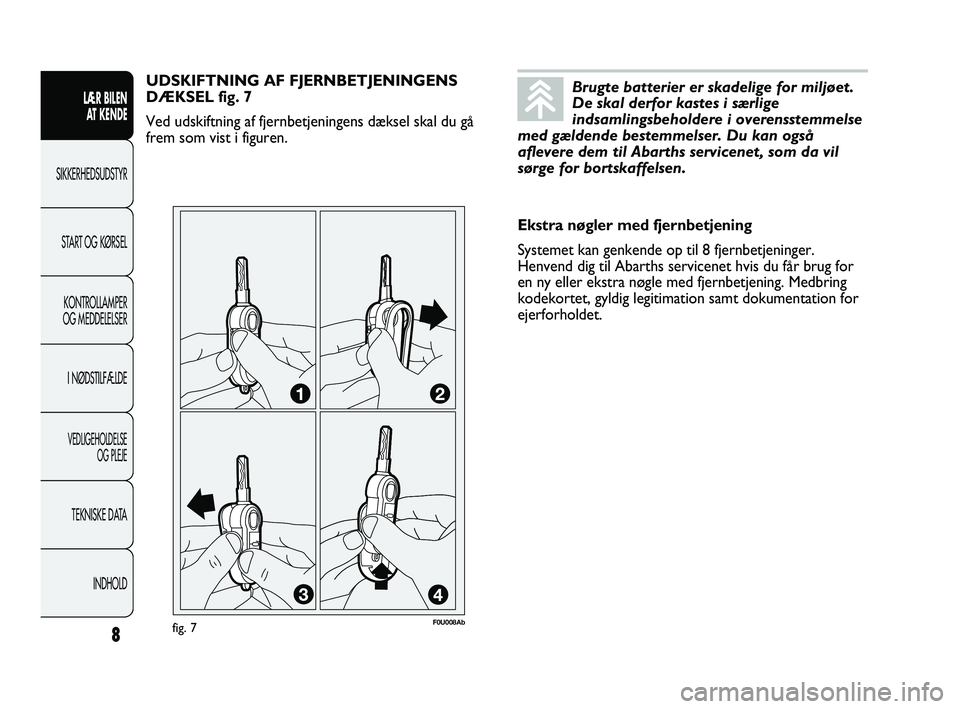

sørge for bortskaffelsen.UDSKIFTNING AF FJERNBETJENINGENS
DÆKSEL fig. 7
Ved udskiftning af fjernbetjeningens dæksel skal du gå
frem som vist i figuren.
Ekstra nøgler med fjernbetjening
Systemet kan genkende op til 8 fjernbetjeninger.
Henvend dig til Abarths servicenet hvis du får brug for
en ny eller ekstra nøgle med fjernbetjening. Medbring
kodekortet, gyldig legitimation samt dokumentation for
ejerforholdet.
fig. 7F0U008Ab
INDHOLD
TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE
KONTROLLAMPER
OG MEDDELELSER
START OG KØRSEL
SIKKERHEDSUDSTYR LÆR BILEN
A
T KENDE
8
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 8
Page 13 of 271

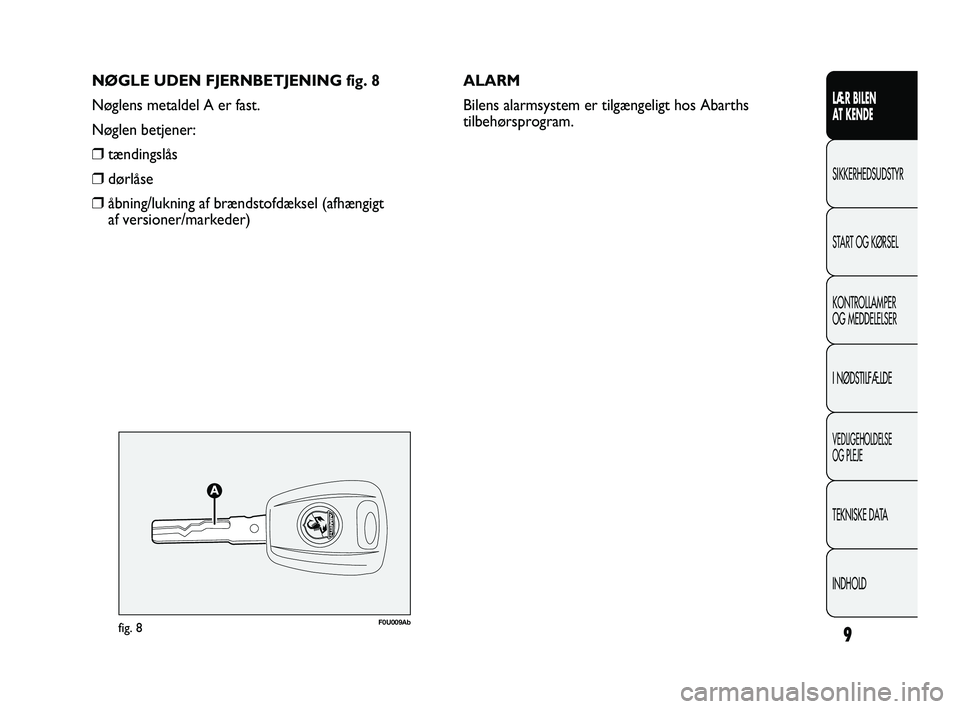

NØGLE UDEN FJERNBETJENING fig. 8
Nøglens metaldel A er fast.
Nøglen betjener:
❒tændingslås
❒dørlåse
❒åbning/lukning af brændstofdæksel (afhængigt
af versioner/markeder)ALARM
Bilens alarmsystem er tilgængeligt hos Abarths
tilbehørsprogram.
fig. 8F0U009Ab
9
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 9
Page 14 of 271
Nøgletype
Nøgle uden fjernbetjening
Nøgle med fjernbetjening
Visuel signalering
Blinklysene blinker
(kun med nøgle
med fjernbetjening)
Præventiv lysdiode
10
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD

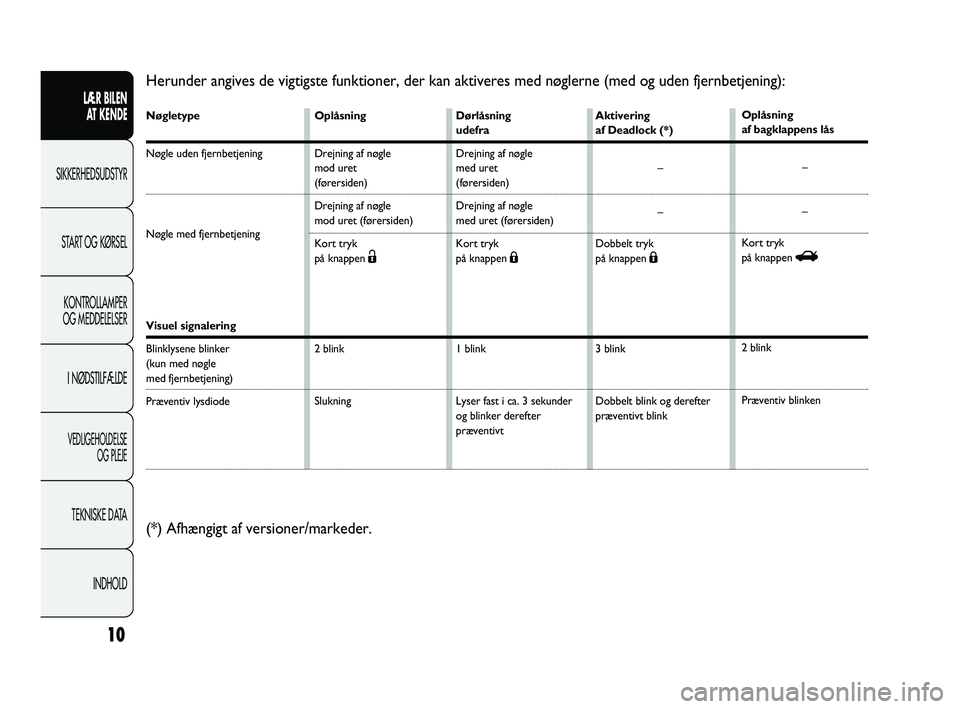

Herunder angives de vigtigste funktioner, der kan aktiveres med nøgle\
rne (med og uden fjernbetjening):
Oplåsning
Drejning af nøgle
mod uret
(førersiden)
Drejning af nøgle
mod uret (førersiden)
Kort tryk
på knappen
Ë
2 blink
Slukning Dørlåsning
udefra
Drejning af nøgle
med uret
(førersiden)
Drejning af nøgle
med uret (førersiden)
Kort tryk
på knappen
Á
1 blink
Lyser fast i ca. 3 sekunder
og blinker derefter
præventivtAktivering
af Deadlock (*)
–
–
Dobbelt tryk
på knappen
Á
3 blink
Dobbelt blink og derefter
præventivt blink Oplåsning
af bagklappens lås
–
–
Kort tryk
på knappen
R
2 blink
Præventiv blinken
(*) Afhængigt af versioner/markeder.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 10
Page 15 of 271
11
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
fig. 9F0U010Ab
Ved beskadigelse af tændingslåsen (f.eks.
tyveriforsøg), bør man lade funktionen
kontrollere hos Abarths servicenet, før kørslen
genoptages.
VIGTIGT!
Fjern altid nøglen, når du stiger ud af
bilen for at undgå, at nogen utilsigtet
aktiverer betjeningerne. Husk at trække
håndbremsen. Hvis bilen er parkeret på en
skråning, skal den sættes i første gear. Hvis
bilen er parkeret på en nedadgående skråning,
skal den sættes i bakgear. Efterlad aldrig børn
i bilen uden overvågning.
VIGTIGT!
TÆNDINGSLÅS
Nøglen har 3 stillinger, fig. 9:
❒STOP: Motor standset, nøglen kan trækkes ud,
ratlåsen er aktiveret. Dele af det elektriske udstyr
(f.eks. autoradio, centrallås...) kan benyttes.
❒MAR: Kørestilling. Alt elektrisk udstyr kan benyttes.
❒AVV: Start af motor (ustabil stilling).
Tændingslåsen er udstyret med et sikkerhedssystem
der bevirker at startmotoren ikke kan aktiveres igen
før nøglen har været drejet tilbage på STOP.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 11
Page 16 of 271
Træk aldrig tændingsnøglen ud når bilen
er i bevægelse, da dette vil få ratlåsen til
at blokere styretøjet så snart rattet drejes.
Dette gælder altid, også under slæbning af bilen.
VIGTIGT!
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der
medfører ændringer af styretøjet eller ratakslen
(fx montering af ekstra tyveribeskyttelse), da
dette kan influere negativt på systemets
funktion og sikkerhed, og kan medføre bortfald
af reklamationsbeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
VIGTIGT!RATLÅS
Aktivering
Træk tændingsnøglen ud fra position STOP, og drej
rattet til det låses.
Deaktivering
Bevæg rattet let fra side til side mens tændingsnøglen
drejes frem til position MAR.
INDHOLD
TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE
KONTROLLAMPER
OG MEDDELELSER
START OG KØRSEL
SIKKERHEDSUDSTYR LÆR BILEN
A
T KENDE
12
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 12
Page 17 of 271

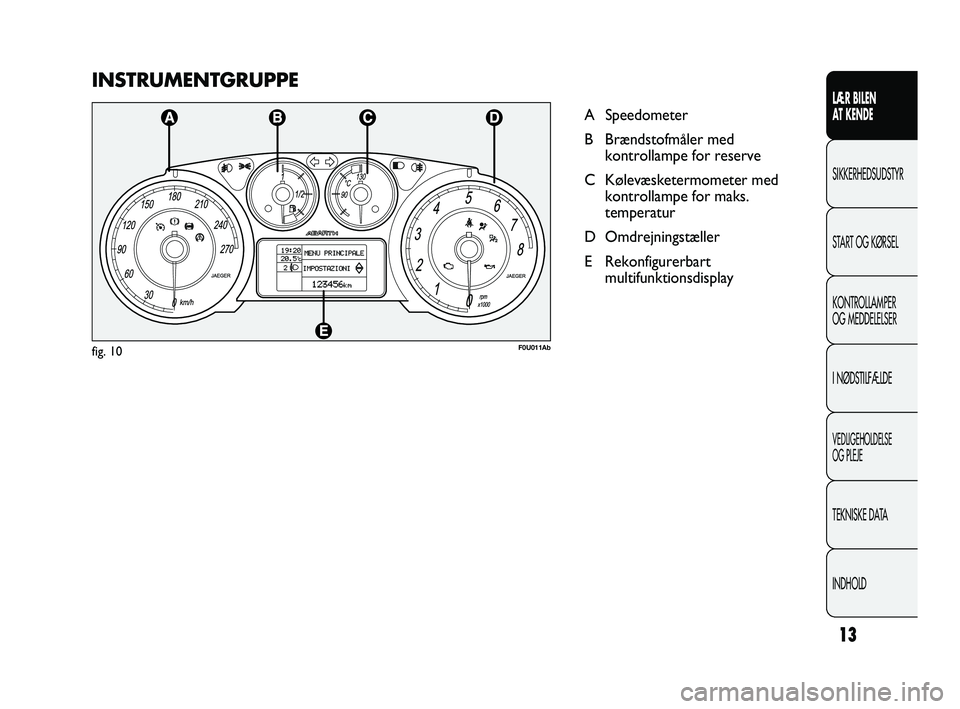

INSTRUMENTGRUPPE
A Speedometer
B Brændstofmåler medkontrollampe for reserve
C Kølevæsketermometer med kontrollampe for maks.
temperatur
D Omdrejningstæller
E Rekonfigurerbart multifunktionsdisplay
F0U011Abfig. 10
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
A
T KENDE
13
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 13
Page 18 of 271
INDHOLD
TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE
KONTROLLAMPER
OG MEDDELELSER
START OG KØRSEL
SIKKERHEDSUDSTYR LÆR BILEN
A
T KENDE
14

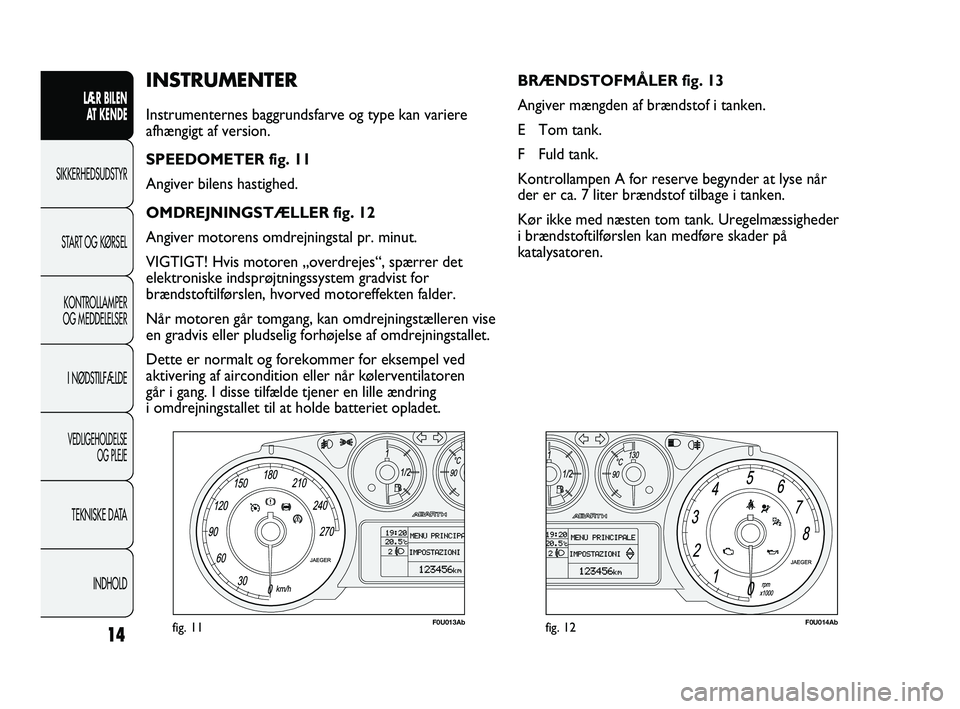

INSTRUMENTER
Instrumenternes baggrundsfarve og type kan variere
afhængigt af version.
SPEEDOMETER fig. 11
Angiver bilens hastighed.
OMDREJNINGSTÆLLER fig. 12
Angiver motorens omdrejningstal pr. minut.
VIGTIGT! Hvis motoren „overdrejes“, spærrer det
elektroniske indsprøjtningssystem gradvist for
brændstoftilførslen, hvorved motoreffekten falder.
Når motoren går tomgang, kan omdrejningstælleren vise
en gradvis eller pludselig forhøjelse af omdrejningstallet.
Dette er normalt og forekommer for eksempel ved
aktivering af aircondition eller når kølerventilatoren
går i gang. I disse tilfælde tjener en lille ændring
i omdrejningstallet til at holde batteriet opladet. BRÆNDSTOFMÅLER fig. 13
Angiver mængden af brændstof i tanken.
E Tom tank.
F Fuld tank.
Kontrollampen A for reserve begynder at lyse når
der er ca. 7 liter brændstof tilbage i tanken.
Kør ikke med næsten tom tank. Uregelmæssigheder
i brændstoftilførslen kan medføre skader på
katalysatoren.
fig. 12F0U014Abfig. 11F0U013Ab
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 14
Page 19 of 271
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
A
T KENDE
15
F0U015Abfig. 13F0U016Abfig. 14

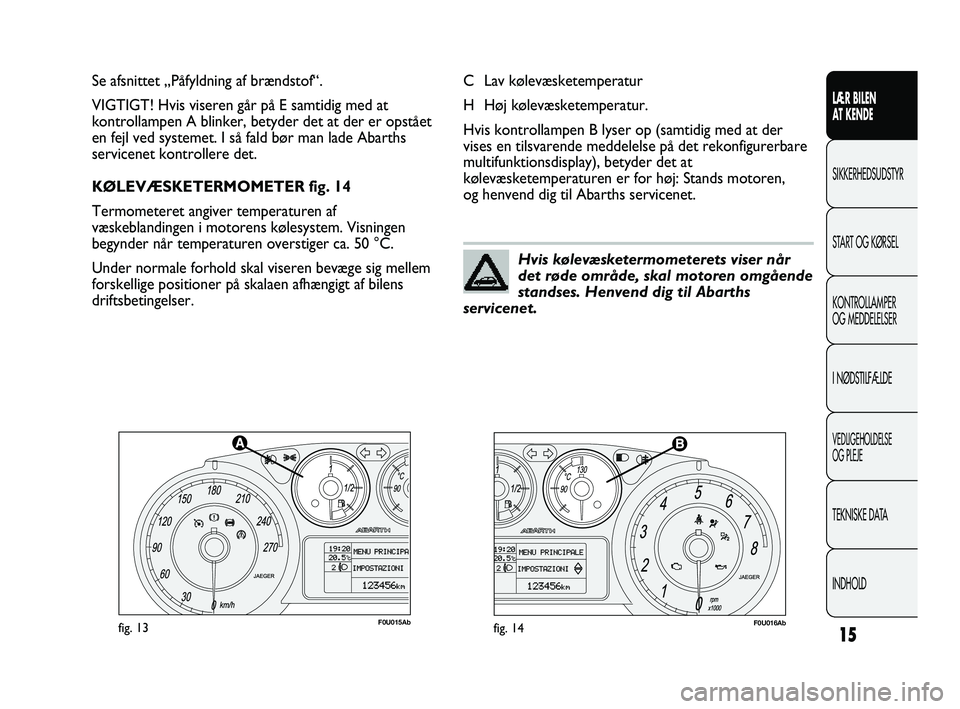

C Lav kølevæsketemperatur
H Høj kølevæsketemperatur.
Hvis kontrollampen B lyser op (samtidig med at der
vises en tilsvarende meddelelse på det rekonfigurerbare
multifunktionsdisplay), betyder det at
kølevæsketemperaturen er for høj: Stands motoren,
og henvend dig til Abarths servicenet.
Se afsnittet „Påfyldning af brændstof“.
VIGTIGT! Hvis viseren går på E samtidig med at
kontrollampen A blinker, betyder det at der er opstået
en fejl ved systemet. I så fald bør man lade Abarths
servicenet kontrollere det.
KØLEVÆSKETERMOMETER fig. 14
Termometeret angiver temperaturen af
væskeblandingen i motorens kølesystem. Visningen
begynder når temperaturen overstiger ca. 50 °C.
Under normale forhold skal viseren bevæge sig mellem
forskellige positioner på skalaen afhængigt af bilens
driftsbetingelser.
Hvis kølevæsketermometerets viser når
det røde område, skal motoren omgående
standses. Henvend dig til Abarths
servicenet.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 15
Page 20 of 271
INDHOLD
TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE
KONTROLLAMPER
OG MEDDELELSER
START OG KØRSEL
SIKKERHEDSUDSTYR LÆR BILEN
A
T KENDE
16fig. 15F0U2050Abg

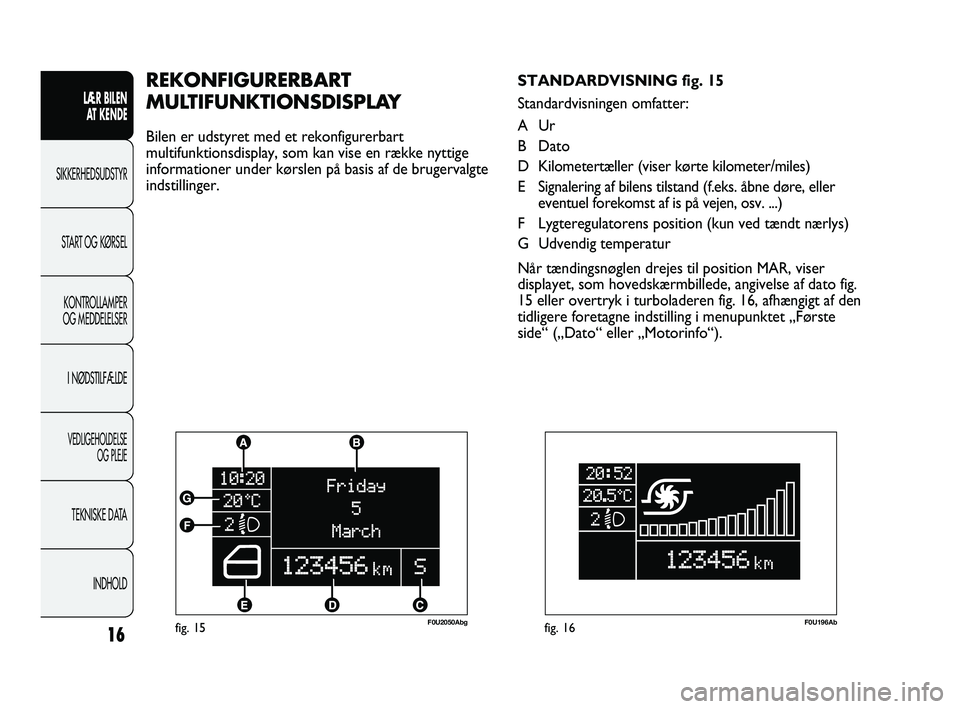

REKONFIGURERBART
MULTIFUNKTIONSDISPLAY
Bilen er udstyret med et rekonfigurerbart
multifunktionsdisplay, som kan vise en række nyttige
informationer under kørslen på basis af de brugervalgte
indstillinger. STANDARDVISNING fig. 15
Standardvisningen omfatter:
AUr
B Dato
D Kilometertæller (viser kørte kilometer/miles)
E Signalering af bilens tilstand (f.eks. åbne døre, eller
eventuel forekomst af is på vejen, osv. ...)
F Lygteregulatorens position (kun ved tændt nærlys)
G Udvendig temperatur
Når tændingsnøglen drejes til position MAR, viser
displayet, som hovedskærmbillede, angivelse af dato fig.
15 eller overtryk i turboladeren fig. 16, afhængigt af den
tidligere foretagne indstilling i menupunktet „Første
side“ („Dato“ eller „Motorinfo“).
fig. 16F0U196Ab
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 16
