Abarth Punto 2012 Instrukcja obsługi (in Polish)

187
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
rys. 166
Nie palić nigdy
papierosów w trakcie
wykonywania prac w komorze
silnika: mogą tam występować
gazy i pary łatwopalne, istnieje
ryzyko pożaru.
UWAGA
Uwaga, podczas
uzupełniania płynów,
nie mieszać różnych
typów płynów: wszystkie są
niekompatybilne między sobą
i mogą spowodować poważne
uszkodzenie samochodu.

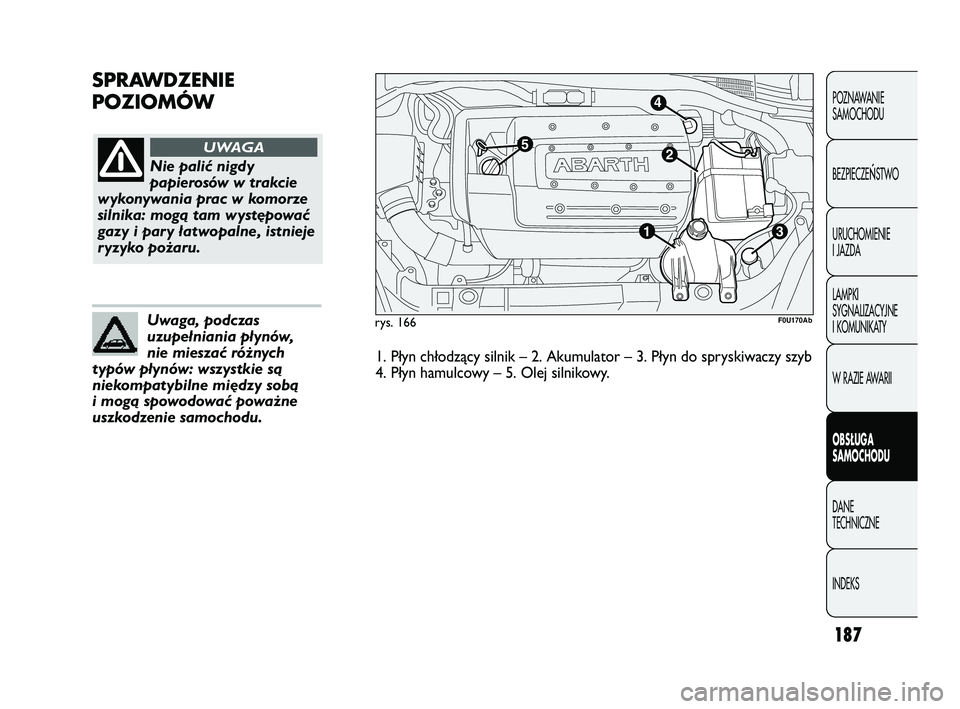

1. Płyn chłodzący silnik – 2. Akumulator – 3. Płyn do spryskiwaczy szyb
4. Płyn hamulcowy – 5. Olej silnikowy.
13 2
4
5
F0U170Ab
SPRAWDZENIE
POZIOMÓW
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 187

188
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U171Abrys. 167

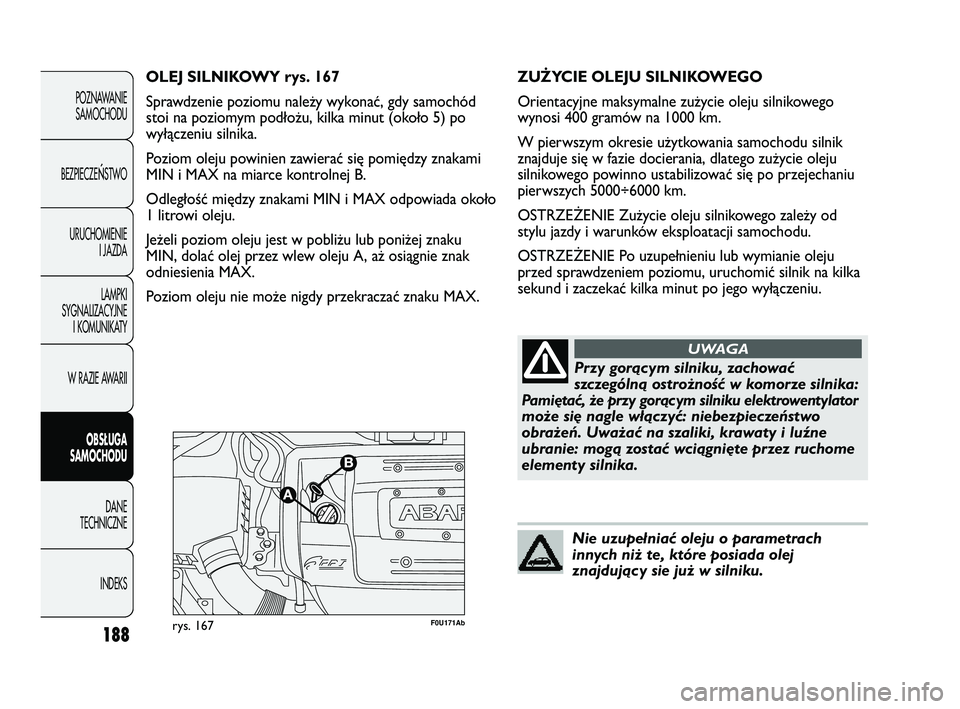

OLEJ SILNIKOWY rys. 167
Sprawdzenie poziomu należy wykonać, gdy samochód
stoi na poziomym podłożu, kilka minut (około 5) po
wyłączeniu silnika.
Poziom oleju powinien zawierać się pomiędzy znakami
MIN i MAX na miarce kontrolnej B.
Odległość między znakami MIN i MAX odpowiada około
1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub poniżej znaku
MIN, dolać olej przez wlew oleju A, aż osiągnie znak
odniesienia MAX.
Poziom oleju nie może nigdy przekraczać znaku MAX. ZUŻYCIE OLEJU SILNIKOWEGO
Orientacyjne maksymalne zużycie oleju silnikowego
wynosi 400 gramów na 1000 km.
W pierwszym okresie użytkowania samochodu silnik
znajduje się w fazie docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować się po przejechaniu
pierwszych 5000÷6000 km.
OSTRZE\bENIE Zużycie oleju silnikowego zależy od
stylu jazdy i warunków eksploatacji samochodu.
OSTRZE\bENIE Po uzupełnieniu lub wymianie oleju
przed sprawdzeniem poziomu, uruchomić silnik na kilka
sekund i zaczekać kilka minut po jego wyłączeniu.
Przy gorącym silniku, zachować
szczególną ostrożność w komorze silnika:
Pamiętać, że przy gorącym silniku elektrowentylator
może się nagle włączyć: niebezpieczeństwo
obrażeń. Uważać na szaliki, krawaty i lu\bne
ubranie: mogą zostać wciągnięte przez ruchome
elementy silnika.
UWAGA
Nie uzupełniać oleju o parametrach
innych niż te, które posiada olej
znajdujący sie już w silniku.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 188

189
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U172Abrys. 168

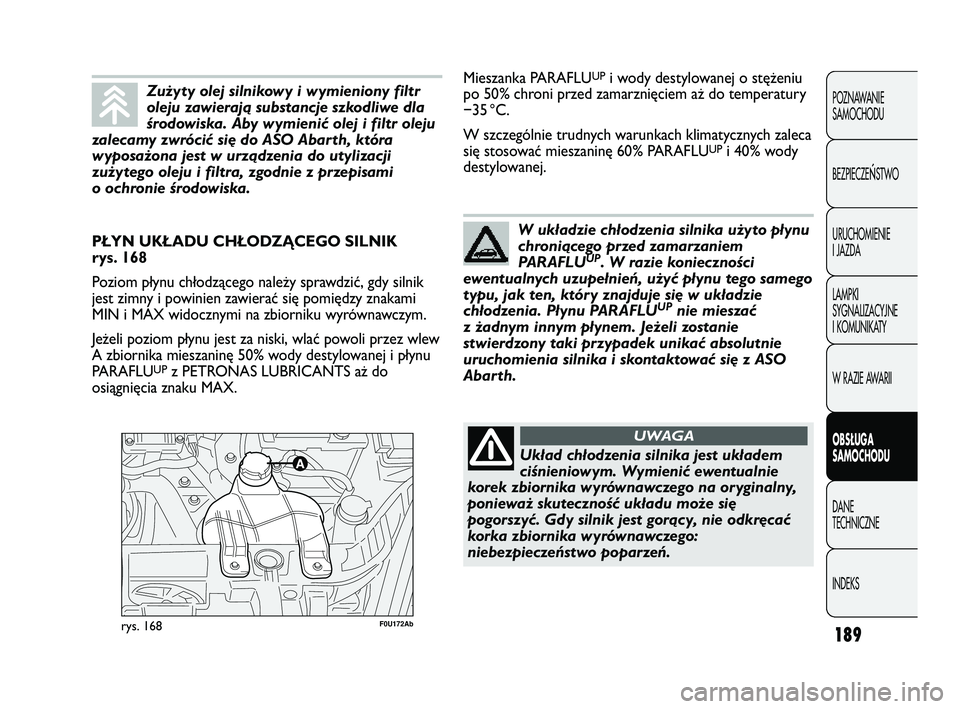

PŁYN UKŁADU CHŁODZĄCEGO SILNIK
rys. 168
Poziom płynu chłodzącego należy sprawdzić, gdy silnik
jest zimny i powinien zawierać się pomiędzy znakami
MIN i MAX widocznymi na zbiorniku wyrównawczym.
Jeżeli poziom płynu jest za niski, wlać powoli przez wlew
A zbiornika mieszaninę 50% wody destylowanej i płynu
PARAFLU
UPz PETRONAS LUBRICANTS aż do
osiągnięcia znaku MAX.
Zużyty olej silnikowy i wymieniony filtr
oleju zawierają substancje szkodliwe dla
środowiska. Aby wymienić olej i filtr oleju
zalecamy zwrócić się do ASO Abarth, która
wyposażona jest w urządzenia do utylizacji
zużytego oleju i filtra, zgodnie z przepisami
o ochronie środowiska.
W układzie chłodzenia silnika użyto płynu
chroniącego przed zamarzaniem
PARAFLU
UP. W razie konieczności
ewentualnych uzupełnień, użyć płynu tego samego
typu, jak ten, który znajduje się w układzie
chłodzenia. Płynu PARAFLU
UPnie mieszać
z żadnym innym płynem. Jeżeli zostanie
stwierdzony taki przypadek unikać absolutnie
uruchomienia silnika i skontaktować się z ASO
Abarth.
Mieszanka PARAFLUUPi wody destylowanej o stężeniu
po 50% chroni przed zamarznięciem aż do temperatury
−35 °C.
W szczególnie trudnych warunkach klimatycznych zaleca
się stosować mieszaninę 60% PARAFLU
UPi 40% wody
destylowanej.
Układ chłodzenia silnika jest układem
ciśnieniowym. Wymienić ewentualnie
korek zbiornika wyrównawczego na oryginalny,
ponieważ skuteczność układu może się
pogorszyć. Gdy silnik jest gorący, nie odkręcać
korka zbiornika wyrównawczego:
niebezpieczeństwo poparzeń.
UWAGA
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 189

F0U173Abrys. 169190
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

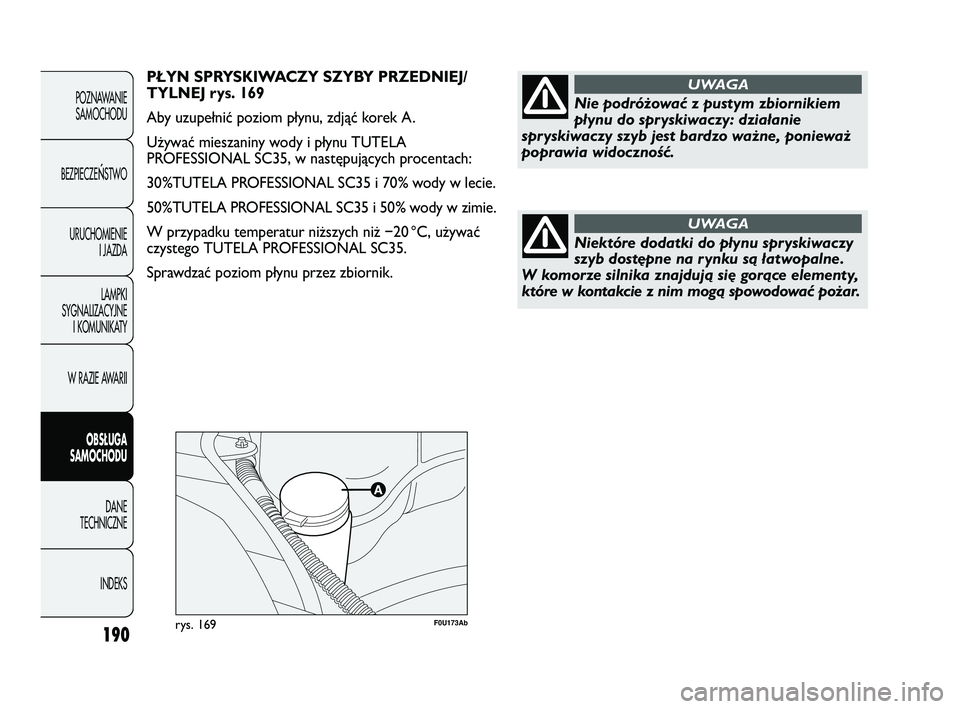

PŁYN SPRYSKIWACZY SZYBY PRZEDNIEJ/
TYLNEJ rys. 169
Aby uzupełnić poziom płynu, zdjąć korek A.
Używać mieszaniny wody i płynu TUTELA
PROFESSIONAL SC35, w następujących procentach:
30%TUTELA PROFESSIONAL SC35 i 70% wody w lecie.
50%TUTELA PROFESSIONAL SC35 i 50% wody w zimie.
W przypadku temperatur niższych niż −20 °C, używać
czystego TUTELA PROFESSIONAL SC35.
Sprawdzać poziom płynu przez zbiornik.
Nie podróżować z pustym zbiornikiem
płynu do spryskiwaczy: działanie
spryskiwaczy szyb jest bardzo ważne, ponieważ
poprawia widoczność.
UWAGA
Niektóre dodatki do płynu spryskiwaczy
szyb dostępne na rynku są łatwopalne.
W komorze silnika znajdują się gorące elementy,
które w kontakcie z nim mogą spowodować pożar.
UWAGA
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 190

191
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U174Abrys. 170
OSTRZE\bENIE Płyn hamulcowy wchłania wilgoć, jeżeli
samochód używany jest przeważnie na obszarach
o dużej wilgotności powietrza płyn musi być wymieniany
częściej niż wskazano w „Wykazie czynności obsługi
okresowej”.

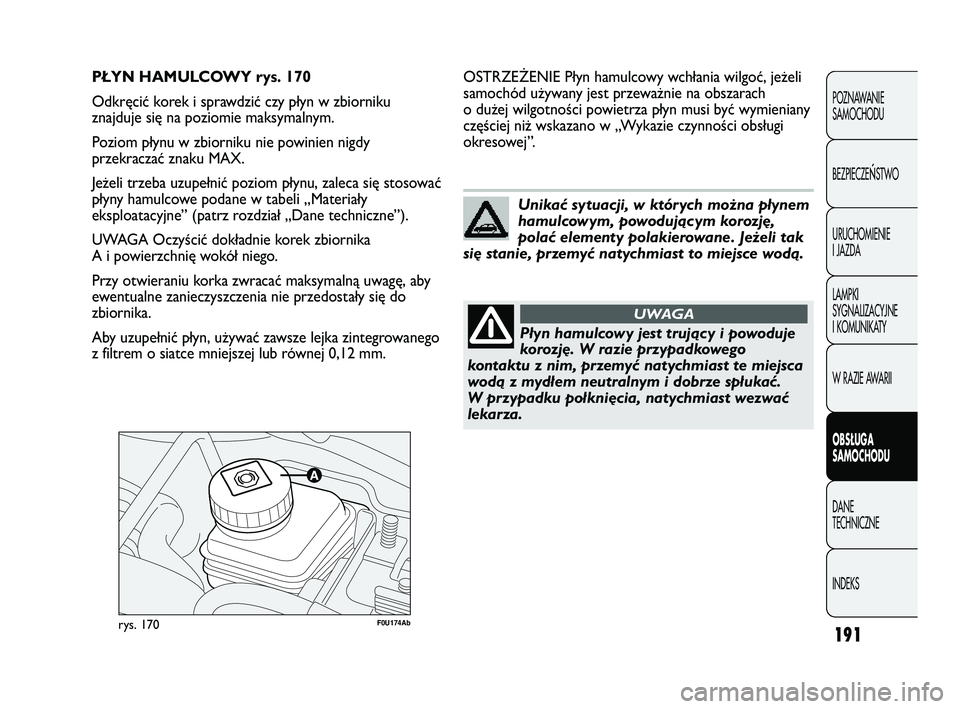

PŁYN HAMULCOWY rys. 170
Odkręcić korek i sprawdzić czy płyn w zbiorniku
znajduje się na poziomie maksymalnym.
Poziom płynu w zbiorniku nie powinien nigdy
przekraczać znaku MAX.
Jeżeli trzeba uzupełnić poziom płynu, zaleca się stosować
płyny hamulcowe podane w tabeli „Materiały
eksploatacyjne” (patrz rozdział „Dane techniczne”).
UWAGA Oczyścić dokładnie korek zbiornika
A i powierzchnię wokół niego.
Przy otwieraniu korka zwracać maksymalną uwagę, aby
ewentualne zanieczyszczenia nie przedostały się do
zbiornika.
Aby uzupełnić płyn, używać zawsze lejka zintegrowanego
z filtrem o siatce mniejszej lub równej 0,12 mm.
Unikać sytuacji, w których można płynem
hamulcowym, powodującym korozję,
polać elementy polakierowane. Jeżeli tak
się stanie, przemyć natychmiast to miejsce wodą.
Płyn hamulcowy jest trujący i powoduje
korozję. W razie przypadkowego
kontaktu z nim, przemyć natychmiast te miejsca
wodą z mydłem neutralnym i dobrze spłukać.
W przypadku połknięcia, natychmiast wezwać
lekarza.
UWAGA
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 191

192
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

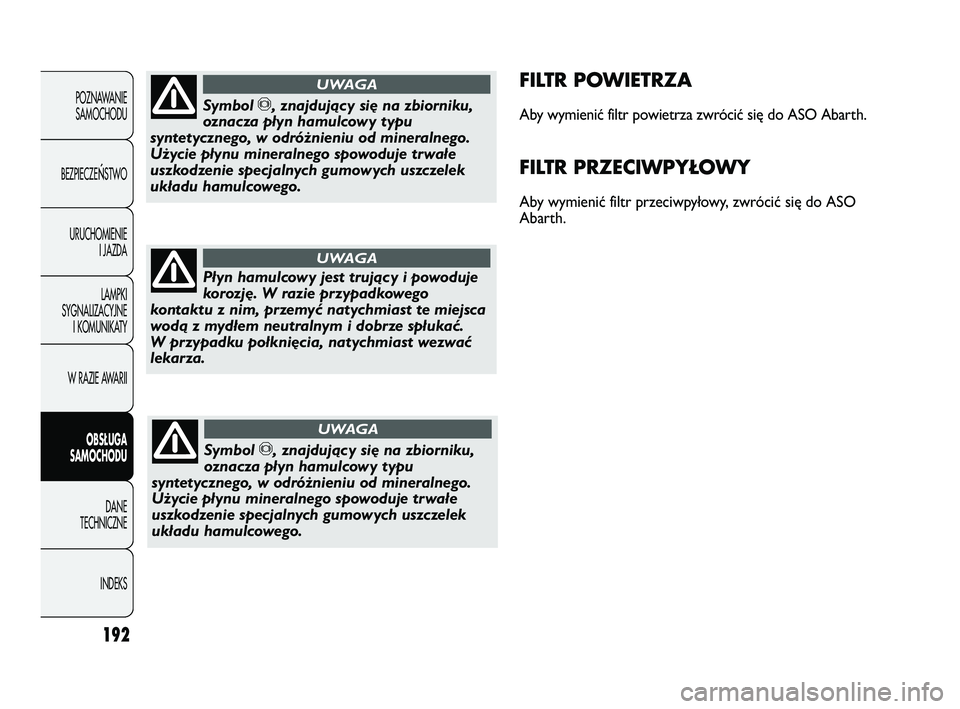

FILTR POWIETRZA
Aby wymienić filtr powietrza zwrócić się do ASO Abarth.
FILTR PRZECIWPYŁOWY
Aby wymienić filtr przeciwpyłowy, zwrócić się do ASO
Abarth.
Płyn hamulcowy jest trujący i powoduje
korozję. W razie przypadkowego
kontaktu z nim, przemyć natychmiast te miejsca
wodą z mydłem neutralnym i dobrze spłukać.
W przypadku połknięcia, natychmiast wezwać
lekarza.
UWAGA
Symbol π, znajdujący się na zbiorniku,
oznacza płyn hamulcowy typu
syntetycznego, w odróżnieniu od mineralnego.
Użycie płynu mineralnego spowoduje trwałe
uszkodzenie specjalnych gumowych uszczelek
układu hamulcowego.
UWAGA
Symbol π, znajdujący się na zbiorniku,
oznacza płyn hamulcowy typu
syntetycznego, w odróżnieniu od mineralnego.
Użycie płynu mineralnego spowoduje trwałe
uszkodzenie specjalnych gumowych uszczelek
układu hamulcowego.
UWAGA
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 192

193
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
AKUMULATOR
Akumulator w samochodzie jest akumulatorem typu
„O ograniczonej obsłudze”: w normalnych warunkach
użycia nie wymaga uzupełniania elektrolitu wodą
destylowaną.
SPRAWDZENIE STANU NAŁADOWANIA
I POZIOMU ELEKTROLITU
Powyższe operacje kontrolne powinny być wykonane
w czasie i w sposób opisany w prezentowanej Instrukcji
obsługi, wyłącznie przez specjalistę. Ewentualne
uzupełnienie poziomu powinno być wykonane wyłącznie
przez specjalistę, zwrócić się do ASO Abarth.
Elektrolit znajdujący się w akumulatorze
jest trujący i powoduje korozję. Unikać
kontaktu elektrolitu ze skórą lub z oczami. Nie
zbliżać się do akumulatora z otwartym ogniem
lub \bródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
UWAGA
Funkcjonowanie przy zbyt niskim
poziomie elektrolitu uszkodzi
nieodwracalne akumulator oraz może
spowodować wybuch.
UWAGA
WYMIANA AKUMULATORA
W razie konieczności wymienić akumulator na inny
oryginalny, posiadający takie same właściwości.
W przypadku wymiany na akumulator o innych
właściwościach, tracą ważność okresy obsługowe
przewidziane w „Planie przeglądów okresowych”.
Odnośnie obsługi takiego akumulatora, należy odnieść
się do zaleceń dostarczonych przez producenta
akumulatora.
Nieprawidłowe zamontowanie akcesoriów
elektrycznych i elektronicznych może
spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupie samochodu
zamierzamy zainstalować dodatkowe akcesoria
(zabezpieczenie przed kradzieżą, radiotelefon,
itp.), zwrócić się do ASO Abarth, która zasugeruje
najbardziej odpowiednie urządzenie i ponadto
zaleci konieczność użycia akumulatora o większej
pojemności.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 193

194
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

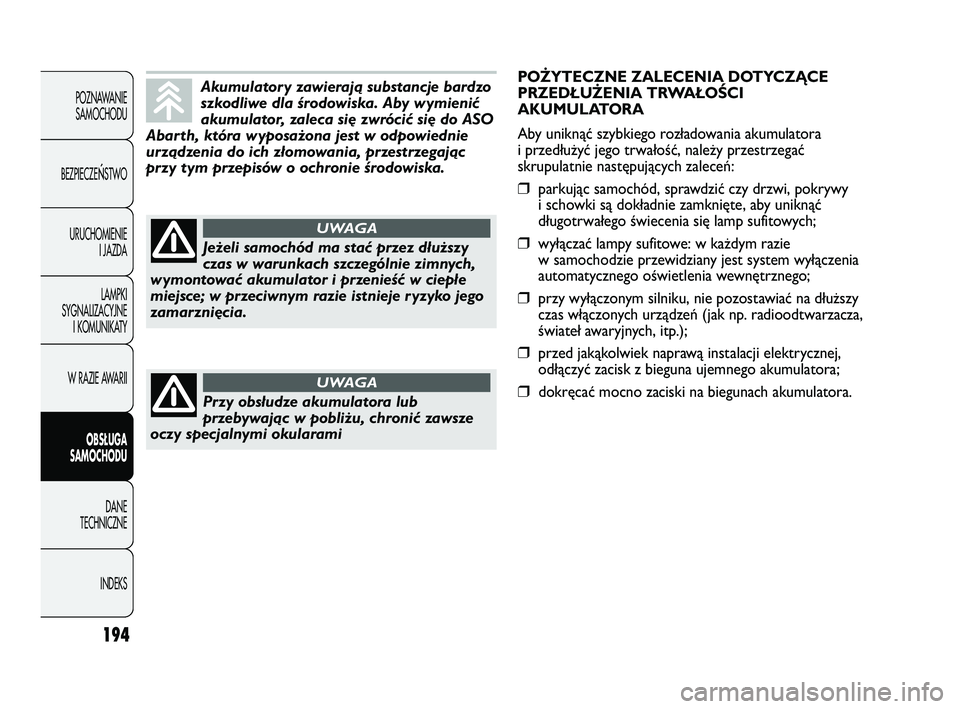

Akumulatory zawierają substancje bardzo
szkodliwe dla środowiska. Aby wymienić
akumulator, zaleca się zwrócić się do ASO
Abarth, która wyposażona jest w odpowiednie
urządzenia do ich złomowania, przestrzegając
przy tym przepisów o ochronie środowiska.
Jeżeli samochód ma stać przez dłuższy
czas w warunkach szczególnie zimnych,
wymontować akumulator i przenieść w ciepłe
miejsce; w przeciwnym razie istnieje ryzyko jego
zamarznięcia.
UWAGA
Przy obsłudze akumulatora lub
przebywając w pobliżu, chronić zawsze
oczy specjalnymi okularami
UWAGA
POŻYTECZNE ZALECENIA DOTYCZĄCE
PRZEDŁUŻENIA TRWAŁOŚCI
AKUMULATORA
Aby uniknąć szybkiego rozładowania akumulatora
i przedłużyć jego trwałość, należy przestrzegać
skrupulatnie następujących zaleceń:
❒parkując samochód, sprawdzić czy drzwi, pokrywy
i schowki są dokładnie zamknięte, aby uniknąć
długotrwałego świecenia się lamp sufitowych;
❒wyłączać lampy sufitowe: w każdym razie
w samochodzie przewidziany jest system wyłączenia
automatycznego oświetlenia wewnętrznego;
❒przy wyłączonym silniku, nie pozostawiać na dłuższy
czas włączonych urządzeń (jak np. radioodtwarzacza,
świateł awaryjnych, itp.);
❒przed jakąkolwiek naprawą instalacji elektrycznej,
odłączyć zacisk z bieguna ujemnego akumulatora;
❒dokręcać mocno zaciski na biegunach akumulatora.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 194

195
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

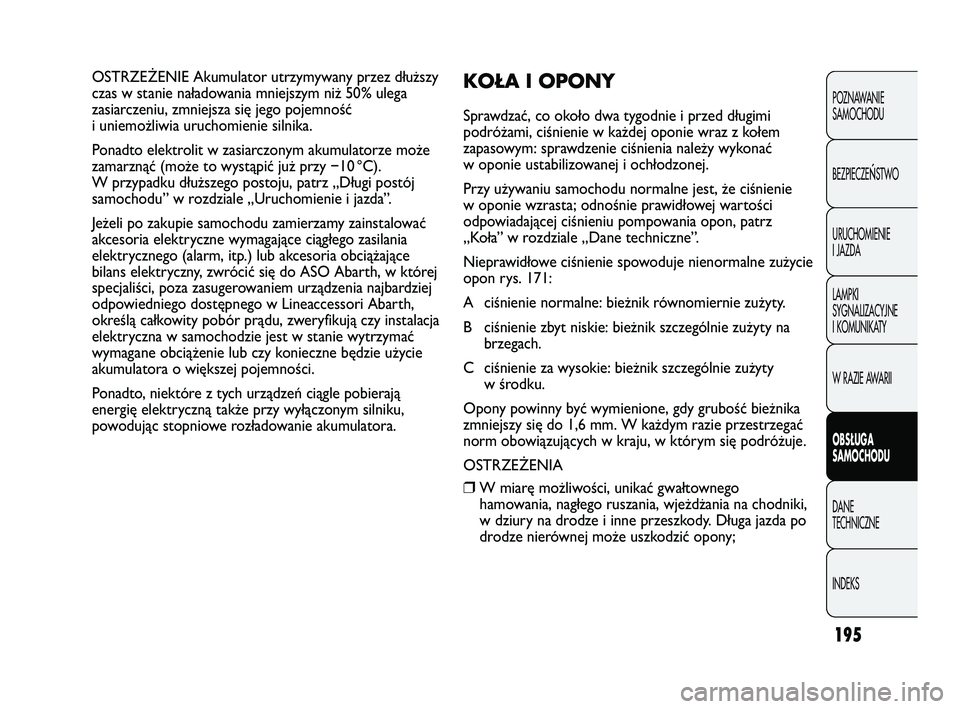

OSTRZE\bENIE Akumulator utrzymywany przez dłuższy
czas w stanie naładowania mniejszym niż 50% ulega
zasiarczeniu, zmniejsza się jego pojemność
i uniemożliwia uruchomienie silnika.
Ponadto elektrolit w zasiarczonym akumulatorze może
zamarznąć (może to wystąpić już przy −10 °C).
W przypadku dłuższego postoju, patrz „Długi postój
samochodu” w rozdziale „Uruchomienie i jazda”.
Jeżeli po zakupie samochodu zamierzamy zainstalować
akcesoria elektryczne wymagające ciągłego zasilania
elektrycznego (alarm, itp.) lub akcesoria obciążające
bilans elektryczny, zwrócić się do ASO Abarth, w której
specjaliści, poza zasugerowaniem urządzenia najbardziej
odpowiedniego dostępnego w Lineaccessori Abarth,
określą całkowity pobór prądu, zweryfikują czy instalacja
elektryczna w samochodzie jest w stanie wytrzymać
wymagane obciążenie lub czy konieczne będzie użycie
akumulatora o większej pojemności.
Ponadto, niektóre z tych urządzeń ciągle pobierają
energię elektryczną także przy wyłączonym silniku,
powodując stopniowe rozładowanie akumulatora.KOŁA I OPONY
Sprawdzać, co około dwa tygodnie i przed długimi
podróżami, ciśnienie w każdej oponie wraz z kołem
zapasowym: sprawdzenie ciśnienia należy wykonać
w oponie ustabilizowanej i ochłodzonej.
Przy używaniu samochodu normalne jest, że ciśnienie
w oponie wzrasta; odnośnie prawidłowej wartości
odpowiadającej ciśnieniu pompowania opon, patrz
„Koła” w rozdziale „Dane techniczne”.

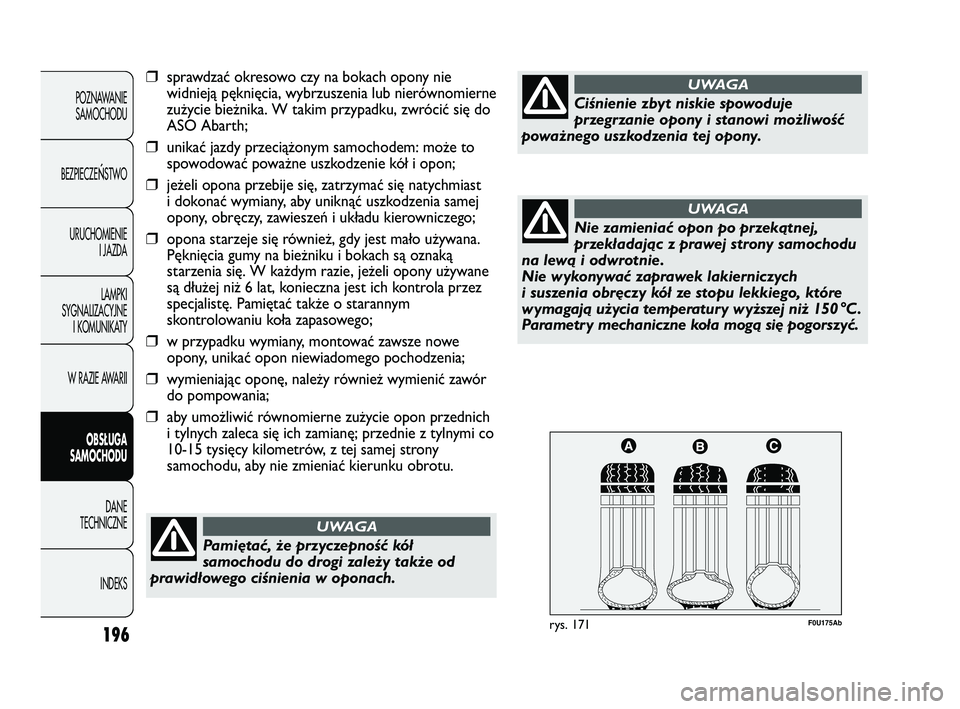

Nieprawidłowe ciśnienie spowoduje nienormalne zużycie
opon rys. 171:
A ciśnienie normalne: bieżnik równomiernie zużyty.
B ciśnienie zbyt niskie: bieżnik szczególnie zużyty na brzegach.
C ciśnienie za wysokie: bieżnik szczególnie zużyty w środku.
Opony powinny być wymienione, gdy grubość bieżnika
zmniejszy się do 1,6 mm. W każdym razie przestrzegać
norm obowiązujących w kraju, w którym się podróżuje.
OSTRZE\bENIA
❒W miarę możliwości, unikać gwałtownego
hamowania, nagłego ruszania, wjeżdżania na chodniki,
w dziury na drodze i inne przeszkody. Długa jazda po
drodze nierównej może uszkodzić opony;
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 195

196
F0U175Abrys. 171
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Pamiętać, że przyczepność kół
samochodu do drogi zależy także od
prawidłowego ciśnienia w oponach.
UWAGA
Ciśnienie zbyt niskie spowoduje
przegrzanie opony i stanowi możliwość
poważnego uszkodzenia tej opony.
UWAGA
Nie zamieniać opon po przekątnej,
przekładając z prawej strony samochodu
na lewą i odwrotnie.
Nie wykonywać zaprawek lakierniczych
i suszenia obręczy kół ze stopu lekkiego, które
wymagają użycia temperatury wyższej niż 150 °C.
Parametry mechaniczne koła mogą się pogorszyć.
UWAGA
❒sprawdzać okresowo czy na bokach opony nie
widnieją pęknięcia, wybrzuszenia lub nierównomierne
zużycie bieżnika. W takim przypadku, zwrócić się do
ASO Abarth;
❒unikać jazdy przeciążonym samochodem: może to
spowodować poważne uszkodzenie kół i opon;
❒jeżeli opona przebije się, zatrzymać się natychmiast
i dokonać wymiany, aby uniknąć uszkodzenia samej
opony, obręczy, zawieszeń i układu kierowniczego;
❒opona starzeje się również, gdy jest mało używana.
Pęknięcia gumy na bieżniku i bokach są oznaką
starzenia się. W każdym razie, jeżeli opony używane
są dłużej niż 6 lat, konieczna jest ich kontrola przez
specjalistę. Pamiętać także o starannym
skontrolowaniu koła zapasowego;
❒w przypadku wymiany, montować zawsze nowe
opony, unikać opon niewiadomego pochodzenia;
❒wymieniając oponę, należy również wymienić zawór
do pompowania;
❒aby umożliwić równomierne zużycie opon przednich
i tylnych zaleca się ich zamianę; przednie z tylnymi co
10-15 tysięcy kilometrów, z tej samej strony
samochodu, aby nie zmieniać kierunku obrotu.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 196
