Lubrificante totalmente sintetico di gradazione
SAE 5W-40.SELENIA
ABARTH 5W-40
Approval Abarth 0102Secondo Piano
di Manutenzione
Programmata

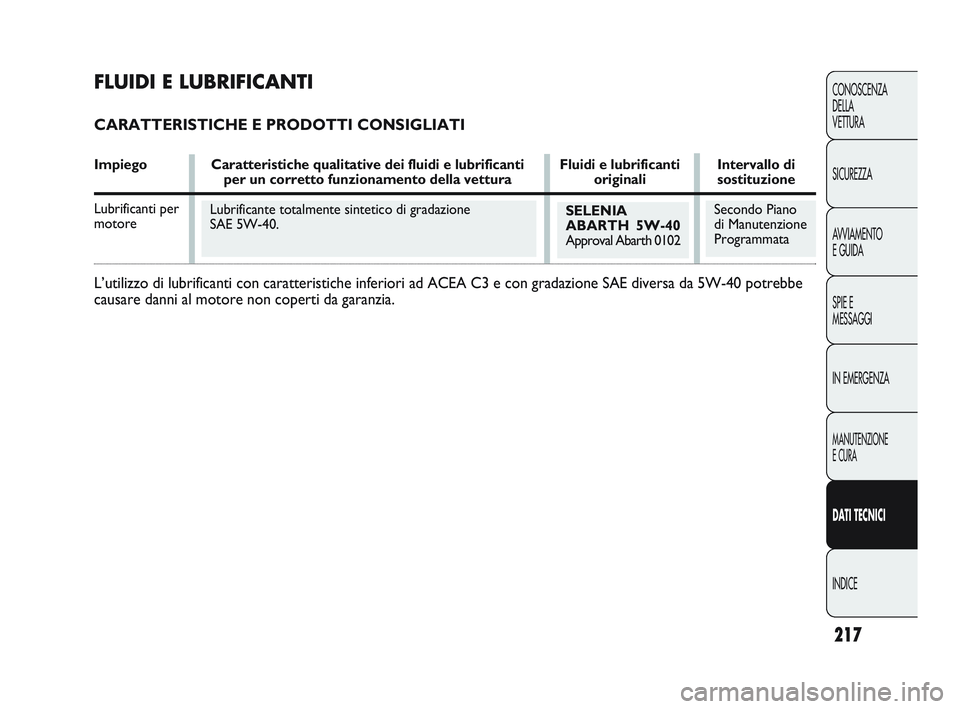

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Intervallo diper un corretto funzionamento della vettura originalisostituzione
Lubrificanti per
motore
L’utilizzo di lubrificanti con caratteristiche inferiori ad ACEA C3 e\
con gradazione SAE diversa da 5W-40 potrebbe
causare danni al motore non coperti da garanzia.
205-220 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:46 Pagina 217

Cambio e differenziali
meccanici
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Freni idraulici e
comandi idraulici
frizione
Circuiti di
raffreddamento.
Percentuale di impiego:
50% acqua 50%
PARAFLUUP(❒ )
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
Lubrificante sintetico di gradazione SAE 75W
Qualificazione FIAT 9.55550-MZ6
Grasso al bisolfuro di molibdeno per elevate
temperature di utilizzo.
Qualificazione FIAT 9.55580. Consistenza NL.GI. 1-2
Grasso sintetico a base di poliurea per alte temperature.
Qualificazione FIAT 9.55580. Consistenza NL.GI. 2
Fluido sintetico F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01.
Qualificazione FIAT 9.55597
Protettivo con azione anticongelante di colore rosso a
base di glicole monoetilenico inibito con formulazione
organica. Supera le specifiche CUNA NC 956-16, ASTM
D 3306. Qualificazione FIAT 9.55523
Miscela di alcoli, acqua e tensioattivi CUNA NC 956-II
Qualificazione FIAT 9.55522 .TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
218
CONOSCENZA DELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
Protettivo
per radiatori
Liquido per
lavacristallo/
lavalunotto Lubrificanti e
grassi per
la trasmissione
del moto
Liquido per freni Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Applicazioni
per un corretto funzionamento della vettura originali
(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi ca\
ratteristiche diverse da quelle descritte.
(❒ ) Per condizioni climatiche particolarmente severe, si consiglia una mi\
scela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
205-220 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:46 Pagina 218

219
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
8,05,06,1

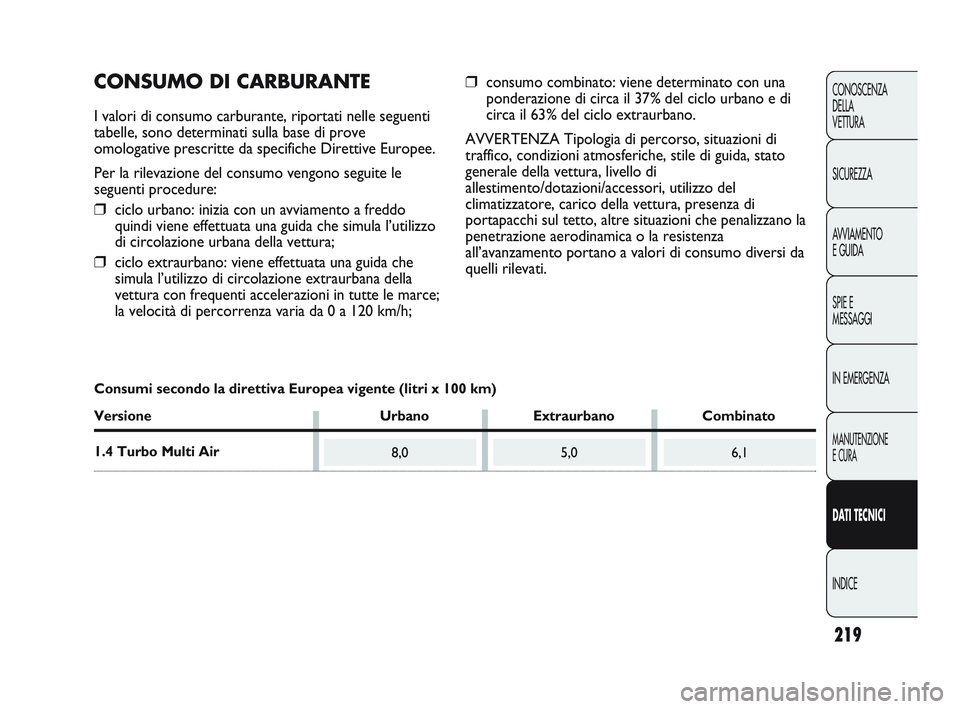

CONSUMO DI CARBURANTE
I valori di consumo carburante, riportati nelle seguenti
tabelle, sono determinati sulla base di prove
omologative prescritte da specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le
seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo
quindi viene effettuata una guida che simula l’utilizzo
di circolazione urbana della vettura;
❒ciclo extraurbano: viene effettuata una guida che
simula l’utilizzo di circolazione extraurbana della
vettura con frequenti accelerazioni in tutte le marce;
la velocità di percorrenza varia da 0 a 120 km/h;
❒consumo combinato: viene determinato con una
ponderazione di circa il 37% del ciclo urbano e di
circa il 63% del ciclo extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di
traffico, condizioni atmosferiche, stile di guida, stato
generale della vettura, livello di
allestimento/dotazioni/accessori, utilizzo del
climatizzatore, carico della vettura, presenza di
portapacchi sul tetto, altre situazioni che penalizzano la
penetrazione aerodinamica o la resistenza
all’avanzamento portano a valori di consumo diversi da
quelli rilevati.
Consumi secondo la direttiva Europea vigente (litri x 100 km)
Versione UrbanoExtraurbano Combinato
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:46 Pagina 219

220
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
142

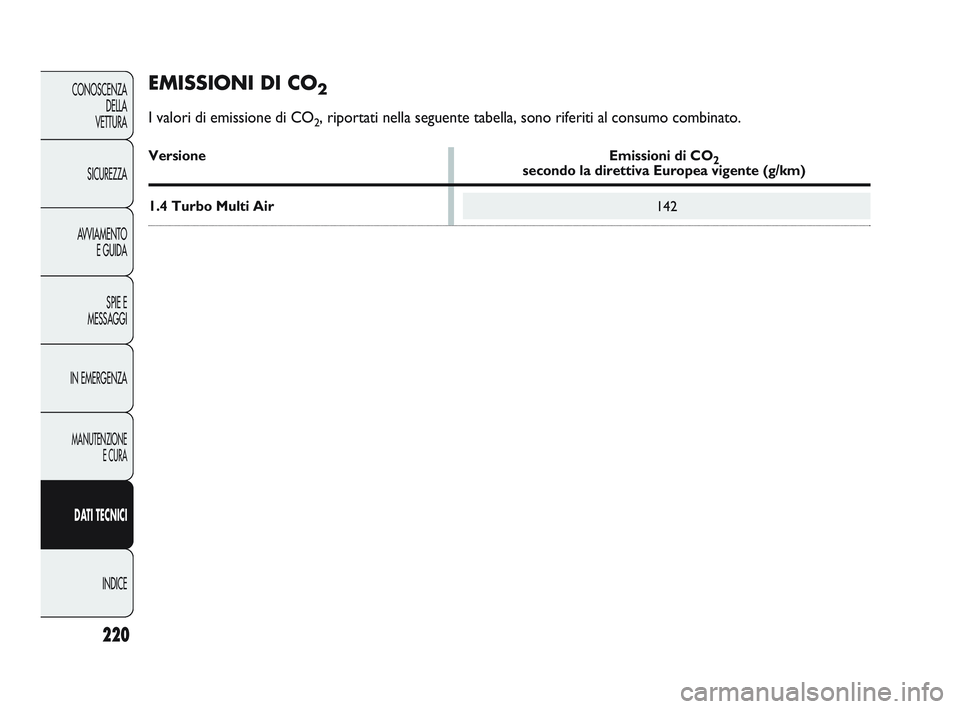

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
Versione Emissioni di CO2secondo la direttiva Europea vigente (g/km)
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:46 Pagina 220

Sintonia manuale ............................................................ 245
Funzione Au tostore ...................................................... 246
Ricezione allarme di emergenza ................................. 247
Funzione EON ................................................................ 247
Emittenti stereof oniche ................................................ 247
LETTORE CD ................................................................. 248
Introduzione .................................................................... 248
Selezione l ettore CD .................................................... 248
Inserimento/espulsione CD ......................................... 249
Indicazioni display ........................................................... 250
Selezione brano............................................................... 250
Avanzamento rapido/indietro veloce brani .............. 250
Funzione Pau sa ............................................................... 250
LETTORE CD MP3 ....................................................... 251
Introduzione .................................................................... 251
Modalità MP3 .................................................................. 251
Selezione sessioni MP3 con dischi ibridi ................... 251
Indicazioni display ........................................................... 252
Selezione cartella s uccessiva/precedente .................. 252
Struttura delle cartelle .................................................. 252
AUX (solo in presenza di sistema Blue&Me™)..... 253
Introduzione ..................................................................... 253
Modalità AU X .................................................................. 253
DIAGNOSI INCONVENIENTI .................................. 254
AUTORADIO
PRESENTAZIONE .......................................................... 222
Consig li .....................................................................\
........ 222
Caratteristiche tecniche ............................................... 224
GUIDA RAPIDA ............................................................ 225
Comandi al volante ........................................................ 228
Generalità .......................................................................\
. 229
FUNZIONI E REGOLAZIONI ................................... 231
Accensione au toradio ................................................... 231
Spegnimento autoradio ................................................. 231
Selezione delle funzioni Radio ..................................... 231
Selezione funzio ne CD ................................................. 231
Funzione memoria sor gente audio ............................. 231
Regolazione volume ...................................................... 232
Funzione Mu te/Pausa ..................................................... 232
Regolazioni Audio .......................................................... 233
Funzioni Preset/User/Classic /Rock/Jazz .................... 235
Funzione User Eq Settings ........................................... 235
Menu ........................................................................\
......... 236
Predisposizione telefono .............................................. 242
Protezione an tifurto ...................................................... 243
RADIO (Tune r) .............................................................. 244
Introduzione .................................................................... 244
Selezione banda di frequenza ...................................... 244
Tasti di presel ezione ..................................................... 245
Memorizzazione ultima stazione asc oltata ............... 245
Sintonia au tomatica ....................................................... 245
AUTORADIO
221
221-256 PUNTO Abarth I 1ed 8-02-2012 15:52 Pagina 221

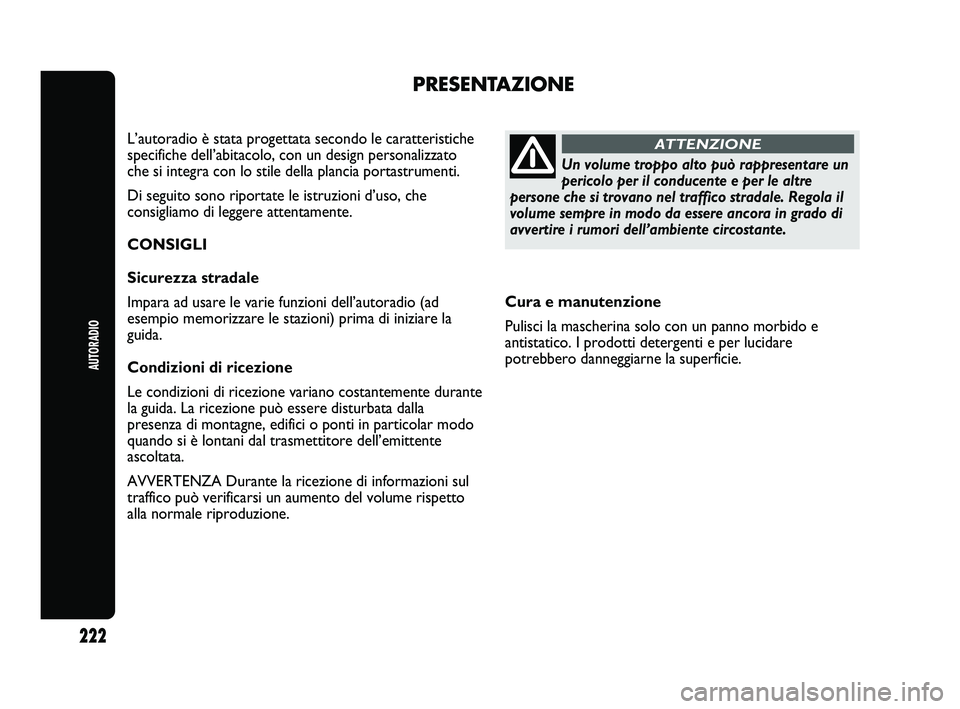

Cura e manutenzione
Pulisci la mascherina solo con un panno morbido e
antistatico. I prodotti detergenti e per lucidare
potrebbero danneggiarne la superficie.
PRESENTAZIONE
L’autoradio è stata progettata secondo le caratteristiche
specifiche dell’abitacolo, con un design personalizzato
che si integra con lo stile della plancia portastrumenti.
Di seguito sono riportate le istruzioni d’uso, che
consigliamo di leggere attentamente.
CONSIGLI
Sicurezza stradale
Impara ad usare le varie funzioni dell’autoradio (ad
esempio memorizzare le stazioni) prima di iniziare la
guida.
Condizioni di ricezione
Le condizioni di ricezione variano costantemente durante
la guida. La ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in particolar modo
quando si è lontani dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di informazioni sul
traffico può verificarsi un aumento del volume rispetto
alla normale riproduzione.
Un volume troppo alto può rappresentare un
pericolo per il conducente e per le altre
persone che si trovano nel traffico stradale. Regola il
volume sempre in modo da essere ancora in grado di
avvertire i rumori dell’ambiente circostante.
ATTENZIONE
AUTORADIO
222
221-256 PUNTO Abarth I 1ed 8-02-2012 15:52 Pagina 222

CD
La presenza di sporcizia, graffi od eventuali deformazioni
sui CD può provocare salti durante la riproduzione e
cattiva qualità del suono. Per avere condizioni ottimali di
riproduzione segui questi consigli:
❒utilizza solo CD che abbiano il marchio:
AUTORADIO
223
❒pulisci accuratamente ogni CD da eventuali segni delle
dita e da polvere con un panno soffice. Sostieni i CD
dalla circonferenza esterna e puliscili dal centro verso
l’esterno;
❒non utilizzare mai per la pulizia prodotti chimici (ad es.
bombole spray o antistatici o thinner) perché possono
danneggiare la superficie dei CD;
❒dopo averli ascoltati rimetti i CD nelle proprie scatole,
per evitare di danneggiarli;
❒non esporre i CD alla luce diretta del sole, alle alte
temperature o all’umidità per periodi prolungati;
❒non incollare etichette sulla superficie del CD e non
scrivere sulla superficie registrata con matite o penne;
❒non usare CD molto graffiati, incrinati, deformati, ecc.
L’uso di tali dischi comporterà malfunzionamento o
danni del riproduttore;
❒l’ottenimento della migliore riproduzione audio
richiede l’utilizzo di supporti CD stampati originali.
Non è garantito il corretto funzionamento qualora
vengano utilizzati supporti CD-R/RW non
correttamente masterizzati e/o di capacità massima
superiore a 650 MB;
❒non usare i fogli protettivi per CD in commercio o
dischi dotati di stabilizzatori, ecc. in quanto
potrebbero incastrarsi nel meccanismo interno e
danneggiare il disco;
❒ nel caso di utilizzo di CD protetti da copia, è possibile

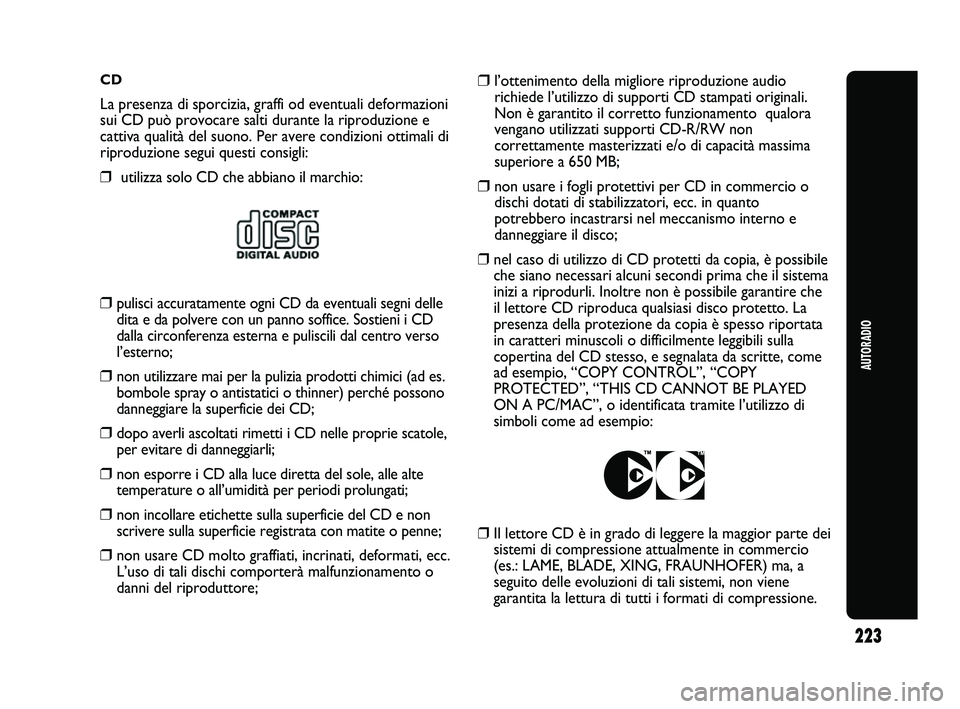

che siano necessari alcuni secondi prima che il sistema
inizi a riprodurli. Inoltre non è possibile garantire che
il lettore CD riproduca qualsiasi disco protetto. La
presenza della protezione da copia è spesso riportata
in caratteri minuscoli o difficilmente leggibili sulla
copertina del CD stesso, e segnalata da scritte, come
ad esempio, “COPY CONTROL”, “COPY
PROTECTED”, “THIS CD CANNOT BE PLAYED
ON A PC/MAC”, o identificata tramite l’utilizzo di
simboli come ad esempio:
❒ Il lettore CD è in grado di leggere la maggior parte dei
sistemi di compressione attualmente in commercio
(es.: LAME, BLADE, XING, FRAUNHOFER) ma, a
seguito delle evoluzioni di tali sistemi, non viene
garantita la lettura di tutti i formati di compressione.
221-256 PUNTO Abarth I 1ed 8-02-2012 15:52 Pagina 223

224
AUTORADIO
Allestimento Audio Hi-Fi
(per versioni/mercati, dove previsto)
Altoparlanti anteriori
❒N° 2 tweeter montati su mostrina maniglia apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore;
❒N° 1 Box sub-woofer posizionato nel vano baule (lato
destro);
❒N° 1 amplificatore audio multicanale ASP montato nel
sottoplancia (lato passeggero).

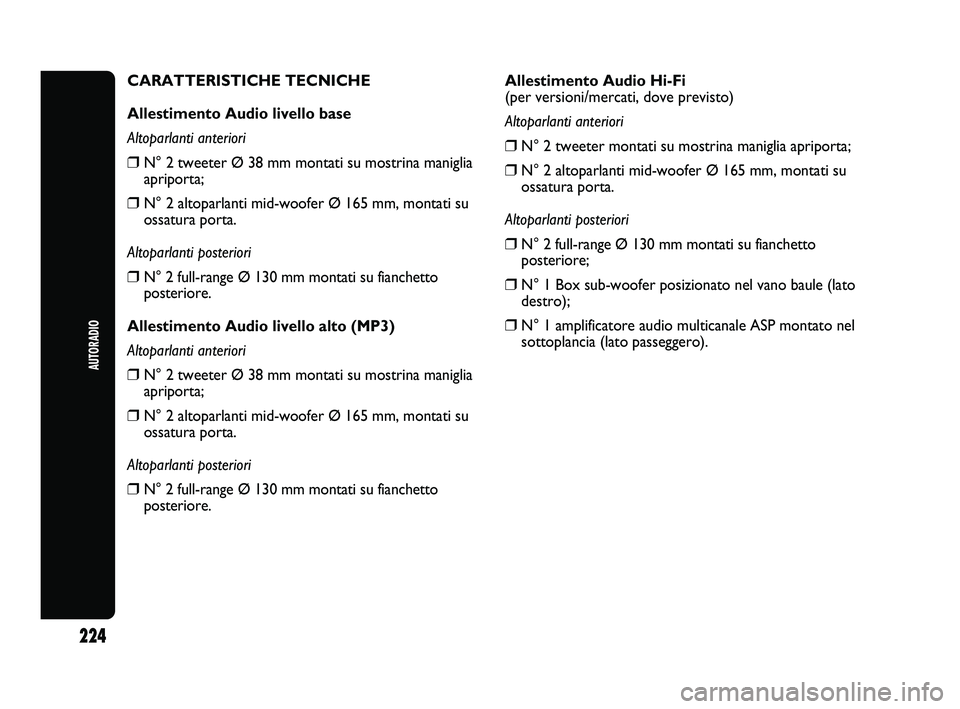

CARATTERISTICHE TECNICHE
Allestimento Audio livello base
Altoparlanti anteriori
❒N° 2 tweeter Ø 38 mm montati su mostrina maniglia
apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore.
Allestimento Audio livello alto (MP3)
Altoparlanti anteriori
❒N° 2 tweeter Ø 38 mm montati su mostrina maniglia
apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore.
221-256 PUNTO Abarth I 1ed 8-02-2012 15:52 Pagina 224

225
AUTORADIO

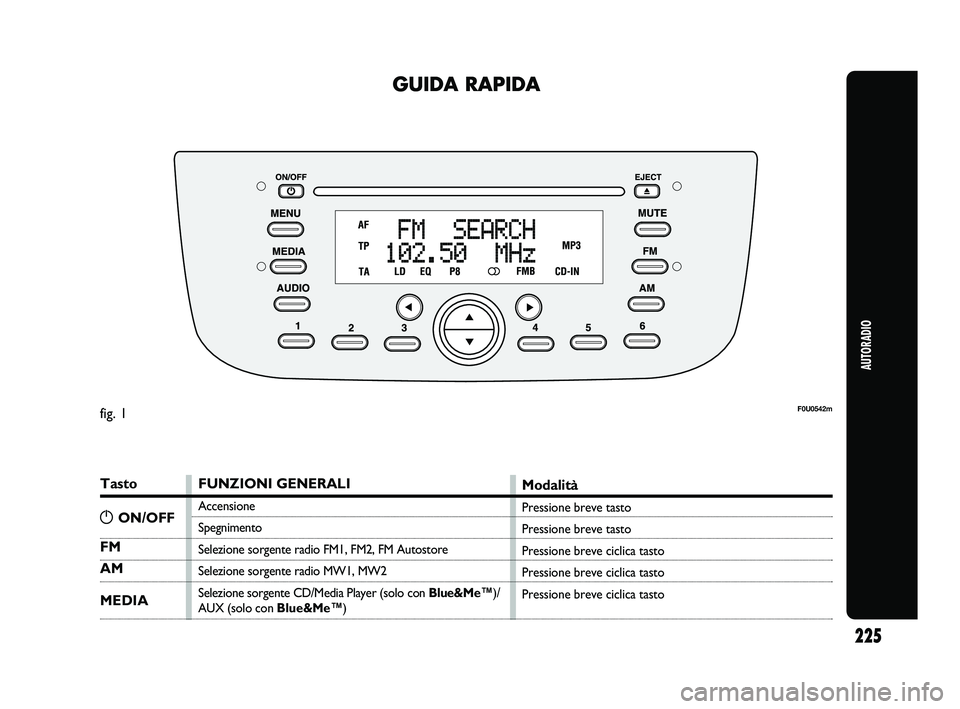

GUIDA RAPIDA
Tasto
FM
AM
MEDIA
FUNZIONI GENERALI
Accensione
Spegnimento
Selezione sorgente radio FM1, FM2, FM Autostore
Selezione sorgente radio MW1, MW2
Selezione sorgente CD/Media Player (solo con Blue&Me™)/
AUX (solo con Blue&Me™ )
Modalità
Pressione breve tasto
Pressione breve tasto
Pressione breve ciclica tasto
Pressione breve ciclica tasto
Pressione breve ciclica tasto
F0U0542m
gON/OFF
fig. 1
221-256 PUNTO Abarth I 1ed 8-02-2012 15:52 Pagina 225

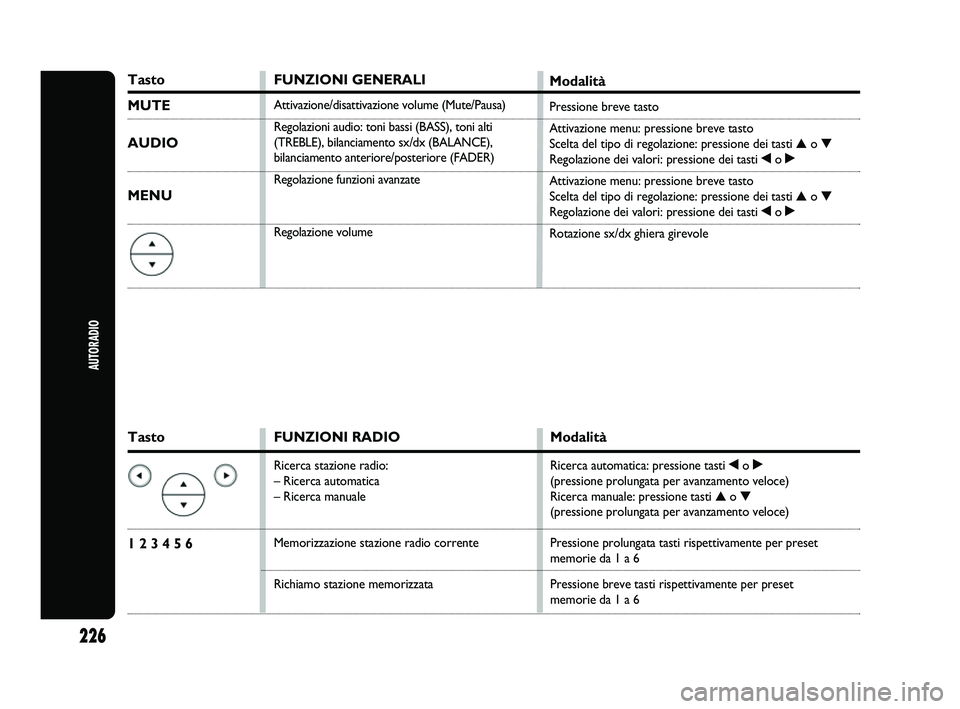

Tasto
1 2 3 4 5 6
FUNZIONI RADIO
Ricerca stazione radio:
– Ricerca automatica
– Ricerca manuale
Memorizzazione stazione radio corrente
Richiamo stazione memorizzata
Modalità
Ricerca automatica: pressione tasti ¯o ˙
(pressione prolungata per avanzamento veloce)
Ricerca manuale: pressione tasti ▲o ▼
(pressione prolungata per avanzamento veloce)
Pressione prolungata tasti rispettivamente per preset
memorie da 1 a 6
Pressione breve tasti rispettivamente per preset
memorie da 1 a 6
Tasto
MUTE
AUDIO
MENU
FUNZIONI GENERALI
Attivazione/disattivazione volume (Mute/Pausa)
Regolazioni audio: toni bassi (BASS), toni alti
(TREBLE), bilanciamento sx/dx (BALANCE),
bilanciamento anteriore/posteriore (FADER)
Regolazione funzioni avanzate
Regolazione volume
Modalità
Pressione breve tasto
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti ▲o ▼
Regolazione dei valori: pressione dei tasti ¯o ˙
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti ▲o ▼
Regolazione dei valori: pressione dei tasti ¯o ˙
Rotazione sx/dx ghiera girevole
AUTORADIO
226
221-256 PUNTO Abarth I 1ed 8-02-2012 15:52 Pagina 226
