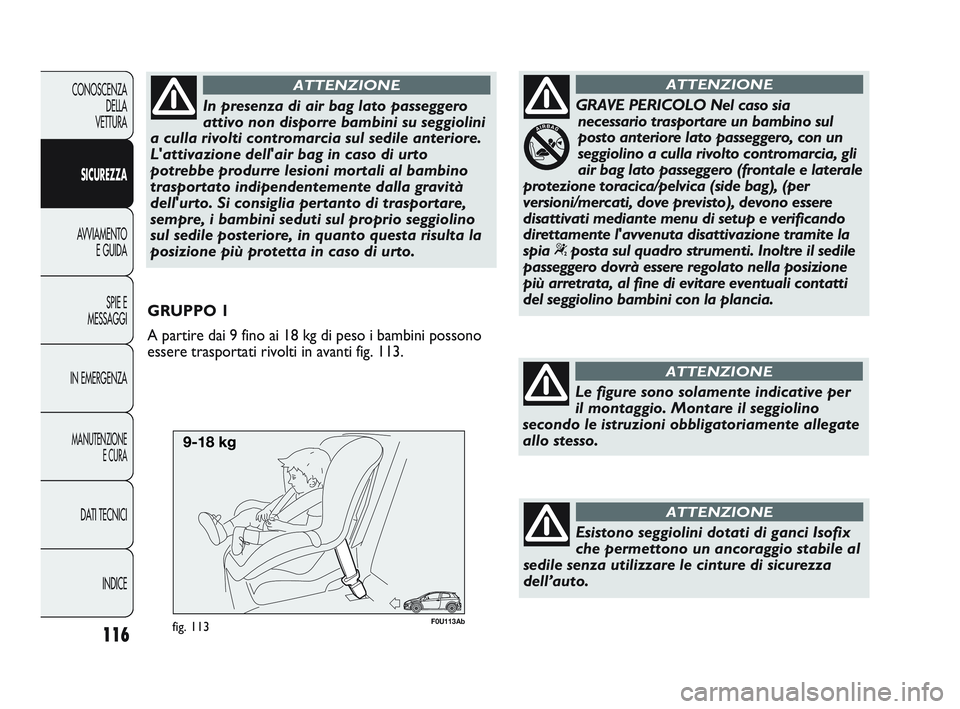

F0U113Abfig. 113
GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bambini possono
essere trasportati rivolti in avanti fig. 113.
116
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
In presenza di air bag lato passeggero
attivo non disporre bambini su seggiolini
a culla rivolti contromarcia sul sedile anteriore.
L'attivazione dell'air bag in caso di urto
potrebbe produrre lesioni mortali al bambino
trasportato indipendentemente dalla gravità
dell'urto. Si consiglia pertanto di trasportare,
sempre, i bambini seduti sul proprio seggiolino
sul sedile posteriore, in quanto questa risulta la
posizione più protetta in caso di urto.
ATTENZIONE
GRAVE PERICOLO Nel caso sia necessario trasportare un bambino sul
posto anteriore lato passeggero, con un
seggiolino a culla rivolto contromarcia, gli
air bag lato passeggero (frontale e laterale
protezione toracica/pelvica (side bag), (per
versioni/mercati, dove previsto), devono essere
disattivati mediante menu di setup e verificando
direttamente l'avvenuta disattivazione tramite la
spia “posta sul quadro strumenti. Inoltre il sedile
passeggero dovrà essere regolato nella posizione
più arretrata, al fine di evitare eventuali contatti
del seggiolino bambini con la plancia.
ATTENZIONE
Le figure sono solamente indicative per
il montaggio. Montare il seggiolino
secondo le istruzioni obbligatoriamente allegate
allo stesso.
ATTENZIONE
Esistono seggiolini dotati di ganci Isofix
che permettono un ancoraggio stabile al
sedile senza utilizzare le cinture di sicurezza
dell’auto.
ATTENZIONE
109-130 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:47 Pagina 116

120
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

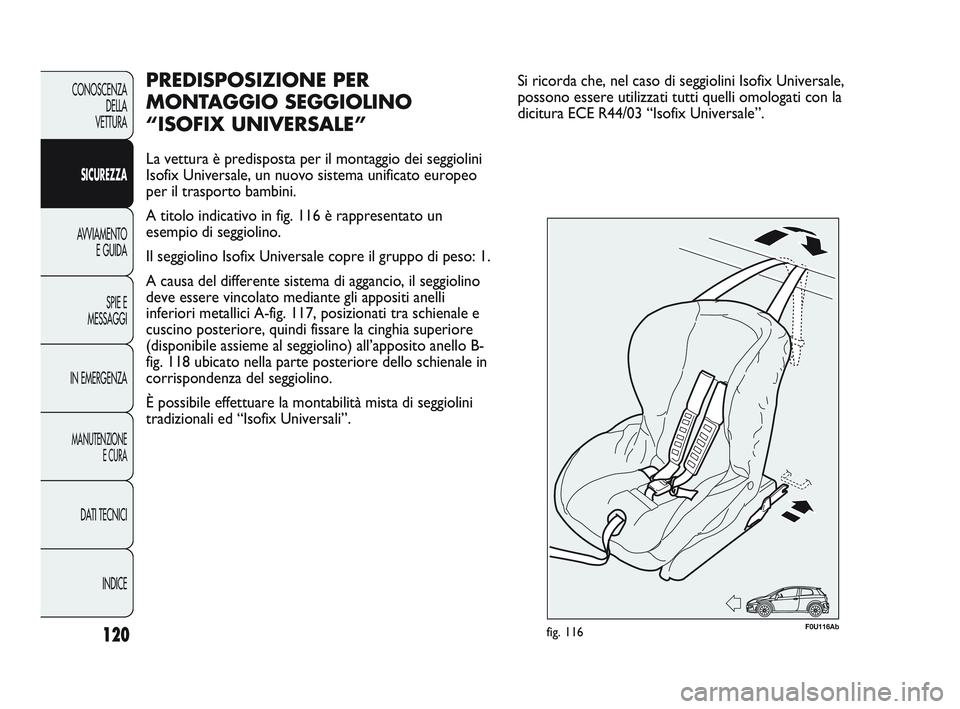

PREDISPOSIZIONE PER
MONTAGGIO SEGGIOLINO
“ISOFIX UNIVERSALE”
La vettura è predisposta per il montaggio dei seggiolini
Isofix Universale, un nuovo sistema unificato europeo
per il trasporto bambini.
A titolo indicativo in fig. 116 è rappresentato un
esempio di seggiolino.
Il seggiolino Isofix Universale copre il gruppo di peso: 1.
A causa del differente sistema di aggancio, il seggiolino
deve essere vincolato mediante gli appositi anelli
inferiori metallici A-fig. 117, posizionati tra schienale e
cuscino posteriore, quindi fissare la cinghia superiore
(disponibile assieme al seggiolino) all’apposito anello B-
fig. 118 ubicato nella parte posteriore dello schienale in
corrispondenza del seggiolino.
È possibile effettuare la montabilità mista di seggiolini
tradizionali ed “Isofix Universali”.
F0U116Abfig. 116
Si ricorda che, nel caso di seggiolini Isofix Universale,
possono essere utilizzati tutti quelli omologati con la
dicitura ECE R44/03 “Isofix Universale”.
109-130 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:47 Pagina 120

122
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
E
E
D C
D C B
B1 AIL
IL
IL
IL
IL
IL
IUF
IUF
IUF
Contromarcia
Contromarcia
Contromarcia
Contromarcia
Contromarcia
Contromarcia
Frontemarcia
Frontemarcia
Frontemarcia

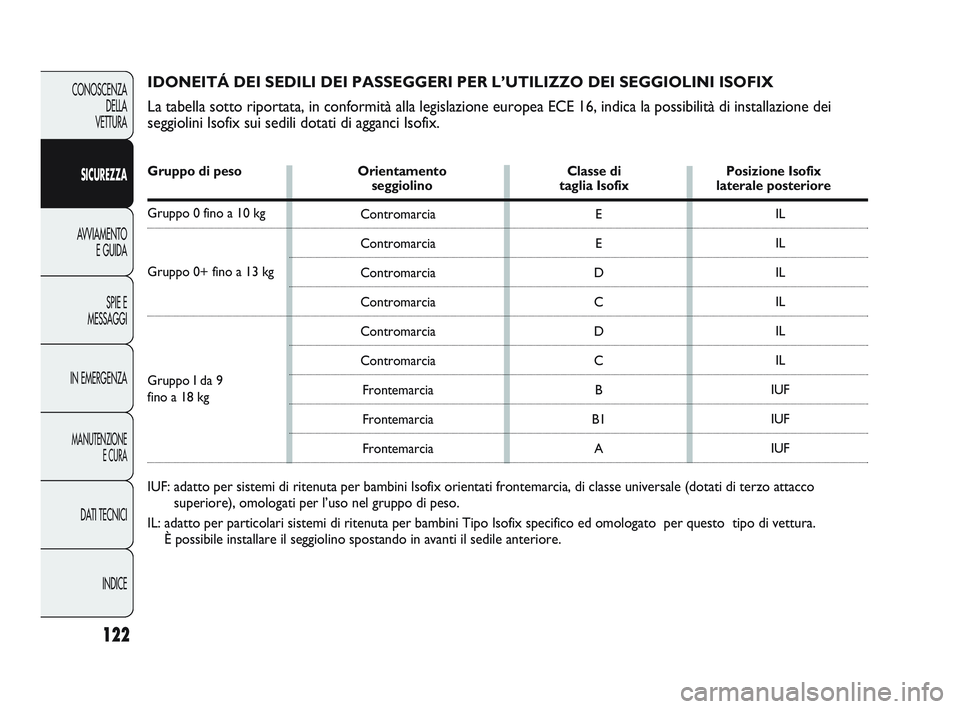

IDONEITÁ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI I\
SOFIX
La tabella sotto riportata, in conformità alla legislazione europea E\
CE 16, indica la possibilità di installazione dei
seggiolini Isofix sui sedili dotati di agganci Isofix.
Gruppo di peso OrientamentoClasse diPosizione Isofix seggiolino taglia Isofixlaterale posteriore
Gruppo 0 fino a 10 kg
Gruppo 0+ fino a 13 kg
Gruppo I da 9
fino a 18 kg
IUF: adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia\
, di classe universale (dotati di terzo attacco
superiore), omologati per l’uso nel gruppo di peso.
IL: adatto per particolari sistemi di ritenuta per bambini Tipo Isofix speci\
fico ed omologato per questo tipo di vettura. È possibile installare il seggiolino spostando in avanti il sedile an\
teriore.
109-130 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:47 Pagina 122

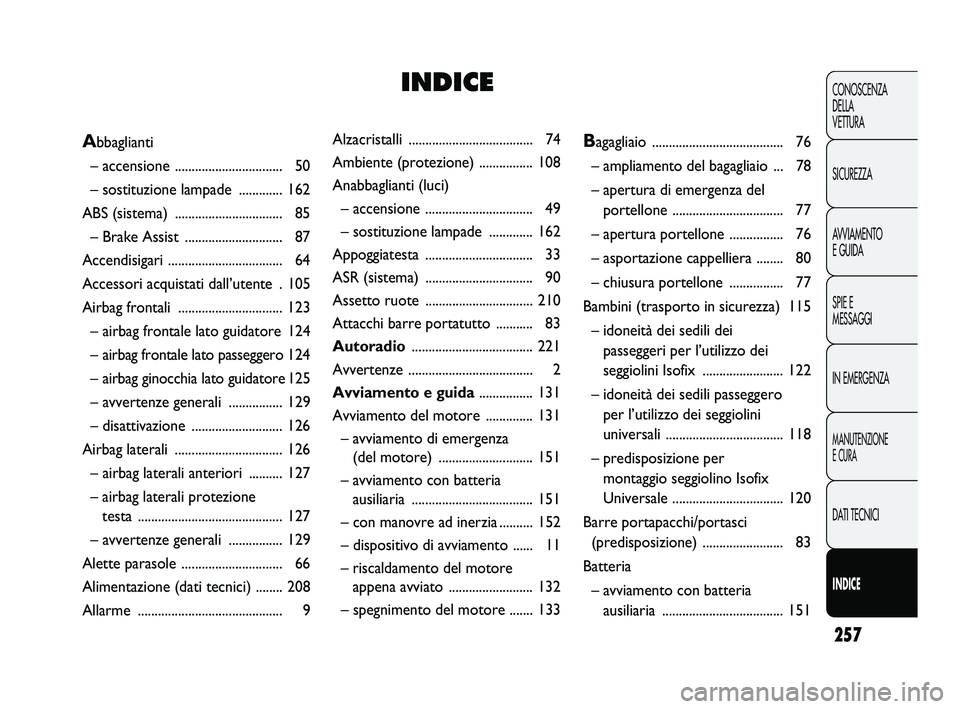

257
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Alzacristalli ..................................... 74
Ambiente (protezione) ................ 108
Anabbaglianti (luci) – accensione ................................ 49
– sostituzione lampade ............. 162
Appoggiatesta ................................ 33
ASR (sistema) ................................ 90
Assetto ru ote ................................ 210
Attacchi barre portatutto ........... 83
Autoradio .................................... 221
Avvertenze ..................................... 2
Avviamento e guida ................ 131
Avviamento del motore .............. 131
– avviamento di emergenza (del motor e) ............................ 151
– avviamento con batteria ausiliaria .................................... 151
– con manovre ad inerzia .......... 152
– dispositivo di avviamento ...... 11
– riscaldamento del motore appena a vviato ......................... 132
– spegnimento del motore ....... 133Bagagliaio ....................................... 76
– ampliamento del bagagliaio ... 78
– apertura di emergenza del portellone ................................. 77
– apertura po rtellone ................ 76
– asportazione cappelliera ........ 80
– chiusura por tellone ................ 77
Bambini (trasporto in sicurezza) 115 – idoneità dei sedili dei passeggeri per l’utilizzo dei
seggiolini Isofix ........................ 122
– idoneità dei sedili passeggero per l’utilizzo dei seggiolini
universali ................................... 118
– predisposizione per montaggio seggiolino Isofix
Universale ................................. 120
Barre portapacchi/portasci (predisposizione) ........................ 83
Batteria – avviamento con batteria ausiliaria .................................... 151Abbaglianti
– accensione ................................ 50
– sostituzione lampade ............. 162
ABS (sistem a) ................................ 85
– Brake Assist ............................. 87
Accendisigari .................................. 64
Accessori acquistati dall’utente . 105
Airbag frontali ............................... 123
– airbag frontale lato guidatore 124
– airbag frontale lato passeggero 124
– airbag ginocchia lato guidatore 125
– avvertenze generali ................ 129
– disattivazione ........................... 126
Airbag laterali ................................ 126
– airbag laterali anteriori .......... 127
– airbag laterali protezione testa ........................................... 127
– avvertenze generali ................ 129
Alette parasole .............................. 66
Alimentazione ( dati tecnici) ........ 208
Allarme ........................................... 9
INDICE
257-266 PUNTO Abarth I 1ed 8-02-2012 15:54 Pagina 257

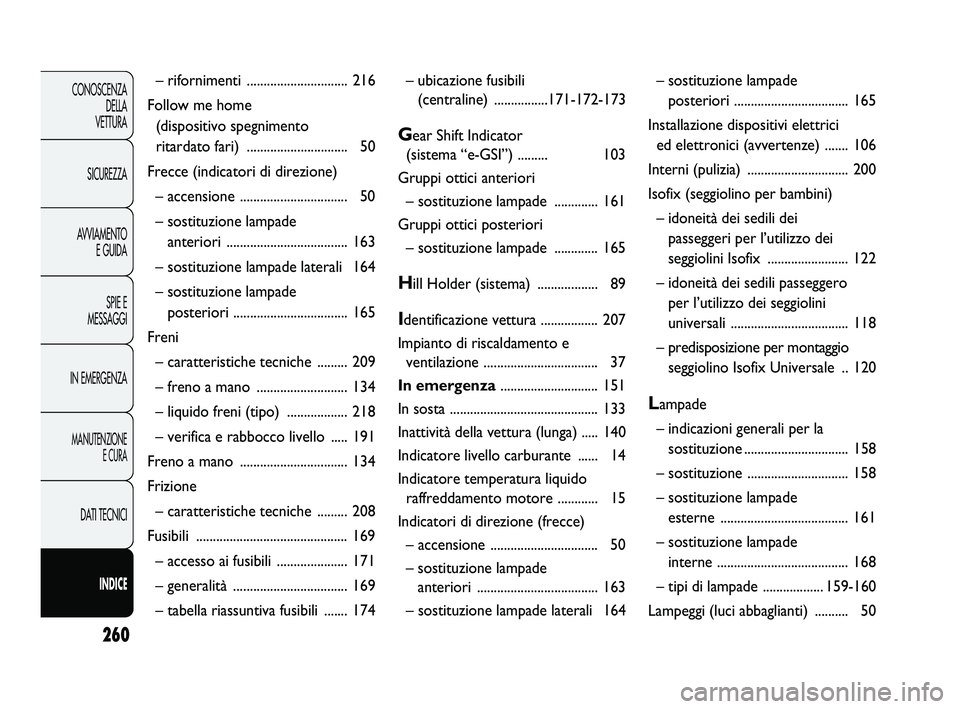

260
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
– riforniment i .............................. 216
Follow me home (dispositivo spegnimento
ritardato fa ri) .............................. 50
Frecce (indicatori di direzione) – accensione ................................ 50
– sostituzione lampade anterio ri .................................... 163
– sostituzione lampade laterali 164
– sostituzione lampade posteriori .................................. 165
Freni – caratteristiche tecniche ......... 209
– freno a mano ........................... 134
– liquido freni (tipo) .................. 218
– verifica e rabbo cco livello ..... 191
Freno a ma no ................................ 134
Frizione – caratteristiche tecniche ......... 208
Fusibili ............................................. 169
– accesso ai fusibili ..................... 171
– generalità .................................. 169
– tabella riass untiva fusibili ....... 174 – ubicazione fusibili
(centraline) ............... .171-172-173
Gear Shift Indicator
(sistema “e -GSI”) ......... 103
Gruppi ottici anteriori – sostituzione lampade ............. 161
Gruppi ottici posteriori – sostituzione lampade ............. 165
Hill Holder (si stema) .................. 89
Identificazione vettura ................. 207
Impianto di riscaldamento e ventilazio ne .................................. 37
In emergenza ............................. 151
In sosta ............................................ 133
Inattività della v ettura (lunga) ..... 140
Indicatore livello carburante ...... 14
Indicatore temperatura liquido raffreddamento motore ............ 15
Indicatori di direzione (frecce) – accensione ................................ 50
– sostituzione lampade anterio ri .................................... 163
– sostituzione lampade laterali 164 – sostituzione lampade
posteriori .................................. 165
Installazione dispositivi elettrici ed elettronici (avvertenze) ....... 106
Interni (pulizia ) .............................. 200
Isofix (seggiolino per bambini) – idoneità dei sedili dei passeggeri per l’utilizzo dei
seggiolini Isofix ........................ 122
– idoneità dei sedili passeggero per l’utilizzo dei seggiolini
universali ................................... 118
– predisposizione per montaggio seggiolino Isofix Universale .. 120
Lampade
– indicazioni generali per la sostituzione ............................... 158
– sostituzione .............................. 158
– sostituzione lampade esterne ...................................... 161
– sostituzione lampade interne ....................................... 168
– tipi di lampade .................. 159-160
Lampeggi (luci abb aglianti) .......... 50
257-266 PUNTO Abarth I 1ed 8-02-2012 15:54 Pagina 260

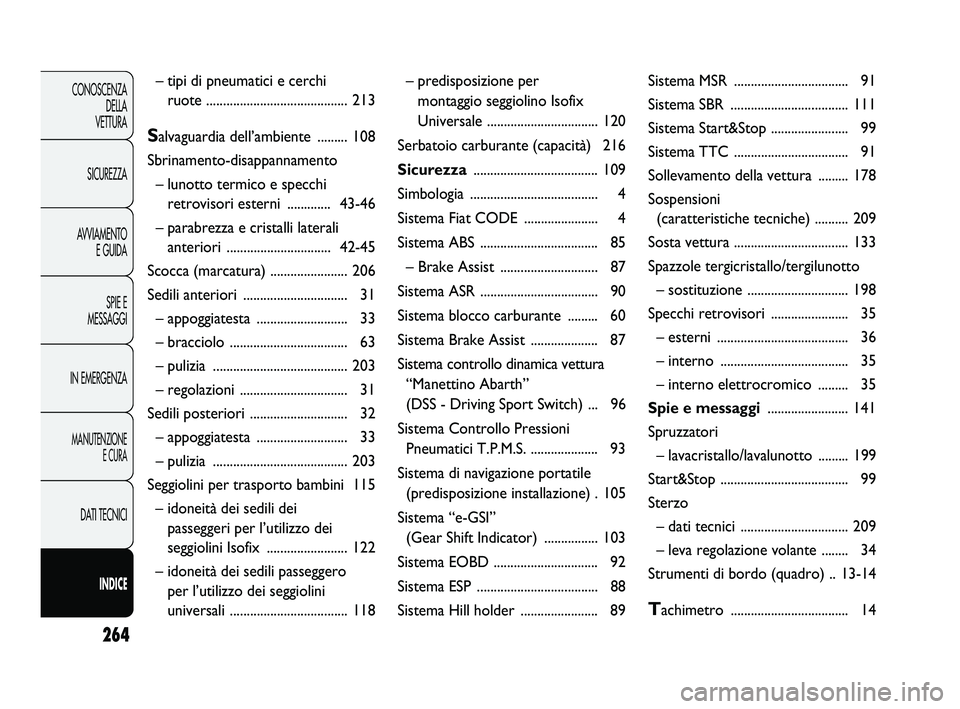

– tipi di pneumatici e cerchi ruote .......................................... 213
Salvaguardia de ll’ambiente ......... 108
Sbrinamento-disappannamento – lunotto termico e specchi retrovisori esterni ............. 43-46
– parabrezza e cristalli laterali anteriori ............................... 42-45
Scocca (marc atura) ....................... 206
Sedili anteriori ............................... 31
– appoggiatesta ........................... 33
– bracciolo ................................... 63
– pulizia ........................................ 203
– regolazioni ................................ 31
Sedili poste riori ............................. 32
– appoggiatesta ........................... 33
– pulizia ........................................ 203
Seggiolini per trasporto bambini 115 – idoneità dei sedili dei passeggeri per l’utilizzo dei
seggiolini Isofix ........................ 122
– idoneità dei sedili passeggero per l’utilizzo dei seggiolini
universali ................................... 118– predisposizione per
montaggio seggiolino Isofix
Universale ................................. 120
Serbatoio carburante (capacità) 216
Sicurezza ..................................... 109
Simbologia ...................................... 4
Sistema Fiat CODE ...................... 4
Sistema ABS ................................... 85 – Brake Assist ............................. 87
Sistema ASR ................................... 90
Sistema blocco carburante ......... 60
Sistema Brake Assist .................... 87
Sistema controllo dinamica vettura “Manettino Abarth”
(DSS - Driving Sport Switch) ... 96
Sistema Controllo Pressioni Pneumatici T.P.M.S. .................... 93
Sistema di navigazione portatile (predisposizione installazione) . 105
Sistema “e-GSI” (Gear Shift Indicator) ................ 103
Sistema EOBD ............................... 92
Sistema ESP .................................... 88
Sistema Hill holder ....................... 89 Sistema
MSR .................................. 91
Sistema SBR ................................... 111
Sistema Start&Stop ....................... 99
Sistema TTC .................................. 91
Sollevamento della ve
ttura ......... 178
Sospensioni (caratteristiche tecniche ) .......... 209
Sosta vettura .................................. 133
Spazzole tergicristallo/tergilunotto – sostituzione .............................. 198
Specchi retrovisori ....................... 35
– esterni ....................................... 36
– interno ...................................... 35
– interno elettr ocromico ......... 35
Spie e messaggi ........................ 141
Spruzzatori – lavacristallo/lavalunotto ......... 199
Start&Stop ...................................... 99
Sterzo – dati te cnici ................................ 209
– leva regolazio ne volante ........ 34
Strumenti di bordo (quadro) .. 13-14
Tachimetro ................................... 14
264
CONOSCENZA DELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
257-266 PUNTO Abarth I 1ed 8-02-2012 15:54 Pagina 264

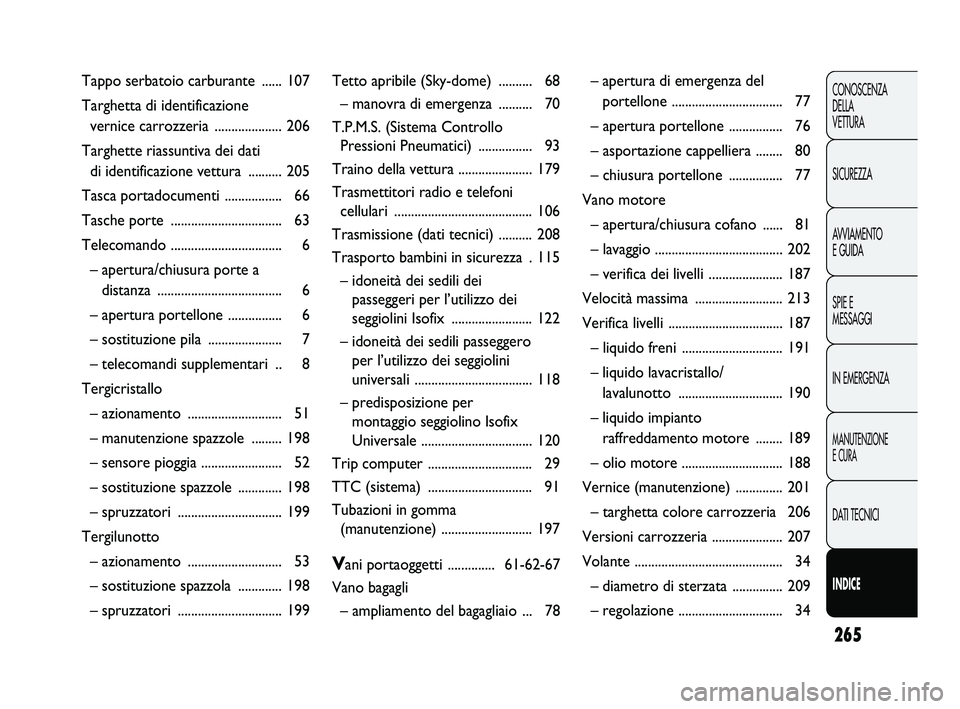

265
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Tappo serbatoio carburante ...... 107
Targhetta di identificazione vernice carro zzeria .................... 206
Targhette riassuntiva dei dati di identificazione vettura .......... 205
Tasca portadocumenti ................. 66
Tasche po rte ................................. 63
Telecomando ................................. 6 – apertura/chiusura porte a distanza ..................................... 6
– apertura po rtellone ................ 6
– sostituzione pila ...................... 7
– telecomandi supplementari .. 8
Tergicristallo – azionamento ............................ 51
– manutenzione spazzole ......... 198
– sensore pioggia ........................ 52
– sostituzione sp azzole ............. 198
– spruzzatori ............................... 199
Tergilunotto – azionamento ............................ 53
– sostituzione sp azzola ............. 198
– spruzzatori ............................... 199Tetto apribile (Sk
y-dome) .......... 68
– manovra di emergenza .......... 70
T.P.M.S. (Sistema Controllo Pressioni Pneumatici) ................ 93
Traino della vettura ...................... 179
Trasmettitori radio e telefoni cellulari ......................................... 106
Trasmissione (dati te cnici) .......... 208
Trasporto bambini in sicurezza . 115 – idoneità dei sedili dei passeggeri per l’utilizzo dei
seggiolini Isofix ........................ 122
– idoneità dei sedili passeggero per l’utilizzo dei seggiolini
universali ................................... 118
– predisposizione per montaggio seggiolino Isofix
Universale ................................. 120
Trip compu ter ............................... 29
TTC (sistema) ............................... 91
Tubazioni in gomma (manutenzione) ........................... 197
Vani portaoggetti ..............61-62-67
Vano bagagli – ampliamento del bagagliaio ... 78 – apertura di emergenza del
portellone ................................. 77
– apertura po rtellone ................ 76
– asportazione cappelliera ........ 80
– chiusura por tellone ................ 77
Vano motore – apertura/chiusura cofano ...... 81
– lavaggio ...................................... 202
– verifica dei livelli ...................... 187
Velocità massima .......................... 213
Verifica live lli .................................. 187
– liquido fre ni .............................. 191
– liquido lavacristallo/ lavalunotto ............................... 190
– liquido impianto raffreddamento motore ........ 189
– olio m otore .............................. 188
Vernice (manute nzione) .............. 201
– targhetta colore carrozzeria 206
Versioni carro zzeria ..................... 207
Volante ............................................ 34 – diametro di sterz ata ...............209
– regolazione ............................... 34
257-266 PUNTO Abarth I 1ed 8-02-2012 15:54 Pagina 265
