Abarth Punto 2012 Notice d'entretien (in French)
Manufacturer: ABARTH, Model Year: 2012, Model line: Punto, Model: Abarth Punto 2012Pages: 271, PDF Size: 8.39 MB
Page 21 of 271
17
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
BOUTONS DE COMMANDE ÉCRAN
MULTIFONCTION RECONFIGURABLE fig. 17
+Pour faire défiler la page-écran et les options
correspondantes vers le haut ou pour augmenter la
valeur affichée.
MENUBrève pression pour accéder au menu et/ou
ESCpasser à la page-écran suivante ou bien valider
son choix.
Pression prolongée pour revenir à la page-
écran standard.
–Pour faire défiler la page-écran et les options
correspondantes vers le bas, ou pour diminuer la
valeur affichée.
Note Les boutons +et –activent des fonctions
différentes selon les situations suivantes : Réglage de l’éclairage de l’intérieur de la voiture
– lorsque la page-écran standard est active, ils
permettent de régler l’intensité lumineuse du combiné
de bord, de l’autoradio et du climatiseur automatique.
Menu de configuration
– à l’intérieur du menu ils permettent le défilement vers\
le haut ou vers le bas ;
– au cours des programmations, ils permettent
d’augmenter ou réduire.
F0U017Abfig. 17
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 17
Page 22 of 271
18
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
MENU DE CONFIGURATION
Le menu est composé d’une série de fonctions
disposées en « cercle », dont la sélection, à l’aide d\
es
boutons +et –, permet d’accéder aux différentes
opérations possibles et au réglage (configuration)
indiquées ci-après. Certaines rubriques (Réglage de
l’horloge et de l’Unité de mesure) prévoient un sous-
menu.
Le menu de configuration peut être activé en appuyant
brièvement sur le bouton MENU ESC fig. 18.
Par impulsion des touches +ou –on peut se déplacer
dans la liste du menu de configuration.
Les modalités de gestion à ce point diffèrent entre elles
selon la caractéristique de la rubrique sélectionnée.
Sélection d’une rubrique du menu principal sans sous-menu :
– une pression brève sur le bouton MENU ESC permet
de sélectionner le réglage du menu principal que l’on
souhaite modifier ;
– en intervenant sur les touches +ou –(par des
pressions intermittentes) on peut choisir la nouvelle
configuration ;
– une pression brève sur le bouton MENU ESC permet
de mémoriser la sélection et en même temps, revenir au
même article du menu principal sélectionné
précédemment. Sélection d’une rubrique du menu principal avec sous-menu :
– une pression brève sur le bouton MENU ESC permet
d’afficher la première rubrique du sous-menu ;
– en intervenant sur les touches
+ou –(par des
pressions intermittentes) on peut faire défiler toutes les
rubriques du sous-menu ;
– une pression brève sur le bouton MENU ESC permet
de sélectionner la rubrique du sous-menu afficher et
d’entrer dans le menu de configuration correspondant ;
– en intervenant sur les touches +ou –(par des
pressions intermittentes) on peut choisir le nouveau
réglage de cette rubrique du sous-menu ;
– une brève pression du bouton MENU ESC permet de
mémoriser la sélection et en même temps, revenir sur la
même rubrique du menu sélectionnée précédemment.
Sélection de « Date » et « Réglage de l’Horloge » :\
– une brève pression sur le bouton MENU ESC permet
de sélectionner la première donnée à modifier
(ex., heures/minutes ou année/mois/jour) ;
– en intervenant sur les touches +ou –(par des
pressions intermittentes) on peut choisir la nouvelle
configuration ;
– une brève pression sur le bouton MODE permet de
mémoriser le réglage et en même temps, passer à la
rubrique suivante du menu de sélection ; s’il s’agit de la
dernière rubrique, on revient à celle sélectionnée
précédemment.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 18
Page 23 of 271
19
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

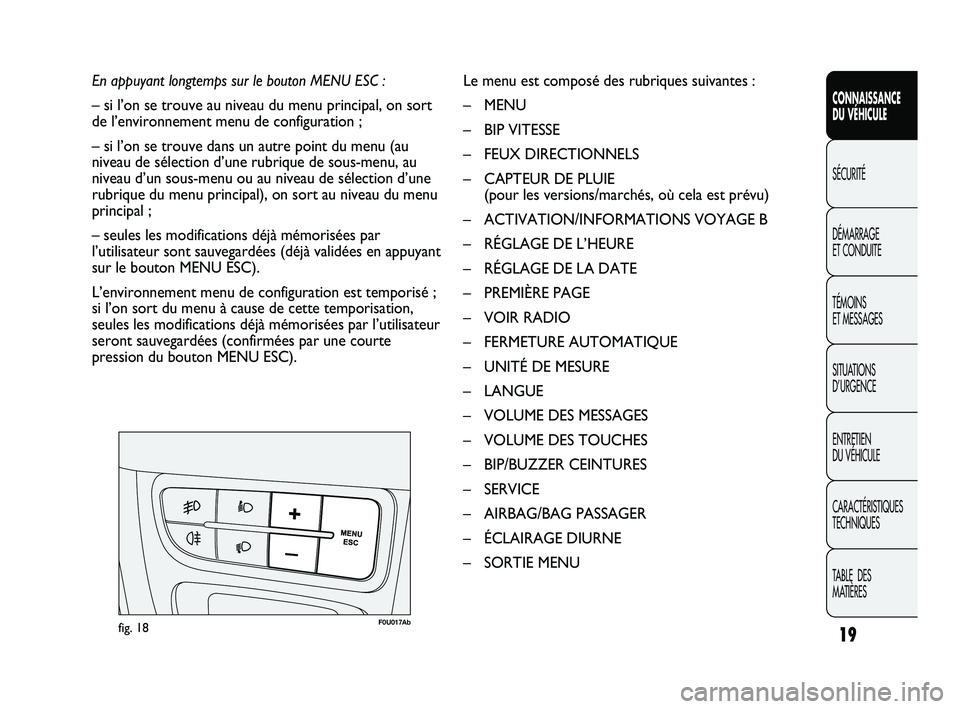

En appuyant longtemps sur le bouton MENU ESC :
– si l’on se trouve au niveau du menu principal, on sort
de l’environnement menu de configuration ;
– si l’on se trouve dans un autre point du menu (au
niveau de sélection d’une rubrique de sous-menu, au
niveau d’un sous-menu ou au niveau de sélection d’une
rubrique du menu principal), on sort au niveau du menu
principal ;
– seules les modifications déjà mémorisées par
l’utilisateur sont sauvegardées (déjà validées en appuya\
nt
sur le bouton MENU ESC).
L’environnement menu de configuration est temporisé ;
si l’on sort du menu à cause de cette temporisation,
seules les modifications déjà mémorisées par l’utilisateu\
r
seront sauvegardées (confirmées par une courte
pression du bouton MENU ESC). Le menu est composé des rubriques suivantes :
– MENU
– BIP VITESSE
– FEUX DIRECTIONNELS
– CAPTEUR DE PLUIE
(pour les versions/marchés, où cela est prévu)
– ACTIVATION/INFORMATIONS VOYAGE B
– RÉGLAGE DE L’HEURE
– RÉGLAGE DE LA DATE
– PREMIÈRE PAGE
– VOIR RADIO
– FERMETURE AUTOMATIQUE
– UNITÉ DE MESURE
– LANGUE
– VOLUME DES MESSAGES
– VOLUME DES TOUCHES
– BIP/BUZZER CEINTURES
– SERVICE
– AIRBAG/BAG PASSAGER
– ÉCLAIRAGE DIURNE
– SORTIE MENU
fig. 18F0U017Ab
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 19
Page 24 of 271
20
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES

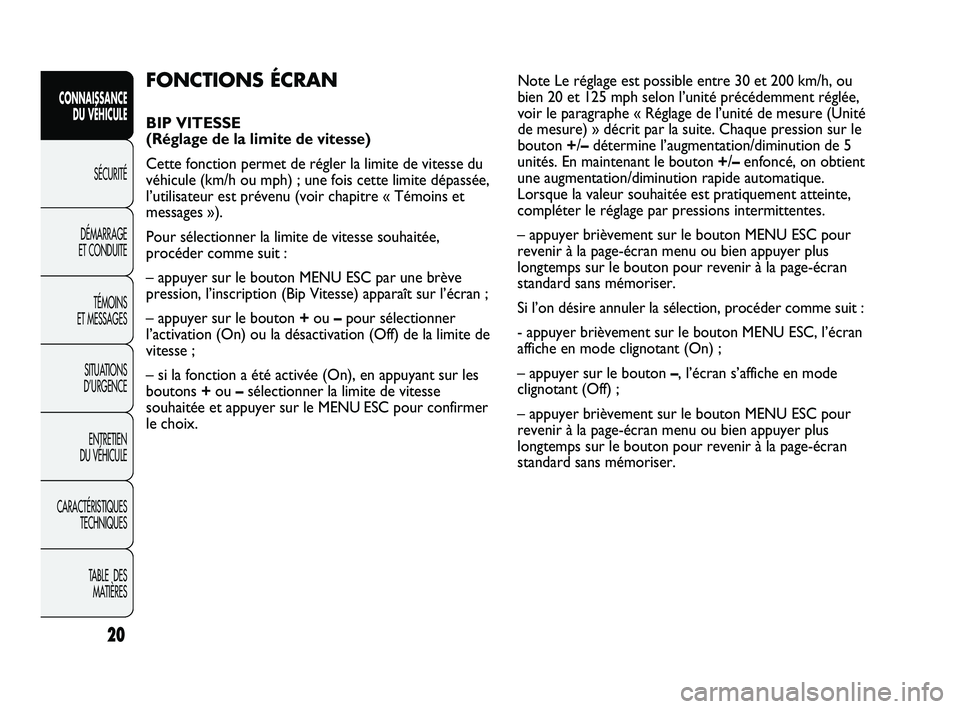

FONCTIONS ÉCRAN
BIP VITESSE
(Réglage de la limite de vitesse)
Cette fonction permet de régler la limite de vitesse du
véhicule (km/h ou mph) ; une fois cette limite dépassée,
l’utilisateur est prévenu (voir chapitre « Témoins et
messages »).
Pour sélectionner la limite de vitesse souhaitée,
procéder comme suit :
– appuyer sur le bouton MENU ESC par une brève
pression, l’inscription (Bip Vitesse) apparaît sur l’écran\
;
– appuyer sur le bouton +ou –pour sélectionner
l’activation (On) ou la désactivation (Off) de la limite de
vitesse ;
– si la fonction a été activée (On), en appuyant sur les
boutons +ou –sélectionner la limite de vitesse
souhaitée et appuyer sur le MENU ESC pour confirmer
le choix. Note Le réglage est possible entre 30 et 200 km/h, ou
bien 20 et 125 mph selon l’unité précédemment réglée,
voir le paragraphe « Réglage de l’unité de mesure (Unité\
de mesure) » décrit par la suite. Chaque pression sur le
bouton
+/– détermine l’augmentation/diminution de 5
unités. En maintenant le bouton +/– enfoncé, on obtient
une augmentation/diminution rapide automatique.
Lorsque la valeur souhaitée est pratiquement atteinte,
compléter le réglage par pressions intermittentes.
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
Si l’on désire annuler la sélection, procéder comme suit :
- appuyer brièvement sur le bouton MENU ESC, l’écran
affiche en mode clignotant (On) ;
– appuyer sur le bouton –, l’écran s’affiche en mode
clignotant (Off) ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 20
Page 25 of 271
21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.

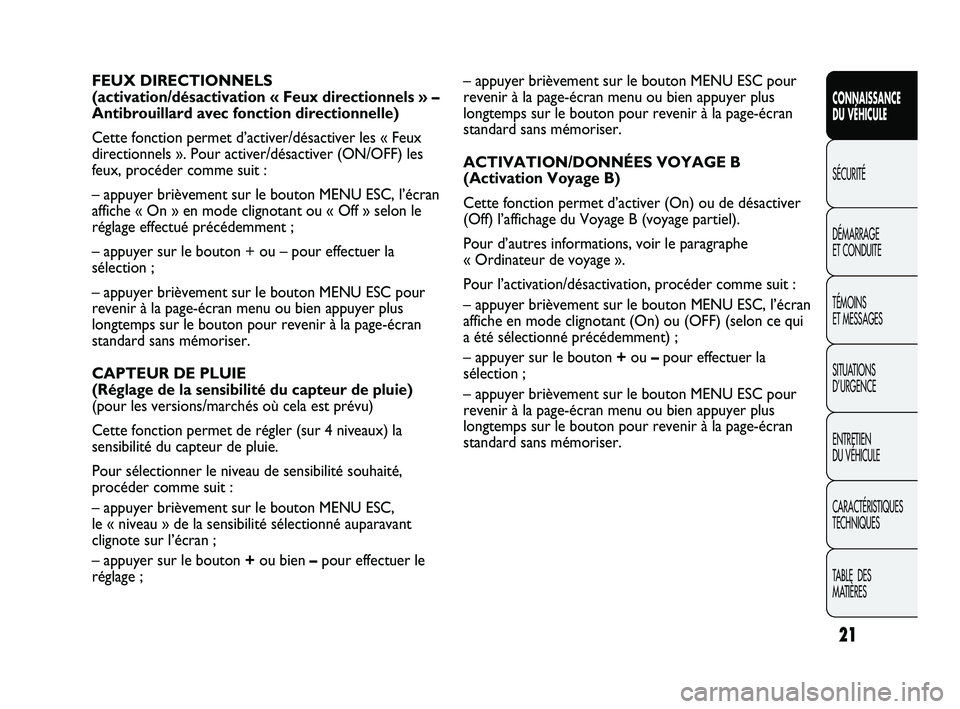

ACTIVATION/DONNÉES VOYAGE B
(Activation Voyage B)
Cette fonction permet d’activer (On) ou de désactiver
(Off) l’affichage du Voyage B (voyage partiel).
Pour d’autres informations, voir le paragraphe
« Ordinateur de voyage ».
Pour l’activation/désactivation, procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC, l’écran
affiche en mode clignotant (On) ou (OFF) (selon ce qui
a été sélectionné précédemment) ;
– appuyer sur le bouton +ou –pour effectuer la
sélection ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
FEUX DIRECTIONNELS
(activation/désactivation « Feux directionnels » –
Antibrouillard avec fonction directionnelle)
Cette fonction permet d’activer/désactiver les « Feux
directionnels ». Pour activer/désactiver (ON/OFF) les
feux, procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC, l’écran
affiche « On » en mode clignotant ou « Off » selon le
réglage effectué précédemment ;
– appuyer sur le bouton + ou – pour effectuer la
sélection ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
CAPTEUR DE PLUIE
(Réglage de la sensibilité du capteur de pluie)
(pour les versions/marchés où cela est prévu)
Cette fonction permet de régler (sur 4 niveaux) la
sensibilité du capteur de pluie.
Pour sélectionner le niveau de sensibilité souhaité,
procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC,
le « niveau » de la sensibilité sélectionné auparavant
clignote sur l’écran ;
– appuyer sur le bouton
+ou bien –pour effectuer le
réglage ;
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 21
Page 26 of 271
22
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES

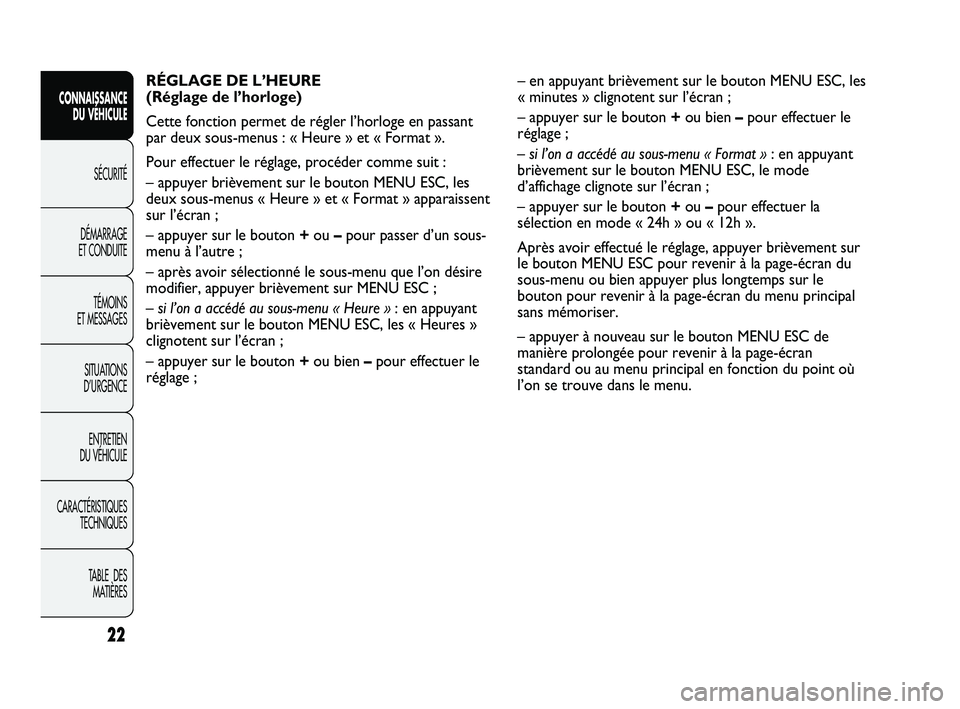

RÉGLAGE DE L’HEURE
(Réglage de l’horloge)
Cette fonction permet de régler l’horloge en passant
par deux sous-menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC, les
deux sous-menus « Heure » et « Format » apparaissent
sur l’écran ;
– appuyer sur le bouton +ou –pour passer d’un sous-
menu à l’autre ;
– après avoir sélectionné le sous-menu que l’on désire\
modifier, appuyer brièvement sur MENU ESC ;
– si l’on a accédé au sous-menu « Heure » : en appuyant
brièvement sur le bouton MENU ESC, les « Heures »
clignotent sur l’écran ;
– appuyer sur le bouton +ou bien –pour effectuer le
réglage ; – en appuyant brièvement sur le bouton MENU ESC, les
« minutes » clignotent sur l’écran ;
– appuyer sur le bouton
+ou bien –pour effectuer le
réglage ;
– si l’on a accédé au sous-menu « Format » : en appuyant
brièvement sur le bouton MENU ESC, le mode
d’affichage clignote sur l’écran ;
– appuyer sur le bouton +ou –pour effectuer la
sélection en mode « 24h » ou « 12h ».
Après avoir effectué le réglage, appuyer brièvement sur
le bouton MENU ESC pour revenir à la page-écran du
sous-menu ou bien appuyer plus longtemps sur le
bouton pour revenir à la page-écran du menu principal
sans mémoriser.
– appuyer à nouveau sur le bouton MENU ESC de
manière prolongée pour revenir à la page-écran
standard ou au menu principal en fonction du point où
l’on se trouve dans le menu.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 22
Page 27 of 271

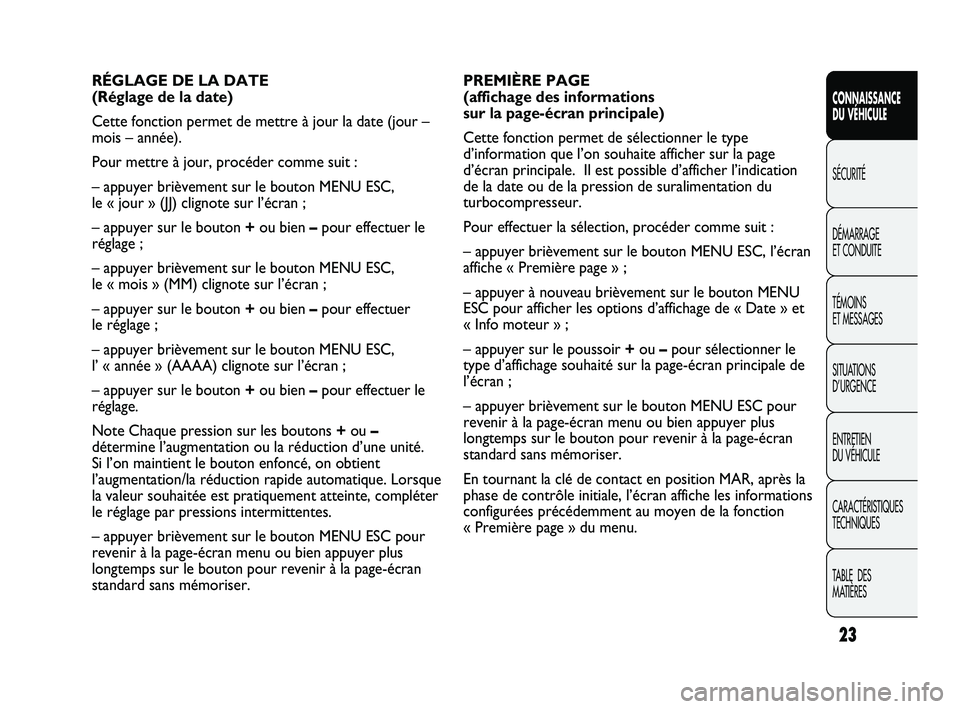

23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
PREMIÈRE PAGE
(affichage des informations
sur la page-écran principale)
Cette fonction permet de sélectionner le type
d’information que l’on souhaite afficher sur la page
d’écran principale. Il est possible d’afficher l’indication\
de la date ou de la pression de suralimentation du
turbocompresseur.
Pour effectuer la sélection, procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC, l’écran
affiche « Première page » ;
– appuyer à nouveau brièvement sur le bouton MENU
ESC pour afficher les options d’affichage de « Date » et
« Info moteur » ;
– appuyer sur le poussoir +ou –pour sélectionner le
type d’affichage souhaité sur la page-écran principale de
l’écran ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
En tournant la clé de contact en position MAR, après la
phase de contrôle initiale, l’écran affiche les informations
configurées précédemment au moyen de la fonction
« Première page » du menu.
RÉGLAGE DE LA DATE
(Réglage de la date)
Cette fonction permet de mettre à jour la date (jour –
mois – année).
Pour mettre à jour, procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC,
le « jour » (JJ) clignote sur l’écran ;
– appuyer sur le bouton
+ou bien –pour effectuer le
réglage ;
– appuyer brièvement sur le bouton MENU ESC,
le « mois » (MM) clignote sur l’écran ;
– appuyer sur le bouton +ou bien –pour effectuer
le réglage ;
– appuyer brièvement sur le bouton MENU ESC,
l’ « année » (AAAA) clignote sur l’écran ;
– appuyer sur le bouton +ou bien –pour effectuer le
réglage.
Note Chaque pression sur les boutons +ou –
détermine l’augmentation ou la réduction d’une unité.
Si l’on maintient le bouton enfoncé, on obtient
l’augmentation/la réduction rapide automatique. Lorsque
la valeur souhaitée est pratiquement atteinte, compléter
le réglage par pressions intermittentes.
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 23
Page 28 of 271
24
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
AUTOCLOSE
(Verrouillage centralisé automatique avec le
véhicule en mouvement)
Cette fonction, après son activation (On), permet
l’activation du verrouillage automatique des portières
lorsqu’on dépasse la vitesse de 20 km/h.
Pour activer (On) ou désactiver (Off) cette fonction,
procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC, l’écran
affiche un sous-menu ;
– appuyer brièvement sur le bouton MENU ESC, l’écran
affiche (On) ou (OFF) en mode clignotant (selon ce qui
a été sélectionné précédemment) ;
– appuyer sur le bouton +ou –pour effectuer la
sélection ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran du sous-menu ou appuyer plus
longtemps sur le bouton pour revenir à la page-écran du
menu principal sans mémoriser ;
– appuyer de nouveau plus longtemps sur le bouton
MENU ESC pour revenir à la page-écran standard ou au
menu principal selon l’endroit du menu où l’on se
trouve.
VOIR RADIO (Répétition des informations
audio)
Cette fonction permet de visualiser sur l’afficheur des
informations concernant l’autoradio.
– Radio : fréquence ou message RDS de la station radio
sélectionnée, activation recherche automatique ou
AutoSTore ;
– CD audio, CD MP3 : numéro de la piste ;
– CD Changer : numéro du CD et numéro de la piste ;
Pour visualiser (On) ou éliminer (Off) les informations
autoradio sur l’écran, procéder comme suit :
– appuyer brièvement sur le bouton MENU ESC, l’écran
affiche (On) ou (OFF) en mode clignotant (selon ce qui
a été sélectionné précédemment) ;
– appuyer sur le bouton
+ou –pour effectuer la
sélection ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 24
Page 29 of 271
25
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Si l’unité de mesure de la distance sélectionnée est
« mi » , l’écran affichera la quantité de carburant
consommé en « mpg ».
– appuyer sur le bouton +ou –pour effectuer la
sélection ;
– si l’on a accédé au sous-menu « Température » : en
appuyant brièvement sur le bouton MENU ESC, « °C »
ou bien « °F » s’affiche (en fonction de ce qui a été\
sélectionné précédemment) ;
– appuyer sur le bouton +ou –pour effectuer la
sélection ;
Après avoir effectué le réglage, appuyer brièvement sur
le bouton MENU ESC pour revenir à la page-écran du
sous-menu ou bien appuyer plus longtemps sur le
bouton pour revenir à la page-écran du menu principal
sans mémoriser ;
– appuyer à nouveau sur le bouton du MENU ESC de
manière prolongée pour revenir à la page-écran standard
ou au menu principal en fonction de l’endroit où l’on se
trouve dans le menu.
UNITÉS DE MESURE
(Réglage des unités de mesure)
Cette fonction permet de régler les unités de mesure par
trois sous-menus : « Distances », « Consommations » et
« Température ».
Pour sélectionner l’unité de mesure désirée, procéder
comme suit :
– appuyer brièvement sur le bouton MENU ESC, les
trois sous-menus apparaissent sur l’écran ;
– appuyer sur le bouton
+ou –pour se déplacer entre
les trois sous-menus ;
– après avoir sélectionné le sous-menu que l’on veut
modifier, appuyer brièvement sur le bouton MENU ESC ;
– si l’on a accédé au sous-menu « Distance» : en appuyant
brièvement sur le bouton, l’écran affiche « km » ou bien
« mi » (en fonction de ce qui a été sélectionné
précédemment) ;
– appuyer sur le bouton +ou –pour effectuer la
sélection ;
– si l’on a accédé au sous-menu « Consommation » :
en appuyant brièvement sur le bouton MENU ESC,
« km/l » , « 1/100km » ou bien « mpg » s’affiche (\
en
fonction de ce qui a été sélectionné précédemment) ;
Si l’unité de mesure de la distance sélectionnée est « km\
», l’écran permet de sélectionner l’unité de mesure (\
km/l
ou l/100 km) se rapportant à la quantité de carburant
consommé.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 25
Page 30 of 271
26
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
LANGUE (Sélection de la langue)
Les affichages de l’écran, après réglage, peuvent
apparaître dans les langues suivantes : Italien, Allemand,
Anglais, Espagnol, Français, Portugais, Polonais,
Néerlandais et Turc.
Pour sélectionner la langue souhaitée, procéder comme
suit :
– appuyer brièvement sur le bouton MENU ESC,
la « langue » sélectionnée précédemment clignote sur
l’écran ;
– appuyer sur le bouton +ou –pour effectuer la
sélection ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser. VOLUME DES INFORMATIONS
(Réglage du volume du signal sonore
d’anomalies/avertissements)
Cette fonction permet de régler (sur 8 niveaux) le
volume du signal sonore (buzzer) qui accompagne les
affichages d’anomalies/avertissements.
Pour sélectionner le volume désiré, procéder comme
suit :
– appuyer brièvement sur le bouton MENU ESC, le
« niveau » du volume sélectionné précédemment
clignote sur l’écran ;
– appuyer sur le bouton
+ou bien –pour effectuer le
réglage ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.
001-028 PUNTO Abarth F 1ed 8-02-2012 13:41 Pagina 26
