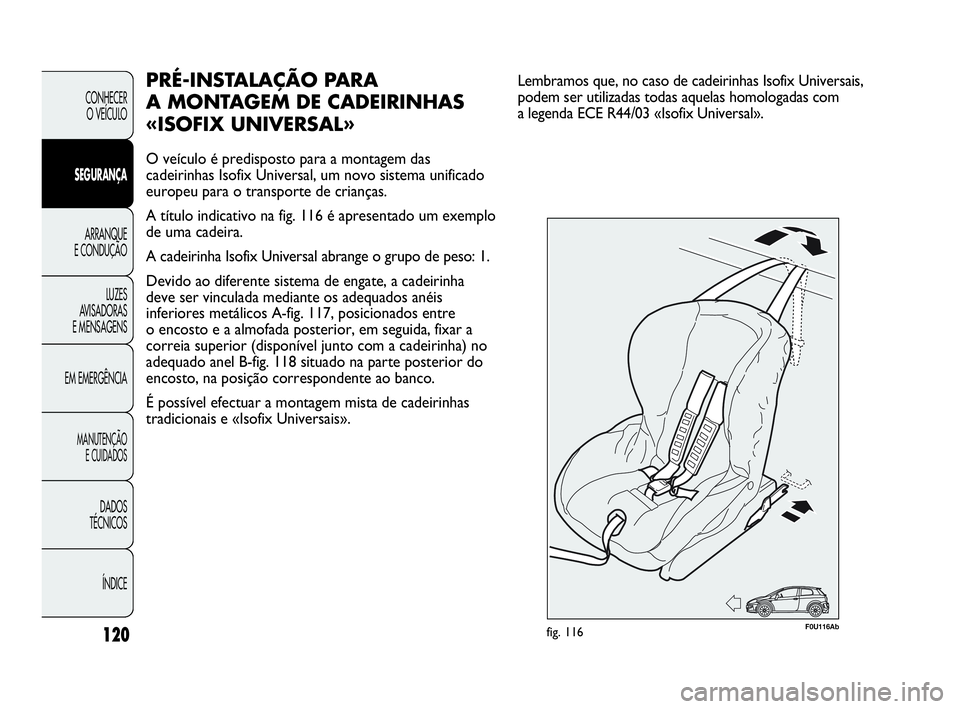

PRÉ-INSTALAÇÃO PARA
A MONTAGEM DE CADEIRINHAS
«ISOFIX UNIVERSAL»
O veículo é predisposto para a montagem das
cadeirinhas Isofix Universal, um novo sistema unificado
europeu para o transporte de crianças.
A título indicativo na fig. 116 é apresentado um exemplo
de uma cadeira.
A cadeirinha Isofix Universal abrange o grupo de peso: 1.
Devido ao diferente sistema de engate, a cadeirinha
deve ser vinculada mediante os adequados anéis
inferiores metálicos A-fig. 117, posicionados entre
o encosto e a almofada posterior, em seguida, fixar a
correia superior (disponível junto com a cadeirinha) no
adequado anel B-fig. 118 situado na parte posterior do
encosto, na posição correspondente ao banco.
É possível efectuar a montagem mista de cadeirinhas
tradicionais e «Isofix Universais».
F0U116Abfig. 116
Lembramos que, no caso de cadeirinhas Isofix Universais,
podem ser utilizadas todas aquelas homologadas com
a legenda ECE R44/03 «Isofix Universal».
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 120

121
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

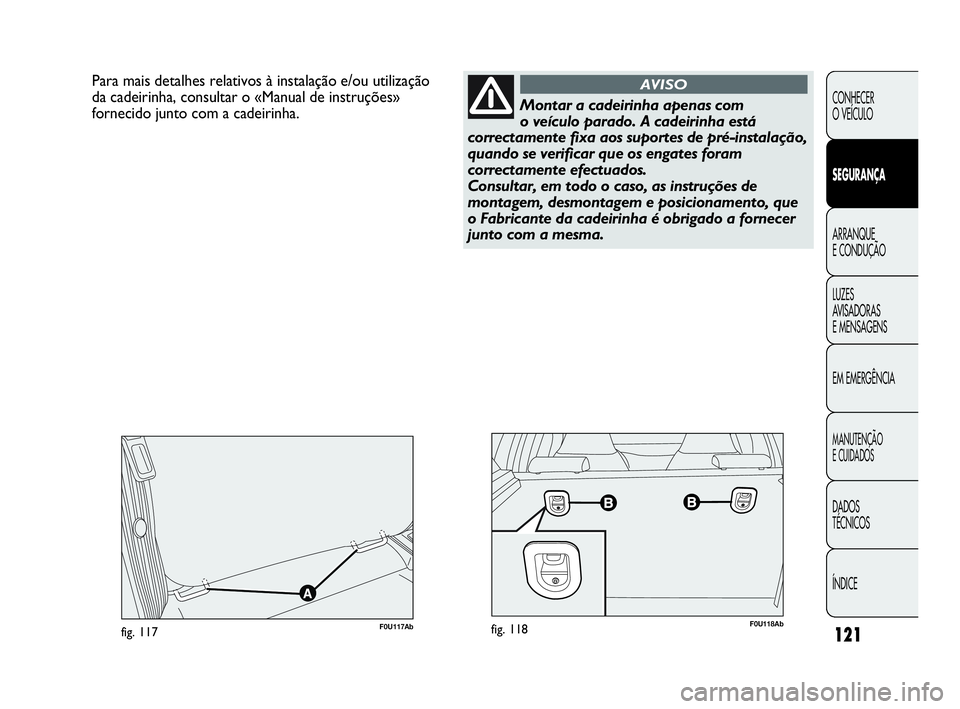

Para mais detalhes relativos à instalação e/ou utilização
da cadeirinha, consultar o «Manual de instruções»
fornecido junto com a cadeirinha.
F0U118Abfig. 118F0U117Abfig. 117
Montar a cadeirinha apenas com
o veículo parado. A cadeirinha está
correctamente fixa aos suportes de pré-instalação,
quando se verificar que os engates foram
correctamente efectuados.
Consultar, em todo o caso, as instruções de
montagem, desmontagem e posicionamento, que
o Fabricante da cadeirinha é obrigado a fornecer
junto com a mesma.
AVISO
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 121

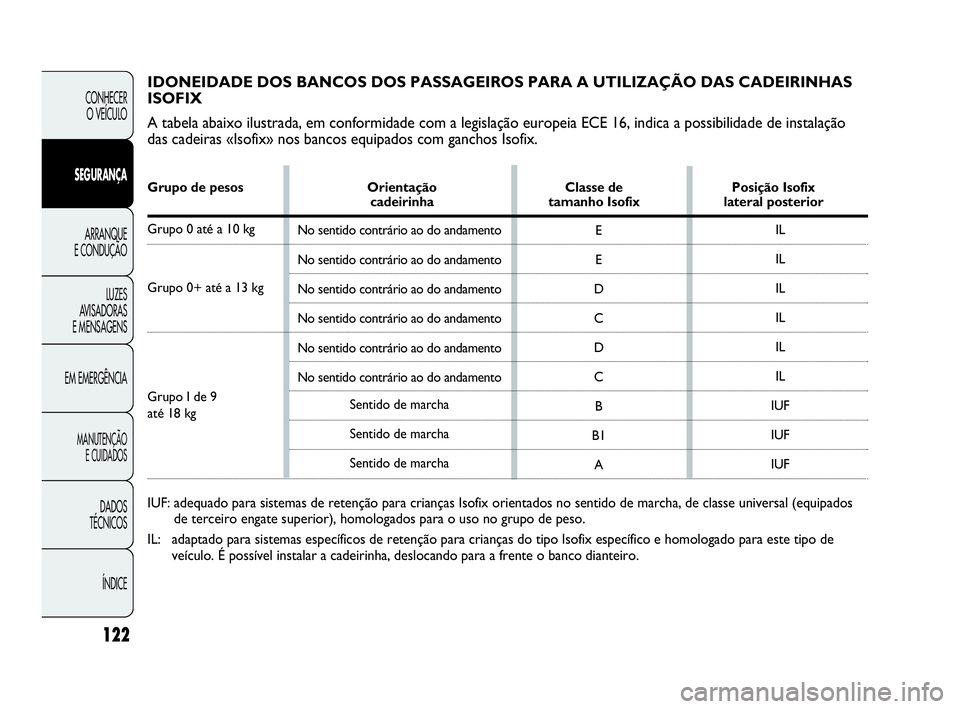

IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA A UTILIZAÇÃO DAS CADEIRINHAS
ISOFIX
A tabela abaixo ilustrada, em conformidade com a legislação europeia ECE 16, indica a possibilidade de instalação
das cadeiras «Isofix» nos bancos equipados com ganchos Isofix.
Grupo de pesos Orientação Classe de Posição Isofix cadeirinha tamanho Isofix lateral posterior
Grupo 0 até a 10 kg
Grupo 0+ até a 13 kg
Grupo I de 9
até 18 kg
IUF: adequado para sistemas de retenção para crianças Isofix orientados no sentido de marcha, de classe universal (equipados
de terceiro engate superior), homologados para o uso no grupo de peso.
IL: adaptado para sistemas específicos de retenção para crianças do tipo Isofix específico e homologado para este tipo de
veículo. É possível instalar a cadeirinha, deslocando para a frente o banco dianteiro.
122
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL
IL
IL
IUF
IUF
IUF No sentido contrário ao do andamento
No sentido contrário ao do andamento
No sentido contrário ao do andamento
No sentido contrário ao do andamento
No sentido contrário ao do andamento
No sentido contrário ao do andamento
Sentido de marcha
Sentido de marcha
Sentido de marcha
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 122

123
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

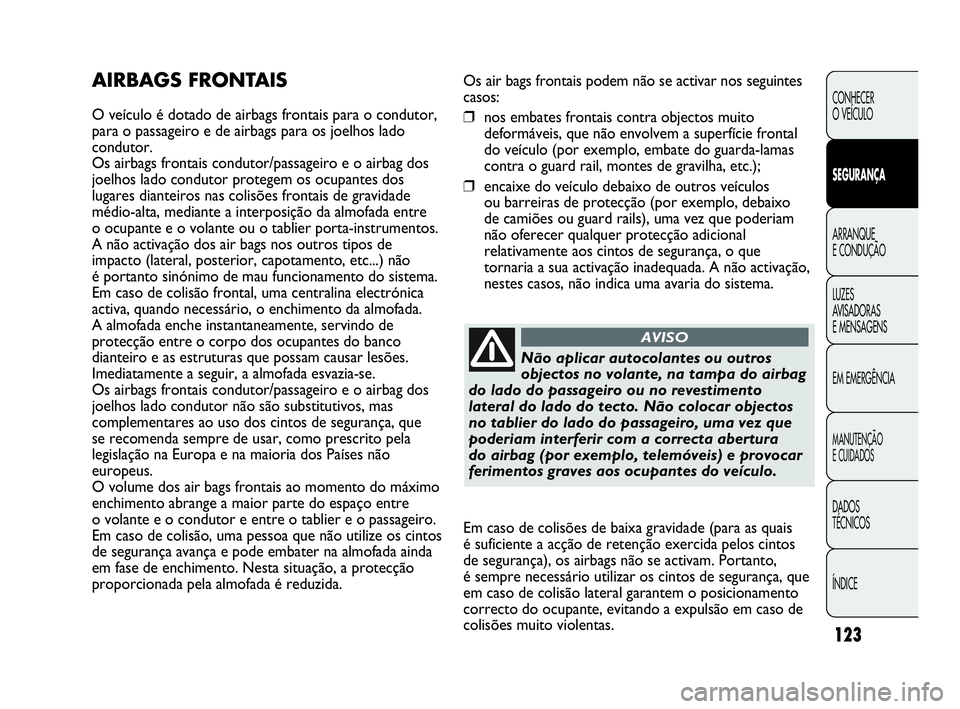

Os air bags frontais podem não se activar nos seguintes
casos:
❒nos embates frontais contra objectos muito
deformáveis, que não envolvem a superfície frontal
do veículo (por exemplo, embate do guarda-lamas
contra o guard rail, montes de gravilha, etc.);
❒encaixe do veículo debaixo de outros veículos
ou barreiras de protecção (por exemplo, debaixo
de camiões ou guard rails), uma vez que poderiam
não oferecer qualquer protecção adicional
relativamente aos cintos de segurança, o que
tornaria a sua activação inadequada. A não activação,
nestes casos, não indica uma avaria do sistema.AIRBAGS FRONTAIS
O veículo é dotado de airbags frontais para o condutor,
para o passageiro e de airbags para os joelhos lado
condutor.
Os airbags frontais condutor/passageiro e o airbag dos
joelhos lado condutor protegem os ocupantes dos
lugares dianteiros nas colisões frontais de gravidade
médio-alta, mediante a interposição da almofada entre
o ocupante e o volante ou o tablier porta-instrumentos.
A não activação dos air bags nos outros tipos de
impacto (lateral, posterior, capotamento, etc...) não
é portanto sinónimo de mau funcionamento do sistema.
Em caso de colisão frontal, uma centralina electrónica
activa, quando necessário, o enchimento da almofada.
A almofada enche instantaneamente, servindo de
protecção entre o corpo dos ocupantes do banco
dianteiro e as estruturas que possam causar lesões.
Imediatamente a seguir, a almofada esvazia-se.
Os airbags frontais condutor/passageiro e o airbag dos
joelhos lado condutor não são substitutivos, mas
complementares ao uso dos cintos de segurança, que
se recomenda sempre de usar, como prescrito pela
legislação na Europa e na maioria dos Países não
europeus.
O volume dos air bags frontais ao momento do máximo
enchimento abrange a maior parte do espaço entre
o volante e o condutor e entre o tablier e o passageiro.
Em caso de colisão, uma pessoa que não utilize os cintos
de segurança avança e pode embater na almofada ainda
em fase de enchimento. Nesta situação, a protecção
proporcionada pela almofada é reduzida.
Não aplicar autocolantes ou outros
objectos no volante, na tampa do airbag
do lado do passageiro ou no revestimento
lateral do lado do tecto. Não colocar objectos
no tablier do lado do passageiro, uma vez que
poderiam interferir com a correcta abertura
do airbag (por exemplo, telemóveis) e provocar
ferimentos graves aos ocupantes do veículo.
AVISO
Em caso de colisões de baixa gravidade (para as quais
é suficiente a acção de retenção exercida pelos cintos
de segurança), os airbags não se activam. Portanto,
é sempre necessário utilizar os cintos de segurança, que
em caso de colisão lateral garantem o posicionamento
correcto do ocupante, evitando a expulsão em caso de
colisões muito violentas.
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 123

124
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U119Abfig. 119F0U120Abfig. 120

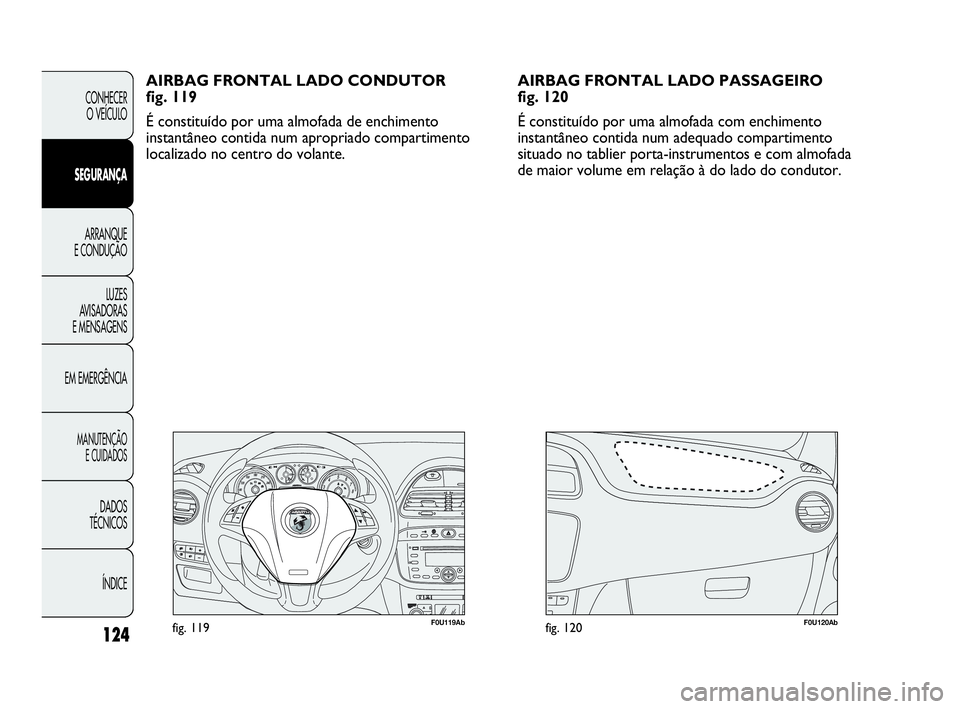

AIRBAG FRONTAL LADO CONDUTOR

fig. 119
É constituído por uma almofada de enchimento
instantâneo contida num apropriado compartimento
localizado no centro do volante.AIRBAG FRONTAL LADO PASSAGEIRO
fig. 120
É constituído por uma almofada com enchimento
instantâneo contida num adequado compartimento
situado no tablier porta-instrumentos e com almofada
de maior volume em relação à do lado do condutor.
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 124

125
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U121Abfig. 121
AIRBAG PARA JOELHOS LADO
CONDUTOR fig. 121
É constituído por uma almofada de enchimento
instantâneo contida num adequado vão situado sob
o volante, na altura dos joelhos do condutor, o mesmo
fornece uma protecção adicional ao condutor em caso
de impacto frontal.
PERIGO GRAVE: Caso o airbag do lado
do passageiro esteja activo (ON), não
colocar no banco da frente cadeirinhas
para crianças com o berço virado ao
contrário do sentido de andamento.
A activação do airbag, em caso de colisão,
pode produzir lesões mortais nas crianças
transportadas. Em caso de necessidade,
desactivar sempre o airbag do lado do
passageiro, quando a cadeirinha para crianças
for colocada no banco dianteiro. Além disso,
o banco do passageiro deve ser regulado para
a posição mais recuada, para evitar possíveis
contactos da cadeirinha de crianças com
o tablier. Mesmo na ausência de uma
obrigatoriedade de lei, recomenda-se reactivar
imediatamente o airbag, quando o transporte
das crianças já não for necessário, para maior
segurança dos adultos.
AVISO
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 125

126
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Para a desactivação manual dos airbags
lado passageiro frontal e lateral de
protecção torácico-pélvica (side bag) consultar
o capítulo «Conhecer o veículo» a parágrafo
«Ecrã multifunções reconfigurável».
AVISO
AIRBAG LATERAIS
O veículo está equipado com airbags laterais anteriores
de protecção torácico/pélvica (Side Bag anteriores)
condutor e passageiro, airbags de protecção da cabeça
dos ocupantes anteriores e posteriores (Window Bag).
Os airbags laterais protegem os ocupantes nas colisões
laterais de gravidade média-alta, através da interposição
da almofada entre o ocupante e as partes internas da
estrutura lateral do veículo.
A não activação dos air bags laterais nas outras
tipologias de colisão (frontal, traseira, inclinação, etc...)
não é sintoma de funcionamento irregular do sistema.
Em caso de colisão lateral, uma centralina electrónica
activa, quando necessário, o enchimento das almofadas.
As almofadas enchem-se instantaneamente, servindo de
protecção entre o corpo dos ocupantes e as estruturas
que possam causar lesões; imediatamente a seguir as
almofadas esvaziam-se.
Os airbags laterais não são substituíveis, mas
complementares ao uso dos cintos de segurança, que
se recomenda sempre de usar, como prescrito pela
legislação na Europa e na maior parte dos Países extra-
europeus. DESACTIVAÇÃO MANUAL DOS AIRBAGS
DO LADO DO PASSAGEIRO ANTERIOR
E LATERAL DE PROTECÇÃO TORÁCICA/
PÉLVICA (Side Bag)
Se for absolutamente necessário transportar uma
criança no banco anterior, é possível desactivar os
airbags lado passageiro frontal e lateral protecção
torácica (Side Bag).
A luz avisadora
“no painel de instrumentos permanece
acesa até à reactivação dos airbags frontal e lateral de
protecção do tórax do passageiro (Side Bag).
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 126

127
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
AIR BAGS LATERAIS DE PROTECÇÃO
DA CABEÇA (WINDOW BAG) fig. 123
É constituído por duas almofadas de «cortina» alojadas
atrás dos revestimentos laterais do tejadilho e cobertos
por acabamentos adequados que têm como objectivo
proteger a cabeça dos ocupantes anteriores e
posteriores em caso de impacto lateral, graças à ampla
superfície de desenvolvimento das almofadas.
F0U122Abfig. 122
AIRBAGS LATERAIS ANTERIORES DE
PROTECÇÃO TORÁCICO/PÉLVICA
(SIDE BAG) fig. 122
Alojados nos encostos dos bancos, são constituídos de
uma almofada, de enchimento instantâneo, que tem a
tarefa de proteger o tórax e a bacia dos ocupantes em
caso de colisão lateral de gravidade médio-alta.
F0U123Abfig. 123
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 127

128
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
AVISO Em caso de acidente em que tenha sido activado
qualquer um dos dispositivos de segurança, dirija-se
à Rede de Assistência Abarth para substituir os
activados e para verificar a integridade do sistema.
Todas as intervenções de controlo, reparação
e substituição concernente ao air bag devem ser
efectuadas na Rede de Assistência Abarth .
Se tiver que mandar o veículo para a sucata,
é necessário dirigir-se à Rede de Assistência Abarth
para desactivar o sistema, além disso, em caso de troca
de propriedade do veículo é indispensável que o novo
proprietário tenha conhecimento das modalidades de
uso e dos avisos acima indicados e entre na posse do
«Manual de Uso e Manutenção».
AVISO A activação dos pré-tensores, airbags frontais
e airbags laterais dianteiros é efectuada de modo
diferenciado, com base no tipo de colisão. A não
activação de um ou mais airbags não indica uma avaria
do sistema. AVISO A melhor protecção por parte do sistema
em caso de colisão lateral obtém-se mantendo uma
correcta posição no banco, permitindo deste modo
um correcto desdobramento dos air bags laterais.
AVISO A activação dos air bag frontais e/ou laterais
é também possível sempre que o veículo seja submetido
a fortes colisões que interessam a zona na parte inferior
do chassis, como por exemplo colisões violentas contra
degraus, passeios ou ressaltos fixos do solo, quedas do
veículo em grandes buracos ou poças nas estradas.
AVISO A activação dos airbags liberta uma pequena
quantidade de pós. Estes pós não são nocivos e não
indicam um princípio de incêndio. Além disso,
a superfície da almofada desdobrada e o interior do
veículo podem ficar cobertos por um resíduo poeirento:
este pó pode irritar a pele e os olhos. No caso
de exposição, lavar com sabão neutro e água.
Os prazos de validade relativos à carga pirotécnica e ao
contacto em espiral são indicados na respectiva etiqueta
que se encontra na gaveta porta-luvas. Ao aproximar-se
este prazo, dirija-se á Rede de Assistência Abarth para
efectuar a respectiva substituição.
109-130 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:15 Pagina 128

129
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Não apoiar a cabeça, os braços ou os
cotovelos nas portas, nas janelas e na
área de desdobramento da almofada do airbag
lateral de protecção da cabeça (Window Bag)
para evitar possíveis lesões durante a fase de
enchimento.
AVISO
Nunca pôr a cabeça, os braços nem os
cotovelos fora da janela.
AVISO
Não cobrir o encosto dos bancos
dianteiros com revestimentos ou forros
que não estejam preparados para o uso com
Side-bag.
AVISO
Se, a luz avisadora ¬não acender ao
rodar a chave para a posição MAR ou
permanecer acesa durante a marcha
(acompanhada da mensagem visualizada pelo
ecrã multifunções reconfigurável), é possível
que esteja presente uma anomalia nos sistemas
de retenção; neste caso os airbags ou os pré-
tensores podem não activar-se em caso de
acidente ou, num mais limitado número de
casos, activar-se de modo errado. Antes de
prosseguir, contactar a Rede de Assistência
Abarth para o controlo imediato do sistema.
AVISO
AVISOS GERAIS
Não viajar com objectos ao colo, em
frente ao tórax nem com cachimbos
ou lápis na boca etc. Em caso de impacto com
intervenção do airbag poderá causar danos
graves.
AVISO
Conduzir sempre com as mãos no volante
de modo que, em caso de intervenção
do airbag, este possa encher sem encontrar
obstáculos. Não conduzir com o corpo dobrado
para a frente, mas ter o encosto na posição
erecta apoiando bem as costas.
AVISO
