Abarth Punto Evo 2010 Manual de Uso e Manutenção (in Portuguese)

140
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICO
ÍNDICE

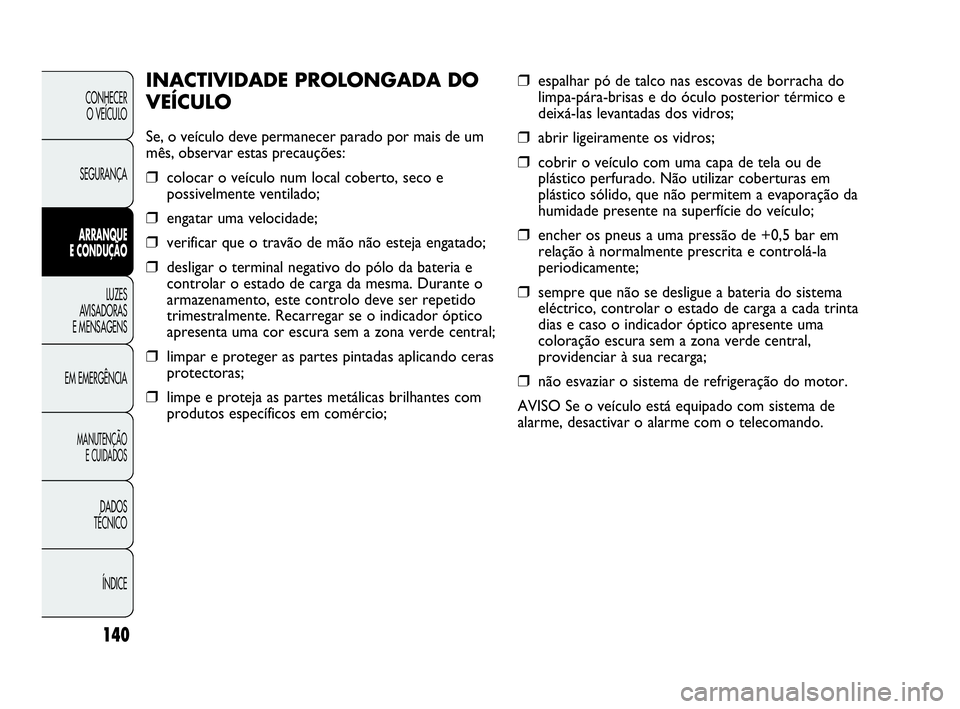

❒espalhar pó de talco nas escovas de borracha do
limpa-pára-brisas e do óculo posterior térmico e
deixá-las levantadas dos vidros;
❒abrir ligeiramente os vidros;
❒cobrir o veículo com uma capa de tela ou de
plástico perfurado. Não utilizar coberturas em
plástico sólido, que não permitem a evaporação da
humidade presente na superfície do veículo;
❒encher os pneus a uma pressão de +0,5 bar em
relação à normalmente prescrita e controlá-la
periodicamente;
❒sempre que não se desligue a bateria do sistema
eléctrico, controlar o estado de carga a cada trinta
dias e caso o indicador óptico apresente uma
coloração escura sem a zona verde central,
providenciar à sua recarga;
❒não esvaziar o sistema de refrigeração do motor.
AVISO Se o veículo está equipado com sistema de
alarme, desactivar o alarme com o telecomando.
INACTIVIDADE PROLONGADA DO
VEÍCULO
Se, o veículo deve permanecer parado por mais de um
mês, observar estas precauções:
❒colocar o veículo num local coberto, seco e
possivelmente ventilado;
❒engatar uma velocidade;
❒verificar que o travão de mão não esteja engatado;
❒desligar o terminal negativo do pólo da bateria e
controlar o estado de carga da mesma. Durante o
armazenamento, este controlo deve ser repetido
trimestralmente. Recarregar se o indicador óptico
apresenta uma cor escura sem a zona verde central;
❒limpar e proteger as partes pintadas aplicando ceras
protectoras;
❒limpe e proteja as partes metálicas brilhantes com
produtos específicos em comércio;
131-140 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:53 Pagina 140

141
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

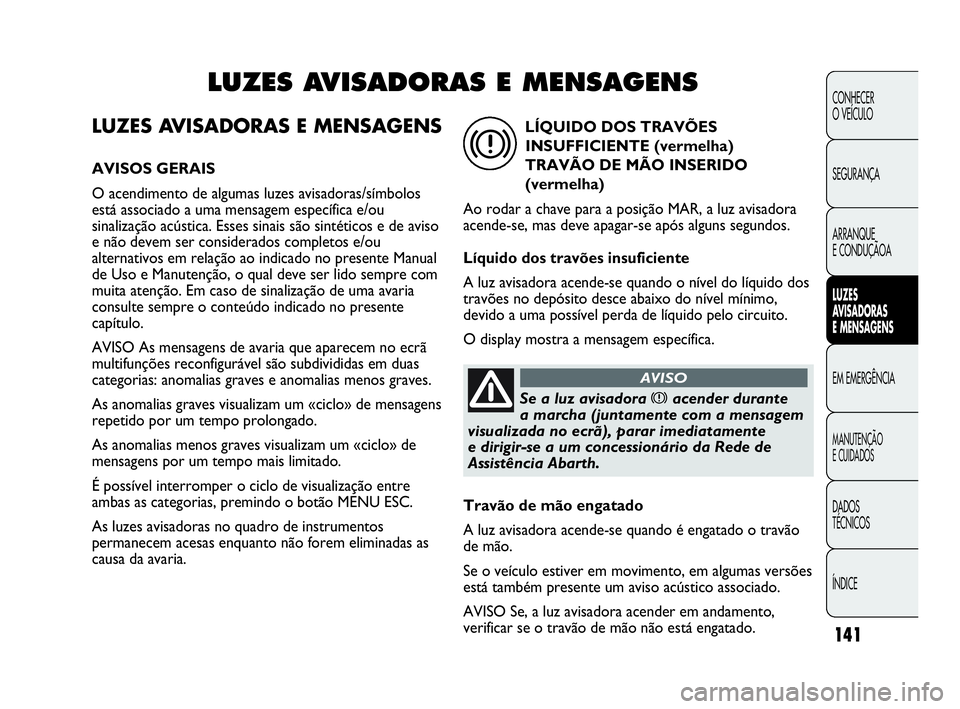

LUZES AVISADORAS E MENSAGENS
AVISOS GERAIS
O acendimento de algumas luzes avisadoras/símbolos
está associado a uma mensagem específica e/ou
sinalização acústica. Esses sinais são sintéticos e de aviso
e não devem ser considerados completos e/ou
alternativos em relação ao indicado no presente Manual
de Uso e Manutenção, o qual deve ser lido sempre com
muita atenção. Em caso de sinalização de uma avaria
consulte sempre o conteúdo indicado no presente
capítulo.
AVISO As mensagens de avaria que aparecem no ecrã
multifunções reconfigurável são subdivididas em duas
categorias: anomalias graves e anomalias menos graves.
As anomalias graves visualizam um «ciclo» de mensagens
repetido por um tempo prolongado.
As anomalias menos graves visualizam um «ciclo» de
mensagens por um tempo mais limitado.
É possível interromper o ciclo de visualização entre
ambas as categorias, premindo o botão MENU ESC.
As luzes avisadoras no quadro de instrumentos
permanecem acesas enquanto não forem eliminadas as
causa da avaria.
LUZES AVISADORAS E MENSAGENS
Se a luz avisadora xacender durante
a marcha (juntamente com a mensagem
visualizada no ecrã), parar imediatamente
e dirigir-se a um concessionário da Rede de
Assistência Abarth.
AVISO
LÍQUIDO DOS TRAVÕES
INSUFFICIENTE (vermelha)
TRAVÃO DE MÃO INSERIDO
(vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos
travões no depósito desce abaixo do nível mínimo,
devido a uma possível perda de líquido pelo circuito.
O display mostra a mensagem específica.
x
Travão de mão engatado
A luz avisadora acende-se quando é engatado o travão
de mão.
Se o veículo estiver em movimento, em algumas versões
está também presente um aviso acústico associado.
AVISO Se, a luz avisadora acender em andamento,
verificar se o travão de mão não está engatado.
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 141

142
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

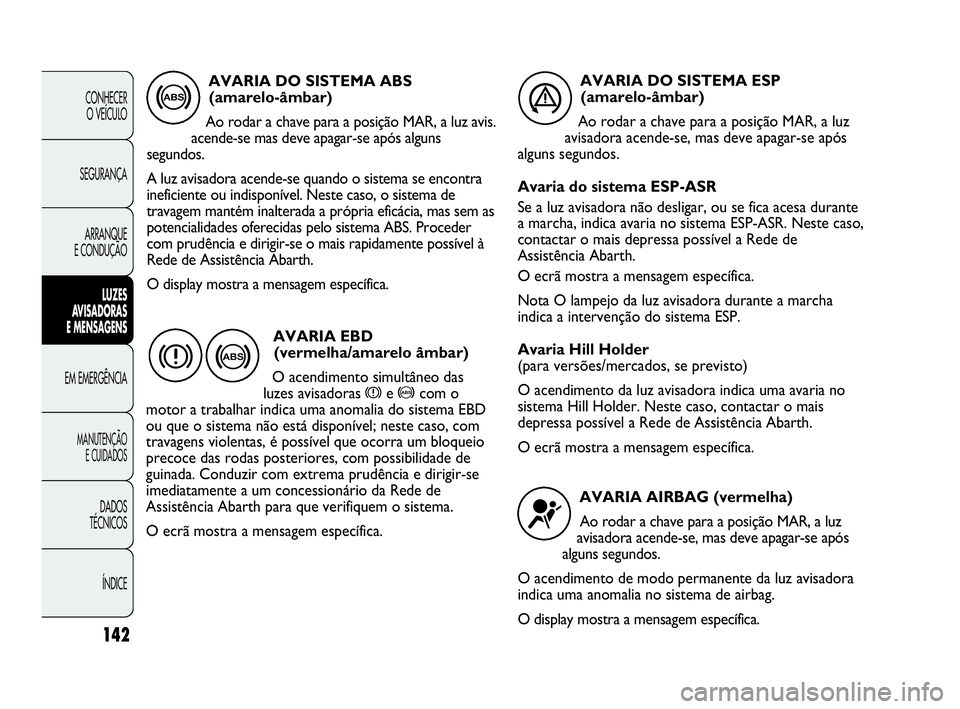

AVARIA DO SISTEMA ABS
(amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz avis.
acende-se mas deve apagar-se após alguns
segundos.
A luz avisadora acende-se quando o sistema se encontra
ineficiente ou indisponível. Neste caso, o sistema de
travagem mantém inalterada a própria eficácia, mas sem as
potencialidades oferecidas pelo sistema ABS. Proceder
com prudência e dirigir-se o mais rapidamente possível à
Rede de Assistência Abarth.
O display mostra a mensagem específica.
>
AVARIA EBD
(vermelha/amarelo âmbar)
O acendimento simultâneo das
luzes avisadoras
xe >com o
motor a trabalhar indica uma anomalia do sistema EBD
ou que o sistema não está disponível; neste caso, com
travagens violentas, é possível que ocorra um bloqueio
precoce das rodas posteriores, com possibilidade de
guinada. Conduzir com extrema prudência e dirigir-se
imediatamente a um concessionário da Rede de
Assistência Abarth para que verifiquem o sistema.
O ecrã mostra a mensagem específica.
> x
AVARIA DO SISTEMA ESP
(amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
Avaria do sistema ESP-ASR
Se a luz avisadora não desligar, ou se fica acesa durante
a marcha, indica avaria no sistema ESP-ASR. Neste caso,
contactar o mais depressa possível a Rede de
Assistência Abarth.
O ecrã mostra a mensagem específica.
Nota O lampejo da luz avisadora durante a marcha
indica a intervenção do sistema ESP.
Avaria Hill Holder
(para versões/mercados, se previsto)
O acendimento da luz avisadora indica uma avaria no
sistema Hill Holder. Neste caso, contactar o mais
depressa possível a Rede de Assistência Abarth.
O ecrã mostra a mensagem específica.
á
AVARIA AIRBAG (vermelha)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
O acendimento de modo permanente da luz avisadora
indica uma anomalia no sistema de airbag.
O display mostra a mensagem específica.
¬
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 142

143
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

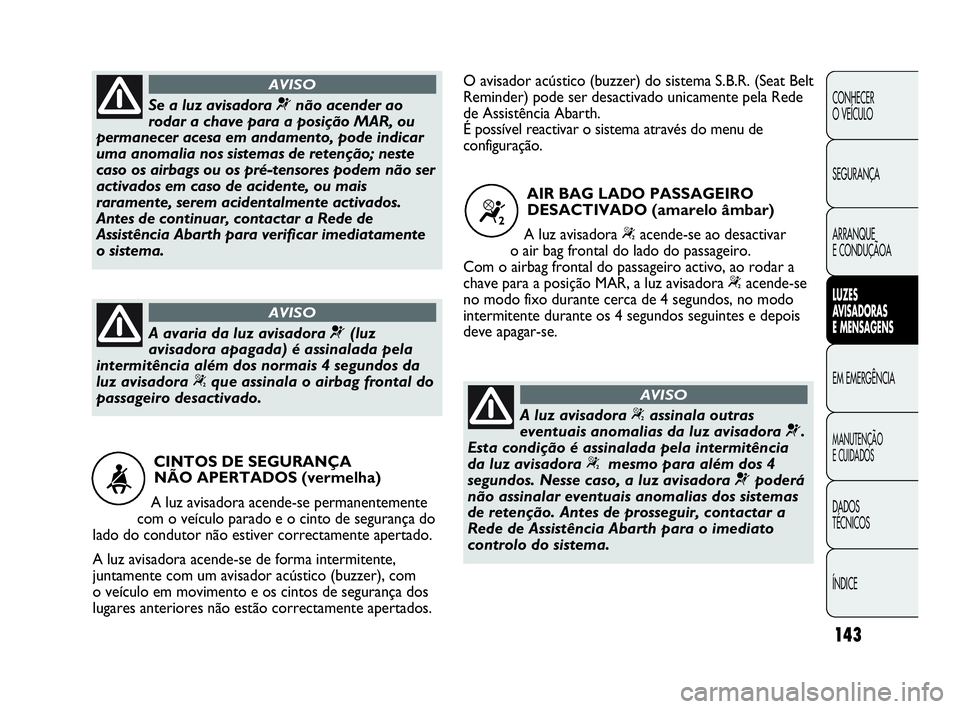

CINTOS DE SEGURANÇA
NÃO APERTADOS (vermelha)
A luz avisadora acende-se permanentemente
com o veículo parado e o cinto de segurança do
lado do condutor não estiver correctamente apertado.
A luz avisadora acende-se de forma intermitente,
juntamente com um avisador acústico (buzzer), com
o veículo em movimento e os cintos de segurança dos
lugares anteriores não estão correctamente apertados.
<
Se a luz avisadora ¬não acender ao
rodar a chave para a posição MAR, ou
permanecer acesa em andamento, pode indicar
uma anomalia nos sistemas de retenção; neste
caso os airbags ou os pré-tensores podem não ser
activados em caso de acidente, ou mais
raramente, serem acidentalmente activados.
Antes de continuar, contactar a Rede de
Assistência Abarth para verificar imediatamente
o sistema.
AVISO
A avaria da luz avisadora ¬(luz
avisadora apagada) é assinalada pela
intermitência além dos normais 4 segundos da
luz avisadora “que assinala o airbag frontal do
passageiro desactivado.
AVISO
A luz avisadora “assinala outras
eventuais anomalias da luz avisadora ¬.
Esta condição é assinalada pela intermitência
da luz avisadora “mesmo para além dos 4
segundos. Nesse caso, a luz avisadora ¬poderá
não assinalar eventuais anomalias dos sistemas
de retenção. Antes de prosseguir, contactar a
Rede de Assistência Abarth para o imediato
controlo do sistema.
AVISO
AIR BAG LADO PASSAGEIRO
DESACTIVADO (amarelo âmbar)
A luz avisadora
“acende-se ao desactivar
o air bag frontal do lado do passageiro.
Com o airbag frontal do passageiro activo, ao rodar a
chave para a posição MAR, a luz avisadora
“acende-se
no modo fixo durante cerca de 4 segundos, no modo
intermitente durante os 4 segundos seguintes e depois
deve apagar-se.
“
O avisador acústico (buzzer) do sistema S.B.R. (Seat Belt
Reminder) pode ser desactivado unicamente pela Rede
de Assistência Abarth.
É possível reactivar o sistema através do menu de
configuração.
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 143

144
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

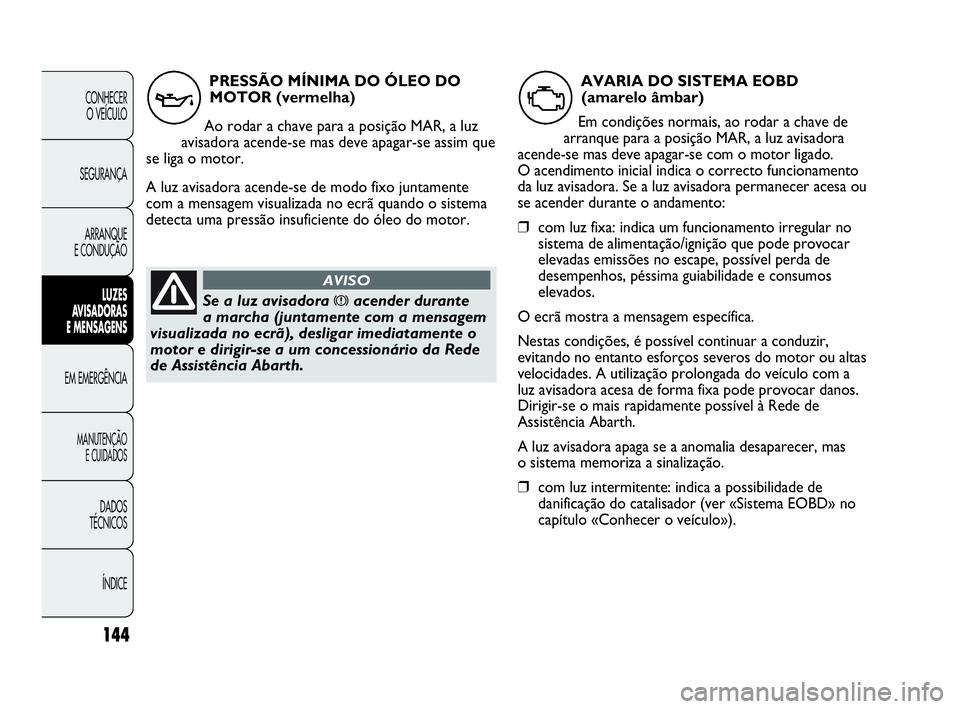

PRESSÃO MÍNIMA DO ÓLEO DO
MOTOR (vermelha)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se mas deve apagar-se assim que
se liga o motor.
A luz avisadora acende-se de modo fixo juntamente
com a mensagem visualizada no ecrã quando o sistema
detecta uma pressão insuficiente do óleo do motor.
v
Se a luz avisadora xacender durante
a marcha (juntamente com a mensagem
visualizada no ecrã), desligar imediatamente o
motor e dirigir-se a um concessionário da Rede
de Assistência Abarth.
AVISO
AVARIA DO SISTEMA EOBD
(amarelo âmbar)
Em condições normais, ao rodar a chave de
arranque para a posição MAR, a luz avisadora
acende-se mas deve apagar-se com o motor ligado.
O acendimento inicial indica o correcto funcionamento
da luz avisadora. Se a luz avisadora permanecer acesa ou
se acender durante o andamento:
❒com luz fixa: indica um funcionamento irregular no
sistema de alimentação/ignição que pode provocar
elevadas emissões no escape, possível perda de
desempenhos, péssima guiabilidade e consumos
elevados.
O ecrã mostra a mensagem específica.
Nestas condições, é possível continuar a conduzir,
evitando no entanto esforços severos do motor ou altas
velocidades. A utilização prolongada do veículo com a
luz avisadora acesa de forma fixa pode provocar danos.
Dirigir-se o mais rapidamente possível à Rede de
Assistência Abarth.
A luz avisadora apaga se a anomalia desaparecer, mas
o sistema memoriza a sinalização.
❒com luz intermitente: indica a possibilidade de
danificação do catalisador (ver «Sistema EOBD» no
capítulo «Conhecer o veículo»).
U
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 144

145
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

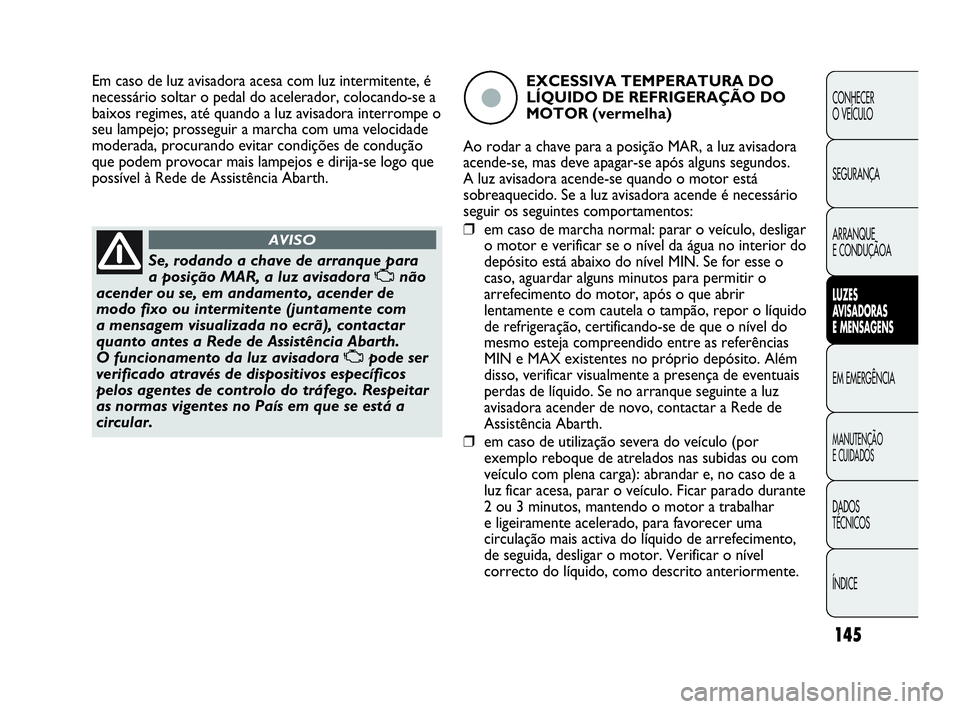

Se, rodando a chave de arranque para
a posição MAR, a luz avisadora Unão
acender ou se, em andamento, acender de
modo fixo ou intermitente (juntamente com
a mensagem visualizada no ecrã), contactar
quanto antes a Rede de Assistência Abarth.
O funcionamento da luz avisadora Upode ser
verificado através de dispositivos específicos
pelos agentes de controlo do tráfego. Respeitar
as normas vigentes no País em que se está a
circular.
AVISO
Em caso de luz avisadora acesa com luz intermitente, é
necessário soltar o pedal do acelerador, colocando-se a
baixos regimes, até quando a luz avisadora interrompe o
seu lampejo; prosseguir a marcha com uma velocidade
moderada, procurando evitar condições de condução
que podem provocar mais lampejos e dirija-se logo que
possível à Rede de Assistência Abarth.EXCESSIVA TEMPERATURA DO
LÍQUIDO DE REFRIGERAÇÃO DO
MOTOR (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o motor está
sobreaquecido. Se a luz avisadora acende é necessário
seguir os seguintes comportamentos:
❒em caso de marcha normal: parar o veículo, desligar
o motor e verificar se o nível da água no interior do
depósito está abaixo do nível MIN. Se for esse o
caso, aguardar alguns minutos para permitir o
arrefecimento do motor, após o que abrir
lentamente e com cautela o tampão, repor o líquido
de refrigeração, certificando-se de que o nível do
mesmo esteja compreendido entre as referências
MIN e MAX existentes no próprio depósito. Além
disso, verificar visualmente a presença de eventuais
perdas de líquido. Se no arranque seguinte a luz
avisadora acender de novo, contactar a Rede de
Assistência Abarth.
❒em caso de utilização severa do veículo (por
exemplo reboque de atrelados nas subidas ou com
veículo com plena carga): abrandar e, no caso de a
luz ficar acesa, parar o veículo. Ficar parado durante
2 ou 3 minutos, mantendo o motor a trabalhar
e ligeiramente acelerado, para favorecer uma
circulação mais activa do líquido de arrefecimento,
de seguida, desligar o motor. Verificar o nível
correcto do líquido, como descrito anteriormente.
ç
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 145

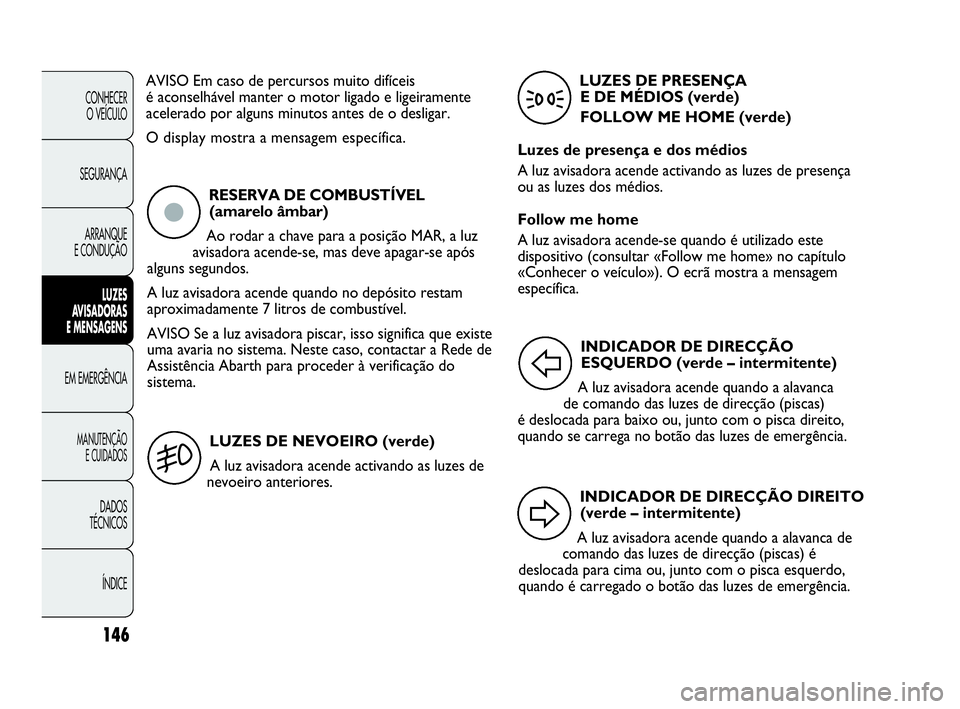

146
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
AVISO Em caso de percursos muito difíceis
é aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
O display mostra a mensagem específica.
RESERVA DE COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
A luz avisadora acende quando no depósito restam
aproximadamente 7 litros de combustível.
AVISO Se a luz avisadora piscar, isso significa que existe
uma avaria no sistema. Neste caso, contactar a Rede de
Assistência Abarth para proceder à verificação do
sistema.
ç
LUZES DE NEVOEIRO (verde)
A luz avisadora acende activando as luzes de
nevoeiro anteriores.
5
LUZES DE PRESENÇA
E DE MÉDIOS (verde)
FOLLOW ME HOME (verde)
Luzes de presença e dos médios
A luz avisadora acende activando as luzes de presença
ou as luzes dos médios.
Follow me home
A luz avisadora acende-se quando é utilizado este
dispositivo (consultar «Follow me home» no capítulo
«Conhecer o veículo»). O ecrã mostra a mensagem
específica.
3
INDICADOR DE DIRECÇÃO DIREITO
(verde – intermitente)
A luz avisadora acende quando a alavanca de
comando das luzes de direcção (piscas) é
deslocada para cima ou, junto com o pisca esquerdo,
quando é carregado o botão das luzes de emergência.
D
INDICADOR DE DIRECÇÃO
ESQUERDO (verde – intermitente)
A luz avisadora acende quando a alavanca
de comando das luzes de direcção (piscas)
é deslocada para baixo ou, junto com o pisca direito,
quando se carrega no botão das luzes de emergência.
F
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 146

147
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
REGULADOR DE VELOCIDADE
CONSTANTE (CRUISE CONTROL)
(verde) (para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após alguns
segundos.A luz avisadora acende-se rodando o aro do
Cruise Control para a posição ON.
O ecrã mostra a mensagem específica.
Ü
LUZES DOS MÁXIMOS (azul-escuro)
A luz avisadora acende-se activando as luzes
dos máximos.
1
LUZES DE NEVOEIRO POSTERIORES
(amarelo âmbar)
A luz avisadora acende-se activando as luzes
de nevoeiro posteriores.
4
FECHO INCOMPLETO DAS PORTAS
(vermelha)
O símbolo é visualizado no ecrã quando uma
ou mais portas ou a tampa da bagageira não estão
perfeitamente fechadas.
O display mostra a mensagem específica.
Com as portas abertas e o veículo em movimento,
é emitido um sinal acústico.
´
INSUFICIENTE NÍVEL DO ÓLEO
DO MOTOR (vermelha)
O símbolo é visualizado no ecrã quando o nível
do óleo do motor desce abaixo do valor mínimo
previsto. Restabelecer o nível correcto do óleo do
motor (consultar «Verificação dos níveis» no capítulo
«Manutenção e cuidados»).
O ecrã mostra a mensagem específica.
k
SINALIZAÇÃO GENÉRICA
(amarelo âmbar)
Avaria no sensor de pressão do óleo do
motor
O símbolo é visualizado no ecrã quando é detectada
uma anomalia no sensor de pressão do óleo do motor.
Contactar o mais rapidamente possível à Rede de
Assistência Abarth para eliminar a anomalia.
è
AVARIA DA DIRECÇÃO ELÉCTRICA
(vermelha)
Quando o símbolo é visualizado no ecrã, não
se tem o efeito da direcção assistida eléctrica e o
esforço no volante aumenta sensivelmente mesmo
mantendo a possibilidade de virar o veículo: dirigir-se
à Rede de Assistência Abarth.
O ecrã mostra a mensagem específica.
g
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 147

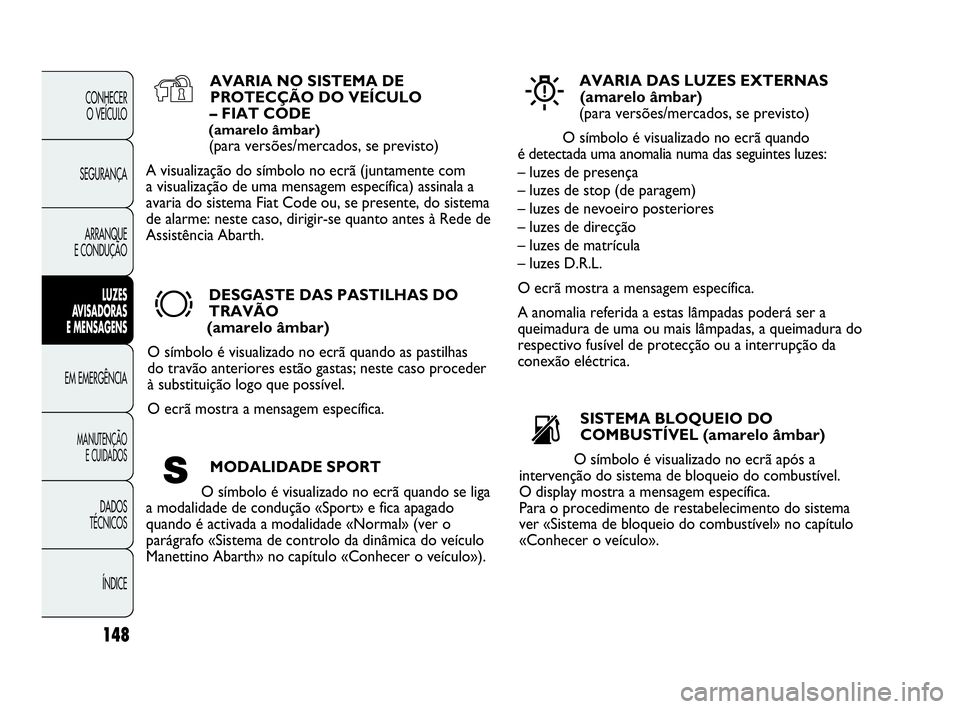

148
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
AVARIA NO SISTEMA DE
PROTECÇÃO DO VEÍCULO
– FIAT CODE
(amarelo âmbar)
(para versões/mercados, se previsto)
A visualização do símbolo no ecrã (juntamente com
a visualização de uma mensagem específica) assinala a
avaria do sistema Fiat Code ou, se presente, do sistema
de alarme: neste caso, dirigir-se quanto antes à Rede de
Assistência Abarth.
Y
DESGASTE DAS PASTILHAS DO
TRAVÃO
(amarelo âmbar)
O símbolo é visualizado no ecrã quando as pastilhas
do travão anteriores estão gastas; neste caso proceder
à substituição logo que possível.
O ecrã mostra a mensagem específica.
d
AVARIA DAS LUZES EXTERNAS
(amarelo âmbar)
(para versões/mercados, se previsto)
O símbolo é visualizado no ecrã quando
é detectada uma anomalia numa das seguintes luzes:
– luzes de presença
– luzes de stop (de paragem)
– luzes de nevoeiro posteriores
– luzes de direcção
– luzes de matrícula
– luzes D.R.L.
O ecrã mostra a mensagem específica.
A anomalia referida a estas lâmpadas poderá ser a
queimadura de uma ou mais lâmpadas, a queimadura do
respectivo fusível de protecção ou a interrupção da
conexão eléctrica.
W
SISTEMA BLOQUEIO DO
COMBUSTÍVEL (amarelo âmbar)
O símbolo é visualizado no ecrã após a
intervenção do sistema de bloqueio do combustível.
O display mostra a mensagem específica.
Para o procedimento de restabelecimento do sistema
ver «Sistema de bloqueio do combustível» no capítulo
«Conhecer o veículo».
s
MODALIDADE SPORT
O símbolo é visualizado no ecrã quando se liga
a modalidade de condução «Sport» e fica apagado
quando é activada a modalidade «Normal» (ver o
parágrafo «Sistema de controlo da dinâmica do veículo
Manettino Abarth» no capítulo «Conhecer o veículo»).S
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 148

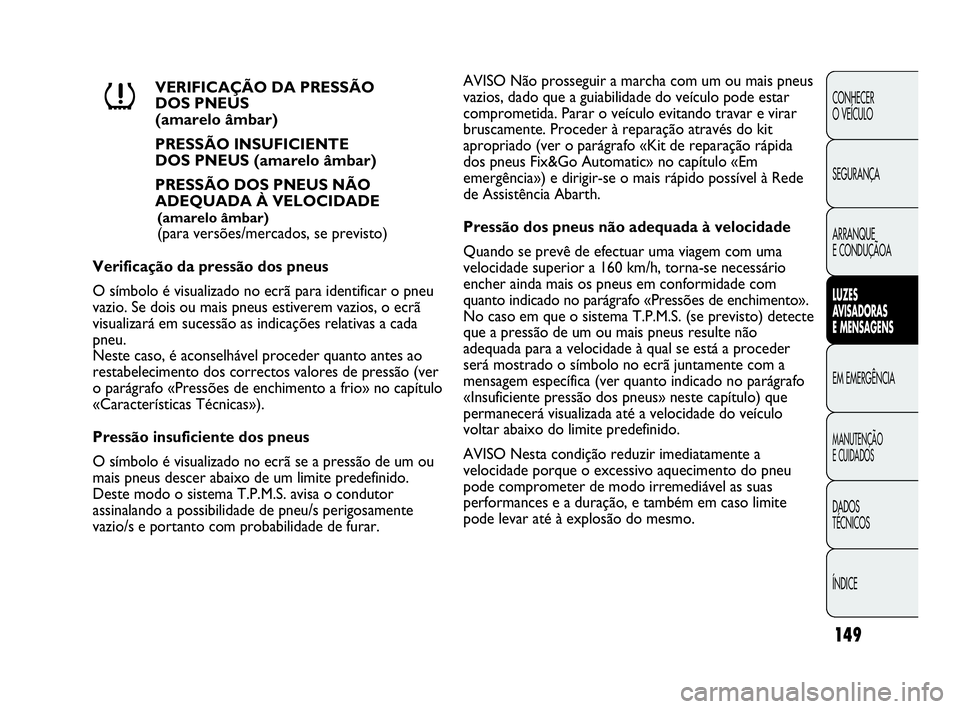

149
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
VERIFICAÇÃO DA PRESSÃO
DOS PNEUS
(amarelo âmbar)
PRESSÃO INSUFICIENTE
DOS PNEUS (amarelo âmbar)
PRESSÃO DOS PNEUS NÃO
ADEQUADA À VELOCIDADE
(amarelo âmbar)
(para versões/mercados, se previsto)
Verificação da pressão dos pneus
O símbolo é visualizado no ecrã para identificar o pneu
vazio. Se dois ou mais pneus estiverem vazios, o ecrã
visualizará em sucessão as indicações relativas a cada
pneu.
Neste caso, é aconselhável proceder quanto antes ao
restabelecimento dos correctos valores de pressão (ver
o parágrafo «Pressões de enchimento a frio» no capítulo
«Características Técnicas»).
Pressão insuficiente dos pneus
O símbolo é visualizado no ecrã se a pressão de um ou
mais pneus descer abaixo de um limite predefinido.
Deste modo o sistema T.P.M.S. avisa o condutor
assinalando a possibilidade de pneu/s perigosamente
vazio/s e portanto com probabilidade de furar.
n
AVISO Não prosseguir a marcha com um ou mais pneus
vazios, dado que a guiabilidade do veículo pode estar
comprometida. Parar o veículo evitando travar e virar
bruscamente. Proceder à reparação através do kit
apropriado (ver o parágrafo «Kit de reparação rápida
dos pneus Fix&Go Automatic» no capítulo «Em
emergência») e dirigir-se o mais rápido possível à Rede
de Assistência Abarth.
Pressão dos pneus não adequada à velocidade
Quando se prevê de efectuar uma viagem com uma
velocidade superior a 160 km/h, torna-se necessário
encher ainda mais os pneus em conformidade com
quanto indicado no parágrafo «Pressões de enchimento».
No caso em que o sistema T.P.M.S. (se previsto) detecte
que a pressão de um ou mais pneus resulte não
adequada para a velocidade à qual se está a proceder
será mostrado o símbolo no ecrã juntamente com a
mensagem específica (ver quanto indicado no parágrafo
«Insuficiente pressão dos pneus» neste capítulo) que
permanecerá visualizada até a velocidade do veículo
voltar abaixo do limite predefinido.
AVISO Nesta condição reduzir imediatamente a
velocidade porque o excessivo aquecimento do pneu
pode comprometer de modo irremediável as suas
performances e a duração, e também em caso limite
pode levar até à explosão do mesmo.
141-150 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:16 Pagina 149
