Abarth Punto Evo 2010 Manual de Uso e Manutenção (in Portuguese)

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIALUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇA
CONHECER
O VEÍCULO
20

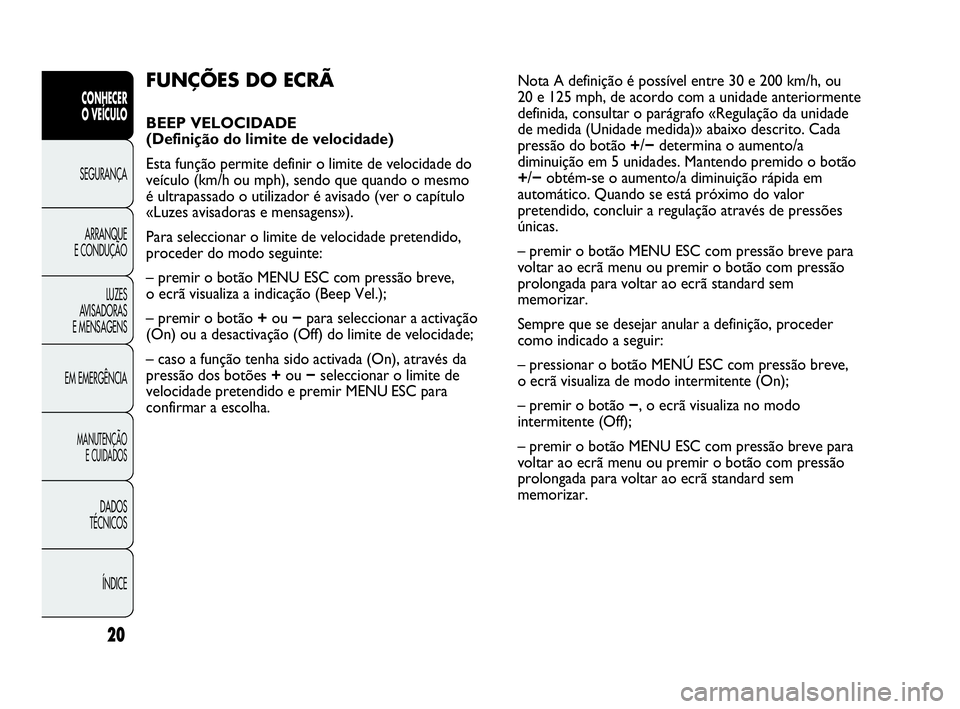

FUNÇÕES DO ECRÃ
BEEP VELOCIDADE
(Definição do limite de velocidade)
Esta função permite definir o limite de velocidade do
veículo (km/h ou mph), sendo que quando o mesmo
é ultrapassado o utilizador é avisado (ver o capítulo
«Luzes avisadoras e mensagens»).
Para seleccionar o limite de velocidade pretendido,
proceder do modo seguinte:
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza a indicação (Beep Vel.);
– premir o botão +ou −para seleccionar a activação
(On) ou a desactivação (Off) do limite de velocidade;
– caso a função tenha sido activada (On), através da
pressão dos botões +ou −seleccionar o limite de
velocidade pretendido e premir MENU ESC para
confirmar a escolha.Nota A definição é possível entre 30 e 200 km/h, ou
20 e 125 mph, de acordo com a unidade anteriormente
definida, consultar o parágrafo «Regulação da unidade
de medida (Unidade medida)» abaixo descrito. Cada
pressão do botão +/−determina o aumento/a
diminuição em 5 unidades. Mantendo premido o botão
+/−obtém-se o aumento/a diminuição rápida em
automático. Quando se está próximo do valor
pretendido, concluir a regulação através de pressões
únicas.
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
Sempre que se desejar anular a definição, proceder
como indicado a seguir:
– pressionar o botão MENÚ ESC com pressão breve,
o ecrã visualiza de modo intermitente (On);
– premir o botão −, o ecrã visualiza no modo
intermitente (Off);
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 20

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
21
ACTIVAÇÃO/DADOS TRIP B)
(Activação Trip B)
Esta função permite activar (On) ou desactivar (Off)
a visualização do Trip B (trip parcial).
Para mais informações ver o parágrafo «Trip
computer».
Para a activação/desactivação, proceder como indicado
a seguir:
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza de modo intermitente (On) ou (Off)
(em função de quanto definido anteriormente);
– premir o botão +ou −para efectuar a escolha;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar. LUZES CORNERING
(activação/desactivação «Cornering lights» –
Farol de nevoeiro com função Cornering)
Esta função permite activar/desactivar as «Cornering
lights». Para activar/desactivar (ON/OFF) as luzes,
proceder do seguinte modo:
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza de modo intermitente On ou Off em
função de quanto definido anteriormente;
– carregar no botão + ou − para efectuar a escolha;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
SENSOR DE CHUVA
(Regulação da sensibilidade do sensor de chuva)
(para versões/mercados, se previsto)
Esta função permite regular (para 4 níveis)
a sensibilidade do sensor de chuva.
Para definir o nível de sensibilidade desejado, proceder
como indicado a seguir:
– premir o botão MENU ESC com pressão breve,
o display mostra de modo intermitente o «nível» da
sensibilidade definido anteriormente;
– premir o botão +ou −para efectuar a regulação;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 21

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIALUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇA
CONHECER
O VEÍCULO
22

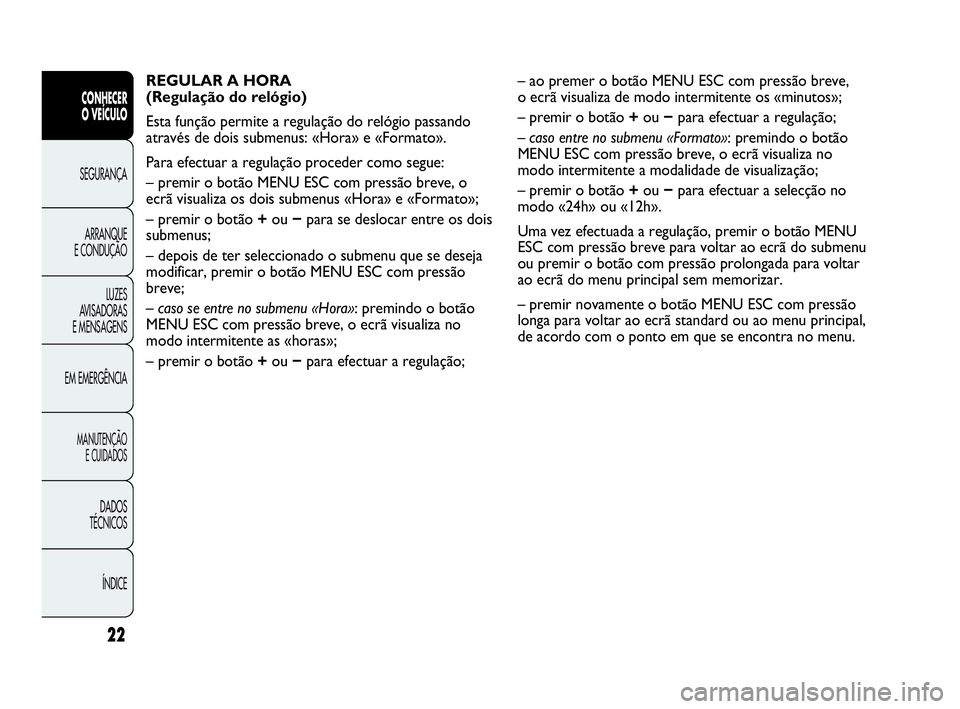

REGULAR A HORA
(Regulação do relógio)
Esta função permite a regulação do relógio passando
através de dois submenus: «Hora» e «Formato».
Para efectuar a regulação proceder como segue:
– premir o botão MENU ESC com pressão breve, o
ecrã visualiza os dois submenus «Hora» e «Formato»;
– premir o botão +ou −para se deslocar entre os dois
submenus;
– depois de ter seleccionado o submenu que se deseja
modificar, premir o botão MENU ESC com pressão
breve;
– caso se entre no submenu «Hora»: premindo o botão
MENU ESC com pressão breve, o ecrã visualiza no
modo intermitente as «horas»;
– premir o botão +ou −para efectuar a regulação;– ao premer o botão MENU ESC com pressão breve,
o ecrã visualiza de modo intermitente os «minutos»;
– premir o botão +ou −para efectuar a regulação;
– caso entre no submenu «Formato»: premindo o botão
MENU ESC com pressão breve, o ecrã visualiza no
modo intermitente a modalidade de visualização;
– premir o botão +ou −para efectuar a selecção no
modo «24h» ou «12h».
Uma vez efectuada a regulação, premir o botão MENU
ESC com pressão breve para voltar ao ecrã do submenu
ou premir o botão com pressão prolongada para voltar
ao ecrã do menu principal sem memorizar.
– premir novamente o botão MENU ESC com pressão
longa para voltar ao ecrã standard ou ao menu principal,
de acordo com o ponto em que se encontra no menu.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 22

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
23

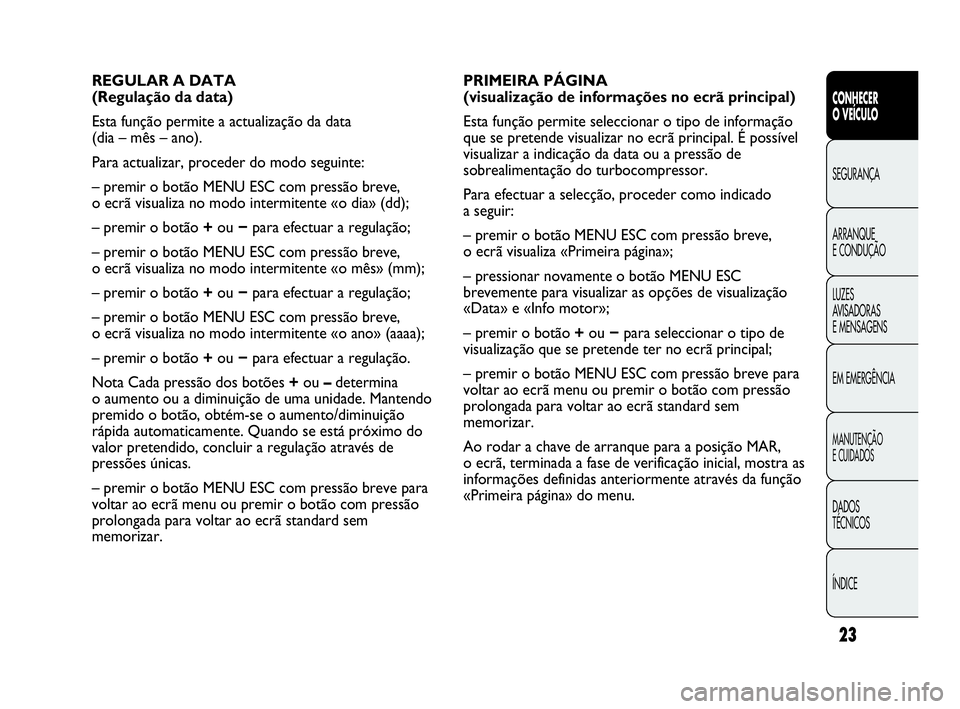

PRIMEIRA PÁGINA
(visualização de informações no ecrã principal)
Esta função permite seleccionar o tipo de informação
que se pretende visualizar no ecrã principal. É possível
visualizar a indicação da data ou a pressão de
sobrealimentação do turbocompressor.
Para efectuar a selecção, proceder como indicado
a seguir:
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza «Primeira página»;
– pressionar novamente o botão MENU ESC
brevemente para visualizar as opções de visualização
«Data» e «Info motor»;
– premir o botão +ou −para seleccionar o tipo de
visualização que se pretende ter no ecrã principal;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
Ao rodar a chave de arranque para a posição MAR,
o ecrã, terminada a fase de verificação inicial, mostra as
informações definidas anteriormente através da função
«Primeira página» do menu. REGULAR A DATA
(Regulação da data)
Esta função permite a actualização da data
(dia – mês – ano).
Para actualizar, proceder do modo seguinte:
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza no modo intermitente «o dia» (dd);
– premir o botão +ou −para efectuar a regulação;
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza no modo intermitente «o mês» (mm);
– premir o botão +ou −para efectuar a regulação;
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza no modo intermitente «o ano» (aaaa);
– premir o botão +ou −para efectuar a regulação.
Nota Cada pressão dos botões +ou –determina
o aumento ou a diminuição de uma unidade. Mantendo
premido o botão, obtém-se o aumento/diminuição
rápida automaticamente. Quando se está próximo do
valor pretendido, concluir a regulação através de
pressões únicas.
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 23

24
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

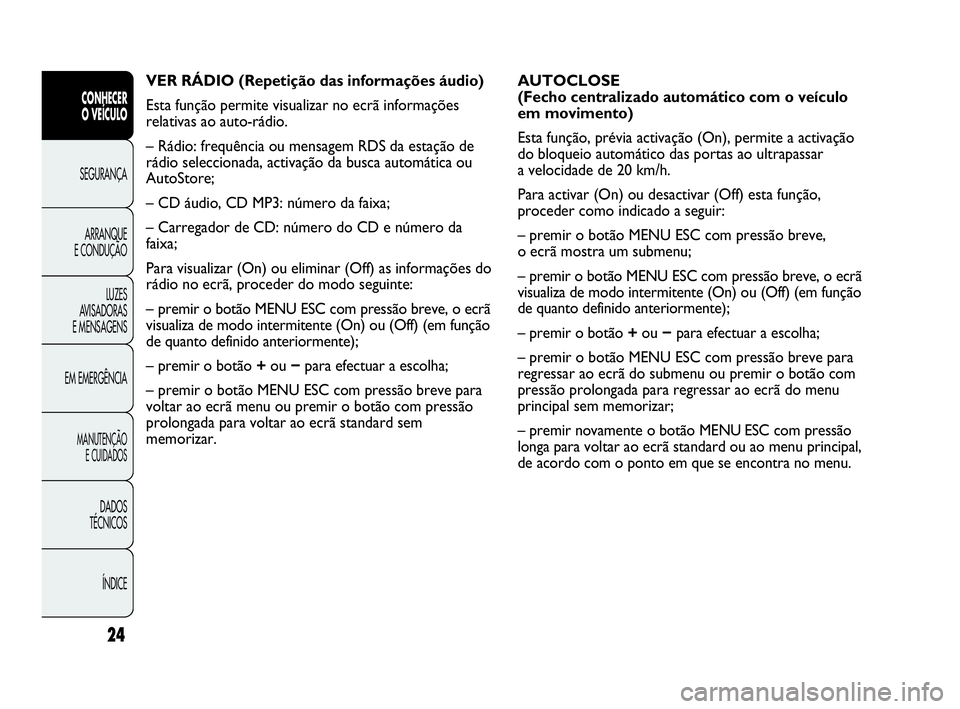

AUTOCLOSE
(Fecho centralizado automático com o veículo
em movimento)
Esta função, prévia activação (On), permite a activação
do bloqueio automático das portas ao ultrapassar
a velocidade de 20 km/h.
Para activar (On) ou desactivar (Off) esta função,
proceder como indicado a seguir:
– premir o botão MENU ESC com pressão breve,
o ecrã mostra um submenu;
– premir o botão MENU ESC com pressão breve, o ecrã
visualiza de modo intermitente (On) ou (Off) (em função
de quanto definido anteriormente);
– premir o botão +ou −para efectuar a escolha;
– premir o botão MENU ESC com pressão breve para
regressar ao ecrã do submenu ou premir o botão com
pressão prolongada para regressar ao ecrã do menu
principal sem memorizar;
– premir novamente o botão MENU ESC com pressão
longa para voltar ao ecrã standard ou ao menu principal,
de acordo com o ponto em que se encontra no menu. VER RÁDIO (Repetição das informações áudio)
Esta função permite visualizar no ecrã informações
relativas ao auto-rádio.
– Rádio: frequência ou mensagem RDS da estação de
rádio seleccionada, activação da busca automática ou
AutoStore;
– CD áudio, CD MP3: número da faixa;
– Carregador de CD: número do CD e número da
faixa;
Para visualizar (On) ou eliminar (Off) as informações do
rádio no ecrã, proceder do modo seguinte:
– premir o botão MENU ESC com pressão breve, o ecrã
visualiza de modo intermitente (On) ou (Off) (em função
de quanto definido anteriormente);
– premir o botão +ou −para efectuar a escolha;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 24

25
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

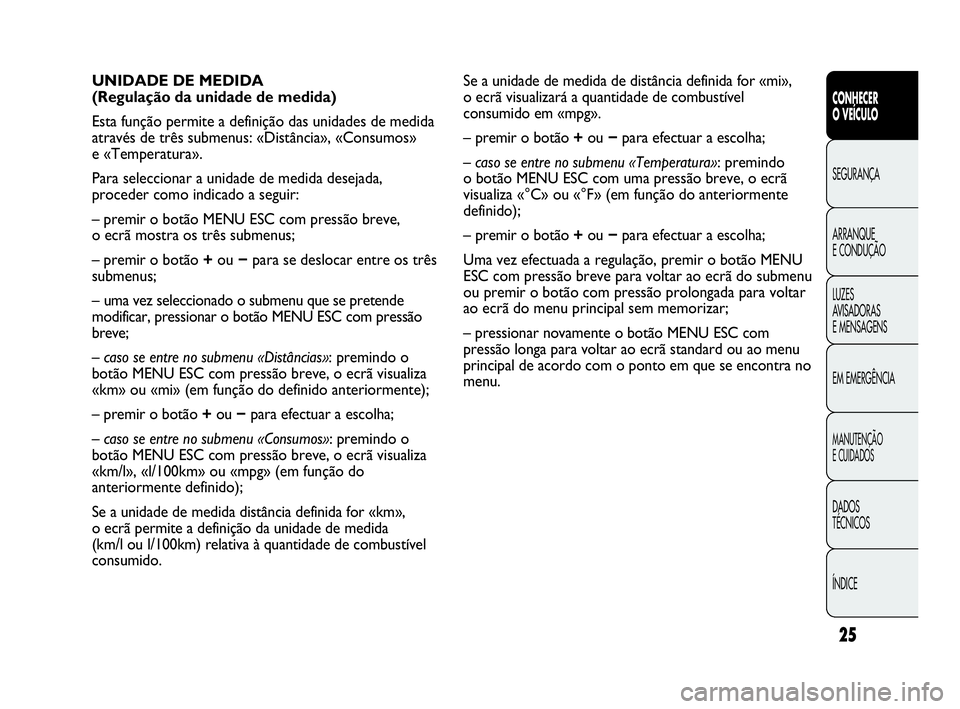

Se a unidade de medida de distância definida for «mi»,
o ecrã visualizará a quantidade de combustível
consumido em «mpg».
– premir o botão +ou −para efectuar a escolha;
– caso se entre no submenu «Temperatura»: premindo
o botão MENU ESC com uma pressão breve, o ecrã
visualiza «°C» ou «°F» (em função do anteriormente
definido);
– premir o botão +ou −para efectuar a escolha;
Uma vez efectuada a regulação, premir o botão MENU
ESC com pressão breve para voltar ao ecrã do submenu
ou premir o botão com pressão prolongada para voltar
ao ecrã do menu principal sem memorizar;
– pressionar novamente o botão MENU ESC com
pressão longa para voltar ao ecrã standard ou ao menu
principal de acordo com o ponto em que se encontra no
menu. UNIDADE DE MEDIDA
(Regulação da unidade de medida)
Esta função permite a definição das unidades de medida
através de três submenus: «Distância», «Consumos»
e «Temperatura».
Para seleccionar a unidade de medida desejada,
proceder como indicado a seguir:
– premir o botão MENU ESC com pressão breve,
o ecrã mostra os três submenus;
– premir o botão +ou −para se deslocar entre os três
submenus;
– uma vez seleccionado o submenu que se pretende
modificar, pressionar o botão MENU ESC com pressão
breve;
– caso se entre no submenu «Distâncias»: premindo o
botão MENU ESC com pressão breve, o ecrã visualiza
«km» ou «mi» (em função do definido anteriormente);
– premir o botão +ou −para efectuar a escolha;
– caso se entre no submenu «Consumos»: premindo o
botão MENU ESC com pressão breve, o ecrã visualiza
«km/l», «l/100km» ou «mpg» (em função do
anteriormente definido);
Se a unidade de medida distância definida for «km»,
o ecrã permite a definição da unidade de medida
(km/l ou l/100km) relativa à quantidade de combustível
consumido.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 25

26
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

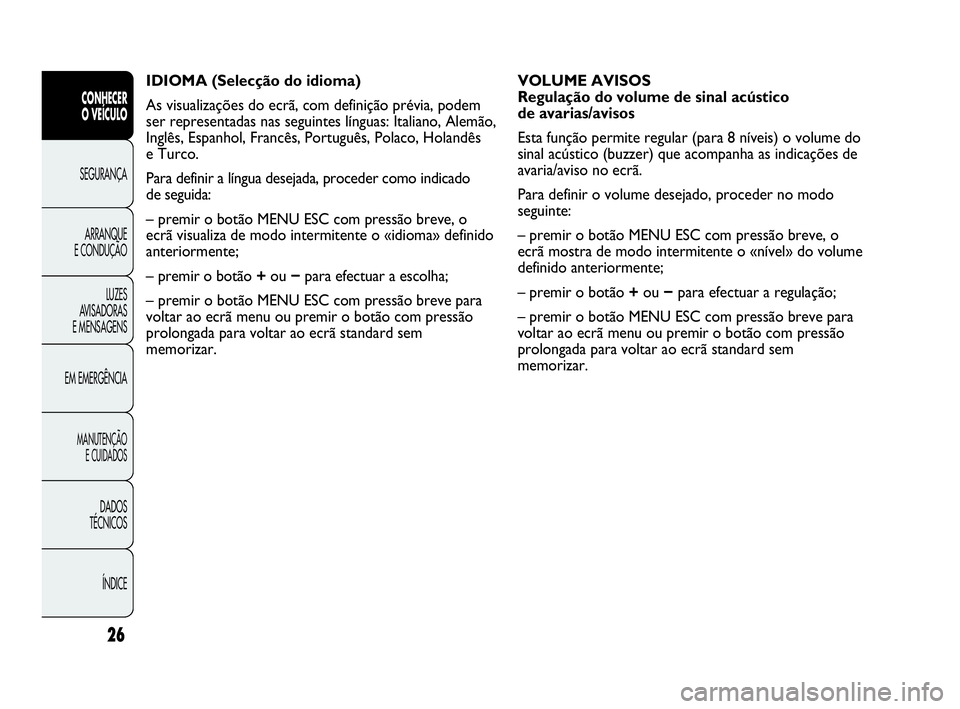

IDIOMA (Selecção do idioma)
As visualizações do ecrã, com definição prévia, podem
ser representadas nas seguintes línguas: Italiano, Alemão,
Inglês, Espanhol, Francês, Português, Polaco, Holandês
e Turco.
Para definir a língua desejada, proceder como indicado
de seguida:
– premir o botão MENU ESC com pressão breve, o
ecrã visualiza de modo intermitente o «idioma» definido
anteriormente;
– premir o botão +ou −para efectuar a escolha;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.VOLUME AVISOS
Regulação do volume de sinal acústico
de avarias/avisos
Esta função permite regular (para 8 níveis) o volume do
sinal acústico (buzzer) que acompanha as indicações de
avaria/aviso no ecrã.
Para definir o volume desejado, proceder no modo
seguinte:
– premir o botão MENU ESC com pressão breve, o
ecrã mostra de modo intermitente o «nível» do volume
definido anteriormente;
– premir o botão +ou −para efectuar a regulação;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 26

27
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

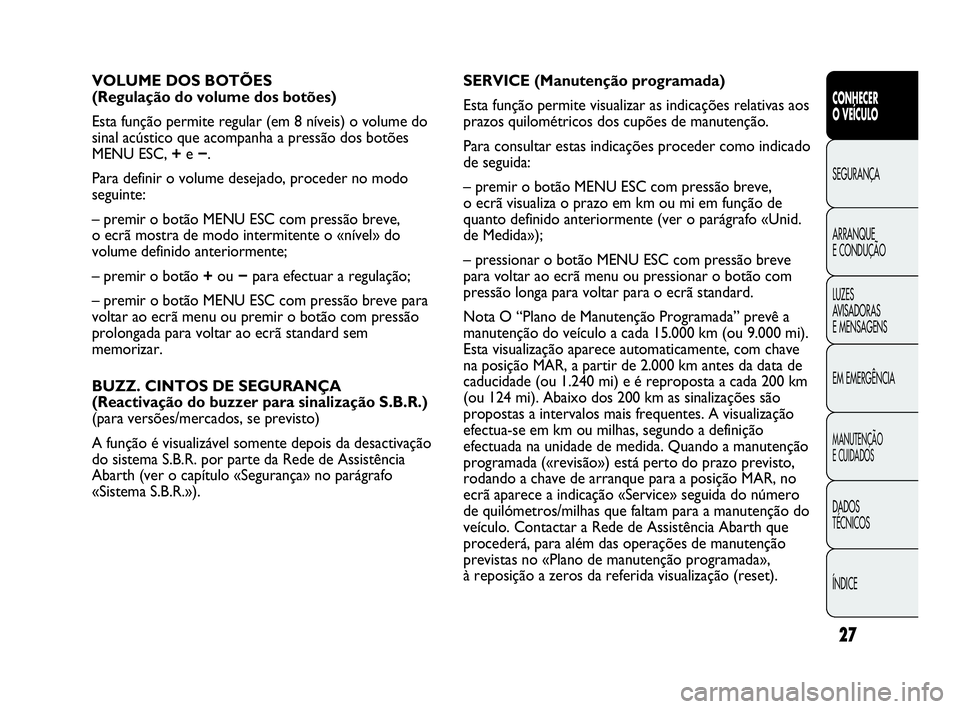

VOLUME DOS BOTÕES
(Regulação do volume dos botões)
Esta função permite regular (em 8 níveis) o volume do
sinal acústico que acompanha a pressão dos botões
MENU ESC, +e −.
Para definir o volume desejado, proceder no modo
seguinte:
– premir o botão MENU ESC com pressão breve,
o ecrã mostra de modo intermitente o «nível» do
volume definido anteriormente;
– premir o botão +ou −para efectuar a regulação;
– premir o botão MENU ESC com pressão breve para
voltar ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard sem
memorizar.
BUZZ. CINTOS DE SEGURANÇA
(Reactivação do buzzer para sinalização S.B.R.)
(para versões/mercados, se previsto)
A função é visualizável somente depois da desactivação
do sistema S.B.R. por parte da Rede de Assistência
Abarth (ver o capítulo «Segurança» no parágrafo
«Sistema S.B.R.»).SERVICE (Manutenção programada)
Esta função permite visualizar as indicações relativas aos
prazos quilométricos dos cupões de manutenção.
Para consultar estas indicações proceder como indicado
de seguida:
– premir o botão MENU ESC com pressão breve,
o ecrã visualiza o prazo em km ou mi em função de
quanto definido anteriormente (ver o parágrafo «Unid.
de Medida»);
– pressionar o botão MENU ESC com pressão breve
para voltar ao ecrã menu ou pressionar o botão com
pressão longa para voltar para o ecrã standard.
Nota O “Plano de Manutenção Programada” prevê a
manutenção do veículo a cada 15.000 km (ou 9.000 mi).
Esta visualização aparece automaticamente, com chave
na posição MAR, a partir de 2.000 km antes da data de
caducidade (ou 1.240 mi) e é reproposta a cada 200 km
(ou 124 mi). Abaixo dos 200 km as sinalizações são
propostas a intervalos mais frequentes. A visualização
efectua-se em km ou milhas, segundo a definição
efectuada na unidade de medida. Quando a manutenção
programada («revisão») está perto do prazo previsto,
rodando a chave de arranque para a posição MAR, no
ecrã aparece a indicação «Service» seguida do número
de quilómetros/milhas que faltam para a manutenção do
veículo. Contactar a Rede de Assistência Abarth que
procederá, para além das operações de manutenção
previstas no «Plano de manutenção programada»,
à reposição a zeros da referida visualização (reset).
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 27

28
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

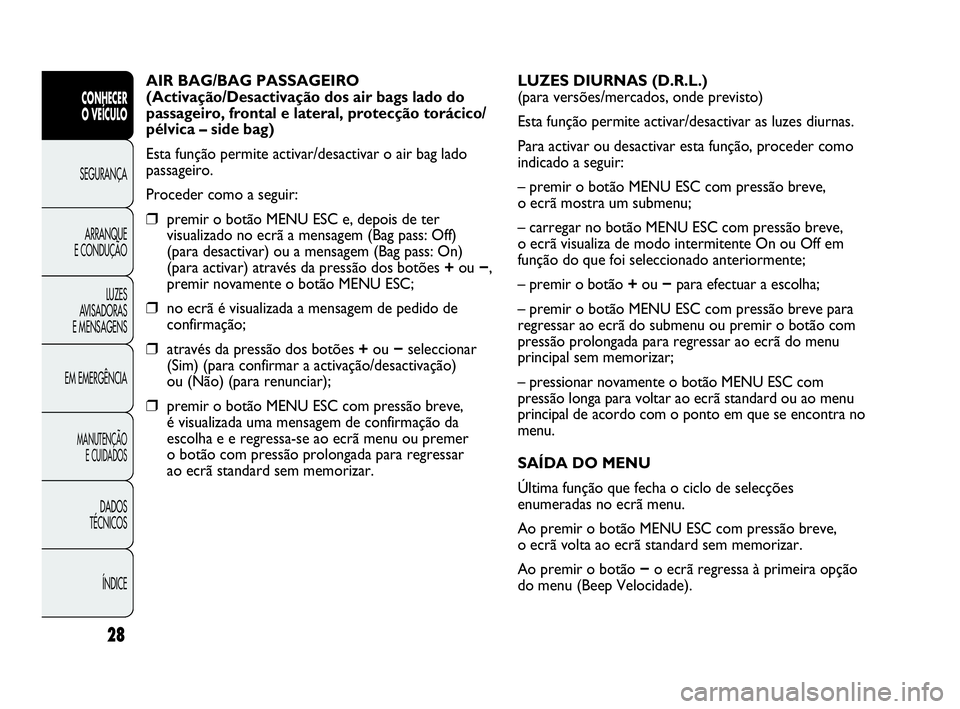

AIR BAG/BAG PASSAGEIRO
(Activação/Desactivação dos air bags lado do
passageiro, frontal e lateral, protecção torácico/
pélvica – side bag)
Esta função permite activar/desactivar o air bag lado
passageiro.
Proceder como a seguir:
❒premir o botão MENU ESC e, depois de ter
visualizado no ecrã a mensagem (Bag pass: Off)
(para desactivar) ou a mensagem (Bag pass: On)
(para activar) através da pressão dos botões +ou −,
premir novamente o botão MENU ESC;
❒no ecrã é visualizada a mensagem de pedido de
confirmação;
❒através da pressão dos botões +ou −seleccionar
(Sim) (para confirmar a activação/desactivação)
ou (Não) (para renunciar);
❒premir o botão MENU ESC com pressão breve,
é visualizada uma mensagem de confirmação da
escolha e e regressa-se ao ecrã menu ou premer
o botão com pressão prolongada para regressar
ao ecrã standard sem memorizar.LUZES DIURNAS (D.R.L.)
(para versões/mercados, onde previsto)
Esta função permite activar/desactivar as luzes diurnas.
Para activar ou desactivar esta função, proceder como
indicado a seguir:
– premir o botão MENU ESC com pressão breve,
o ecrã mostra um submenu;
– carregar no botão MENU ESC com pressão breve,
o ecrã visualiza de modo intermitente On ou Off em
função do que foi seleccionado anteriormente;
– premir o botão +ou −para efectuar a escolha;
– premir o botão MENU ESC com pressão breve para
regressar ao ecrã do submenu ou premir o botão com
pressão prolongada para regressar ao ecrã do menu
principal sem memorizar;
– pressionar novamente o botão MENU ESC com
pressão longa para voltar ao ecrã standard ou ao menu
principal de acordo com o ponto em que se encontra no
menu.
SAÍDA DO MENU
Última função que fecha o ciclo de selecções
enumeradas no ecrã menu.
Ao premir o botão MENU ESC com pressão breve,
o ecrã volta ao ecrã standard sem memorizar.
Ao premir o botão −o ecrã regressa à primeira opção
do menu (Beep Velocidade).
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 28

29
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

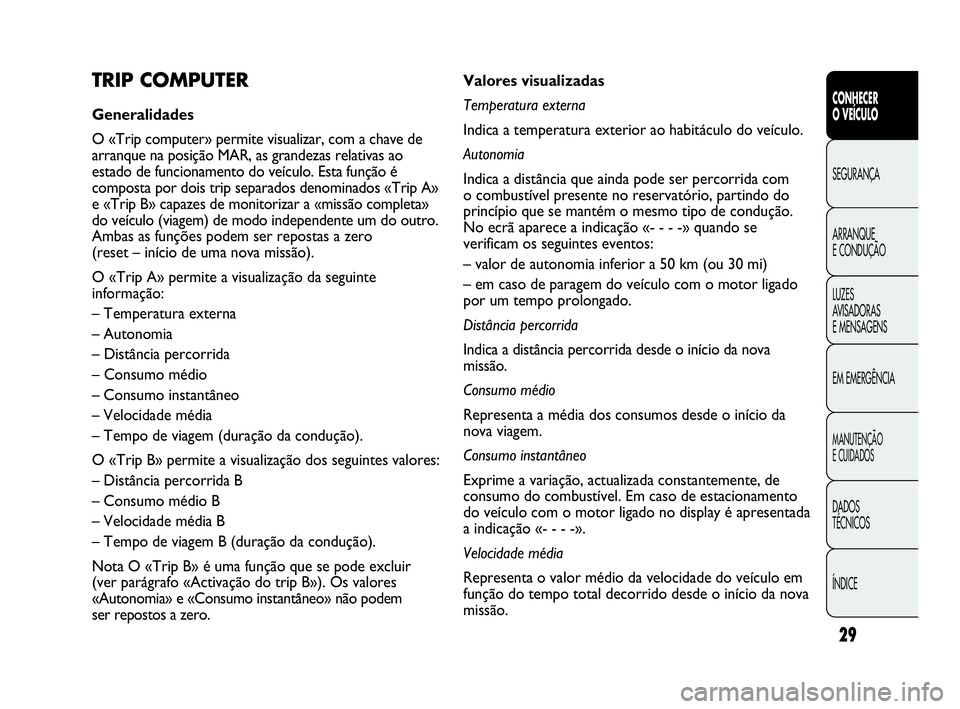

Valores visualizadas
Temperatura externa
Indica a temperatura exterior ao habitáculo do veículo.
Autonomia
Indica a distância que ainda pode ser percorrida com
o combustível presente no reservatório, partindo do
princípio que se mantém o mesmo tipo de condução.
No ecrã aparece a indicação «- - - -» quando se
verificam os seguintes eventos:
– valor de autonomia inferior a 50 km (ou 30 mi)
– em caso de paragem do veículo com o motor ligado
por um tempo prolongado.
Distância percorrida
Indica a distância percorrida desde o início da nova
missão.
Consumo médio
Representa a média dos consumos desde o início da
nova viagem.
Consumo instantâneo
Exprime a variação, actualizada constantemente, de
consumo do combustível. Em caso de estacionamento
do veículo com o motor ligado no display é apresentada
a indicação «- - - -».
Velocidade média
Representa o valor médio da velocidade do veículo em
função do tempo total decorrido desde o início da nova
missão.TRIP COMPUTER
Generalidades
O «Trip computer» permite visualizar, com a chave de
arranque na posição MAR, as grandezas relativas ao
estado de funcionamento do veículo. Esta função é
composta por dois trip separados denominados «Trip A»
e «Trip B» capazes de monitorizar a «missão completa»
do veículo (viagem) de modo independente um do outro.
Ambas as funções podem ser repostas a zero
(reset – início de uma nova missão).
O «Trip A» permite a visualização da seguinte
informação:
– Temperatura externa
– Autonomia
– Distância percorrida
– Consumo médio
– Consumo instantâneo
– Velocidade média
– Tempo de viagem (duração da condução).
O «Trip B» permite a visualização dos seguintes valores:
– Distância percorrida B
– Consumo médio B
– Velocidade média B
– Tempo de viagem B (duração da condução).
Nota O «Trip B» é uma função que se pode excluir
(ver parágrafo «Activação do trip B»). Os valores
«Autonomia» e «Consumo instantâneo» não podem
ser repostos a zero.
029-068 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:11 Pagina 29
