Tipo de chave
Chave mecânica
Chave com telecomando
Sinalização visual
Intermitência dos indicadores
de direcção (somente por chave
com telecomando)
Led de dissuasão
10
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
De seguida, são recapituladas as principais funções activáveis com as chaves (com e sem telecomando):
Desbloqueio
das fechaduras
Rotação da chave
para a esquerda
(lado condutor)
Rotação da chave
para a esquerda
(lado condutor)
Pressão breve
no botão
Ë
2 intermitências
ApagamentoBloqueio das fechaduras
pelo exterior
Rotação da chave
para a direita
(lado condutor)
Rotação da chave
para a direita
(lado condutor)
Pressão breve
no botão
Á
1 intermitência
Acendimento fixo por
cerca de 3 segundos
e posteriormente
intermitência de dissuaçãoLigação do Dead lock (*)
–
–
Dupla pressão no botão
Á
3 intermitências
Dupla intermitência
e em seguida intermitência
de dissuasãoDesbloqueio da
fechadura da tampa
da bagageira
–
–
Pressão breve
no botão
R
2 intermitências
Intermitência
de dissuasão
(*) Para versões/mercados, se previsto.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 10
Page 12 of 270
11
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
fig. 9F0U010Ab
Em caso de manipulação do dispositivo
de arranque (por ex. uma tentativa de
furto), fazer verificar o funcionamento junto da
Rede de Assistência Abarth antes de retomar a
marcha.
AVISO
Ao sair do veículo, tirar sempre a
chave, para evitar que alguém accione
inadvertidamente os comandos. Lembrar-se de
engatar o travão de mão. Se o veículo estiver
estacionado numa subida, engatar a primeira
velocidade, se o veículo estiver estacionado
numa descida, engatar a marcha-atrás. Nunca
deixar crianças sozinhas no veículo.
AVISO
DISPOSITIVO DE ARRANQUE
A chave pode rodar para 3 diferentes posições fig. 9:
❒STOP: motor desligado, chave extraível, direcção
bloqueada. Alguns dispositivos eléctricos (por
exemplo, auto-rádio, fecho centralizado…) podem
funcionar.
❒MAR: posição de marcha. Todos os dispositivos
eléctricos podem funcionar.
❒AVV: arranque do motor (posição instável).
O dispositivo de arranque está equipado com um
sistema electrónico de segurança que obriga, em caso
de falha no arranque do motor, a repor a chave na
posição de STOP antes de repetir a manobra de
arranque.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 11
Page 13 of 270
Nunca retirar a chave com o veículo em
movimento. O volante bloquear-se-ia
automaticamente logo à primeira curva. Isto
vale sempre, mesmo no caso em que o veículo
está a ser rebocado.
AVISO
É expressamente proibida quaisquer
intervenções em pós-venda, com
consequentes manipulações da direcção ou da
coluna da direcção (por ex. montagem de
antifurto), que poderão provocar, para além da
deterioração do funcionamento do sistema e da
cessação da garantia, graves problemas de
segurança e a inconformidade homologativa do
veículo.
AVISOTRANCA-DIRECÇÃO
Activação
Com o dispositivo de arranque na posição de STOP,
retirar a chave e rodar o volante até este ficar
bloqueado.
Desactivação
Movimentar ligeiramente o volante enquanto roda
a chave para a posição MAR.
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIALUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇA
CONHECER
O VEÍCULO
12
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 12
Page 14 of 270

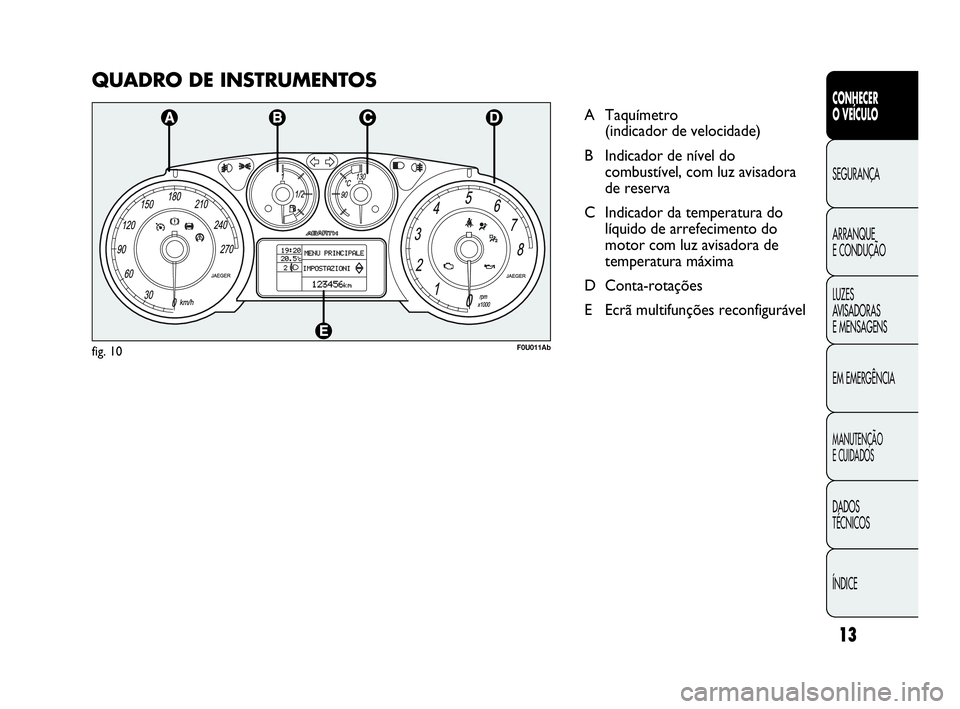

QUADRO DE INSTRUMENTOS
A Taquímetro
(indicador de velocidade)
B Indicador de nível do
combustível, com luz avisadora
de reserva
C Indicador da temperatura do
líquido de arrefecimento do
motor com luz avisadora de
temperatura máxima
D Conta-rotações
E Ecrã multifunções reconfigurável
F0U011Abfig. 10
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
13
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 13
Page 15 of 270
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIALUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇA
CONHECER
O VEÍCULO
14
INSTRUMENTOS DE BORDO
A cor de fundo dos instrumentos e a sua tipologia pode
variar em função das versões.
TAQUÍMETRO fig. 11
Sinaliza a velocidade do veículo.
CONTA-ROTAÇÕES fig. 12
O conta-rotações fornece indicações relativas às
rotações do motor por minuto.
AVISO O sistema de controlo da injecção electrónica
bloqueia progressivamente o afluxo de combustível
quando o motor está «fora de rotações» com a
consequente e progressiva perda de potência do
próprio motor.
O conta-rotações, com o motor ao ralenti, pode indicar
um aumento de regime gradual ou imprevisto, conforme
os casos.Este comportamento é normal e não deve levantar
preocupações, pois isso pode verificar-se, por exemplo,
com o accionamento do climatizador ou do
electroventilador. Nestes casos, uma lenta variação de
rotações serve para proteger o estado de carga da
bateria.
INDICADOR DE NÍVEL DO COMBUSTÍVEL
fig. 13
O ponteiro indica a quantidade de combustível presente
no depósito.
E depósito vazio.
F depósito cheio.
O acendimento da luz avisadora A indica que no
depósito restam aprox. 7 litros de combustível.
Não viajar com o depósito quase vazio: as eventuais
faltas de alimentação podem danificar o catalisador.
fig. 12F0U014Abfig. 11F0U013Ab
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 14
Page 16 of 270
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
15
F0U015Abfig. 13F0U016Abfig. 14

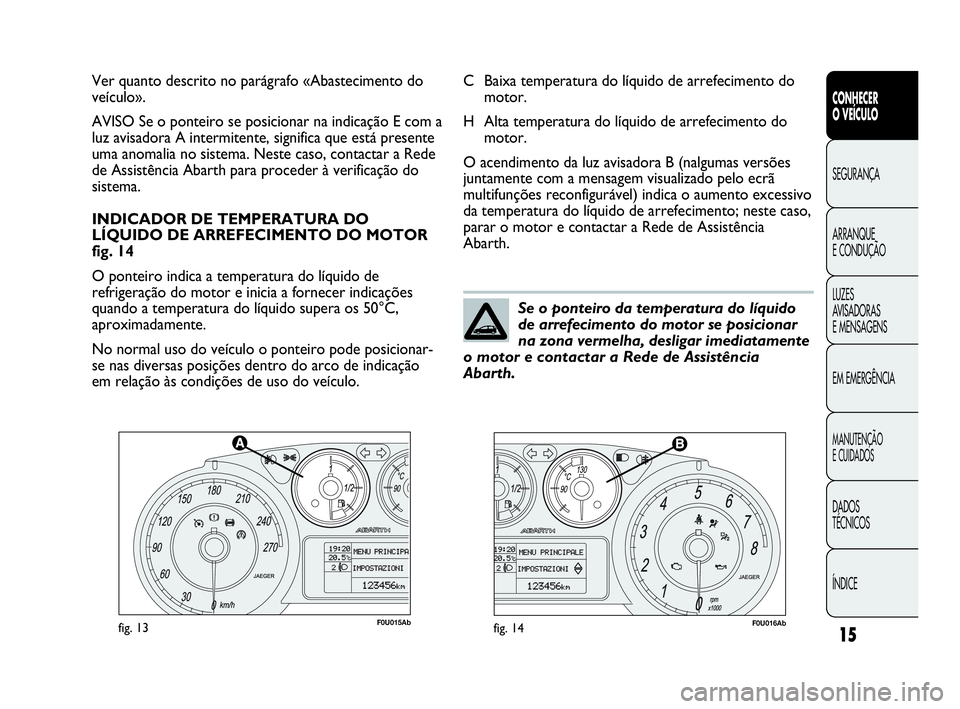

C Baixa temperatura do líquido de arrefecimento do
motor.
H Alta temperatura do líquido de arrefecimento do
motor.
O acendimento da luz avisadora B (nalgumas versões
juntamente com a mensagem visualizado pelo ecrã
multifunções reconfigurável) indica o aumento excessivo
da temperatura do líquido de arrefecimento; neste caso,
parar o motor e contactar a Rede de Assistência
Abarth. Ver quanto descrito no parágrafo «Abastecimento do
veículo».
AVISO Se o ponteiro se posicionar na indicação E com a
luz avisadora A intermitente, significa que está presente
uma anomalia no sistema. Neste caso, contactar a Rede
de Assistência Abarth para proceder à verificação do
sistema.
INDICADOR DE TEMPERATURA DO
LÍQUIDO DE ARREFECIMENTO DO MOTOR
fig. 14
O ponteiro indica a temperatura do líquido de
refrigeração do motor e inicia a fornecer indicações
quando a temperatura do líquido supera os 50°C,
aproximadamente.
No normal uso do veículo o ponteiro pode posicionar-
se nas diversas posições dentro do arco de indicação
em relação às condições de uso do veículo.
Se o ponteiro da temperatura do líquido
de arrefecimento do motor se posicionar
na zona vermelha, desligar imediatamente
o motor e contactar a Rede de Assistência
Abarth.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 15
Page 17 of 270
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIALUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇA
CONHECER
O VEÍCULO
16fig. 15F0U2050Abp
ECRÃ MULTIFUNÇÕES
RECONFIGURÁVEL
O veículo está equipado com um visor multifunções
capaz de oferecer informações úteis ao utilizador, em
função do anteriormente definido, durante a condução
do veículo.ECRÃ «STANDARD» fig. 15
O ecrã standard é capaz de visualizar as seguintes
indicações:
A Hora
B Data
D Conta-quilómetros (visualização dos
quilómetros/milhas percorridos)
E Sinalização do estado do veículo (por exemplo: portas
abertas, ou eventual presença de gelo na estrada, etc.)
F Posição da focagem dos faróis (só com luzes dos
médios ligadas)
G Temperatura externa
Com a rotação da chave de arranque para a posição
MAR, o ecrã visualiza, como ecrã principal, a indicação
da data fig. 15 ou a pressão de sobrealimentação do
turbocompressor fig. 16 em função da configuração
anteriormente definida na opção de menu «Primeira
página» («Data» ou «Info motor»).
fig. 16F0U196Ab
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 16
Page 18 of 270
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
17

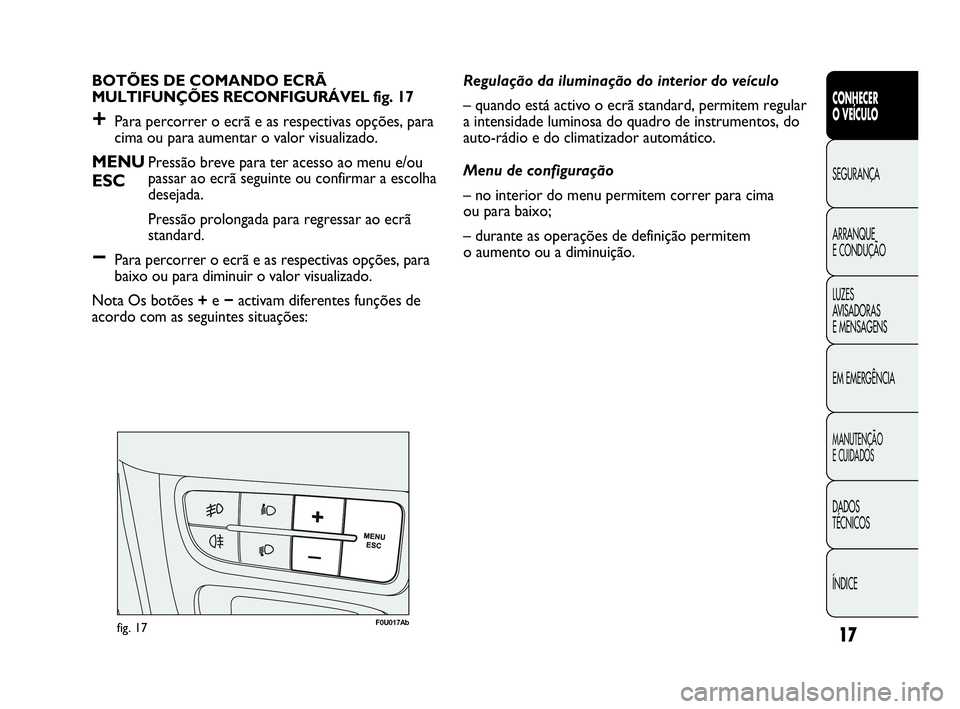

BOTÕES DE COMANDO ECRÃ
MULTIFUNÇÕES RECONFIGURÁVEL fig. 17
+Para percorrer o ecrã e as respectivas opções, para
cima ou para aumentar o valor visualizado.
MENUPressão breve para ter acesso ao menu e/ou
ESCpassar ao ecrã seguinte ou confirmar a escolha
desejada.
Pressão prolongada para regressar ao ecrã
standard.
−Para percorrer o ecrã e as respectivas opções, para
baixo ou para diminuir o valor visualizado.
Nota Os botões +e −activam diferentes funções de
acordo com as seguintes situações: Regulação da iluminação do interior do veículo
– quando está activo o ecrã standard, permitem regular
a intensidade luminosa do quadro de instrumentos, do
auto-rádio e do climatizador automático.
Menu de configuração
– no interior do menu permitem correr para cima
ou para baixo;
– durante as operações de definição permitem
o aumento ou a diminuição.
F0U017Abfig. 17
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 17
Page 19 of 270
18
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

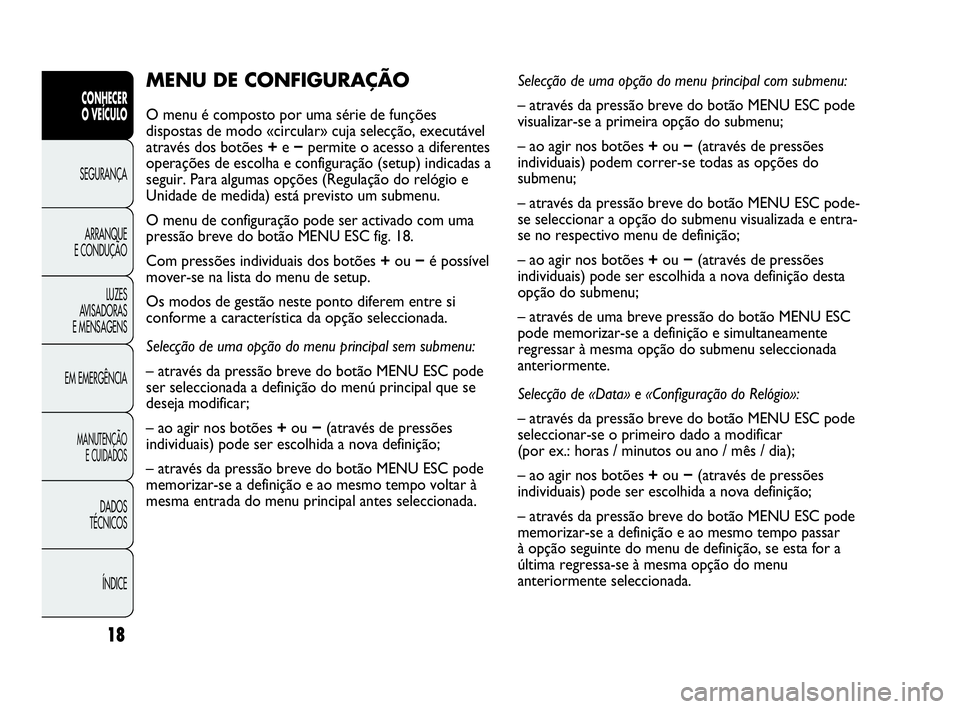

MENU DE CONFIGURAÇÃO
O menu é composto por uma série de funções
dispostas de modo «circular» cuja selecção, executável
através dos botões +e −permite o acesso a diferentes
operações de escolha e configuração (setup) indicadas a
seguir. Para algumas opções (Regulação do relógio e
Unidade de medida) está previsto um submenu.
O menu de configuração pode ser activado com uma
pressão breve do botão MENU ESC fig. 18.
Com pressões individuais dos botões +ou −é possível
mover-se na lista do menu de setup.
Os modos de gestão neste ponto diferem entre si
conforme a característica da opção seleccionada.
Selecção de uma opção do menu principal sem submenu:
– através da pressão breve do botão MENU ESC pode
ser seleccionada a definição do menú principal que se
deseja modificar;
– ao agir nos botões +ou −(através de pressões
individuais) pode ser escolhida a nova definição;
– através da pressão breve do botão MENU ESC pode
memorizar-se a definição e ao mesmo tempo voltar à
mesma entrada do menu principal antes seleccionada.Selecção de uma opção do menu principal com submenu:
– através da pressão breve do botão MENU ESC pode
visualizar-se a primeira opção do submenu;
– ao agir nos botões +ou −(através de pressões
individuais) podem correr-se todas as opções do
submenu;
– através da pressão breve do botão MENU ESC pode-
se seleccionar a opção do submenu visualizada e entra-
se no respectivo menu de definição;
– ao agir nos botões +ou −(através de pressões
individuais) pode ser escolhida a nova definição desta
opção do submenu;
– através de uma breve pressão do botão MENU ESC
pode memorizar-se a definição e simultaneamente
regressar à mesma opção do submenu seleccionada
anteriormente.
Selecção de «Data» e «Configuração do Relógio»:
– através da pressão breve do botão MENU ESC pode
seleccionar-se o primeiro dado a modificar
(por ex.: horas / minutos ou ano / mês / dia);
– ao agir nos botões +ou −(através de pressões
individuais) pode ser escolhida a nova definição;
– através da pressão breve do botão MENU ESC pode
memorizar-se a definição e ao mesmo tempo passar
à opção seguinte do menu de definição, se esta for a
última regressa-se à mesma opção do menu
anteriormente seleccionada.
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 18
Page 20 of 270
19
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Através da pressão longa do botão MENU ESC:
– se estiver ao nível do menu principal, sai do ambiente
menu de configuração;
– se estiver noutro ponto do menu (ao nível de
definição de uma opção de submenu, ao nível de
submenu ou ao nível de definição de uma opção do
menu principal), abandona para o nível de menu
principal;
– são guardadas apenas as alterações já memorizadas
pelo utilizador (já confirmadas com a pressão do botão
MODE ESC).
O ambiente do menu de configuração está temporizado;
após a saída do menu devido ao termo da temporização,
são guardadas apenas as alterações já memorizadas pelo
utilizador (já confirmadas com a pressão breve do botão
MENU ESC).O menu é composto pelas seguintes opções:
– MENU
– BEEP VELOCIDADE
– LUZES CORNERING
– SENSOR DE CHUVA
(para versões/mercados, se previsto)
– ACTIVAÇÃO/DADOS TRIP B
– REGULAR HORA
– REGULAR DATA
– PRIMEIRA PÁGINA
– VER RÁDIO
– AUTOCLOSE
– UNIDADES DE MEDIDA
– IDIOMA
– VOLUME DE AVISOS
– VOLUME DOS BOTÕES
– BEEP/BUZZ. CINTOS DE SEGURANÇA
– SERVICE
– AIRBAG/AIRBAG PASSAGEIRO
– LUZES DIURNAS
– SAÍDA MENU
fig. 18F0U017Ab
001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 19
