F0U183Abobr. 179

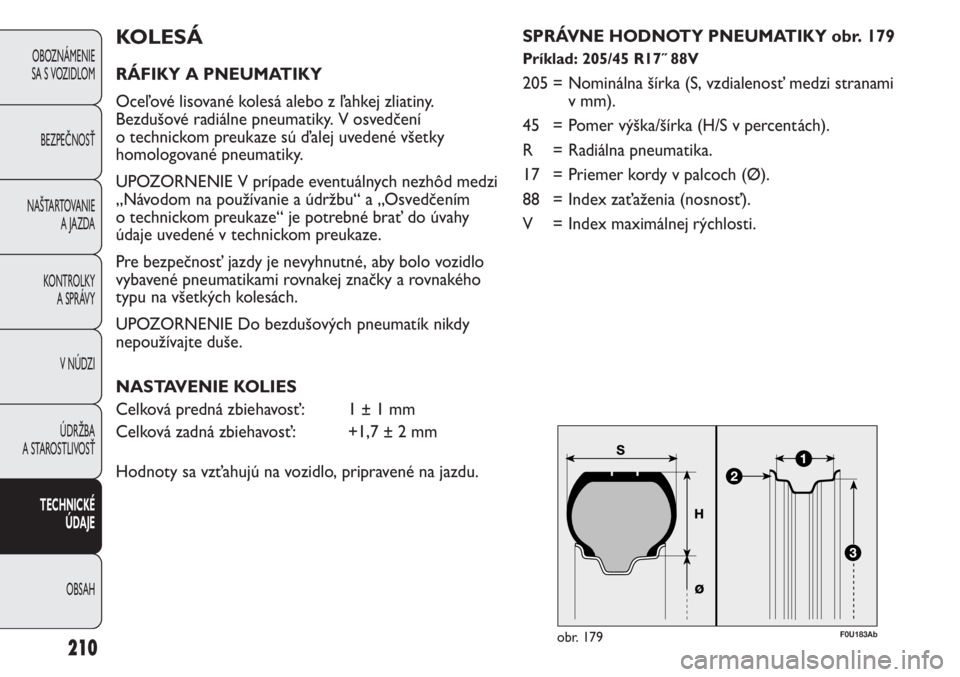

KOLESÁ
RÁFIKY A PNEUMATIKY
Oceľové lisované kolesá alebo z ľahkej zliatiny.
Bezdušové radiálne pneumatiky. V osvedčení
o technickom preukaze sú ďalej uvedené všetky
homologované pneumatiky.
UPOZORNENIE V prípade eventuálnych nezhôd medzi
„Návodom na používanie a údržbu“ a „Osvedčením
o technickom preukaze“ je potrebné brať do úvahy
údaje uvedené v technickom preukaze.
Pre bezpečnosť jazdy je nevyhnutné, aby bolo vozidlo
vybavené pneumatikami rovnakej značky a rovnakého
typu na všetkých kolesách.
UPOZORNENIE Do bezdušových pneumatík nikdy
nepoužívajte duše.
NASTAVENIE KOLIES
Celková predná zbiehavosť: 1 ± 1 mm
Celková zadná zbiehavosť: +1,7 ± 2 mm
Hodnoty sa vzťahujú na vozidlo, pripravené na jazdu.SPRÁVNE HODNOTY PNEUMATIKY obr. 179Príklad: 205/45 R17˝ 88V
205 = Nominálna šírka (S, vzdialenosť medzi stranami
v mm).
45 = Pomer výška/šírka (H/S v percentách).
R = Radiálna pneumatika.
17 = Priemer kordy v palcoch (Ø).
88 = Index zaťaženia (nosnosť).
V = Index maximálnej rýchlosti.
210
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

211
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

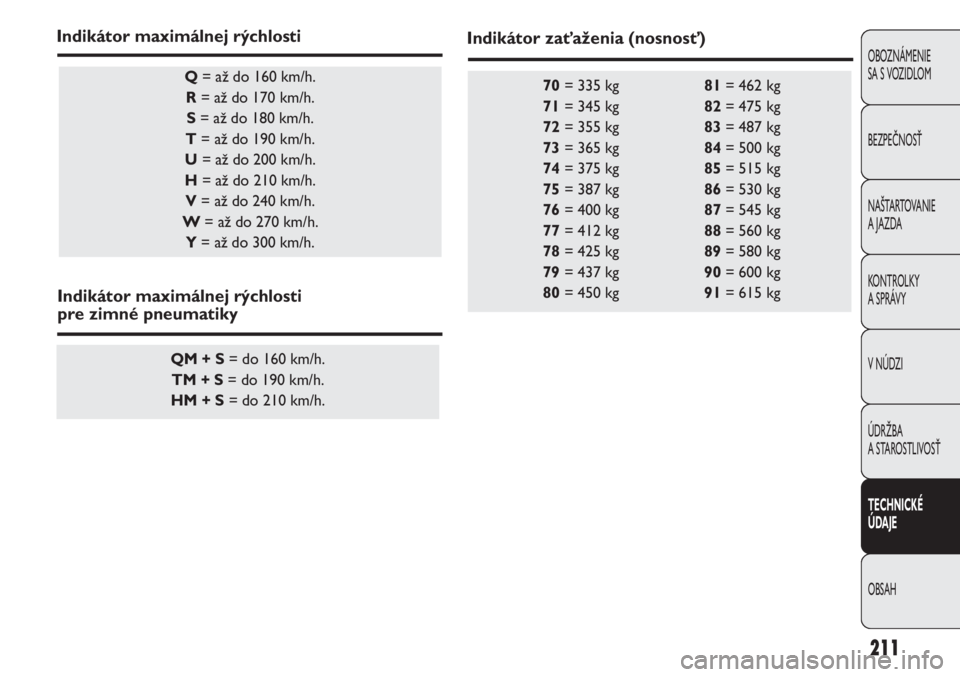

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= až do 160 km/h.
R= až do 170 km/h.
S= až do 180 km/h.
T= až do 190 km/h.
U= až do 200 km/h.
H= až do 210 km/h.
V= až do 240 km/h.
W= až do 270 km/h.
Y= až do 300 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Indikátor maximálnej rýchlosti
Indikátor maximálnej rýchlosti
pre zimné pneumatiky
Indikátor zaťaženia (nosnosť)

212
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

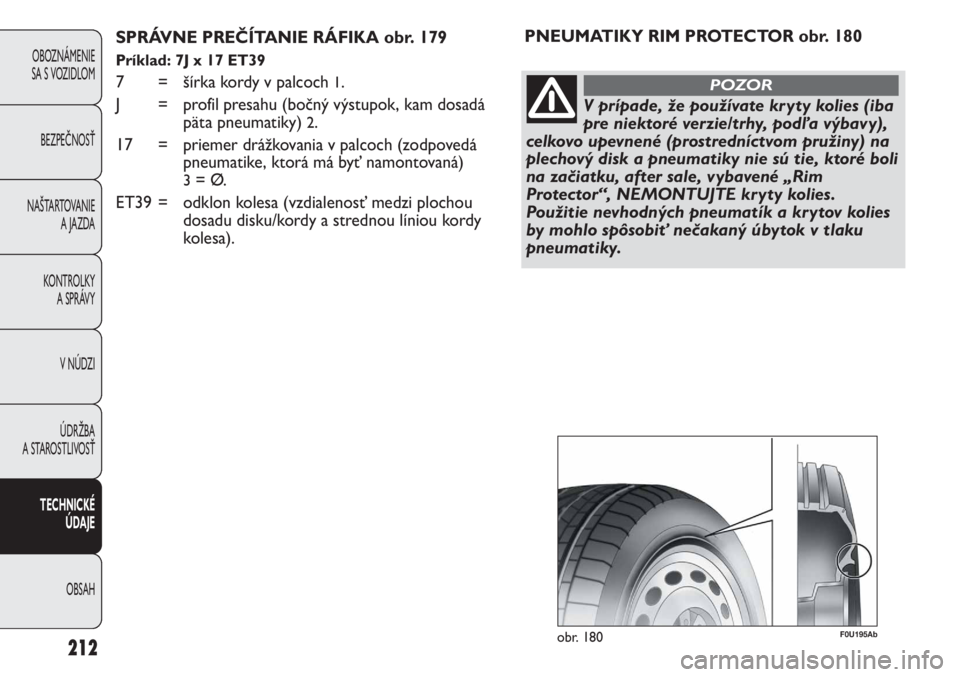

SPRÁVNE PREČÍTANIE RÁFIKA obr. 179
Príklad: 7J x 17 ET39
7 = šírka kordy v palcoch 1.
J = profil presahu (bočný výstupok, kam dosadá
päta pneumatiky)
2.
17 = priemer drážkovania v palcoch (zodpovedá
pneumatike, ktorá má byť namontovaná)
3= Ø.
ET39 = odklon kolesa (vzdialenosť medzi plochou
dosadu disku/kordy a strednou líniou kordy
kolesa).PNEUMATIKY RIM PROTECTOR obr. 180
V prípade, že používate kryty kolies (iba
pre niektoré verzie/trhy, podľa výbavy),
celkovo upevnené (prostredníctvom pružiny) na
plechový disk a pneumatiky nie sú tie, ktoré boli
na začiatku, after sale, vybavené „Rim
Protector“, NEMONTUJTE kryty kolies.
Použitie nevhodných pneumatík a krytov kolies
by mohlo spôsobiť nečakaný úbytok v tlaku
pneumatiky.
POZOR
F0U195Abobr. 180

213
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

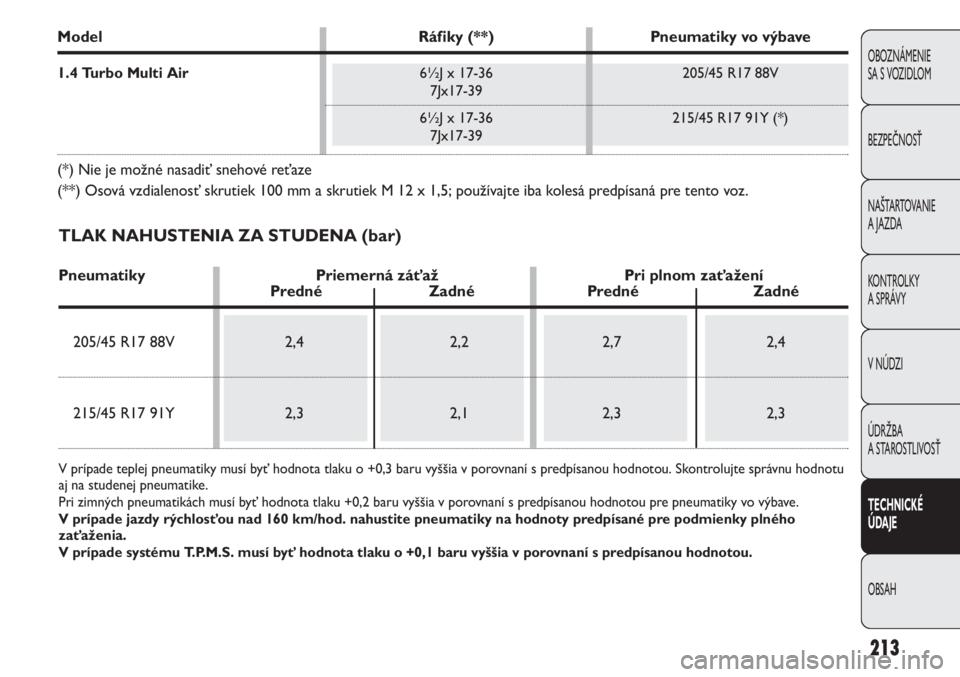

TLAK NAHUSTENIA ZA STUDENA (bar)
Pneumatiky Priemerná záťaž Pri plnom zaťaženíPredné Zadné Predné Zadné
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu
aj na studenej pneumatike.
Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky vo výbave.
V prípade jazdy rýchlosťou nad 160 km/hod. nahustite pneumatiky na hodnoty predpísané pre podmienky plného
zaťaženia.
V prípade systému T.P.M.S. musí byť hodnota tlaku o +0,1 baru vyššia v porovnaní s predpísanou hodnotou.
Model Ráfiky (**) Pneumatiky vo výbave
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Nie je možné nasadiť snehové reťaze
(**) Osová vzdialenosť skrutiek 100 mm a skrutiek M 12 x 1,5; používajte iba kolesá predpísaná pre tento voz.

214
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
obr. 181F0U184Ab

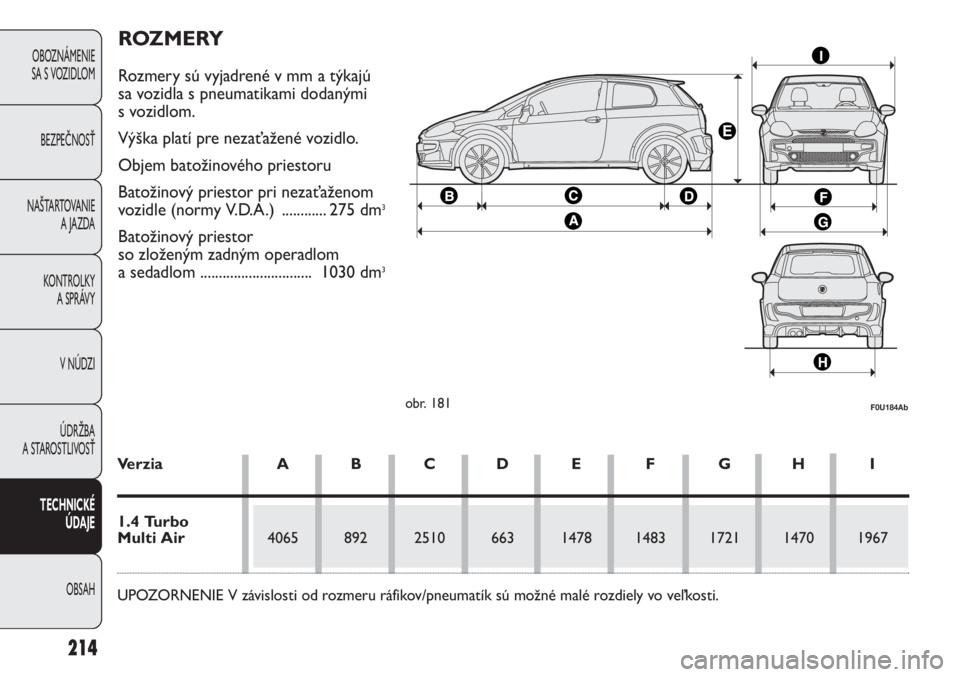

ROZMERY
Rozmery sú vyjadrené v mm a týkajú
sa vozidla s pneumatikami dodanými
s vozidlom.
Výška platí pre nezaťažené vozidlo.
Objem batožinového priestoru
Batožinový priestor pri nezaťaženom
vozidle (normy V.D.A.) ............ 275 dm
3
Batožinový priestor
so zloženým zadným operadlom
a sedadlom .............................. 1030 dm
3
Verzia A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
UPOZORNENIE V závislosti od rozmeru ráfikov/pneumatík sú možné malé rozdiely vo veľkosti.

215
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
1185
480
950
850
1665
50

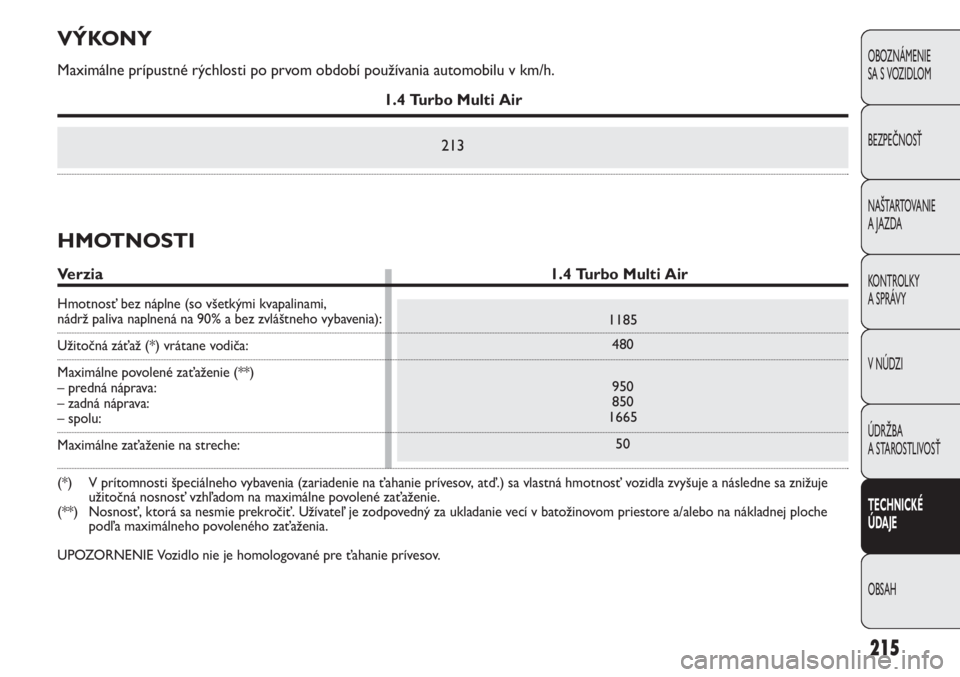

VÝKONY
Maximálne prípustné rýchlosti po prvom období používania automobilu v km/h.
1.4 Turbo Multi Air
213
HMOTNOSTI
Verzia 1.4 Turbo Multi Air
Hmotnosť bez náplne (so všetkými kvapalinami, nádrž paliva naplnená na 90% a bez zvláštneho vybavenia):
Užitočná záťaž (*) vrátane vodiča:
Maximálne povolené zaťaženie (**)
– predná náprava:
– zadná náprava:
– spolu:
Maximálne zaťaženie na streche:
(*) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje
užitočná nosnosť vzhľadom na maximálne povolené zaťaženie.
(**) Nosnosť, ktorá sa nesmie prekročiť. Užívateľ je zodpovedný za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche
podľa maximálneho povoleného zaťaženia.
UPOZORNENIE Vozidlo nie je homologované pre ťahanie prívesov.

Zelený bezolovnatý benzín s R.O.N.
najmenej 95 (Špecifikácia EN 228)
Zmes vody a kapaliny PARAFLU
UP
v pomeru 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Zmes vody a kvapaliny
TUTELA PROFESSIONAL SC 35
216
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2

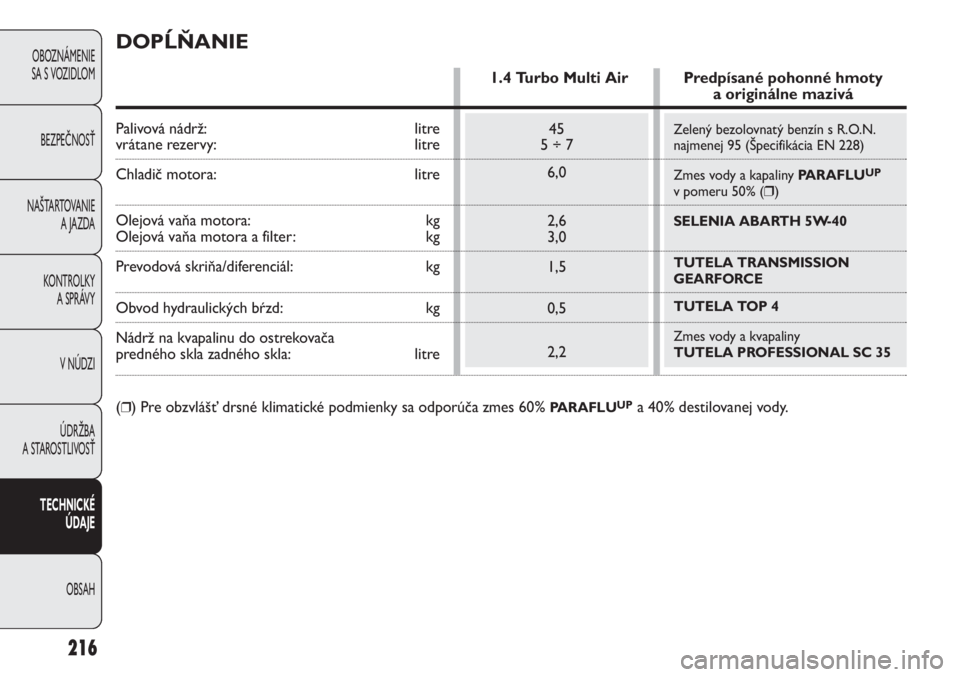

DOPĹŇANIE
1.4 Turbo Multi Air Predpísané pohonné hmoty a originálne mazivá
Palivová nádrž: litre
vrátane rezervy: litre
Chladič motora: litre
Olejová vaňa motora: kgOlejová vaňa motora a filter: kg
Prevodová skriňa/diferenciál: kg
Obvod hydraulických bŕzd: kg
Nádrž na kvapalinu do ostrekovača
predného skla zadného skla: litre
(
❒) Pre obzvlášť drsné klimatické podmienky sa odporúča zmes 60% PARAFLUUPa 40% destilovanej vody.

217
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Plne syntetický olej stupeň
SAE 5W-40.SELENIA ABARTH 5W-40
Approval Abarth 0102Podľa
Harmonogramu
plánovanej údržby

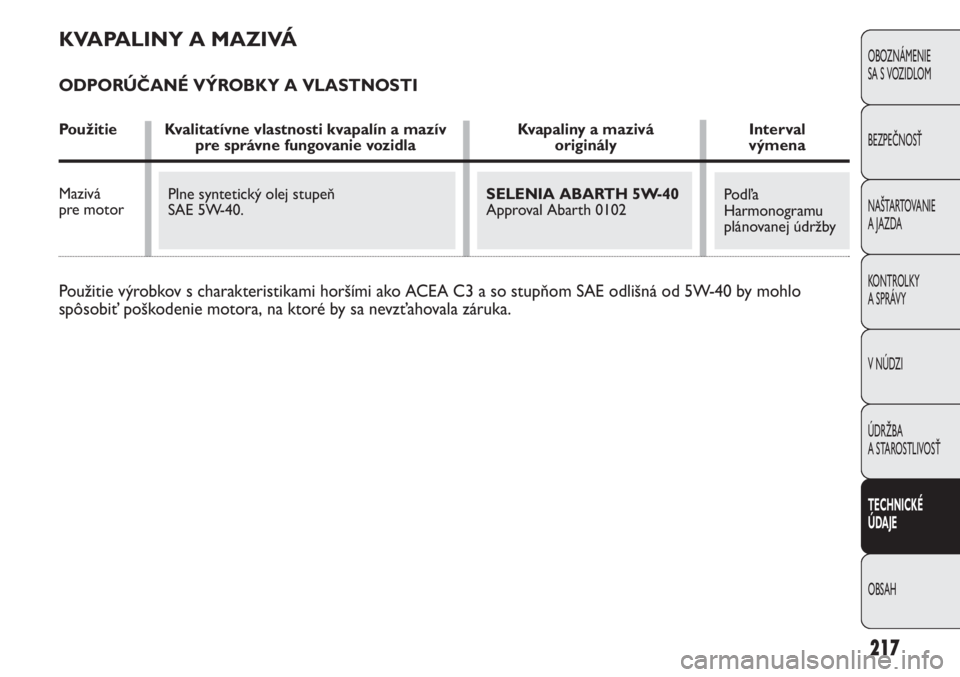

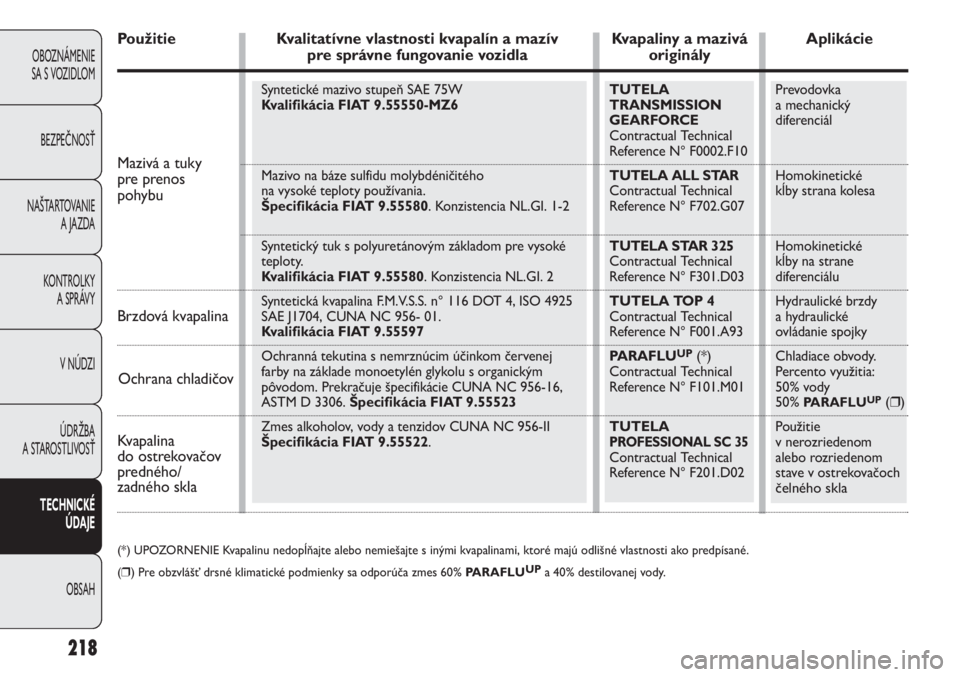

KVAPALINY A MAZIVÁ
ODPORÚČANÉ VÝROBKY A VLASTNOSTI
Použitie Kvalitatívne vlastnosti kvapalín a mazív Kvapaliny a mazivá Intervalpre správne fungovanie vozidla originály výmena
Mazivá
pre motor
Použitie výrobkov s charakteristikami horšími ako ACEA C3 a so stupňom SAE odlišná od 5W-40 by mohlo
spôsobiť poškodenie motora, na ktoré by sa nevzťahovala záruka.

Prevodovka
a mechanický
diferenciál
Homokinetické
kĺby strana kolesa
Homokinetické
kĺby na strane
diferenciálu
Hydraulické brzdy
a hydraulické
ovládanie spojky
Chladiace obvody.
Percento využitia:
50% vody
50%
PARAFLUUP(❒)
Použitie
v nerozriedenom
alebo rozriedenom
stave v ostrekovačoch
čelného skla
Syntetické mazivo stupeň SAE 75W
Kvalifikácia FIAT 9.55550-MZ6
Mazivo na báze sulfidu molybdéničitého
na vysoké teploty používania.
Špecifikácia FIAT 9.55580. Konzistencia NL.GI. 1-2
Syntetický tuk s polyuretánovým základom pre vysoké
teploty.
Kvalifikácia FIAT 9.55580. Konzistencia NL.GI. 2
Syntetická kvapalina F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01.
Kvalifikácia FIAT 9.55597
Ochranná tekutina s nemrznúcim účinkom červenej
farby na základe monoetylén glykolu s organickým
pôvodom. Prekračuje špecifikácie CUNA NC 956-16,
ASTM D 3306. Špecifikácia FIAT 9.55523
Zmes alkoholov, vody a tenzidov CUNA NC 956-II
Špecifikácia FIAT 9.55522.TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
218
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Ochrana chladičov
Kvapalina
do ostrekovačov
predného/
zadného skla Brzdová kvapalina Mazivá a tuky
pre prenos
pohybu Použitie Kvalitatívne vlastnosti kvapalín a mazív Kvapaliny a mazivá Aplikácie
pre správne fungovanie vozidla originály
(*) UPOZORNENIE Kvapalinu nedopĺňajte alebo nemiešajte s inými kvapalinami, ktoré majú odlišné vlastnosti ako predpísané.
(❒) Pre obzvlášť drsné klimatické podmienky sa odporúča zmes 60% PARAFLU
UPa 40% destilovanej vody.

219
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
8,05,06,1

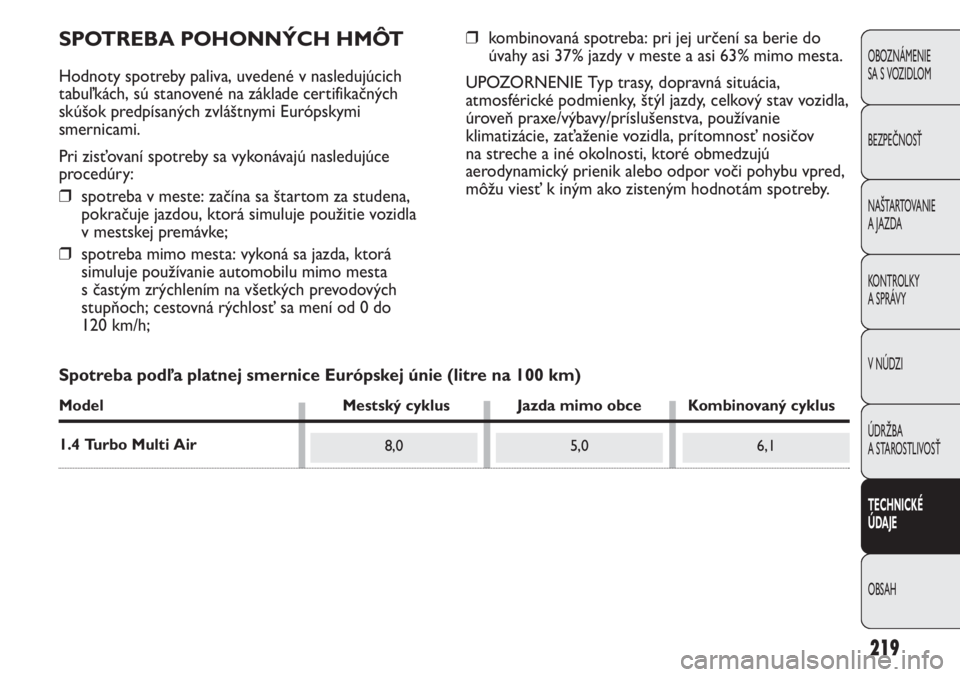

SPOTREBA POHONNÝCH HMÔT
Hodnoty spotreby paliva, uvedené v nasledujúcich
tabuľkách, sú stanovené na základe certifikačných
skúšok predpísaných zvláštnymi Európskymi
smernicami.
Pri zisťovaní spotreby sa vykonávajú nasledujúce
procedúry:
❒spotreba v meste: začína sa štartom za studena,
pokračuje jazdou, ktorá simuluje použitie vozidla
v mestskej premávke;
❒spotreba mimo mesta: vykoná sa jazda, ktorá
simuluje používanie automobilu mimo mesta
s častým zrýchlením na všetkých prevodových
stupňoch; cestovná rýchlosť sa mení od 0 do
120 km/h;❒kombinovaná spotreba: pri jej určení sa berie do
úvahy asi 37% jazdy v meste a asi 63% mimo mesta.
UPOZORNENIE Typ trasy, dopravná situácia,
atmosférické podmienky, štýl jazdy, celkový stav vozidla,
úroveň praxe/výbavy/príslušenstva, používanie
klimatizácie, zaťaženie vozidla, prítomnosť nosičov
na streche a iné okolnosti, ktoré obmedzujú
aerodynamický prienik alebo odpor voči pohybu vpred,
môžu viesť k iným ako zisteným hodnotám spotreby.
Spotreba podľa platnej smernice Európskej únie (litre na 100 km)
Model Mestský cyklus Jazda mimo obce Kombinovaný cyklus
1.4 Turbo Multi Air
