Abarth Punto Evo 2011 Libretto Uso Manutenzione (in Italian)

220
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
142
EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
Versione Emissioni di CO2secondo la direttiva Europea vigente (g/km)
1.4 Turbo Multi Air

Sintonia manuale ............................................................ 245
Funzione Autostore ...................................................... 246
Ricezione allarme di emergenza ................................. 247
Funzione EON ................................................................ 247
Emittenti stereofoniche ................................................ 247
LETTORE CD ................................................................. 248
Introduzione .................................................................... 248
Selezione lettore CD .................................................... 248
Inserimento/espulsione CD ......................................... 249
Indicazioni display ........................................................... 250
Selezione brano ............................................................... 250
Avanzamento rapido/indietro veloce brani .............. 250
Funzione Pausa ............................................................... 250
LETTORE CD MP3 ....................................................... 251
Introduzione .................................................................... 251
Modalità MP3 .................................................................. 251
Selezione sessioni MP3 con dischi ibridi ................... 251
Indicazioni display ........................................................... 252
Selezione cartella successiva/precedente .................. 252
Struttura delle cartelle .................................................. 252
AUX (solo in presenza di sistema Blue&Me™)..... 253
Introduzione..................................................................... 253
Modalità AUX.................................................................. 253
DIAGNOSI INCONVENIENTI .................................. 254

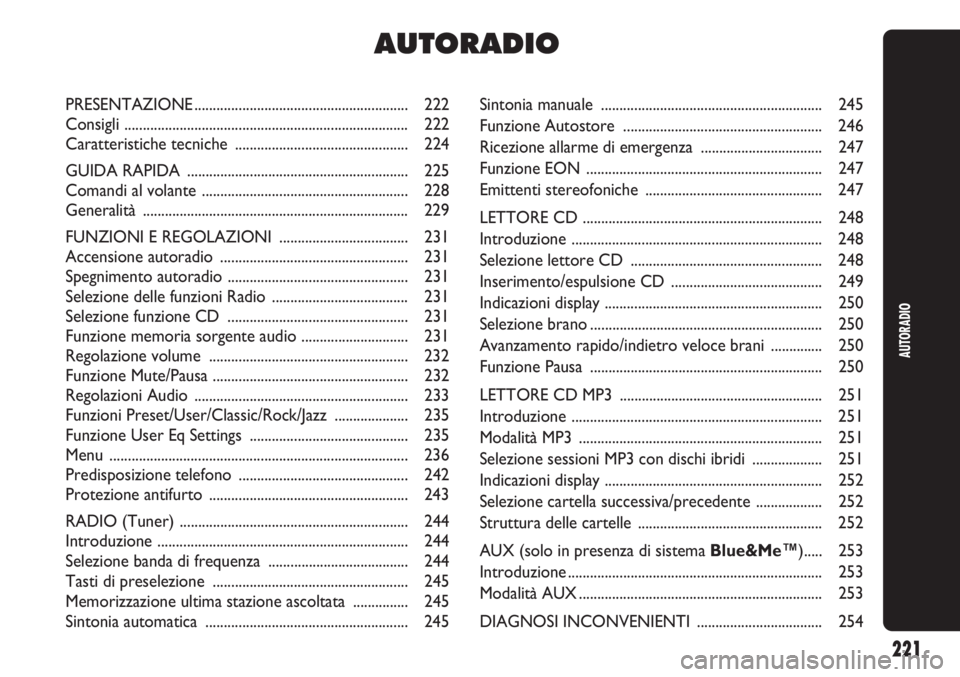

AUTORADIO
PRESENTAZIONE.......................................................... 222
Consigli ............................................................................. 222
Caratteristiche tecniche ............................................... 224
GUIDA RAPIDA ............................................................ 225
Comandi al volante ........................................................ 228
Generalità ........................................................................ 229
FUNZIONI E REGOLAZIONI ................................... 231
Accensione autoradio ................................................... 231
Spegnimento autoradio ................................................. 231
Selezione delle funzioni Radio ..................................... 231
Selezione funzione CD ................................................. 231
Funzione memoria sorgente audio ............................. 231
Regolazione volume ...................................................... 232
Funzione Mute/Pausa ..................................................... 232
Regolazioni Audio .......................................................... 233
Funzioni Preset/User/Classic/Rock/Jazz .................... 235
Funzione User Eq Settings ........................................... 235
Menu ................................................................................. 236
Predisposizione telefono .............................................. 242
Protezione antifurto ...................................................... 243
RADIO (Tuner) .............................................................. 244
Introduzione .................................................................... 244
Selezione banda di frequenza ...................................... 244
Tasti di preselezione ..................................................... 245
Memorizzazione ultima stazione ascoltata ............... 245
Sintonia automatica ....................................................... 245
AUTORADIO
221

Cura e manutenzione
Pulisci la mascherina solo con un panno morbido e
antistatico. I prodotti detergenti e per lucidare
potrebbero danneggiarne la superficie.

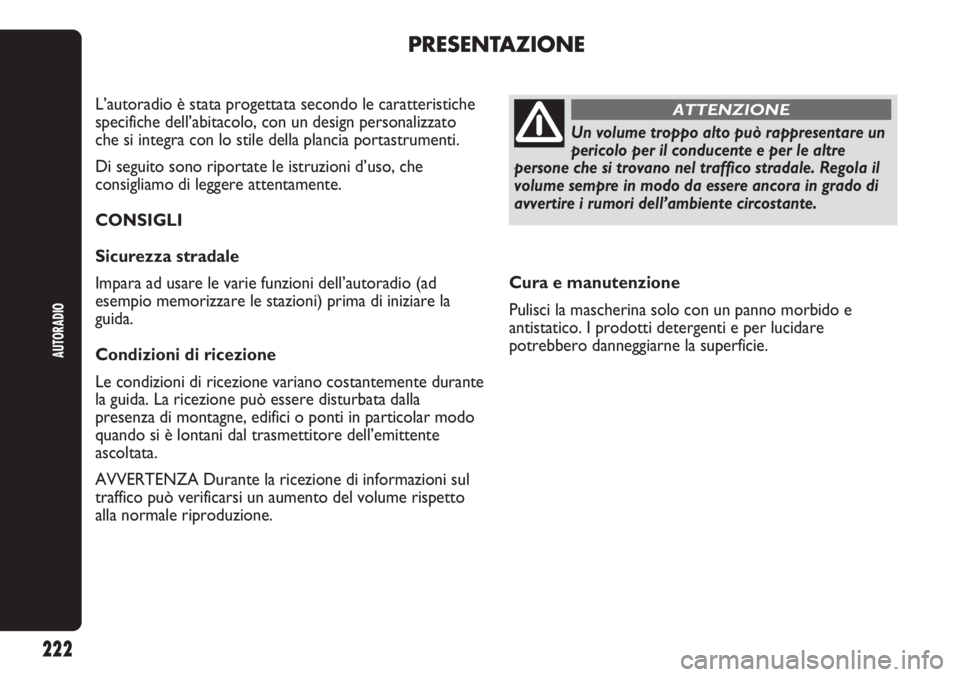

PRESENTAZIONE
L’autoradio è stata progettata secondo le caratteristiche
specifiche dell’abitacolo, con un design personalizzato
che si integra con lo stile della plancia portastrumenti.
Di seguito sono riportate le istruzioni d’uso, che
consigliamo di leggere attentamente.
CONSIGLI
Sicurezza stradale
Impara ad usare le varie funzioni dell’autoradio (ad
esempio memorizzare le stazioni) prima di iniziare la
guida.
Condizioni di ricezione
Le condizioni di ricezione variano costantemente durante
la guida. La ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in particolar modo
quando si è lontani dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di informazioni sul
traffico può verificarsi un aumento del volume rispetto
alla normale riproduzione.
Un volume troppo alto può rappresentare un
pericolo per il conducente e per le altre
persone che si trovano nel traffico stradale. Regola il
volume sempre in modo da essere ancora in grado di
avvertire i rumori dell’ambiente circostante.
ATTENZIONE
AUTORADIO
222

CD
La presenza di sporcizia, graffi od eventuali deformazioni
sui CD può provocare salti durante la riproduzione e
cattiva qualità del suono. Per avere condizioni ottimali di
riproduzione segui questi consigli:
❒utilizza solo CD che abbiano il marchio:
AUTORADIO
223
❒pulisci accuratamente ogni CD da eventuali segni delle
dita e da polvere con un panno soffice. Sostieni i CD
dalla circonferenza esterna e puliscili dal centro verso
l’esterno;
❒non utilizzare mai per la pulizia prodotti chimici (ad es.
bombole spray o antistatici o thinner) perché possono
danneggiare la superficie dei CD;
❒dopo averli ascoltati rimetti i CD nelle proprie scatole,
per evitare di danneggiarli;
❒non esporre i CD alla luce diretta del sole, alle alte
temperature o all’umidità per periodi prolungati;
❒non incollare etichette sulla superficie del CD e non
scrivere sulla superficie registrata con matite o penne;
❒non usare CD molto graffiati, incrinati, deformati, ecc.
L’uso di tali dischi comporterà malfunzionamento o
danni del riproduttore;
❒l’ottenimento della migliore riproduzione audio
richiede l’utilizzo di supporti CD stampati originali.
Non è garantito il corretto funzionamento qualora
vengano utilizzati supporti CD-R/RW non
correttamente masterizzati e/o di capacità massima
superiore a 650 MB;
❒non usare i fogli protettivi per CD in commercio o
dischi dotati di stabilizzatori, ecc. in quanto
potrebbero incastrarsi nel meccanismo interno e
danneggiare il disco;
❒ nel caso di utilizzo di CD protetti da copia, è possibile
che siano necessari alcuni secondi prima che il sistema
inizi a riprodurli. Inoltre non è possibile garantire che
il lettore CD riproduca qualsiasi disco protetto. La
presenza della protezione da copia è spesso riportata
in caratteri minuscoli o difficilmente leggibili sulla
copertina del CD stesso, e segnalata da scritte, come
ad esempio, “COPY CONTROL”, “COPY
PROTECTED”, “THIS CD CANNOT BE PLAYED
ON A PC/MAC”, o identificata tramite l’utilizzo di
simboli come ad esempio:
❒ Il lettore CD è in grado di leggere la maggior parte dei
sistemi di compressione attualmente in commercio
(es.: LAME, BLADE, XING, FRAUNHOFER) ma, a
seguito delle evoluzioni di tali sistemi, non viene
garantita la lettura di tutti i formati di compressione.

224
AUTORADIO
Allestimento Audio Hi-Fi
(per versioni/mercati, dove previsto)
Altoparlanti anteriori
❒N° 2 tweeter montati su mostrina maniglia apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore;
❒N° 1 Box sub-woofer posizionato nel vano baule (lato
destro);
❒N° 1 amplificatore audio multicanale ASP montato nel
sottoplancia (lato passeggero). CARATTERISTICHE TECNICHE
Allestimento Audio livello base
Altoparlanti anteriori
❒N° 2 tweeter Ø 38 mm montati su mostrina maniglia
apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore.
Allestimento Audio livello alto (MP3)
Altoparlanti anteriori
❒N° 2 tweeter Ø 38 mm montati su mostrina maniglia
apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore.

225
AUTORADIO
GUIDA RAPIDA
Tasto
FM
AM
MEDIA
FUNZIONI GENERALI
Accensione
Spegnimento
Selezione sorgente radio FM1, FM2, FM Autostore
Selezione sorgente radio MW1, MW2
Selezione sorgente CD/Media Player (solo con Blue&Me™)/
AUX (solo con Blue&Me™)
Modalità
Pressione breve tasto
Pressione breve tasto
Pressione breve ciclica tasto
Pressione breve ciclica tasto
Pressione breve ciclica tasto
F0U0542m
gON/OFF fig. 1

Tasto
1 2 3 4 5 6
FUNZIONI RADIO
Ricerca stazione radio:
– Ricerca automatica
– Ricerca manuale
Memorizzazione stazione radio corrente
Richiamo stazione memorizzata
Modalità
Ricerca automatica: pressione tasti ¯o ˙
(pressione prolungata per avanzamento veloce)
Ricerca manuale: pressione tasti ▲o ▼
(pressione prolungata per avanzamento veloce)
Pressione prolungata tasti rispettivamente per preset
memorie da 1 a 6
Pressione breve tasti rispettivamente per preset
memorie da 1 a 6
Tasto
MUTE
AUDIO
MENU
FUNZIONI GENERALI
Attivazione/disattivazione volume (Mute/Pausa)
Regolazioni audio: toni bassi (BASS), toni alti
(TREBLE), bilanciamento sx/dx (BALANCE),
bilanciamento anteriore/posteriore (FADER)
Regolazione funzioni avanzate
Regolazione volume
Modalità
Pressione breve tasto
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti ▲o ▼
Regolazione dei valori: pressione dei tasti ¯o ˙
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti ▲o ▼
Regolazione dei valori: pressione dei tasti ¯o ˙
Rotazione sx/dx ghiera girevole
AUTORADIO
226

AUTORADIO
227
Tasto
˚EJECT
FUNZIONI CD
Espulsione CD
Riproduzione brano precedente/successivo
Riavvolgimento/Avanzamento rapido brano CD
Riproduzione cartella precedente/successivo (per CD-MP3)
Modalità
Pressione breve tasto
Pressione breve tasti ¯o ˙
Pressione prolungata tasti ¯o ˙
Pressione breve tasti ▲o ▼
FUNZIONI Media Player
(solo con BlueMe™)
Selezione cartella/artista/genere/album precedente/
successivo in funzione della modalità di selezione attiva
Riproduzione brano precedente/successivo
Modalità
Pressione breve tasto
Pressione breve tasto
Tasto

COMANDI AL VOLANTE
(per versioni/mercati, dove previsto)
F0U518Ab
Tasto
&
+
–
SRC
▲
▼
FUNZIONE
Inserimento/disinserimento AudioMute (modalità Radio)
o funzione Pausa (modalità MP3 o Media Player solo con
BlueMe™)
Aumento volume
Diminuzione volume
Selezione gamma di frequenza Radio (FM1, FM2, FMT, FMA,
MW1, MW2) e fonti di ascolto (Radio, MP3 o Media Player
solo con BlueMe™)/AUX (solo con BlueMe™)
Radio: ricerca automatica dell’emittente sintonizzabile
successiva
CD/CD MP3: selezione brano successivo
Radio: ricerca automatica dell’emittente sintonizzabile
precedente
CD/CD MP3: selezione brano precedenteModalità
Pressione breve tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
AUTORADIO
228
fig. 2

AUTORADIO
229
GENERALITÀ
L’autoradio è dotato delle seguenti funzioni:
Sezione Radio
❒Sintonia PLL con bande di frequenza FM/AM/MW;
❒RDS (Radio Data System) con funzione TA
(informazioni sul traffico) - TP (programmi sul traffico)
- EON (Enhanced Other Network) - REG (programmi
regionali);
❒AF: selezione ricerca frequenze alternative in modalità
RDS;
❒predisposizione allarme di emergenza;
❒sintonia delle stazioni automatica/manuale;
❒FM Multipath detector;
❒memorizzazione manuale di 30 stazioni: 18 nella banda
FM (6 in FM1, 6 in FM2, 6 in FMT), 12 nella banda
MW (6 in MW1, 6 in MW2);
❒memorizzazione automatica (funzione Autostore) di 6
stazioni nella banda FM dedicata;
❒funzione SPEED VOLUME: regolazione automatica del
volume in funzione della velocità vettura;
❒selezione automatica Stereo/Mono.Sezione CD
❒Selezione diretta del disco;
❒Selezione brano (avanti/indietro);
❒Avanzamento veloce (avanti/indietro) dei brani;
❒Funzione CD Display: visualizzazione nome
disco/tempo trascorso dall’inizio del brano;
❒Lettura CD audio, CD-R e CD-RW.
Sui CD multimedia oltre alle tracce audio
sono registrate anche tracce di dati. La
riproduzione di un tale CD può provocare
fruscii ad un volume tale da compromettere la
sicurezza stradale, nonché provocare danni agli stadi
finali ed agli altoparlanti.
