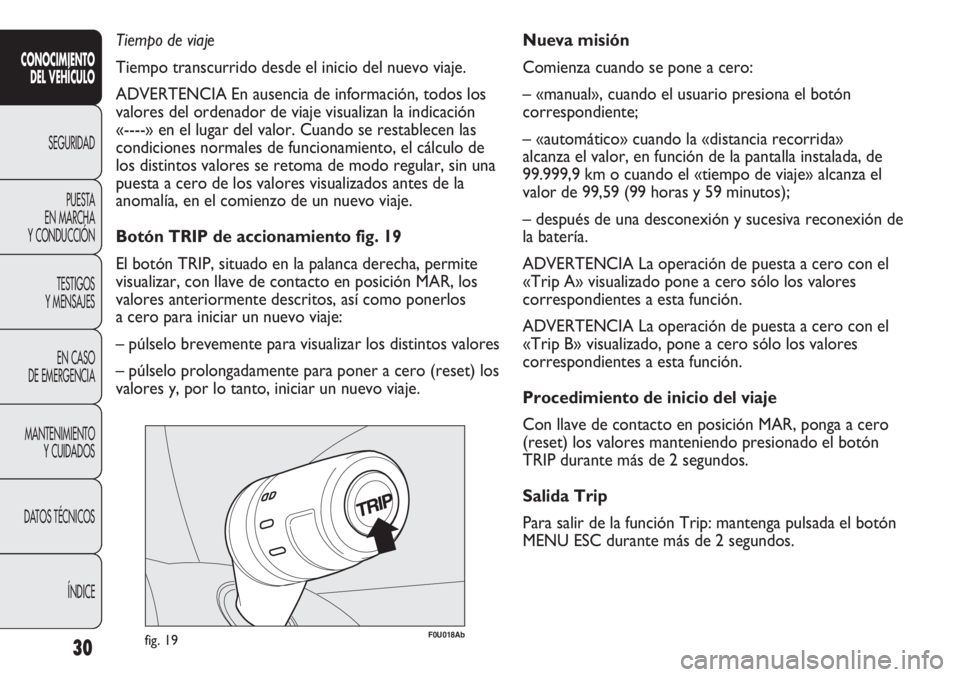

Nueva misión
Comienza cuando se pone a cero:
– «manual», cuando el usuario presiona el botón
correspondiente;
– «automático» cuando la «distancia recorrida»
alcanza el valor, en función de la pantalla instalada, de
99.999,9 km o cuando el «tiempo de viaje» alcanza el
valor de 99,59 (99 horas y 59 minutos);
– después de una desconexión y sucesiva reconexión de
la batería.
ADVERTENCIA La operación de puesta a cero con el
«Trip A» visualizado pone a cero sólo los valores
correspondientes a esta función.
ADVERTENCIA La operación de puesta a cero con el
«Trip B» visualizado, pone a cero sólo los valores
correspondientes a esta función.
Procedimiento de inicio del viaje
Con llave de contacto en posición MAR, ponga a cero
(reset) los valores manteniendo presionado el botón
TRIP durante más de 2 segundos.
Salida Trip
Para salir de la función Trip: mantenga pulsada el botón
MENU ESC durante más de 2 segundos. Tiempo de viaje
Tiempo transcurrido desde el inicio del nuevo viaje.
ADVERTENCIA En ausencia de información, todos los
valores del ordenador de viaje visualizan la indicación
«----» en el lugar del valor. Cuando se restablecen las
condiciones normales de funcionamiento, el cálculo de
los distintos valores se retoma de modo regular, sin una
puesta a cero de los valores visualizados antes de la
anomalía, en el comienzo de un nuevo viaje.
Botón TRIP de accionamiento fig. 19
El botón TRIP, situado en la palanca derecha, permite
visualizar, con llave de contacto en posición MAR, los
valores anteriormente descritos, así como ponerlos
a cero para iniciar un nuevo viaje:
– púlselo brevemente para visualizar los distintos valores
– púlselo prolongadamente para poner a cero (reset) los
valores y, por lo tanto, iniciar un nuevo viaje.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

31
F0U019Abfig. 20
Regulación en sentido longitudinal fig. 20
Levante la palanca A y empuje el asiento hacia adelante
o hacia atrás: durante la conducción las manos deben
estar apoyadas en la corona del volante.
Toda regulación se debe efectuar
exclusivamente con el coche detenido.
ATENCIÓN
Cuando suelte la palanca de regulación,
compruebe que el asiento esté
bloqueado en las guías, intentando desplazarlo
hacia delante y hacia atrás. Si no está bien
bloqueado, el asiento podría desplazarse
inesperadamente y provocar la pérdida de
control del vehículo.
ATENCIÓN
La tapicería de su coche está diseñada
para resistir durante mucho tiempo el
desgaste producido por un uso normal.
A pesar de ello, es necesario evitar roces
prolongados y/o capaces de provocar daños
causados por accesorios como hebillas metálicas,
tachuelas, cierres de velcro y similares, ya que
estos actúan de manera localizada y ejerciendo
una gran presión en la tapicería, con lo que
podrían provocar la rotura de algunos hilos
y dañar la funda.

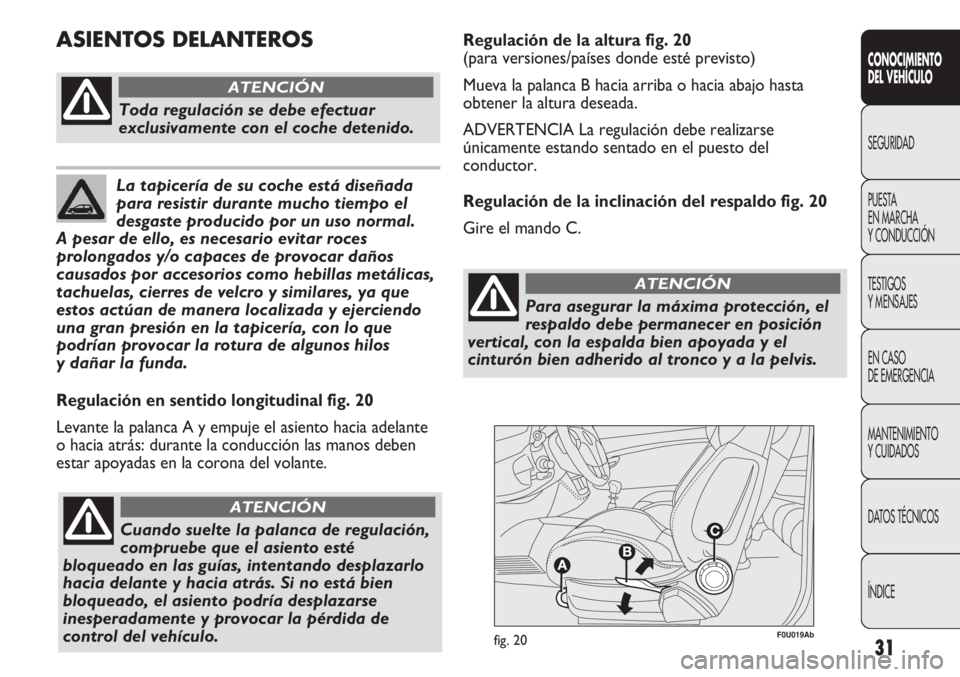

ASIENTOS DELANTEROSRegulación de la altura fig. 20
(para versiones/países donde esté previsto)
Mueva la palanca B hacia arriba o hacia abajo hasta
obtener la altura deseada.
ADVERTENCIA La regulación debe realizarse
únicamente estando sentado en el puesto del
conductor.
Regulación de la inclinación del respaldo fig. 20
Gire el mando C.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Para asegurar la máxima protección, el
respaldo debe permanecer en posición
vertical, con la espalda bien apoyada y el
cinturón bien adherido al tronco y a la pelvis.
ATENCIÓN

Compruebe siempre que el asiento esté
bien fijado en sus guías, intentando
empujarlo hacia delante y hacia atrás.
ATENCIÓN
Los revestimientos de tela del coche han
sido creados para resistir largo tiempo al
desgaste que implica el uso normal del
vehículo. A pesar de ello, es necesario evitar roces
prolongados y/o capaces de provocar daños
causados por accesorios como hebillas metálicas,
tachuelas, cierres de velcro y similares, ya que
estos actúan de manera localizada y ejerciendo
una gran presión en la tapicería, con lo que
podrían provocar la rotura de algunos hilos
y dañar la funda.

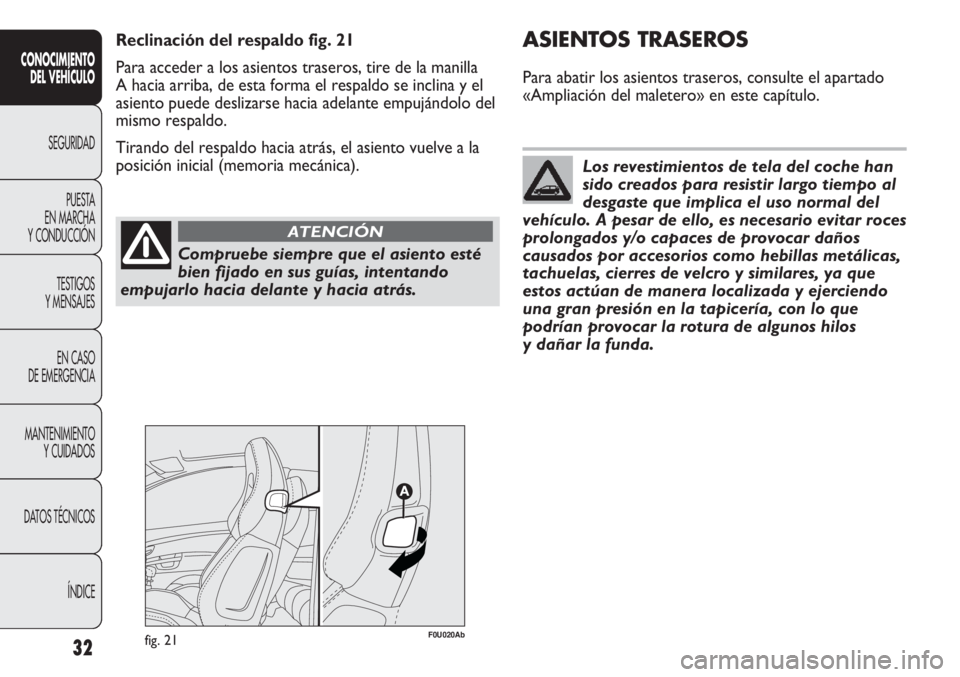

Reclinación del respaldo fig. 21
Para acceder a los asientos traseros, tire de la manilla
A hacia arriba, de esta forma el respaldo se inclina y el
asiento puede deslizarse hacia adelante empujándolo del
mismo respaldo.
Tirando del respaldo hacia atrás, el asiento vuelve a la
posición inicial (memoria mecánica).
fig. 21F0U020Ab
32
ASIENTOS TRASEROS
Para abatir los asientos traseros, consulte el apartado
«Ampliación del maletero» en este capítulo.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

33
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Los reposacabezas se regulan de
manera que la cabeza, no el cuello, se
apoye en ellos. Sólo en este caso ejercerán su
acción protectora.
ATENCIÓN
TRASEROS fig. 23
Para regular el reposacabeza en posición alta, levante el
reposacabeza hasta alcanzar la posición (posición de
uso) indicada por un «clic».
Cuando no sea necesario utilizar el reposacabeza pulse
el botón A y bájelo completamente hasta que entre en
el alojamiento del respaldo.
Para extraer los reposacabezas traseros, pulse al mismo
tiempo los botones A y B al lado de las dos sujeciones
y sáquelos tirando hacia arriba.
ADVERTENCIA Al utilizar los asientos traseros, los
reposacabezas deben estar siempre en la posición

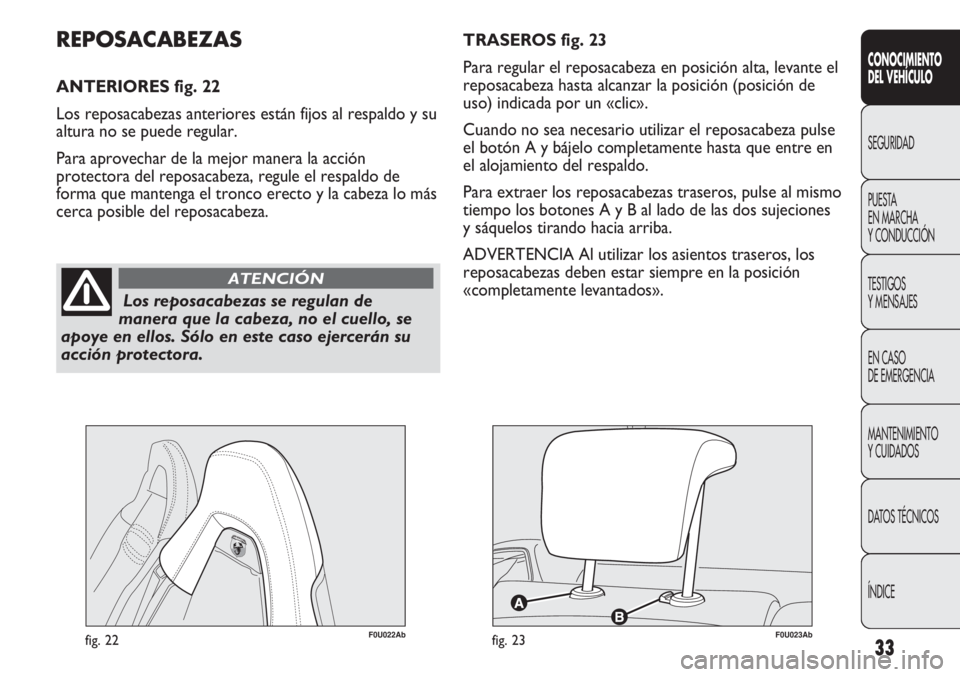

«completamente levantados».REPOSACABEZAS
ANTERIORES fig. 22
Los reposacabezas anteriores están fijos al respaldo y su
altura no se puede regular.
Para aprovechar de la mejor manera la acción
protectora del reposacabeza, regule el respaldo de
forma que mantenga el tronco erecto y la cabeza lo más
cerca posible del reposacabeza.
fig. 22F0U022Abfig. 23F0U023Ab

La regulación se debe realizar
exclusivamente con el vehículo parado
y el motor apagado.
ATENCIÓN
34

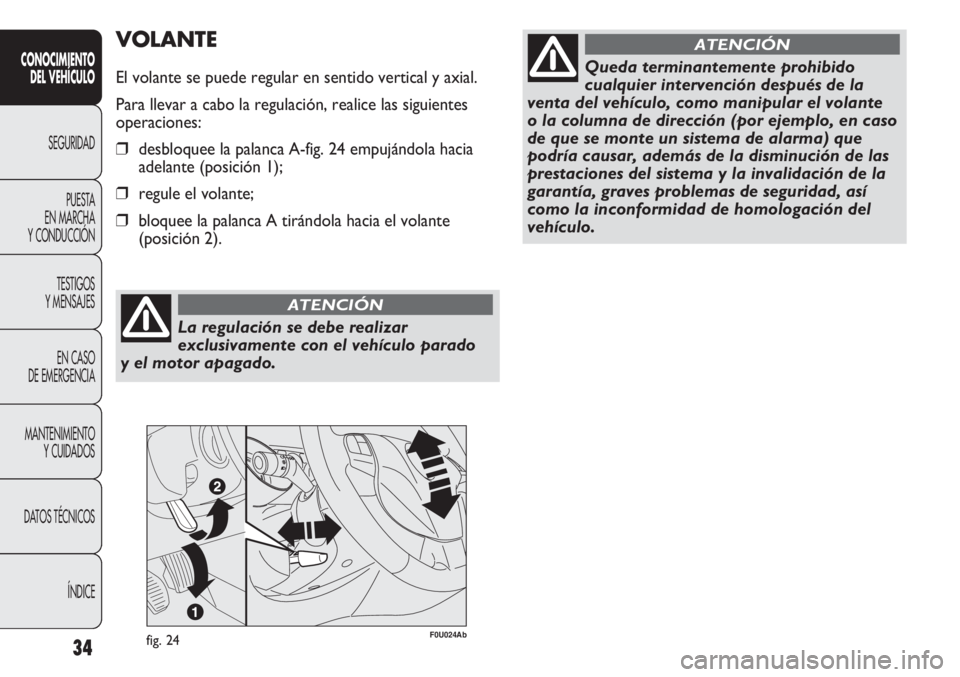

VOLANTE
El volante se puede regular en sentido vertical y axial.
Para llevar a cabo la regulación, realice las siguientes
operaciones:
❒desbloquee la palanca A-fig. 24 empujándola hacia
adelante (posición 1);
❒regule el volante;
❒bloquee la palanca A tirándola hacia el volante
(posición 2).
fig. 24F0U024Ab
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Queda terminantemente prohibido
cualquier intervención después de la
venta del vehículo, como manipular el volante
o la columna de dirección (por ejemplo, en caso
de que se monte un sistema de alarma) que
podría causar, además de la disminución de las
prestaciones del sistema y la invalidación de la
garantía, graves problemas de seguridad, así
como la inconformidad de homologación del
vehículo.
ATENCIÓN

35
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ESPEJO INTERIOR ELECTROCRÓMICO fig. 26
(para versiones/países donde esté previsto)
Algunas versiones cuentan con un espejo
electrocrómico con función antideslumbrante
automático.
La función está activada cuando se enciende el led A en
el espejo.
F0U025Abfig. 25

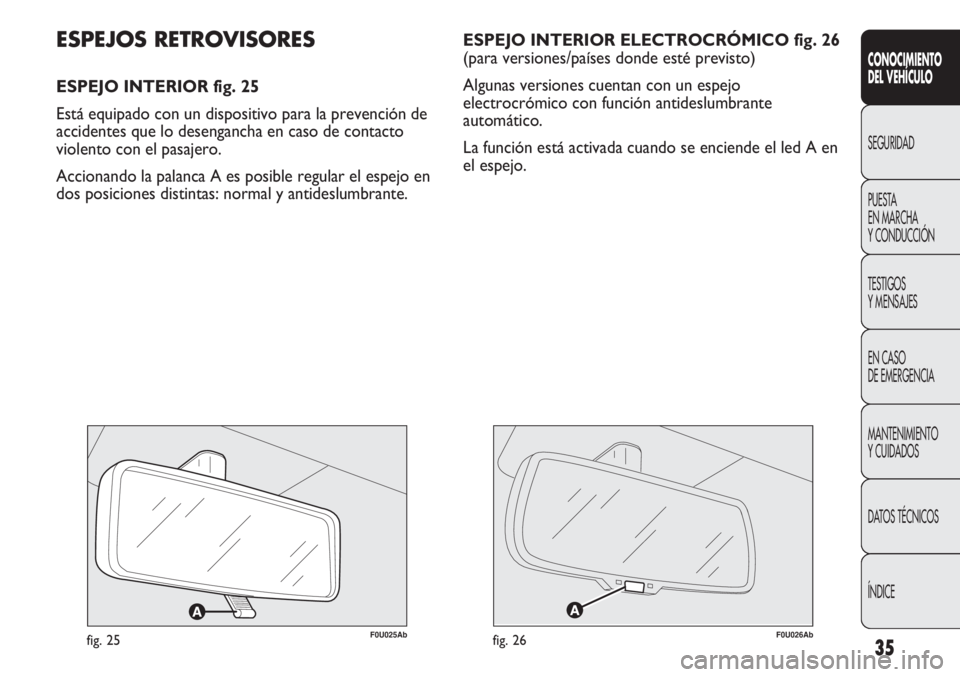

ESPEJOS RETROVISORES
ESPEJO INTERIOR fig. 25
Está equipado con un dispositivo para la prevención de
accidentes que lo desengancha en caso de contacto
violento con el pasajero.
Accionando la palanca A es posible regular el espejo en
dos posiciones distintas: normal y antideslumbrante.
F0U026Abfig. 26

F0U027Abfig. 27

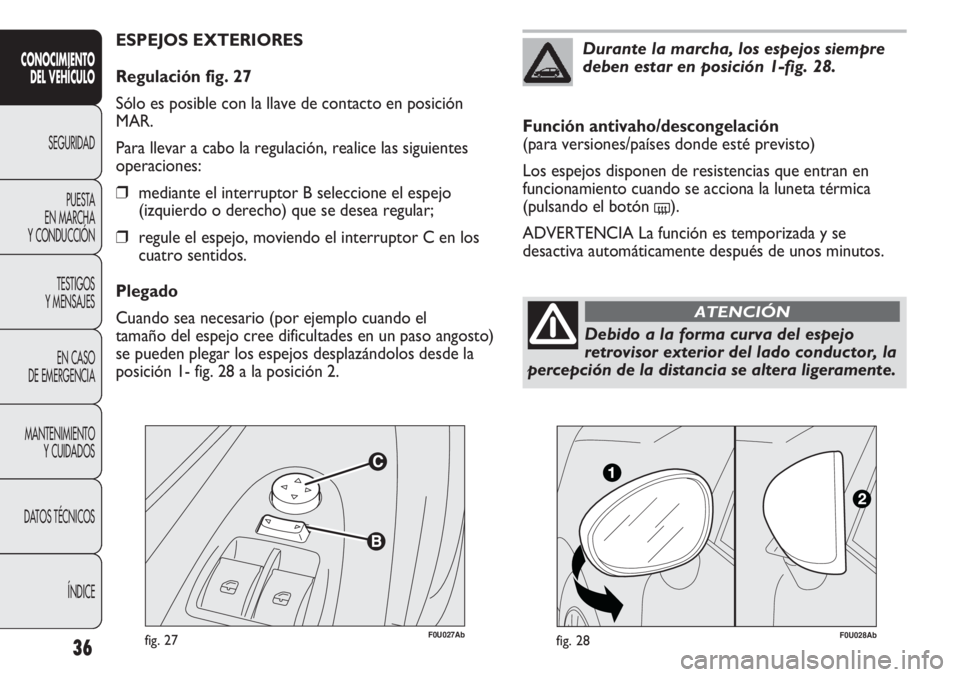

ESPEJOS EXTERIORES
Regulación fig. 27
Sólo es posible con la llave de contacto en posición
MAR.
Para llevar a cabo la regulación, realice las siguientes
operaciones:
❒mediante el interruptor B seleccione el espejo
(izquierdo o derecho) que se desea regular;
❒regule el espejo, moviendo el interruptor C en los
cuatro sentidos.
Plegado
Cuando sea necesario (por ejemplo cuando el
tamaño del espejo cree dificultades en un paso angosto)
se pueden plegar los espejos desplazándolos desde la
posición 1- fig. 28 a la posición 2.
36
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Debido a la forma curva del espejo
retrovisor exterior del lado conductor, la
percepción de la distancia se altera ligeramente.
ATENCIÓN
Función antivaho/descongelación
(para versiones/países donde esté previsto)
Los espejos disponen de resistencias que entran en
funcionamiento cuando se acciona la luneta térmica
(pulsando el botón
().
ADVERTENCIA La función es temporizada y se
desactiva automáticamente después de unos minutos.
Durante la marcha, los espejos siempre
deben estar en posición 1-fig. 28.
F0U028Abfig. 28

37
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
fig. 29
F0U029Ab

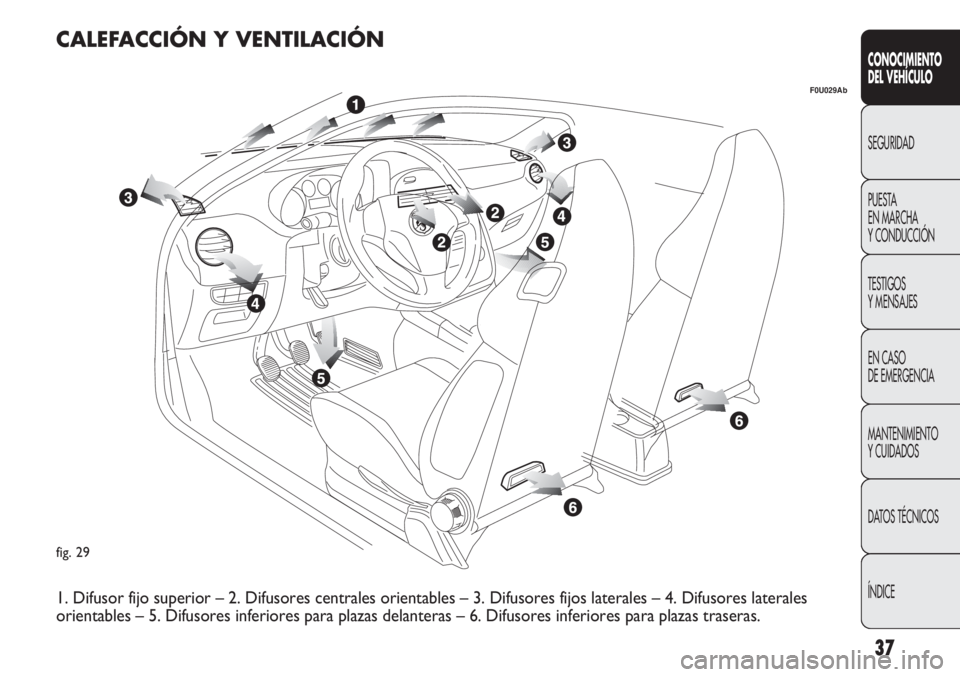

CALEFACCIÓN Y VENTILACIÓN
1. Difusor fijo superior – 2. Difusores centrales orientables – 3. Difusores fijos laterales – 4. Difusores laterales
orientables – 5. Difusores inferiores para plazas delanteras – 6. Difusores inferiores para plazas traseras.

38
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32

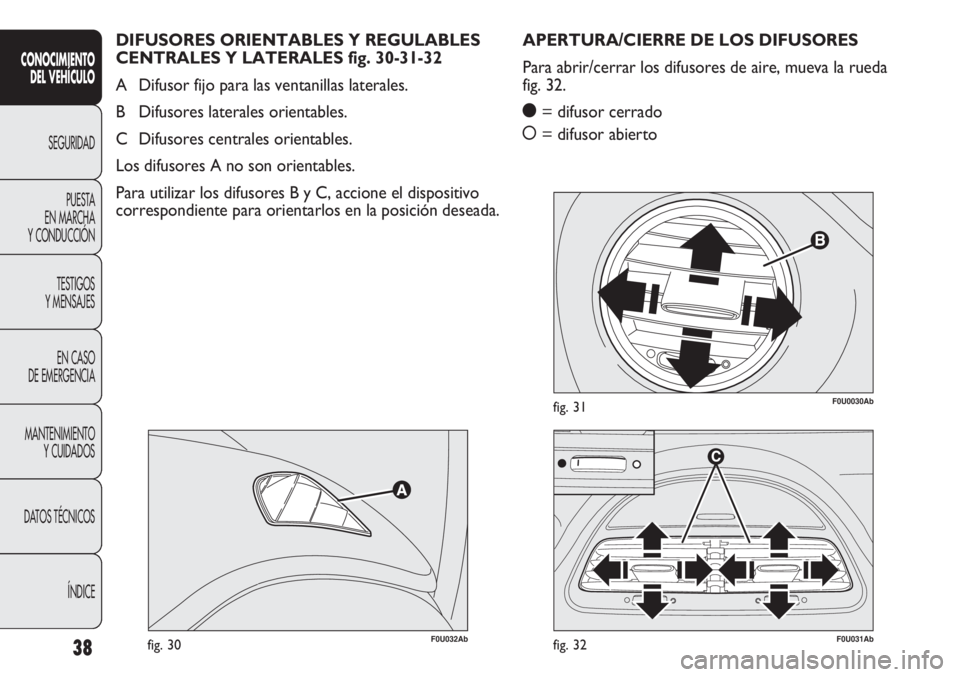

APERTURA/CIERRE DE LOS DIFUSORES
Para abrir/cerrar los difusores de aire, mueva la rueda
fig. 32.
ç= difusor cerrado
å= difusor abierto DIFUSORES ORIENTABLES Y REGULABLES
CENTRALES Y LATERALES fig. 30-31-32
A Difusor fijo para las ventanillas laterales.
B Difusores laterales orientables.
C Difusores centrales orientables.
Los difusores A no son orientables.
Para utilizar los difusores B y C, accione el dispositivo
correspondiente para orientarlos en la posición deseada.

39
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

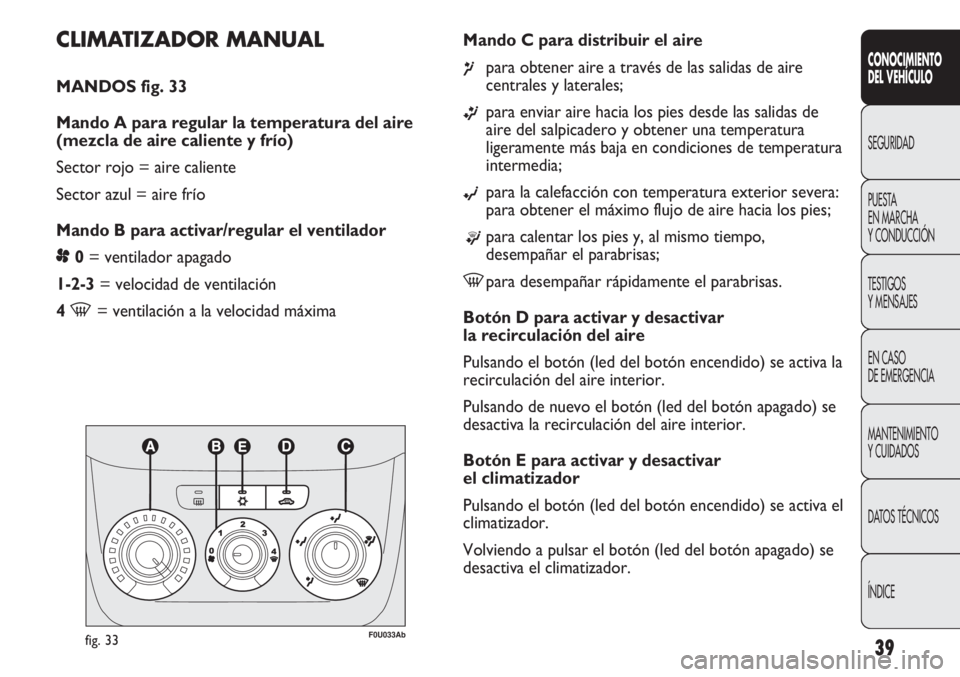

CLIMATIZADOR MANUAL
MANDOS fig. 33
Mando A para regular la temperatura del aire
(mezcla de aire caliente y frío)
Sector rojo = aire caliente
Sector azul = aire frío
Mando B para activar/regular el ventilador
p0= ventilador apagado
1-2-3= velocidad de ventilación
4
-= ventilación a la velocidad máximaMando C para distribuir el aire
¶para obtener aire a través de las salidas de aire
centrales y laterales;
ßpara enviar aire hacia los pies desde las salidas de
aire del salpicadero y obtener una temperatura
ligeramente más baja en condiciones de temperatura
intermedia;
©para la calefacción con temperatura exterior severa:
para obtener el máximo flujo de aire hacia los pies;
®para calentar los pies y, al mismo tiempo,
desempañar el parabrisas;
-para desempañar rápidamente el parabrisas.
Botón D para activar y desactivar
la recirculación del aire
Pulsando el botón (led del botón encendido) se activa la
recirculación del aire interior.
Pulsando de nuevo el botón (led del botón apagado) se
desactiva la recirculación del aire interior.
Botón E para activar y desactivar
el climatizador
Pulsando el botón (led del botón encendido) se activa el
climatizador.
Volviendo a pulsar el botón (led del botón apagado) se
desactiva el climatizador.
fig. 33F0U033Ab
