Page 71 of 275
CONHECIMENTO DO VEÍCULO
69

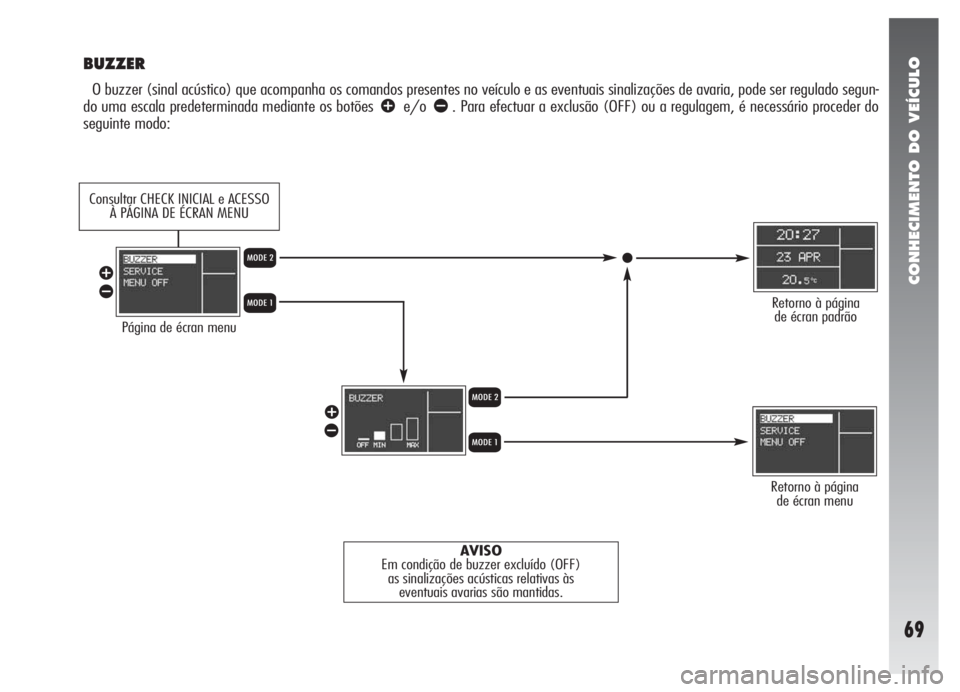

BUZZER
O buzzer (sinal acústico) que acompanha os comandos presentes no veículo e as eventuais sinalizações de avaria, pode ser regulado segun-
do uma escala predeterminada mediante os botões
âe/oã. Para efectuar a exclusão (OFF) ou a regulagem, é necessário proceder do
seguinte modo:
Página de écran menu
Retorno à página
de écran menu
Retorno à página
de écran padrãoQ
Q R
R
â
ã
â
ã
AVISO
Em condição de buzzer excluído (OFF)
as sinalizações acústicas relativas às
eventuais avarias são mantidas.
Consultar CHECK INICIAL e ACESSO
À PÁGINA DE ÉCRAN MENU
Page 72 of 275
CONHECIMENTO DO VEÍCULO
70

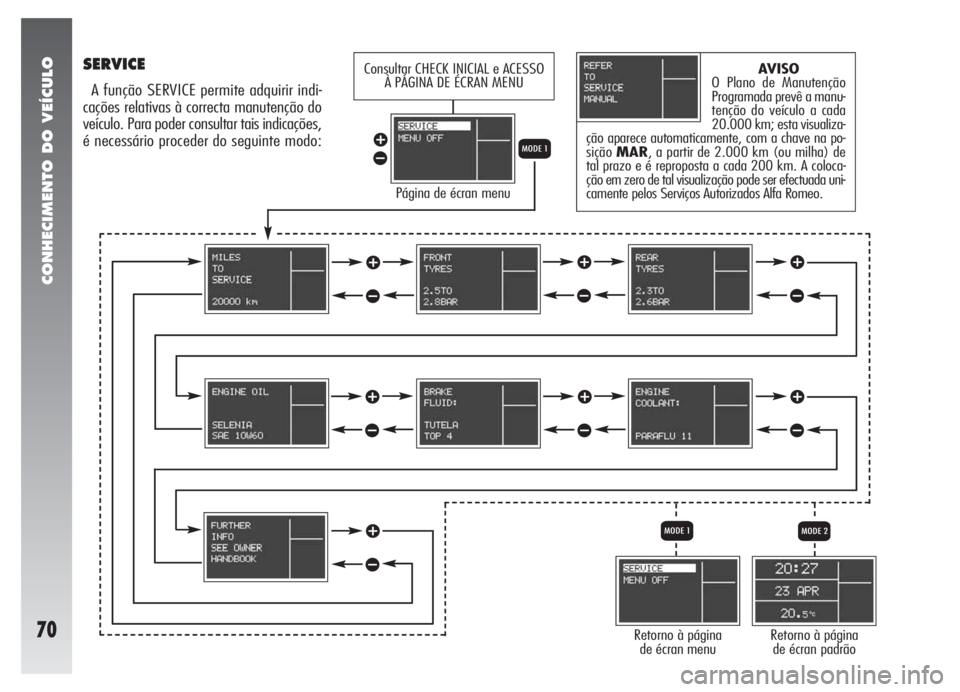

SERVICE
A função SERVICE permite adquirir indi-
cações relativas à correcta manutenção do
veículo. Para poder consultar tais indicações,
é necessário proceder do seguinte modo:
Página de écran menu
Retorno à página
de écran menuRetorno à página
de écran padrão
AVISO
O Plano de Manutenção
Programada prevê a manu-
tenção do veículo a cada
20.000 km; esta visualiza-
ção aparece automaticamente, com a chave na po-
siçãoMAR, a partir de 2.000 km (ou milha) de
tal prazo e é reproposta a cada 200 km. A coloca-
ção em zero de tal visualização pode ser efectuada uni-
camente pelos Serviços Autorizados Alfa Romeo.
Q
QR
â
ã
â
ã
â
ã
â
ãâ
ãâ
ã
â
ã
â
ã
Consultar CHECK INICIAL e ACESSO
À PÁGINA DE ÉCRAN MENU
Page 73 of 275
CONHECIMENTO DO VEÍCULO
71

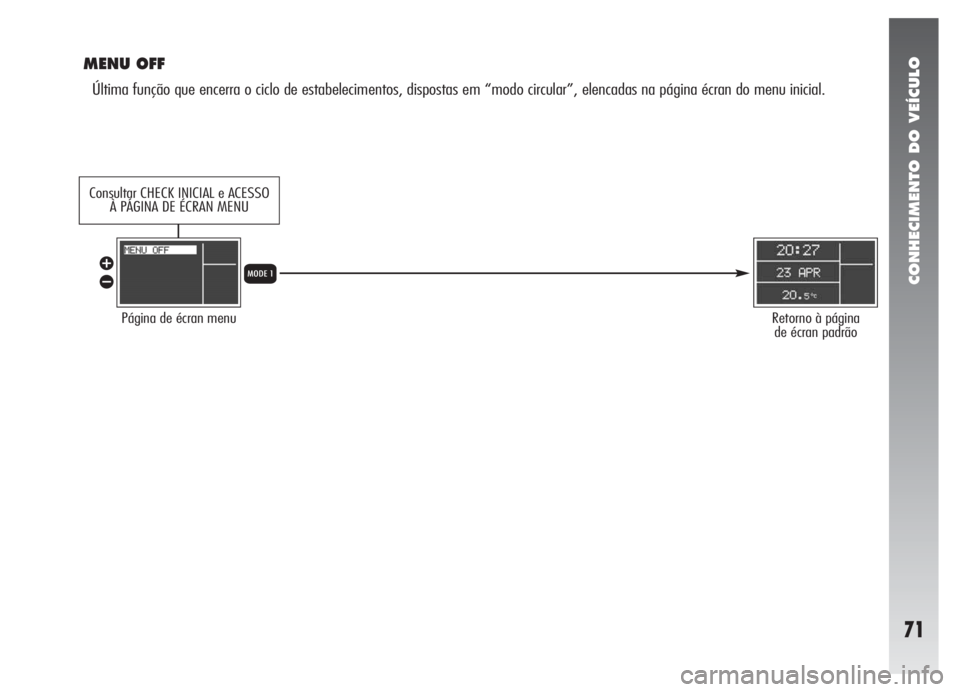

MENU OFF
Última função que encerra o ciclo de estabelecimentos, dispostas em “modo circular”, elencadas na página écran do menu inicial.
Página de écran menuRetorno à página
de écran padrão
Qâ
ã
Consultar CHECK INICIAL e ACESSO
À PÁGINA DE ÉCRAN MENU
Page 74 of 275
CONHECIMENTO DO VEÍCULO
72
GENERAL TRIP - TRIP B
A função TRIP COMPUTER permite de visualizar no display multi-função reconfigurável a temperatura do óleo do motor e as grandezas rela-
tivas ao estado de funcionamento do veículo. Tal função é composta do GENERAL TRIP relativo à missão completa do veículo e do TRIPBre-
lativo à missão parcial do veículo. Esta última função é contida (como ilustra o gráfico seguinte) no interior da missão completa. Em ambas
funções pode se usar o reset. O GENERAL TRIP permite a visualização das grandezas relativas ao
ACTUAL CONSUMPTION(CONSUMO INSTANTÂNEO),AVERAGE
CONSUMPTION
(CONSUMO MÉDIO),RANGE(AUTONOMIA),AVERAGE VELOCITY(VELOCIDADE MÉDIA),TRAVEL TIME(TEMPO DE VIAGEM) (duração da condução). O TRIP B
(com reset automático toda vez em que tenha transcorrido pelo menos 2 horas da paragem do motor), permite a visualização das grandezas
relativas ao
AVERAGE CONSUMPTION B(CONSUMO MÉDIO B),AVERAGE VELOCITY B(VELOCIDADE MÉDIA B),TRAVEL TIME B(TEMPO DE VIAGEM B) (duração da direc-
ção),
TRAVEL DISTANCE B(DISTÂNCIA PERCORRIDA B).
Procedimento de início de viagem (reset)
Para iniciar uma nova viagem monitorada pelo GENERAL TRIP, com chave em posição MAR, premer o botão com modalidade
U(consul-
tar “Botões de comando”).
A operação de reset (pressão do botão
U) efectuada em presença das páginas de écran relativas ao GENERAL TRIP permite o ajuste a ze-
ro das grandezas também no TRIP B. A operação de reset (pressão do botão
U) efectuada em presença das páginas de écran relativas ao
TRIP B permite o ajuste a zero das grandezas somente relativas a esta função.
AVISOAs grandezas
RANGE(AUTONOMIA)e ACTUAL CONSUMPTION(CONSUMO INSTÂNTANEO) não são ajustáveis a zero.
Fim de missão parcial
Início de nova missão parcial
Reset TRIP B
˙Reset TRIP B
Fim de missão parcial
Início de nova missão parcial˙
˙Reset TRIP B
˙˙
˙
TRIP B
TRIP B
TRIP B
Fim de missão parcial
Início de nova missão parcialFim de missão parcial
Início de nova missão parcial
Reset TRIP B
GENERAL TRIP
Fim de missão completa
Início de nova missão
Reset GENERAL TRIP
˙
Fim de missão completa
Início de nova missão
Reset GENERAL TRIP
˙
Page 75 of 275
CONHECIMENTO DO VEÍCULO
73
Página de écran padrão
com caixa mecânica
Reset GENERAL TRIP e TRIP B
U
Ver o
CHECK INICIALContínua na página
seguinte
TT
U UT
UT
U
TTTT
U
Page 76 of 275
CONHECIMENTO DO VEÍCULO
74
TRIP B ON?
AVISOPremendo o botão Pvolta-se
automaticamente à página écran padrão.
T T
U U U
U TT
Reset TRIP BU
Retorno à página
de écran padrão
SIM
NÃOContínua da página
precedente
Page 77 of 275
CONHECIMENTO DO VEÍCULO
75

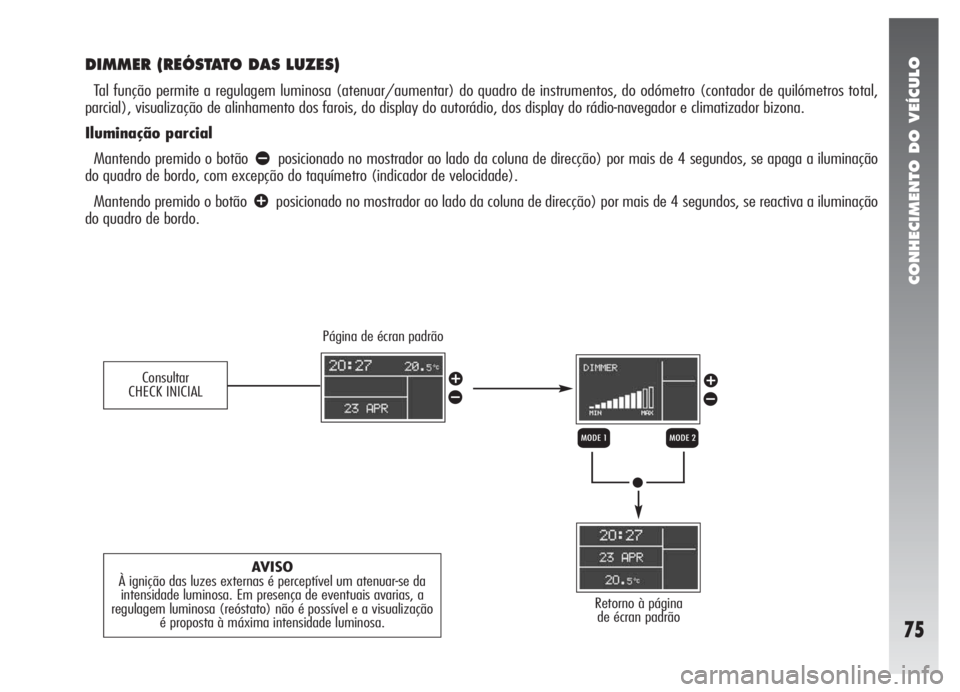

DIMMER (REÓSTATO DAS LUZES)
Tal função permite a regulagem luminosa (atenuar/aumentar) do quadro de instrumentos, do odómetro (contador de quilómetros total,
parcial), visualização de alinhamento dos farois, do display do autorádio, dos display do rádio-navegador e climatizador bizona.
Iluminação parcial
Mantendo premido o botão
ãposicionado no mostrador ao lado da coluna de direcção) por mais de 4 segundos, se apaga a iluminação
do quadro de bordo, com excepção do taquímetro (indicador de velocidade).
Mantendo premido o botão
âposicionado no mostrador ao lado da coluna de direcção) por mais de 4 segundos, se reactiva a iluminação
do quadro de bordo.
Página de écran padrão
Retorno à página
de écran padrão
AVISO
À ignição das luzes externas é perceptível um atenuar-se da
intensidade luminosa. Em presença de eventuais avarias, a
regulagem luminosa (reóstato) não é possível e a visualização
é proposta à máxima intensidade luminosa.
QR
â
ãâ
ãConsultar
CHECK INICIAL
Page 78 of 275
CONHECIMENTO DO VEÍCULO
76

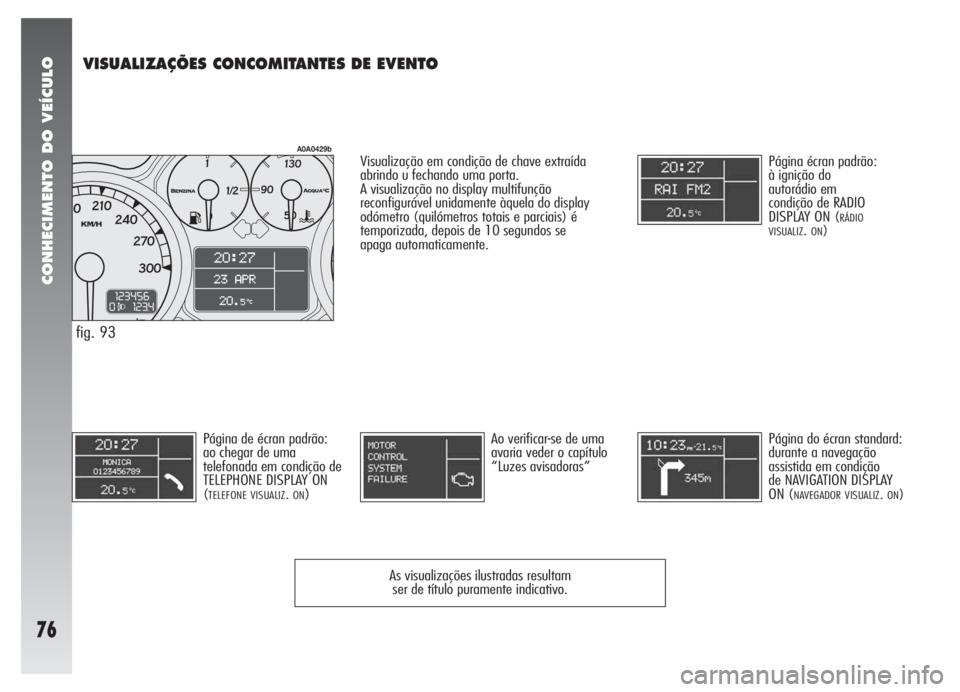

VISUALIZAÇÕES CONCOMITANTES DE EVENTO
Página écran padrão:
à ignição do
autorádio em
condição de RADIO
DISPLAY ON (
RÁDIO
VISUALIZ.ON)
Página de écran padrão:
ao chegar de uma
telefonada em condição de
TELEPHONE DISPLAY ON
(
TELEFONE VISUALIZ.ON)Visualização em condição de chave extraída
abrindo u fechando uma porta.
A visualização no display multifunção
reconfigurável unidamente àquela do display
odómetro (quilómetros totais e parciais) é
temporizada, depois de 10 segundos se
apaga automaticamente.
Ao verificar-se de uma
avaria veder o capítulo
“Luzes avisadoras”Página do écran standard:
durante a navegação
assistida em condição
de NAVIGATION DISPLAY
ON (
NAVEGADOR VISUALIZ.ON)
As visualizações ilustradas resultam
ser de título puramente indicativo.
fig. 93
A0A0429b
Page 79 of 275
CONHECIMENTO DO VEÍCULO
77
Luz avisadora
nol quadranteVisualização
pelo display

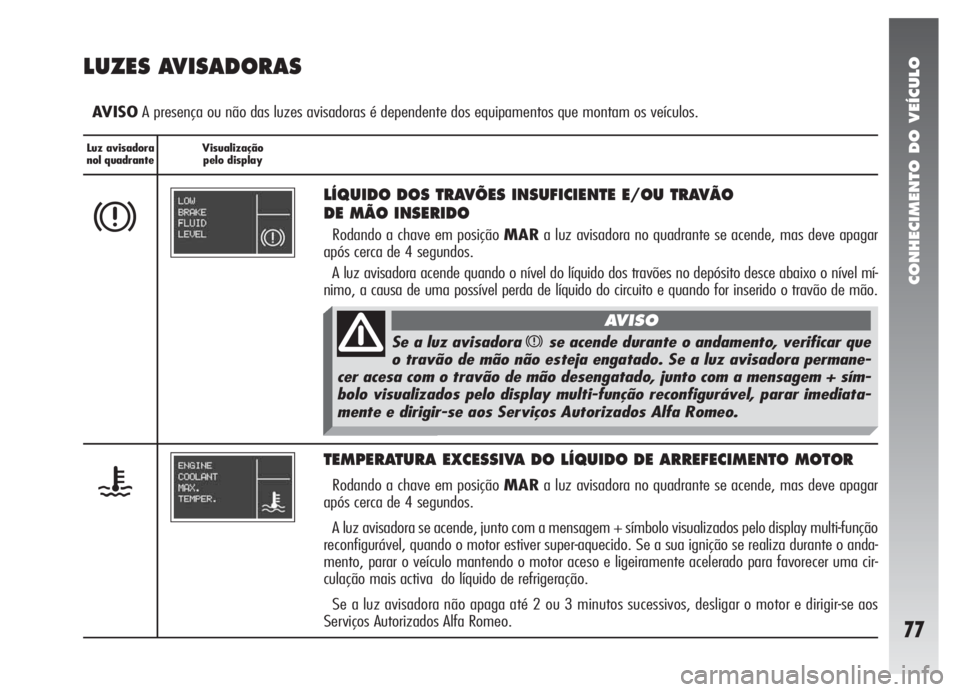

LUZES AVISADORAS
AVISOA presença ou não das luzes avisadoras é dependente dos equipamentos que montam os veículos.
x
LÍQUIDO DOS TRAVÕES INSUFICIENTE E/OU TRAVÃO
DE MÃO INSERIDO
Rodando a chave em posição MARa luz avisadora no quadrante se acende, mas deve apagar
após cerca de 4 segundos.
A luz avisadora acende quando o nível do líquido dos travões no depósito desce abaixo o nível mí-
nimo, a causa de uma possível perda de líquido do circuito e quando for inserido o travão de mão.
u
TEMPERATURA EXCESSIVA DO LÍQUIDO DE ARREFECIMENTO MOTOR
Rodando a chave em posição MARa luz avisadora no quadrante se acende, mas deve apagar
após cerca de 4 segundos.
A luz avisadora se acende, junto com a mensagem + símbolo visualizados pelo display multi-função
reconfigurável, quando o motor estiver super-aquecido. Se a sua ignição se realiza durante o anda-
mento, parar o veículo mantendo o motor aceso e ligeiramente acelerado para favorecer uma cir-
culação mais activa do líquido de refrigeração.
Se a luz avisadora não apaga até 2 ou 3 minutos sucessivos, desligar o motor e dirigir-se aos
Serviços Autorizados Alfa Romeo.
Se a luz avisadora xse acende durante o andamento, verificar que
o travão de mão não esteja engatado. Se a luz avisadora permane-
cer acesa com o travão de mão desengatado, junto com a mensagem + sím-
bolo visualizados pelo display multi-função reconfigurável, parar imediata-
mente e dirigir-se aos Serviços Autorizados Alfa Romeo.
AVISO
Page 80 of 275
CONHECIMENTO DO VEÍCULO
78
Luz avisadora
nol quadranteVisualização
pelo display
¬

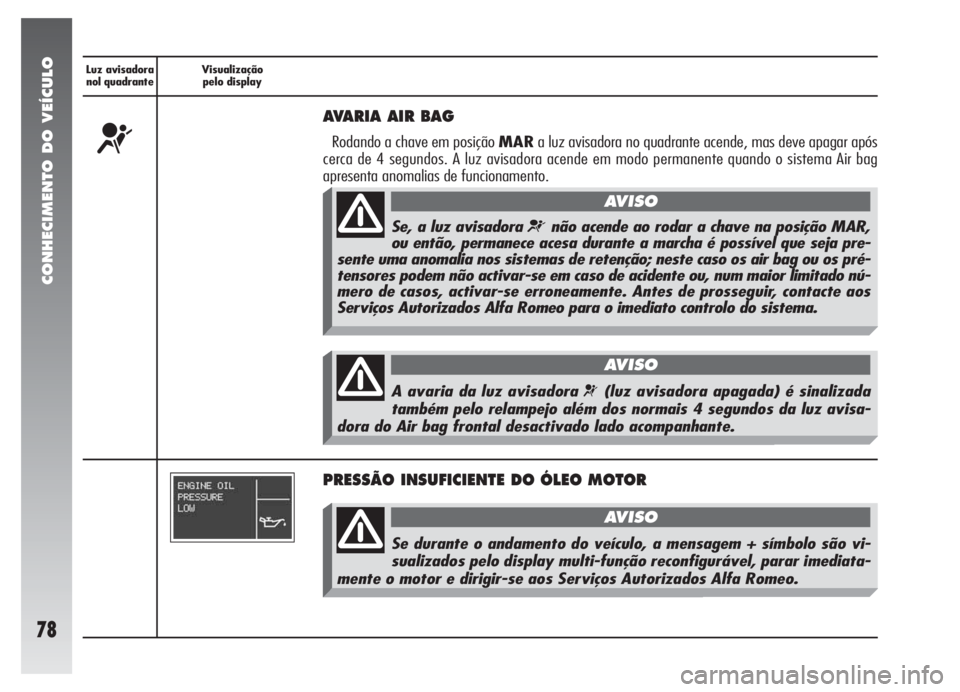

AVARIA AIR BAG
Rodando a chave em posição MARa luz avisadora no quadrante acende, mas deve apagar após
cerca de 4 segundos. A luz avisadora acende em modo permanente quando o sistema Air bag
apresenta anomalias de funcionamento.
PRESSÃO INSUFICIENTE DO ÓLEO MOTOR
Se, a luz avisadora ¬não acende ao rodar a chave na posição MAR,
ou então, permanece acesa durante a marcha é possível que seja pre-
sente uma anomalia nos sistemas de retenção; neste caso os air bag ou os pré-
tensores podem não activar-se em caso de acidente ou, num maior limitado nú-
mero de casos, activar-se erroneamente. Antes de prosseguir, contacte aos
Serviços Autorizados Alfa Romeo para o imediato controlo do sistema.
AVISO
A avaria da luz avisadora ¬(luz avisadora apagada) é sinalizada
também pelo relampejo além dos normais 4 segundos da luz avisa-
dora do Air bag frontal desactivado lado acompanhante.
AVISO
Se durante o andamento do veículo, a mensagem + símbolo são vi-
sualizados pelo display multi-função reconfigurável, parar imediata-
mente o motor e dirigir-se aos Serviços Autorizados Alfa Romeo.
AVISO
