230
P4U00281
fig. 39
P4U00349
fig. 41
P4U00346
fig. 40
P4U00280
fig. 38

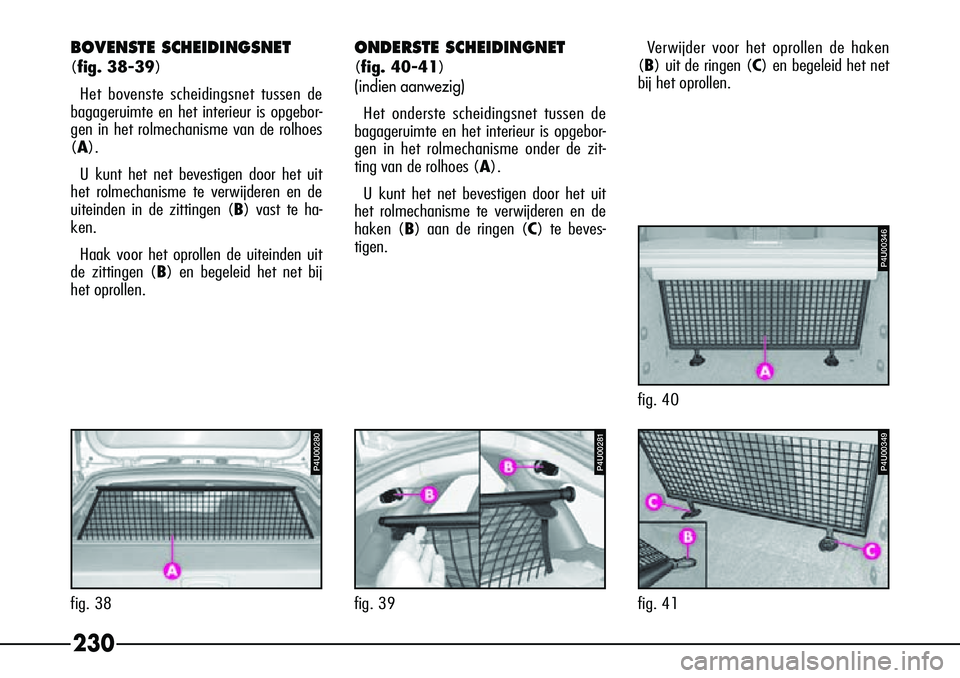

BOVENSTE SCHEIDINGSNET
(fig. 38-39)Het bovenste scheidingsnet tussen de
bagageruimte en het interieur is opgebor-
gen in het rolmechanisme van de rolhoes
(A).
U kunt het net bevestigen door het uit
het rolmechanisme te verwijderen en de
uiteinden in de zittingen ( B) vast te ha-
ken.
Haak voor het oprollen de uiteinden uit
de zittingen ( B) en begeleid het net bij
het oprollen.
ONDERSTE SCHEIDINGNET
(fig. 40-41)
(indien aanwezig)
Het onderste scheidingsnet tussen de
bagageruimte en het interieur is opgebor-
gen in het rolmechanisme onder de zit-
ting van de rolhoes ( A).
U kunt het net bevestigen door het uit
het rolmechanisme te verwijderen en de
haken (B ) aan de ringen (C ) te beves-
tigen. Ver
wijder voor het oprollen de haken
(B) uit de ringen (C) en begeleid het net
bij het oprollen.

231
Maximale vergroting (fig. 44)Als beide zitplaatsen achter worden
neergeklapt, is de bagageruimte maxi-
maal vergroot.
P4U00282
fig. 44

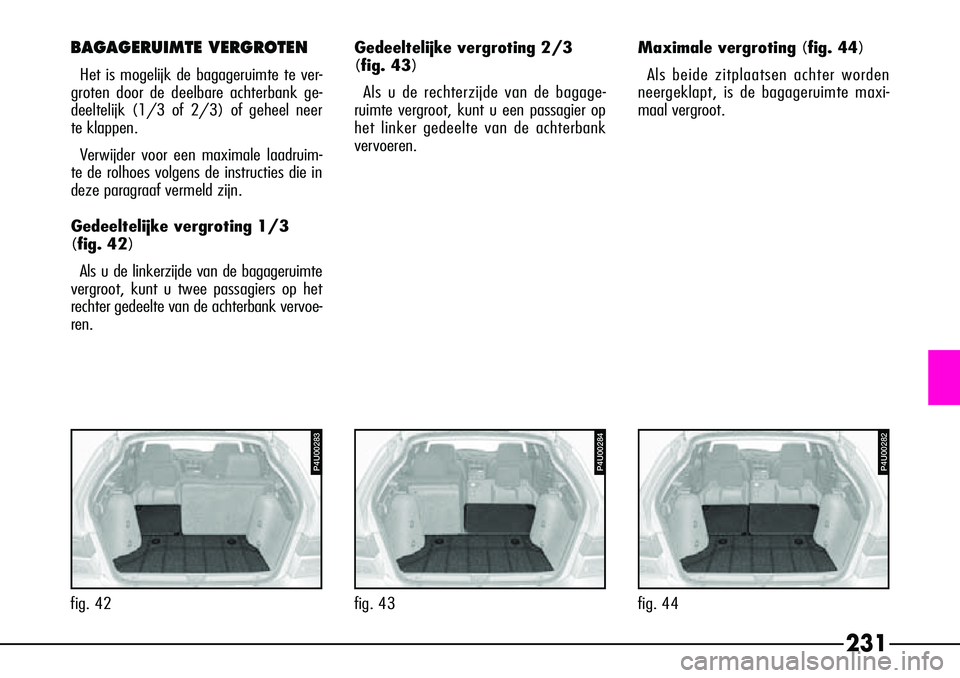

BAGAGERUIMTE VERGROTEN
Het is mogelijk de bagageruimte te ver-
groten door de deelbare achterbank ge-
deeltelijk (1/3 of 2/3) of geheel neer
te klappen.
Ver wijder voor een maximale laadruim-
te de rolhoes volgens de instructies die in
deze paragraaf vermeld zijn.
Gedeeltelijke vergroting 1/3
(fig. 42)
Als u de linkerzijde van de bagageruimte
vergroot, kunt u twee passagiers op het
rechter gedeelte van de achterbank vervoe-
ren. Gedeeltelijke vergroting 2/3
(fig. 43)
Als u de rechterzijde van de bagage-
r uimte vergroot, kunt u een passagier op
het linker gedeelte van de achterbank
vervoeren.
P4U00283
fig. 42
P4U00284
fig. 43

232
Zitplaatsen achter in normale
stand zetten– Zet de rugleuningen weer rechtop en
controleer of deze goed vastgehaakt zit-
ten.
P4U00304
fig. 49

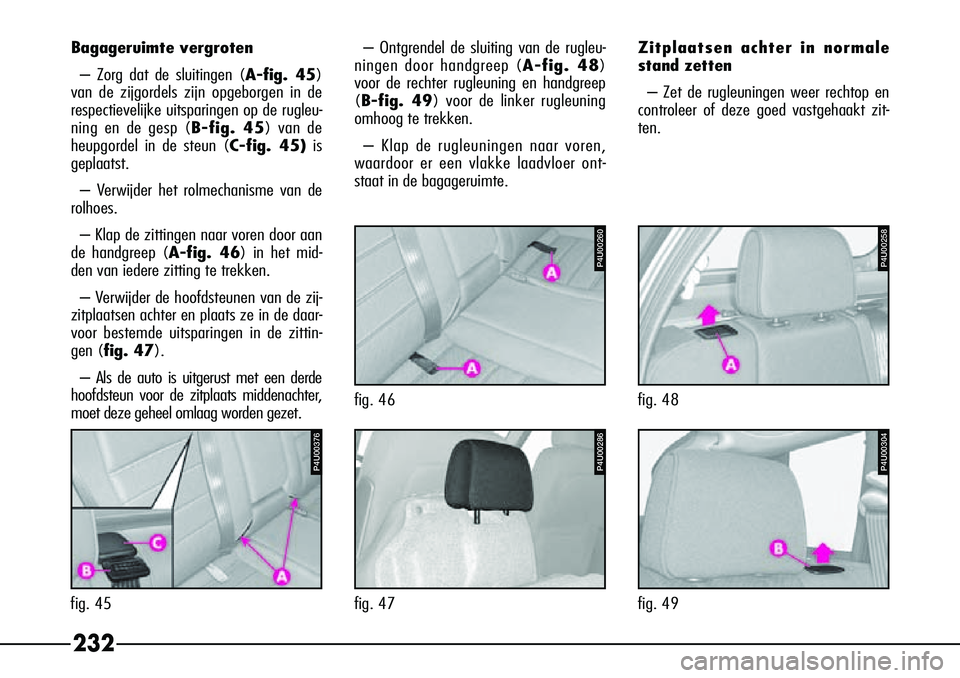

Bagageruimte vergroten
– Zorg dat de sluitingen ( A-fig. 45)
van de zijgordels zijn opgeborgen in de
respectievelijke uitsparingen op de rugleu-
ning en de gesp (B-fig. 45) van de
heupgordel in de steun ( C-fig. 45)is
geplaatst.
– Verwijder het rolmechanisme van de
rolhoes.
– Klap de zittingen naar voren door aan
de handgreep (A-fig. 46) in het mid-
den van iedere zitting te trekken.
– Verwijder de hoofdsteunen van de zij-
zitplaatsen achter en plaats ze in de daar-
voor bestemde uitsparingen in de zittin-
gen (fig. 47).
– Als de auto is uitgerust met een derde
hoofdsteun voor de zitplaats middenachter,
moet deze geheel omlaag worden gezet. – Ontgrendel de sluiting van de rugleu-
ningen door handgreep ( A-fig. 48)
voor de rechter rugleuning en handgreep
( B-fig. 49) voor de linker rugleuning
omhoog te trekken.
– Klap de rugleuningen naar voren,
waardoor er een vlakke laadvloer ont-
staat in de bagageruimte.
P4U00260
fig. 46
P4U00258
fig. 48
P4U00286
fig. 47
P4U00376
fig. 45

233

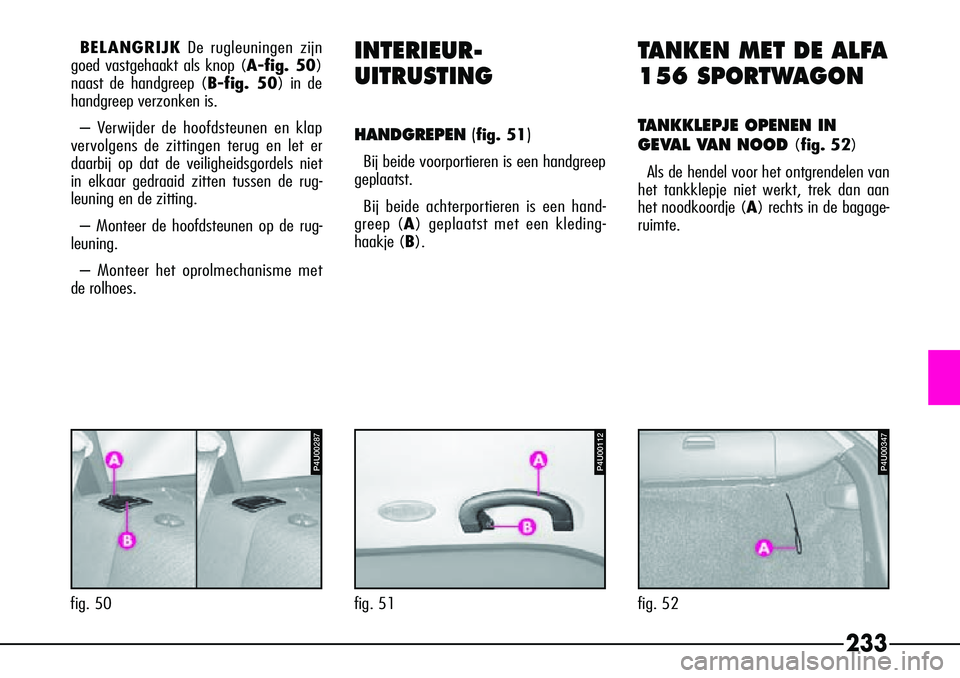

BELANGRIJKDe rugleuningen zijn
goed vastgehaakt als knop ( A-fig. 50)
naast de handgreep ( B-fig. 50) in de
handgreep verzonken is.
– Verwijder de hoofdsteunen en klap
vervolgens de zittingen terug en let er
daarbij op dat de veiligheidsgordels niet
in elkaar gedraaid zitten tussen de rug-
leuning en de zitting.
– Monteer de hoofdsteunen op de rug-
leuning.
– Monteer het oprolmechanisme met
de rolhoes.T ANKEN MET DE ALFA
156 SPORTWAGON
T ANKKLEPJE OPENEN IN
GEVAL VAN NOOD
(fig. 52)
Als de hendel voor het ontgrendelen van
het tankklepje niet werkt, trek dan aan
het noodkoordje (A) rechts in de bagage-
r uimte.
P4U00287
fig. 50
P4U00347
fig. 52
INTERIEUR-
UITRUSTING
HANDGREPEN (fig. 51)
Bij beide voorportieren is een handgreep
geplaatst.
Bij beide achterportieren is een hand-
greep (A ) geplaatst met een kleding-
haakje (B).
P4U00112
fig. 51

234
IMPERIAAL-/
SKIDRAGER
(fig. 53)
(indien aanwezig)
De auto kan uitgerust worden met twee
langsdragers waarop verschillende acces-
soires geplaatst kunnen worden voor het
vervoer van diverse voorwerpen (ski’s,
surfplanken, enz.).
AUTORADIO
HIFI-AUDIOSYSTEEM
(indien aanwezig)
Het hifi-audiosysteem bestaat uit:
– twee woofer-luidsprekers met hoog
uitgangsvermogen en twee tweeter-luid-
sprekers, gemonteerd in de voorportieren
– twee midrange-luidsprekers met hoog
uitgangsvermogen, gemonteerd in de
achterportieren
– een subwoofer met hoog uitgangsver-
mogen, gemonteerd in de bagageruimte
– storings-onderdrukkers
– een in de achterspoiler geïntegreerde
antenne met regeleenheid.
AUTOMATISCHE
NIVEAUREGELING
OP DE ACHTERWIEL-
OPHANGING
(indien aanwezig)
In plaats van de conventionele schok-
dempers zijn bij de auto schokdempers
met hydro-pneumatische niveauregeling
(dankzij een in de schokdemper inge-
bouwd actief element) op de achterwiel-
ophanging gemonteerd.
Als de auto beladen is (passagiers, ba-
gage), zakt de auto achterover en wij-
zigt de wielgeometrie afhankelijk van de
schokdemper- en veerafstelling. Zodra
de auto wegrijdt, wordt de wielbewe-
ging als gevolg van oneffenheden in het
wegdek door de schokdempers gebruikt
om de carrosserie weer op zijn oorspron-
kelijke rijhoogte te brengen. De rijhoog-
te is dus niet langer afhankelijk van de
beladingsgraad.
P4U00348
fig. 53 Overschrijd nooit het
maximum draagvermo-
gen (zie hoofdstuk
“Technische gegevens”).

235
De afstand die de schokdempers nodig
hebben om de rijhoogte weer op de voor-
geschreven waarde te brengen is onge-
veer 2.000 meter, afhankelijk van de

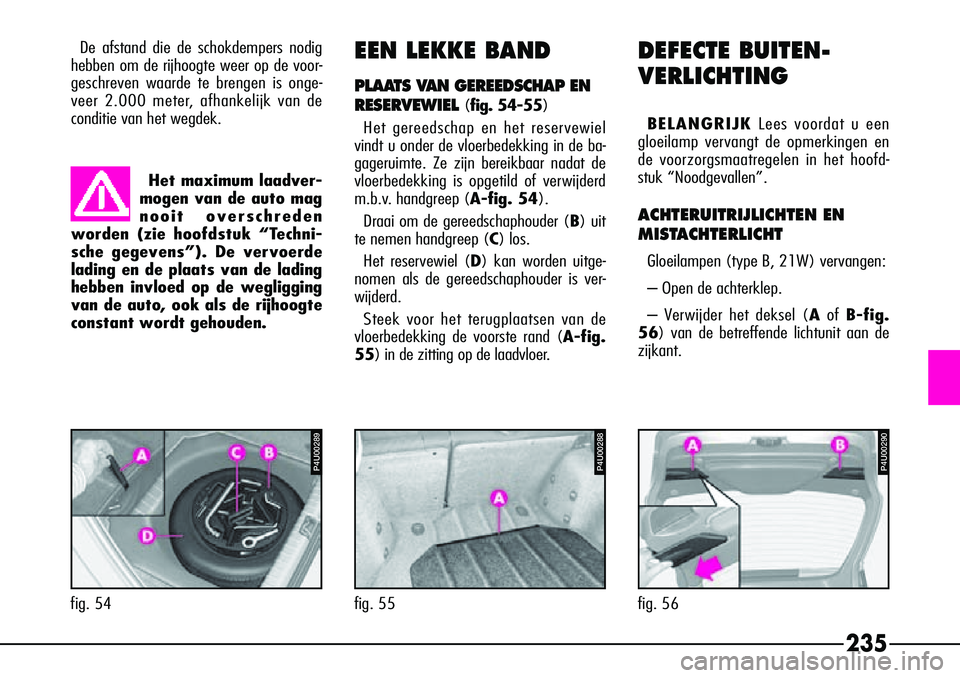

conditie van het wegdek.EEN LEKKE BAND
PLAATS VAN GEREEDSCHAP EN
RESERVEWIEL
( fig. 54-55)
Het gereedschap en het reservewiel
vindt u onder de vloerbedekking in de ba-
gageruimte. Ze zijn bereikbaar nadat de
vloerbedekking is opgetild of verwijderd
m.b.v. handgreep (A-fig. 54).
Draai om de gereedschaphouder ( B) uit
te nemen handgreep ( C) los.
Het reservewiel (D) kan worden uitge-
nomen als de gereedschaphouder is ver-
wijderd.
Steek voor het terugplaatsen van de
vloerbedekking de voorste rand ( A-fig.
55) in de zitting op de laadvloer.
DEFECTE BUITEN-
VERLICHTING
BELANGRIJK Lees voordat u een
gloeilamp vervangt de opmerkingen en
de voorzorgsmaatregelen in het hoofd-
stuk “Noodgevallen”.
ACHTERUITRIJLICHTEN EN
MISTACHTERLICHT
Gloeilampen (type B, 21W) vervangen:
– Open de achterklep.
– Verwijder het deksel (A of B-fig.
56) van de betreffende lichtunit aan de
zijkant.
P4U00289
fig. 54
P4U00288
fig. 55
P4U00290
fig. 56
Het maximum laadver-
mogen van de auto mag
nooit overschreden
worden (zie hoofdstuk “Techni-
sche gegevens”). De vervoerde
lading en de plaats van de lading
hebben invloed op de wegligging
van de auto, ook als de rijhoogte
constant wordt gehouden.

236

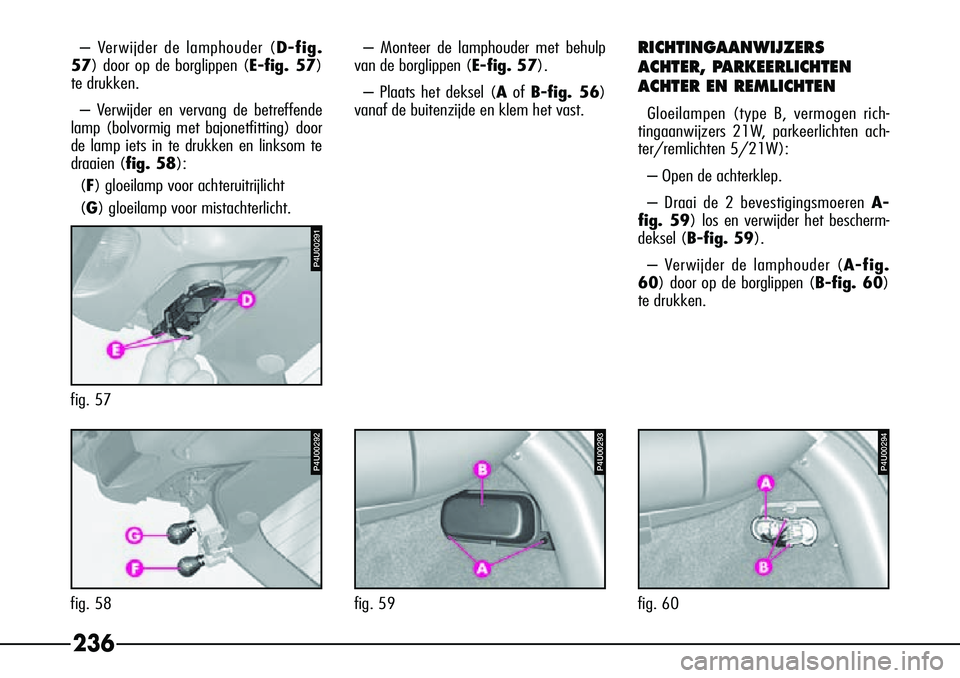

– Verwijder de lamphouder (D-fig.
57) door op de borglippen ( E-fig. 57)
te drukken.
– Verwijder en vervang de betreffende
lamp (bolvormig met bajonetfitting) door
de lamp iets in te drukken en linksom te
draaien (fig. 58):
(F) gloeilamp voor achteruitrijlicht
(G) gloeilamp voor mistachterlicht. – Monteer de lamphouder met behulp
van de borglippen ( E-fig. 57).
– Plaats het deksel ( Aof B-fig. 56)
vanaf de buitenzijde en klem het vast.RICHTINGAANWIJZERS
ACHTER, PARKEERLICHTEN
ACHTER EN REMLICHTEN
Gloeilampen (type B, vermogen rich-
tingaanwijzers 21W, parkeerlichten ach-
ter/remlichten 5/21W):
– Open de achterklep.
– Draai de 2 bevestigingsmoeren A-
fig. 59) los en verwijder het bescherm-
deksel (B-fig. 59).
– Verwijder de lamphouder ( A-fig.
60) door op de borglippen ( B-fig. 60)
te drukken.
P4U00291
fig. 57
P4U00292
fig. 58
P4U00293
fig. 59
P4U00294
fig. 60

237
– Verwijder en vervang de betreffende
lamp (bolvormig met bajonetfitting) door
de lamp iets in te drukken en linksom te
draaien (fig. 61):
(C) gloeilamp voor achterlicht/remlicht
(D ) gloeilamp voor richtingaanwijzer
achter.
– Monteer de lamphouder met behulp
van de borglippen ( B-fig. 60).
– Monteer het beschermdeksel ( B-fig.
59) met de moeren (A-fig. 59).KENTEKENPLAATVERLICHTING
Gloeilampen (type A, 5W) vervangen:
– Maak de lichtunit los door met de
platte punt van een schroevendraaier de
klemveer (A-fig. 62) los te haken. Be-
scherm hierbij de punt met een zachte
doek.
– Verwijder de lichtunit ( A-fig. 62).
– Verwijder de lamphouder (C-fig.
63) door hem linksom te draaien en ver-
vang de geklemde lamp (D-fig. 63).
– Monteer de lamphouder ( C-fig. 63)
door hem rechtsom te draaien.
– Monteer de lichtunit ( B-fig. 62).
Plaats eerst de bevestigingslippen en druk
vervolgens op de veerklem ( A-fig. 62).
DERDE REMLICHT
Het derde remlicht is in de achterspoiler
geïntegreerd (fig. 64).
W endt u voor het vervangen tot de Alfa
Romeo-dealer.
P4U00295
fig. 61
P4U00296
fig. 62
P4U00297
fig. 63
P4U00298
fig. 64

238

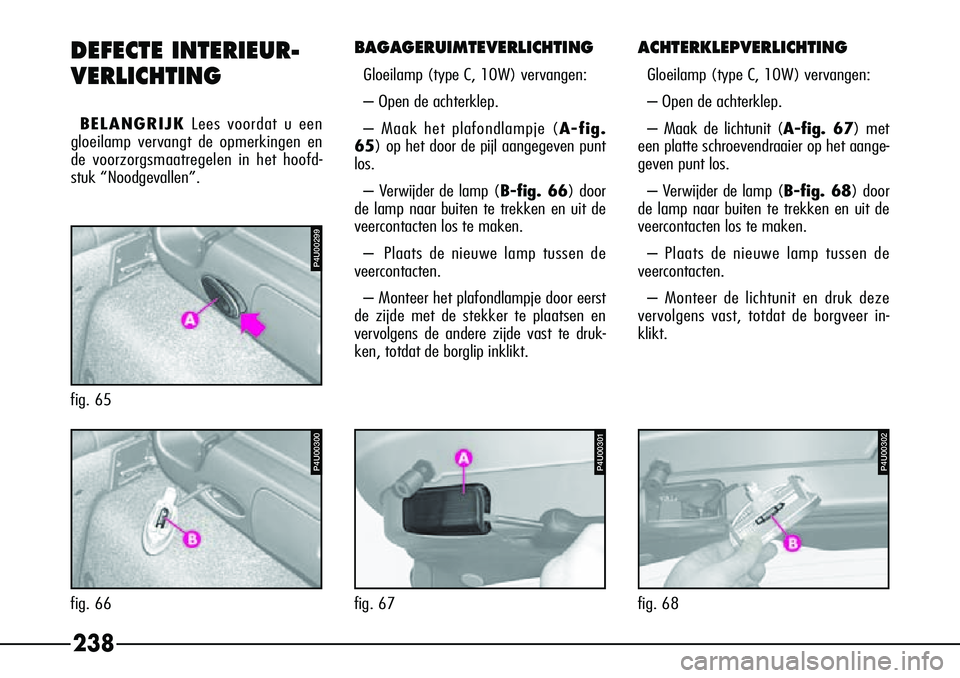

ACHTERKLEPVERLICHTING
Gloeilamp (type C, 10W) vervangen:
– Open de achterklep.
– Maak de lichtunit (A-fig. 67) met
een platte schroevendraaier op het aange-
geven punt los.
– Verwijder de lamp ( B-fig. 68) door
de lamp naar buiten te trekken en uit de
veercontacten los te maken.
– Plaats de nieuwe lamp tussen de
veercontacten.
– Monteer de lichtunit en druk deze
vervolgens vast, totdat de borgveer in-
klikt.
P4U00301
fig. 67
P4U00302
fig. 68
DEFECTE INTERIEUR-
VERLICHTING
BELANGRIJK Lees voordat u een
gloeilamp vervangt de opmerkingen en
de voorzorgsmaatregelen in het hoofd-
stuk “Noodgevallen”.
BAGAGERUIMTEVERLICHTING
Gloeilamp (type C, 10W) vervangen:
– Open de achterklep.
– Maak het plafondlampje ( A-fig.
65) op het door de pijl aangegeven punt
los.
– Verwijder de lamp ( B-fig. 66) door
de lamp naar buiten te trekken en uit de
veercontacten los te maken.
– Plaats de nieuwe lamp tussen de
veercontacten.
– Monteer het plafondlampje door eerst
de zijde met de stekker te plaatsen en
vervolgens de andere zijde vast te druk-
ken, totdat de borglip inklikt.
P4U00299
fig. 65
P4U00300
fig. 66

239

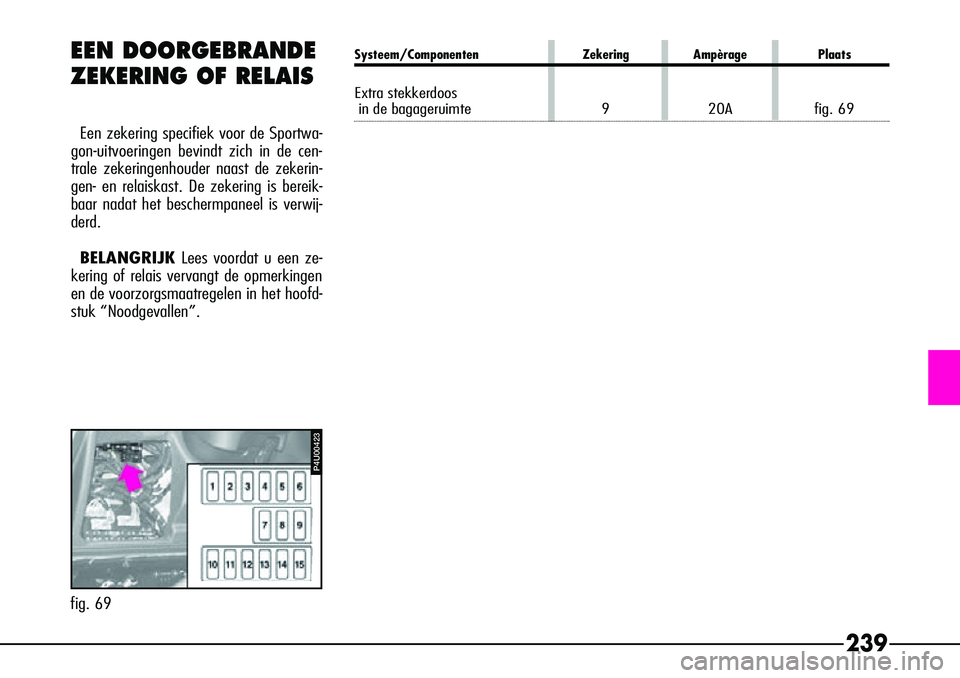

EEN DOORGEBRANDE
ZEKERING OF RELAIS
Een zekering specifiek voor de Sportwa-
gon-uitvoeringen bevindt zich in de cen-
trale zekeringenhouder naast de zekerin-
gen- en relaiskast. De zekering is bereik-
baar nadat het beschermpaneel is verwij-
derd.
BELANGRIJK Lees voordat u een ze-
kering of relais vervangt de opmerkingen
en de voorzorgsmaatregelen in het hoofd-
stuk “Noodgevallen”.
P4U00423
fig. 69
Systeem/Componenten Zekering Ampèrage Plaats
Extra stekkerdoosin de bagageruimte9 20A fig. 69
