Alfa Romeo 156 2000 Instructieboek (in Dutch)

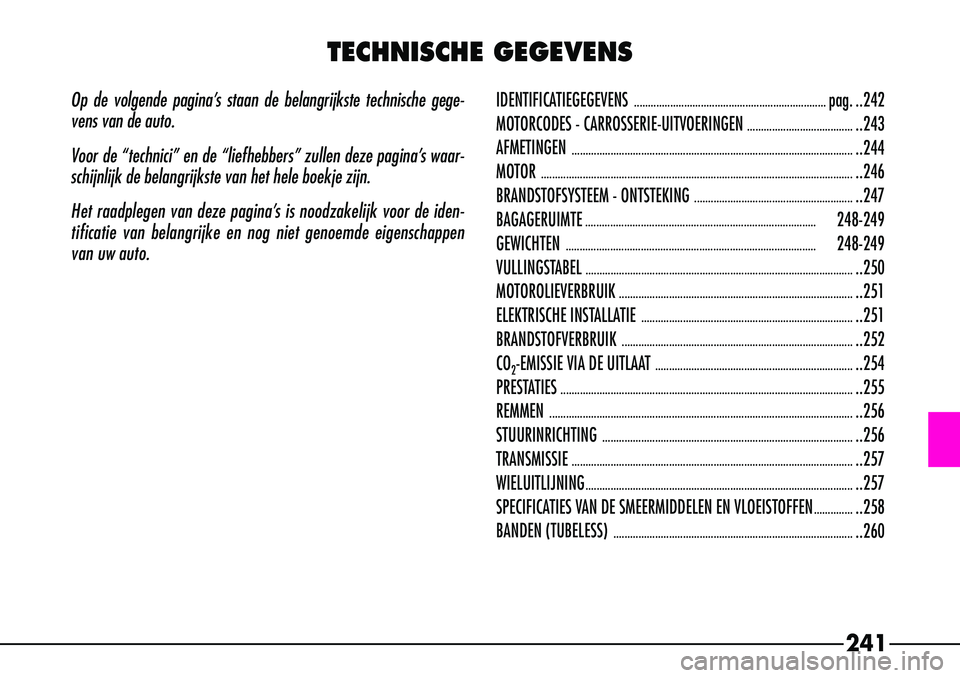

241
Op de volgende pagina’s staan de belangrijkste technische gege-
vens van de auto.
Voor de “technici” en de “liefhebbers” zullen deze pagina’\
s waar-
schijnlijk de belangrijkste van het hele boekje zijn.
Het raadplegen van deze pagina’s is noodzakelijk voor de iden-
tificatie van belangrijke en nog niet genoemde eigenschappen
van uw auto.IDENTIFICATIEGEGEVENS.....................................................................pag. ..242
MOTORCODES - CARROSSERIE-UITVOERINGEN
........................................243
AFMETINGEN
........................................................................\
...............................244
MOTOR
........................................................................\
..........................................246
BRANDSTOFSYSTEEM - ONTSTEKING
...........................................................247
BAGAGERUIMTE
........................................................................\
...........248-249
GEWICHTEN
........................................................................\
..................248-249
VULLINGSTABEL
........................................................................\
..........................250
MOTOROLIEVERBRUIK
........................................................................\
..............251
ELEKTRISCHE INSTALLATIE
........................................................................\
......251
BRANDSTOFVERBRUIK
........................................................................\
.............252
CO
2-EMISSIE VIA DE UITLAAT.........................................................................254
PRESTATIES
........................................................................\
...................................255
REMMEN
........................................................................\
.......................................256
STUURINRICHTING
........................................................................\
....................256
TRANSMISSIE
........................................................................\
...............................257
WIELUITLIJNING
........................................................................\
..........................257
SPECIFICATIES VAN DE SMEERMIDDELEN EN VLOEISTOFFEN
................258
BANDEN (TUBELESS)
........................................................................\
................260
TECHNISCHE GEGEVENS

242

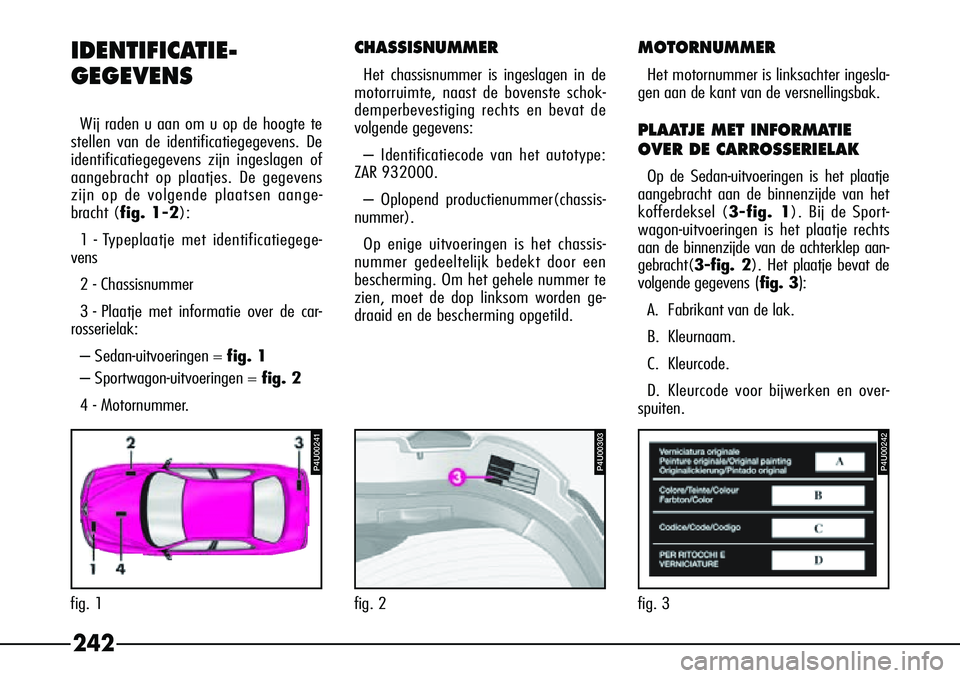

IDENTIFICATIE-
GEGEVENS
W
ij raden u aan om u op de hoogte te
stellen van de identificatiegegevens. De
identificatiegegevens zijn ingeslagen of
aangebracht op plaatjes. De gegevens
zijn op de volgende plaatsen aange-
bracht ( fig. 1-2):
1-T ypeplaatje met identificatiegege-
vens
2-Chassisnummer
3-Plaatje met informatie over de car-
rosserielak:
– Sedan-uitvoeringen = fig. 1
– Sportwagon-uitvoeringen = fig. 2
4-Motornummer.
CHASSISNUMMER
Het chassisnummer is ingeslagen in de
motorruimte, naast de bovenste schok-
demperbevestiging rechts en bevat de
volgende gegevens:
– Identificatiecode van het autotype:
ZAR 932000.
– Oplopend productienummer(chassis-
nummer).
Op enige uitvoeringen is het chassis-
nummer gedeeltelijk bedekt door een
bescherming. Om het gehele nummer te
zien, moet de dop linksom worden ge-
draaid en de bescherming opgetild.
MOTORNUMMER
Het motornummer is linksachter ingesla-
gen aan de kant van de versnellingsbak.
PLAATJE MET INFORMATIE
OVER DE CARROSSERIELAK
Op de Sedan-uitvoeringen is het plaatje
aangebracht aan de binnenzijde van het
kofferdeksel ( 3-fig. 1). Bij de Sport-
wagon-uitvoeringen is het plaatje rechts
aan de binnenzijde van de achterklep aan-
gebracht(3-fig. 2). Het plaatje bevat de
volgende gegevens
(fig. 3):
A. Fabrikant van de lak.
B. Kleurnaam.
C. Kleurcode.
D. Kleurcode voor bijwerken en over-
spuiten.
P4U00241
fig. 1
P4U00242
fig. 3
P4U00303
fig. 2

243
P4U00243
fig. 4
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS
Het plaatje is aangebracht op de front-
traverse in de motorruimte ( fig. 4).
Het typeplaatje bevat de volgende gege-
vens:
A. Nummer nationale typegoedkeuring
B. Chassisnummer C.
Maximaal toelaatbare gewichten
volgens de nationale wetgeving
D. Informatie over uitvoering en even-
tuele aanvullende gegevens
E. Correctiewaarde voor de uitlaatrook-
gasmeting (alleen JTD-uitvoeringen)
F. Ingeslagen fabrikantnaam.
MOTORCODES - CARROSSERIE-UITVOERINGEN
1.6 T.SPARK 1.8 T.SPARK 2.0 T.SPARK 2.0 T.SPARK 2.5 V6 24V 2.5 V6 24V 1.9 JTD 2.4 JTDSelespeed Q-System
Motorcode AR32104 AR32205 AR32310 AR32310 AR32405 AR32405 AR37101 839A6000
AR32103 (*)
Code vd carrosserie-uitvoering 932A4100 31 932A3100 30 932A2100 28 932A2101 29 932A1100 26 932A1101 27 932A2B00 41 932A1B00 40
(Sedan-uitvoeringen)932A4100 32 (*)
Code vd carrosserie-uitvoering 932B4100 38 932B3100 37 932B2100 35 932B2101 36 932B1100 33 932B1101 34 932B2B00 43 932B1B00 42
(Sportwagon-uitvoeringen)932B4B00 39 (*)
(*) Uitvoering voor bepaalde markten.

244
AFMETINGEN
P4U00244
–
De waarden tussen haakjes hebben betrekking op de uitvoeringen 1.6 T.SPARK, 1.8 T.SPARK en 1.9 JTD
– Afmetingen in mm – De hoogte heeft betrekking op een onbelaste auto
– Afhankelijk van de uitvoering kan de auto worden uitgerust met een achterspoiler en side-skirts in de kleur van de auto.
fig. 5

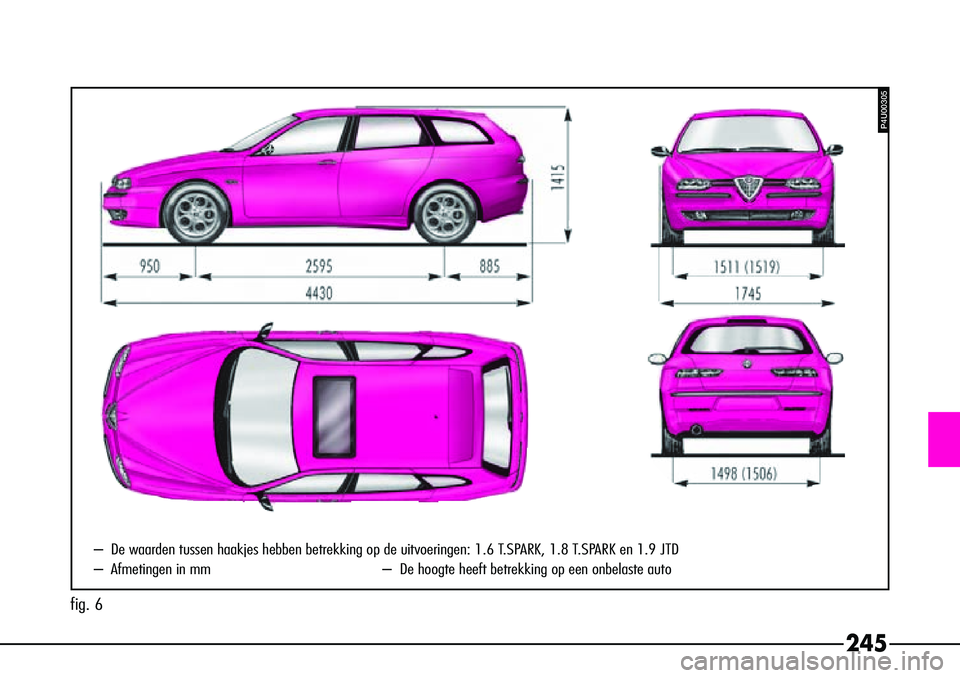

245
P4U00305
–De waarden tussen haakjes hebben betrekking op de uitvoeringen: 1.6 T.SPARK, 1.8 T.SPARK en 1.9 JTD
– Afmetingen in mm – De hoogte heeft betrekking op een onbelaste auto
fig. 6

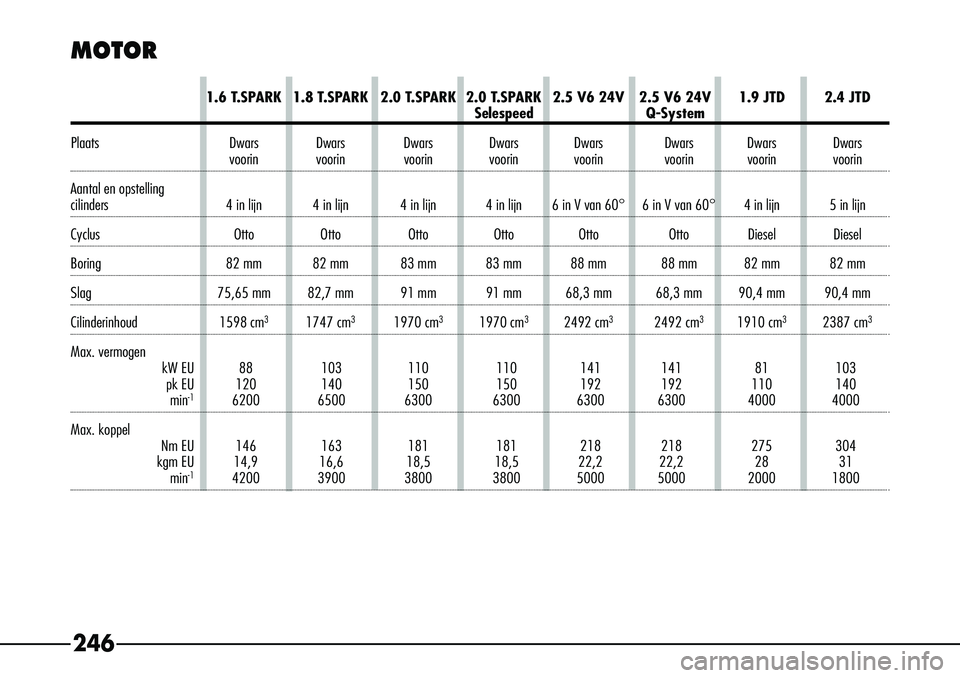

246
MOTOR
1.6 T.SPARK 1.8 T.SPARK 2.0 T.SPARK 2.0 T.SPARK 2.5 V6 24V 2.5 V6 24V 1.9 JTD 2.4 JTDSelespeedQ-System
Plaats Dwars Dwars Dwars Dwars Dwars Dwars Dwars Dwars
voorin voorin voorin voorin voorin voorin voorin voorin
Aantal en opstelling
cilinders 4 in lijn 4 in lijn 4 in lijn 4 in lijn 6 in V van 60° 6 in V van 60° 4 in lijn 5 in lijn
Cyclus Otto Otto Otto Otto Otto Otto Diesel Diesel
Boring82 mm 82 mm 83 mm 83 mm 88 mm 88 mm 82 mm 82 mm
Slag75,65 mm 82,7 mm 91 mm 91 mm 68,3 mm 68,3 mm 90,4 mm 90,4 mm
Cilinderinhoud 1598 cm31747 cm31970 cm31970 cm32492 cm32492 cm31910 cm32387 cm3
Max. vermogen
kW EU 88 103 110 110 141 141 81 103pk EU 120 140 150 150 192 192 110 140
min-16200 6500 6300 6300 6300 6300 4000 4000
Max. koppel Nm EU 146 163 181 181 218 218 275 304
kgm EU 14,9 16,6 18,5 18,5 22,2 22,2 28 31
min-14200 3900 3800 3800 5000 5000 2000 1800

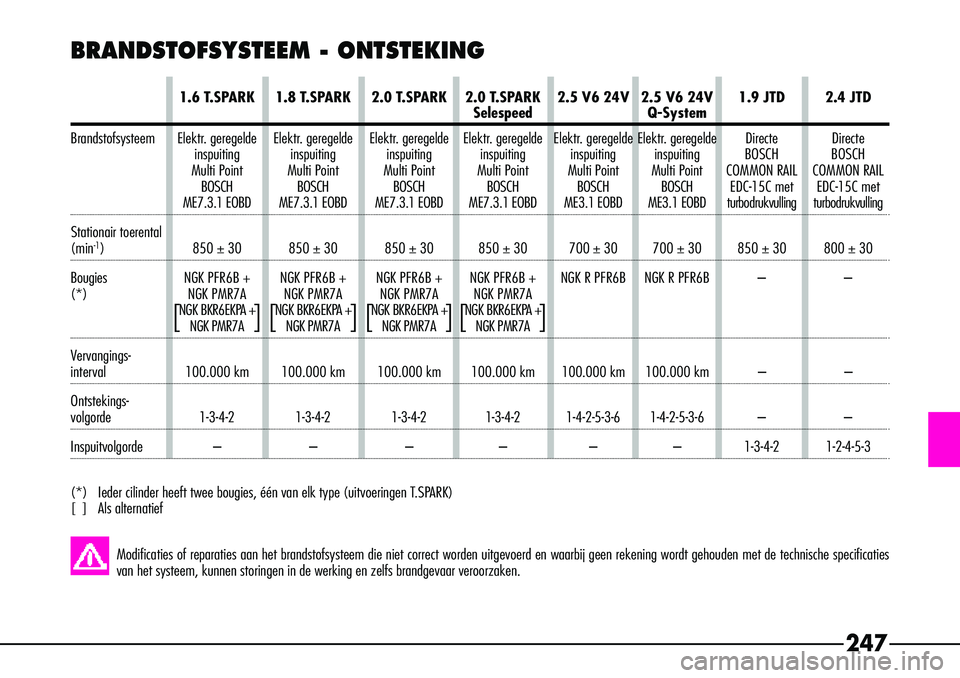

247
BRANDSTOFSYSTEEM - ONTSTEKING
1.6 T.SPARK 1.8 T.SPARK 2.0 T.SPARK 2.0 T.SPARK 2.5 V6 24V 2.5 V6 24V 1.9 JTD 2.4 JTDSelespeedQ-System
Brandstofsysteem Elektr. geregelde Elektr. geregelde Elektr. geregelde Elektr. geregelde Elektr. geregelde Elektr. geregelde Dir ecte Directe
inspuiting inspuiting inspuiting inspuiting inspuiting inspuiting BOSCH BOSCH
Multi Point Multi Point Multi Point Multi Point Multi Point Multi Point COMMON RAIL COMMON RAIL BOSCH BOSCH BOSCH BOSCH BOSCH BOSCH EDC-15C met EDC-15C met
ME7.3.1 EOBD ME7.3.1 EOBD ME7.3.1 EOBD ME7.3.1 EOBD ME3.1 EOBD ME3.1 EOBD turbodrukvulling turbodrukvulling
Stationair toerental
(min-1) 850 ± 30 850 ± 30 850 ± 30 850 ± 30 700 ± 30 700 ± 30 850 ± 30 800 ± 30
Bougies NGK PFR6B + NGK PFR6B + NGK PFR6B + NGK PFR6B + NGK R PFR6B NGK R PFR6B – –
(*) NGK PMR7A NGK PMR7A NGK PMR7A NGK PMR7A
[NGK BKR6EKPA +][NGK BKR6EKPA +][NGK BKR6EKPA +][NGK BKR6EKPA +]NGK PMR7A NGK PMR7A NGK PMR7A NGK PMR7A
Ver vangings-
interval 100.000 km 100.000 km 100.000 km 100.000 km 100.000 km 100.000 km – –
Ontstekings-
volgorde 1-3-4-2 1-3-4-2 1-3-4-2 1-3-4-2 1-4-2-5-3-6 1-4-2-5-3-6 – –
Inspuitvolgorde – ––– – – 1-3-4-2 1-2-4-5-3
(*) Ieder cilinder heeft twee bougies, één van elk type (uitvoeringen\
T.SPARK)
[ ] Als alternatief
Modificaties of reparaties aan het brandstofsysteem die niet correct worden uitgevoerd en waarbij geen rekening wordt gehouden met de technische specificaties
van het systeem, kunnen storingen in de werking en zelfs brandgevaar ver\
oorzaken.

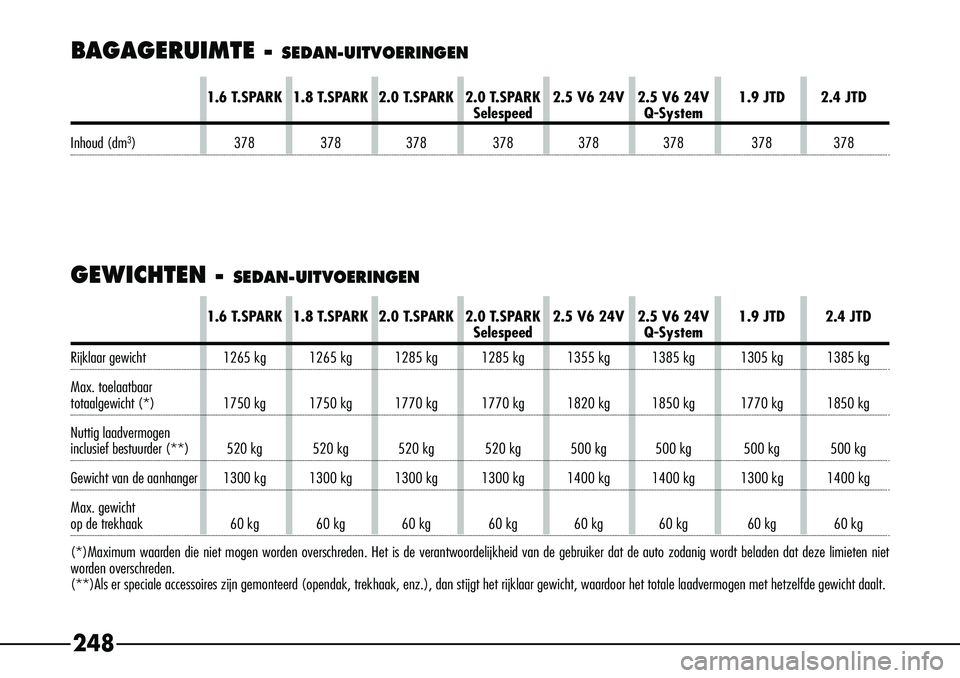

248
BAGAGERUIMTE -
SEDAN-UITVOERINGEN
1.6 T.SPARK 1.8 T.SPARK 2.0 T.SPARK 2.0 T.SPARK 2.5 V6 24V 2.5 V6 24V 1.9 JTD 2.4 JTDSelespeed
Q-System
Inhoud (dm3)378 378 378 378 378 378 378 378
GEWICHTEN - SEDAN-UITVOERINGEN
1.6 T.SPARK 1.8 T.SPARK 2.0 T.SPARK 2.0 T.SPARK 2.5 V6 24V 2.5 V6 24V 1.9 JTD 2.4 JTDSelespeed Q-System
Rijklaar gewicht 1265 kg 1265 kg 1285 kg 1285 kg 1355 kg 1385 kg 1305 kg 1385 kg
Max. toelaatbaar
totaalgewicht (*) 1750 kg 1750 kg 1770 kg 1770 kg 1820 kg 1850 kg 1770 kg 1850 kg
Nuttig laadvermogen
inclusief bestuurder (**) 520 kg 520 kg 520 kg 520 kg 500 kg 500 kg 500 kg 500 kg
Gewicht van de aanhanger 1300 kg 1300 kg 1300 kg 1300 kg 1400 kg 1400 kg 1300 kg 1400 kg
Max. gewicht
op de trekhaak60 kg 60 kg 60 kg 60 kg 60 kg 60 kg 60 kg 60 kg
(*)Maximum waarden die niet mogen worden overschreden. Het is de veran\
twoordelijkheid van de gebruiker dat de auto zodanig wordt beladen dat deze limieten niet
worden overschreden.
(**)Als er speciale accessoires zijn gemonteerd (opendak, trekhaak, e\
nz.), dan stijgt het rijklaar gewicht, waardoor het totale laadvermogen met hetzelfde gewicht daalt.

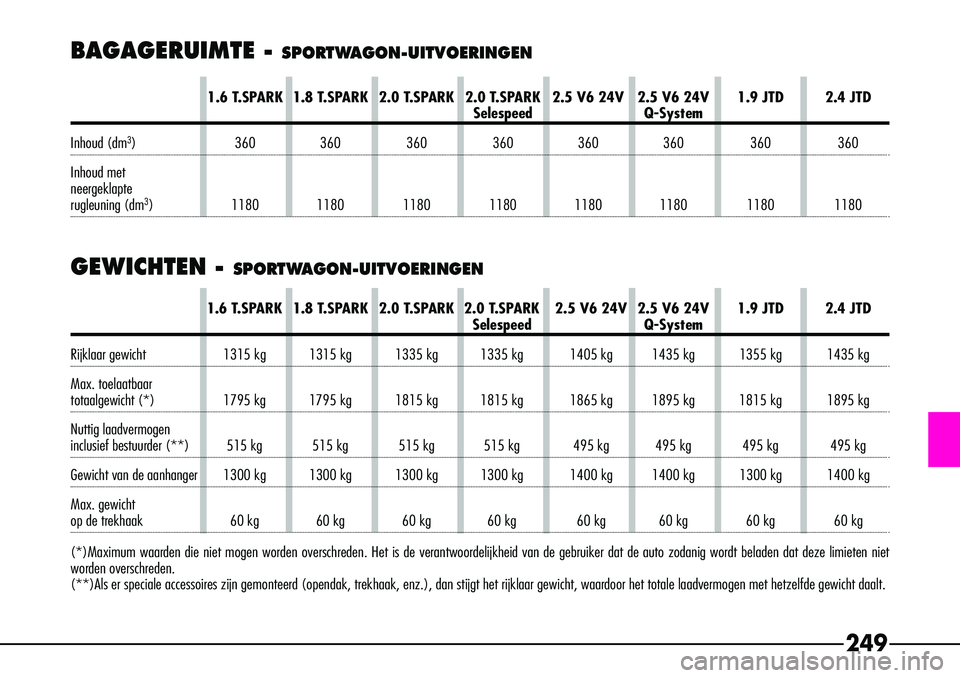

249
BAGAGERUIMTE - SPORTWAGON-UITVOERINGEN
1.6 T.SPARK 1.8 T.SPARK 2.0 T.SPARK 2.0 T.SPARK 2.5 V6 24V 2.5 V6 24V 1.9 JTD 2.4 JTDSelespeedQ-System
Inhoud (dm3)360 360 360 360 360 360 360 360
Inhoud met
neergeklapte
r ugleuning (dm3) 1180 1180 1180 1180 1180 1180 1180 1180
GEWICHTEN - SPORTWAGON-UITVOERINGEN
1.6 T.SPARK 1.8 T.SPARK 2.0 T.SPARK 2.0 T.SPARK 2.5 V6 24V 2.5 V6 24V 1.9 JTD 2.4 JTDSelespeed Q-System
Rijklaar gewicht 1315 kg 1315 kg 1335 kg 1335 kg 1405 kg 1435 kg 1355 kg 1435 kg
Max. toelaatbaar
totaalgewicht (*) 1795 kg 1795 kg 1815 kg 1815 kg 1865 kg 1895 kg 1815 kg 1895 kg
Nuttig laadvermogen
inclusief bestuurder (**) 515 kg 515 kg 515 kg 515 kg 495 kg 495 kg 495 kg 495 kg
Gewicht van de aanhanger 1300 kg 1300 kg 1300 kg 1300 kg 1400 kg 1400 kg 1300 kg 1400 kg
Max. gewicht
op de trekhaak60 kg 60 kg 60 kg 60 kg 60 kg 60 kg 60 kg 60 kg
(*)Maximum waarden die niet mogen worden overschreden. Het is de veran\
twoordelijkheid van de gebruiker dat de auto zodanig wordt beladen dat deze limieten niet
worden overschreden.
(**)Als er speciale accessoires zijn gemonteerd (opendak, trekhaak, e\
nz.), dan stijgt het rijklaar gewicht, waardoor het totale laadvermogen met hetzelfde gewicht daalt.
