CONHECIMENTO DO VEÍCULO79

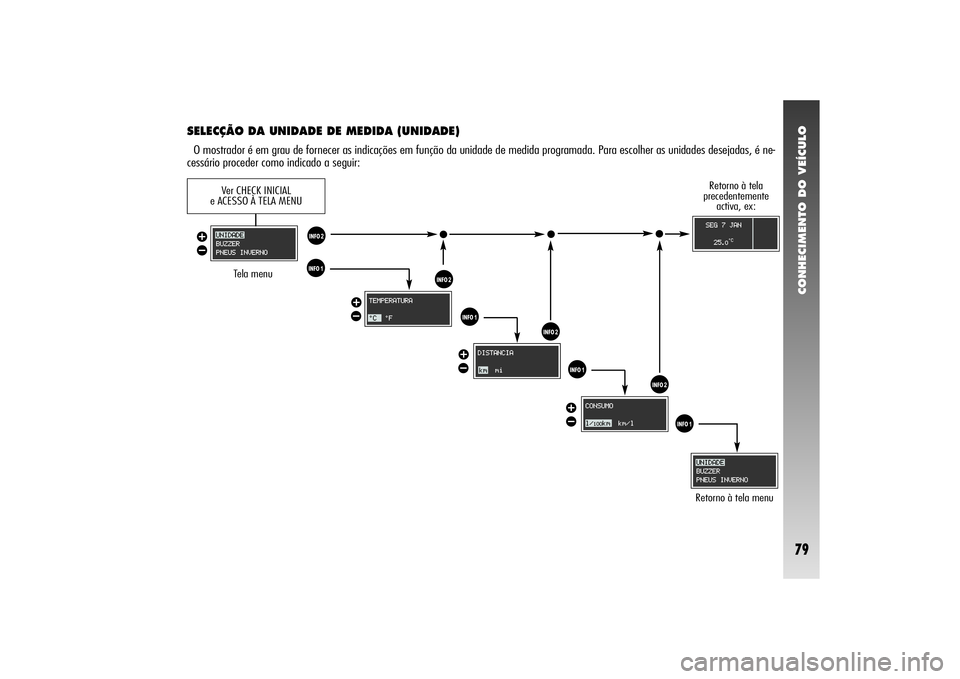

SELECÇÃO DA UNIDADE DE MEDIDA (UNIDADE)O mostrador é em grau de fornecer as indicações em função da unidade de medida programada. Para escolher as unidades desejadas, é ne-
cessário proceder como indicado a seguir:
Tela menu
Retorno à tela menu
Retorno à tela
precedentemente
activa, ex:
â
ã
â
ã
â
ã
Ver CHECK INICIAL
e ACESSO À TELA MENU
çé
é
é
é
ç
ç
ç
â
ã

CONHECIMENTO DO VEÍCULO80

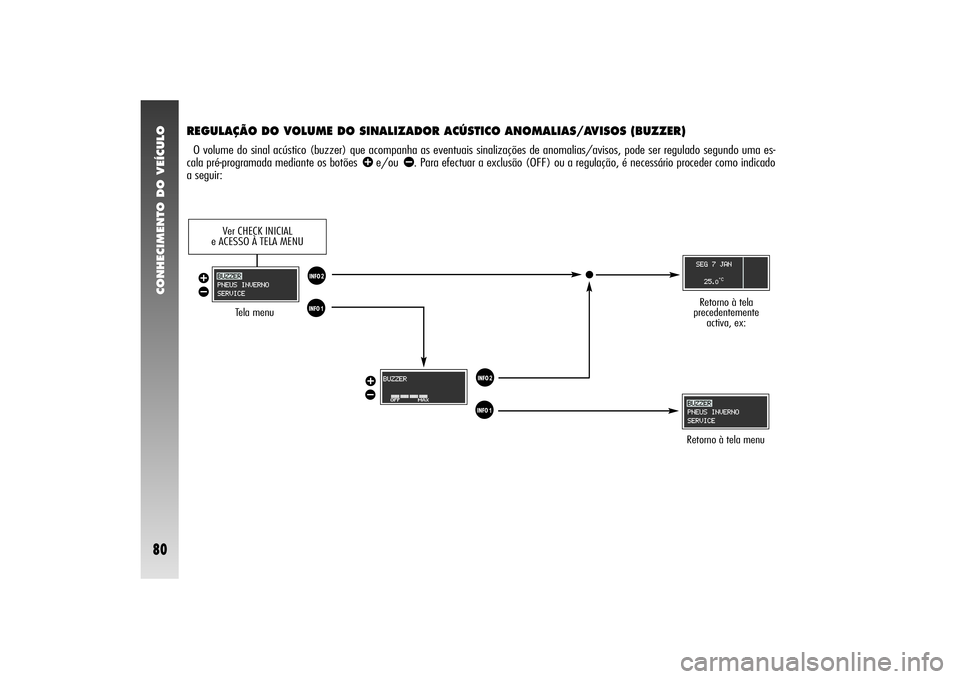

REGULAÇÃO DO VOLUME DO SINALIZADOR ACÚSTICO ANOMALIAS/AVISOS (BUZZER)O volume do sinal acústico (buzzer) que acompanha as eventuais sinalizações de anomalias/avisos, pode ser regulado segundo uma es-
cala pré-programada mediante os botões
â
e/ou
ã
. Para efectuar a exclusão (OFF) ou a regulação, é necessário proceder como indicado
a seguir:
Tela menu
Retorno à tela menu
Retorno à tela
precedentemente
activa, ex:
â
ã
â
ã
Ver CHECK INICIAL
e ACESSO À TELA MENU
çé
çé

CONHECIMENTO DO VEÍCULO81

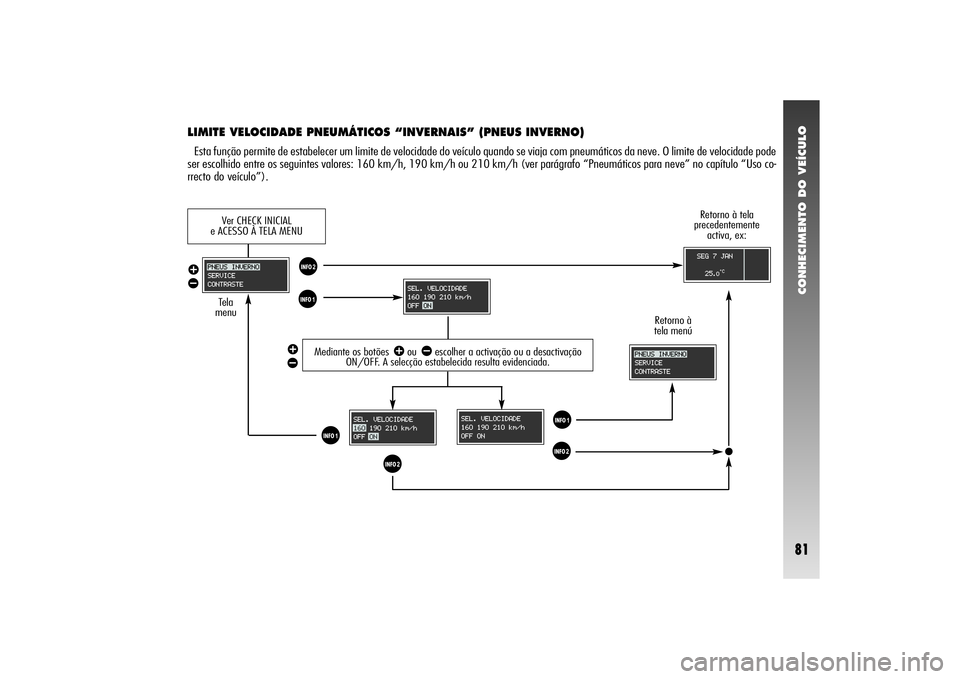

LIMITE VELOCIDADE PNEUMÁTICOS “INVERNAIS” (PNEUS INVERNO)Esta função permite de estabelecer um limite de velocidade do veículo quando se viaja com pneumáticos da neve. O limite de velocidade pode
ser escolhido entre os seguintes valores: 160 km/h, 190 km/h ou 210 km/h (ver parágrafo “Pneumáticos para neve” no capítulo “Uso co-
rrecto do veículo”).
çé
Ver CHECK INICIAL
e ACESSO À TELA MENU
â
ã
Mediante os botões
â
ou
ã
escolher a activação ou a desactivação
ON/OFF. A selecção estabelecida resulta evidenciada.
éç
é ç
Retorno à tela
precedentemente
activa, ex:
Retorno à
tela menú
â
ã
Tela
menu

CONHECIMENTO DO VEÍCULO82

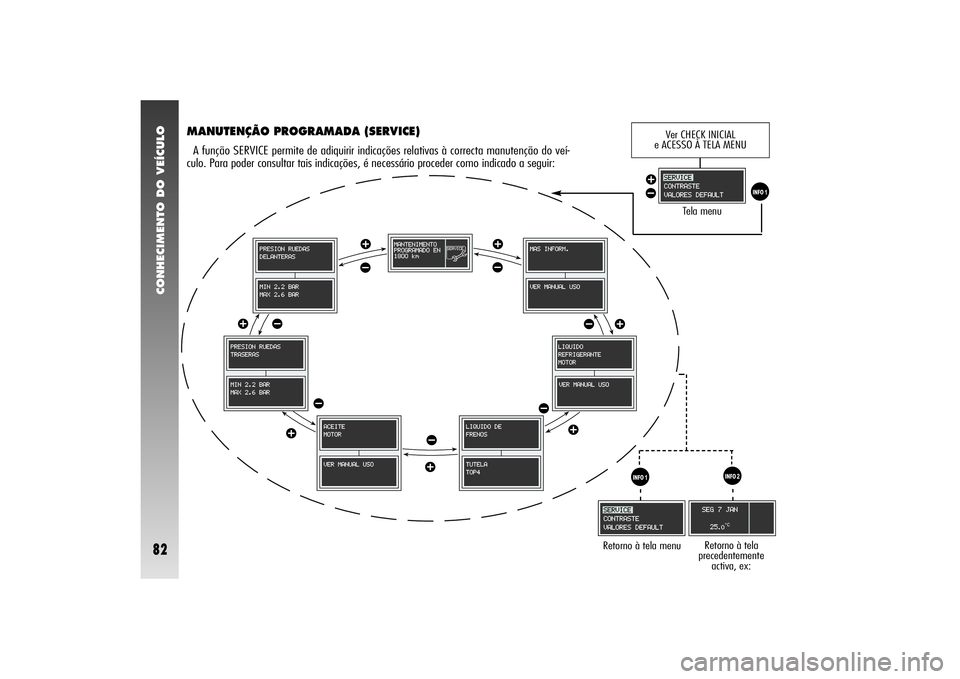

MANUTENÇÃO PROGRAMADA (SERVICE)A função SERVICE permite de adiquirir indicações relativas à correcta manutenção do veí-
culo. Para poder consultar tais indicações, é necessário proceder como indicado a seguir:
Tela menu
Retorno à tela menuRetorno à tela
precedentemente
activa, ex:
â
ã
Ver CHECK INICIAL
e ACESSO À TELA MENU
ç
ç
é
â
ãâ
ã
âã
ãâ
âã
âãâ ã

CONHECIMENTO DO VEÍCULO83

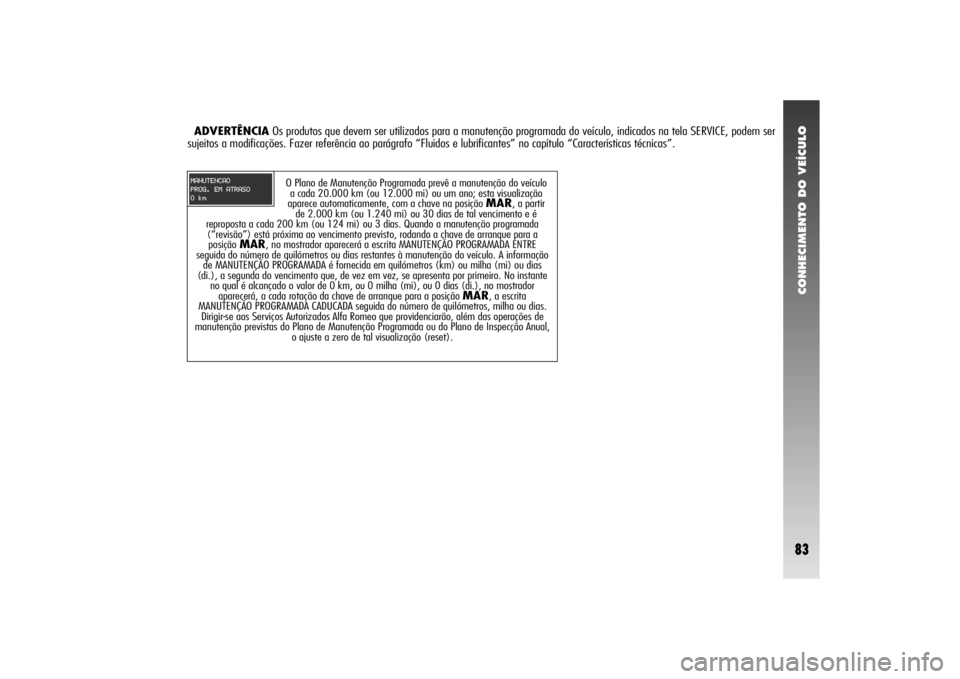

O Plano de Manutenção Programada prevê a manutenção do veículo
a cada 20.000 km (ou 12.000 mi) ou um ano; esta visualização
aparece automaticamente, com a chave na posição
MAR
, a partir
de 2.000 km (ou 1.240 mi) ou 30 dias de tal vencimento e é
reproposta a cada 200 km (ou 124 mi) ou 3 dias. Quando a manutenção programada
(“revisão”) está próxima ao vencimento previsto, rodando a chave de arranque para a
posição
MAR
, no mostrador aparecerá a escrita MANUTENÇÃO PROGRAMADA ENTRE
seguida do número de quilómetros ou dias restantes à manutenção do veículo. A informação
de MANUTENÇÃO PROGRAMADA é fornecida em quilómetros (km) ou milha (mi) ou dias
(di.), a segunda do vencimento que, de vez em vez, se apresenta por primeiro. No instante
no qual é alcançado o valor de 0 km, ou 0 milha (mi), ou 0 dias (di.), no mostrador
aparecerá, a cada rotação da chave de arranque para a posição
MAR
, a escrita
MANUTENÇÃO PROGRAMADA CADUCADA seguida do número de quilómetros, milha ou dias.
Dirigir-se aos Serviços Autorizados Alfa Romeo que providenciarão, além das operações de
manutenção previstas do Plano de Manutenção Programada ou do Plano de Inspecção Anual,
o ajuste a zero de tal visualização (reset).
ADVERTÊNCIAOs produtos que devem ser utilizados para a manutenção programada do veículo, indicados na tela SERVICE, podem ser
sujeitos a modificações. Fazer referência ao parágrafo “Fluidos e lubrificantes” no capítulo “Características técnicas”.

CONHECIMENTO DO VEÍCULO84

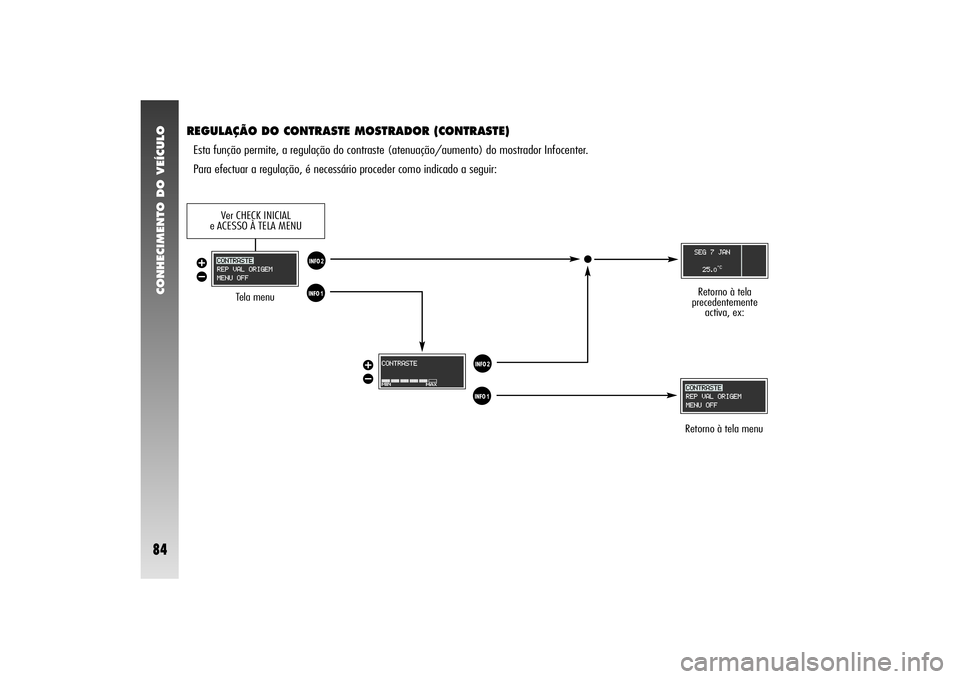

REGULAÇÃO DO CONTRASTE MOSTRADOR (CONTRASTE)Esta função permite, a regulação do contraste (atenuação/aumento) do mostrador Infocenter.
Para efectuar a regulação, é necessário proceder como indicado a seguir:
Tela menu
Retorno à tela menu
Retorno à tela
precedentemente
activa, ex:
â
ã
â
ã
Ver CHECK INICIAL
e ACESSO À TELA MENU
çé
çé

CONHECIMENTO DO VEÍCULO85

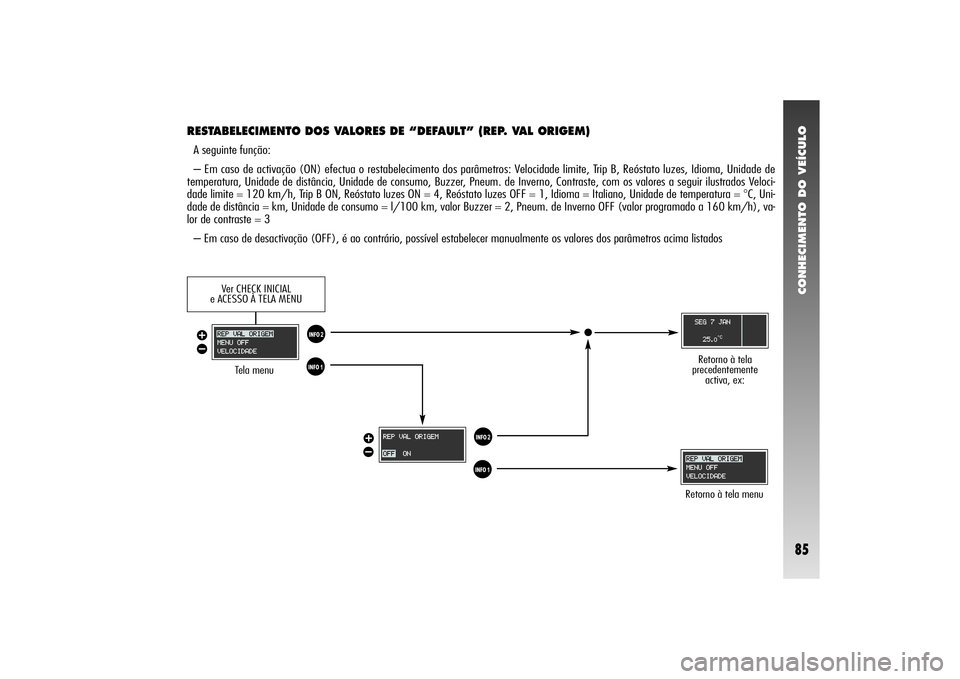

RESTABELECIMENTO DOS VALORES DE “DEFAULT” (REP. VAL ORIGEM)A seguinte função:
– Em caso de activação (ON) efectua o restabelecimento dos parâmetros: Velocidade limite, Trip B, Reóstato luzes, Idioma, Unidade de
temperatura, Unidade de distância, Unidade de consumo, Buzzer, Pneum. de Inverno, Contraste, com os valores a seguir ilustrados Veloci-
dade limite = 120 km/h, Trip B ON, Reóstato luzes ON = 4, Reóstato luzes OFF = 1, Idioma = Italiano, Unidade de temperatura =
°C, Uni-
dade de distância = km, Unidade de consumo = l/100 km, valor Buzzer = 2, Pneum. de Inverno OFF (valor programado a 160 km/h), va-
lor de contraste = 3
– Em caso de desactivação (OFF), é ao contrário, possível estabelecer manualmente os valores dos parâmetros acima listados
Tela menu
Retorno à tela menu
Retorno à tela
precedentemente
activa, ex:
â
ã
â
ã
Ver CHECK INICIAL
e ACESSO À TELA MENU
çé
çé

CONHECIMENTO DO VEÍCULO86

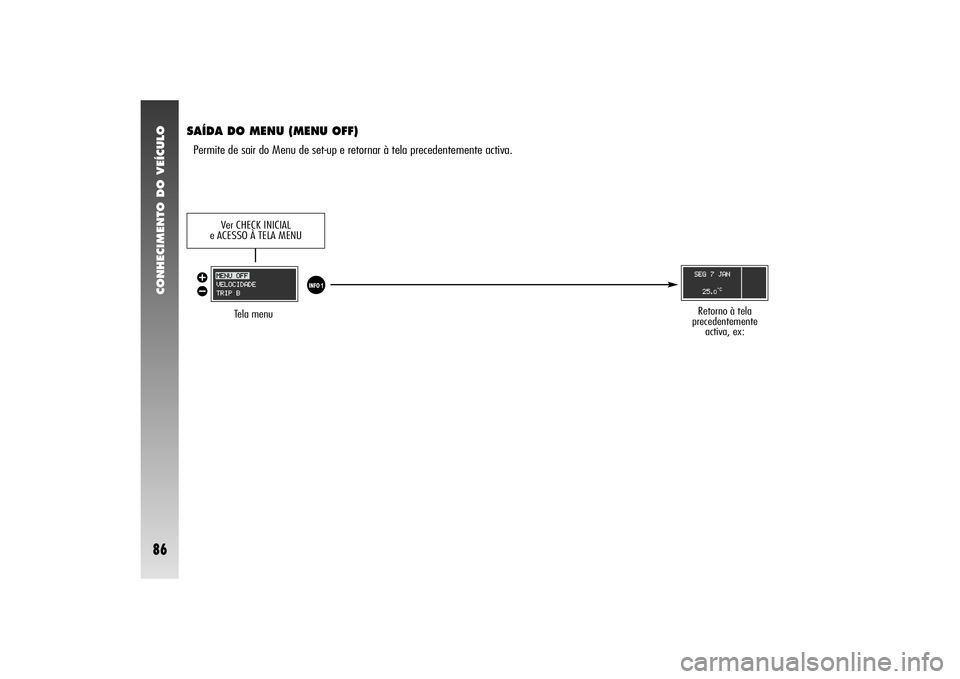

SAÍDA DO MENU (MENU OFF)Permite de sair do Menu de set-up e retornar à tela precedentemente activa.
Tela menu
Retorno à tela
precedentemente
activa, ex:
â
ã
Ver CHECK INICIAL
e ACESSO À TELA MENU
ç

CONHECIMENTO DO VEÍCULO87

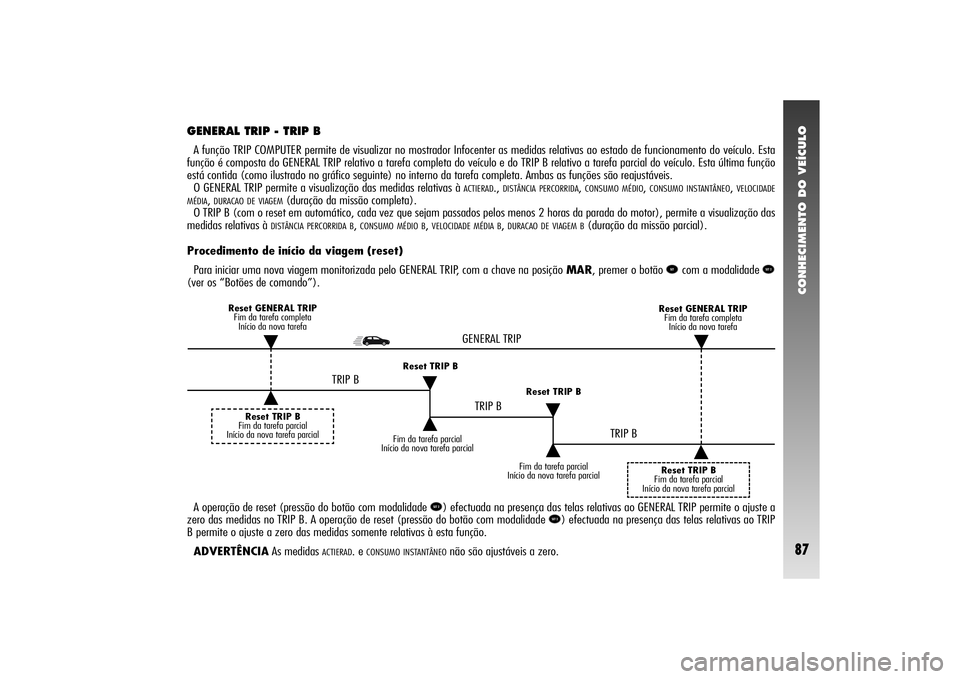

GENERAL TRIP - TRIP BA função TRIP COMPUTER permite de visualizar no mostrador Infocenter as medidas relativas ao estado de funcionamento do veículo. Esta
função é composta do GENERAL TRIP relativo a tarefa completa do veículo e do TRIP B relativo a tarefa parcial do veículo. Esta última função
está contida (como ilustrado no gráfico seguinte) no interno da tarefa completa. Ambas as funções são reajustáveis.
O GENERAL TRIP permite a visualização das medidas relativas à
ACTIERAD
., DISTÂNCIA PERCORRIDA
, CONSUMO MÉDIO
, CONSUMO INSTANTÂNEO
, VELOCIDADE
MÉDIA
, DURACAO DE VIAGEM
(duração da missão completa).
O TRIP B (com o reset em automático, cada vez que sejam passados pelos menos 2 horas da parada do motor), permite a visualização das
medidas relativas à
DISTÂNCIA PERCORRIDA B
, CONSUMO MÉDIO B
, VELOCIDADE MÉDIA B
, DURACAO DE VIAGEM B
(duração da missão parcial).
Procedimento de início da viagem (reset)
Para iniciar uma nova viagem monitorizada pelo GENERAL TRIP, com a chave na posição MAR, premer o botão
ã
com a modalidade
å
(ver os “Botões de comando”).
A operação de reset (pressão do botão com modalidade
å
) efectuada na presença das telas relativas ao GENERAL TRIP permite o ajuste a
zero das medidas no TRIP B. A operação de reset (pressão do botão com modalidade
å
) efectuada na presença das telas relativas ao TRIP
B permite o ajuste a zero das medidas somente relativas à esta função.
ADVERTÊNCIAAs medidas
ACTIERAD
.e
CONSUMO INSTANTÂNEO
não são ajustáveis a zero.
Reset TRIP B
Fim da tarefa parcial
Início da nova tarefa parcial
˙
Reset TRIP BFim da tarefa parcial
Início da nova tarefa parcial
˙
˙
Reset TRIP B
˙
˙
˙
TRIP B
TRIP B
TRIP B
Fim da tarefa parcial
Início da nova tarefa parcialReset TRIP B
Fim da tarefa parcial
Início da nova tarefa parcial
GENERAL TRIP
Reset GENERAL TRIP
Fim da tarefa completa
Início da nova tarefa
˙
Reset GENERAL TRIP
Fim da tarefa completa
Início da nova tarefa
˙

CONHECIMENTO DO VEÍCULO88

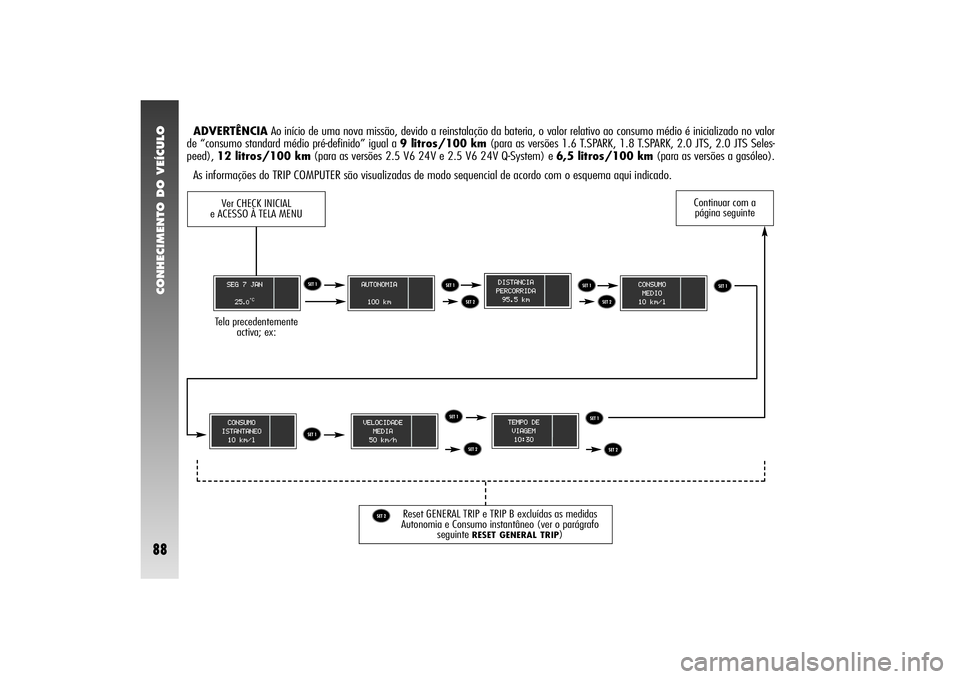

ADVERTÊNCIAAo início de uma nova missão, devido a reinstalação da bateria, o valor relativo ao consumo médio é inicializado no valor
de “consumo standard médio pré-definido” igual a 9 litros/100 km(para as versões 1.6 T.SPARK, 1.8 T.SPARK, 2.0 JTS, 2.0 JTS Seles-
peed), 12 litros/100 km(para as versões 2.5 V6 24V e 2.5 V6 24V Q-System) e 6,5 litros/100 km(para as versões a gasóleo).
As informações do TRIP COMPUTER são visualizadas de modo sequencial de acordo com o esquema aqui indicado.
Reset GENERAL TRIP e TRIP B excluídas as medidas
Autonomia e Consumo instantâneo (ver o parágrafo
seguinte
RESET GENERAL TRIP
)
ä
ä
ää
äå
ä
å
ä
åå å
Ver CHECK INICIAL
e ACESSO À TELA MENU
Continuar com a
página seguinte
Tela precedentemente
activa; ex:
