BEZPIECZNIKÓWOPIS OGÓLNYBezpieczniki zabezpieczajà instalacj´ elek-
trycznà samochodu interweniujà w przy-
padku awarii lub nieprawid∏owego dzia-
∏ania tej instalacji.
Je˝eli urzàdzenie elektryczne nie dzia∏a,
nale˝y najpierw sprawdziç stan odpowied-
niego bezpiecznika; element przewodzà-
cy nie mo˝e byç przerwany; w przeciw-
nym razie nale˝y wymieniç przepalony
bezpiecznik na nowy o tej samej wartoÊci
pràdowej (tego samego koloru).A:
bezpiecznik nie przepalony.
B:
bezpiecznik z elementem przewodzà-
cym przepalonym.

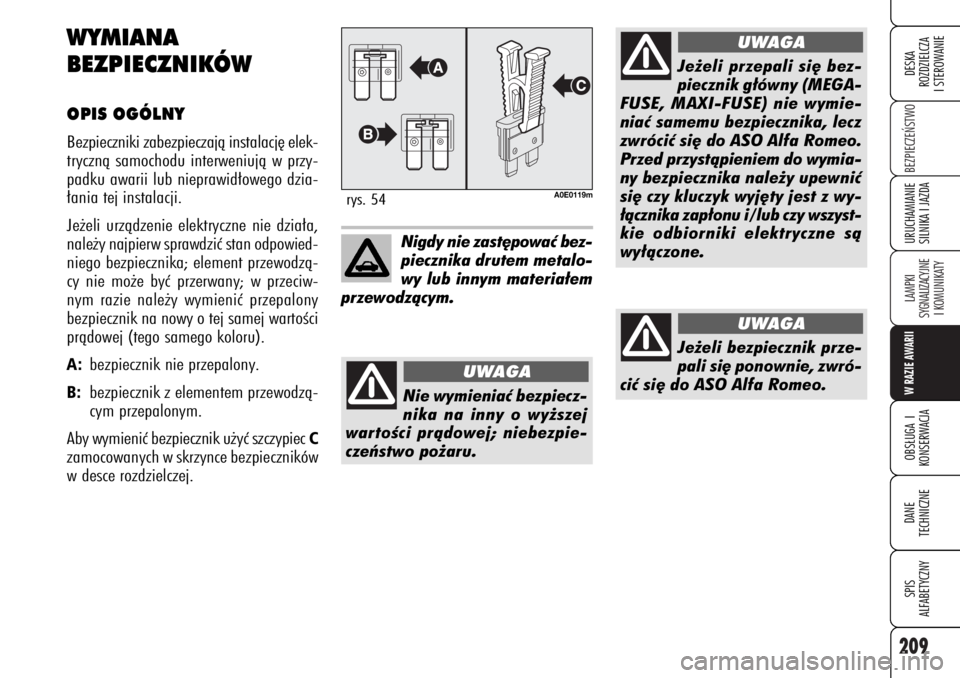

Aby wymieniç bezpiecznik u˝yç szczypiec
C
zamocowanych w skrzynce bezpieczników
w desce rozdzielczej.
A0E0119m
rys. 54
Nigdy nie zast´powaç bez-
piecznika drutem metalo-
wy lub innym materia∏em
przewodzàcym.Nie wymieniaç bezpiecz-
nika na inny o wy˝szej
wartoÊci pràdowej; niebezpie-
czeƒstwo po˝aru.
UWAGA
Je˝eli przepali si´ bez-
piecznik g∏ówny (MEGA-
FUSE, MAXI-FUSE) nie wymie-
niaç samemu bezpiecznika, lecz
zwróciç si´ do ASO Alfa Romeo.
Przed przystàpieniem do wymia-
ny bezpiecznika nale˝y upewniç
si´ czy kluczyk wyj´ty jest z wy-
∏àcznika zap∏onu i/lub czy wszyst-
kie odbiorniki elektryczne sà
wy∏àczone.
UWAGA
Je˝eli bezpiecznik prze-
pali si´ ponownie, zwró-
ciç si´ do ASO Alfa Romeo.
UWAGA

210
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
DOST¢P DO BEZPIECZNIKÓWBezpieczniki w samochodzie pogrupowa-
ne sà w czterech skrzynkach bezpieczni-
ków, usytuowanych w desce rozdzielczej,
na biegunie dodatnim akumulatora, obok
akumulatora i wewnàtrz baga˝nika (po
stronie prawej).
Skrzynka bezpieczników
w desce rozdzielczej

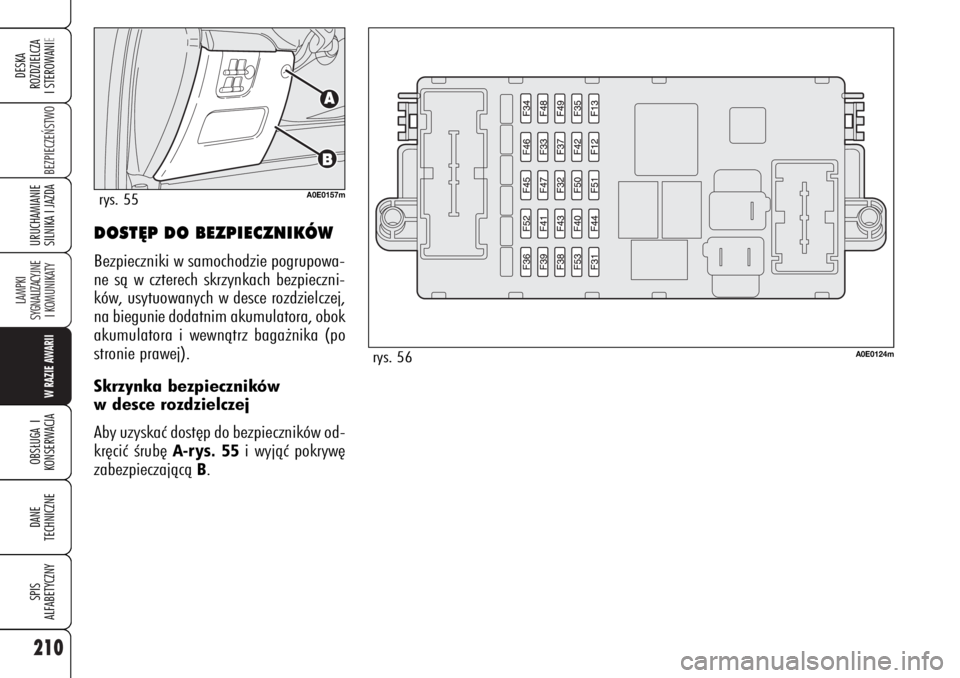

Aby uzyskaç dost´p do bezpieczników od-
kr´ciç Êrub´
A-rys. 55
i wyjàç pokryw´
zabezpieczajàcà
B.
A0E0157m
rys. 55
A0E0124m
rys. 56

211
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Skrzynka bezpieczników
na biegunie dodatnim
akumulatora

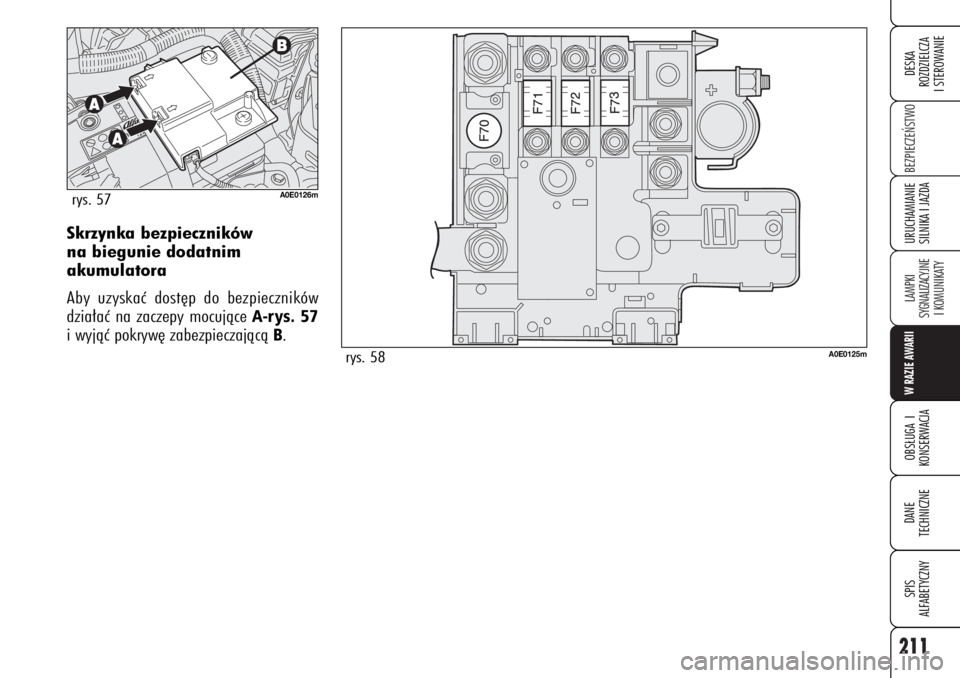

Aby uzyskaç dost´p do bezpieczników
dzia∏aç na zaczepy mocujàce
A-rys. 57
i wyjàç pokryw´ zabezpieczajàcà
B.A0E0126m
rys. 57
A0E0125m
rys. 58

212
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Skrzynka bezpieczników
obok akumulatora

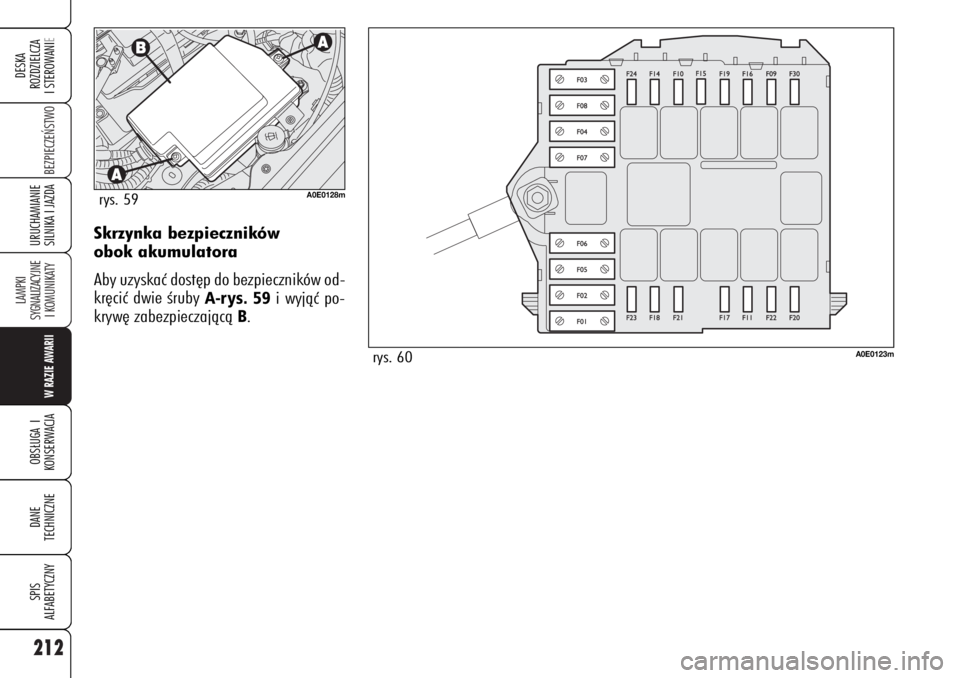

Aby uzyskaç dost´p do bezpieczników od-
kr´ciç dwie Êruby
A-rys. 59
i wyjàç po-
kryw´ zabezpieczajàcà
B.
A0E0128m
rys. 59
A0E0123m
rys. 60

213
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
Skrzynka bezpieczników
w baga˝niku (po stronie lewej)

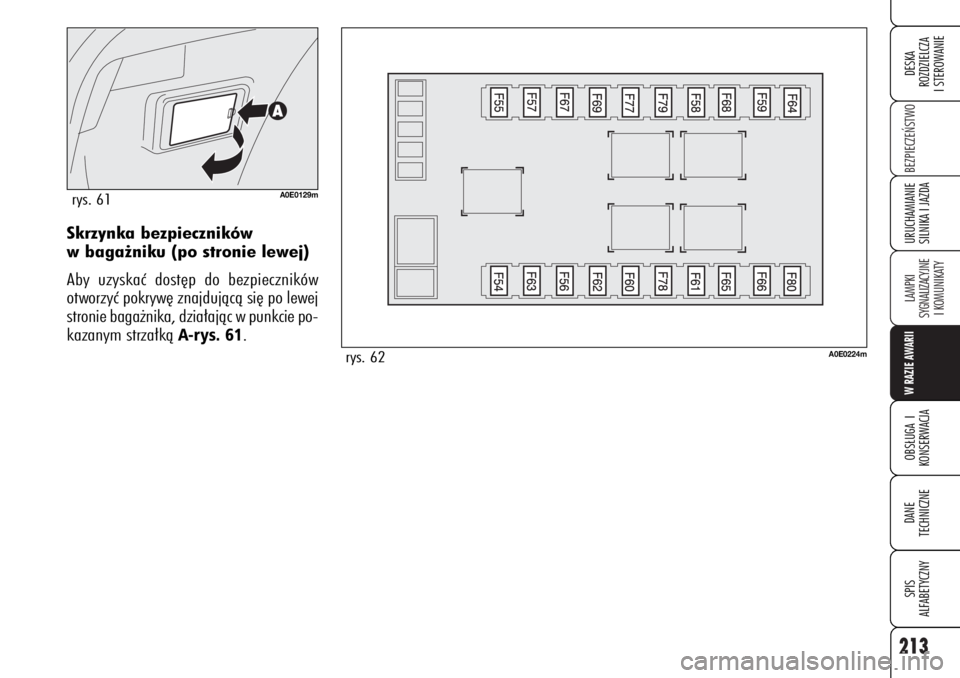

Aby uzyskaç dost´p do bezpieczników
otworzyç pokryw´ znajdujàcà si´ po lewej
stronie baga˝nika, dzia∏ajàc w punkcie po-
kazanym strza∏kà
A-rys. 61
.
A0E0129m
rys. 61
A0E0224m
rys. 62

214
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
ZBIORCZA TABELA BEZPIECZNIKÓWÂWIAT¸A BEZPIECZNIK AMPER RYSUNEKÂwiat∏o drogowe praweF14 10 60Âwiat∏o drogowe leweF15 10 60Âwiat∏o mijania praweF12 15 56Âwiat∏o mijania leweF13 15 56Przednie Êwiat∏a przeciwmgielneF30 15 60Tylne Êwiat∏a przeciwmgielneF35 7,5 56Trzecie Êwiat∏o stopF37 10 56Lampa sufitowa przednia/tylnaF39 10 56Lampa sufitowa przedniaF49 7,5 56KierunkowskazyF53 10 56Âwiat∏a awaryjneF53 10 56ODBIORNIKI BEZPIECZNIK AMPER RYSUNEKSkrzynka bezpieczników w komorze silnika F70 (MEGA-FUSE) 150 58Skrzynka bezpieczników w desce rozdzielczej F71 70 58Centralka ogrzewania paliwa (wersje diesel) F73 60 58Skrzynka bezpieczników w baga˝niku F01 (MAXI-FUSE) 70 60Skrzynka bezpieczników w desce rozdzielczej F01 (MAXI-FUSE) 70 60

215
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEKElektrowentylator klimatyzacji F02 (MAXI-FUSE) 40 60Elektryczna blokada kierownicy F03 (MAXI-FUSE) 20 60W´ze∏ hamulców (pompa) F04 (MAXI-FUSE) 40 60W´ze∏ hamulców (elektrozawór) F05 (MAXI-FUSE) 40 60Elektrowentylator ch∏odnicy (niska pr´dkoÊç) F06 (MAXI-FUSE) 40 60Elektrowentylator ch∏odnicy (wysoka pr´dkoÊç) F07 (MAXI-FUSE) 50 60Spryskiwacze reflektorów F09 20 60Sygna∏y dêwi´kowe F10 15 60Ró˝ne servizi poÊrednie wtrysku elektronicznego F11 15 60+
INT dla instalacji wtrysku elektronicznego F16 7,5 60
Servizi g∏ówne wtrysku elektronicznego F17 10 60W´ze∏ kontroli silnika F18 15 60Spr´˝arka klimatyzacji F19 7,5 60Ogrzewanie szyby przedniej F20 20 60Zasilanie pompy paliwa F21 20 60Cewka zap∏onowa/wtryskiwacze (wersje benzynowe) F22 15 60Servizi g∏ówne wtrysku elektronicznego (wersje diesel) F22 20 60Zasilanie radioodtwarzacza/System radionawigacji F23 15 60W´ze∏ Body Computer/Cewka spryskiwaczy reflektorów F31 7,5 56
W´ze∏ drzwi kierowcy/W´ze∏ drzwi pasa˝era/wy∏àcznik zap∏onu F32 15 56PodnoÊnik szyby tylny lewy F33 20 56PodnoÊnik szyby tylny prawy F34 20 56

216
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEKCzujnik obecnoÊci wody w filtrze oleju nap´dowego/przep∏ywomierz powietrza F35 7,5 56Wy∏àcznik Êwiate∏ stopu/zespó∏ wy∏àczników na tunelu Êrodkowym F35 7,5 56Cruise Control F35 7,5 56Czujnik AQS F35 7,5 56Zasilanie w´z∏a baga˝nika/w´ze∏ drzwi przednich F36 20 56W´ze∏ zestawu wskaêników F37 10 56
Centralka reflektorów przednich/Zasilanie centralki reflektorówo wy∏adowaniu gazowym (Bixenon) (gdzie przewidziano) F37 10 56Motoreduktor blokowania/odblokowania baga˝nika F38 15 56Gniazdko diagnostyczne systemu EBD F39 10 56Centralka systemu kontroli ciÊnienia w oponach F39 10 56Przystosowanie do telefonu komórkowego F39 10 56Centralka syreny alarmu (gdzie przewidziano) F39 10 56Klimatyzacja F39 10 56Ogrzewana szyba tylna F40 30 56Odmra˝anie dysz spryskiwaczy szyby przedniej/szyby tylnej F41 7,5 56Odmra˝anie lusterek wstecznych ogrzewanych F41 7,5 56
Zasilanie w´z∏a hamulców (ABS/VDC) - W´ze∏ Kàta Skr´tu - Czujnik odchylenia F42 7,5 56Wycieraczki/spryskiwacze szyby przedniej F43 30 56

217
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA217
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEKZapalniczka przednia na tunelu Êrodkowym F44 10 56Centralka dachu otwieranego (zas∏ona) F45 20 56Dach otwierany F46 20 56PodnoÊnik szyby przedni lewy F47 20 56
PodnoÊnik szyby przedni prawy/centralka sterujàca drzwi po stronie pasa˝era F48 30 56System nawigacji F49 7,5 56Centralka czujnika deszczu F49 7,5 56W´ze∏ kierownicy F49 7,5 56Dach otwierany F49 7,5 56Przyciski sterujàce w desce rozdzielczej F49 7,5 56Centralka alarmu obj´toÊciowego F49 7,5 56W´ze∏ czujników parkowania F49 7,5 56Zespó∏ sterowaƒ na tunelu Êrodkowym F49 7,5 56PodÊwietlenie sterowaƒ siedzeƒ przednich F49 7,5 56Servizi w szybie przedniej F49 7,5 56Przystosowanie do telefonu komórkowego F49 7,5 56Przycisk START/STOP F49 7,5 56Uk∏ad Air Bag F50 7,5 56Centralka systemu kontroli ciÊnienia w oponach F51 7,5 56

218
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEKUk∏ad przystosowania radioodtwarzacza F51 7,5 56Wycieraczka/spryskiwacz szyby tylnej F52 15 56Zapalniczka tylna F52 15 56W´ze∏ zestawu wskaêników F53 10 56Wzmacniacz radioodtwarzacza z DSP F54 30 62Ruch siedzenia przedniego lewego F56 25 62Ogrzewanie siedzenia przedniego lewego F57 7,5 62Ruch siedzenia przedniego prawego F60 25 62Wzmacniacz na pó∏ce tylnej F61 15 62Ogrzewanie siedzenia przedniego prawego F67 7,5 62Wolny F58
–
62
Wolny F59
–
62
Wolny F62
–
62
Wolny F63
–
62
Wolny F64
–
62
Wolny F66
–
62
Wolny F68
–
62
Wolny F69
–
62
Wolny F77
–
62
Wolny F78
–
62
Wolny F79
–
62
Wolny F80
–
62
