Opisana procedura do∏a-
dowania akumulatora podana jest wy-
∏àcznie w celu informacyjnym. Aby wyko-
naç tà operacj´ zaleca si´ zwróciç si´ do
ASO Alfa Romeo.
Zaleca si´ do∏adowaç akumulator wolno
pràdem o niskim nat´˝eniu przez oko∏o 24
godziny. Do∏adowanie akumulatora przez
d∏u˝szy czas mo˝e spowodowaç jego
uszkodzenie.Aby do∏adowaç akumulator, wykonaç co
nast´puje:
❒
od∏àczyç zacisk od bieguna ujemnego
(–) akumulatora;
❒
po∏àczyç zaciski biegunów akumula-
tora z przewodami prostownika, prze-
strzegajàc biegunowoÊci;
❒
w∏àczyç prostownik;
❒
po zakoƒczeniu do∏adowania wy∏àczyç
prostownik, przed od∏àczeniem go od
akumulatora;
❒
po∏àczyç zacisk z biegunem ujemnym
(–) akumulatora.
Elektrolit w akumulato-
rze powoduje korozj´ i
jest ˝ràcy, unikaç kontaktu elek-
trolitu ze skórà i oczami. Do∏ado-
wanie akumulatora powinno byç
wykonane w pomieszczeniu wie-
trzonym, z dala od otwartego
ognia i êróde∏ iskrzenia: niebez-
pieczeƒstwo wybuchu i po˝aru.
UWAGA
Nie do∏adowaç akumu-
latora zamarzni´tego;
nale˝y go najpierw odmroziç aby
uniknàç ryzyka wybuchu. Je˝eli
akumulator zamarz∏, przed do-
∏adowaniem powinien zostaç
sprawdzony przez specjalist´,
czy jego elementy wewn´trzne
nie sà uszkodzone oraz czy nie
jest p´kni´ta obudowa, z ryzy-
kiem wycieku elektrolitu, który
jest ˝ràcy i powoduje korozj´.
UWAGA

220
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA220
PODNOÂNIKIEM
SAMOCHODOWYMPatrz opis w rozdziale „Wymiana ko∏a“.
PODNOSZENIE
SAMOCHODUPRZY POMOCY PODNOÂNIKA
KOLUMNOWEGONie podnosiç nigdy samochodu z przodu,
ale wy∏àcznie z boku, po ustawieniu koƒ-
cówek ramion podnoÊnika kolumnowego
lub uniwersalnego, w miejscach pokaza-
nych na
rys. 63
. Aby podnieÊç samochód
zwróciç si´ do ASO Alfa Romeo.
A0E0195m
rys. 63

221
BEZPIECZE¡STWO LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA221
HOLOWANIE
SAMOCHODUUchwyt do holowania, dostarczony jest w
wyposa˝eniu samochodu i umieszczony w
pojemniku w zestawie Fix & Go automatic.
A0E0111m
rys. 64MONTA˚ UCHWYTU
DO HOLOWANIAPrzód
Wykonaç co nast´puje:❒
wyjàç uchwyt
A-rys. 64
z pojemnika
z zestawu Fix & Go automatic.
OSTRZE˚ENIA PRZY
HOLOWANIU SAMOCHODUAby nie uszkodziç samochodu nale˝y
holowaç go wy∏àcznie jednym n ni˝ej
podanych sposobów:❒
z ko∏ami przednimi podniesionymi i
tylnymi opartymi na specjalnym
wózku;
❒
z ko∏ami tylnymi podniesionymi i
przednimi opartymi na specjalnym
wózku;
❒
za∏adowanym na Êrodku platformy
pomocy drogowej z czterema ko∏ami
na platformie.

222
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA222
Podczas holowania sa-
mochodu nie uruchamiaç
silnika.
UWAGA
Przed wkr´ceniem uchwy-
tu oczyÊciç dok∏adnie od-
powiednie gwintowane gniazdo.
Przed rozpocz´ciem holowania sa-
mochodu sprawdziç równie˝ czy
uchwyt zosta∏ dokr´cony do opo-
ru w gwintowanym gnieêdzie.
UWAGA
Przed rozpocz´ciem ho-
lowania samochodu wy-
∏àczyç blokad´ kierownicy (patrz
„Wy∏àcznik zap∏onu“ w rozdzia-
le „Deska rozdzielcza i sterowa-
nie“). Podczas holowania samo-
chodu, nale˝y pami´taç, ˝e wspo-
maganie hamulców oraz wspo-
maganie kierownicy nie dzia∏a i
nale˝y u˝yç wi´kszej si∏y przy na-
cisku na peda∏ hamulca lub przy
obrocie ko∏em kierownicy. Nie
u˝ywaç linek elastycznych do ho-
lowania samochodu, aby uniknàç
szarpni´ç i ewentualnego p´k-
ni´cia linki. W czasie holowania
sprawdzaç czy mocowanie zacze-
pów w samochodzie nie uszkodzi
komponentów stykajàcych si´.
Przy holowaniu obligatoryjnie
przestrzegaç przepisy ruchu dro-
gowego dotyczàcych zarówno
haka holowniczego jak i zacho-
wania si´ na drodze.
UWAGA
Ty ∏
Uchwyt holowniczy
A-rys. 66
w zderza-
ku tylnym jest na sta∏e.
A0E0176m
rys. 66
❒
wyjàç korek
A-rys. 65
mocowany na
wcisk w zderzaku przednim. Dla wy-
konania tej operacji w przypadku u˝y-
cia Êrubokr´ta znajdujàcego si´ na
wyposa˝eniu samochodu B-rys. 64
,
nale˝y zabezpieczyç koƒcówk´ Êru-
bokr´ta mi´kkà szmatkà, aby unik-
nàç ewentualnego uszkodzenia nad-
wozia samochodu.
❒
wkr´ciç do oporu uchwyt w gwintowa-
ne gniazdo.
A0E0230m
rys. 65

223
BEZPIECZE¡STWOLAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
O O
B B
S S
¸ ¸
U U
G G
A A

I I

K K
O O
N N
S S
E E
R R
W W
A A
C C
J J
A A
PRZEGLÑDY OKRESOWE ............................................ 224
WYKAZ CZYNNOÂCI PRZEGLÑDÓW OKRESOWYCH ........ 225
KONTROLE OKRESOWE ............................................ 227
U˚YWANIE SAMOCHODU W TRUDNYCH WARUNKACH .. 227
SPRAWDZENIE POZIOMÓW ...................................... 228
FILTR POWIETRZA/FILTR PRZECIWPY¸OWY.................. 236
FILTR OLEJU NAP¢DOWEGO ...................................... 236
AKUMULATOR .......................................................... 237
KO¸A I OPONY ........................................................ 241
PRZEWODY GUMOWE .............................................. 243
WYCIERACZKI SZYBY PRZEDNIEJ ................................ 243
NADWOZIE .............................................................. 245
WN¢TRZE ................................................................ 247

224
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
OBS¸UGA OKRESOWAW∏aÊciwie wykonana obs∏uga samocho-
du jest czynnikiem gwarantujàcym d∏ugà
˝ywotnoÊç w optymalnym stanie.
Dlatego Alfa Romeo przewidzia∏a cykl kon-
troli i interwencji obs∏ugowych co 30.000
kilometrów.OSTRZE˚ENIE
Przy 2000 km jakie po-
zosta∏y do obs∏ugi na wyÊwietlaczu poka-
zywany jest komunikat.
Obs∏uga okresowa nie wyczerpuje jednak-
˝e kompletnie wszystkich wymagaƒ sta-
wianych samochodowi: tak˝e w okresie
poprzedzajàcym pierwszy przeglàd przy
30.000 km i kolejnymi, pomi´dzy nimi jak
i innymi, nale˝y zawsze zwróciç szczegól-
nà uwag´ jak na przyk∏ad: na systema-
tycznà kontrol´ z ewentualnym uzupe∏-
nieniem poziomów p∏ynów, ciÊnienia w
oponach itd.
OSTRZE˚ENIE
Przeglàdy okresowe prze-
pisane sà przez producenta. Brak wyko-
nania ich spowoduje utrat´ gwarancji.
Us∏ug´ Obs∏ugi okresowej wykonujà
wszystkie ASO Alfa Romeo w przewidzia-
nych okresach.
Je˝eli podczas wykonywanej interwencji,
poza przewidzianymi operacjami, wystà-
pi koniecznoÊç dodatkowych wymian lub
napraw, mogà byç wykonane tylko za zgo-
dà u˝ytkownika.
OSTRZE˚ENIE
Zaleca si´ natychmiast
sygnalizowaç do ASO Alfa Romeo o ewen-
tualnych ma∏ych uszkodzeniach w funk-
cjonowaniu, bez czekania do nast´pnego
przeglàdu.
Je˝eli samochód u˝ywany jest cz´sto do
holowania przyczepy, to nale˝y zmniej-
szyç okres pomi´dzy obs∏ugami okreso-
wymi i innymi.

225
BEZPIECZE¡STWOLAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
30 60 90 120 150 180●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●
●●
●●
WYKAZ CZYNNOÂCI PRZEGLÑDÓW OKRESOWYCH
Tysiàce km
Sprawdziç stan / zu˝ycie opon i ewentualnie wyregulowaç ciÊnienie
Sprawdziç dzia∏anie Êwiate∏ (reflektorów, kierunkowskazów, awaryjnych,
oÊwietlenia baga˝nika, oÊwietlenia kabiny, oÊwietlenia schowka, lampki sygnalizacyjne w zestawie wskaêników, itp.)
Sprawdziç dzia∏anie wycieraczek szyb / spryskiwaczy szyb i ewentualnie wyregulowaç spryskiwacze
Sprawdziç ustawienie / zu˝ycie piór wycieraczek szyby przedniej / szyby tylnej
Sprawdziç stan / zu˝ycie ok∏adzin klocków hamulców tarczowychprzednich i funkcjonowanie sygnalizatora ich zu˝yciaSprawdziç stan zu˝ycia ok∏adzin klocków hamulców tarczowych tylnych
Sprawdziç wzrokowo stan: zewn´trzny nadwozia,
zabezpieczenia spodu nadwozia, odcinków sztywnych i gi´tkich
przewodów (wydechowych, zasilania paliwem, hamulcowych), elementów gumowych (os∏ony, tuleje itp.)
Sprawdziç stan czystoÊci zamka pokrywy silnika i pokrywy baga˝nika, wyczyÊciç i nasmarowaç zespó∏ dêwigni
Sprawdziç i ewentualnie uzupe∏niç poziom p∏ynów
(uk∏adu hamulcowego / sprz´g∏a, uk∏adu wspomagania przek∏adni kierowniczej, spryskiwaczy szyb, akumulatora, ch∏odzenia silnika itp.)Sprawdziç i ewentualnie wyregulowaç skok dêwigni hamulca r´cznego
Sprawdziç wzrokowo stan paska / pasków nap´du urzàdzeƒ pomocniczych
Sprawdziç wzrokowo stan paska / pasków nap´du urzàdzeƒ pomocniczych (wersja 1.8)
Sprawdziç wzrokowo stan paska z´batego nap´du rozrzàdu (wersja 1.8)

226
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA226
Tysiàce km
Sprawdziç i ewentualnie wyregulowaç luz popychaczy (wersja 1.9 JTD
M8v)
Sprawdziç i ewentualnie wyregulowaç luz popychaczy (wersja 1.8)Sprawdziç emisj´ spalin (wersje benzynowe)Sprawdziç emisj´ spalin / dymienie (wersje diesel)
Sprawdziç uk∏ad zapobiegajàcy ulatnianiu si´ par paliwa (wersje benzynowe)
Sprawdziç dzia∏anie systemów kontroli silnika (poprzez gniazdko diagnostyczne)Wymieniç pasek / paski nap´du urzàdzeƒ pomocniczychWymieniç pasek / paski nap´du urzàdzeƒ pomocniczych (wersja 1.8)Wymieniç pasek z´baty nap´du rozrzàdu (wersja 1.8) (*)Wymieniç pasek z´baty nap´du rozrzàdu (wersje diesel) (*)Wymieniç Êwiece zap∏onowe (wersje benzynowe z wyjàtkiem 1.8)Wymieniç Êwiece zap∏onowe (wersja 1.8)Wymieniç filtr paliwa (wersje diesel)Wymieniç wk∏ad filtra powietrza (wersje benzynowe)Wymieniç wk∏ad filtra powietrza (wersje diesel)Wymieniç olej w przek∏adni nap´du przedniego (wersje 3.2 JTS)
Wymieniç olej silnikowy i filtr oleju (wersje benzynowe)(lub co 24 miesiàce)
Wymieniç olej silnikowy i filtr oleju (wersje diesel) (**)(lub co 24 miesiàce).Wymieniç p∏yn hamulcowy (lub co 24 miesiàce)Wymieniç filtr przeciwpy∏owy (lub co 24 miesiàce)
30 60 90 120 150 180
●●●
●
●●●●●●
●●●●●●
●●
●●●●●●
●
●
●
●
●
●●●
●●●
●●●
●●●●●●
●
●●●●●●
(●)(
●)(
●)(
●)(
●)(
●)
●●●
●●●●●●
(*) Niezale˝nie od przebiegu kilometrów, pasek nap´du rozrzàdu powinien byç wymieniany co 4 lata w przypadku u˝ywania samochodu w szczególnie
trudnych warunkach (niskie temperatury, jazda w mieÊcie, du˝e odleg∏oÊci z na niskich obrotach) lub pomimo wszystko co 5 lat.
(**) Rzeczywisty okres wymiany oleju silnikowego i filtra oleju zale˝y od warunków u˝ytkowania samochodu i jest sygnalizowany przez zapalenie si´
lampki sygnalizacyjnej lub ukazanie si´ komunikatu (gdzie przewidziano) w zestawie wskaêników.

227
BEZPIECZE¡STWOLAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
U˚YWANIE
SAMOCHODU
W TRUDNYCH
WARUNKACHW przypadku, gdy samochód u˝ywany
jest w szczególnie trudnych warunkach,
takich jak:❒
holowanie przyczepy lub przyczepy
campingowej;
❒
na drogach zakurzonych;
❒
cz´sto na krótkich trasach (7-8 km) i
przy temperaturze zewn´trznej poni-
˝ej zera;
❒
silniku cz´sto pracujàcym na biegu ja-
∏owym lub jeêdzie na d∏ugich dystan-
sach z ma∏ymi pr´dkoÊciami (np. do-
stawa drzwi do drzwi) lub w przypad-
ku d∏u˝szego postoju samochodu;
❒
jazda w mieÊcie;
koniecznie wykonywaç poni˝sze weryfika-
cje cz´Êciej ni˝ podano w „Wykazie czyn-
noÊci przeglàdów okresowych”:
❒
sprawdziç stan i zu˝ycie klocków ha-
mulców tarczowych przednich;
❒
sprawdziç stan czystoÊci zamka pokry-
wy komory silnika i pokrywy baga˝-
nika, wyczyÊciç i nasmarowaç zespó∏
dêwigni;
❒
sprawdziç wzrokowo stan: silnika,
skrzyni biegów, przeniesienia nap´du,
odcinków sztywnych i gi´tkich przewo-
dów (wydechowych - zasilania pali-
wem - hamulcowych), elementów gu-
mowych (os∏ony - tuleje itd.);
❒
sprawdziç stan na∏adowania i poziom
elektrolitu w akumulatorze;
❒
sprawdziç wzrokowo stan paska nap´-
du urzàdzeƒ pomocniczych;
❒
sprawdziç i ewentualnie wymieniç olej
silnikowy i filtr oleju silnikowego;
❒
sprawdziç i ewentualnie wymieniç filtr
przeciwpy∏owy;
❒
sprawdziç i ewentualnie wymieniç filtr
powietrza.
KONTROLE
OKRESOWECo 1.000 km lub przed d∏ugà podró˝à
sprawdziç i ewentualnie uzupe∏niç: ❒
poziom p∏ynu ch∏odzàcego silnik;
❒
poziom p∏ynu hamulcowego;
❒
poziom p∏ynu do spryskiwaczy szyb;
❒
ciÊnienie i stan opon;
❒
funkcjonowanie Êwiate∏ (reflektorów,
kierunkowskazów, awaryjnych, itd.);
❒
funkcjonowanie wycieraczek/ spryski-
waczy i ustawienie/ zu˝ycie piór wy-
cieraczek szyby przedniej/ szyby tylnej;
Co 3.000 km sprawdziç i ewentualnie uzu-
pe∏niç: poziom oleju w silniku.
Zaleca si´ u˝ywanie produktów
FL Sele-
nia
, stworzonych i realizowanych specjal-
nie dla samochodów Alfa Romeo (patrz ta-
bela „PojemnoÊci” w rozdziale „Dane
techniczne”).

228
BEZPIECZE¡STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARIIOBS¸UGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNYDESKA
ROZDZIELCZA
I STEROWANIEURUCHAMIANIE
SILNIKA I JAZDA
SPRAWDZANIE
POZIOMÓWWymagane iloÊci p∏ynów eksploatacyjnych
do wymiany podano w rozdziale Dane
techniczne.1.
Olej silnikowy -
2.
Akumulator -
3.
P∏yn
hamulcowy -
4.
P∏yn do spryskiwaczy szy-
by przedniej - 5.
P∏yn ch∏odzàcy silnik -
6.
P∏yn uk∏adu wspomagania kierownicy.

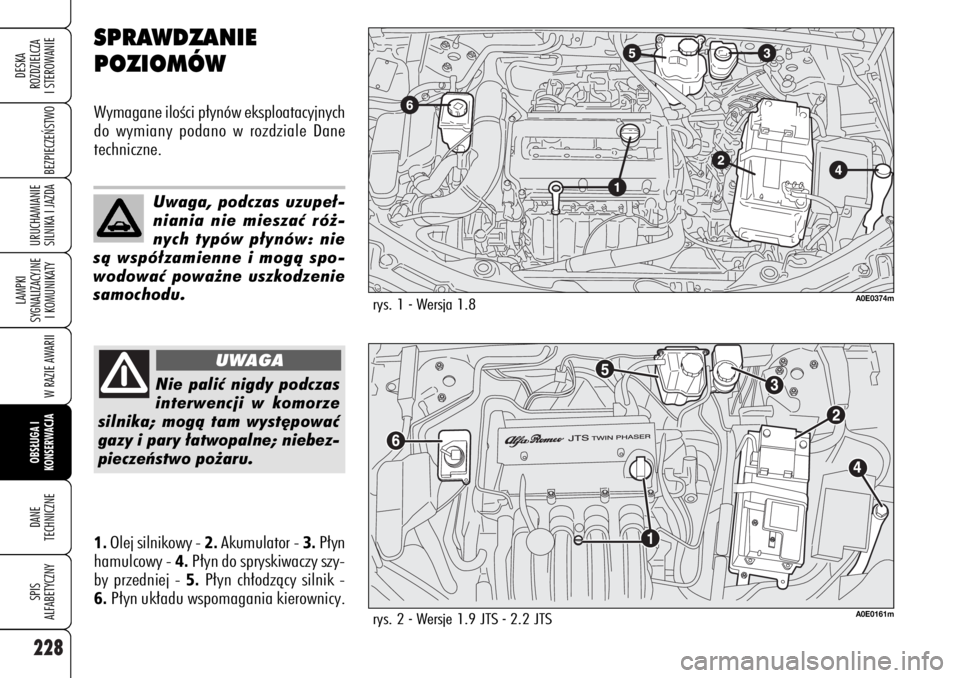

rys. 2 - Wersje 1.9 JTS - 2.2 JTS
A0E0161m
Nie paliç nigdy podczas
interwencji w komorze
silnika; mogà tam wyst´powaç
gazy i pary ∏atwopalne; niebez-
pieczeƒstwo po˝aru.
UWAGA
Uwaga, podczas uzupe∏-
niania nie mieszaç ró˝-
nych typów p∏ynów: nie
sà wspó∏zamienne i mogà spo-
wodowaç powa˝ne uszkodzenie
samochodu.
A0E0374m
rys. 1 - Wersja 1.8
