Alfa Romeo 159 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

250
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

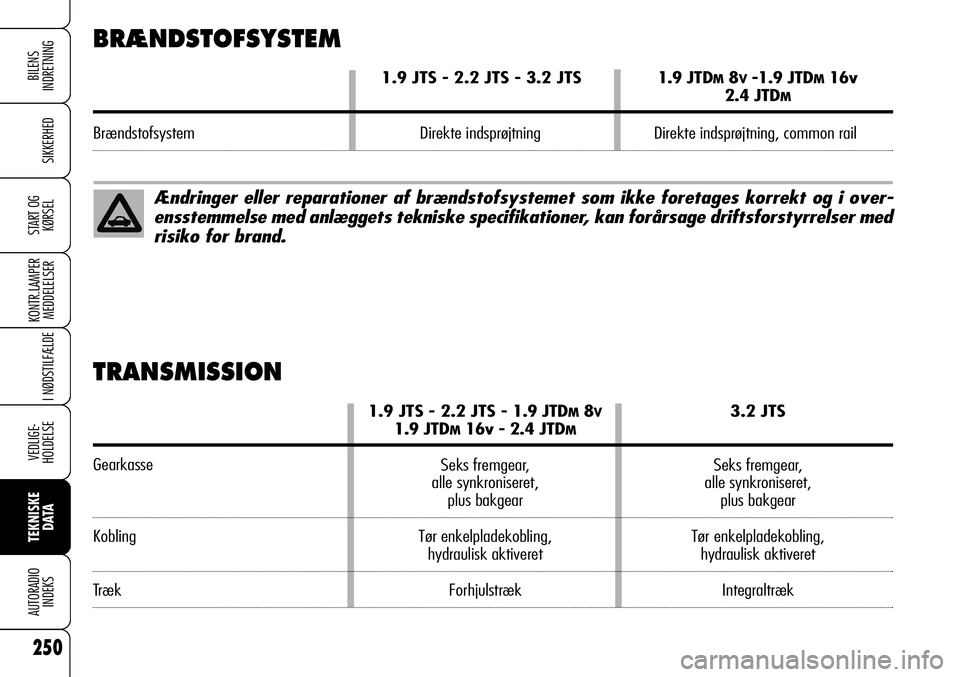

BRÆNDSTOFSYSTEM
1.9 JTS - 2.2 JTS - 3.2 JTS1.9 JTDM8V-1.9 JTDM16v
2.4 JTDM
Brændstofsystem Direkte indsprøjtning Direkte indsprøjtning, common rail
Ændringer eller reparationer af brændstofsystemet som ikke foretages korrekt og i over-
ensstemmelse med anlæggets tekniske specifikationer, kan forårsage driftsforstyrrelser med
risiko for brand.
TRANSMISSION
Gearkasse
Kobling
Træk1.9 JTS - 2.2 JTS - 1.9 JTD
M8V
1.9 JTDM16v - 2.4 JTDM
Seks fremgear,
alle synkroniseret,
plus bakgear
Tør enkelpladekobling,
hydraulisk aktiveret
Forhjulstræk3.2 JTS
Seks fremgear,
alle synkroniseret,
plus bakgear
Tør enkelpladekobling,
hydraulisk aktiveret
Integraltræk

251
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING1.9 JTS - 2.2 JTS - 1.9 JTDM8v 3.2 JTS - 2.4 JTDM
1.9 JTDM16v

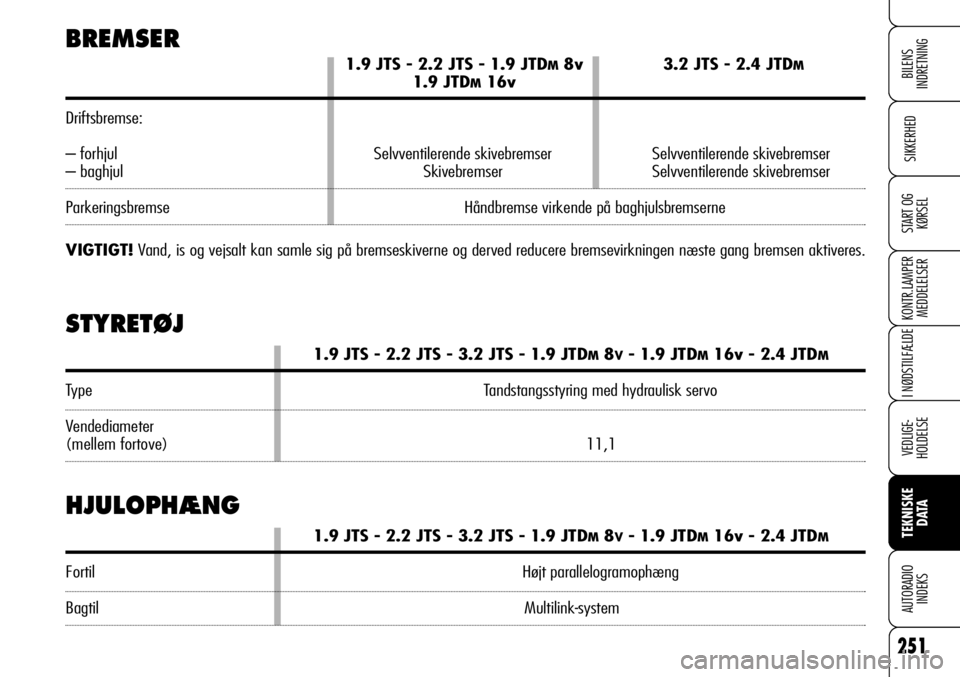

Driftsbremse:
– forhjul Selvventilerende skivebremser Selvventilerende skivebremser
– baghjul Skivebremser Selvventilerende skivebremser
Parkeringsbremse Håndbremse virkende på baghjulsbremserne
VIGTIGT!Vand, is og vejsalt kan samle sig på bremseskiverne og derved reducere bremsevirkningen næste gang bremsen aktiveres.
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Type Tandstangsstyring med hydraulisk servo
Vendediameter
(mellem fortove) 11,1
BREMSER
STYRETØJ
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Fortil Højt parallelogramophæng
Bagtil Multilink-system
HJULOPHÆNG

HVAD BETYDER KODEN
PÅ DÆKKET, fig. 5
Eksempel: 205/55 R 16 91 V
205= nominel bredde (S, afstand i
mm mellem siderne)
55= forhold mellem højde og bred-
de (H/S) i procent
R= radialdæk
16= fælgdiameter (Ø) i tommer
91= belastningsindeks (bæreevne)
V= hastighedsindeks.Belastningsindeks (bæreevne)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103
= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kg

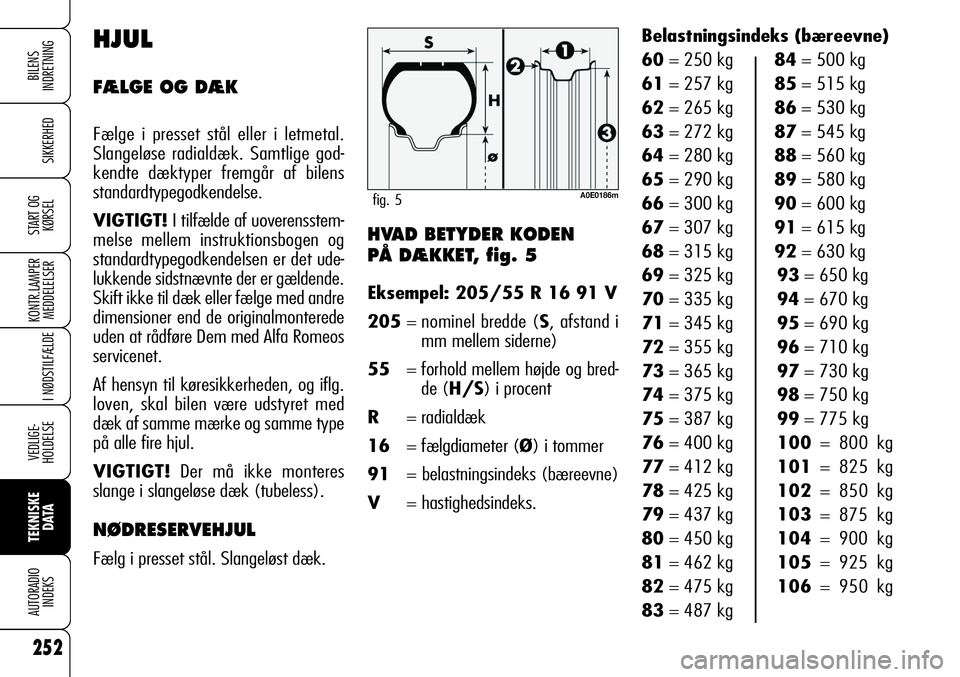

HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Samtlige god-
kendte dæktyper fremgår af bilens
standardtypegodkendelse.
VIGTIGT!I tilfælde af uoverensstem-
melse mellem instruktionsbogen og
standardtypegodkendelsen er det ude-
lukkende sidstnævnte der er gældende.
Skift ikke til dæk eller fælge med andre
dimensioner end de originalmonterede
uden at rådføre Dem med Alfa Romeos
servicenet.
Af hensyn til køresikkerheden, og iflg.
loven, skal bilen være udstyret med
dæk af samme mærke og samme type
på alle fire hjul.
VIGTIGT!Der må ikke monteres
slange i slangeløse dæk (tubeless).
NØDRESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
252
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0186mfig. 5

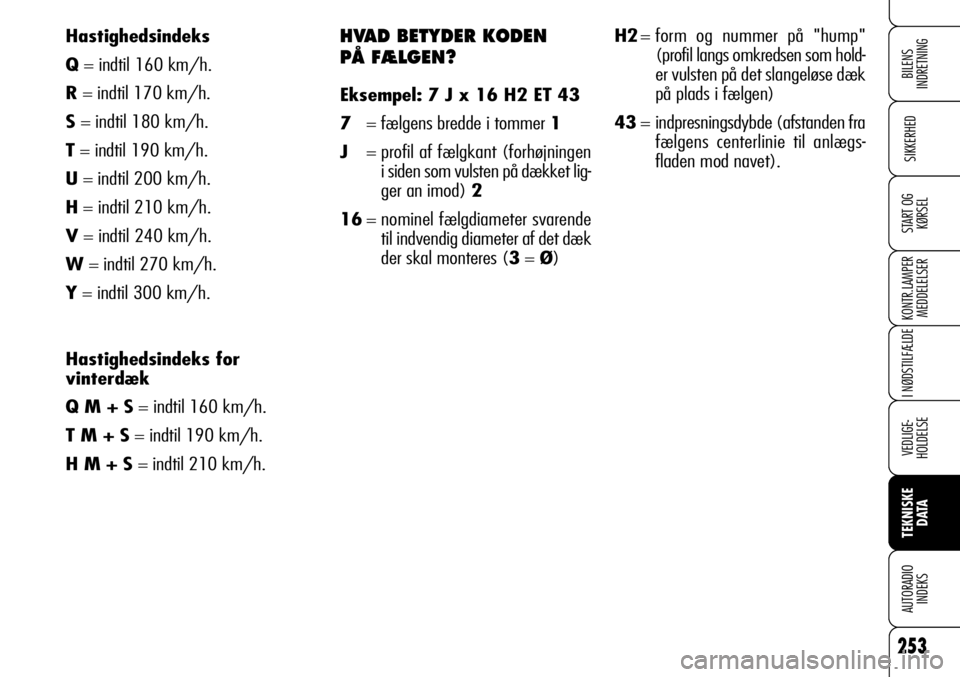

HVAD BETYDER KODEN
PÅ FÆLGEN?
Eksempel: 7 J x 16 H2 ET 43
7= fælgens bredde i tommer 1
J= profil af fælgkant (forhøjningen
i siden som vulsten på dækket lig-
ger an imod) 2
16= nominel fælgdiameter svarende
til indvendig diameter af det dæk
der skal monteres (3= Ø)H2= form og nummer på "hump"
(profil langs omkredsen som hold-
er vulsten på det slangeløse dæk
på plads i fælgen)
43= indpresningsdybde (afstanden fra
fælgens centerlinie til anlægs-
fladen mod navet). Hastighedsindeks
Q= indtil 160 km/h.
R= indtil 170 km/h.
S= indtil 180 km/h.
T= indtil 190 km/h.
U= indtil 200 km/h.
H= indtil 210 km/h.
V= indtil 240 km/h.
W= indtil 270 km/h.
Y= indtil 300 km/h.
Hastighedsindeks for
vinterdæk
Q M + S= indtil 160 km/h.
T M + S= indtil 190 km/h.
H M + S= indtil 210 km/h.
253
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

fælg
dæk
fælg
dæk
fælg
dæk
fælg
dæk
fælg
dæk
fælg
dæk
VIGTIGT!Det anbefales at benytte vinterdæk med hastighedsindeks H.
På dæk type 225/50R17" kan der kun monteres snekæder af "edderkoptypen".
Dæk type 235/45 R18" kan ikke udstyres med snekæder da disse vil støde mod skær-
men.
4,00B x17"
T125/80 R17

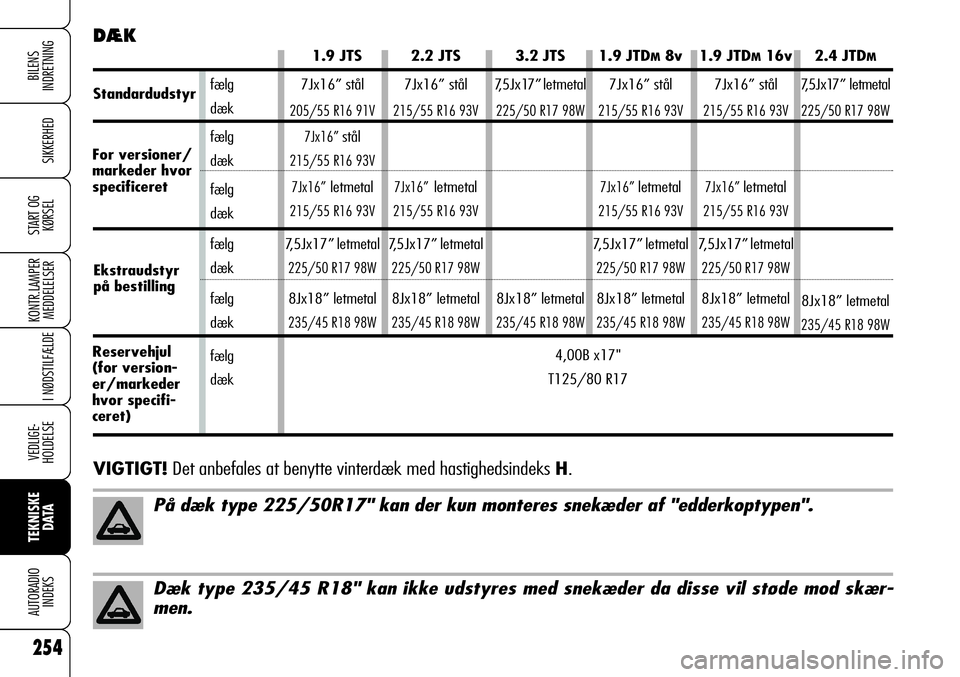

DÆK
254
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
1.9 JTS
7Jx16” stål
205/55 R16 91V
7Jx16”
stål
215/55 R16 93V
7Jx16”
letmetal
215/55 R16 93V
7,5Jx17” letmetal
225/50 R17 98W
8Jx18” letmetal
235/45 R18 98W
2.2 JTS
7Jx16” stål
215/55 R16 93V
7Jx16”
letmetal
215/55 R16 93V
7,5Jx17” letmetal
225/50 R17 98W
8Jx18” letmetal
235/45 R18 98W
3.2 JTS
7,5Jx17” letmetal
225/50 R17 98W
8Jx18” letmetal
235/45 R18 98W
1.9 JTDM8v
7Jx16” stål
215/55 R16 93V
7Jx16”
letmetal
215/55 R16 93V
7,5Jx17” letmetal
225/50 R17 98W
8Jx18” letmetal
235/45 R18 98W
1.9 JTDM16v
7Jx16” stål
215/55 R16 93V
7Jx16”
letmetal
215/55 R16 93V
7,5Jx17” letmetal
225/50 R17 98W
8Jx18” letmetal
235/45 R18 98W
2.4 JTDM
7,5Jx17” letmetal
225/50 R17 98W
8Jx18” letmetal
235/45 R18 98W
Standardudstyr
For versioner/
markeder hvor
specificeret
Ekstraudstyr
på bestilling
Reservehjul
(for version-
er/markeder
hvor specifi-
ceret)

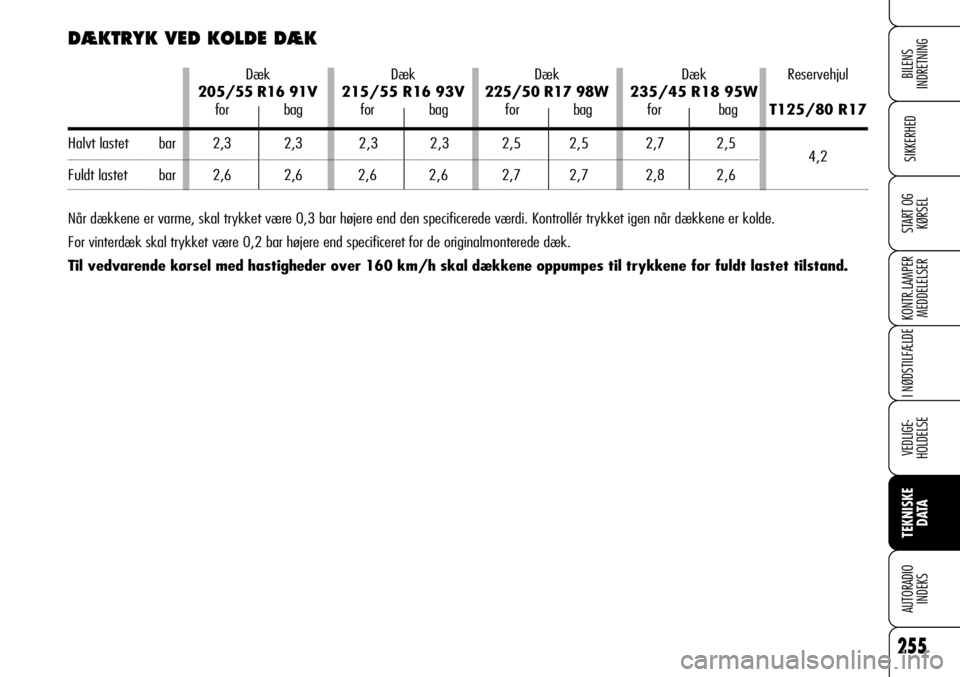

DÆKTRYK VED KOLDE DÆK
Når dækkene er varme, skal trykket være 0,3 bar højere end den specificerede værdi. Kontrollér trykket igen når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end specificeret for de originalmonterede dæk.
Til vedvarende kørsel med hastigheder over 160 km/h skal dækkene oppumpes til trykkene for fuldt lastet tilstand.
Halvt lastet bar
Fuldt lastet barReservehjul
T125/80 R17
4,2
255
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNINGDæk
215/55 R16 93V
for bag
2,3 2,3
2,6 2,6 Dæk
205/55 R16 91V
for bag
2,3 2,3
2,6 2,6Dæk
225/50 R17 98W
for bag
2,5 2,5
2,7 2,7Dæk
235/45 R18 95W
for bag
2,7 2,5
2,8 2,6

– camber
Forhjul: – caster
– halv spidsning
(spidning pr. hjul)
– camber
Baghjul:
– halv spidsning
(spidning pr. hjul)
256
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

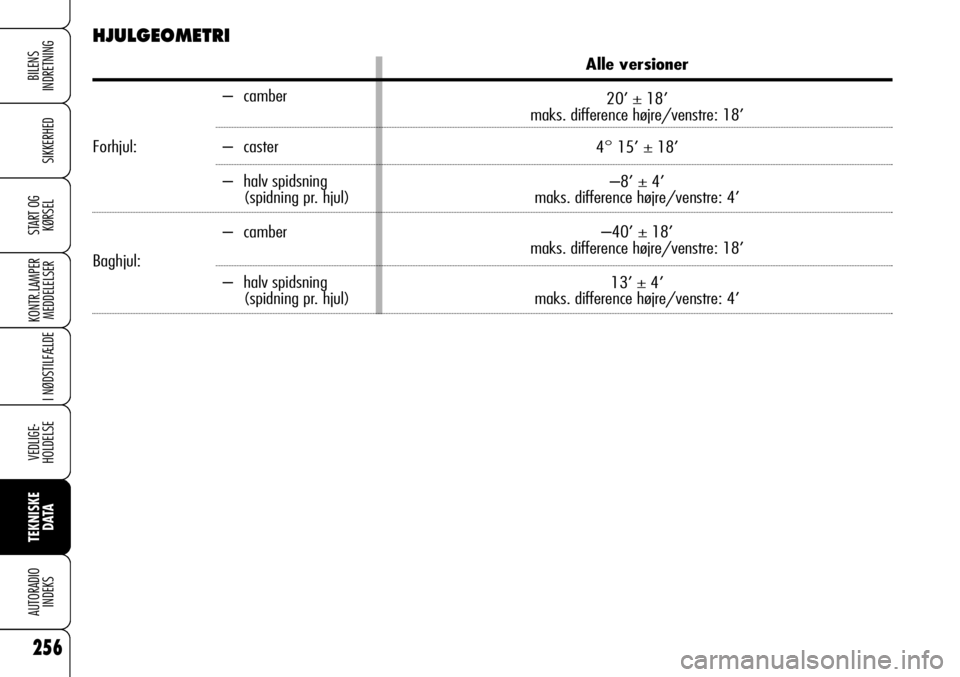

HJULGEOMETRI
Alle versioner
20’ ± 18’
maks. difference højre/venstre: 18’
4° 15’ ± 18’
–8’ ± 4’
maks. difference højre/venstre: 4’
–40’ ± 18’
maks. difference højre/venstre: 18’
13’ ± 4’
maks. difference højre/venstre: 4’

257
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
Versioner A B C D E F G H
1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

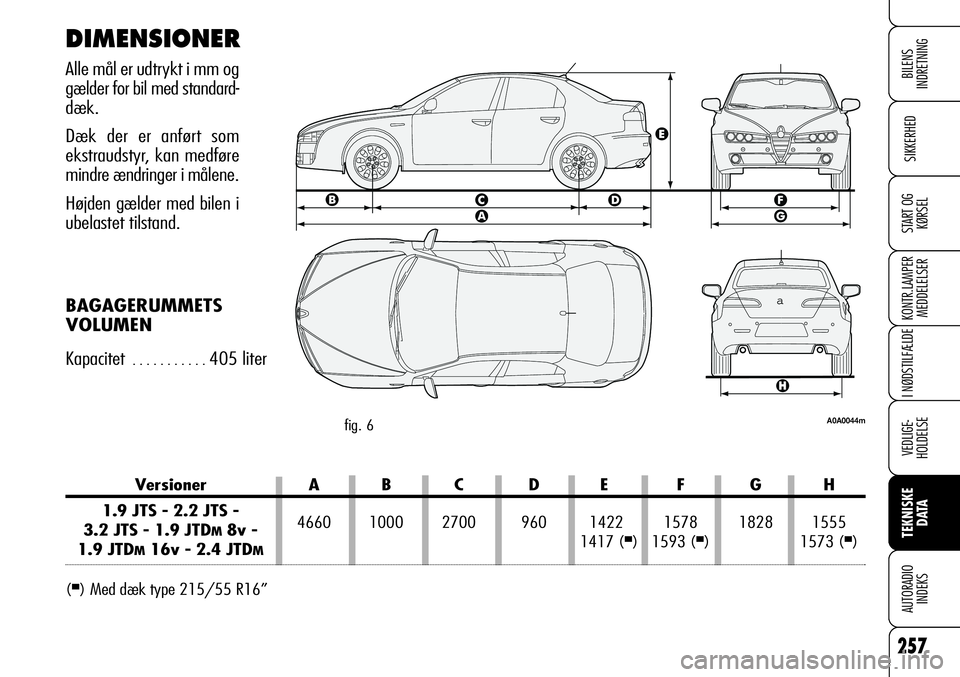

DIMENSIONER
a
Alle mål er udtrykt i mm og
gælder for bil med standard-
dæk.
Dæk der er anført som
ekstraudstyr, kan medføre
mindre ændringer i målene.
Højden gælder med bilen i
ubelastet tilstand.
BAGAGERUMMETS
VOLUMEN
Kapacitet
. . . . . . . . . . .405 liter
A0A0044mfig. 6
(■) Med dæk type 215/55 R16”

258
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

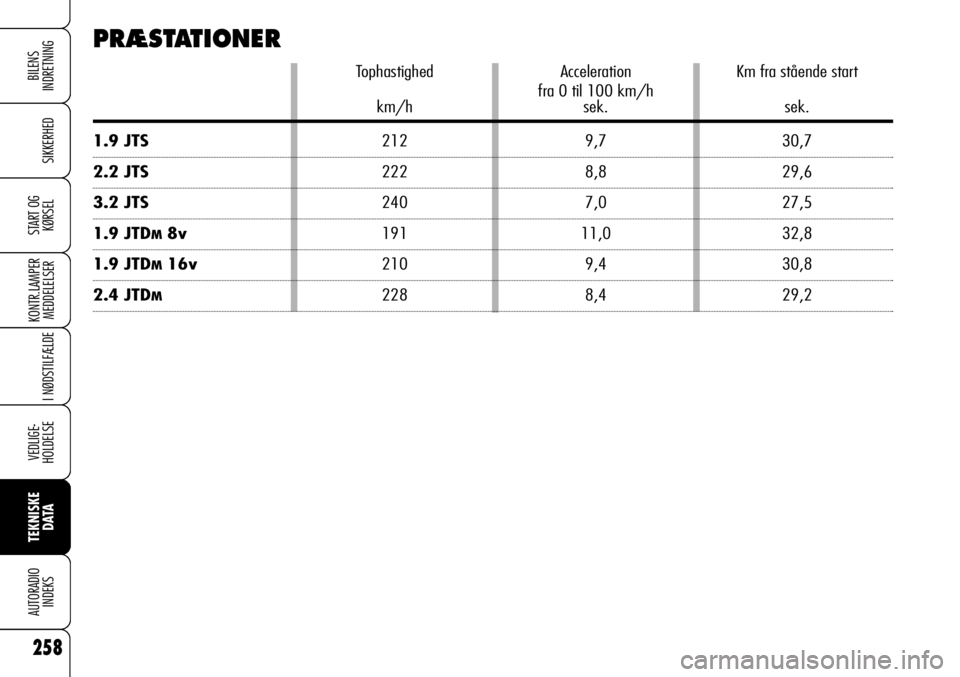

PRÆSTATIONER
Tophastighed Acceleration Km fra stående start
fra 0 til 100 km/h
km/h sek. sek.
1.9 JTS212 9,7 30,7
2.2 JTS222 8,8 29,6
3.2 JTS240 7,0 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM228 8,4 29,2

259
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE
DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING2.2 JTS
1490
1200
1100
2010
520
1500
70
80
3.2 JTS
1740
1300
1100
2260
520
1800
70
80
1.9 JTDM8v
1525
1200
1100
2045
520
1500
70
80
1.9 JTDM16v
1535
1200
1100
2055
520
1500
70
80
2.4 JTDM
1630
1300
1100
2150
520
1500
70
80
1.9 JTS
1480
1200
1100
2000
520
1500
70
80

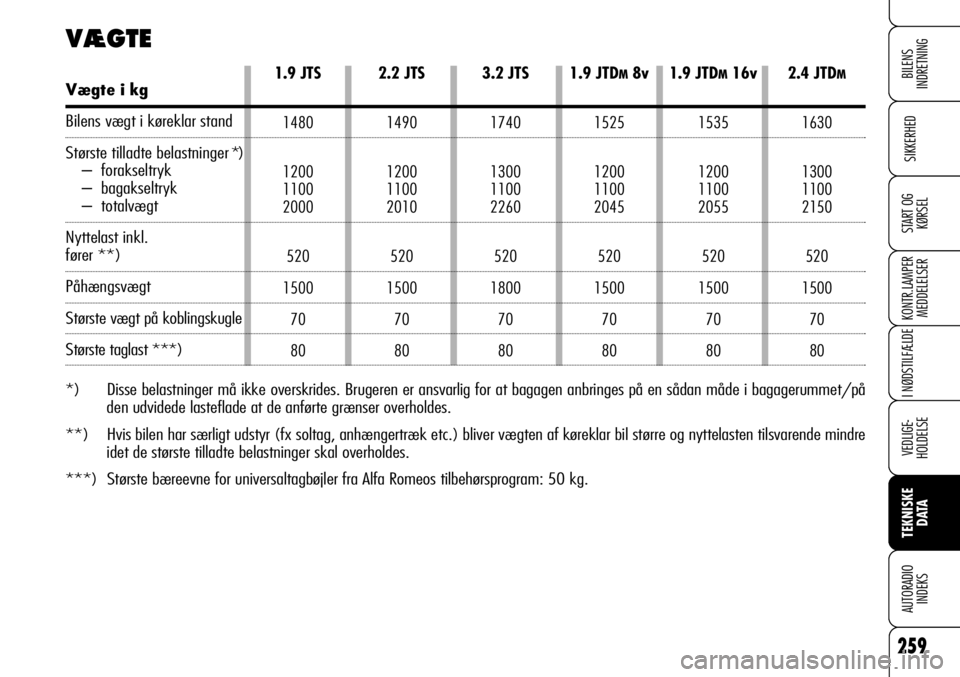

VÆGTE
Vægte i kg
Bilens vægt i køreklar stand
Største tilladte belastninger *)
– forakseltryk
– bagakseltryk
– totalvægt
Nyttelast inkl.
fører **)
Påhængsvægt
Største vægt på koblingskugle
Største taglast ***)
*) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for at bagagen anbringes på en sådan måde i bagagerummet/på
den udvidede lasteflade at de anførte grænser overholdes.
**) Hvis bilen har særligt udstyr (fx soltag, anhængertræk etc.) bliver vægten af køreklar bil større og nyttelasten tilsvarende mindre
idet de største tilladte belastninger skal overholdes.
***) Største bæreevne for universaltagbøjler fra Alfa Romeos tilbehørsprogram: 50 kg.
