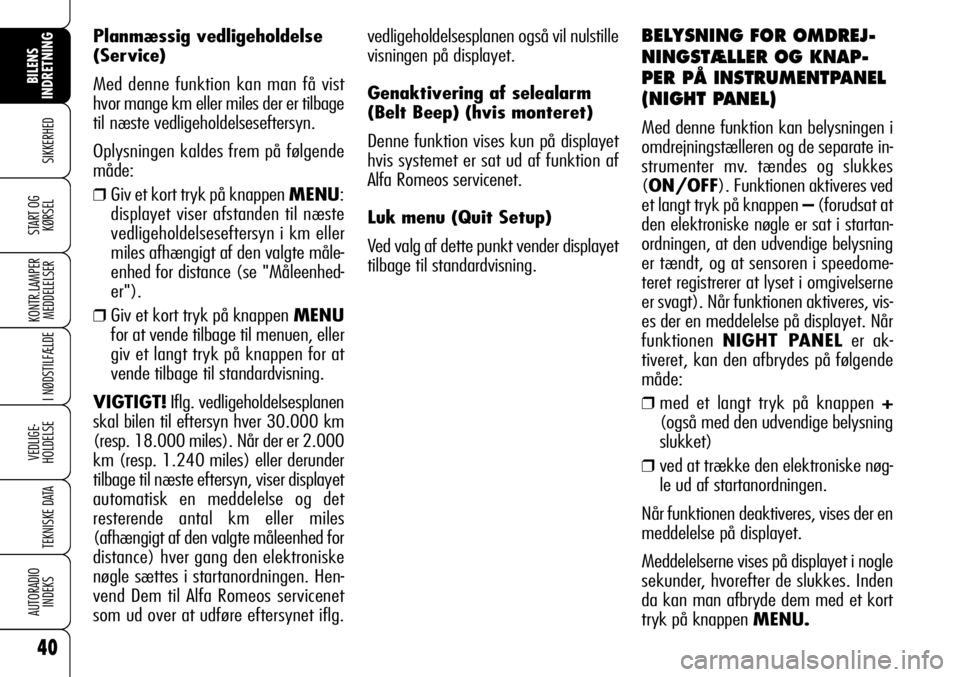

vedligeholdelsesplanen også vil nulstille
visningen på displayet.
Genaktivering af selealarm
(Belt Beep) (hvis monteret)
Denne funktion vises kun på displayet
hvis systemet er sat ud af funktion af
Alfa Romeos servicenet.
Luk menu (Quit Setup)
Ved valg af dette punkt vender displayet
tilbage til standardvisning.BELYSNING FOR OMDREJ-
NINGSTÆLLER OG KNAP-
PER PÅ INSTRUMENTPANEL
(NIGHT PANEL)
Med denne funktion kan belysningen i
omdrejningstælleren og de separate in-
strumenter mv. tændes og slukkes
(ON/OFF). Funktionen aktiveres ved
et langt tryk på knappen –(forudsat at
den elektroniske nøgle er sat i startan-
ordningen, at den udvendige belysning
er tændt, og at sensoren i speedome-
teret registrerer at lyset i omgivelserne
er svagt). Når funktionen aktiveres, vis-
es der en meddelelse på displayet. Når
funktionen NIGHT PANELer ak-
tiveret, kan den afbrydes på følgende
måde:
❒med et langt tryk på knappen +
(også med den udvendige belysning
slukket)
❒ved at trække den elektroniske nøg-
le ud af startanordningen.
Når funktionen deaktiveres, vises der en
meddelelse på displayet.
Meddelelserne vises på displayet i nogle
sekunder, hvorefter de slukkes. Inden
da kan man afbryde dem med et kort
tryk på knappen MENU. Planmæssig vedligeholdelse
(Service)
Med denne funktion kan man få vist
hvor mange km eller miles der er tilbage
til næste vedligeholdelseseftersyn.
Oplysningen kaldes frem på følgende
måde:
❒Giv et kort tryk på knappen MENU:
displayet viser afstanden til næste
vedligeholdelseseftersyn i km eller
miles afhængigt af den valgte måle-
enhed for distance (se "Måleenhed-
er").
❒Giv et kort tryk på knappen MENU
for at vende tilbage til menuen, eller
giv et langt tryk på knappen for at
vende tilbage til standardvisning.
VIGTIGT!Iflg. vedligeholdelsesplanen
skal bilen til eftersyn hver 30.000 km
(resp. 18.000 miles). Når der er 2.000
km (resp. 1.240 miles) eller derunder
tilbage til næste eftersyn, viser displayet
automatisk en meddelelse og det
resterende antal km eller miles
(afhængigt af den valgte måleenhed for
distance) hver gang den elektroniske
nøgle sættes i startanordningen. Hen-
vend Dem til Alfa Romeos servicenet
som ud over at udføre eftersynet iflg.
40
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
BILENS
INDRETNING
START OG
KØRSEL
Page 42 of 322
41
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
BILENS
INDRETNING
START OG
KØRSEL
Reset TRIP B
Etape slut
Start på ny etape Etape slut
Start på ny etape
Reset TRIP B
Start på ny etape Reset GENERAL TRIP
Samlet rejse slut
Start på ny rejseReset GENERAL TRIP
Samlet rejse slut
Start på ny rejse
Etape slut
Start på ny etape Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙˙
˙
˙ ˙

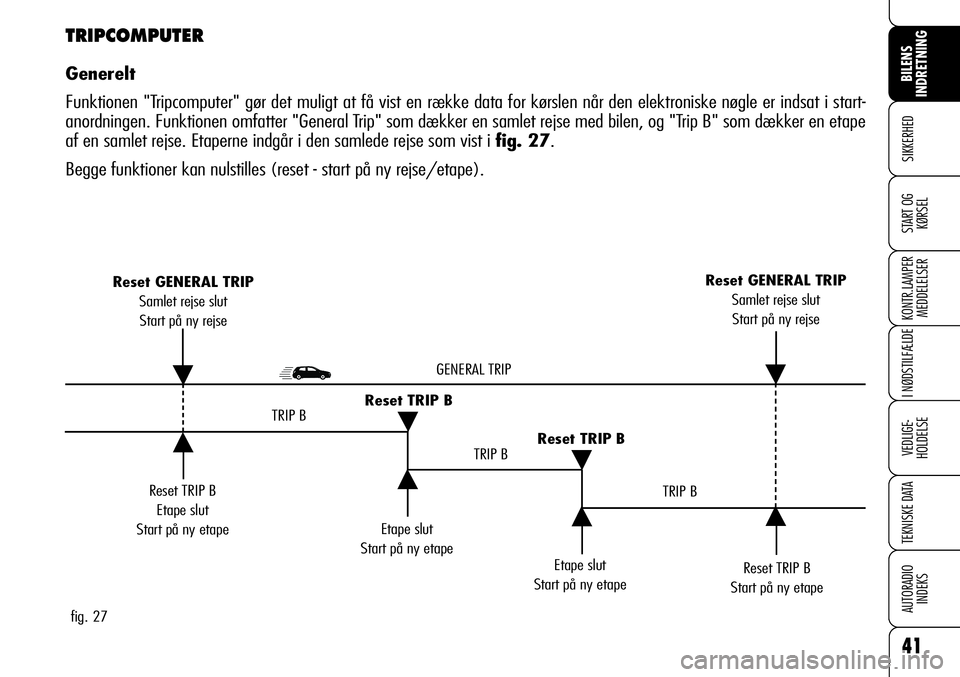

fig. 27
TRIPCOMPUTER
Generelt
Funktionen "Tripcomputer" gør det muligt at få vist en række data for kørslen når den elektroniske nøgle er indsat i start-
anordningen. Funktionen omfatter "General Trip" som dækker en samlet rejse med bilen, og "Trip B" som dækker en etape
af en samlet rejse. Etaperne indgår i den samlede rejse som vist i fig. 27.
Begge funktioner kan nulstilles (reset - start på ny rejse/etape).
Page 43 of 322
42
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
BILENS
INDRETNING
START OG
KØRSEL

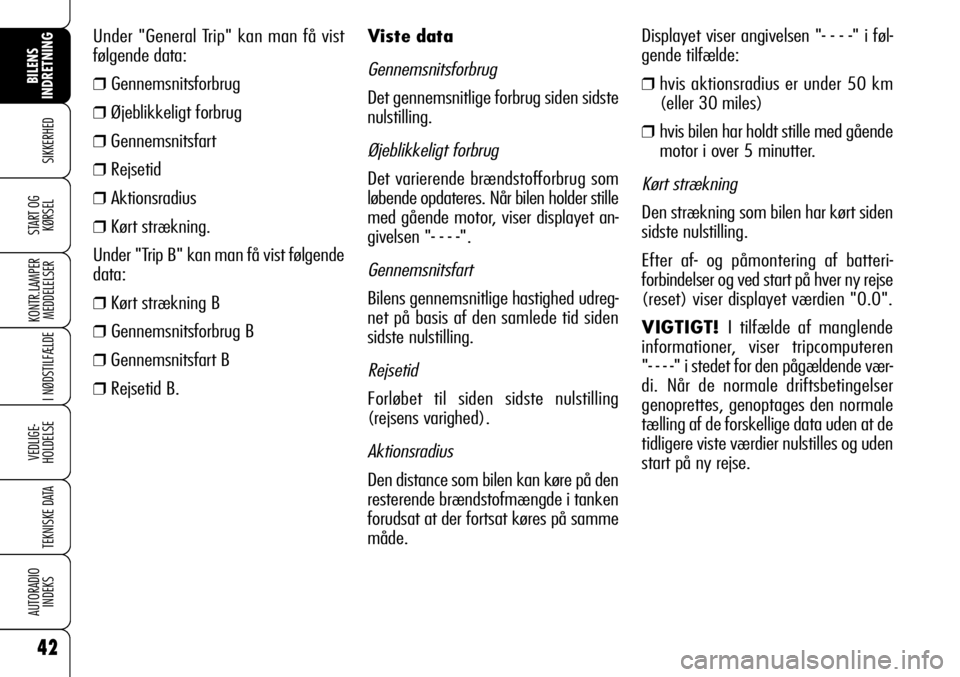

Viste data
Gennemsnitsforbrug
Det gennemsnitlige forbrug siden sidste
nulstilling.
Øjeblikkeligt forbrug
Det varierende brændstofforbrug som
løbende opdateres. Når bilen holder stille
med gående motor, viser displayet an-
givelsen "- - - -".
Gennemsnitsfart
Bilens gennemsnitlige hastighed udreg-
net på basis af den samlede tid siden
sidste nulstilling.
Rejsetid
Forløbet til siden sidste nulstilling
(rejsens varighed).
Aktionsradius
Den distance som bilen kan køre på den
resterende brændstofmængde i tanken
forudsat at der fortsat køres på samme
måde.Displayet viser angivelsen "- - - -" i føl-
gende tilfælde:
❒hvis aktionsradius er under 50 km
(eller 30 miles)
❒hvis bilen har holdt stille med gående
motor i over 5 minutter.
Kørt strækning
Den strækning som bilen har kørt siden
sidste nulstilling.
Efter af- og påmontering af batteri-
forbindelser og ved start på hver ny rejse
(reset) viser displayet værdien "0.0".
VIGTIGT! I tilfælde af manglende
informationer, viser tripcomputeren
"- - - -" i stedet for den pågældende vær-
di. Når de normale driftsbetingelser
genoprettes, genoptages den normale
tælling af de forskellige data uden at de
tidligere viste værdier nulstilles og uden
start på ny rejse. Under "General Trip" kan man få vist
følgende data:
❒Gennemsnitsforbrug
❒Øjeblikkeligt forbrug
❒Gennemsnitsfart
❒Rejsetid
❒Aktionsradius
❒Kørt strækning.
Under "Trip B" kan man få vist følgende
data:
❒Kørt strækning B
❒Gennemsnitsforbrug B
❒Gennemsnitsfart B
❒Rejsetid B.
Page 44 of 322
43
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
BILENS
INDRETNING
START OG

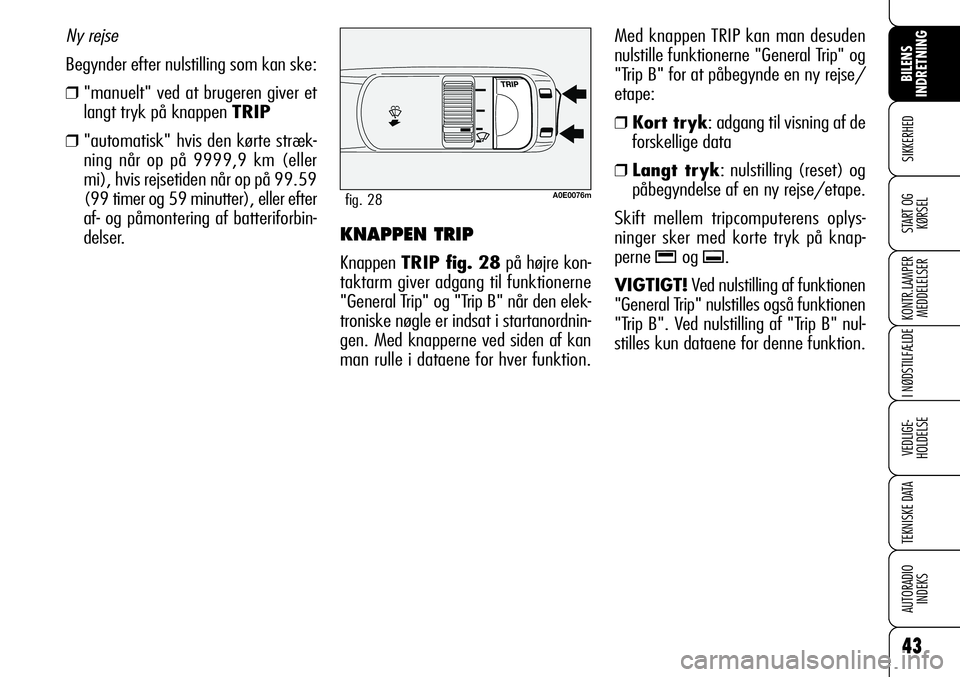

KØRSELKNAPPEN TRIP
Knappen TRIP fig. 28på højre kon-
taktarm giver adgang til funktionerne
"General Trip" og "Trip B" når den elek-
troniske nøgle er indsat i startanordnin-
gen. Med knapperne ved siden af kan
man rulle i dataene for hver funktion.Med knappen TRIP kan man desuden
nulstille funktionerne "General Trip" og
"Trip B" for at påbegynde en ny rejse/
etape:
❒Kort tryk: adgang til visning af de
forskellige data
❒Langt tryk: nulstilling (reset) og
påbegyndelse af en ny rejse/etape.
Skift mellem tripcomputerens oplys-
ninger sker med korte tryk på knap-
perne
-og ..
VIGTIGT!Ved nulstilling af funktionen
"General Trip" nulstilles også funktionen
"Trip B". Ved nulstilling af "Trip B" nul-
stilles kun dataene for denne funktion.
Ny rejse
Begynder efter nulstilling som kan ske:
❒"manuelt" ved at brugeren giver et
langt tryk på knappen TRIP
❒"automatisk" hvis den kørte stræk-
ning når op på 9999,9 km (eller
mi), hvis rejsetiden når op på 99.59
(99 timer og 59 minutter), eller efter
af- og påmontering af batteriforbin-
delser.
A0E0076mfig. 28
Page 45 of 322
44
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
BILENS
INDRETNING
START OG

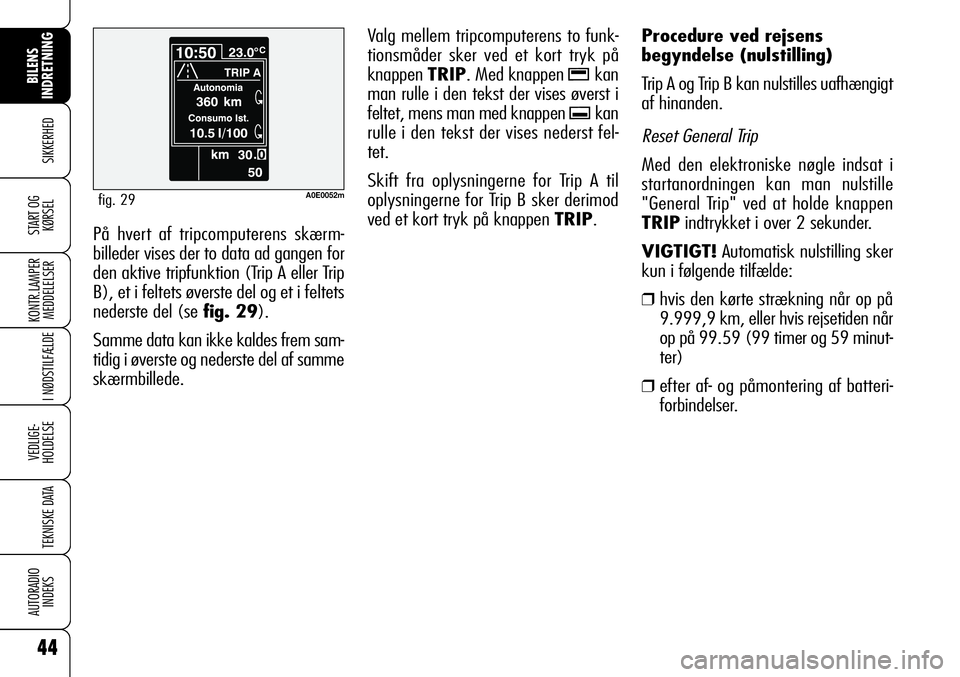

KØRSELPå hvert af tripcomputerens skærm-
billeder vises der to data ad gangen for
den aktive tripfunktion (Trip A eller Trip
B), et i feltets øverste del og et i feltets
nederste del (se fig. 29).
Samme data kan ikke kaldes frem sam-
tidig i øverste og nederste del af samme
skærmbillede.Valg mellem tripcomputerens to funk-
tionsmåder sker ved et kort tryk på
knappen TRIP. Med knappen
-kan
man rulle i den tekst der vises øverst i
feltet, mens man med knappen
.kan
rulle i den tekst der vises nederst fel-
tet.
Skift fra oplysningerne for Trip A til
oplysningerne for Trip B sker derimod
ved et kort tryk på knappen TRIP.Procedure ved rejsens
begyndelse (nulstilling)
Trip A og Trip B kan nulstilles uafhængigt
af hinanden.
Reset General Trip
Med den elektroniske nøgle indsat i
startanordningen kan man nulstille
"General Trip" ved at holde knappen
TRIPindtrykket i over 2 sekunder.
VIGTIGT!Automatisk nulstilling sker
kun i følgende tilfælde:
❒hvis den kørte strækning når op på
9.999,9 km, eller hvis rejsetiden når
op på 99.59 (99 timer og 59 minut-
ter)
❒efter af- og påmontering af batteri-
forbindelser.
A0E0052mfig. 29
Page 46 of 322

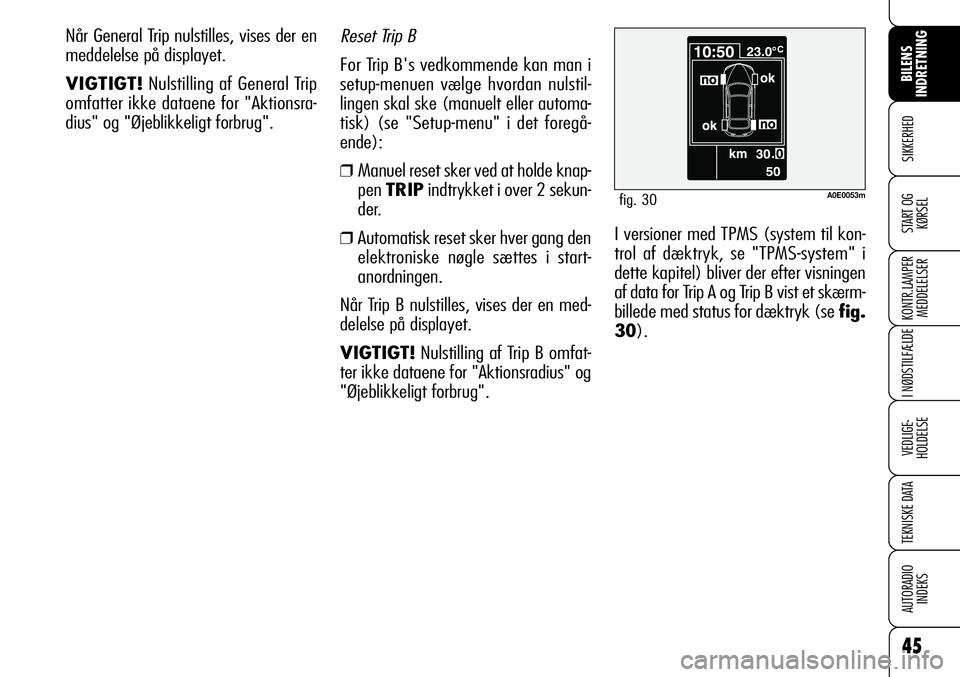

Reset Trip B
For Trip B's vedkommende kan man i
setup-menuen vælge hvordan nulstil-
lingen skal ske (manuelt eller automa-
tisk) (se "Setup-menu" i det foregå-
ende):
❒Manuel reset sker ved at holde knap-
pen TRIPindtrykket i over 2 sekun-
der.
❒Automatisk reset sker hver gang den
elektroniske nøgle sættes i start-
anordningen.
Når Trip B nulstilles, vises der en med-
delelse på displayet.
VIGTIGT!Nulstilling af Trip B omfat-
ter ikke dataene for "Aktionsradius" og
"Øjeblikkeligt forbrug". Når General Trip nulstilles, vises der en
meddelelse på displayet.
VIGTIGT!Nulstilling af General Trip
omfatter ikke dataene for "Aktionsra-
dius" og "Øjeblikkeligt forbrug".
I versioner med TPMS (system til kon-
trol af dæktryk, se "TPMS-system" i
dette kapitel) bliver der efter visningen
af data for Trip A og Trip B vist et skærm-
billede med status for dæktryk (se fig.
30).
45
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
A0E0053mfig. 30
Page 47 of 322
46
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

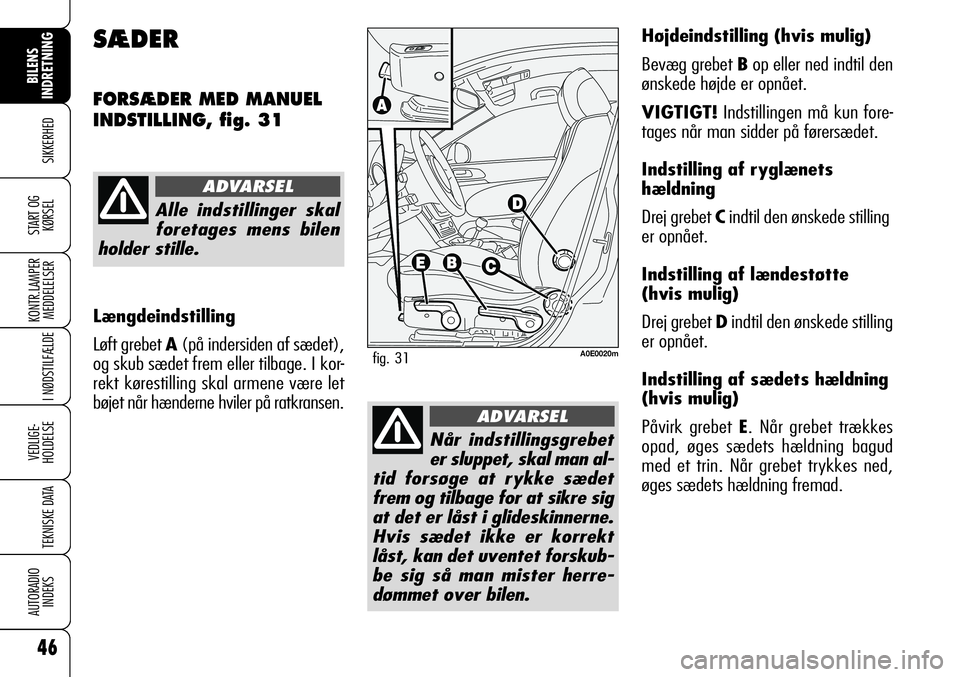

Højdeindstilling (hvis mulig)
Bevæg grebet Bop eller ned indtil den
ønskede højde er opnået.
VIGTIGT!Indstillingen må kun fore-
tages når man sidder på førersædet.
Indstilling af ryglænets
hældning
Drej grebet Cindtil den ønskede stilling
er opnået.
Indstilling af lændestøtte
(hvis mulig)
Drej grebet Dindtil den ønskede stilling
er opnået.
Indstilling af sædets hældning
(hvis mulig)
Påvirk grebet E. Når grebet trækkes
opad, øges sædets hældning bagud
med et trin. Når grebet trykkes ned,
øges sædets hældning fremad.SÆDER
FORSÆDER MED MANUEL
INDSTILLING, fig. 31
Alle indstillinger skal
foretages mens bilen
holder stille.
ADVARSEL
A0E0020mfig. 31
Når indstillingsgrebet
er sluppet, skal man al-
tid forsøge at rykke sædet
frem og tilbage for at sikre sig
at det er låst i glideskinnerne.
Hvis sædet ikke er korrekt
låst, kan det uventet forskub-
be sig så man mister herre-
dømmet over bilen.
ADVARSEL
Længdeindstilling
Løft grebet A(på indersiden af sædet),
og skub sædet frem eller tilbage. I kor-
rekt kørestilling skal armene være let
bøjet når hænderne hviler på ratkransen.
Page 48 of 322
47
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

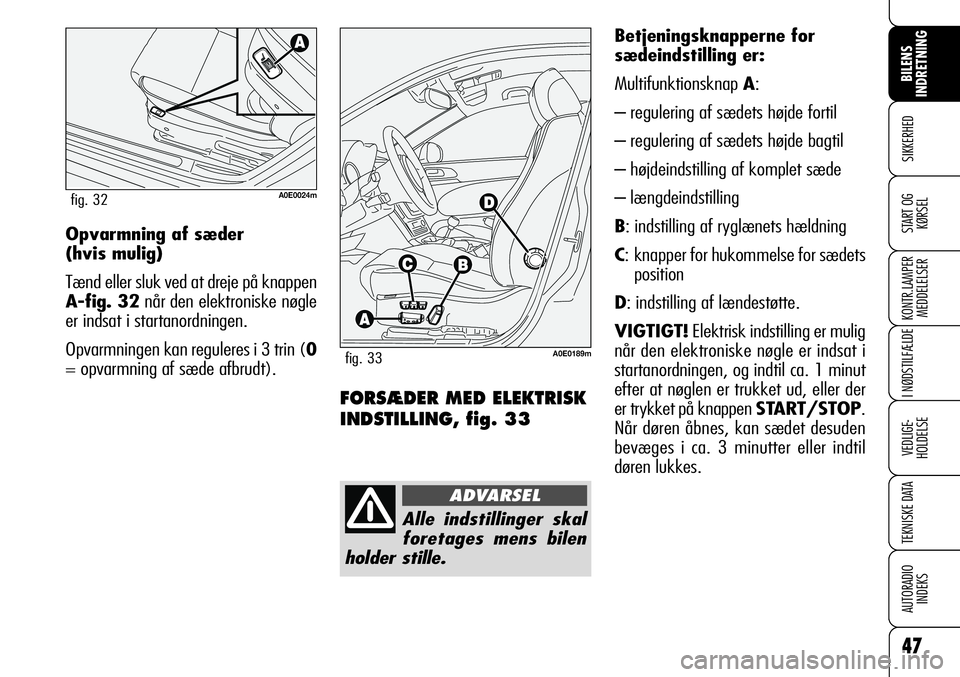

FORSÆDER MED ELEKTRISK
INDSTILLING, fig. 33
Betjeningsknapperne for
sædeindstilling er:
Multifunktionsknap A:
– regulering af sædets højde fortil
– regulering af sædets højde bagtil
– højdeindstilling af komplet sæde
– længdeindstilling
B: indstilling af ryglænets hældning
C: knapper for hukommelse for sædets
position
D: indstilling af lændestøtte.
VIGTIGT!Elektrisk indstilling er mulig
når den elektroniske nøgle er indsat i
startanordningen, og indtil ca. 1 minut
efter at nøglen er trukket ud, eller der
er trykket på knappen START/STOP.
Når døren åbnes, kan sædet desuden
bevæges i ca. 3 minutter eller indtil
døren lukkes. Opvarmning af sæder
(hvis mulig)
Tænd eller sluk ved at dreje på knappen
A-fig. 32når den elektroniske nøgle
er indsat i startanordningen.
Opvarmningen kan reguleres i 3 trin (0
= opvarmning af sæde afbrudt).
A0E0024mfig. 32
Alle indstillinger skal
foretages mens bilen
holder stille.
ADVARSEL
A0E0189mfig. 33
Page 49 of 322
48
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

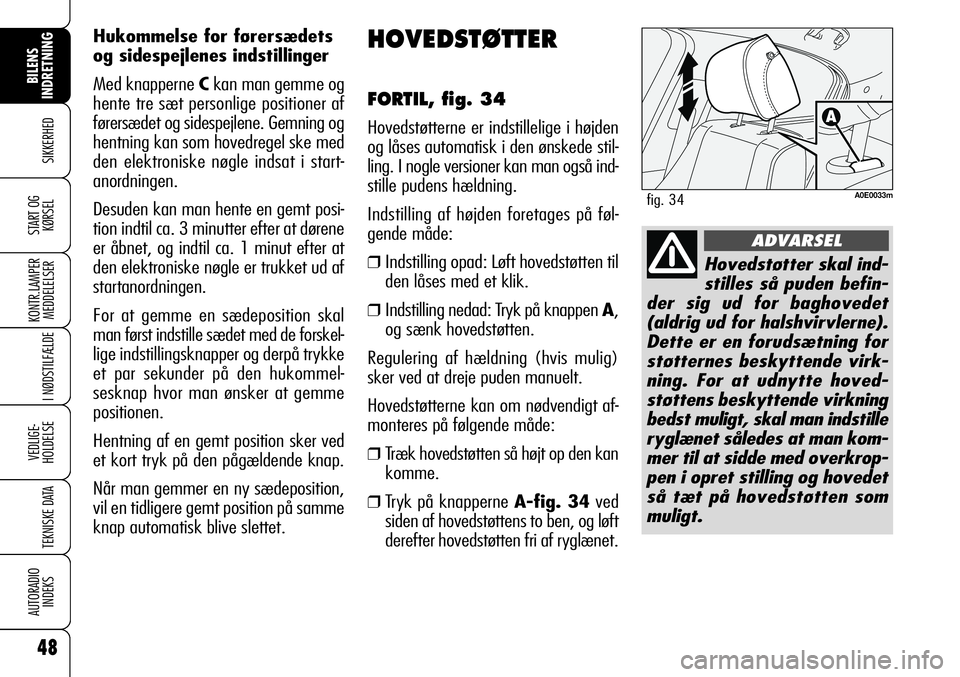

HOVEDSTØTTER
FORTIL, fig. 34
Hovedstøtterne er indstillelige i højden
og låses automatisk i den ønskede stil-
ling. I nogle versioner kan man også ind-
stille pudens hældning.
Indstilling af højden foretages på føl-
gende måde:
❒Indstilling opad: Løft hovedstøtten til
den låses med et klik.
❒Indstilling nedad: Tryk på knappen A,
og sænk hovedstøtten.
Regulering af hældning (hvis mulig)
sker ved at dreje puden manuelt.
Hovedstøtterne kan om nødvendigt af-
monteres på følgende måde:
❒Træk hovedstøtten så højt op den kan
komme.
❒Tryk på knapperne A-fig. 34ved
siden af hovedstøttens to ben, og løft
derefter hovedstøtten fri af ryglænet. Hukommelse for førersædets
og sidespejlenes indstillinger
Med knapperne Ckan man gemme og
hente tre sæt personlige positioner af
førersædet og sidespejlene. Gemning og
hentning kan som hovedregel ske med
den elektroniske nøgle indsat i start-
anordningen.
Desuden kan man hente en gemt posi-
tion indtil ca. 3 minutter efter at dørene
er åbnet, og indtil ca. 1 minut efter at
den elektroniske nøgle er trukket ud af
startanordningen.
For at gemme en sædeposition skal
man først indstille sædet med de forskel-
lige indstillingsknapper og derpå trykke
et par sekunder på den hukommel-
sesknap hvor man ønsker at gemme
positionen.
Hentning af en gemt position sker ved
et kort tryk på den pågældende knap.
Når man gemmer en ny sædeposition,
vil en tidligere gemt position på samme
knap automatisk blive slettet.
A0E0033mfig. 34
Hovedstøtter skal ind-
stilles så puden befin-
der sig ud for baghovedet
(aldrig ud for halshvirvlerne).
Dette er en forudsætning for
støtternes beskyttende virk-
ning. For at udnytte hoved-
støttens beskyttende virkning
bedst muligt, skal man indstille
ryglænet således at man kom-
mer til at sidde med overkrop-
pen i opret stilling og hovedet
så tæt på hovedstøtten som
muligt.
ADVARSEL
Page 50 of 322
49
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

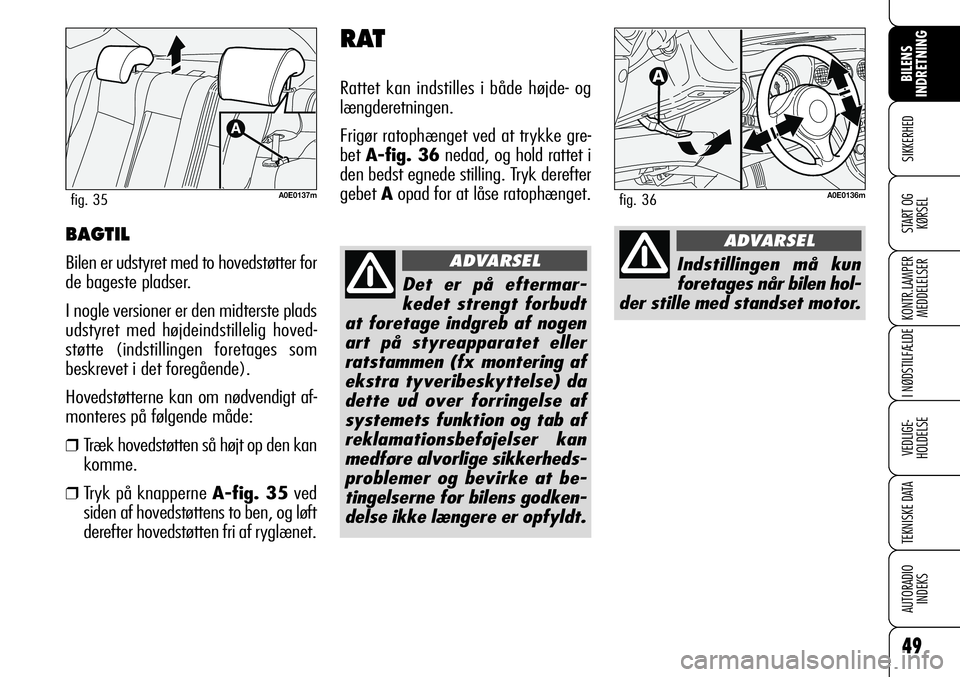

BAGTIL
Bilen er udstyret med to hovedstøtter for
de bageste pladser.
I nogle versioner er den midterste plads
udstyret med højdeindstillelig hoved-
støtte (indstillingen foretages som
beskrevet i det foregående).
Hovedstøtterne kan om nødvendigt af-
monteres på følgende måde:
❒Træk hovedstøtten så højt op den kan
komme.
❒Tryk på knapperne A-fig. 35ved
siden af hovedstøttens to ben, og løft
derefter hovedstøtten fri af ryglænet.
RAT
Rattet kan indstilles i både højde- og
længderetningen.
Frigør ratophænget ved at trykke gre-
bet A-fig. 36nedad, og hold rattet i
den bedst egnede stilling. Tryk derefter
gebet Aopad for at låse ratophænget.
A0E0137mfig. 35
Det er på eftermar-
kedet strengt forbudt
at foretage indgreb af nogen
art på styreapparatet eller
ratstammen (fx montering af
ekstra tyveribeskyttelse) da
dette ud over forringelse af
systemets funktion og tab af
reklamationsbeføjelser kan
medføre alvorlige sikkerheds-
problemer og bevirke at be-
tingelserne for bilens godken-
delse ikke længere er opfyldt.
ADVARSEL
A0E0136mfig. 36
Indstillingen må kun
foretages når bilen hol-
der stille med standset motor.
ADVARSEL
