Alfa Romeo 159 2008 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: ALFA ROMEO, Model Year: 2008, Model line: 159, Model: Alfa Romeo 159 2008Pages: 322, PDF Size: 4.64 MB
Page 81 of 322

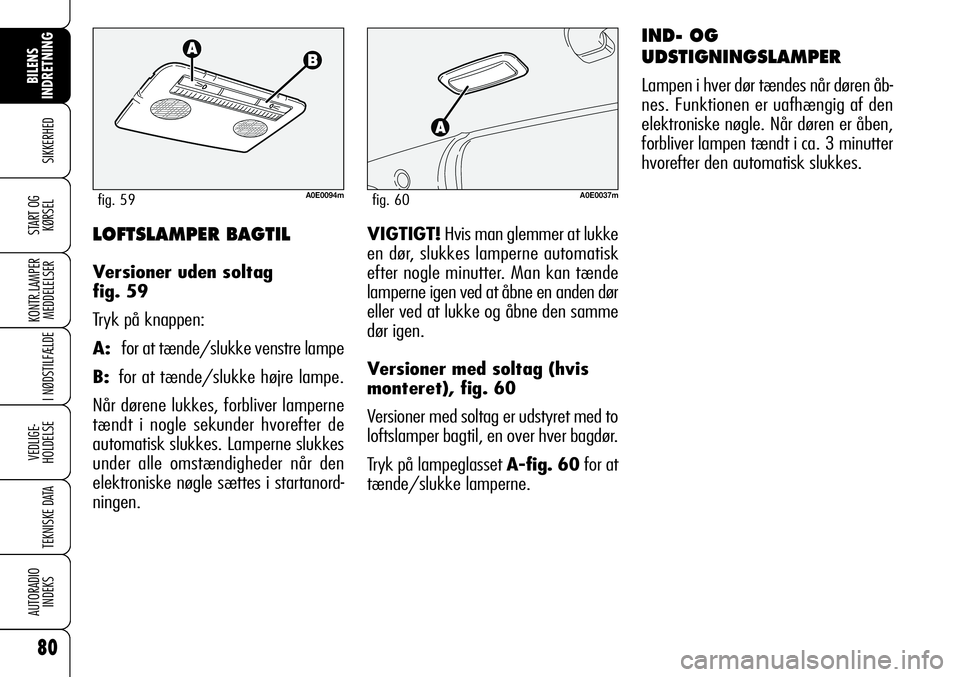

IND- OG
UDSTIGNINGSLAMPER
Lampen i hver dør tændes når døren åb-
nes. Funktionen er uafhængig af den
elektroniske nøgle. Når døren er åben,
forbliver lampen tændt i ca. 3 minutter
hvorefter den automatisk slukkes.
80
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
VIGTIGT!Hvis man glemmer at lukke
en dør, slukkes lamperne automatisk
efter nogle minutter. Man kan tænde
lamperne igen ved at åbne en anden dør
eller ved at lukke og åbne den samme
dør igen.
Versioner med soltag (hvis
monteret), fig. 60
Versioner med soltag er udstyret med to
loftslamper bagtil, en over hver bagdør.
Tryk på lampeglasset A-fig. 60for at
tænde/slukke lamperne.LOFTSLAMPER BAGTIL
Versioner uden soltag
fig. 59
Tryk på knappen:
A: for at tænde/slukke venstre lampe
B:for at tænde/slukke højre lampe.
Når dørene lukkes, forbliver lamperne
tændt i nogle sekunder hvorefter de
automatisk slukkes. Lamperne slukkes
under alle omstændigheder når den
elektroniske nøgle sættes i startanord-
ningen.
A0E0094mfig. 59A0E0037mfig. 60
Page 82 of 322
81
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

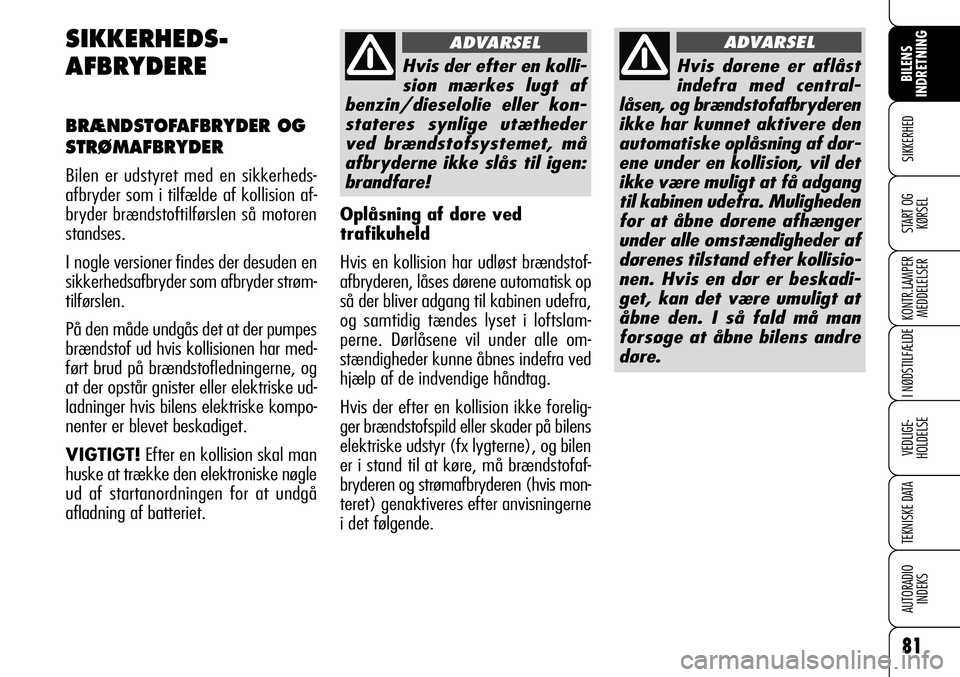

SIKKERHEDS-
AFBRYDERE
BRÆNDSTOFAFBRYDER OG
STRØMAFBRYDER
Bilen er udstyret med en sikkerheds-
afbryder som i tilfælde af kollision af-
bryder brændstoftilførslen så motoren
standses.
I nogle versioner findes der desuden en
sikkerhedsafbryder som afbryder strøm-
tilførslen.
På den måde undgås det at der pumpes
brændstof ud hvis kollisionen har med-
ført brud på brændstofledningerne, og
at der opstår gnister eller elektriske ud-
ladninger hvis bilens elektriske kompo-
nenter er blevet beskadiget.
VIGTIGT!Efter en kollision skal man
huske at trække den elektroniske nøgle
ud af startanordningen for at undgå
afladning af batteriet.
Hvis der efter en kolli-
sion mærkes lugt af
benzin/dieselolie eller kon-
stateres synlige utætheder
ved brændstofsystemet, må
afbryderne ikke slås til igen:
brandfare!
ADVARSEL
Hvis dørene er aflåst
indefra med central-
låsen, og brændstofafbryderen
ikke har kunnet aktivere den
automatiske oplåsning af dør-
ene under en kollision, vil det
ikke være muligt at få adgang
til kabinen udefra. Muligheden
for at åbne dørene afhænger
under alle omstændigheder af
dørenes tilstand efter kollisio-
nen. Hvis en dør er beskadi-
get, kan det være umuligt at
åbne den. I så fald må man
forsøge at åbne bilens andre
døre.
ADVARSEL
Oplåsning af døre ved
trafikuheld
Hvis en kollision har udløst brændstof-
afbryderen, låses dørene automatisk op
så der bliver adgang til kabinen udefra,
og samtidig tændes lyset i loftslam-
perne. Dørlåsene vil under alle om-
stændigheder kunne åbnes indefra ved
hjælp af de indvendige håndtag.
Hvis der efter en kollision ikke forelig-
ger brændstofspild eller skader på bilens
elektriske udstyr (fx lygterne), og bilen
er i stand til at køre, må brændstofaf-
bryderen og strømafbryderen (hvis mon-
teret) genaktiveres efter anvisningerne
i det følgende.
Page 83 of 322
82
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

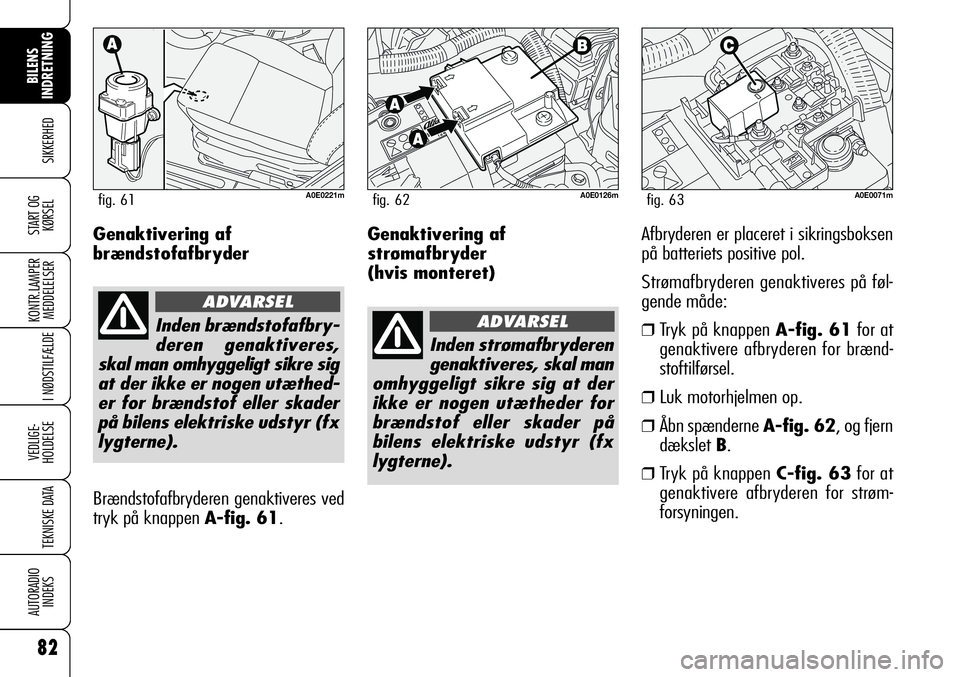

Genaktivering af
strømafbryder
(hvis monteret)Afbryderen er placeret i sikringsboksen
på batteriets positive pol.
Strømafbryderen genaktiveres på føl-
gende måde:
❒Tryk på knappen A-fig. 61for at
genaktivere afbryderen for brænd-
stoftilførsel.
❒Luk motorhjelmen op.
❒Åbn spænderne A-fig. 62, og fjern
dækslet B.
❒Tryk på knappen C-fig. 63for at
genaktivere afbryderen for strøm-
forsyningen.
A0E0126mfig. 62
Inden strømafbryderen
genaktiveres, skal man
omhyggeligt sikre sig at der
ikke er nogen utætheder for
brændstof eller skader på
bilens elektriske udstyr (fx
lygterne).
ADVARSEL
A0E0071mfig. 63
Genaktivering af
brændstofafbryder
Inden brændstofafbry-
deren genaktiveres,
skal man omhyggeligt sikre sig
at der ikke er nogen utæthed-
er for brændstof eller skader
på bilens elektriske udstyr (fx
lygterne).
ADVARSEL
Brændstofafbryderen genaktiveres ved
tryk på knappen A-fig. 61.
A0E0221mfig. 61
Page 84 of 322
83
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

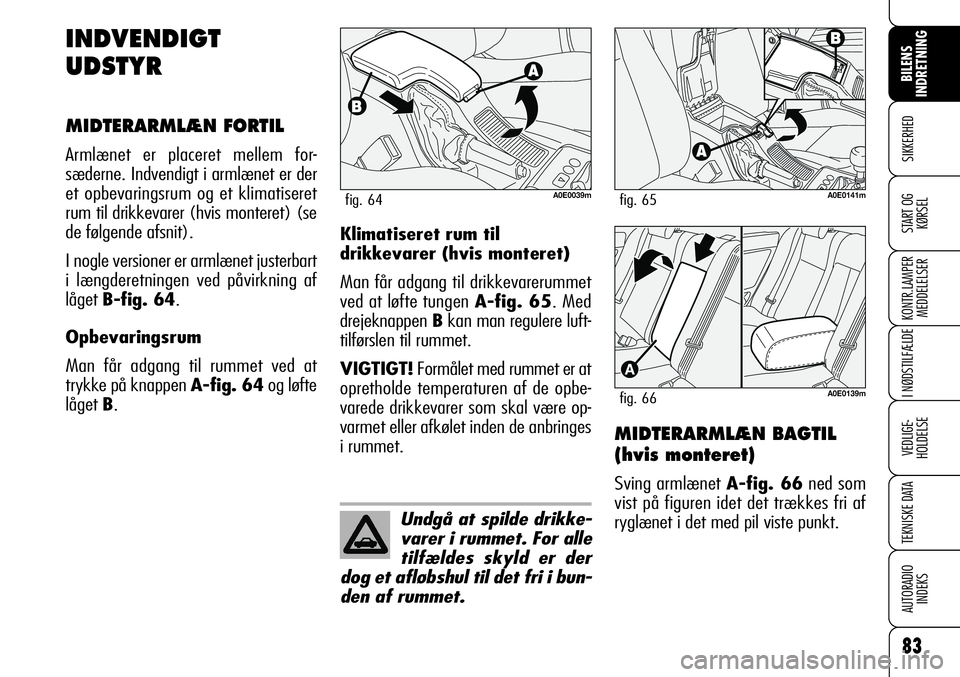

INDVENDIGT
UDSTYR
MIDTERARMLÆN FORTIL
Armlænet er placeret mellem for-
sæderne. Indvendigt i armlænet er der
et opbevaringsrum og et klimatiseret
rum til drikkevarer (hvis monteret) (se
de følgende afsnit).
I nogle versioner er armlænet justerbart
i længderetningen ved påvirkning af
låget B-fig. 64.
Opbevaringsrum
Man får adgang til rummet ved at
trykke på knappen A-fig. 64og løfte
låget B.
A0E0141mfig. 65
Undgå at spilde drikke-
varer i rummet. For alle
tilfældes skyld er der
dog et afløbshul til det fri i bun-
den af rummet.
MIDTERARMLÆN BAGTIL
(hvis monteret)
Sving armlænet A-fig. 66ned som
vist på figuren idet det trækkes fri af
ryglænet i det med pil viste punkt.
A0E0139mfig. 66
A0E0039mfig. 64
Klimatiseret rum til
drikkevarer (hvis monteret)
Man får adgang til drikkevarerummet
ved at løfte tungen A-fig. 65. Med
drejeknappen Bkan man regulere luft-
tilførslen til rummet.
VIGTIGT!Formålet med rummet er at
opretholde temperaturen af de opbe-
varede drikkevarer som skal være op-
varmet eller afkølet inden de anbringes
i rummet.
Page 85 of 322
84
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

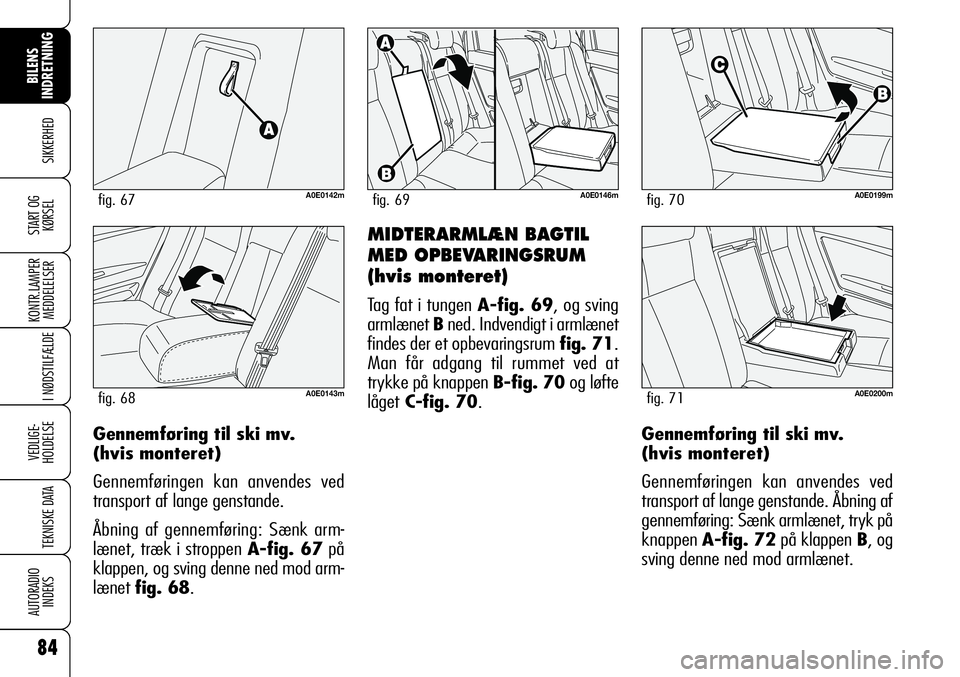

MIDTERARMLÆN BAGTIL
MED OPBEVARINGSRUM
(hvis monteret)
Tag fat i tungen A-fig. 69, og sving
armlænet Bned. Indvendigt i armlænet
findes der et opbevaringsrum fig. 71.
Man får adgang til rummet ved at
trykke på knappen B-fig. 70og løfte
lågetC-fig. 70.
A0E0146mfig. 69
A0E0200mfig. 71
A0E0199mfig. 70
Gennemføring til ski mv.
(hvis monteret)
Gennemføringen kan anvendes ved
transport af lange genstande. Åbning af
gennemføring: Sænk armlænet, tryk på
knappen A-fig. 72på klappen B, og
sving denne ned mod armlænet. Gennemføring til ski mv.
(hvis monteret)
Gennemføringen kan anvendes ved
transport af lange genstande.
Åbning af gennemføring: Sænk arm-
lænet, træk i stroppen A-fig. 67på
klappen, og sving denne ned mod arm-
lænet fig. 68.
A0E0142mfig. 67
A0E0143mfig. 68
Page 86 of 322

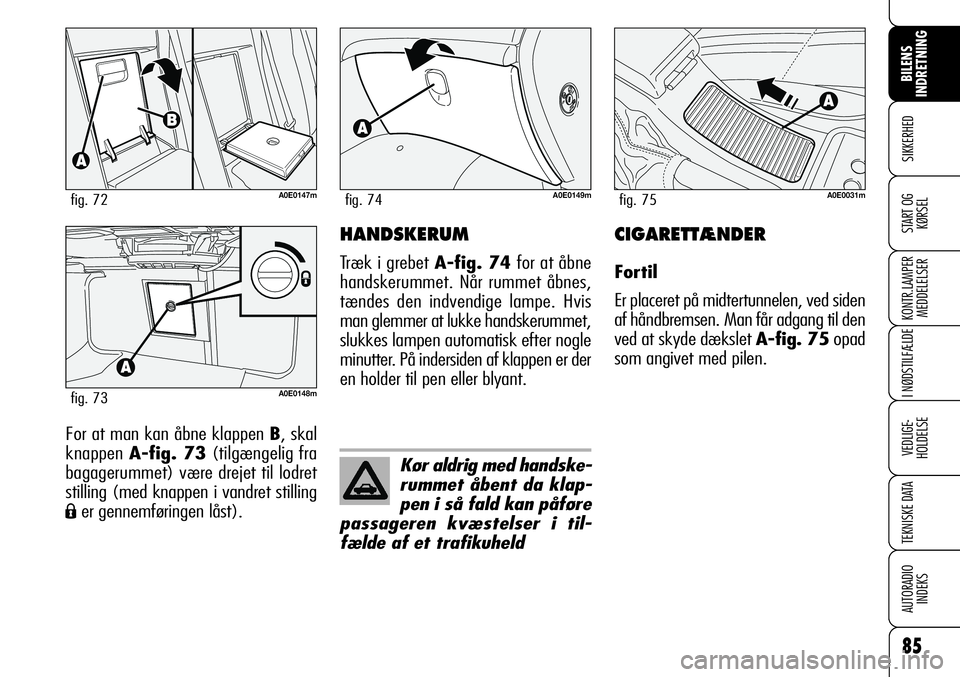

85
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
For at man kan åbne klappen B, skal
knappen A-fig. 73(tilgængelig fra
bagagerummet) være drejet til lodret
stilling (med knappen i vandret stilling
Áer gennemføringen låst).
A0E0148mfig. 73
A0E0147mfig. 72
HANDSKERUM
Træk i grebet A-fig. 74for at åbne
handskerummet. Når rummet åbnes,
tændes den indvendige lampe. Hvis
man glemmer at lukke handskerummet,
slukkes lampen automatisk efter nogle
minutter. På indersiden af klappen er der
en holder til pen eller blyant.
A0E0149mfig. 74
Kør aldrig med handske-
rummet åbent da klap-
pen i så fald kan påføre
passageren kvæstelser i til-
fælde af et trafikuheld
CIGARETTÆNDER
Fortil
Er placeret på midtertunnelen, ved siden
af håndbremsen. Man får adgang til den
ved at skyde dækslet A-fig. 75opad
som angivet med pilen.
A0E0031mfig. 75
Page 87 of 322

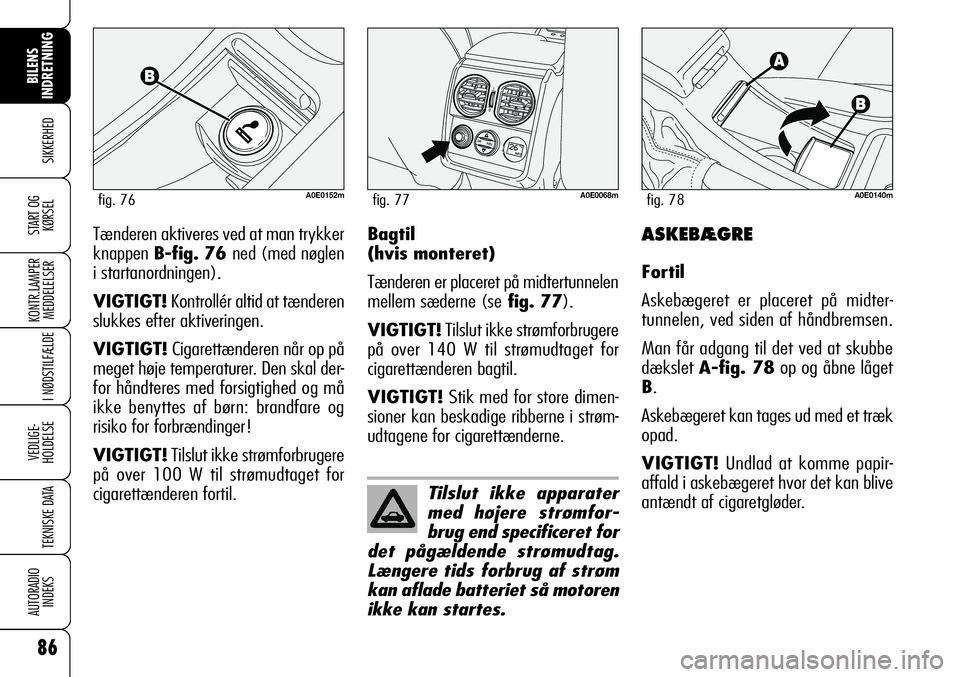

86
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
Tænderen aktiveres ved at man trykker
knappen B-fig. 76 ned (med nøglen
i startanordningen).
VIGTIGT!Kontrollér altid at tænderen
slukkes efter aktiveringen.
VIGTIGT!Cigarettænderen når op på
meget høje temperaturer. Den skal der-
for håndteres med forsigtighed og må
ikke benyttes af børn: brandfare og
risiko for forbrændinger!
VIGTIGT!Tilslut ikke strømforbrugere
på over 100 W til strømudtaget for
cigarettænderen fortil.
A0E0152mfig. 76
ASKEBÆGRE
Fortil
Askebægeret er placeret på midter-
tunnelen, ved siden af håndbremsen.
Man får adgang til det ved at skubbe
dækslet A-fig. 78op og åbne låget
B.
Askebægeret kan tages ud med et træk
opad.
VIGTIGT!Undlad at komme papir-
affald i askebægeret hvor det kan blive
antændt af cigaretgløder. Bagtil
(hvis monteret)
Tænderen er placeret på midtertunnelen
mellem sæderne (sefig. 77).
VIGTIGT!Tilslut ikke strømforbrugere
på over 140 W til strømudtaget for
cigarettænderen bagtil.
VIGTIGT!Stik med for store dimen-
sioner kan beskadige ribberne i strøm-
udtagene for cigarettænderne.
Tilslut ikke apparater
med højere strømfor-
brug end specificeret for
det pågældende strømudtag.
Længere tids forbrug af strøm
kan aflade batteriet så motoren
ikke kan startes.
OFF
O
I
AUTOAUTO
A0E0068mfig. 77A0E0140mfig. 78
Page 88 of 322
87
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

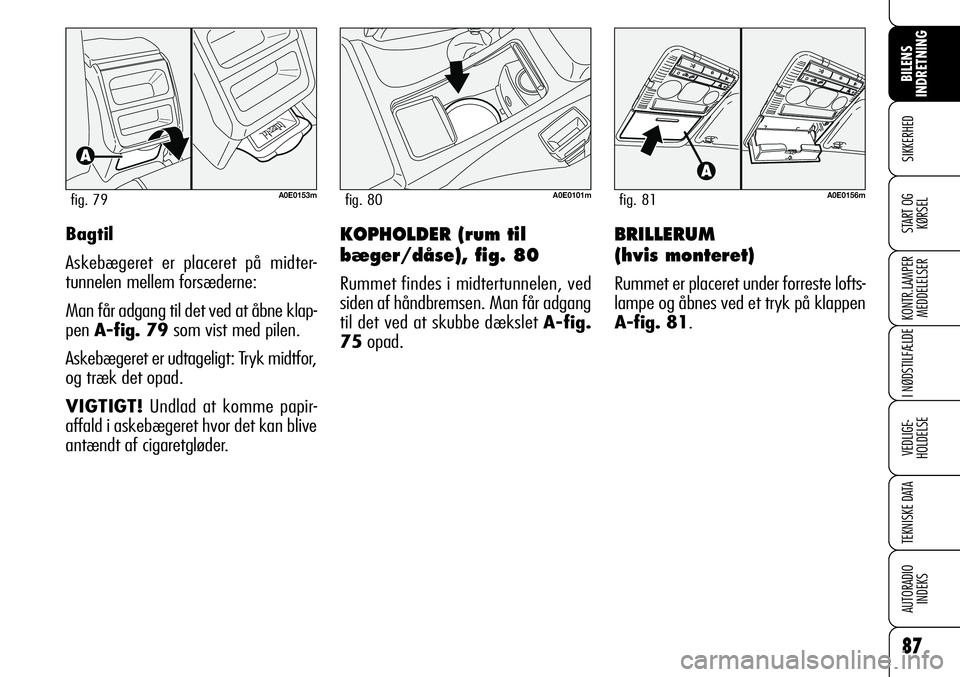

BRILLERUM
(hvis monteret)
Rummet er placeret under forreste lofts-
lampe og åbnes ved et tryk på klappen
A-fig. 81.
A0E0153mfig. 79A0E0101mfig. 80A0E0156mfig. 81
Bagtil
Askebægeret er placeret på midter-
tunnelen mellem forsæderne:
Man får adgang til det ved at åbne klap-
pen A-fig. 79som vist med pilen.
Askebægeret er udtageligt: Tryk midtfor,
og træk det opad.
VIGTIGT!Undlad at komme papir-
affald i askebægeret hvor det kan blive
antændt af cigaretgløder.KOPHOLDER (rum til
bæger/dåse), fig. 80
Rummet findes i midtertunnelen, ved
siden af håndbremsen. Man får adgang
til det ved at skubbe dækslet A-fig.
75opad.
Page 89 of 322
88
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

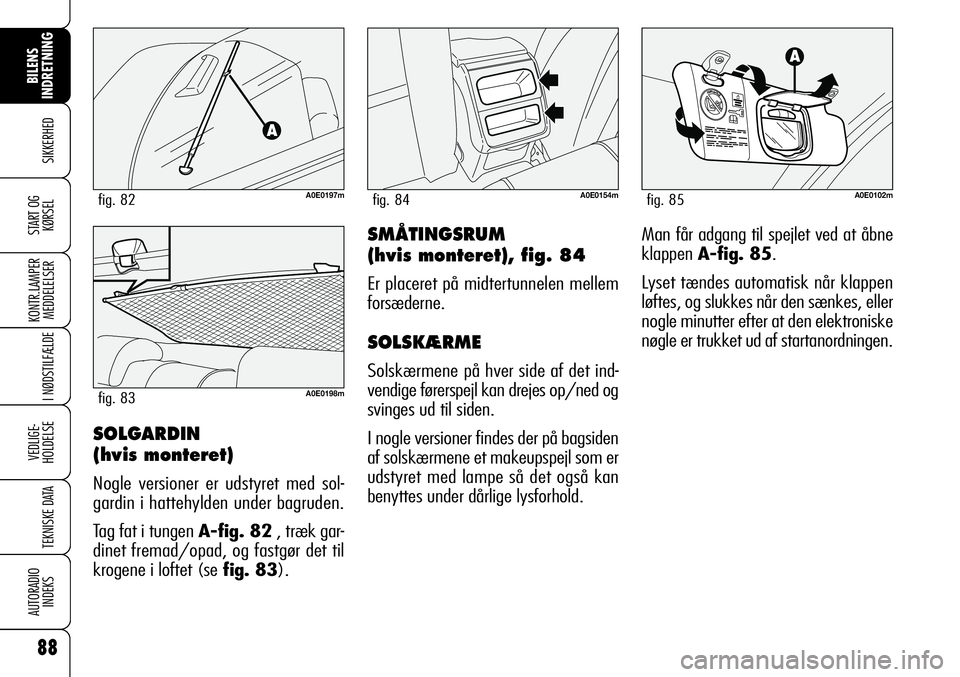

SMÅTINGSRUM
(hvis monteret), fig. 84
Er placeret på midtertunnelen mellem
forsæderne.
SOLSKÆRME
Solskærmene på hver side af det ind-
vendige førerspejl kan drejes op/ned og
svinges ud til siden.
I nogle versioner findes der på bagsiden
af solskærmene et makeupspejl som er
udstyret med lampe så det også kan
benyttes under dårlige lysforhold.
A0E0154mfig. 84A0E0102mfig. 85
Man får adgang til spejlet ved at åbne
klappen A-fig. 85.
Lyset tændes automatisk når klappen
løftes, og slukkes når den sænkes, eller
nogle minutter efter at den elektroniske
nøgle er trukket ud af startanordningen.
SOLGARDIN
(hvis monteret)
Nogle versioner er udstyret med sol-
gardin i hattehylden under bagruden.
Tag fat i tungen A-fig. 82, træk gar-
dinet fremad/opad, og fastgør det til
krogene i loftet (se fig. 83).
A0E0197mfig. 82
A0E0198mfig. 83
Page 90 of 322
89
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

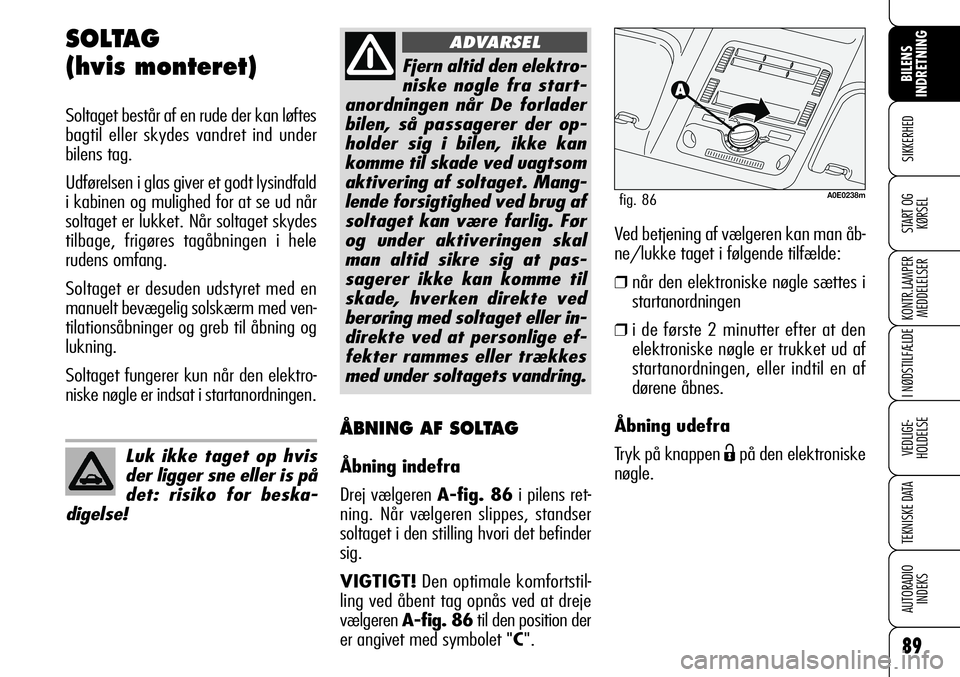

SOLTAG
(hvis monteret)
Soltaget består af en rude der kan løftes
bagtil eller skydes vandret ind under
bilens tag.
Udførelsen i glas giver et godt lysindfald
i kabinen og mulighed for at se ud når
soltaget er lukket. Når soltaget skydes
tilbage, frigøres tagåbningen i hele
rudens omfang.
Soltaget er desuden udstyret med en
manuelt bevægelig solskærm med ven-
tilationsåbninger og greb til åbning og
lukning.
Soltaget fungerer kun når den elektro-
niske nøgle er indsat i startanordningen.
Luk ikke taget op hvis
der ligger sne eller is på
det: risiko for beska-
digelse!
Ved betjening af vælgeren kan man åb-
ne/lukke taget i følgende tilfælde:
❒når den elektroniske nøgle sættes i
startanordningen
❒i de første 2 minutter efter at den
elektroniske nøgle er trukket ud af
startanordningen, eller indtil en af
dørene åbnes.
Åbning udefra
Tryk på knappen
Ëpå den elektroniske
nøgle.
Fjern altid den elektro-
niske nøgle fra start-
anordningen når De forlader
bilen, så passagerer der op-
holder sig i bilen, ikke kan
komme til skade ved uagtsom
aktivering af soltaget. Mang-
lende forsigtighed ved brug af
soltaget kan være farlig. Før
og under aktiveringen skal
man altid sikre sig at pas-
sagerer ikke kan komme til
skade, hverken direkte ved
berøring med soltaget eller in-
direkte ved at personlige ef-
fekter rammes eller trækkes
med under soltagets vandring.
ADVARSEL
C
A0E0238mfig. 86
ÅBNING AF SOLTAG
Åbning indefra
Drej vælgeren A-fig. 86i pilens ret-
ning. Når vælgeren slippes, standser
soltaget i den stilling hvori det befinder
sig.
VIGTIGT!Den optimale komfortstil-
ling ved åbent tag opnås ved at dreje
vælgeren A-fig. 86til den position der
er angivet med symbolet "C".
