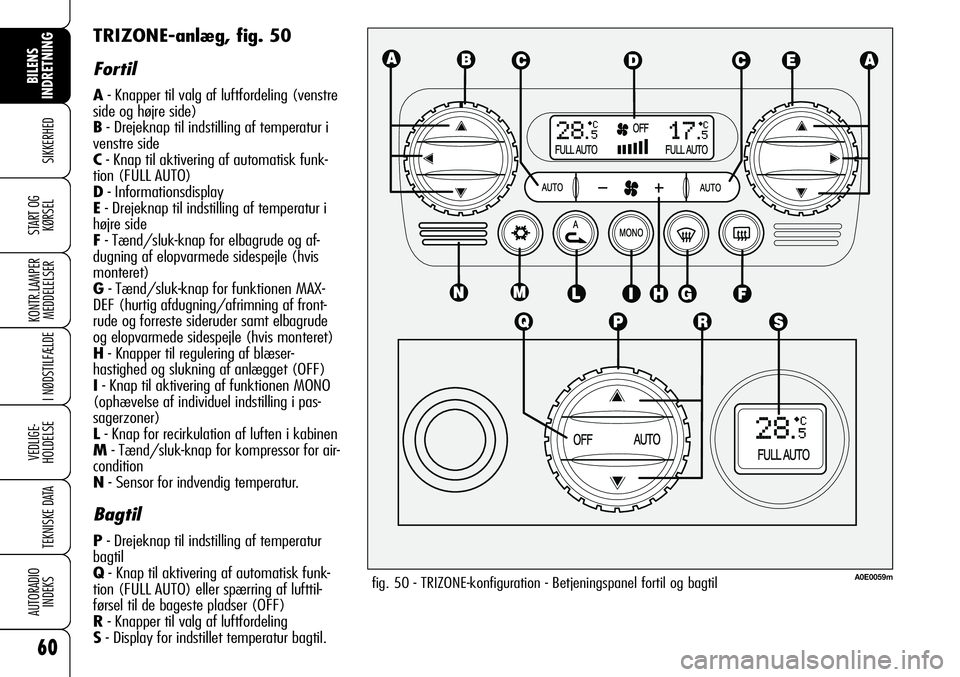

TRIZONE-anlæg, fig. 50
Fortil
A- Knapper til valg af luftfordeling (venstre
side og højre side)
B- Drejeknap til indstilling af temperatur i
venstre side
C- Knap til aktivering af automatisk funk-
tion (FULL AUTO)
D- Informationsdisplay
E- Drejeknap til indstilling af temperatur i
højre side
F- Tænd/sluk-knap for elbagrude og af-
dugning af elopvarmede sidespejle (hvis
monteret)
G- Tænd/sluk-knap for funktionen MAX-
DEF (hurtig afdugning/afrimning af front-
rude og forreste sideruder samt elbagrude
og elopvarmede sidespejle (hvis monteret)
H- Knapper til regulering af blæser-
hastighed og slukning af anlægget (OFF)
I- Knap til aktivering af funktionen MONO
(ophævelse af individuel indstilling i pas-
sagerzoner)
L- Knap for recirkulation af luften i kabinen
M- Tænd/sluk-knap for kompressor for air-
condition
N- Sensor for indvendig temperatur.
Bagtil
P- Drejeknap til indstilling af temperatur
bagtil
Q- Knap til aktivering af automatisk funk-
tion (FULL AUTO) eller spærring af lufttil-
førsel til de bageste pladser (OFF)
R- Knapper til valg af luftfordeling
S- Display for indstillet temperatur bagtil.
fig. 50 - TRIZONE-konfiguration - Betjeningspanel fortil og bagtilA0E0059m
Page 62 of 322
61
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

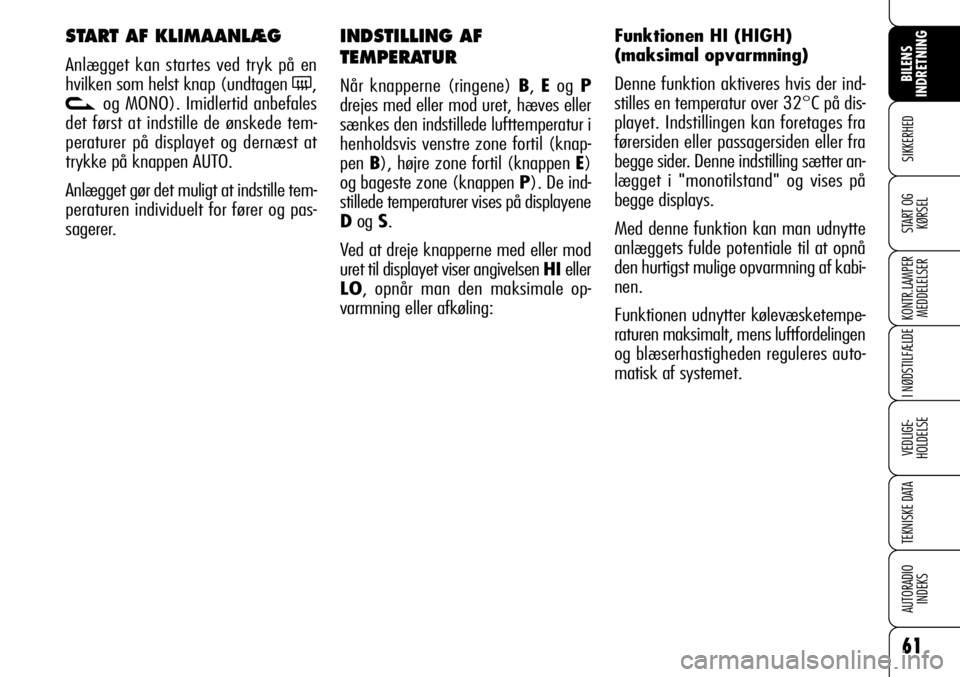

INDSTILLING AF
TEMPERATUR
Når knapperne (ringene) B, Eog P
drejes med eller mod uret, hæves eller
sænkes den indstillede lufttemperatur i
henholdsvis venstre zone fortil (knap-
pen B), højre zone fortil (knappen E)
og bageste zone (knappen P). De ind-
stillede temperaturer vises på displayene
Dog S.
Ved at dreje knapperne med eller mod
uret til displayet viser angivelsen HIeller
LO, opnår man den maksimale op-
varmning eller afkøling:Funktionen HI (HIGH)
(maksimal opvarmning)
Denne funktion aktiveres hvis der ind-
stilles en temperatur over 32°C på dis-
playet. Indstillingen kan foretages fra
førersiden eller passagersiden eller fra
begge sider. Denne indstilling sætter an-
lægget i "monotilstand" og vises på
begge displays.
Med denne funktion kan man udnytte
anlæggets fulde potentiale til at opnå
den hurtigst mulige opvarmning af kabi-
nen.
Funktionen udnytter kølevæsketempe-
raturen maksimalt, mens luftfordelingen
og blæserhastigheden reguleres auto-
matisk af systemet.
START AF KLIMAANLÆG
Anlægget kan startes ved tryk på en
hvilken som helst knap (undtagen
(,
vog MONO). Imidlertid anbefales
det først at indstille de ønskede tem-
peraturer på displayet og dernæst at
trykke på knappen AUTO.
Anlægget gør det muligt at indstille tem-
peraturen individuelt for fører og pas-
sagerer.
Page 63 of 322
62
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

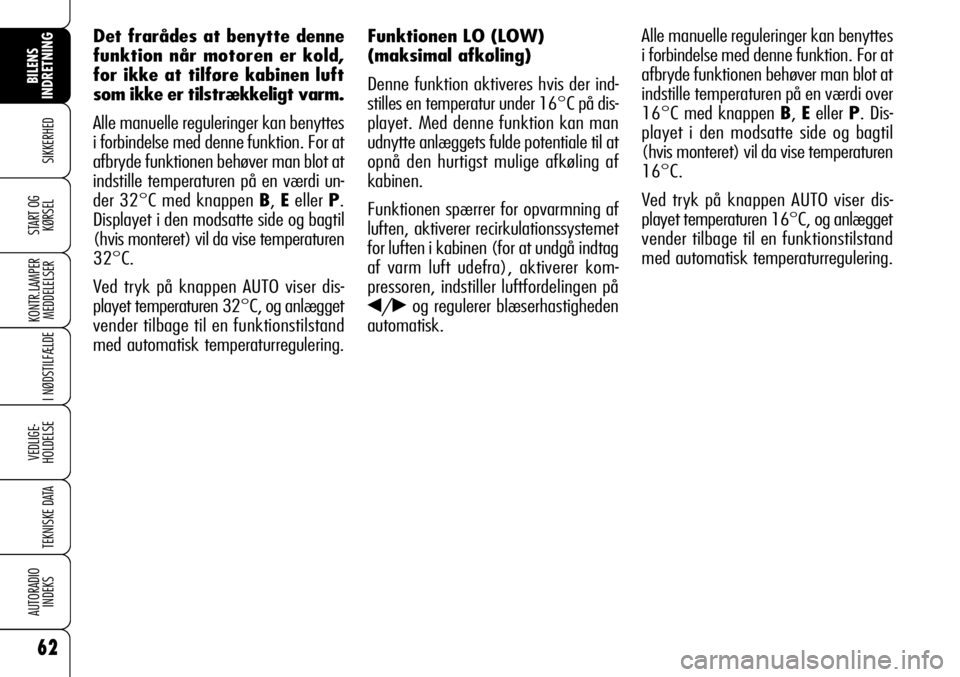

Funktionen LO (LOW)
(maksimal afkøling)
Denne funktion aktiveres hvis der ind-
stilles en temperatur under 16°C på dis-
playet. Med denne funktion kan man
udnytte anlæggets fulde potentiale til at
opnå den hurtigst mulige afkøling af
kabinen.
Funktionen spærrer for opvarmning af
luften, aktiverer recirkulationssystemet
for luften i kabinen (for at undgå indtag
af varm luft udefra), aktiverer kom-
pressoren, indstiller luftfordelingen på
¯/˙og regulerer blæserhastigheden
automatisk.Alle manuelle reguleringer kan benyttes
i forbindelse med denne funktion. For at
afbryde funktionen behøver man blot at
indstille temperaturen på en værdi over
16°C med knappen B, Eeller P. Dis-
playet i den modsatte side og bagtil
(hvis monteret) vil da vise temperaturen
16°C.
Ved tryk på knappen AUTO viser dis-
playet temperaturen 16°C, og anlægget
vender tilbage til en funktionstilstand
med automatisk temperaturregulering. Det frarådes at benytte denne
funktion når motoren er kold,
for ikke at tilføre kabinen luft
som ikke er tilstrækkeligt varm.
Alle manuelle reguleringer kan benyttes
i forbindelse med denne funktion. For at
afbryde funktionen behøver man blot at
indstille temperaturen på en værdi un-
der 32°C med knappen B, Eeller P.
Displayet i den modsatte side og bagtil
(hvis monteret) vil da vise temperaturen
32°C.
Ved tryk på knappen AUTO viser dis-
playet temperaturen 32°C, og anlægget
vender tilbage til en funktionstilstand
med automatisk temperaturregulering.
Page 64 of 322
63
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
REGULERING AF
BLÆSERHASTIGHED
Tryk på knapperne +/-for at sætte
blæserhastigheden op eller ned.
De valgbare hastigheder vises med
lysende stave på displayet.
❒Mindste hastighed = én stav tændt.
❒Største hastighed = 6 stave tændt.
Ved start af bilens motor under auto-
matisk drift af klimaanlægget kan
blæseren gå ned på mindste hastighed
indtil motoren er i gang.
Når der er givet tilladelse til drift af kom-
pressoren, kører blæseren konstant og
mindst på laveste hastighedstrin.
Blæseren kan kun standses (ingen stave
tændt) hvis anlæggets kompressor er
afbrudt ved tryk på knappen
√.
Tryk på knappen AUTO for at genoprette
den automatiske styring af blæser-
hastigheden efter en manuel indstilling. Hvis anlægget ikke kan opnå eller
opretholde den indstillede temperatur
(specielt hvis kompressoren er afbrudt
manuelt), slukkes også ordet AUTO.
Knappen
√får ikke ordet AUTO til at
slukke hvis systemet er i stand til at
opretholde den ønskede komfort.
Det frarådes at benytte
recirkulationssystemet
ved lave udvendige tempera-
turer hvor det kan medføre
hurtig dugdannelse på ruderne.
ADVARSEL

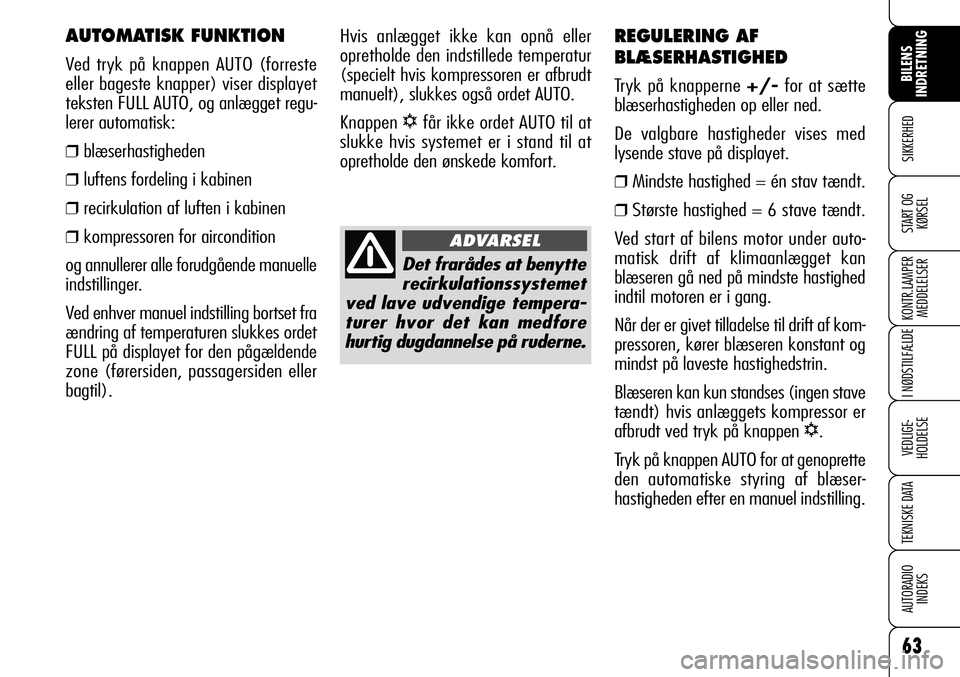

AUTOMATISK FUNKTION
Ved tryk på knappen AUTO (forreste
eller bageste knapper) viser displayet
teksten FULL AUTO, og anlægget regu-
lerer automatisk:
❒blæserhastigheden
❒luftens fordeling i kabinen
❒recirkulation af luften i kabinen
❒kompressoren for aircondition
og annullerer alle forudgående manuelle
indstillinger.
Ved enhver manuel indstilling bortset fra
ændring af temperaturen slukkes ordet
FULL på displayet for den pågældende
zone (førersiden, passagersiden eller
bagtil).
Page 65 of 322
64
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
Funktionen MAX-DEF medfører:
❒slukning af betjeningspanel bagtil
(hvis monteret)
❒forøgelse af luftmængden
❒luftfordeling i position DEF
❒indtag af luft udefra
❒aktivering af kompressor for aircon-
dition
❒deaktivering af AQS-funktion (hvis
monteret)
❒aktivering af elbagrude.
Når funktionen MAX-DEF er aktiveret,
kan der ikke foretages andre manuelle
indstillinger end regulering af blæser-
hastigheden og afbrydelse af elbag-
ruden.VIGTIGT!Hvis motoren ikke er
tilstrækkeligt varm, aktiveres blæseren
først med lav hastighed for at begrænse
indstrømningen af luft som ikke er varm
nok til at fjerne duggen på ruderne.
Ved tryk på en af knapperne
v, √,
AUTO, MONO eller
-afbryder sys-
temet funktionen MAX-DEF, genopretter
de tidligere indstillinger og aktiverer den
valgte funktion.
VIGTIGT!For at undgå afladning af
batteriet frarådes det at aktivere funk-
tionen MAX-DEF ved standset motor.

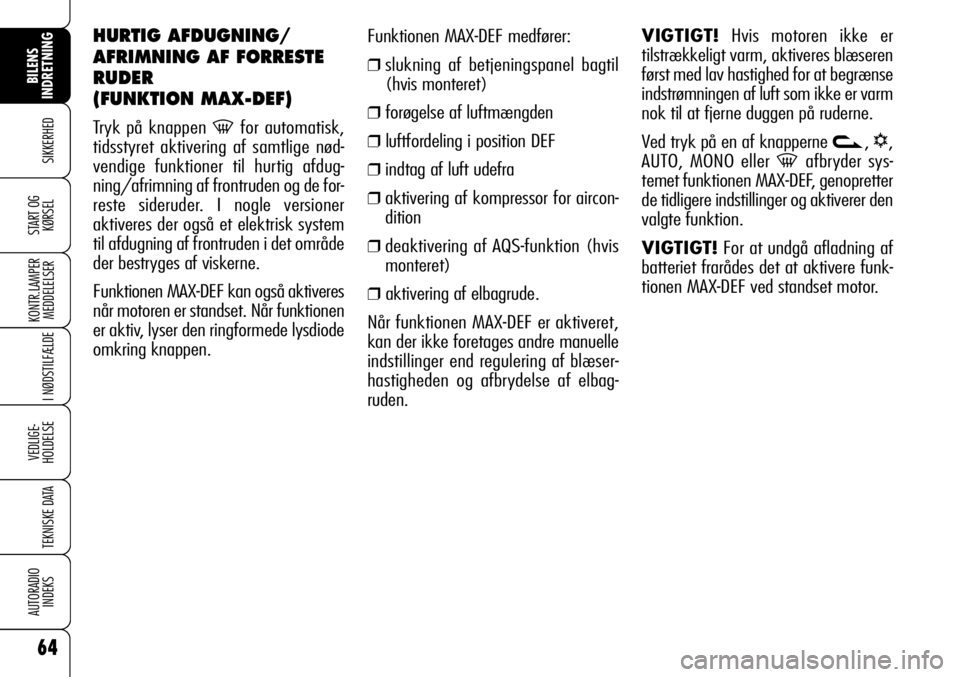

HURTIG AFDUGNING/
AFRIMNING AF FORRESTE
RUDER
(FUNKTION MAX-DEF)
Tryk på knappen -for automatisk,
tidsstyret aktivering af samtlige nød-
vendige funktioner til hurtig afdug-
ning/afrimning af frontruden og de for-
reste sideruder. I nogle versioner
aktiveres der også et elektrisk system
til afdugning af frontruden i det område
der bestryges af viskerne.
Funktionen MAX-DEF kan også aktiveres
når motoren er standset. Når funktionen
er aktiv, lyser den ringformede lysdiode
omkring knappen.
Page 66 of 322
65
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING
ENS TEMPERATUR-
INDSTILLING OVERALT
(FUNKTION MONO)
Ved tryk på knappen MONO følger tem-
peraturen og luftfordelingen for pas-
sagererne fortil og bagtil automatisk ind-
stillingen i førersiden.
Når funktionen er aktiveret, lyser den
ringformede lysdiode omkring knappen.
Man behøver herefter kun at dreje på
knappen Bi førersiden for at foretage
den samme temperaturregulering i
begge eller alle tre zoner.
Den individuelle indstilling af tempera-
turerne for passagerne fortil og bagtil
genoprettes automatisk hvis passageren
drejer på knappen Eeller P, eller hvis
der igen trykkes på knappen MONO
med deraf følgende slukning af knap-
pens ringformede lysdiode.
VIGTIGT!Ved betjening af knapperne
bagtil (konfiguration med tre zoner)
deaktiveres funktionen MONO, og den
ringformede lysdiode omkring knappen
MONO slukkes.

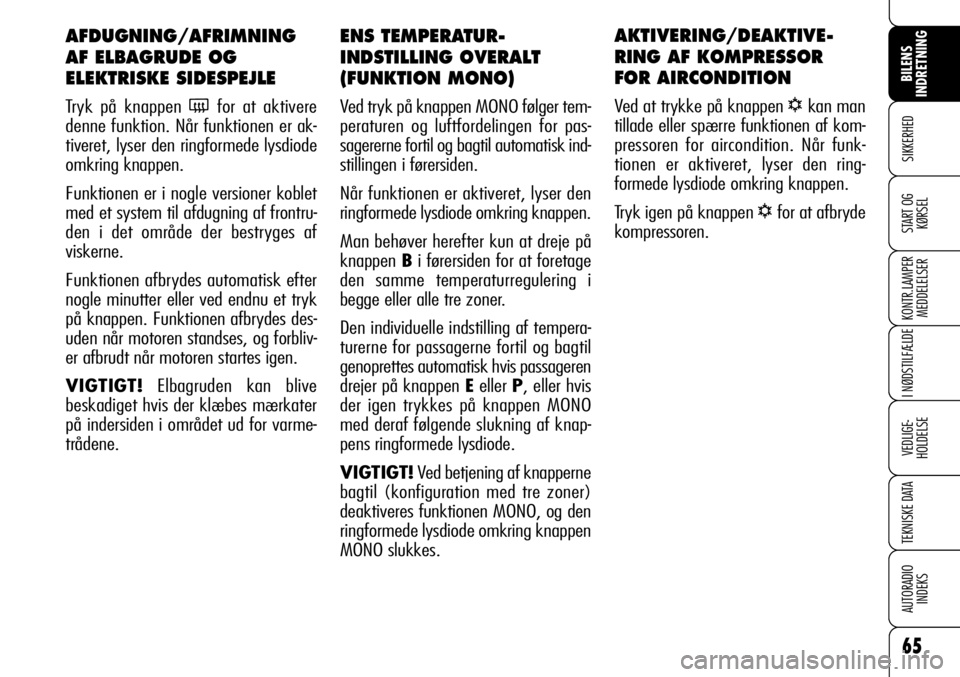

AKTIVERING/DEAKTIVE-
RING AF KOMPRESSOR
FOR AIRCONDITION
Ved at trykke på knappen √kan man
tillade eller spærre funktionen af kom-
pressoren for aircondition. Når funk-
tionen er aktiveret, lyser den ring-
formede lysdiode omkring knappen.
Tryk igen på knappen
√for at afbryde
kompressoren.
AFDUGNING/AFRIMNING
AF ELBAGRUDE OG
ELEKTRISKE SIDESPEJLE
Tryk på knappen (for at aktivere
denne funktion. Når funktionen er ak-
tiveret, lyser den ringformede lysdiode
omkring knappen.
Funktionen er i nogle versioner koblet
med et system til afdugning af frontru-
den i det område der bestryges af
viskerne.
Funktionen afbrydes automatisk efter
nogle minutter eller ved endnu et tryk
på knappen. Funktionen afbrydes des-
uden når motoren standses, og forbliv-
er afbrudt når motoren startes igen.
VIGTIGT!Elbagruden kan blive
beskadiget hvis der klæbes mærkater
på indersiden i området ud for varme-
trådene.
Page 67 of 322
66
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

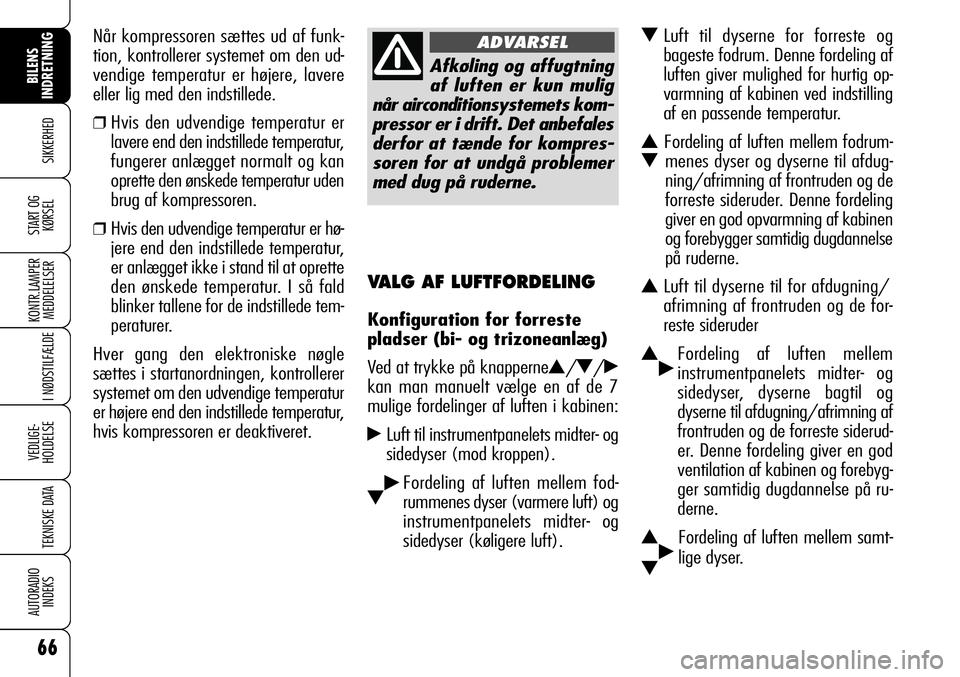

VALG AF LUFTFORDELING
Konfiguration for forreste
pladser (bi- og trizoneanlæg)
Ved at trykke på knapperne
N/O/˙
kan man manuelt vælge en af de 7
mulige fordelinger af luften i kabinen:
˙Luft til instrumentpanelets midter- og
sidedyser (mod kroppen).
O˙Fordeling af luften mellem fod-
rummenes dyser (varmere luft) og
instrumentpanelets midter- og
sidedyser (køligere luft).
OLuft til dyserne for forreste og
bageste fodrum. Denne fordeling af
luften giver mulighed for hurtig op-
varmning af kabinen ved indstilling
af en passende temperatur.
NFordeling af luften mellem fodrum-
Omenes dyser og dyserne til afdug-
ning/afrimning af frontruden og de
forreste sideruder. Denne fordeling
giver en god opvarmning af kabinen
og forebygger samtidig dugdannelse
på ruderne.
NLuft til dyserne til for afdugning/
afrimning af frontruden og de for-
reste sideruder
N˙Fordeling af luften mellem
instrumentpanelets midter- og
sidedyser, dyserne bagtil og
dyserne til afdugning/afrimning af
frontruden og de forreste siderud-
er. Denne fordeling giver en god
ventilation af kabinen og forebyg-
ger samtidig dugdannelse på ru-
derne.
N˙Fordeling af luften mellem samt-
Olige dyser. Når kompressoren sættes ud af funk-
tion, kontrollerer systemet om den ud-
vendige temperatur er højere, lavere
eller lig med den indstillede.
❒Hvis den udvendige temperatur er
lavere end den indstillede temperatur,
fungerer anlægget normalt og kan
oprette den ønskede temperatur uden
brug af kompressoren.
❒Hvis den udvendige temperatur er hø-
jere end den indstillede temperatur,
er anlægget ikke i stand til at oprette
den ønskede temperatur. I så fald
blinker tallene for de indstillede tem-
peraturer.
Hver gang den elektroniske nøgle
sættes i startanordningen, kontrollerer
systemet om den udvendige temperatur
er højere end den indstillede temperatur,
hvis kompressoren er deaktiveret.
Afkøling og affugtning
af luften er kun mulig
når airconditionsystemets kom-
pressor er i drift. Det anbefales
derfor at tænde for kompres-
soren for at undgå problemer
med dug på ruderne.
ADVARSEL
Page 68 of 322
67
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

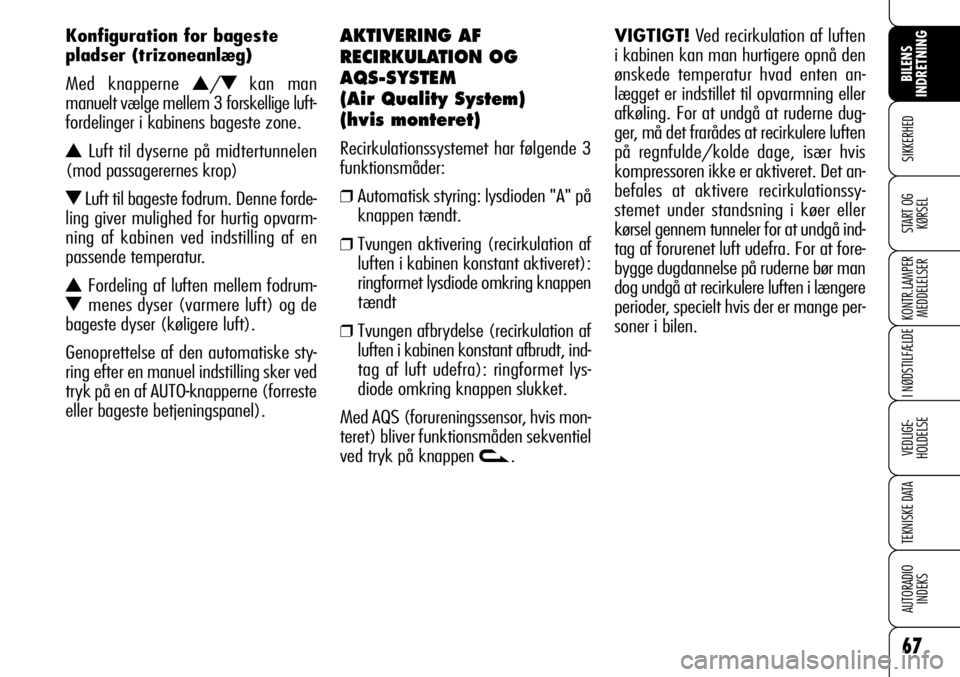

Konfiguration for bageste
pladser (trizoneanlæg)
Med knapperne
N/Okan man
manuelt vælge mellem 3 forskellige luft-
fordelinger i kabinens bageste zone.
NLuft til dyserne på midtertunnelen
(mod passagerernes krop)
OLuft til bageste fodrum. Denne forde-
ling giver mulighed for hurtig opvarm-
ning af kabinen ved indstilling af en
passende temperatur.
NFordeling af luften mellem fodrum-
Omenes dyser (varmere luft) og de
bageste dyser (køligere luft).
Genoprettelse af den automatiske sty-
ring efter en manuel indstilling sker ved
tryk på en af AUTO-knapperne (forreste
eller bageste betjeningspanel).
AKTIVERING AF
RECIRKULATION OG
AQS-SYSTEM
(Air Quality System)
(hvis monteret)
Recirkulationssystemet har følgende 3
funktionsmåder:
❒Automatisk styring: lysdioden "A" på
knappen tændt.
❒Tvungen aktivering (recirkulation af
luften i kabinen konstant aktiveret):
ringformet lysdiode omkring knappen
tændt
❒Tvungen afbrydelse (recirkulation af
luften i kabinen konstant afbrudt, ind-
tag af luft udefra): ringformet lys-
diode omkring knappen slukket.
Med AQS (forureningssensor, hvis mon-
teret) bliver funktionsmåden sekventiel
ved tryk på knappen
v.VIGTIGT!Ved recirkulation af luften
i kabinen kan man hurtigere opnå den
ønskede temperatur hvad enten an-
lægget er indstillet til opvarmning eller
afkøling. For at undgå at ruderne dug-
ger, må det frarådes at recirkulere luften
på regnfulde/kolde dage, især hvis
kompressoren ikke er aktiveret. Det an-
befales at aktivere recirkulationssy-
stemet under standsning i køer eller
kørsel gennem tunneler for at undgå ind-
tag af forurenet luft udefra. For at fore-
bygge dugdannelse på ruderne bør man
dog undgå at recirkulere luften i længere
perioder, specielt hvis der er mange per-
soner i bilen.
Page 69 of 322
68
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

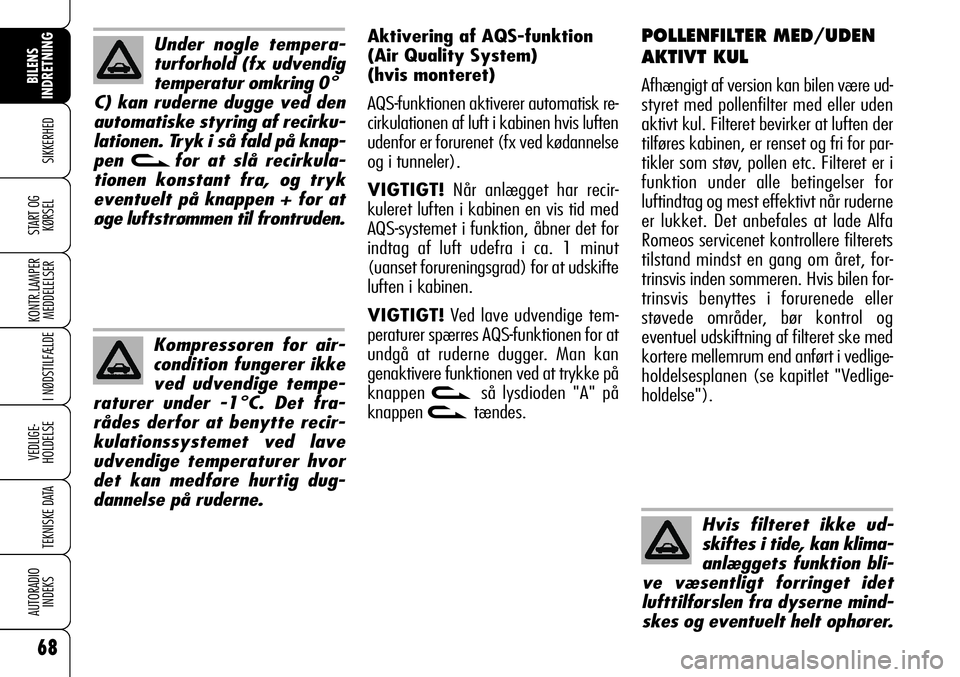

POLLENFILTER MED/UDEN
AKTIVT KUL
Afhængigt af version kan bilen være ud-
styret med pollenfilter med eller uden
aktivt kul. Filteret bevirker at luften der
tilføres kabinen, er renset og fri for par-
tikler som støv, pollen etc. Filteret er i
funktion under alle betingelser for
luftindtag og mest effektivt når ruderne
er lukket. Det anbefales at lade Alfa
Romeos servicenet kontrollere filterets
tilstand mindst en gang om året, for-
trinsvis inden sommeren. Hvis bilen for-
trinsvis benyttes i forurenede eller
støvede områder, bør kontrol og
eventuel udskiftning af filteret ske med
kortere mellemrum end anført i vedlige-
holdelsesplanen (se kapitlet "Vedlige-
holdelse"). Aktivering af AQS-funktion
(Air Quality System)
(hvis monteret)
AQS-funktionen aktiverer automatisk re-
cirkulationen af luft i kabinen hvis luften
udenfor er forurenet (fx ved kødannelse
og i tunneler).
VIGTIGT!Når anlægget har recir-
kuleret luften i kabinen en vis tid med
AQS-systemet i funktion, åbner det for
indtag af luft udefra i ca. 1 minut
(uanset forureningsgrad) for at udskifte
luften i kabinen.
VIGTIGT!Ved lave udvendige tem-
peraturer spærres AQS-funktionen for at
undgå at ruderne dugger. Man kan
genaktivere funktionen ved at trykke på
knappen vså lysdioden "A" på
knappen vtændes.
Hvis filteret ikke ud-
skiftes i tide, kan klima-
anlæggets funktion bli-
ve væsentligt forringet idet
lufttilførslen fra dyserne mind-
skes og eventuelt helt ophører.
Under nogle tempera-
turforhold (fx udvendig
temperatur omkring 0°
C) kan ruderne dugge ved den
automatiske styring af recirku-
lationen. Tryk i så fald på knap-
pen
vfor at slå recirkula-
tionen konstant fra, og tryk
eventuelt på knappen + for at
øge luftstrømmen til frontruden.
Kompressoren for air-
condition fungerer ikke
ved udvendige tempe-
raturer under -1°C. Det fra-
rådes derfor at benytte recir-
kulationssystemet ved lave
udvendige temperaturer hvor
det kan medføre hurtig dug-
dannelse på ruderne.
Page 70 of 322
69
SIKKERHED
KONTR.LAMPER
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
AUTORADIO
INDEKS
START OG
KØRSEL
BILENS
INDRETNING

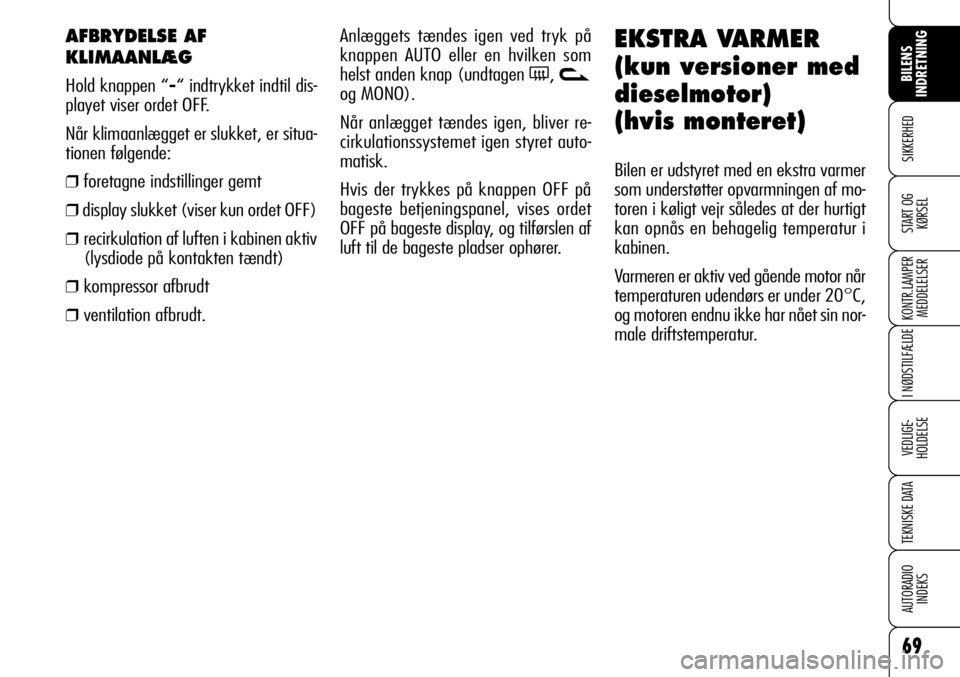

AFBRYDELSE AF
KLIMAANLÆG
Hold knappen “-“ indtrykket indtil dis-
playet viser ordet OFF.
Når klimaanlægget er slukket, er situa-
tionen følgende:
❒foretagne indstillinger gemt
❒display slukket (viser kun ordet OFF)
❒recirkulation af luften i kabinen aktiv
(lysdiode på kontakten tændt)
❒kompressor afbrudt
❒ventilation afbrudt.Anlæggets tændes igen ved tryk på
knappen AUTO eller en hvilken som
helst anden knap (undtagen
(, v
og MONO).
Når anlægget tændes igen, bliver re-
cirkulationssystemet igen styret auto-
matisk.
Hvis der trykkes på knappen OFF på
bageste betjeningspanel, vises ordet
OFF på bageste display, og tilførslen af
luft til de bageste pladser ophører.
EKSTRA VARMER
(kun versioner med
dieselmotor)
(hvis monteret)
Bilen er udstyret med en ekstra varmer
som understøtter opvarmningen af mo-
toren i køligt vejr således at der hurtigt
kan opnås en behagelig temperatur i
kabinen.
Varmeren er aktiv ved gående motor når
temperaturen udendørs er under 20°C,
og motoren endnu ikke har nået sin nor-
male driftstemperatur.
